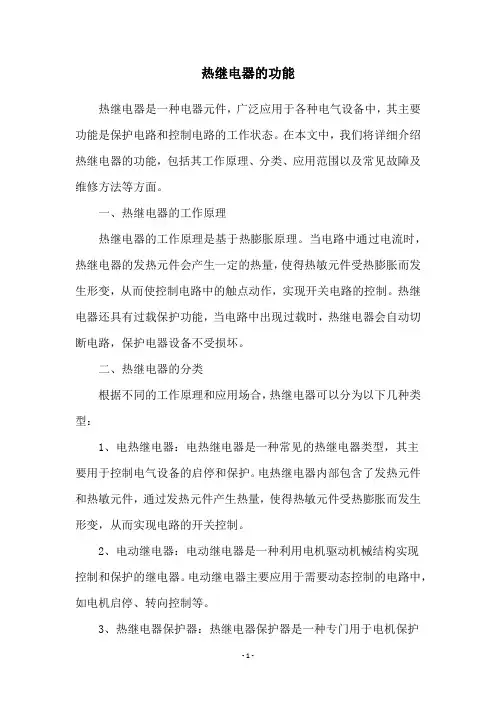

热继电器的功能
热继电器的功能热继电器是一种电器元件，广泛应用于各种电气设备中，其主要功能是保护电路和控制电路的工作状态。
在本文中，我们将详细介绍热继电器的功能，包括其工作原理、分类、应用范围以及常见故障及维修方法等方面。
一、热继电器的工作原理热继电器的工作原理是基于热膨胀原理。
当电路中通过电流时，热继电器的发热元件会产生一定的热量，使得热敏元件受热膨胀而发生形变，从而使控制电路中的触点动作，实现开关电路的控制。
热继电器还具有过载保护功能，当电路中出现过载时，热继电器会自动切断电路，保护电器设备不受损坏。
二、热继电器的分类根据不同的工作原理和应用场合，热继电器可以分为以下几种类型：1、电热继电器：电热继电器是一种常见的热继电器类型，其主要用于控制电气设备的启停和保护。
电热继电器内部包含了发热元件和热敏元件，通过发热元件产生热量，使得热敏元件受热膨胀而发生形变，从而实现电路的开关控制。
2、电动继电器：电动继电器是一种利用电机驱动机械结构实现控制和保护的继电器。
电动继电器主要应用于需要动态控制的电路中，如电机启停、转向控制等。
3、热继电器保护器：热继电器保护器是一种专门用于电机保护的热继电器，其主要作用是监测电机的电流和温度，当电机出现过载或过热时，自动切断电路，保护电机不受损坏。
三、热继电器的应用范围热继电器广泛应用于各种电气设备中，其主要应用范围包括：1、电动机保护：热继电器可以用于电动机的过载保护、过热保护等方面，保护电动机不受损坏。
2、空调制冷系统：热继电器可以用于空调制冷系统中，监测制冷系统的压力和温度，保证制冷系统的正常运行。
3、照明控制系统：热继电器可以用于照明控制系统中，实现灯光的开关控制和亮度调节等功能。
4、电力系统：热继电器可以用于电力系统中，实现电路的开关控制和保护，保证电力系统的正常运行。
四、热继电器的常见故障及维修方法热继电器在长期使用中，可能会出现一些故障，如动作不灵敏、触点接触不良等问题。
浅谈电气设备的常见故障与维修准则
浅谈电气设备的常见故障与维修准则摘要:目前,电子技术正在飞速发展,各种电气设备层出不穷,在各个领域中广泛应用,因而提高管理和保养电气设备的水平,使得电气设备处于良好技术状态的时间尽量长,是电气管理人员的主要任务。
管理设备的正常状态是比较容易的,然而管理非正常状态,即管理故障状态则比较复杂。
电气设备的故障种类繁多,维护和管理者只有充分了解设备运行的基本原理,并经过长期实际工作经验的积累,才能熟练地操作,从而快速判断故障并排除故障。
关键词:电气设备故障维护在电气设备故障中,电路故障经常出现,当故障发生时,设备将不能正常工作。
及时发现故障并快速排除是保证电气设备安全运行的关键之一。
因此,快速、精确地排除设备电气故障是电气维修者应当具备的基本素质。
本文针对电气设备故障排除的基本方法作以下介绍。
1 电气设备故障产生的原因产生电气设备故障的原因主要可分为以下两种:首先,机械故障。
设备的电气部分是由各种类型的电气元件,包括开关、继电器、操纵元件、自动调整装置、保护装置等,以及电动机之间用导线连接而组成的。
许多原因都可能影响设备电气的正常运转,从而导致机械故障。
其次,人为故障。
2 几种主要电气设备疑难故障的原因分析2.1 热继电器疑难故障及原因分析故障现象一:用电设备的操作正常,但热继电器动作频繁,或电气设备烧毁但热继电器却未动作。
原因分析:第一,热继电器可调整部件的固定螺钉产生松动,未在原定点上;第二,巨大的短路电流通过热继电器后,双金属元件产生了永久变形;第三,热继电器长期未检验,堆积许多灰尘,甚至生锈,或者动作机构卡住、磨损、胶木元件发生变形等;第四,热继电器可调整元件损坏。
故障现象二:热继电器动作忽快忽慢。
原因分析:首先,热继电器内部有些部件发生松动;其次,检修中导致双金属片弯折;第三,外接线螺钉未拧紧。
2.2 自动开关疑难故障及原因分析故障现象一:电动操作自动开关,触头无法闭合。
原因分析:首先,电磁铁拉杆的行程不足;其次,电动机操作定位开关失灵;第三,控制器中的电容或整流管损坏。
21.热继电器
图1-21 双金属片式热继电器的结构示意图
4 型号、符号及主要参数
（1）型号。热继电器的型号标志组成及其含义如下：
JR 16 热继电器
设计序号
/ 热元件编号 特征代号： D—带断相保护 L—单独安装式 Z—与交流接触器组合接线安装式 W—带专用配套电流互感器
基本规格代号（以额定整定电流表示）
4 型号、符号及主要参数
目 录：
1 热继电器的分类 2 热继电器的结构 3 热继电器的工作原理 4 型号、符号及主要参数 5 选择、常见故障及处理方法
3
1
热继电器的分类
按相数来分，热继电器有单相、两相和三相式三种类型。 按功能来分，三相式的热继电器又有带断相保护装置和 不带断相保护装置的。 按复位方式分，热继电器有自动复位的和手动复位的， 所谓自动复位是指触头断开后能自动返回。 按温度补偿分，有带温度补偿的和不带温度补偿的。
图1-21 双金属片式热继电器的结构示意图
3 热继电器的工作原理
工作原理： 当电动机正常运行时，其工作电流通过热元件 产生的热量不足以使双金属片变形到位，热继电器 不会动作。当电动机发生过电流且超过整定值时， 双金属片受热量增大而发生弯曲，经过一定时间后， 使触点动作，通过控制电路切断电动机的工作电源。 热继电器动作后一般不能自动复位，要等双金属片 冷却后按下复位按钮复位。
热继电器不动作
1. 整定电流偏大 2. 热元件烧断或脱焊 3. 导板脱出
1. 调小整定电流 2. 更换热元件或热继电器 3. 重新放置导板并试验动作灵活性
5 选择、常见故障及处理方法
热继电器的常见故障及其处理方法如表1-11所示。
表1-11 热继电器的常见故障及其处理方法
故障现象 热元件烧断 主电路不通 控制电路不通
电气继电保护的常见故障及维修技术
电气继电保护的常见故障及维修技术
电气继电保护系统常见的故障包括：
1. 继电器故障：继电器的触点粘连、磨损或断路等问题会导致继电器无法正常工作。
2. 电源故障：电源电压过高或过低、电源短路或断路等问题会导致继电保护系统无法正常供电。
3. 信号传输故障：信号传输线路接触不良、线路断开或短路等问题会导致继电保护系统无法正确接收或发送信号。
4. 故障指示器故障：故障指示器的显示不准确或无显示，可能是指示灯损坏或显示电路故障等原因。
5. 软件故障：继电保护系统的软件出现错误或异常，可能导致系统无法正确判断故障或无法进行正确的保护操作。
针对以上常见故障，维修技术主要包括以下几个方面：
1. 清洁和维护：定期清洁继电保护设备，确保设备的正常运行。
同时，定期检查继电器触点，清除粘连物质，保持触点的良好接触。
2. 更换损坏的部件：对于出现损坏的部件，需要及时更换。
例如，损坏的继电器可以更换为新的继电器。
3. 修复电源问题：对于电源故障，需要检查电源供电情况，并修复
电源故障，确保继电保护系统正常供电。
4. 检修信号传输线路：对于信号传输故障，需要检查信号线路的接触情况，修复接触不良或断开的线路。
5. 更新软件：对于软件故障，需要更新或修复继电保护系统的软件，确保系统可以正确运行和判断故障。
维修电气继电保护系统需要对各个部件进行定期检查和维护，及时处理故障，确保系统的正常运行和保护功能的有效性。
电工维修过程中常见故障以及解决方法
电工维修过程中常见故障以及解决方法1、电压断路器故障触头过热，可闻到配电控制柜有味道，经过检查是动触头没有完全插入静触头，触点压力不够，导致开关容量下降，引起触头过热。
此时要调整操作机构，使动触头完全插入静触头。
通电时闪弧爆响，经检查是负载长期过重，触头松动接触不良所引起的。
检修此故障一定要注意安全，严防电弧对人和设备的危害。
检修完负载和触头后，先空载通电正常后，才能带负载检查运行情况，直至正常。
此故障一定要注意用器设备的日常维护工作，以免造成不必要的危害。
2、接触器的故障触点断相，由于某相触点接触不好或者接线端子上螺钉松动，使电动机缺相运行，此时电动机虽能转动，但发出嗡嗡声。
应立即停车检修。
触点熔焊，接“停止”按钮，电动机不停转，并且有可能发出嗡嗡声。
此类故障是二相或三相触点由于过载电流大而引起熔焊现象，应立即断电，检查负载后更换接触器。
通电衔铁不吸合。
如果经检查通电无振动和噪声，则说明衔铁运动部分沿有卡住，只是线圈断路的故障。
可拆下线圈按原数据重新绕绕制后浸漆烘干。
3、热继电器故障热功当量元件烧断，若电动机不能启动或启动时有嗡嗡声，可能是热继电器的热元件中的熔断丝烧断。
此类故障的原因是热继电器的动作频率太高，或负级侧发生过载。
排除故障后，更换合适的热继电器、注意后重新调整整定值。
热继电器“误”动作。
这种故障原因一般有以下几种：整定值偏小，以致未过载就动作；电动机启动时间过长，使热继电器在启动过程中动作；操作频率过高，使热元件经常受到冲击。
重新调整整定值或更换适合的热继电器解决。
热继电器“不”动作。
这种故障通常是电流整定值偏大，以致过载很久仍不动作，应根据负载工作电流调整整定电流。
热继电器使用日久，应该定期校验它的动作可靠性。
当热继电器动作脱扣时，应待双金属片冷却后再复位。
按复位按钮用力不可过猛，否则会损坏操作机构。
常用电压电器的故障检修及其要领凡有触点动作的电压电器主要由触点系统、电磁系统、灭孤装置三部分组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热继电器常见故障原因和检修方法
1、热继电器常见故障原因流过热继电器的电流严重超载或负载短路；热继电器额定电流与实际负载电流不符；电动机操作过于频繁；热继电器动作机构不灵，使热元件长期超载而不能保护热继电器；热继电器连接线头接触不良引起发热烧坏。
2、热继电器常见故障检修方法①热继电器的规格要选择适当，过小会使热继电器误动作，并且主电流容易烧坏热继电器主回路；过大时会造成热继电器不动作。
所以在选择热继电器时，要使热继电器额定调整范围内的中间值正好与所控制的电动机负载的额定电流值一致，使热继电器有一定的电流调节范围为最佳。
②检查电路故障，在排除短路故障后，更换合适的热继电器。
③改变操作电动机方式，减少启动电动机次数。
④更换动作灵敏的合格热继电器。
⑤设法去掉接线头与热继电器接线端子的氧化层，并重新压紧热继电器的主接线。
