气动流量控制阀工作原理
气动控制阀结构与原理
气动控制阀结构与原理气动控制阀是一种利用气动力或气动作用来控制流体流动的装置。
它能够根据输入信号的变化，通过对流体的控制，实现对流量、压力或液位的调节和控制。
气动控制阀的结构和工作原理可以分为三个部分：执行部分、反馈部分和控制部分。
执行部分是气动控制阀的核心部分，用于控制流体流动的启闭或调节。
常见的执行部分主要分为两类：换向阀和调节阀。
换向阀的结构主要包括阀体、阀芯和封件。
阀体是换向阀的外壳，内部有两个或多个相互连接的通道。
阀芯是可以在阀体内部移动的部件，通过阀芯的移动来控制通道的启闭。
封件用于确保阀芯与阀体之间的密封性，防止流体泄漏。
换向阀的工作原理是通过气动力或气动作用使得阀芯在阀体内移动，从而改变通道的连接状态，实现流体的换向。
调节阀的结构相对复杂一些，主要包括阀体、阀盘、调节弹簧和气袋等。
阀体的内部有一个或多个通道，在通道的两端分别安装有阀盘。
阀盘可以在阀体内部移动，通过调节弹簧和气袋的力来实现对阀盘位置的调节。
调节阀的工作原理是通过气动力或气动作用使得调节弹簧和气袋的受力状态发生改变，从而通过阀盘的移动来控制流体的通道面积，实现对流量、压力或液位的调节。
反馈部分是气动控制阀的辅助部分，用于检测流体的状态并向控制部分提供反馈信号。
常见的反馈部分主要有位置传感器和压力传感器。
位置传感器用于测量执行部分的位置，从而提供相应的位置反馈信号给控制部分。
常见的位置传感器有位移传感器和压力传感器。
位移传感器通过测量阀芯或阀盘的位置变化来检测执行部分的位置。
压力传感器则通过测量流体的压力变化来检测执行部分的位置。
控制部分是气动控制阀的脑部，用于接收输入信号并生成相应的输出信号。
常见的控制部分主要有控制阀、执行器和信号转换器。
控制阀是控制部分的核心部件，它通过接收输入信号来改变对执行部分的控制方式。
控制阀可以是手动操作的，也可以是电磁或气动驱动的。
执行器则是控制阀的执行部分，用于实现对执行部分的控制。
信号转换器则是将输入信号转换为执行器所需的信号，例如将电信号转换为气动信号。
气动调节阀的结构和工作原理
气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。
直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。
二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。
直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。
三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。
常见的作用器有气动活塞式和气动膜片式两种。
气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。
气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。
四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。
常见的附件有位置器、阻尼器、限位器和手动装置等。
位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。
阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。
限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。
手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。
气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。
当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。
阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。
当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。
气动调节阀的结构和原理
气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。
它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。
气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。
2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。
阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。
3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。
阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。
4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。
它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。
5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。
气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。
2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。
根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。
3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。
通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。
气动流量控制阀说明
PDF 文件使用 "pdfFactory Pro" 试用版本创建
1.阀门使用后要定期观察启闭运行状况，发现问题应及时处理； 2.定期加注润滑油，保持各润滑运动部件的良好润滑条件； 3.高密度羊毛毡发生较大磨损或拉裂后，必须及时更换； 4.要经常检查并保持阀门零部件完整性。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
后更换方便。
l 工作原理：
动力气源将 0.4～0.7Mpa 气体提供给 PFV 系列气动流量控制阀的油水分 离器，经油水分离器过滤后，将洁净的气体供给双作用 3P 定位器，再由定位 器控制稳定的气体流量供给双作用旋转气缸，旋转气缸旋转带动阀杆快速转 动，定位器内部的反馈信号板反馈给编程控制器的信号使阀门可在 4～20mA 信 号下实现快速启闭或流量调节功能。当输入 4mA 控制信号给定位器时，阀门处 于全闭状态；当输入 20mA 控制信号给定位器时，阀门处于全开状态。工作中 若控制信号突然消失，阀门则迅速关闭。
术专门为生料均化库和水泥库配套的卸料设备，尤其在密封性及卸料线性关系 方面是替代同类进口设备的最佳选择。本产品在 1000t/d、2500 t/d 及 5000 t/d 水泥生产线上使用均达到同类进口产品的效果。主要在粉料、晶粒料、小颗粒 料的流量输送控制系统中起开关流量调节作用，它通常与手动截止阀（即手动 闸板阀）串联配套使用。PFV 系列气动流量控制阀配备英国 KINETROL 旋转气 缸及与其配套的同品牌 3P 定位器为控制驱动装置，实现阀门的快速关闭和流 量调节功能，是调节流量大小的理想设备。 l 产品特性：
气控阀的工作原理

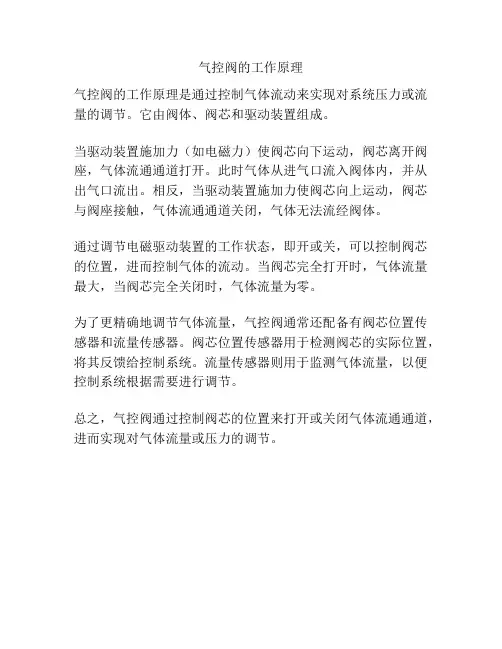

气控阀的工作原理
气控阀的工作原理是通过控制气体流动来实现对系统压力或流量的调节。
它由阀体、阀芯和驱动装置组成。
当驱动装置施加力（如电磁力）使阀芯向下运动，阀芯离开阀座，气体流通通道打开。
此时气体从进气口流入阀体内，并从出气口流出。
相反，当驱动装置施加力使阀芯向上运动，阀芯与阀座接触，气体流通通道关闭，气体无法流经阀体。
通过调节电磁驱动装置的工作状态，即开或关，可以控制阀芯的位置，进而控制气体的流动。
当阀芯完全打开时，气体流量最大，当阀芯完全关闭时，气体流量为零。
为了更精确地调节气体流量，气控阀通常还配备有阀芯位置传感器和流量传感器。
阀芯位置传感器用于检测阀芯的实际位置，将其反馈给控制系统。
流量传感器则用于监测气体流量，以便控制系统根据需要进行调节。
总之，气控阀通过控制阀芯的位置来打开或关闭气体流通通道，进而实现对气体流量或压力的调节。
气动调节阀工作原理
气动调节阀工作原理1. 引言气动调节阀是一种常用的工业自动控制装置，用于调节流体介质的流量、压力、温度等参数。
本文将介绍气动调节阀的工作原理，包括组成结构、工作原理和控制原理等内容。
2. 组成结构气动调节阀主要由执行器、阀体和控制装置等部分组成。
2.1 执行器执行器是气动调节阀的核心组件，其工作原理基于气动力学原理。
执行器包括以下几个关键部分：•活塞或膜片：执行器中的活塞或膜片作为驱动力的转换器，将气动信号转变为力或位移信号。
•气缸：气缸是执行器中的能量转换部分，通过气源提供的气体压力产生气压力或气动力，推动活塞或膜片实现阀门开闭。
•弹簧：弹簧通常用于执行器的复位，当气源压力消失时，弹簧将活塞或膜片恢复到原始位置。
2.2 阀体阀体是气动调节阀的主体部分，其主要作用是控制流体介质的流量或压力。
阀体中包括阀门、阀座和流道等关键组成部分。
•阀门：阀门可以是旋转门或直角门，通过执行器的推拉运动来实现阀门的开闭。
•阀座：阀座是阀门与流道之间的接触面，用于控制流体的通断。
•流道：流道是阀体中的通道，通过改变通道的大小和形状，来调节介质的流量。
2.3 控制装置控制装置是气动调节阀的控制单元，用于对执行器进行信号的输入和输出。
控制装置通常包括以下几个重要组成部分：•信号输入装置：用于接收来自仪表或自动控制系统的控制信号。
•接收阀：接收阀将来自信号输入装置的信号进行放大和调节，然后输出给执行器。
•位置传感器：位置传感器用于检测执行器当前的位置，并将位置信息反馈给控制装置。
3. 工作原理气动调节阀的工作原理基于控制装置对执行器的控制。
当控制装置接收到来自仪表或自动控制系统的信号后，会通过接收阀对执行器的活塞或膜片施加压力。
根据压力的变化，执行器将推动活塞或膜片，进而打开或关闭阀门。
3.1 阀门开启当控制装置向执行器发送信号时，气源提供的气体压力将作用于执行器的活塞或膜片。
活塞或膜片会受到气压力的推动，向相应的方向移动，从而将阀门逐渐打开。
气动比例调节阀工作原理
气动比例调节阀工作原理气动比例调节阀是一种通过压缩空气来控制液体流量的装置。
它由三个主要部分组成：阀体、控制阀芯和气动执行器。
本文将详细介绍气动比例调节阀的工作原理。
1.阀体：气动比例调节阀的阀体通常由铸铁、钢材或不锈钢制成，并通过法兰连接到管道系统。
阀体包含进口和出口口径，中间有一个流道。
流道的直径可以根据流量要求和系统需求进行调整。
2.控制阀芯：控制阀芯是通过压缩空气信号来控制阀门的开度，并调节流量。
控制阀芯通常由不锈钢或其他耐腐蚀材料制成，以确保长时间的使用寿命。
控制阀芯的运动由气动执行器驱动。
3.气动执行器：气动执行器是将气动信号转换为机械运动的装置。
它通常由气缸和气动阀组成。
气缸通过压缩空气的力推动阀芯的运动。
气动阀用于控制压缩空气的进出，从而控制气缸的运动。
工作原理：当气动比例调节阀通电后，控制系统会根据要求发送信号给气动执行器。
气动执行器中的气动阀会打开，允许压缩空气进入气缸。
气缸中的压缩空气推动活塞向右运动，同时推动阀芯向右移动。
阀芯向右移动时，阀芯的底部会打开阀体上的流道，使流体通过。
流体的流量大小取决于阀芯的位置，当阀芯向右移动时，流道的开口会增大，导致流量增加。
当阀芯向左移动时，流道的开口会减小，导致流量减小。
阀芯的移动速度取决于气缸中的压缩空气的压力和流量。
通过控制气动执行器中压缩空气的压力和流量，可以控制阀芯的运动速度和位置，从而实现对液体流量的精确调节。
除了流量调节外，气动比例调节阀还具有反馈控制功能。
反馈控制是通过安装在气动执行器上的位置传感器来实现的。
传感器可以监测阀芯的位置，并将实际位置信息反馈给控制系统。
控制系统会根据反馈信息与设定值进行比较，并调整气动执行器中压缩空气的压力和流量，以实现对阀芯位置的精确控制。
总结：气动比例调节阀通过压缩空气信号来控制阀门的开度，并调节流量。
它由阀体、控制阀芯和气动执行器组成。
控制系统通过发送信号给气动执行器，控制气缸中压缩空气的压力和流量，从而实现对阀芯的运动控制，最终实现对液体流量的精确调节。
控制阀的原理
控制阀的原理
控制阀（Control Valve）是一种用于调节流体（如气体、液体）流量、压力、温度等参数的设备。
其原理基于流体力学以及自动控制的原理，通过调节阀门开度来改变流体通道的面积，从而实现对流体流量的控制。
控制阀一般由阀体、阀门和执行器组成。
阀体是阀门的外壳，通常由金属材料制成，用于固定阀门的位置以及连接管路。
阀门则是实现阀门启闭的部件，可以是旋塞阀、蝶阀、截止阀等不同类型。
执行器则是控制阀的核心部件，其工作原理常见有以下几种：
1. 手动执行器：通过人工操作旋转手柄或移动杠杆等来改变阀门开度。
2. 电动执行器：通过电动机驱动来控制阀门的开度，可以实现自动化控制，并可与其他控制系统集成。
3. 气动执行器：通过空气压力作用于阀门，通过压缩空气的控制来改变阀门的位置和开度。
4. 液动执行器：通过液压系统的力来改变阀门的位置和开度。
控制阀工作时，通过执行器来控制阀门的开度，进而改变流体通道的截面积。
当阀门完全关闭时，流体无法通过；当阀门完全打开时，流体可以通过最大截面积。
在不同开度下，阀门在
通道中造成一定的流阻，从而控制流体的流量。
此外，通过调整阀门的开度，还可以控制流体的压力和温度。
总之，控制阀是通过调节阀门的开度来改变流体通道截面积，从而实现对流体流量、压力、温度等参数的调控。
不同的执行器类型可以实现手动或自动控制，广泛应用于工业、化工、电力等领域的流程控制系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动流量控制阀工作原理
气动流量控制阀是一种通过气动信号控制流体流量的装置。
其工作原理主要包括薄膜传动、开度调节和流通调节。
1. 薄膜传动：气动流量控制阀的控制元件通常由一个薄膜组成，薄膜与阀体相连。
当气动传动执行机构接收到控制信号后，会产生一个相应的压力差，使得薄膜产生弯曲变形。
薄膜的变形会导致阀芯位置的变化，从而实现流量的调节。
2. 开度调节：气动流量控制阀的阀芯通过薄膜的变形来实现开度的调节。
当薄膜传动发生变形时，阀芯会相应地移动，改变阀门的开启程度。
开度的大小决定了流体通过阀门的通量，从而实现对流量的控制。
3. 流通调节：气动流量控制阀通过调节流体的流通方式来控制流量。
阀芯的位置变化会改变阀门的开启程度，从而改变流体通过阀门的通道形式。
通过改变通道的形状和宽度，可以改变阀门的阻力和流体通过阀门的速度，从而控制流体的流量。
综上所述，气动流量控制阀通过薄膜传动、开度调节和流通调节的工作原理，实现对流体流量的控制。
