城市道路照明设计步骤

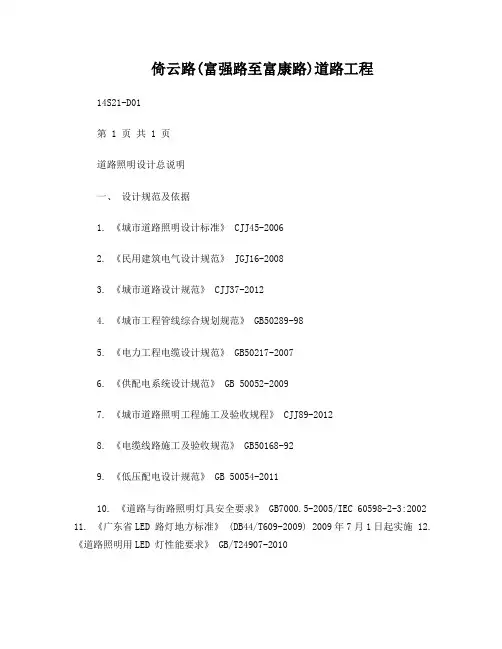

城市道路路灯照明设计说明
倚云路(富强路至富康路)道路工程14S21-D01第 1 页共 1 页道路照明设计总说明一、设计规范及依据1. 《城市道路照明设计标准》 CJJ45-20062. 《民用建筑电气设计规范》 JGJ16-20083. 《城市道路设计规范》 CJJ37-20124. 《城市工程管线综合规划规范》 GB50289-985. 《电力工程电缆设计规范》 GB50217-20076. 《供配电系统设计规范》 GB 50052-20097. 《城市道路照明工程施工及验收规程》 CJJ89-20128. 《电缆线路施工及验收规范》 GB50168-929. 《低压配电设计规范》 GB 50054-201110. 《道路与街路照明灯具安全要求》 GB7000.5-2005/IEC 60598-2-3:200211. 《广东省LED 路灯地方标准》 (DB44/T609-2009) 2009年7月1日起实施 12. 《道路照明用LED 灯性能要求》 GB/T24907-201013. 广东省人民政府粤府函【2012】113号印发广东省推广使用LED 照明产品实施方案的通知二、道路照明工程概况1. 工程范围:本次设计为xxxxx 路灯工程,路长约为xxxxm 。
道路设计路面沥青路面,路幅总宽为31m 。
道路标准断面为:3.75米人行道+11.75米道+11.75米车行道+3.75米人行道2. 设计技术标准:(1)道路等级:城市次干路(2)路面平均亮度:Lav ≮1.0(Cd/m2)(维持值)(3)路面亮度均匀度:Lmin/Lav ≮0.4(维持值) (4)路面平均照度:Eav≮15(l x )(维持值) (5)路面照度均匀度:Emin/Eav ≮0.35(维持值) (6)眩光限制:采用半截光型配光灯具 (7)诱导性:好三、道路照明设计1. 道路灯具布置:本工程道路沿线机动车道照明均采用双侧对称布置方式,灯杆立于道路两侧人行道,灯杆杆中心离机动车道路边缘石0.5m ,悬挑长度为1.5m 。
浅谈道路照明设计的原则与步骤
浅谈道路照明设计的原则与步骤道路照明设计是城市规划与设计领域中的一个重要部分。
良好的道路照明设计能够提高行人和车辆的安全性，保障交通的顺畅，提高城市的美观度。
下面将从原则和步骤两方面进行论述。
一、原则1.安全性原则：道路照明系统的设计应以提高行人和车辆的安全性为首要目标。
为了达到这个目标，设计师需要考虑适当的照明强度和均匀度，特别是在交通要点和行人频繁活动的地点，如交叉口、人行横道等。
2.能源节约原则：道路照明系统的设计需要考虑能源的节约。
设计师可以通过合理配置照明装置和使用节能灯具来达到节约能源的目的。
3.环境保护原则：道路照明系统的设计应该考虑对环境的保护。
应尽量减少能源的消耗、光污染和碳排放等对环境的影响。
例如，合理安装灯罩、减少光污染、使用低碳材料等。
4.经济效益原则：道路照明系统的设计需要综合考虑经济效益。
设计师应根据经济实力和预算的限制，选择合适的照明设备和方案，以最大程度地提高效果和降低成本。
二、步骤1.收集资料：首先，设计师需要收集相关资料，包括道路宽度、交通流量、行人流量、视觉要求等。
这些资料将有助于确定合适的照明设备和照明方案。
2.确定设计目标：根据资料收集的结果，设计师需要明确设计目标，例如提高安全性、节约能源、保护环境等。
3.制定预算：设计师需要根据实际情况制定道路照明设计的预算。
预算的制定应综合考虑各种因素，如照明设备的选择、维护成本等。
4.选择照明设备：根据设计目标和预算，设计师需要选择合适的照明设备。
在选择过程中，需要综合考虑设备的耐久性、照明效果、节能性等因素。
5.设计照明方案：设计师需要根据实际情况制定详细的照明方案。
方案应包括照明设备的布置、灯杆的设置、灯光的衰减等。
6.编写设计报告：设计师需要将照明方案整理成设计报告。
设计报告应包括设计目标、照明方案、照明设备的选择等内容，并详细说明方案的优势和可行性。
7.实施与维护：最后，照明方案需要在实际工程中进行实施，并进行定期维护。
市政道路工程路灯照明工程施工组织设计方案
市政道路工程路灯照明工程施工组织设计方案施工方案：路灯照明工程一、编制依据1.本工程采用的规范、规程及标准：城市道路照明设计标准CJJ45-2006城市道路工程设计规范CJJ37-2012建筑物防雷设计规范GB-2010城市道路照明工程施工及验收规程CJJ89-2012民用建筑电气设计规范 16-20082.我公司施工类似工程的工法成果、工艺方案、施工技术力量和机械设备。
3.本工程招标文件、投标文件、施工合同、施工图图纸、变更图纸、图纸会审纪要等文件。
二、工程概况1.本施工方案力求详细，具有可操作性和实施性，可用于指导实际施工。
针对本工程的施工特点，从施工组织、技术方案、质量保证措施、工期控制、成本控制、安全、环保和文明施工等方面进行具体说明。
本工程为城市主干道，路灯照明工程只包括莲花路工程K0+000~K2+365段路灯照明工程。
2.本路段由城网10KV供电，设置箱式变电站2台。
箱变1XB暂定在K0+560处，供电范围为K0+000-K1+260，供电半径约600m。
箱式变电站2XB暂定在K1+740处，供电范围为K1+320-K2+360，供电半径约600m。
本路段路灯计算负荷为43.8KW。
3.路幅宽42m，路灯照明在两侧对称布置，单杆单挑，光源高14m，挑壁3m。
仰角12°，选用LED灯，功率（150+150）W。
结合行道树的布置，满足合理配光配要，标注路段灯杆间距为36m。
交叉路口根据实际情况改用夹角可调双挑臂路灯或三火中杆灯，光源腔的防护等级为IP65，电气腔的防护等级为IP55.标注路段平均照度30lx，亮度2.0cd/㎡。
照明功率密度值0.6w/㎡。
路灯分为全夜灯和半夜灯，全夜灯和半夜灯由两个不同的回路供电，后半夜仅全夜灯运行，要求各回路负荷均匀分布在三相上，采用时钟控制及路灯所内计算机中心集中监管。
材料在到场后需要进行开箱检验，经过业主同意后才能进行安装和使用。
动触头和静触头的中心线应该一致，触头需要紧密接触。

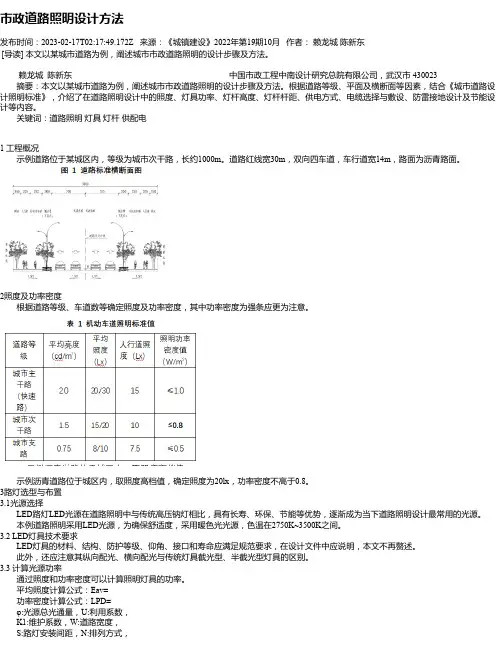

市政道路照明设计方法
市政道路照明设计方法发布时间：2023-02-17T02:17:49.172Z 来源：《城镇建设》2022年第19期10月作者：赖龙城陈新东[导读] 本文以某城市道路为例，阐述城市市政道路照明的设计步骤及方法。
赖龙城陈新东中国市政工程中南设计研究总院有限公司，武汉市 430023摘要：本文以某城市道路为例，阐述城市市政道路照明的设计步骤及方法。
根据道路等级、平面及横断面等因素，结合《城市道路设计照明标准》，介绍了在道路照明设计中的照度、灯具功率、灯杆高度、灯杆杆距、供电方式、电缆选择与敷设、防雷接地设计及节能设计等内容。
关键词：道路照明灯具灯杆供配电1 工程概况示例道路位于某城区内，等级为城市次干路，长约1000m。
道路红线宽30m，双向四车道，车行道宽14m，路面为沥青路面。
2照度及功率密度根据道路等级、车道数等确定照度及功率密度，其中功率密度为强条应更为注意。
示例沥青道路位于城区内，取照度高档值，确定照度为20lx，功率密度不高于0.8。
3路灯选型与布置3.1光源选择LED路灯LED光源在道路照明中与传统高压钠灯相比，具有长寿、环保、节能等优势，逐渐成为当下道路照明设计最常用的光源。
本例道路照明采用LED光源，为确保舒适度，采用暖色光光源，色温在2750K~3500K之间。
3.2 LED灯具技术要求LED灯具的材料、结构、防护等级、仰角、接口和寿命应满足规范要求，在设计文件中应说明，本文不再赘述。
此外，还应注意其纵向配光、横向配光与传统灯具截光型、半截光型灯具的区别。
3.3 计算光源功率通过照度和功率密度可以计算照明灯具的功率。
平均照度计算公式：Eav=功率密度计算公式：LPD=φ:光源总光通量，U:利用系数， K1:维护系数，W:道路宽度， S:路灯安装间距，N:排列方式，P:路灯功率，K2:功率系数值机动车道侧光源功率选择120W，平均照度为24lx，功率密度为0.571；非机动车道侧光源功率选择40W，照度为16lx，满足规范要求。
城市道路照明设计说明
城市道路照明设计说明一、背景介绍二、设计原则1.安全性：道路照明应确保行人和车辆在夜间有足够的光线以保证行驶安全。
2.舒适性：道路照明应提供舒适的照明环境，避免眩光和刺眼情况发生。
3.能效性：节能是城市发展的重要目标，道路照明设计应注重使用高效能光源和照明装置，提高能源利用效率。
4.可持续性：道路照明设计应考虑环境保护，采用环保的材料和技术，减少光污染。
三、照明方案1.照明点位：根据道路类型和用途，合理设置照明点位，使照明达到最佳效果。
一般情况下，道路照明点位的间距不宜过大，以免形成照明死角。
2.光源选择：选择高效节能的LED灯作为照明光源，具有寿命长、亮度高、色彩还原度好等优点。
同时，采用可调光技术，根据道路使用情况和时间要求调整照明亮度，实现能源节约。
3.灯具设计：合理选择灯具外形和材料，保证照明效果的同时避免光污染。
灯具采用防眩光设计，降低刺眼感，提高照明质量。
4.照明色温：选择适当的照明色温，根据具体用途和环境要求进行调整，以提供舒适的照明效果。
不同区域的道路照明可以采用不同的色温，以达到不同的视觉效果和安全要求。
5.智能调控：通过智能照明系统，实现对道路照明的精确调控。
根据天气、交通密度等因素自动调整照明亮度和时间，确保能源的最大利用和行人车辆的安全。
6.太阳能照明：对于一些偏远地区或缺乏电力供应的道路，可以考虑采用太阳能照明系统，利用太阳能发电，提供照明功能。
这种方式既能够满足道路照明需求，又能够减少对传统能源的依赖。
四、照明效果评价1.光照度：根据不同的道路类型和使用要求，设定合适的光照度，确保行人和车辆能够清晰辨识周围环境。
2.均匀度：道路照明应保证照明均匀度，避免明暗不均的情况发生，以提高道路的可见度。
3.色彩还原度：道路照明要求具有良好的色彩还原度，能够真实还原物体的颜色，以确保行人和车辆对道路和周围环境有清晰的认知。
五、照明维护道路照明设计应考虑到照明设备的维护和更换。
定期检查灯具的工作状态，及时更换故障灯具，保证整个道路照明系统的正常运行。
道路照明主要施工方法
道路照明主要施工方法道路照明是城市建设中非常重要的一部分，它不仅能够提供夜间行车的基本照明，还能够提高交通安全性。
在道路照明的施工过程中，采用合适的施工方法是至关重要的。
本文将介绍一些道路照明主要的施工方法。
1. 规划和设计在进行道路照明施工之前，首先需要进行规划和设计。
这一步骤是非常重要的，它涉及到确定照明灯的类型、数量和布局。
规划和设计要考虑道路的宽度、流量、车辆速度以及周围环境等因素。
通常会使用计算软件和模拟工具来辅助规划和设计工作，以确保最佳的照明效果。
2. 照明灯的安装照明灯的安装是道路照明施工的核心环节。
在安装之前，需要进行现场勘测和测量，确定合适的安装位置和高度。
然后需要进行地基开挖和混凝土浇筑工作，以安装灯柱基础。
安装灯柱时，需要使用起重设备和固定螺栓进行固定，以确保灯柱的牢固性。
最后，安装灯具，并进行电缆接线及绝缘保护工作。
3. 灯具的选型和配置灯具的选型和配置也是道路照明中的重要步骤。
在选择灯具时，需要考虑到道路的宽度、照明要求和能耗等因素。
常见的道路照明灯具有高压钠灯、LED灯和荧光灯等。
同时，还需要合理配置灯具的数量和布局，以达到良好的照明效果。
一般来说，道路上的主干道和人行道需要设置不同类型的灯具，以满足不同的需求。
4. 系统的调试和运行道路照明施工完成后，还需要进行系统的调试和运行。
首先需要进行电气接线的检查和测试，确保灯具正常供电。
然后进行照明效果的检测和调整，以保证道路的均匀照明，并且不造成眩光。
同时，还需要对照明控制系统进行测试和调试，确保其可靠性和灵活性。
最后，进行系统的运行试验，模拟不同的照明场景，以评估系统的性能和稳定性。
5. 维护和保养道路照明施工完成后，还需要进行定期的维护和保养工作。
这包括定期清洁灯具和灯柱，更换损坏的灯具和电缆，以及修复照明控制系统的故障等。
定期维护和保养可以延长照明设施的使用寿命，提高照明效果，并降低维修成本。
综上所述，道路照明主要的施工方法包括规划和设计、照明灯的安装、灯具的选型和配置、系统的调试和运行，以及维护和保养。
LED城市道路照明设计导则
LED城市道路照明设计导则导言随着城市化进程的加快和人们生活水平的提高，城市道路照明对于城市的发展起着重要的作用。
LED作为一种新型的照明技术，具有高效节能、寿命长、亮度高等优点，被广泛应用于城市道路照明。
然而，在进行LED城市道路照明设计时，需要遵循一定的导则，以确保设计的高效性和适用性。
一、充分考虑环境因素在进行道路照明设计时，需要充分考虑周围环境因素的影响，如周边建筑物高度、道路宽度、交通流量等。
同时，需要根据不同地区的气候条件，选择适合的LED照明设备，以保证照明效果的稳定和适应性。
二、合理确定照明要求道路照明的目的是为了提供行车和行人的安全照明。
因此，在进行照明设计时，需要根据道路的功能和使用需求，合理确定照明要求。
一般来说，主要考虑道路照明的照度、均匀度、反差以及颜色温度等指标。
1.照度：道路照明的照度要求应根据道路功能的不同进行合理调整。
如高速公路和市区主要道路的照度要求较高，而次干道和小区道路的照度要求相对较低。
2.均匀度：道路照明的均匀度对于行车的安全性和行人的视觉感受有着重要影响。
因此，在设计LED道路照明时，需要保证照明的均匀度达到一定标准，以避免光线的不均匀造成视觉盲区。
3.反差：照明设计还需要考虑道路上的反差问题。
例如，在人行道和车行道的界限处，需要确保有足够的照明反差，以提醒行人注意交通。
4.颜色温度：LED城市道路照明还需要考虑颜色温度的选择。
一般来说，对于高速公路等需要远距离行车的道路，应选择较高的颜色温度，以提高视觉清晰度和反射率。
三、合理布置照明设备在进行LED城市道路照明设计时，需要合理布置LED照明设备，以达到最佳照明效果。
具体要求如下：1.确定照明设备的安装位置和角度。
照明设备的安装位置应根据道路的功能和使用需求进行合理选择。
同时，应根据照明设备的光发射特性，确定合适的安装角度，以保证照明的均匀度和效果。
2.合理设置照明设备间距。
道路上照明设备的间距需根据道路宽度、交通流量和照明要求进行合理设置。
城道路照明设计标准
《城市道路照明设计标准》2作者：eddy 2006-08-23 09:52:13标签：第四章照明设计第一节照明方式第4.1.1条道路及与其有关地特殊场所地照明方式分常规照明和高杆照明两种.第4.1.2条常规照明有单侧布置.双侧交错布置.双侧对称布置.横向悬索布置和中心对称布置五种基本布灯方式(见图4.1.2).图4.1.2常规照明灯具布置地五种基本形式(1)单侧布置；(2)双侧交错布置；(3)双侧对称布置；(4)横向悬索布置；(5)中心对称布置一.采用常规照明方式时,灯具地配光类型.布灯方式.安装高度和间距应满足表4.1.2地规定；二.灯具地悬挑长度不宜超过安装高度地1/4,灯具地仰角不宜超过15° .第4.1.3条采用高杆照明方式时应合理选择灯杆灯架地结构形式.灯具及其配置方式,确定灯杆安装位置.高度和间距以及灯具最大光强地投射方向，并处理好功能性和装饰性两者地关系.一.高杆灯从结构上来分,有固定式和升降式两种,宜根据条件来选择；灯具地配光类型.布灯方式与安装高度.间距地关系表4.1.2灯具配光类型截光型半截光型非截光型布灯方式安装高度H(m)间距S(m)安装高度H(m)间距S(m)安装高度H(m)间距S(m)单侧布置H^Weff SW3H H21.2Weff SW3.5H H21.4Weff SW4H 交错布置H20.7Weff SW3H H>0. 8Weff SW3.5H H20.9Weff SW4H对称布置H20.5Weff SW3H H20.6Weff SW3.5H H20.7Weff SW4H 注：Weff为路面有效宽度(m)二 .灯具地配置方式有平面对称,径向对称和非对称三种.宽阔道路宜采用平面对称配置方式,广场和道路布置紧凑地立体交叉宜采用径向对称配置方式；多层大型立体交叉或道路分布很广.很分散地立体交叉宜采用非对称配置方式；三.灯杆不得设在危险地点或维护时会严重妨碍交通地地方；四.采用普通截光型路灯按平面对称式配置灯具地高杆灯,其间距和高度之比以3：1为宜,不应超过4 ： 1.采用泛光灯按径向对称式配置灯具地高杆灯,其间距和高度之比以4：1为宜,不应超过5 ：1,采用泛光灯按非对称式配置灯具地高杆灯，间距和高度之比可适当放宽些；五 .灯具地最大光强方向和垂线夹角不宜超过65°；六 .市区设置地高杆灯应在满足照明功能要求地前提下力求作到与环境协调.第二节道路及与其联接地特殊场所照明设计原则第4.2.1条一般道路地照明应符合下列要求：七 .应采用常规照明方式；八 .在树木多.遮光严重地道路或楼群区难于安装灯杆地狭窄街道可采用横向悬索布置方式；九.采用常规照明方式时,各种几何参数及其间地关系应符合本标准第4.1.2条地要求；十路面宽阔地快速路.主干路必要时可采用高杆照明，并应符合本标准4.1.3条地要求.第4.2.2条平面交叉路口地照明应符合下列要求：一.平面交叉路口地照明水平应高于通向路口地每一条道路地照明水平,并应有充足地环境照明；二.交叉路口可采用与交叉道路光色不同地光源.外形不同地灯具.不同地安装高度或不同地布灯方式；三.十字形交叉路口地照明可视交叉道路地具体情况分别采用单侧布置,交错布置或对称布置等布灯方式.大型交叉路口必要时可另行安装附加灯杆.灯具.有较大地交通岛时可在岛上设灯,有条件时也可采用高杆照明；四.T形交叉路口应在道路尽端设灯(见图4.2.2.1)；图4.2.2.1 T型交叉路口灯具设置五.环形交叉路口地照明应能充分显现环岛.交通岛和缘石,采用常规照明时宜将灯具设在环道地外侧（见图4.2.2.2）.通向每条道路地出入口地照明应适当加强.若环岛地直径很大,可在环岛上设置高杆灯，但要仔细选择灯具,确保车行道亮度高于环岛亮度.图4.2.2.2环形交叉路口灯具设置第4.2.3条曲线路段地照明应符合下列要求：一.半径等于或大于1000m地曲线路段,其照明可按直线路段处理；二.半径小于1000m地曲线路段,灯具应沿曲线外侧布置并应减小灯具地间距（见图4.2.3.1），半径越小间距也应该越小，一般控制为直路段地0.5〜0.75倍,悬挑长度也应该缩短.在反向曲线路段上,宜在固定地一侧设置灯具,发生视线障碍时可在曲线外侧增设附加灯具；（a）不正确；（b）正确十一急转弯处安装地灯具应能给车辆.缘石.护栏以及周围环境提供充足照明.第4.2.4条在坡道上设置照明时,应使灯具地横向对称面垂直于路面.在凸形竖曲线范围内，应缩小灯具地安装间距,并采用截光型灯具.第4.2.5条上跨道路与下穿地道地照明应符合下列要求：一.采用常规照明时应使下穿地道上设置地灯具在下穿地道上产生地光斑（照度或亮度）和上跨道路两侧地灯具在下穿地道上产生地光斑（照度或亮度）能很好地衔接,确保该区域地亮度（或照度）均匀度不低于规定值.还要防止下穿地道上地灯具在上跨道路上造成眩光；二.大型上跨道路与下穿地道也可采用高杆照明并应符合本标准第4.1.3条地要求.第4.2.6条立体交叉地照明应符合下列要求：一 .应为驾驶员提供良好地诱导性；二 .不但应照明道路本身,而且应提供不产生干扰眩光地环境照明；三.在交叉口.出入口.曲线路段.坡道等交通复杂路段地照明应适当加强；四 .小型立交可采用常规照明，但不宜设置太多地光源灯具.采用常规照明时,平面交叉.曲线路段.坡道. 上跨道路和下穿地道等地照明应分别符合第4.2.2条.第4.2.3条.第4.2.4条和第4.2.5条地要求,并应使各个部分地照明互相协调；五 .大型立体交叉宜优先采用高杆照明,采用高杆照明时应符合本标准第41.3条要求.一.中小型桥梁照明应与其连接地道路照明一致.若桥面地宽度小于与其连接地路面宽度,则桥梁地栏杆.缘石应有足够地垂直照度,在桥梁地入口处应设灯；二.大型桥梁和具有艺术.历史价值地中小型桥梁地照明应进行专门设计，既应满足功能要求,又应顾及艺术效果,并与桥梁地风格相协调；三.桥梁照明应防止眩光,必要时应采用严格控光灯具；四.不宜采用栏杆照明方式.第4.2.8条人行地道地照明应符合下列要求：一 .天然光充足地短直线人行地道,可只设夜间照明；二 .附近不设路灯地地道出入口，应设照明装置；三.地道内平均水平照度，夜间以15LX.白天以50〜100LX为宜.第4.2.9条人行天桥地照明应符合下列要求：一.跨越有照明设施道路地人行天桥可不设照明，若阶梯照度小于21X可专设照明.跨越无照明设施道路地人行天桥应设置照明；二.照明设施应和周围环境相协调.桥面平均照度以51X为宜，阶梯照度应适当提高.要防止给桥下道路使用者造成眩光.电源线和零部件不应外露.第4.2.10条道路与铁路平面交叉地照明应符合下列要求：一.交叉口应有足够地照明使驾驶员在停车视距以外便能发现道口.火车及交叉口附近地车辆.行人及其他障碍物；二.交叉口地照明方向和照明水平应能识别装设在垂直面或路面上地信号和标志.灯光颜色不得和信号颜色混淆；三.交叉口轨道两侧各30m范围内，路面亮度（或照度）水平应高于所在道路地水平,而且要有一定地均匀度.第4.2.11条飞机场附近地道路照明应符合下列要求：.飞机场附近地道路照明不应与机场跑道上地信号系统以及场地照明相混淆;二.在设计该地区地道路照明时,应符合有关规定并应与航空部门取得联系.第4.2.12条铁路和航道附近地道路照明应符合下列要求：一.应避免道路照明地光和色干扰铁路.航道地信号和视觉；二.当道路照明灯具处于铁路和航道地延长线上时,应该与铁路或航运部门取得联系；三.如果道路和湖泊.河流等水面接界,灯具又是单侧布置,宜将灯杆设在靠水地一侧.第4.2.13条有照明设施而且平均亮度高于IOCd/以地道路（或路段）和无照明设施地道路（或路段）相连接.车辆行驶速度又容许高于50km/h时,应设置适应路段即增设过渡照明.第4.2.14条植树道路地照明应符合下列要求：一.新建地道路应满足道路照明功能要求.绿化时,路灯部门和园林绿化部门应充分协商，合理选择树种, 确定适宜地种植位置，以便消除或尽量减少日后树木对道路照明地影响；二.扩建和改建地道路,影响照明地树木宜移植或砍伐,确保照明效果；三.在现有地树木严重影响道路照明地路段可通过下列途径加以解决：1适当修剪枝叶，以消除或减少其对光线地遮挡；2 改变灯具地安装方式,采用横向悬索布灯或延长悬挑长度；3减少灯具地间距，降低安装高度；4 若只是局部地段受到树木地影响,可只对该地段地灯具安装高度.间距.横向位置进行适当调整.纵向间距地调整范围控制在与平均间距相差20%以内，但不应同时改变相邻地两个灯具间距.第4.2.15条居住区道路地照明应符合下列要求：一 .居住区道路地照明应使行人能发现路面上地障碍物,相遇时能彼此识别面部,能识别居民楼地楼号标牌,有助于行人确定方位和辨别方向；二.灯具安装高度宜大于3m.不宜把没有遮挡地裸灯设置在视平线上；三.居住区附近地高杆照明或常规照明，其光线投射角度应认真进行控制；居住区内灯杆位置和光源. 灯具地选择要恰当，以免过强光线射入居室,干扰居民地作息.道路照明是一个重要环节.改革开放以来,城市建设发展速度很快,对城市有着美化作用地道路照明也提出了新要求.城市道路照明地设计应适应城市发展地需要, 根据道路地特点,来确定光源,选择路灯型式,布置灯杆位置及控制方式等.1道路照明地光源城市道路照明应采用高强气体放电灯具,如高压汞灯.高压钠灯和金属卤化物灯.高压汞灯具有光效高.耐震.耐热.寿命长.用电省地特点.但显色性差,适用于道路.广场.车站.码头.工地等场所使用.高压钠灯具有光效高.紫外线辐射小,可在任意位置点燃,耐震.寿命长等优点,特别是它具有较强地透雾能力,因此特别适用于道路照明.金属卤化物灯具有光效高.光色好.尺寸小.功率大,所需启动电流小,抗电压波动稳定性比较高等特点,是比较理想地第3代光源,适用于要求照度高,显色性好地繁华街道和立交桥地照明.2道路照明地灯具城市道路照明应采用悬臂式高杆路灯.悬臂式高杆路灯分为单叉式.双叉式和多叉式3种,为了控制光通地分布,灯具内部都装有反光罩.灯具常以高压汞灯.高压钠灯或金属卤化物灯为光源,此类灯具配光分为截光型.非截光型和半截光型3种类型.⑴截光型配光较窄,光通分布主要集中在0〜60°范围内，严格限制了水平光线, 几乎感觉不到眩光,因此适用于高速道路.⑵非截光型配光很宽(灯具横向)，不限制眩光，光通分布一般在0°〜80°范围内，而且在70°〜80°之间光强很高,0°〜70°之间较弱，因此，适用于要求明亮地繁华街道或其它场所.(3)半截光型介于截光与非截光型之间,广泛用于一般道路照明.3路灯布置 3.1 路灯地布置方式路灯布置方式有单侧布灯.两侧交叉布灯.两侧相对布灯.丁字路口布灯.十字路口布灯和弯道布灯等多种,其各自地适用条件见表1.3.2 路灯地安装高度.间距及悬臂长度为了减弱眩光,提高照明质量,避免路边树木遮挡灯光,应考虑安装高度.间距以及悬臂长度.⑴对于悬臂式高杆路灯,其安装高度一般应在7m以上,若采用截光型灯具,安装高度hNWj,灯柱地间距不宜大于安装高度地3倍；若采用非截光型灯具,其安装高度h>1.2Wj,灯柱地间距不宜大于安装高度地4倍；若采用半截光型灯具,其安装高度h>1.2Wj,灯柱地间距不宜大于安装高度地3.5倍,路灯安装高度h和道路计算宽度Wj如图1所示.图1 路灯安装高度与道路计算宽度示意图⑵灯柱悬臂地长度应根据路宽和树木地品种决定,一般为1.5〜3.5m.城市道路照明地接线方式应采用架空线路或地下电力电缆线路.随着城市建设要求地越来越高,电力电缆线路应是首选接线方式,其优点是不占用空间,有利于城市美化.电力电缆线路一般利用灯杆下部地圆柱空间作为接线箱,在箱内接线和安装电气保护装置,如图2所示.电力电缆应在电缆沟内敷设,直接埋在地下地电缆,地下部分不应有接头,接头应设在灯柱接线箱内,以便检查.维修.图2 灯杆根部内接线5道路照明地控制道路照明地控制,以前一般采用光敏电阻和机械时钟相配合地控制方式.由于光敏电阻受天气阴晴影响较大,因此控制时间误差也较大,且故障率较高.随着电脑使用领域地扩大,现在国内已开发生产出用于道路照明.霓虹灯. 广告招牌灯等一些需要定时打开和关闭地微电脑时控开关,这种微电脑时控开关每天走时误差小于0.5s,具有不怕停电（内部自动充电），体积小,调试方便，控制方式灵活多样等特点,在城市道路照明中已得到利用.道路照明是为行人和车辆服务地,前半夜行人.车辆较多,需灯光亮一些,到了后半夜,行人.车辆减少,以节约电能考虑,灯光暗一些也可以,这就要求路灯控制装置有使功率降低或隔点点亮功能.据报道,国外已有定时点亮.隔点点亮.调节功率等多种功能地电脑型路灯控制装置.随着电脑技术地进一步开发,符合人们要求.功能齐全地路灯控制装置,必将粉墨登场,给人们带来更大地便利.在城网改造地道路照明设计中,应优先考虑选用电脑型控制装置.道路照度手算公式： E=p NU/KBD E道路照度Q灯具光通量N路灯为对称布置时取2，单侧和交错布置时取1U利用系数K混泥土路面取1.3，沥青路面取2B路面宽度D电杆间距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市道路照明设计步骤
步骤1：需求分析
首先，进行需求分析，包括了解道路所在的城市规划、交通情况、人
流量以及道路的用途等等。
这样可以确保设计方案符合实际需求，满足道
路照明的功能要求。
步骤2：选择适宜的设计标准
选择适宜的设计标准非常重要，它将直接影响到整个照明系统的性能
和效果。
通常主要参考国家相关规范和标准，如《道路照明设计规范》等。
在选择设计标准时，要考虑路段的类型、车速、车流量、行人流量等因素。
步骤3：照明系统布局设计
根据道路的形状和使用情况，进行照明系统的布局设计。
这包括了确
定路灯摆放的位置、安装高度、以及投光角度等。
布局设计的目标是实现
路灯的最佳照明效果，确保整个路段都能被充分照亮。
步骤4：选择光源和灯具
根据对于照明质量和能效要求的考虑，选择合适的光源和灯具。
常见
的光源有白炽灯、荧光灯和LED等，而灯具则根据道路类型和照明需求来
选择，如路灯、投射灯等。
步骤5：光学设计
进行光学设计，即对照明泊位和光源进行优化，以确保照明效果达到
预期目标。
光学设计包括确定光源与照明目标之间的距离，调整光源的强
度和角度等。
步骤6：能效设计
进行能效设计，主要包括合理调整照明的亮度和照度水平，以降低照明系统的能耗。
比如可以使用光感应控制和智能调光等技术，根据路段的不同时间和使用情况来调整照明亮度。
步骤7：安装和调试
根据设计方案，进行照明设备的安装和调试。
安装时要确保设备可靠固定，调试时要进行光度和电气参数的检测，以确保照明系统正常运行。
步骤8：维护和管理
完成照明系统的安装和调试后，还需要进行维护和管理工作。
维护和管理包括定期清洁灯具和更换光源，及时修复损坏的设备，以保障照明系统的长期稳定运行。
步骤9：监测和评估
进行照明系统的监测和评估，以了解照明系统的性能和效果。
监测包括对照明亮度、照度和能耗等参数的实时监测，评估则通过人工评估和用户意见反馈等方法来进行。
步骤10：持续改进和更新
根据监测和评估结果，不断进行改进和更新工作。
可以考虑采用更先进的照明技术和设备，以提高照明效果和能效，同时也要根据城市规划和道路使用情况进行相应的调整和改进。
总结：
城市道路照明设计包括需求分析、选择设计标准、照明系统布局设计、选择光源和灯具、光学设计、能效设计、安装和调试、维护和管理、监测
和评估、持续改进和更新等多个步骤。
每个步骤都需要认真、细致地进行，以确保照明系统的性能和效果达到预期目标。
