简述手工焊锡五步操作法
简述手工焊接五步法
简述手工焊接五步法手工焊接是一种常见的金属连接工艺，它通过加热金属至熔点，使得金属相互融合，从而达到连接的目的。
手工焊接技术广泛应用于各种行业，如建筑、机械、汽车、航空等领域。
本文将简述手工焊接的五步法，帮助读者了解手工焊接的基本原理和操作步骤。
第一步：准备工作手工焊接前，必须对工作环境和设备进行检查和准备。
首先，检查焊接设备是否正常工作，电源是否稳定，焊接枪是否损坏等。
其次，检查工作环境是否符合安全标准，如防火、通风、照明等。
最后，准备焊接材料和工具，如焊条、气瓶、钳子、锤子等。
第二步：清理工件焊接前，必须清理工件表面，以确保焊接质量。
清理工件表面的方法包括机械清理、化学清理和氧化清理等。
机械清理是通过机器或手动工具将表面污垢和氧化物清除。
化学清理是通过化学剂将表面污垢和氧化物溶解。
氧化清理是通过加热工件表面，使其氧化物自然脱落。
第三步：焊接焊接是手工焊接的核心步骤，它包括焊接枪的操作、焊接材料的选择和焊接技巧的掌握。
焊接枪的操作是将焊条引入焊接区域，并将电弧点燃。
焊接材料的选择是根据焊接材料的种类和厚度，选用合适的焊条和焊接技术。
焊接技巧的掌握是通过控制焊接速度、焊接角度和焊接位置等，确保焊接质量。
第四步：焊缝处理焊接完成后，必须进行焊缝处理。
焊缝处理的目的是消除焊接残留物和提高焊缝质量。
焊缝处理的方法包括打磨、切割和刷洗等。
打磨是使用砂轮或砂纸将焊接表面打磨平滑。
切割是使用割切机或手动工具将焊接余料切割。
刷洗是使用钢丝刷或化学剂将焊接表面清洁。
第五步：质量检查焊接完成后，必须进行质量检查。
质量检查的目的是确保焊接质量符合标准。
质量检查的方法包括目视检查、X射线检查和超声波检查等。
目视检查是通过肉眼观察焊缝表面，检查焊接质量。
X射线检查和超声波检查是通过特殊设备检查焊缝内部质量。
总结手工焊接是一种重要的金属连接技术，它在各种行业中广泛应用。
手工焊接的五步法包括准备工作、清理工件、焊接、焊缝处理和质量检查。
手工焊接操作的基本步骤
手工焊接操作的基本步骤：
掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。
正确的手工焊接操作过程可以分成五个步骤：
⑴ 步骤一：准备施焊图(a)左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
⑵ 步骤二：加热焊件图(b)烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
例如，图(b)中的导线与接线柱、元器件引线与焊盘要同时均匀受热。
⑶ 步骤三：送入焊丝图(c)焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。
注意：不要把焊锡丝送到烙铁头上！
⑷ 步骤四：移开焊丝图(d)焊丝熔化一定量后，立即向左上45°方向移开焊丝。
⑸ 步骤五：移开烙铁图(e)焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。
从第三步开始到第五步结束，时间大约也是1～2秒。
手工焊接的五步法
手工焊接的五步法
手工焊接是一种传统的焊接方法，它需要一定的技巧和经验。
下面介绍五步法，帮助初学者掌握手工焊接的基本技巧。
第一步：准备工作
在进行手工焊接之前，需要做好充分的准备工作。
首先要选择合适的焊接材料和设备，例如焊条、电焊机、钳子等。
其次要清洁工作区域和焊接材料表面，以确保焊缝质量。
最后还需要穿戴好安全装备，如手套、护目镜等。
第二步：热启动
在进行手工焊接之前，需要进行热启动。
这个过程通常包括点火、预热和调整电流等操作。
点火时要注意安全，并确保电极与材料表面距离适当。
预热可以提高材料的可塑性和延展性，从而更容易形成均匀的焊缝。
第三步：开始焊接
当热启动完成后，可以开始进行手工焊接了。
在进行这个过程时，要
注意保持稳定的姿势，并控制好电极与材料间的距离和角度。
同时还需要掌握好加热时间和电流强度等参数，以确保焊接质量。
第四步：调整焊接质量
在进行手工焊接时，可能会出现一些问题，如焊缝不均匀、气孔、裂纹等。
这时候需要进行调整，以提高焊接质量。
可以通过调整电流强度、加热时间和电极角度等来解决这些问题。
第五步：结束焊接
当完成手工焊接之后，需要进行结束操作。
这个过程通常包括关闭电源、清理工作区域和存放设备等。
同时还要对焊缝进行检查和修整，以确保其质量和可靠性。
总之，手工焊接是一项需要技巧和经验的工作。
通过掌握五步法，并不断练习和完善自己的技能，就可以成为一名优秀的手工焊工了。
简述说明手工焊接五步法训练焊接过程
简述说明手工焊接五步法训练焊接过程手工焊接是一种常见的金属连接方法，广泛应用于各个行业。
然而，要进行高质量的手工焊接，需要经过系统的训练和实践。
手工焊接的五步法是一种常用的焊接过程训练方法，本文将以简述的方式介绍这五个步骤。
第一步是准备工作。
在进行焊接之前，需要对焊接工具和材料进行准备。
焊接工具包括焊接机、焊枪、焊丝等，而焊接材料则包括焊条、焊剂等。
在进行焊接之前，还需要对焊接面进行清理和处理，以确保焊接质量。
第二步是焊条和焊剂的选择。
不同的焊接任务需要使用不同种类的焊条和焊剂。
焊条的选择应根据焊接材料的种类和焊接强度要求来确定，而焊剂则用于清洁焊接面和提高焊接质量。
第三步是焊接技术的掌握。
焊接技术是手工焊接的关键，它决定了焊接接头的质量和强度。
焊接技术包括焊接姿势、焊接速度、焊接电流等方面的掌握。
在进行焊接时，焊工应根据焊接材料的性质和焊接要求来调整焊接技术，以确保焊接质量。
第四步是焊接过程的控制。
焊接过程的控制是确保焊接质量的关键。
焊接过程的控制包括焊接温度、焊接时间、焊接压力等方面的控制。
焊工应根据焊接要求和焊接材料的特性来调整焊接过程，以确保焊接接头的质量。
第五步是焊接后的处理。
焊接后的处理是保证焊接质量的重要环节。
焊接后，焊接接头需要进行后处理，以去除焊接过程中产生的氧化物和杂质，确保焊接接头的质量。
后处理的方法包括研磨、打磨、清洗等。
通过以上五个步骤的训练，焊工可以掌握手工焊接的基本技能和方法，提高焊接接头的质量和强度。
然而，手工焊接是一门需要不断实践和磨练的技术，只有通过大量的实践才能真正掌握手工焊接的技巧和经验。
手工焊接的五步法是一种常用的焊接过程训练方法，它包括准备工作、焊条和焊剂的选择、焊接技术的掌握、焊接过程的控制和焊接后的处理。
通过系统的训练和实践，焊工可以提高手工焊接的质量和效率，为各个行业的生产提供可靠的焊接接头。

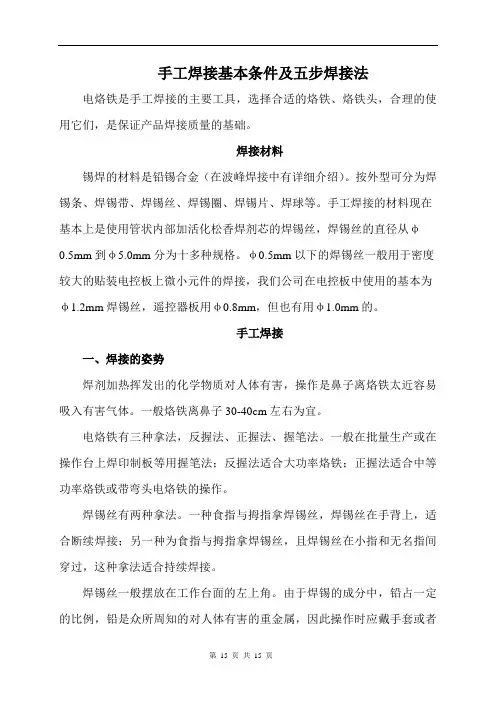

手工焊接基本条件及五步焊接法
手工焊接基本条件及五步焊接法电烙铁是手工焊接的主要工具，选择合适的烙铁、烙铁头，合理的使用它们，是保证产品焊接质量的基础。
焊接材料锡焊的材料是铅锡合金（在波峰焊接中有详细介绍）。
按外型可分为焊锡条、焊锡带、焊锡丝、焊锡圈、焊锡片、焊球等。
手工焊接的材料现在基本上是使用管状内部加活化松香焊剂芯的焊锡丝，焊锡丝的直径从φ0.5mm到φ5.0mm分为十多种规格。
φ0.5mm以下的焊锡丝一般用于密度较大的贴装电控板上微小元件的焊接，我们公司在电控板中使用的基本为φ1.2mm焊锡丝，遥控器板用φ0.8mm，但也有用φ1.0mm的。
手工焊接一、焊接的姿势焊剂加热挥发出的化学物质对人体有害，操作是鼻子离烙铁太近容易吸入有害气体。
一般烙铁离鼻子30-40cm左右为宜。
电烙铁有三种拿法，反握法、正握法、握笔法。
一般在批量生产或在操作台上焊印制板等用握笔法；反握法适合大功率烙铁；正握法适合中等功率烙铁或带弯头电烙铁的操作。
焊锡丝有两种拿法。
一种食指与拇指拿焊锡丝，焊锡丝在手背上，适合断续焊接；另一种为食指与拇指拿焊锡丝，且焊锡丝在小指和无名指间穿过，这种拿法适合持续焊接。
焊锡丝一般摆放在工作台面的左上角。
由于焊锡的成分中，铅占一定的比例，铅是众所周知的对人体有害的重金属，因此操作时应戴手套或者操作后洗手。
二、锡焊的基本条件（一）、焊件的可焊性不是所有材料都可以用锡焊来连接的，只有像铜及其合金、金、银、锌有良好的可焊性，而钢、铸铁等可焊性很差，一般要加特殊的焊剂才能实现锡焊。
（二）、焊料合格铅锡焊料成分不合格或杂质超标都会影响焊接质量。
（三）、焊剂合格不同的焊接材料和采用不同焊接工艺时采用的焊剂不同，所以应选择合适的焊剂。
（四）焊点设计合理合格的焊点几何形状及过孔的大小，对保证焊接质量很重要。
对于手工焊接焊料和焊剂都是焊锡丝或者说都在其中，合格的焊锡丝就能保证焊料焊剂都合格。
三、手工焊接的要点以下几点是我们在工作中总结出来的手工焊接要点，并被实践加以验证过的。
手工焊锡的方法和步骤
手工焊锡的方法和步骤
手工焊锡的方法和步骤如下：
1. 准备工具和材料：焊台、焊锡笔、焊锡丝、酒精布/棉球、插头、焊锡辅助剂（如助焊剂）等。
2. 准备焊工件：首先确保工件表面干净，并切割和定位所需连接的部分。
3. 加热焊台：将焊台加热至适当的温度，一般为150-350°C，根据焊接材料及要求进行调节。
4. 准备焊锡：将焊锡丝插入焊锡笔中，等待焊锡熔化。
5. 使用酒精布/棉球清洁焊头：轻轻擦拭焊锡笔头部，确保无污垢和残留物。
6. 涂抹助焊剂（可选）：如果使用助焊剂，涂抹在焊点或焊锡丝上，有助于提高焊接效果。
7. 进行焊接：将焊锡笔的热端轻轻触碰焊点，待焊锡丝熔化并覆盖在焊点上。
8. 等待冷却：等待焊点冷却固化，可用辅助冷却工具加速冷却过程。
9. 检查和清理焊接点：检查焊接点的外观和质量，如果需要重新焊接或清理焊点，则使用适当的工具进行修复。
10. 清洁和保养：使用酒精布/棉球擦拭焊锡笔头，确保焊接工具干净，并注意存放和维护。
请注意，在进行手工焊锡时，需要注意安全事项，如佩戴防护手套和护目镜，确保通风良好的工作环境等。
另外，根据具体焊接项目的要求，可能还需要掌握特定的技巧和知识，建议根据实际需要进行相关的学习和实践。
电子厂手焊接-5-步法详解精选全文
4
移开焊锡
移开电烙铁
5
手工焊接的方法 - 5 步法
一般来说以焊接一个锡点的时间限制在4秒最为合适。 ① 准备
②加热焊件 电烙铁的焊接温度由实际使用情况决定。 焊接时烙铁头与印制电路板 成45°角，角度可以随焊接焊件的性质稍微改变。 如焊接排线，排座时，角度为30 °更有利。电烙铁头顶住焊盘和元器件引脚然后给元器件引脚和焊盘均匀预热,预热 时间为 1-2 秒. 预热的目的，是为焊丝内的助焊剂，制造最佳活性环境，已达到除 氧化膜，防氧化，利湿润的目的。
③移入焊锡丝。焊锡丝从元器件脚和烙铁接触面处引入，焊锡丝应靠在元器件脚 与烙铁头之间。
2 加热焊件3移入锡④移开焊锡。当焊锡丝熔化（要掌握进锡速度）焊锡散满整个焊盘时，即可以450 角方向拿开焊锡丝。
⑤移开电烙铁。焊锡丝拿开后，烙铁继续放在焊盘上持续１～２秒，当焊锡只有 轻微烟雾冒出时，即可拿开烙铁，拿开烙铁时，不要过于迅速或用力往上挑，以免 溅落锡珠、锡点、或使焊锡点拉尖等，同时要保证被焊元器件在焊锡凝固之前不要 移动或受到震动，否则极易造成焊点结构疏松、虚焊等现象。
手工烙铁焊接五步法
手工烙铁焊接五步法
1. 准本施焊：烙铁头要保持干净，可以沾上焊锡（俗称吃锡）；
2. 加入焊件：注意焊点各部位（包括元器件引脚及焊盘）同时加热；
3. 熔化焊料：焊料熔化并润湿焊料；
4. 移开焊锡：当熔化一定量的焊锡后已开锡丝；
5. 移开烙铁：润湿焊点后移开烙铁，移开烙铁的方向45o。
典型焊点的外观参见下图，从外表直观看典型焊点，对它的要求是：
1. 形状为近似圆锥而表面稍微凹陷，呈漫坡状，以焊接导线为中心，对称成裙形展开。
虚焊点的表面往往向外凸出，可以鉴别出来。
2. 焊点上，焊料的连接面呈凹形自然过渡，焊锡和焊件的交界处平滑，接触角尽可能小。
3. 表面平滑，有金属光泽。
4. 无裂纹、针孔、夹渣。
在单面和双面（多层）印制电路板上，焊点的形成是有区别的：见图，在单面板上，焊点仅形成在焊接面的焊盘上方；但在双面板或多层板上，熔融的焊料不仅浸润焊盘上方，还由于毛细作用，渗透到金属化孔内，焊点形成的区域包括焊接面的焊盘上方、金属化孔内和元件面上的部分焊盘，如下图所示。
几种常见的不良焊接
如有侵权请联系告知删除，感谢你们的配合！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述手工焊锡五步操作法
手工焊锡是一项非常基础而重要的电子制作技能。
其实，焊锡操作本身非常简单，只需要遵循以下五个步骤：
第一步：准备工具和材料
首先要准备一台焊接电路板的电烙铁、一些焊锡丝、焊锡通芯线、镊子和螺丝刀等。
另外，还需要准备一些箔纸作为工作台面，以及一个红外线台灯。
第二步：加热电烙铁
启动电烙铁，让其达到足够的温度。
当焊接温度达到适当时，电烙铁末端的焊嘴会变成亮红色。
第三步：清洁工作
使用镊子将双面贴片和其他小型元器件放到焊接位置上。
然后，清理电路板，将电路板涂上适量的焊锡通芯线。
第四步：焊接
使用电烙铁温度与焊锡丝分别来操控焊接。
将烙铁与焊锡丝一起用于焊接位置，稍微等待几秒钟，让焊锡融化。
向焊锡丝慢慢施加压力，使其与电路板连接。
第五步：检查最终效果
检查连接方式并确认连接质量。
螺丝刀可以用来进行微调。
以上便是良好的手工焊锡方法。
在初学者每一次进行电子制作时，需要严格遵循这些流程操作以确保焊接成功。
