探究串并联电路中电流的规律实验报告
探究串并联电路中的电流规律
实验三：探究并联电路的电流规律
猜想：
流过A、B、C各点 的电流大小可能存在什 么关系？
L1
A LL12
CB
实验步骤：
1．设计实验电路； 2．根据电路图连接电路； 3．进行测量，将测量数据记录在表格中； 4．换上另外两个规格不同的小灯泡，再次实验。
测量 A点 电流
L1
A LL21
L1
I＝I1+I2
课堂小结
串、并联电路的电流规律
电流规律 表达式
串联电路
并联电路
电流处处相等
干路电流等于各 支路电流之和
I＝I1＝I2
I＝I1＋I2
练一练
1．如图所示，小阳用电流表探究串联电路中
的电流关系，他分别用电流表测电路中A、B、C三
处的电流，得知IA＝0.2 A，则IB＝__0_.2__A__，IC＝ __0_._2_A__。
电流表示数： IC= A
L2 L2
L2
实验数据
次数
1 2
A点电流 IA/A
B点电流 IB/A
C点电流 IC/A
关系
实验数据
次数 A点电流 IA/A
1 0.24 2 0.18
B点电流 IB/A
0.24
0.18
C点电流 IC/A
0.24
0.18
关系
IA＝IB＝IC IA＝IB＝IC
实验结论：
串联电路，电流处处相等:
L1
L2
A2
A1 I＝1.2A
=0.7A
I2= 0.5A
解题方法小结：
• 1、判断串联还是并联； • 2、判断电流表所测对象； • 3、将已知条件在图中标出； • 4、依据串并联电流规律代入计算。
串并联电路实验报告
串并联电路实验报告引言：本实验旨在通过搭建串并联电路，了解电路中的串联和并联原理，研究电流与电压的分布规律，进一步加深对电路特性的理解。
通过实验室的实际操作，我们能够通过数据分析，验证电路理论，并探索其中的规律与现象。
实验装置与方法：本次实验采用了简单的串并联电路，包括了电源、电阻、导线等元件。
我们需要先搭建串联电路，将几个电阻依次连接；然后搭建并联电路，将几个电阻同时连接。
在实验过程中，我们可以通过万用表测量电流和电压的数值。
实验结果与分析：1. 串联电路：首先，我们设计了一个由两个电阻组成的串联电路。
根据串联电路的特点，经过串联电路的电流强度在各个电阻中是相等的，而总电压等于每个电阻的电压之和。
我们通过实际测量验证了此理论。
我们记录下了两个电阻器上的电压值，并测量了输入电流强度。
通过对比实测值和理论值，我们发现它们非常接近，证明了串联电路的特点。
2. 并联电路：随后，我们设计了一个由两个电阻组成的并联电路。
并联电路的特点是经过并联电路的电压值是相等的，而总电流等于每个电阻通过的电流之和。
我们通过测量电流和电压值，证明了此理论。
我们发现并联电路中各个电阻上的电压值相等，同时测得的总电流是两个电阻通过电流之和。
实测值和理论值也有非常接近的结果，验证了并联电路的特点。
3. 串并联电路的综合实验：接下来，我们设计了一个复杂的电路，既包括串联电路，又包括并联电路。
我们通过切换电路连接方式，进行了一系列的实验。
我们测量了每个电阻的电流和电压值，并对数据进行了整理和比较。
通过对数据的分析，我们可以观察到不同电阻通过相同电流时，在串联电路中电压高，而在并联电路中电压低。
这也可以通过理论计算得出。
结论：通过本次实验，我们深入了解了串并联电路的原理与特点。
串联电路中，电流强度在各个电阻处恒定，电压分布累加；并联电路中，电压值相同，电流分布相加。
此外，我们也掌握了搭建和测量电路的一般方法，对电路实验有了更深入的理解。

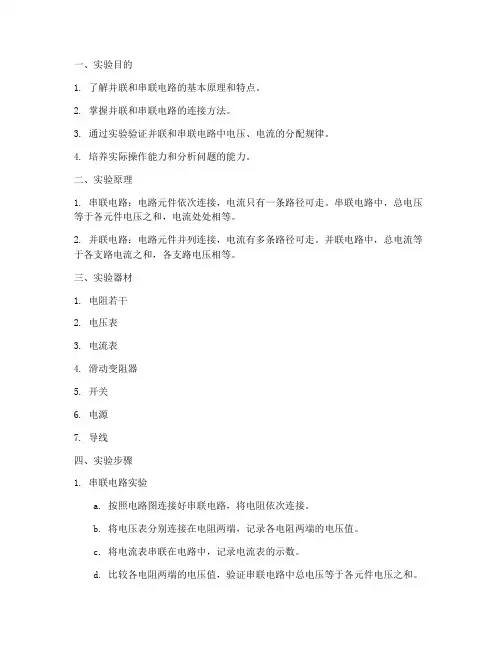

电路并联串联实验报告
一、实验目的1. 了解并联和串联电路的基本原理和特点。
2. 掌握并联和串联电路的连接方法。
3. 通过实验验证并联和串联电路中电压、电流的分配规律。
4. 培养实际操作能力和分析问题的能力。
二、实验原理1. 串联电路：电路元件依次连接，电流只有一条路径可走。
串联电路中，总电压等于各元件电压之和，电流处处相等。
2. 并联电路：电路元件并列连接，电流有多条路径可走。
并联电路中，总电流等于各支路电流之和，各支路电压相等。
三、实验器材1. 电阻若干2. 电压表3. 电流表4. 滑动变阻器5. 开关6. 电源7. 导线四、实验步骤1. 串联电路实验a. 按照电路图连接好串联电路，将电阻依次连接。
b. 将电压表分别连接在电阻两端，记录各电阻两端的电压值。
c. 将电流表串联在电路中，记录电流表的示数。
d. 比较各电阻两端的电压值，验证串联电路中总电压等于各元件电压之和。
e. 改变滑动变阻器的阻值，观察电流表示数的变化，验证串联电路中电流处处相等。
2. 并联电路实验a. 按照电路图连接好并联电路，将电阻并联连接。
b. 将电压表分别连接在电阻两端，记录各电阻两端的电压值。
c. 将电流表分别连接在电阻支路中，记录各支路电流表示数。
d. 比较各电阻两端的电压值，验证并联电路中各支路电压相等。
e. 比较各支路电流表示数，验证并联电路中总电流等于各支路电流之和。
五、实验结果与分析1. 串联电路实验结果：a. 实验数据如下表所示：| 电阻值(Ω) | 电压值 (V) | 电流值 (A) || :--------: | :--------: | :--------: || R1 | U1 | I || R2 | U2 | I || R3 | U3 | I || R4 | U4 | I |b. 实验结论：- 串联电路中，总电压等于各元件电压之和。
- 串联电路中，电流处处相等。
2. 并联电路实验结果：a. 实验数据如下表所示：| 电阻值(Ω) | 电压值 (V) | 电流值 (A) || :--------: | :--------: | :--------: || R1 | U | I1 || R2 | U | I2 || R3 | U | I3 |b. 实验结论：- 并联电路中，各支路电压相等。
初中物理 四个电学实验实验报告和评分表,探究串并联电路中电流和电压的规律,电阻的测量
《探究串联电路中电流的规律》实验报告学校：姓名：实验目的：探究串联电路中的电流规律。
实验器材：电源、电流表、三个小灯泡（其中至少两个规格不同）、开关、导线若干实验电路图：实验步骤：1、检查实验器材。
2、设计实验电路，画出测量A点电流的电路图。
3、按照电路图连接实物电路，检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光，记录A点电流。
4、将电流表分别串联在电路中的B点、C点，并分别记录测量的电流值。
5、换上另外两个规格不同的小灯泡，重复实验一次。
6、整理器材。
实验数据记录表格：实验结论：澧县2021年学生实验操作考核评分表实验名称：探究串联电路中电流的规律学校：姓名：第轮号总分：监考老师：《探究并联电路中电流的规律》实验报告学校： 姓名：实验目的：探究并联电路中干路电流与各支路电流的关系。
实验器材：电源、电流表、三个小灯泡（其中至少两个规格不同）、开关、导线若干。
实验电路图：实验步骤： 1、检查实验器材。
2、设计实验电路，画出测量A 点电流的电路图。
3、按照电路图连接实物电路，检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光，记录A 点电流。
4、将电流表分别串联在电路中的B 点、C 点，并分别记录测量的电流值。
5、换上另外两个规格不同的小灯泡，重复实验一次。
6、整理器材。
实验数据记录表格：实验结论： 。
澧县2021年学生实验操作考核评分表实验名称：探究并联电路电流的规律学校：姓名：第轮号总分：监考老师：《探究串联电路中电压的规律》实验报告实验目的：探究串联电路两端的总电压和各部分电路两端电压的关系。
实验器材：电源、电压表、三个小灯泡（其中至少两个规格不同）、开关、导线若干。
实验步骤：1、检查实验器材。
2、设计实验电路，画出测量A、B两点间电压的电路图。
3、按照电路图连接实物电路，检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光，记录A、B两点间的电压。
(完整)探究串并联电路中电流的规律实验报告单
探究串并联电路中电流的规律班次________ 组次 _________姓名 ___________时间_____【探究目标】探究串联和并联电路的电流关系;【实验器材】电池组、电流表、三个小灯泡(其中两个规格相同）、开关、导线若干.【提出问题】1、串联电路中,各点的电流之间有什么关系?2、并联电路中，干路中的总电流与各个支路电流之间有什么关系？【猜想与假设】1、串联电路中各处电流相等2、并联电路中干路电流等于各支路电流之和【设计与进行实验】（一）探究串联电路中电流的规律1、实验电路图：2、实验步骤：①按照电路图连接实物；②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。
③将电流表分别串联在电路中的A点、B点、C点，并分别记录测量的电流值;④换用另外的小灯泡再测1—2次。
3、实验表格：A点的电流I A B点的电流I B C点的电流I C第一次测量第二次测量第三次测量【分析与论证】实验结论：____________________________（二）探究并联电路中电流的规律1、实验电路图:2、实验步骤：①按照电路图连接实物；②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光.③在这个并联电路中，选取三个关键的点A、B、C。
用电流表分别测出这三点的电流,并分别记录测量的电流值；④换用另外的小灯泡再测1—2次。
4、实验表格：A点的电流I A B点的电流I B C点的电流I C第一次测量第二次测量第三次测量【分析与论证】实验结论：_______________________________________________思考题:1．张明同学“探究串、并联电路的电流规律实验”的电路如图所示，当把电流表分别在A、B、C三处时测得电流如下表所示。
请你帮他完成如下几项工作：测量处A B C电流（A）0。
50.20.3(1）比较上表数据，可以得出结论是: ;(2）张明把电流表接入A点，当闭合开关时发现电流表指针如图所示，出现这种情况的原因是 .(3）当张明更换电压不同的电源后，将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，请你帮忙读出电流大小分别是：A1表为 A, A2表为 A，由此可知过灯泡L2的电流大小为 A。
探究串并联电路中电流的规律实验报告
高山中学探究活动实验报告单
学科：实验名称：探究电流与电压电阻的关系
班级：实验日期：指导教师
学生姓名：合作者
一、探究目标：探究串联和并联电路的电流关系；
二、实验器材：电池组、电流表、三个小灯泡（其中两个规格相同）、开关、导线若干。
三、提出问题
1、串联电路中，各点的电流之间有什么关系？
2、并联电路中,干路中的总电流与各个支路电流之间有什么关系？
四、猜想与假设
1、串联电路中电流的规律：
2、并联电路中电流的规律：
3、五、设计与进行实验
（一）、探究串联电路中电流的规律
1、实验电路图：
2、实验步骤：
①按照电路图连接实物图；
②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。
③将电流表分别串联在电路中的A点、B点、C点，并分别记录测量的电流值；
④换用另外的小灯泡再测1-2次。
4、实验表格：
A点的电流I
A B点的电流I
B
C点的电流I
C
第一次测量
第二次测量
第三次测量
【分析与论证】
实验结论：
（二）、探究并联电路中电流的规律
1、实验电路图：
2、实验步骤：
①按照电路图连接实物图；
②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。
③在这个并联电路中，选取三个关键的点A、B、C。
用电流表分别测出这三点的电流，并分别记录测量的电流值；
④换用另外的小灯泡再测1-2次。
2、实验表格
【分析与论证】实验结论：。
串联并联创新实验报告(3篇)
第1篇一、实验目的1. 理解串联和并联电路的基本原理。
2. 掌握串联和并联电路的连接方法。
3. 通过实验验证串联和并联电路的电压、电流分配规律。
4. 培养创新思维，提高实验操作能力。
二、实验原理串联电路：将多个电阻依次连接起来，形成一个单一的电路。
在串联电路中，电流在各个电阻上保持不变，而电压则按照电阻值成比例分配。
并联电路：将多个电阻分别连接在两个节点之间，形成一个分支电路。
在并联电路中，电压在各个电阻上保持不变，而电流则按照电阻值的倒数成比例分配。
三、实验器材1. 电源：直流电源，电压可调。
2. 电阻：不同阻值电阻若干。
3. 电表：电流表、电压表。
4. 导线：若干。
5. 连接器：若干。
四、实验步骤1. 串联电路连接（1）将电阻依次连接起来，形成一个串联电路。
（2）将电流表串联接入电路中，测量电路中的电流。
（3）将电压表分别接入各个电阻上，测量各个电阻上的电压。
（4）记录实验数据。
2. 并联电路连接（1）将电阻分别连接在两个节点之间，形成一个并联电路。
（2）将电流表分别接入各个电阻的支路中，测量各个电阻上的电流。
（3）将电压表接入电路的两个节点之间，测量电路中的电压。
（4）记录实验数据。
3. 数据分析（1）对比串联和并联电路中的电流、电压分配规律。
（2）分析实验数据，得出结论。
五、实验结果与分析1. 串联电路实验结果（1）电流表测量到的电流在各个电阻上保持不变。
（2）电压表测量到的电压按照电阻值成比例分配。
2. 并联电路实验结果（1）电流表测量到的电流按照电阻值的倒数成比例分配。
（2）电压表测量到的电压在各个电阻上保持不变。
3. 分析通过实验验证了串联和并联电路的电压、电流分配规律，进一步理解了电路的基本原理。
同时，实验过程中培养了创新思维，提高了实验操作能力。
六、实验结论1. 串联电路中，电流在各个电阻上保持不变，电压按照电阻值成比例分配。
2. 并联电路中，电压在各个电阻上保持不变，电流按照电阻值的倒数成比例分配。
电路的串联和并联实验报告
电路的串联和并联实验报告
《电路的串联和并联实验报告》
实验目的：通过串联和并联电路的实验，掌握电路中电阻的串联和并联规律，
加深对电路中电流和电压的理解。
实验仪器：电源、电阻、导线、电压表、电流表
实验原理：串联电路是指电阻依次连接在电路中，电流只有一条路径可以流过，而电压在各个电阻之间分配。
并联电路是指电阻并联连接在电路中，电流可以
选择不同的路径流过，而电压在各个电阻上相等。
实验步骤：
1. 将两个电阻串联连接在电路中，接通电源，测量电阻两端的电压和电流。
2. 将两个电阻并联连接在电路中，接通电源，测量电阻两端的电压和电流。
3. 记录实验数据并进行分析。
实验结果：
在串联电路中，电阻两端的电压之和等于电源电压，而电流相等。
在并联电路中，电阻两端的电压相等，而电流之和等于电源电流。
实验分析：
通过实验数据可以得出串联电路中电阻的阻值相加，而并联电路中电阻的阻值
之和的倒数等于各个电阻阻值倒数之和。
这说明串联电路中电阻增加，电流减小，而并联电路中电阻增加，电流增大。
结论：
通过本次实验，我们深入理解了串联和并联电路中电流和电压的分布规律，掌
握了串联和并联电路的基本原理和特点。
这对我们今后在电路设计和实际应用
中具有重要的指导意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探究串并联电路中电流的规律
【探究目标】
探究串联和并联电路的电流关系；
【实验器材】
电池组、电流表、三个小灯泡（其中两个规格相同）、开关、导线若干。
【提出问题】
1、串联电路中，各点的电流之间有什么关系？
2、并联电路中,干路中的总电流与各个支路电流之间有什么关系？
【猜想与假设】
1、串联电路中电流的规律
2、并联电路中电流的规律
【设计与进行实验】
（一）探究串联电路中电流的规律
1、实验电路图：
2、实验步骤：
①按照电路图连接实物图；
②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。
③将电流表分别串联在电路中的A点、B点、C点，并分别记录测量的电流值；
④换用另外的小灯泡再测1-2次。
A点的电流I A B点的电流I B C点的电流I C
第一次测量0.3A0.3A0.3A
第二次测量0.2A0.2A0.2A
第三次测量0.1A0.1A0.1A
【分析与论证】
实验结论：串联电路中各处电流相等
（二）探究并联电路中电流的规律
1、实验电路图：
2、实验步骤：
①按照电路图连接实物图；
②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。
③在这个并联电路中，选取三个关键的点A、B、C。
用电流表分别测出这三点的电流，并分别记录测量的电流值；
④换用另外的小灯泡再测1-2次。
A点的电流I A B点的电流I B C点的电流I C 第一次测量0.1A0.2A0.3A
第二次测量0.2A0.1A0.3A
第三次测量0.1A0.1A0.2A
【分析与论证】
实验结论：并联电路中干路电流等于各支路电流之和
