单杆双作用液压油缸介绍
单杆双作用活塞式液压缸
中国地质大学远程教学
16
4.1.4 其它液压缸
1.增压缸
增压缸是活塞缸 与柱塞缸组成的复合 缸，但它不是能量转 换装置，只是一个增 压器件。
增压比为大活塞与小柱塞的面积比K＝D 2/d 2 小柱塞缸输出的压力 pb＝ paKηm
增压能力是在降低有效流量的基础上得到的。
增压缸作为中间环节，用在低压系统要求有局部高压油路的场合。
双作用式
中国地质大学远程教学
18
4.1.4 其它液压缸(续2）
3.齿条活塞缸
齿条活塞缸是活塞缸与齿轮齿条机构组成的复合式缸。它将 活塞的直线往复运动转变为齿轮的旋转运动，用在机床的进刀机 构、回转工作台转位、液压机械手等。
中国地质大学远程教学
19
4.2 液压缸的典型结构及组成
4.2.1 液压缸的典型结构举例
摆动运动
{ 摆动缸（摆动马达） 齿轮缸
中国地质大学远程教学
3
4.1.1 活塞式液压缸
1.单杆双作用活塞式液压缸
(1).结构 缸体、活塞、活塞杆、密封、缸盖等
中国地质大学远程教学
4
1.单杆双作用活塞式液压缸
(2).工作原理
无杆腔 进油腔
有杆腔 回油腔
工作原理：因两侧有效作用面积或油液压力不等， 活塞在液压力的作用下，作直线往复运动。
●柱塞粗、受力好。 ●简化加工工艺（缸体内孔和柱塞没有配合，不需精加工；
柱塞外圆面比内孔加工容易。） 应用于行程较长的场合。
职能符号：
中国地质大学远程教学
15
4.1.3 摆动式液压缸
当通入液压油，它的主轴能
输出小于360°的摆动运动
的缸称为摆动式液压缸。常 用于辅助装置，如送料和转 位装置、液压机械手及间歇 进给机构。
液压缸的三种作用方式
液压缸的三种作用方式
液压缸是一种将液体压力转化为机械能的装置，广泛应用于各种机械设备中。
液压缸的三种作用方式分别是单作用、双作用和复合作用。
下面将分别介绍这三种作用方式。
1. 单作用液压缸
单作用液压缸只能在一个方向上施加力，通常是由压力油推动活塞向前运动，而回程则是通过弹簧等外力完成的。
单作用液压缸的结构相对简单，成本较低，但只能在一个方向上施加力，适用范围相对较窄。
常见的应用场合包括推动、升降等。
2. 双作用液压缸
双作用液压缸可以在两个方向上施加力，即既能推动活塞向前运动，也能将活塞向后拉动。
它通常由两个油口，一个是进油口，一个是出油口。
当进油口施加压力油时，活塞向前运动；当出油口施加压力油时，活塞向后运动。
双作用液压缸的结构相对复杂，成本较高，但适用范围广泛，常见的应用场合包括起重、挖掘等。
3. 复合作用液压缸
复合作用液压缸是指在一个液压缸内同时实现单作用和双作用两种作用方式。
它通常由两个油口和一个活塞组成，其中一个油口用于单向进油，另一个油口用于双向进油，活塞上则设有单向阀和双向阀。
当单向进油时，活塞只能向一个方向运动，实现单作用；当双向进油时，活塞可以在两个方向上运动，实现双作用。
复合作用液压缸的结构相对复杂，成本较高，但适用范围更广泛，常见的应用场合包括冶金、矿山等。
以上是液压缸的三种作用方式的详细介绍，每种作用方式都有其特点和适用范围，根据实际需求选择合适的液压缸是非常重要的。
3 液压油缸
Y型圈
带支撑的Y型圈
缓冲装置
当液压缸拖动负载的质量较大、速度较高时，一般应在液压缸 中设缓冲装置，必要时还需在液压传动系统中设缓冲回路，以 免在行程终端发生过大的机械碰撞，导致液压缸损坏。缓冲的 原理是当活塞或缸筒接近行程终端时，在排油腔内增大回油阻 力，从而降低液压缸的运动速度，避免活塞与缸盖相撞。
活塞式液压缸
单活塞杆液压缸的差动连接：
差动连接时，液压缸的有效作用面积是活塞杆的横截面积，与非 差动连接无杆腔进油工况相比，
在输入油压力和流量不变的条件下， 活塞杆伸出速度较大，而推力较小。 实际应用中，液压传动系统常通过 控制阀来改变单活塞杆液压缸的油 路连接，使它有不同的工作方式。 差动连接是在不增加液压泵容量和 功率的条件下，实现快速运动的有 效办法。
半环式连接：连接强度高，但结构复 杂，装拆不便，半环连接多用于高压 和振动较大的场合。
活塞组件的密封
活塞装置主要用来防止液压油的泄漏，良好的密封是液压缸 传递动力、正常动作的保证，根据两个需要密封的耦合面间有 无相对运动，可把密封分为动密封和静密封两大类。 设计或选用密封装置的基本要求是具有良好的密封性能，并 随压力的增加能自动提高密封性，除此以外，摩擦阻力要小、 耐油、抗腐蚀、耐磨、寿命长、制造简单、拆装方便。 常见的密封方法有以下几种。
Y型圈
带支撑的Y型圈
Y形密封圈
Y形圈的密封作用取决于它的唇边对耦合圆的紧密接触程度， 在压力油作用下，唇边对耦合面产生较大的接触压力，从而达 到密封的目的；当液压力升高时，唇边与藕合面贴得更紧，接 触压力更高，密封性能更好。 Y形圈安装时，唇口端面应对着压力高的一侧，当压力变化较 大、滑动速度较高时，要使用支承环，以固定密封圈。
液压缸的结构
液压缸分类
液压缸分类液压缸是一种通过在缸内施加液压力来实现机械运动的装置。
液压缸在工业和机械应用中扮演着关键的角色，广泛应用于各种工程领域。
液压缸的分类通常可以根据不同的标准，如工作原理、结构形式、应用领域等进行。
以下是一些液压缸的常见分类：1. 按照工作原理分类：单作用液压缸：单作用液压缸只能在一个方向上施加力，通常是由压缩弹簧或外部负载提供反向力。
双作用液压缸：双作用液压缸能够在两个方向上施加力，液体压力可以使缸在两个方向上伸出或缩回。
2. 按照结构形式分类：活塞式液压缸：活塞式液压缸是最常见的一种类型，其中液压力作用在活塞上，使得活塞在缸内运动。
柱塞式液压缸：柱塞式液压缸使用柱塞而不是活塞，柱塞在缸内移动以产生机械运动。
膜式液压缸：膜式液压缸使用柔性薄膜而不是活塞或柱塞，薄膜的形变产生机械运动。
3. 按照应用领域分类：工业液压缸：主要用于工业机械、生产线、冶金设备等领域，广泛应用于提供力和运动的场合。
农业液压缸：用于农业机械设备，如拖拉机、收割机等，用于实现各种农业操作。
航空航天液压缸：用于航空航天领域的飞行器和宇航器，要求轻巧、高效、可靠。
4. 按照缸体形状分类：圆筒形液压缸：缸体呈圆筒形状，是最常见的液压缸形式，适用于多种应用。
方形液压缸：缸体呈方形或矩形形状，用于特殊的工程和空间限制的场合。
5. 按照使用介质分类：油液液压缸：使用液体油作为介质，是最常见的液压缸类型。
水液液压缸：使用水作为液压介质，适用于一些特殊环境和应用。
这些分类并非是绝对的，很多液压缸可能同时具有多种特征。
在选择液压缸时，需要考虑其工作条件、负载要求、空间限制以及使用环境等因素。
不同类型的液压缸在不同的应用场景中都有各自的优势和适用性。

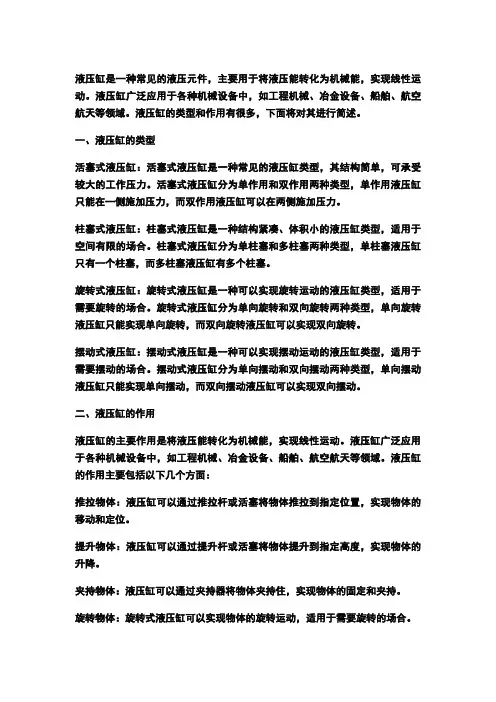

简述液压缸的类型及作用
液压缸是一种常见的液压元件，主要用于将液压能转化为机械能，实现线性运动。
液压缸广泛应用于各种机械设备中，如工程机械、冶金设备、船舶、航空航天等领域。
液压缸的类型和作用有很多，下面将对其进行简述。
一、液压缸的类型活塞式液压缸：活塞式液压缸是一种常见的液压缸类型，其结构简单，可承受较大的工作压力。
活塞式液压缸分为单作用和双作用两种类型，单作用液压缸只能在一侧施加压力，而双作用液压缸可以在两侧施加压力。
柱塞式液压缸：柱塞式液压缸是一种结构紧凑、体积小的液压缸类型，适用于空间有限的场合。
柱塞式液压缸分为单柱塞和多柱塞两种类型，单柱塞液压缸只有一个柱塞，而多柱塞液压缸有多个柱塞。
旋转式液压缸：旋转式液压缸是一种可以实现旋转运动的液压缸类型，适用于需要旋转的场合。
旋转式液压缸分为单向旋转和双向旋转两种类型，单向旋转液压缸只能实现单向旋转，而双向旋转液压缸可以实现双向旋转。
摆动式液压缸：摆动式液压缸是一种可以实现摆动运动的液压缸类型，适用于需要摆动的场合。
摆动式液压缸分为单向摆动和双向摆动两种类型，单向摆动液压缸只能实现单向摆动，而双向摆动液压缸可以实现双向摆动。
二、液压缸的作用液压缸的主要作用是将液压能转化为机械能，实现线性运动。
液压缸广泛应用于各种机械设备中，如工程机械、冶金设备、船舶、航空航天等领域。
液压缸的作用主要包括以下几个方面：推拉物体：液压缸可以通过推拉杆或活塞将物体推拉到指定位置，实现物体的移动和定位。
提升物体：液压缸可以通过提升杆或活塞将物体提升到指定高度，实现物体的升降。
夹持物体：液压缸可以通过夹持器将物体夹持住，实现物体的固定和夹持。
旋转物体：旋转式液压缸可以实现物体的旋转运动，适用于需要旋转的场合。
摆动物体：摆动式液压缸可以实现物体的摆动运动，适用于需要摆动的场合。
总之，液压缸是一种常见的液压元件，主要用于将液压能转化为机械能，实现线性运动。
液压缸的类型和作用有很多，不同类型的液压缸适用于不同的场合，可以实现推拉、提升、夹持、旋转、摆动等不同的运动方式，广泛应用于各种机械设备中。

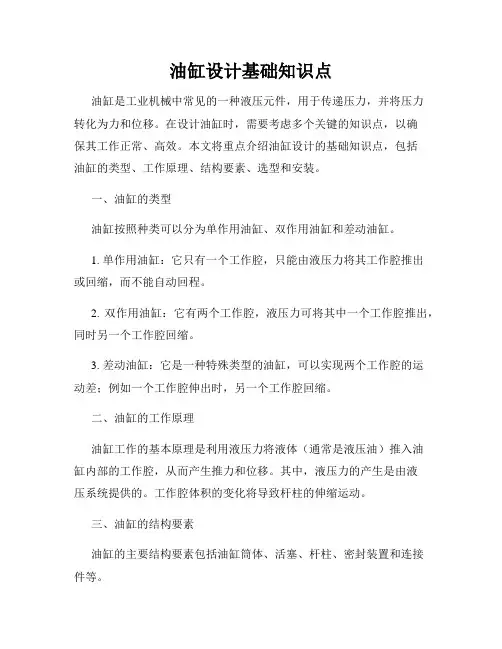

油缸设计基础知识点
油缸设计基础知识点油缸是工业机械中常见的一种液压元件，用于传递压力，并将压力转化为力和位移。
在设计油缸时，需要考虑多个关键的知识点，以确保其工作正常、高效。
本文将重点介绍油缸设计的基础知识点，包括油缸的类型、工作原理、结构要素、选型和安装。
一、油缸的类型油缸按照种类可以分为单作用油缸、双作用油缸和差动油缸。
1. 单作用油缸：它只有一个工作腔，只能由液压力将其工作腔推出或回缩，而不能自动回程。
2. 双作用油缸：它有两个工作腔，液压力可将其中一个工作腔推出，同时另一个工作腔回缩。
3. 差动油缸：它是一种特殊类型的油缸，可以实现两个工作腔的运动差；例如一个工作腔伸出时，另一个工作腔回缩。
二、油缸的工作原理油缸工作的基本原理是利用液压力将液体（通常是液压油）推入油缸内部的工作腔，从而产生推力和位移。
其中，液压力的产生是由液压系统提供的。
工作腔体积的变化将导致杆柱的伸缩运动。
三、油缸的结构要素油缸的主要结构要素包括油缸筒体、活塞、杆柱、密封装置和连接件等。
1. 油缸筒体：作为液压缸内部的腔体，承受着液压力，并提供了活塞和杆柱的导向座。
2. 活塞：活塞与油缸筒体内壁密封，并将液体压力转化为推力。
3. 杆柱：连接活塞与外界负载，将活塞的推力传递给负载物体。
4. 密封装置：确保油缸内外液体不互通，防止泄漏和损坏。
5. 连接件：将油缸固定在机械装置上，并与液压系统相连，传递液压力。
四、油缸的选型油缸的选型需要考虑多个因素，如推力要求、作用方式、工作温度、工作条件等。
在进行选型时，需要参考油缸的参数表、技术手册以及相关规范。
五、油缸的安装油缸的安装需要注意以下几个方面：1. 确保油缸与负载物体正确连接，并保持合适的位置和方向。
2. 必须使用适当的固定装置，保证油缸与机械装置的牢固连接。
3. 在安装之前，应仔细清洁油缸和连接件，确保没有异物和污垢。
4. 在安装过程中，需要遵循相关的技术要求和安全措施。
总结：油缸设计的基础知识点涵盖了油缸的类型、工作原理、结构要素、选型和安装等方面。
液压缸详细介绍
液压缸的结构•液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。
上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、缸筒6、缸盖10、活塞4、活塞杆7和导向套8等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。
活塞与活塞杆采用卡键连接，为了保证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11和防尘圈12。
下面对液压缸的结构具体分析。
3.2.1 缸体组件•缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。
3.2.1.1 缸筒与端盖的连接形式常见的缸体组件连接形式如图3.10所示。
(1)法兰式连接（见图a），结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。
(2)半环式连接（见图b），分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。
半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。
(3)螺纹式连接（见图f、c），有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。
•(4)拉杆式连接（见图d），结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。
只适用于长度不大的中、低压液压缸。
(5)焊接式连接（见图e），强度高，制造简单，但焊接时易引起缸筒变形。
•3.2.1.2 缸筒、端盖和导向套的基本要求•缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造，要求表面粗糙度在 0.1～0.4μm，使活塞及其密封件、支承件能顺利滑动，从而保证密封效果，减少磨损；缸筒要承受很大的液压力，因此，应具有足够的强度和刚度。
单作用油缸和双作用油缸的区别
单作用油缸是指其中一个方向的运动用油压实现，返回时靠自重或弹簧等外力，这种油缸的两个腔只有一端有油，另一端则与空气接触。
双作用油缸就是两个腔都有油，两个方向的动作都要靠油压来实现。
双作用油缸是能由活塞的两侧输入压力油的油缸。
双作用油缸执行器是液压系统的主要的输出设备，虽然在大小、类型和设计结构上各有不同，通常这部分也是最能被观察到的部分。
这些执行器将液体压力转换成快速的、可控的线性运动或力，从而驱动负载。
一个典型的双作用油缸，活塞伸展时产生的力会略大于收缩的力，虽然在每个活塞上收到的压力一致，但因为暴露在液压流体中的有效面积不同，因而力也不同。
最简单的执行器的构造是一个简单作用的油缸体，液体在活塞的一边，仅在一个方向产生输出的力和运动。
重力或外部的弹簧能使活塞回归到起始位置，而液体重新回到缸体中。
当活塞杆进行曲伸时候，一个双作用的缸体将液体从活塞的任一端产生力或运动。
活塞外直径和缸体内直径之间的密封必须能同时处理方向和运动的问题。
此外，这里还可以是双端杆缸体，它通过缸体的后部盖增加了一个活塞杆伸展运动。
根据基本的液压关系（帕斯卡定律），由缸体产生的线性压力的大小是系统流体压力Ｐ与活塞的有效面积Ａ的乘积，即Ｆ＝ＰＡ。
当然，摩擦力和其他实际损耗会降低力的效果。
一种执行器的变通类型是一个活塞式样缸体，采用直径活塞杆可适应各种环境，全活塞的直径设计，可在压力或冲击的环境中的在长行程的水平元件或垂直方向有负荷状态下，避免了活塞杆弯曲。
活塞连接在一个高强度的钢活塞杆上，活塞杆的另一端与连接活塞端。
通常采用表面硬化或镀铬杆方式，使其表面的处理十分细腻，保证密封效果的长时间使用。
活塞必须与缸体精确贴合，每个部份都是严格的柱体，而且是经过精密处理的，以产生平滑的输出运动。
缸体、节流阀盖、活塞、活塞杆、密封件，以及活塞和活塞杆的轴承面。
通常，对于工业的各个环节，它能耐受20，000kPa（持续压力）以内的压力；对于搅拌和压力的应用，可达到55，000kPa。
