站用变压器高低压保险熔断的处理通用版
站用变压器高低压保险熔断处理
站用变压器高低压保险熔断处理简介站用变压器是电力系统中的重要组成部分，用于将高压输电线路的电能转换为供给低压负载使用的电能。
在使用过程中，由于各种因素的影响，站用变压器有可能出现高低压保险熔断的情况。
本文将介绍站用变压器高低压保险熔断的处理方法。
高压保险熔断处理方法高压保险熔断是指站用变压器输入侧高压侧的保险熔断器发生断开。
出现高压保险熔断的原因可能有多种，例如输入电源电压波动大、过电流或短路等。
以下是处理高压保险熔断的方法：1.检查电源电压波动：首先应检查输入电源电压是否波动较大，如果是，则需要采取措施稳定电压，例如通过添加稳压装置或更换电源线路等。
2.检查过电流或短路：如果输入电流超过了变压器的额定电流或发生了短路，都有可能引起高压保险熔断。
在处理这种情况时，首先应检查变压器的额定电流是否合适，如果不合适，应更换合适的变压器。
同时，还应检查输入电路是否有短路现象，如果有短路，需要修复短路处的故障。
3.更换保险熔断器：如果以上两种方法仍然无法解决高压保险熔断的问题，可能需要考虑更换保险熔断器。
在更换保险熔断器时，应确保新的保险熔断器的额定电流能够满足变压器的需求，并且要按照规定的操作步骤进行更换。
低压保险熔断处理方法低压保险熔断是指站用变压器输出侧低压侧的保险熔断器发生断开。
出现低压保险熔断的原因可能有多种，例如负载过大、短路或过载等。
以下是处理低压保险熔断的方法：1.检查负载情况：首先应检查站用变压器的负载是否过大，如果负载超过了变压器的额定容量，应考虑减少负载。
如果负载合理且低压保险熔断仍然发生，可能需要考虑更换更高容量的变压器。
2.检查短路或过载：如果低压保险熔断发生的原因是短路或过载，首先应检查输出电路是否有短路现象，如果有短路，需要修复短路处的故障。
同时，还应检查负载是否过载，如果过载，应考虑减少负载或更换更高容量的变压器。
3.更换保险熔断器：如果以上方法仍然无法解决低压保险熔断的问题，可能需要考虑更换保险熔断器。
站用变压器高低压保险熔断的处（三篇）
站用变压器高低压保险熔断的处站用变的高压保险,主要是反映变压器内部故障的。
当然低压侧有短路故障而低压保险未熔断时，故障越级也会使高压保险熔断。
一般来说，高压保险熔断时我们可按以下步骤检查处理：（1）拉开低压侧刀闸，检查低压侧母线无故障后把负荷倒至备用站变。
（2）拉开故障站变高压侧刀闸，然后检查高压保险熔断的相别。
（3）明确高压保险熔断的相别后，对站用变进行外部检查，包括高低压套管有无裂纹、变压器温度是否正常、有无油外溢甚至冒烟现象。
（4）如外部检查没有发现明显异常，应拆下高低压侧电缆分别测量高低压侧电缆的对地和相间绝缘是否正常。
（5）如高低压电缆无异常，应测量变压器高对地、低对地和高对低的绝凳欠裾！?/FONT（6）如以上检查无异常，可更换保险后试送一次，若再次熔断，则不经内部检查并实验合格不得投入运行。
因为器身内部的某些故障如铁芯故障、匝间绝缘破坏、绕组匝间、层间短路都会使高压保险熔断，而对于这些故障，兆欧表并不能都一一有效的检查出来。
站用变低压保险熔断一般按以下步骤进行：（1）将低压侧刀闸和高压侧刀闸拉开（2）拉开低压母线上全部其他分路，检查母线有无异常（3）如母线无异常则更换保险后试送母线（4）逐个试送分路以查出故障点（5）对于有故障的分路，应查明其保险未熔断的原因（6）最后恢复原正常运行方式站用变压器高低压保险熔断的处（二）高低压保险熔断器是电力系统中常见的一种设备，用于保护变压器免受电流过载或短路的损害。
在变压器高低压保险熔断器处理中，需要遵循一定的程序和安全措施。
以下是一个____字的范本，详细介绍了变压器高低压保险熔断器的处理步骤和注意事项。
第一章：引言1.1 背景介绍变压器是电力系统中常用的重要设备，用于将高电压转变为低电压或低电压转变为高电压。
变压器的正常工作对电力系统的稳定运行至关重要，而过载或短路可能导致变压器损坏或火灾等安全问题。
因此，在变压器的高低压侧设置保险熔断器是很有必要的，它可以在出现故障时及时切断电流，保护变压器的安全运行。

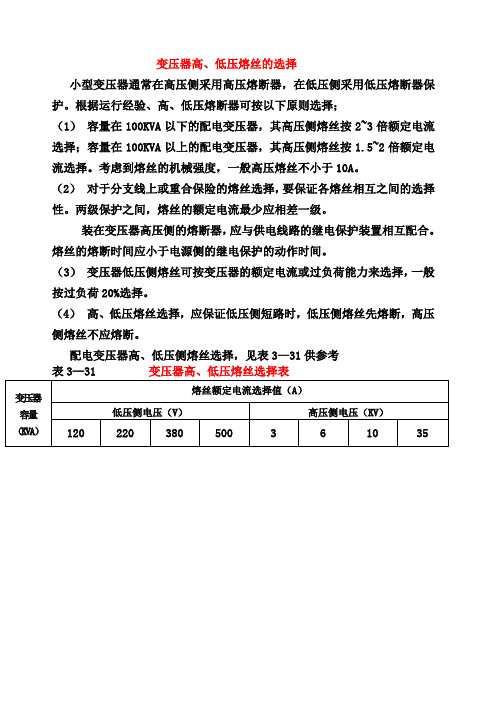

变压器高、低压熔丝选择表
变压器高、低压熔丝的选择
小型变压器通常在高压侧采用高压熔断器，在低压侧采用低压熔断器保护。
根据运行经验、高、低压熔断器可按以下原则选择；
（1）容量在100KVA以下的配电变压器，其高压侧熔丝按2~3倍额定电流选择；容量在100KVA以上的配电变压器，其高压侧熔丝按1.5~2倍额定电流选择。
考虑到熔丝的机械强度，一般高压熔丝不小于10A。
（2）对于分支线上或重合保险的熔丝选择，要保证各熔丝相互之间的选择性。
两级保护之间，熔丝的额定电流最少应相差一级。
装在变压器高压侧的熔断器，应与供电线路的继电保护装置相互配合。
熔丝的熔断时间应小于电源侧的继电保护的动作时间。
（3）变压器低压侧熔丝可按变压器的额定电流或过负荷能力来选择，一般按过负荷20%选择。
（4）高、低压熔丝选择，应保证低压侧短路时，低压侧熔丝先熔断，高压侧熔丝不应熔断。
配电变压器高、低压侧熔丝选择，见表3—31供参考
表3—31 变压器高、低压熔丝选择表。
站用变压器高低压保险熔断的处理(正式)
编订：__________________单位：__________________时间：__________________站用变压器高低压保险熔断的处理(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-3458-61 站用变压器高低压保险熔断的处理(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
站用变高压保险熔断站用变的高压保险,主要是反映变压器内部故障的。
当然低压侧有短路故障而低压保险未熔断时，故障越级也会使高压保险熔断。
一般来说，高压保险熔断时我们可按以下步骤检查处理：（1）拉开低压侧刀闸，检查低压侧母线无故障后把负荷倒至备用站变。
（2）拉开故障站变高压侧刀闸，然后检查高压保险熔断的相别。
（3）明确高压保险熔断的相别后，对站用变进行外部检查，包括高低压套管有无裂纹、变压器温度是否正常、有无油外溢甚至冒烟现象。
（4）如外部检查没有发现明显异常，应拆下高低压侧电缆分别测量高低压侧电缆的对地和相间绝缘是否正常。
（5）如高低压电缆无异常，应测量变压器高对地、低对地和高对低的绝凳欠裾！?/FONT> （6）如以上检查无异常，可更换保险后试送一次，若再次熔断，则不经内部检查并实验合格不得投入运行。
因为器身内部的某些故障如铁芯故障、匝间绝缘破坏、绕组匝间、层间短路都会使高压保险熔断，而对于这些故障，兆欧表并不能都一一有效的检查出来。
变配电所直流系统熔断器熔断故障与处理(高铁变电设备检修)
直流系统熔断器故障处理
若空气开关正常，应检查熔断器熔丝是否熔断，若熔断器熔丝 熔断，应检查有无短路的地方，若有短路的线路和设备，处理好后 更换新的熔断器，告警即可解除。
若微机监控装置没有蓄电池充放电空开跳闸或熔丝断告警功能。 当微机监控装置发出蓄电池电压过低告警时，应检查微机监控装置 显示的直流电压是否正常。
直流系统熔断器故障处理
直流系统熔断器故障处理
1．交流监视继电器输入保护熔断器熔断故障与处理 当微机监控装置发出交流电源故障告警时，利用万用表测量交 流输入工作电源正常，微机监控装置显示交流输入电压正常时， 应检查交流监视继电器的任一相输入保护熔断器熔丝是否熔断， 若熔断器熔丝熔断，更换新的熔断器，告警即可解除。
ቤተ መጻሕፍቲ ባይዱ
直流系统熔断器故障处理
2．整流器输出空气开关跳闸或熔丝熔断与处理 当微机监控装置发出输出空气开关故障或熔丝熔断告警时，说明 整流器的输出空气开关故障跳闸或熔丝熔断。应检查整流器的输 出空气开关是否正常，若空气开关已经损坏，应检查有无短路的 地方，若有短路的线路和设备，处理好后更换新的空气开关。
直流系统熔断器故障处理
若空气开关正常，应检查熔断器熔丝是否熔断，若熔断器熔 丝熔断，应检查有无短路的地方，若有短路的线路和设备，处理 好后更换新的熔断器，告警即可解除。
直流系统熔断器故障处理
3．蓄电池充放电空气开关跳闸或熔丝熔断故障与处理 当微机监控装置发出蓄电池充放电空气开关跳闸或熔丝熔断告警时， 说明蓄电池充放电空气开关跳闸或熔丝熔断。应检查蓄电池的充放 电空气开关是否正常，若空气开关已经损坏，应检查有无短路的地 方，若有短路的线路和设备，处理好后更换新的空气开关。
直流系统熔断器故障处理
若显示的直流电压正常，观看微机监控装置显示蓄电池组及单 节蓄电池电压是否正常，若蓄电池电压不正常，应检查熔断器熔丝 是否熔断，若熔断器熔丝熔断，应检查有无短路的地方，若有短路 的线路和设备，处理好后更换新的熔断器，告警即可解除。
处理处理电压互感器、站用变高压熔断器熔断的经验
（1）处理发生电压互感器或站用变两相以上高压
失去电源，10 kVⅡ段电压互感器 V 相熔断器熔断。变 熔断器熔断时，不允许试送，经检修人员试验合格后方
电运维人员通过站用电屏上的三相电压来判断，检查 可试送。
出故障点后，再到 10 kV 开关室进行检查，发现 10 kV
（2）处理发生电压互感器、站用变单相高压熔断器
熔断器熔断的这方面的内容，我认为在这里有必要和
事后，经专业人员对事故原因分析认为，10 kV 站
大家分析一下。
用变 U，V 相在第一次熔断器熔断时即存在相间短路
电压互感器、站用变的高压熔断器熔断，可分为单 故压熔断器熔断和两相、三相高压熔断器熔断，单相 闸时的电弧长度。该变电站 10 kV 开关柜母线室全部
（2）事发时，马某家中的剩余电流动作保护器没有 95598，并现场看守，防止人畜接近，避免发生触电事
正确动作。
故。
2018-12-17 收稿
50 农村电工 第 27 卷 2019 年第 3 期
巨大的事故，危及人身和设备的安全。
进行检查，是造成这次事故的主要原因。为了吸取这
某地 7 月 27 日 20：20 左右，大部分地区遭遇雷雨 次事故的经验教训，防止类似事故再次发生，在今后处
的袭击，监控中心发现某变电站通道停止、直流接地。 理电压互感器、站用变高压熔断器熔断时要做到：
变电运维人员立即赶往事故现场，发现 10 kV 站用变
用电二次母线无故障后，可将站用电负荷倒至另一台 况下，造成相间弧光短路，引起这次事故的发生。
站用变供电，对高压熔断器熔断的站用变做好安全措
这次事故中，电压互感器、站用变高压熔断器同时
施后，应对其进行外部检查并测量绝缘电阻，无异常 熔断两相，没有引起重视。只考虑到尽快恢复站用电，
站用变压器高低压保险熔断的处理
站用变压器高低压保险熔断的处理变压器高低压保险熔断是变压器保护系统中的重要组成部分。
在变压器运行过程中，由于各种原因可能会发生高压或低压异常情况，这将对变压器的安全运行产生严重影响，甚至可能导致变压器事故发生。
因此，对于变压器高低压保险熔断的处理非常重要。
下面将分析变压器高低压保险熔断的处理方法。
1. 变压器高压保险熔断的处理方法当变压器发生高压异常时，需要及时采取措施处理，以保护变压器的安全运行。
以下是变压器高压保险熔断的处理方法：1.1 停机检修当发现变压器高压保险熔断时，首先应立即停止变压器运行，并切断变压器的供电源。
随后，对变压器高压保险进行彻底检修，查找高压保险熔断的原因。
1.2 检查高压线路检查变压器高压线路，排除可能存在的问题，例如是否存在线路短路、过载或线路断裂等情况。
如果发现问题，需要及时修复，确保高压线路的正常供电。
1.3 更换高压保险如果高压保险熔断后，检查线路未发现问题，可能是高压保险本身出现故障。
这时，需要将故障的高压保险更换为新的保险，确保其正常工作。
1.4 加强维护管理为了避免高压保险熔断的再次发生，需要加强对变压器的维护管理。
定期对高压保险进行检测和维护，确保其工作可靠。
同时，加强对供电系统的监控，及时发现高压异常情况，采取相应的措施。
2. 变压器低压保险熔断的处理方法当变压器发生低压异常时，同样需要采取措施处理，以保护变压器的安全运行。
以下是变压器低压保险熔断的处理方法：2.1 停机检修当发现变压器低压保险熔断时，首先应停止变压器运行，并切断变压器的供电源。
随后，对变压器低压保险进行彻底检修，查找低压保险熔断的原因。
2.2 检查负载电流低压保险熔断可能是由于负载电流过大导致的。
因此，需要检查变压器的负载情况，确保变压器的负载在正常范围内。
2.3 检查低压线路检查低压线路，是否存在线路短路、过载或线路断裂等情况。
如果发现问题，需要及时修复，确保低压线路的正常供电。
站用变压器高低压保险熔断的处理范本（2篇）
站用变压器高低压保险熔断的处理范本变压器是电力系统中非常重要的设备之一，其作用是将高电压变成低电压或将低电压变成高电压，以满足不同电气设备的用电需求。
然而，在变压器运行过程中，由于各种原因可能会发生高低压保险熔断的情况，这时需要及时采取相应措施进行处理，以确保电力系统的安全和稳定运行。
下面给出一份站用变压器高低压保险熔断的处理范本。
一、触发保险熔断保护装置当变压器发生高低压保险熔断时，首先需要检查触发保险熔断保护装置是否正常运行，以确保其能够及时切断故障回路，防止进一步损坏变压器和其他设备。
1.检查保险熔断器：检查保险熔断器的状态，确认是否有熔化现象，若有则需要更换新的保险熔断器。
同时，检查保险熔断器的安装是否牢固，接触良好，无松动现象。
2.检查熔断器的触发装置：检查熔断器的触发装置是否故障，如存在故障需要进行修复或更换。
3.检查保护继电器：检查保护继电器的工作状态，确认其是否正常接收到保护信号并及时触发保险熔断。
二、确认故障原因并排除故障当变压器发生高低压保险熔断时，需要尽快确认故障原因，并采取相应措施予以排除。
1.检查变压器绝缘状态：通过绝缘测试仪检查变压器的绝缘电阻是否正常，确认绝缘状态是否良好。
2.检查变压器油位和油质：检查变压器油位和油质是否正常，如果油位偏低或油质污浊需要及时补充或更换变压器油。
3.检查冷却系统：检查变压器冷却系统是否正常工作，包括水冷却系统和风冷却系统等。
如发现故障需要进行维修或更换。
4.检查变压器绕组和接线：检查变压器绕组和接线是否正常，无短路和接触不良现象。
5.检查外部负荷：检查变压器的外部负荷是否超过额定负荷范围，如超过需要采取相应措施减轻负荷，以避免再次发生高低压保险熔断。
三、修复变压器故障当确认故障原因后，需要采取相应措施进行修复变压器故障，以确保其正常运行。
1.修复绝缘故障：如果变压器存在绝缘故障，需要进行相应的绝缘修复，如绝缘包扎、绝缘油浸等。
2.修复冷却系统故障：如果变压器的冷却系统存在故障，需要进行相应的维修，如更换水冷却系统的泵或修理风冷却系统的风机。
10kV母线PT高低压保险熔断
12
注意：更换TV保险时应更换同容 量保险，更换后再断，应进行试 验检查。 对于35kV室外保险应由检修人员 更换。
精品课件
13
PT低压侧保险熔断或小空开跳闸象征：
和PT高压侧保险熔断的象征基本相同， 不同之处是，不发“10kV母线接地”信号。
精品课件
14
PT低压保险熔断或 小空开跳闸处理步骤（以I母PT为例）
精品课件
18
PT的二次并列
情况1：
如果PT单独检修，此时可以进行PT的并列： 1、合上母联开关（一定要先并列一次） 2、使用PT并列把手进行二次并列 3、断开欲停PT二次开关 4、将欲停PT转至检修状态
精品课件
19
并列后的恢复操作： 1、将欲停PT转至运行状态 2、PT检修时如果拆动了接线，并列前应进 行核相工作，投入欲停PT二次开关
精品课件
10
（3）取下一次保险，用万用表测量，查找出熔断 的一次保险。更换相同型号的一次保险。
（4）将PT恢复送电： ①检查送电范围内接地刀闸（装置）已拉开，接地 线已拆除 ②将10kVⅠ母线PT小车由检修位置推至试验位置 ③装上10kVⅠ母线PT小车二次插件 ④将10kVⅠ母线PT小车由试验位置推至工作位置 ⑤合上10kVⅠ母线PT二次计量开关ABC 三相三只 ⑥合上10kVⅠ母线PT二次保护开关ABC 三相三只 ⑦检查10kVⅠ母线电压指示正确
（1）正确判断出故障性质：应首先查明是哪一个小开关跳闸， 然后确定该二次开关所带负荷情况，对继电保护和自动装置做 相应处理（退出#1主变保护#1屏和#2屏的22LP低压侧复合电 压压板），将情况上报调度；
（2）到高压室10kV 007 PT柜处，打开上柜门，合上跳闸的小 空开；
站用变压器高低压保险熔断的处理示范文本
站用变压器高低压保险熔断的处理示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月站用变压器高低压保险熔断的处理示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
站用变高压保险熔断站用变的高压保险,主要是反映变压器内部故障的。
当然低压侧有短路故障而低压保险未熔断时，故障越级也会使高压保险熔断。
一般来说，高压保险熔断时我们可按以下步骤检查处理：（1）拉开低压侧刀闸，检查低压侧母线无故障后把负荷倒至备用站变。
（2）拉开故障站变高压侧刀闸，然后检查高压保险熔断的相别。
（3）明确高压保险熔断的相别后，对站用变进行外部检查，包括高低压套管有无裂纹、变压器温度是否正常、有无油外溢甚至冒烟现象。
（4）如外部检查没有发现明显异常，应拆下高低压侧电缆分别测量高低压侧电缆的对地和相间绝缘是否正常。
（5）如高低压电缆无异常，应测量变压器高对地、低对地和高对低的绝凳欠裾！?/FONT>（6）如以上检查无异常，可更换保险后试送一次，若再次熔断，则不经内部检查并实验合格不得投入运行。
因为器身内部的某些故障如铁芯故障、匝间绝缘破坏、绕组匝间、层间短路都会使高压保险熔断，而对于这些故障，兆欧表并不能都一一有效的检查出来。
站用变低压保险熔断一般按以下步骤进行：（1）将低压侧刀闸和高压侧刀闸拉开（2）拉开低压母线上全部其他分路，检查母线有无异常（3）如母线无异常则更换保险后试送母线（4）逐个试送分路以查出故障点（5）对于有故障的分路，应查明其保险未熔断的原因（6）最后恢复原正常运行方式请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作规程编号：YTO-FS-PD737
站用变压器高低压保险熔断的处理通
用版
In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
站用变压器高低压保险熔断的处理
通用版
使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
站用变高压保险熔断
站用变的高压保险,主要是反映变压器内部故障的。
当然低压侧有短路故障而低压保险未熔断时，故障越级也会使高压保险熔断。
一般来说，高压保险熔断时我们可按以下步骤检查处理：
（1）拉开低压侧刀闸，检查低压侧母线无故障后把负荷倒至备用站变。
（2）拉开故障站变高压侧刀闸，然后检查高压保险熔断的相别。
（3）明确高压保险熔断的相别后，对站用变进行外部检查，包括高低压套管有无裂纹、变压器温度是否正常、有无油外溢甚至冒烟现象。
（4）如外部检查没有发现明显异常，应拆下高低压侧电缆分别测量高低压侧电缆的对地和相间绝缘是否正常。
（5）如高低压电缆无异常，应测量变压器高对地、低对地和高对低的绝凳欠裾！?/FONT>
（6）如以上检查无异常，可更换保险后试送一次，若再次熔断，则不经内部检查并实验合格不得投入运行。
因为器身内部的某些故障如铁芯故障、匝间绝缘破坏、绕组匝间、层间短路都会使高压保险熔断，而对于这些故障，兆欧表并不能都一一有效的检查出来。
站用变低压保险熔断
一般按以下步骤进行：
（1）将低压侧刀闸和高压侧刀闸拉开
（2）拉开低压母线上全部其他分路，检查母线有无异常
（3）如母线无异常则更换保险后试送母线
（4）逐个试送分路以查出故障点
（5）对于有故障的分路，应查明其保险未熔断的原因
（6）最后恢复原正常运行方式
