整体式现浇钢筋混凝土单向板肋梁楼盖课程设计
现浇整体式的钢筋混凝土单向板肋梁楼盖设计
学院设计说明书院系：课程：现浇整体式的钢筋混凝土单向板肋梁楼盖设计题目：指导教师：设计人：专业班级：成绩：目录1设计题目及目的 (1)1.1 设计题目 (1)1.2 设计目的 (1)1.3 设计内容 (1)1.4 设计资料 (2)2 板的设计——按考虑塑性内力重分布设计 (3)2.1 荷载计算 (3)2.2 计算简图 (4)2.3弯矩设计值 (4)2.4截面承载力计算 (5)2.5配筋示意图 (5)3 次梁设计——按考虑塑性内力重分布设计 (6)3.1 荷载设计值： (6)3.2 计算简图 (6)3.3弯矩、剪力设计值 (7)3.4截面承载力计算 (7)3.5配筋示意图 (9)4 主梁设计——主梁内力按弹性理论设计： (10)4.2 计算简图 (10)4.3 内力设计值计算及包络图绘制 (11)4.4 弯矩、剪力包络图绘制 (12)4.5 配筋计算承载力计算 (13)4.6 两侧附加横向钢筋的计算： (14)4.7 主梁正截面抗弯承载力图（材料图）、纵筋的弯起和截断： (14)单向板肋梁楼盖课程设计任务书1设计题目及目的1.1 设计题目现浇整体式的钢筋混凝土单向板肋梁楼盖设计。
1.2 设计目的○1.掌握现浇钢筋混凝土单向板肋梁楼盖结构布置的一般原则。
○2.掌握板、次梁、主梁等构件截面尺寸的确定。
○3.掌握单向板肋梁楼盖的计算方法和配筋构造。
○4.掌握工程设计计算书的书写格式。
○5.学习现浇单向板肋梁楼盖结构施工图的绘制。
○6.进行结构工程师的基本训练，为此要求:a）.算书必须字迹端正，书面整洁，条理清楚，便于查询校核。
b）.施工图力求正确，图画布置均匀美观，线条清晰，字迹工整清楚，尺寸无误，用工程字体书写，能基本上符合施工图的要求。
1.3 设计内容1、完成设计说明书一份，其内容如下：(1) 结构平面布置：墙体、柱网、主梁、次梁、板、过梁、圈梁;(2) 板的承载力计算（内力按塑性内力重分布计算)；(3) 次梁承载力计算（内力按塑性内力重分布计算)；(4) 主梁承载力计算（内力按弹性理论计算)；2、绘制结构施工图（1#图纸一张）：(1)二层结构平面布置图比例1: 100(2) 扳的配筋图比例1: 50~1： 100(3) 次梁配筋图比例1: 30~1： 50(4) 主梁配筋图比例1: 20~1: 50(5) 结构设计说明。
钢筋混凝土单向板肋梁楼盖课程设计
钢筋混凝土整体式单向板肋形楼盖结构课程设计任务书一、设计目的梁板结构是钢筋混凝土结构的重点，而结构布置、荷载统计、内力分析、截面计算、施工图绘制是结构设计的基本程序。
通过本设计使学生对所学课程内容加深理解，并利用所学知识解决实际问题；培养学生正确的设计观点、设计方法和一定的计算、设计能力，使其掌握单向板肋形楼盖的设计方法和步骤；培养学生用图纸和设计计算书表达设计意图的能力，进一步掌握结构施工图的绘制方法。
二、设计题目设计某工业厂房现浇整体式钢筋混凝土肋形楼盖。
三、设计资料：（根据附表任选一体号进行设计。
）厚砖墙砌筑。
L2L12、楼面构造及荷载：（1）、现浇板面面层采用20mm厚水泥砂浆，20KN/m3；现浇钢筋砼板容重25KN/m3；板底、梁侧均为15mm厚的混合砂件浆粉刷17KN/m3。
（2）、楼面均布活荷载见附表。
3、材料：采用C20砼；板中钢筋及梁中箍筋均用I级，其它均用Ⅱ级钢筋。
4、板、次梁、主梁的端支座搁置长度分别为120mm、180mm、240mm。
钢筋混凝土柱截面尺寸为350mm×350mm。
四、设计任务及要求：本课程设计的内容主要包括计算书和配筋施工图两大部分。
（一）、计算说明书一份，应包括：1、楼盖的梁格布置：要求确定柱网尺寸、主、次梁间距和跨度。
2、单向板的设计：要求按塑性方法设计，包括截面尺寸的选定、计算跨度的确定、荷载计算以及各跨中截面和支座截面的配筋计算。
3、次梁的设计：要求按塑性方法设计，具体计算同板。
4、主梁的设计：要求按弹性方法设计，除同板和次梁的计算外，还要求绘制弯矩包络图，并根据此图进行配筋。
要求计算书书写字体一律采用仿宋体，计算准确，必要的示意图不得用徒手画，并要求有大概的比例概念。
（二）、施工图两张，应包括：1、3#图要求绘制梁、板结构平面布置图及板平面配筋图（1：100）要求各种尺寸标注齐全（墙厚、板跨、入墙深度、支座宽度等）；板平面配筋图中应注明受力筋及各种构造钢筋的直径、间距，以及受力钢筋的弯起点和切断点位置。
xiugaihou整体式现浇钢筋混凝土单向板肋梁楼盖课程设计

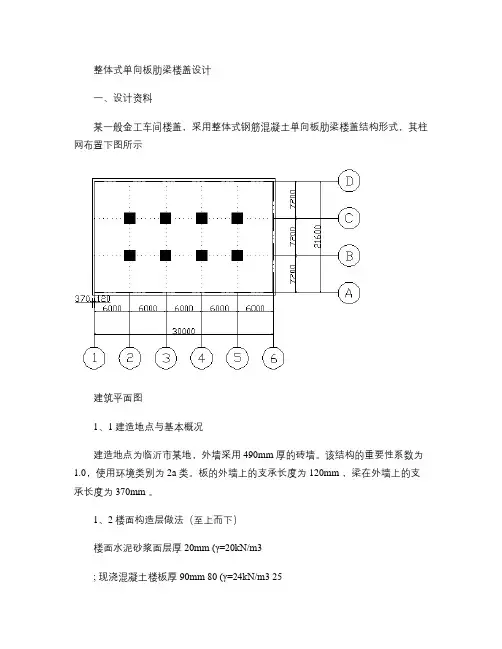

整体式单向板肋梁楼盖设计一、设计资料某一般金工车间楼盖，采用整体式钢筋混凝土单向板肋梁楼盖结构形式，其柱网布置下图所示建筑平面图1、1建造地点与基本概况建造地点为临沂市某地，外墙采用490mm 厚的砖墙。
该结构的重要性系数为1.0，使用环境类别为2a 类。
板的外墙上的支承长度为120mm ，梁在外墙上的支承长度为370mm 。
1、2楼面构造层做法（至上而下）楼面水泥砂浆面层厚20mm (γ=20kN/m3; 现浇混凝土楼板厚90mm 80 (γ=24kN/m3 25混合砂浆天棚抹灰厚20mm 15 （γ=17kN/m3）。
1、31、4材料选用楼板、次梁及主梁的混凝土强度等级均为C30（fc=14.3N/mm2；ft=1.43N/mm2）板中钢筋和梁中箍紧采用HPB335级钢筋；主梁、次梁受力钢筋采用HRB400级钢筋。
板伸入外墙内120mm ，梁在外墙上的肢承长度为370mm ，柱的截面尺寸b ×h=350mm× 350mm ，结构层高为4.2m1、5 设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、单向板板和次梁的强度计算（按塑性内力重分布计算）3、主梁强度计算（按弹性理论计算）4、绘制结构施工图（4、绘制结构施工图（1）、楼盖结构平面布置图（1：250 ，1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50）（4）、主梁的配筋图（1：50）及弯矩M 、剪力V 的包络图（5）、次梁和主梁的截面配筋图（1：20）（6）、板和次梁的钢筋一览表（可在次梁的抽筋图和次梁的钢筋表中任选其一）二、楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。
主梁跨度为7.2m ，次梁的跨度为6.0m ，主梁每跨内布置两根次梁，板的跨度为2o l /1o l =7.2/3=2.4，因此按单向板设计。
按跨高比条件，要求板厚h ≥2200/30=80mm，对工业建筑的楼盖板，要求h ≥80mm ，取板厚h=80mm。
钢筋混凝土单向板肋梁楼盖课程设计
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。
目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。
2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。
3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。
4、了解并熟悉现浇梁板的有关构造要求。
5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。
6、学会编制钢筋材料表。
二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1 ）、结构平面布置图（1 : 200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。
经查规范资料：板跨》1.2m时，楼面的活荷载标准值为16.0KN/怦；板跨》2.0m时，楼面的活荷载标准值为10.0KN/叱次梁（肋梁）间距》1.2m时，楼面的活荷载标准值为10.0KN/叱次梁（肋梁）间距》2.0m时，楼面的活荷载标准值为8.0KN/ m2o数据：Lx=6000, Ly=6300。
2楼面构造。
采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。
3屋面构造（计算柱内力用）。
三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15 厚混合砂浆天棚抹灰。
4梁、柱用15厚混合砂浆抹灰。
5混凝土采用C25;主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。
钢筋混凝土单向板肋梁楼盖设计计算书63 CO6300eno6300楼蛊结构平面布置按高跨比条件要求板的厚度 h > 1/40=2000/40=50 伽，对工业建筑的楼板，要求h > 80伽，所以板厚取 h=80 mm o次梁截面高度应满足 (1/18 ~ 1/12)1=(1/18 ~ 1/12 ) X 6300=350 ~525mm ,取 h=500mm ,截 面宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) X 500=167 ~250mm ，取 b=200mm 。
现浇钢筋混凝土单向板肋梁楼盖课程设计
..现浇钢筋混凝土单向板肋形楼盖课程设计一、 设计资料1、 某多层厂房，内框架结构体系，结构平面布置图如下：2、 荷载1) 水磨石面 0.65kN/m 2； 2) 钢丝网抹面吊顶 0.45kN/m 2； 3) 楼面活荷载 5.5kN/m 3；3、 材料1) 混凝土： C30（c f =14.3N/mm 2 , t f =1.43N/mm 2；） 2) 钢筋:梁钢筋HRB400级（y f =360 N/mm 2），其余钢筋采用HPB300级（y f =270N/mm 2）。
二、 楼盖梁格布置草图三、 构件尺寸的确定1、 确定主梁跨度为6.6m ，次梁的跨度6m ，主梁每跨内布置两根次梁，板的跨度 为2.2m 。
2、 估计截面尺寸，按跨高比条件：板厚：板按考虑塑性内力重分布设计，按不验算挠度的刚度条件，板厚应不小于了L/30=2200/30=73.33mm ，此值小于工业房屋楼面最小厚度70mm 的构造要求，故取板厚h=80mm 。
次梁截面b*h ： h=o l /18～o l /12=333～500mm ，考虑到楼面活荷载比较大，初估取h=450mm ，截面宽度b=(1/2～1/3)h ，取b=200mm 。
主梁截面b*h ： h=o l /15～o l /12=440～660mm,取h=650mm ，截面宽度取b=250mm 。
四、 板的设计 1、 荷载板的永久荷载标准值：水磨石楼面 0.65 kN/2m ； 80mm 钢筋砼板 0.08×25=2.0kN/2m ； 钢丝网抹灰吊顶 0.45 kN/2m ；恒载标准值 3.1 kN/2m ； 活荷载标准值 5.5 kN/2m ；活载控制时，考虑恒载分项系数1.2，活荷载分项系数1.4荷载总设计值 g+q=1.2×3.1+1.4×5.5=11.54 kN/2m恒载控制时，考虑恒载分项系数1.35，活荷载分项系数1.4，组合系数0.9.荷载总设计值 g+q=1.35×3.1+1.4×0.9×5.5=11.12kN/2m由此可确定为活载控制，即荷载总设计值为11.54kN/2m2、 计算简图由板和次梁尺寸可以得到板的设计简，板的支承情况如下图。
钢筋混凝土整体式单向板肋梁楼盖课程设计
《水工钢筋混凝土结构学》课程设计海洋与土木工程学院港工09—2姓名学号整体式单向板肋梁楼盖计算书设计基础资料：某码头前方三层工业厂房（层高3.6米），拟采用整体式单向板肋梁楼盖，结构平面及柱网尺寸如下图所示（楼梯间在此平面外）；车间类型：三类金工车间。
车间无腐蚀性介质，环境类别为一类；建筑物四周为承重砖墙（370mm厚），中间有钢筋混凝土柱，截面尺寸为350*350mm2;安全级别为Ⅱ级。
板的强度计算（按塑性内力重分布计算），次梁强度计算（按塑性内力重分布计算），主梁强度计算（按弹性理论计算）。
单位mm环境类别为一级保护层厚度：板、墙，20mm 梁、柱，30mm 。
安全级别Ⅱ级：K=1.2。
三类金工车间楼面均布荷载标准值： 板 10.02mKN ，次梁 8.02mKN，主梁 7.02mKN.梁格布置主梁横向布置，跨度为6.9m ，次梁的跨度为6.3m ，在主梁的每跨内布置两根次梁。
板的设计（按塑性内力重分布法计算）楼板选用C25混凝土，纵筋选用HRB335钢筋。
板厚90mm 。
由上图知道：L 1=2300mm ，L 2=6300mm ；则12L L =2.74<3，可以按单向板来计算但是在L2方向必须配置足够的构造筋。
1.荷载计算取b=1m的单宽板条进行计算。
永久荷载标准值：90mm厚的钢筋混凝土板：g1k =0.09*1*25=2.25mKN20mm厚的水泥砂浆地面：g2k =0.02*20=0.4mKN15mm厚的混合砂浆天花抹面：g3k =0.255mKN故 gk =2.905mKN一般可变荷载的标准值：qk =10.0mKN荷载分项系数：γg =1.05，γq=1.2于是板的荷载设计值：g+q=1.05*2.905+1.2*10.0=15.05mKN2.确定板的计算简图取单宽板条，板在次梁上的搁置情况：当按塑性内力重分布法计算内力值时，计算弯矩用的计算跨度l，对于板，当两端与梁整体连接时，取l0=ln；当一端与梁整体连接，一端搁支在墩墙上时，取l0=ln+2h，且ll n+2a。
课程设计--《钢筋混凝土单向板肋梁楼盖》课程设计
课程设计--《钢筋混凝土单向板肋梁楼盖》课程设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录前言................................................................................................ 错误!未定义书签。
一. 设计资料.................................................................................. 错误!未定义书签。
．厂房示意图....................................................................... 错误!未定义书签。
建筑构造............................................................................... 错误!未定义书签。
荷载参数............................................................................... 错误!未定义书签。
建筑材料............................................................................... 错误!未定义书签。
题号....................................................................................... 错误!未定义书签。
二．楼盖结构平面布置................................................................ 错误!未定义书签。
钢筋混凝土结构设计原理课程设计-整体式单向板肋梁楼盖设计
钢筋混凝土结构课程设计单向板肋梁楼盖院系：专业年级：学生姓名：学号：目录一、平面结构布置-----------------------------------------------（1）二、板的设计----------------------------------------------------（5）三、次梁的设计-------------------------------------------------（9）四、主梁的设计-------------------------------------------------（18）五、关于计算书及图纸的几点说明----------------------------（24）六、设计总结-------------------------------------------------（27）施工图平面结构布置图---------------------------------------------图纸1板的配筋图--------------------------------------------------图纸1主梁配筋图---------------------------------------------------图纸1次梁的配筋图------------------------------------------------图纸2主梁内力包络图---------------------------------------------附图一4０3计算书现浇钢筋混凝土单向板肋梁楼盖设计计算书一、 平面结构布置：１、 确定主梁的跨度为m .96,次梁的跨度为m 4.5,主梁每跨内布置两根次梁,板的跨度为m 3.2。
楼盖结构布置图如下：4２、 荷载计算：取1m 宽板带计算、板厚为100㎜：地板砖地面（3/5.60m kN ） m kN /4.015.60=⨯ 100mm 厚钢筋混凝土现浇板(3/25m kN =γ) m kN /5.22511.0=⨯⨯ 板底抹灰（2/255.0m kN ） m kN /255.01255.0=⨯恒载： m kN g k /405.3=活载： q=3.5 KN/m恒荷载分项系数取1.2；活荷载分项系数取1.3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整体式现浇钢筋混凝土单向板肋梁楼盖课程设计目录1.设计资料 (1)1.1建造地点与基本概况 (3)1.2楼面构造层做法（至上而下） (3)1.3设计方案 (3)1.4材料选用 (3)2.楼盖的结构平面布置 (3)3.板的设计 (5)3.1荷载 (5)3.2计算简图 (5)3.3弯矩计算值 (6)3.4正截面受弯承载力计算 (7)4.次梁设计 (7)4.1荷载设计值 (7)4.2计算简图 (8)4.3内力计算 (8)4.4承载力计算 (9)4.4.1正截面受弯承载力 (9)4.4.2斜截面受剪承载 (10)5.主梁设计 (12)5.1荷载设计值 (12)5.2计算简图 (12)5.3内力设计值及包络图 (13)5.3.1弯矩设计值 (13)5.3.2剪力设计值 (14)5.3.3弯矩、剪力包络图 (14)5.4承载力计算 (17)5.4.1正面受弯承载力 (17)5.4.2斜截面受剪承载力 (18)6、绘制施工图 (19)6.1施工说明 (19)6.2结构平面布置图 (19)6.3板配筋图 (19)6.4 次梁配筋图 (17)6.5主梁配筋图 (17)整体式单向板肋梁楼盖设计1、设计资料某一般金工车间楼盖，采用整体式钢筋混凝土单向板肋梁楼盖结构形式，其柱网布置下图所示1、1建造地点与基本概况建造地点为西安市某地，外墙采用490mm厚的砖墙。
该结构的重要性系数为1.0，使用环境类别为2a类。
板的外墙上的支承长度为120mm，梁在外墙上的支承长度为370mm。
1、2楼面构造层做法（至上而下）楼面水泥砂浆面层厚20mm (γ=20kN/m2);现浇混凝土楼板厚80mm (γ=25kN/m2)混合砂浆天棚抹灰厚15mm （γ=17kN/m3）。
1、31、4材料选用楼板、次梁及主梁的混凝土强度等级均为C30（fc=14.3N/mm 2 ；ft=1.43 N/mm 2 ）板中钢筋和梁中箍紧采用HPB335级钢筋；主梁、次梁受力钢筋采用HRB400级钢筋。
板伸入外墙内120mm ，次梁及主梁伸入墙内370mm ，柱的截面尺寸b ×h=350mm × 350mm ， 结构层高为4.2m2、楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。
主梁跨度为6.6m ，次梁的跨度为6.0m ，主梁每跨内布置两根次梁，板的跨度为2o l /1o l =6.6/2=2.2，因此按单向板设计。
按跨高比条件，要求板厚h ≥2200/30=73mm ，对工业建筑的楼盖板，要求h ≥80mm ，取板厚h=80mm 。
次梁截面高度应满足h=o l /18～o l /12=6000/18～6000/12=333～500mm 。
考虑到楼面可变荷载比较大，取h=450mm 。
截面宽度取b=200mm主梁截面高度应满足h=o l /15～o l /12=6600/15～6600/10=440～660mm 。
取h=650mm 截面宽度为b=300mm3、板的设计3.1荷载板的永久荷载标准值80mm 厚现浇钢筋混凝土楼板 0.08×25=2kN/2m 20mm 厚楼面水泥砂浆面层 0.02×20=0.4kN/2m 15mm 厚混合砂浆抹灰 0.015×17=0.255kN/2m小计 2.655kN/2m 板的可变标准荷载值 12.0kN/2m永久荷载分项系数取1.2，因楼面可变荷载标准值大于4.0kN/2m ，所以可变荷载分项系数应取1.3。
于是板的永久荷载设计值 g=2.655×1.2=3.186kN/2m 可变荷载设计值 q=12.0×1.3=15.6kN/2m荷载总设计值 g+q=3.186+15.6=18.786kN/2m 近视值为g+q=18.8kN/2m 3、2计算简图按塑性内力重分布设计，次梁截面为200mm ×450mm ，现浇板在墙上的支承长度不小于100mm ，取板在墙上的支承长度为120mm 。
按塑性内力重分布设计，板的计算跨度：边跨o l =n l +h/2=2200-120-100+80/2=2020mm 中间跨：o l =n l =2200-200=2000mm 因跨度相差小于10%，可按等跨连续板计算。
取1m 宽板带作为计算单元，计算简图如图所示3.3弯矩计算值不考虑板块供作用截面弯矩的折减。
由表11-1可查得，板的弯矩系数m a 分别为：边支座为0，边跨中，1/11；离端第二支座，-1/11；中跨中，1/16；中间支座，-1/14。
故1M =-B M =（g+q)201l /11=18.8×202.2/11=6.97kN ·mC M =-（g+q ）202l /14=-=-18.8×2.02 /14=-5.37kN ·m 3M =2M =（g+q ）202l /16==18.8×2.02/16=4.70kN ·m 这是对端区单向板而言的，对于中间区格单向板，其C M 和2M 应乘以0.8，C M =0.8×-2.24=-1.79kN ·m ；2M =0.8×1.96=1.57kN ·m3.4正截面受弯承载力计算环境类别为2a 类，C30混凝土，板的最小保护层厚度c=20mm 。
假定纵向钢筋直径d 为10mm,板厚80mm ，o h =h-c-d/2=80-20-10/2=55mm ；板宽b=1000mm 。
C30混凝土，1a =1.0，c f =14.3kN/2m ；HPB335钢筋，y f =300N/2m 。
板配筋计算的过程于下表。
楼面板的配筋计算计算结果表明，支座截面的ξ均小于0.35，符合塑性内力重分布的原则；s A /b*h =314.0/（1000×80）=0.392%，此值大于0.45t f /y f =0.45×1.43/300=0.21%，同时大于0.2%，满足最小配筋率。
4.次梁设计按考虑塑性内力重分布设计。
根据本车间楼盖的实际使用情况，楼盖的次梁和主梁的可变和在不考虑梁从属面积的荷载折减。
4.1荷载设计值由板传来的恒载： 3.186×2.2=7.0kN/2m次梁自重： 25×0.2×（0.45-0.08）×1.2=2.22kN/2m次梁150mm 抹灰： 17×0.015×（0.45-0.08）×2×1.2=0.3kN/2m小计 g=9.52kN/2m板的可变荷载标准值 q=15.6×2.2=34.32kN/2m 荷载总计算值 P=g+q=43.84kN/2m4.2计算简图按塑性内力重分布设计。
次梁在砖墙上的支承长度为370mm 。
主梁截面为300mm ×650mm 。
计算跨度：边跨 1o l =n l =（6000-120-300/2）×1.025=5873mm 中间跨2o l =n l =6000-300=5700mm因跨度相差小于10%，可按等跨连续板计算。
计算简图如下图所示4.3内力计算由表11-1、表11-3可分表查得弯矩系数和剪力系数。
弯矩设计值：A M =01M =-B M =（g+q ）201l /11=43.84×2873.5/11=137.47kN ·m2M =（g+q ）202l /16=43.84×27.5/16=89.02kN ·m C M =-（g+q ）202l /14=-43.84×27.5/14=-101.74kN ·m 剪力设计值：A V =0.45（g+q ）n1l =0.45×43.84×5.75=113.44kNBl V =0.60（g+q ）n1l =0.60×43.84×5.75=151.25kN Br V =C V =0.55（g+q ）n2l =0.55×43.84×5.7=134.81kN4.4承载力计算4.4.1正截面受弯承载力正截面受弯承载力计算时，跨内按T 形截面计算，翼缘宽度去'f b =l /3=6000/3=2000mm ；又'f b =b+n s =200+2000=2200,b+12'h f =200+12×80=1160故取'f b =1660mm 。
除B 截面纵向钢筋排两排布置外。
其余截面均布置一排。
环境类别为2a 级，C30混凝土，梁的最小保护厚度c=25mm ，假定箍紧直径为10mm ，纵向钢筋直径20mm,则一排纵向钢筋o h =450-25-10-20/2=410mm 二排纵向钢筋o h =410-25=385mm 。
C30混凝土，1a =1.0，c β=1，c f =14.3N/2mm ，t f =1.43N/2mm ；纵向钢筋采用HRB400钢，y f =360N/2mm ，箍筋采用HRB335钢筋，y v f =360N/2mm 。
正截面承载力计算过程列于下表。
经判别跨内截面均属于第一类T 形截面。
计算结果表明，支座截面的ξ均小于0.35；s A /b*h=565/（200×500）=0.57%，此值大于0.45t f /y f =0.45×1.43/360=0.18%，满足最小配筋率。
4.4.2斜截面受剪承载斜截面受剪承载力计算包括：截面尺寸的复核、腹筋计算和最小配筋率验算。
验算截面尺寸：w h =o h -'f h =380-80=300mm ，因w h /b=300/200=1.5＜4，截面按下式验算：0.25c βc f b o h =0.25×1×14.3×200×380=2751.17×310N ＞max V =151.25N ，截面满足要求。
计算所需腹筋采用采用Φ6双支箍筋，计算支座B 左侧截面。
007.0h sAf bh f V sv yv t cs +=可得到箍筋间距Br 0yv 7.0bh f V h A f S t sv -==82.131********.17.01081.1343806.563603=⨯⨯⨯-⨯⨯⨯=㎜ 调幅后受剪承载力应加强，梁局部范围内将计算的箍筋面积增加20%或箍筋间距减小20%。
现调整箍筋间距s=0.8×131.82=105.46mm ，截面高度在300到500㎜的梁，最大箍紧间距200㎜最后取箍紧间距s=150㎜。
为了方便施工，沿梁长度不变。
验算配筋率下限值：弯矩弯矩调幅时要求的配筋率下限为：0.3yv t f f =0.3×14.3/360=0.12%。
