流体的运动描述和流线
流体的运动描述和流线流体力学是研究流体静力学和流体动力学的学科。
在流体静力学中，我们研究静止的流体，而在流体动力学中，我们探讨流体的运动。
流体运动的描述是通过流线的概念来实现的。
流线是流体运动中的一条曲线，它与该流体质点在任意时刻的速度方向相切。
通过观察流线，我们可以得到流体的运动特征，并可以推断出流体在不同位置的速度和流速。
在流体的运动描述中，流线具有以下几个重要的特性：1. 流线与速度矢量方向相切：在流线上的任意一点，流线方向与速度矢量（速度的方向和大小）方向相同。
这表示流线可以帮助我们确定流体在不同位置的速度状况。
2. 流线之间不能相交：流线是一条曲线，而且任意两条流线之间不能相交。
如果两条流线相交，则意味着在相交点上，流体质点存在两个不同的速度方向，这是不可能的。
因此，流线的相互延伸和分支分叉是流体运动中的常见现象。
3. 流线越密集，流速越大：流线的密集程度与流体的流速成正比。
当流线越密集时，表示单位时间内通过该区域的流体质点越多，流速也就越大。
这个特性在流体的运动描述和分析中非常有用。
对于不可压缩流体（如水），流线的密集程度与流速成正比，在流体流动的狭窄区域，例如管道的收缩段中，流线会更加密集，表明流速增加。
相反，在扩张段中，流线会变得更稀疏，表明流速减小。
4. 流线可以描绘流体的轨迹：通过跟踪流线的路径，我们可以了解流体在不同位置的运动情况，将流体质点的轨迹用流线来表示。
这对于研究流体运动和分析复杂的流体流动问题非常重要。
在实际应用中，流线的概念在航空航天、液体传输、水力学和气象学等领域中得到广泛应用。
通过流线分析，我们可以预测和优化流体流动，提高能量传输效率和流体运输的安全性。
综上所述，流线是描述流体运动的重要工具，它与流体在不同位置的速度方向相切，并帮助我们了解流体的运动特征。
准确描述流体运动是理解和应用流体力学的基础，而流线的概念为我们提供了一种直观的方法来研究和分析流体流动。
流体的运动描述与速度场
流体的运动描述与速度场流体力学是研究流体运动规律及其相应性质的学科，它在科学和工程领域中具有广泛的应用。
在研究流体运动过程中，描述流体运动状态和速度场是十分重要的。
本文将就流体的运动描述和速度场展开讨论，以便更好地理解流体力学的基本概念与方法。
一、流体的运动描述流体的运动描述包括欧拉法描述和拉格朗日法描述两种常用方法。
欧拉法描述是指将流体运动中某一固定位置处的流体性质随时间的变化进行描述，即研究流体性质随时间和空间的变化关系。
而拉格朗日法描述则是追踪流体中每个流体质点的轨迹，即研究流体质点在流体中运动过程中的性质变化。
这两种方法在不同问题的研究中各有优势，因此在具体应用中可以根据需要选择适合的方法进行描述。
二、速度场的概念与表示速度场是指在给定空间中各点上流体的速度分布情况。
在描述速度场时，可以使用向量场的概念和方法。
根据流体力学中的一些基本假设，流体的速度可以用速度矢量来表示。
在三维空间中，流体的速度场可以写作v(x, y, z)，其中(vx, vy, vz)分别表示速度矢量在x、y、z轴方向上的分量。
具体而言，流体速度场的刻画可以采用流线、等速线、速度梯度、速度散度等概念。
流线是指在速度场中沿着速度矢量的方向得到的轨迹线，利用流线可以描绘出速度场中流体质点的运动路径。
等速线是指速度场中具有相同速度大小的线条，能够帮助我们观察速度场中速度的分布情况。
速度梯度则表示速度场中速度变化最快的方向和速度的变化率，它是一个向量。
速度散度描述了速度场中速度的聚集与分散情况，通过计算速度场向量场的散度值，可以得到速度场中的流入流出情况。
三、速度场的性质与应用速度场在流体力学中具有重要的性质和应用。
首先，速度场具有旋度性质，即速度矢量场的旋度表示速度场中的涡旋情况。
旋度为零的速度场表示无涡旋，速度场中流体的旋转是受力矩平衡的。
其次，速度场的压力梯度将导致流体中速度场的变化，速度场描述了流体在空间中的分布和运动特性。
流体运动学(课件)
由于流线不会相交，根据流管的定 义可以知道，在各个时刻，流体质点不 可能通过流管壁流出或流入，只能在流 管内部或沿流管表面流动。
因此，流管仿佛就是一条实际的管 道，其周界可以视为像固壁一样，日常 生活中的自来水管的内表面就是流管的 实例之一。
图3-13 流管
3.2流体运动的若干基本概念
2. 流束
流管内所有流体质点所形成的流动称为流束，如图3-14所示。流 束可大可小，根据流管的性质，流束中任何流体质点均不能离开流束。 恒定流中流束的形状和位置均不随时间而发生变化。
3.2流体运动的若干基本概念
3.2. 6.2非均匀流
流场中，在给定的某一时刻，各点流速都随位置而变化的流动称 为非均匀流，如图3-21所示。 非均匀流具有以下性质：
1）流线弯曲或者不平行。 2）各点都有位变加速度，位变加速度不为零。 3）过流断面不是一平面，其大小和形状沿流程改变。 4）各过流断面上点速度分布情况不完全相同，断面平均流速沿程 变化。
3.2流体运动的若干基本概念
控制体是指相对于某个坐标系来说，有流体流过的固定不变的空 间区域。
换句话说，控制体是流场中划定的空间，其形状、位置固定不变， 流体可不受影响地通过。
站在系统的角度观察和描述流体的运动及物理量的变化是拉格朗 日方法的特征，而站在控制体的角度观察和描述流体的运动及物理量 的变化是欧拉方法的特征。
图3-1 拉格朗日法
3.1流体运动的描述方法
同理，流体质点的其他物理量如密度ρ、压强p等也可以用拉格朗p=p(a,b,c,t)。
从上面的分析可以看到：拉格朗日法实质上是应用理论力学中的 质点运动学方法来研究流体的运动。
它的优点是：物理概念清晰，直观性强，理论上可以求出每个流 体质点的运动轨迹及其运动参数在运动过程中的变化。

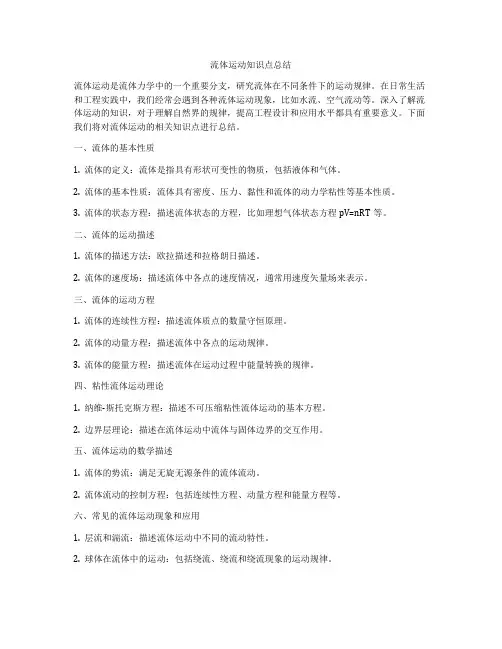

流体运动知识点总结
流体运动知识点总结流体运动是流体力学中的一个重要分支，研究流体在不同条件下的运动规律。
在日常生活和工程实践中，我们经常会遇到各种流体运动现象，比如水流、空气流动等。
深入了解流体运动的知识，对于理解自然界的规律，提高工程设计和应用水平都具有重要意义。
下面我们将对流体运动的相关知识点进行总结。
一、流体的基本性质1. 流体的定义：流体是指具有形状可变性的物质，包括液体和气体。
2. 流体的基本性质：流体具有密度、压力、黏性和流体的动力学粘性等基本性质。
3. 流体的状态方程：描述流体状态的方程，比如理想气体状态方程pV=nRT等。
二、流体的运动描述1. 流体的描述方法：欧拉描述和拉格朗日描述。
2. 流体的速度场：描述流体中各点的速度情况，通常用速度矢量场来表示。
三、流体的运动方程1. 流体的连续性方程：描述流体质点的数量守恒原理。
2. 流体的动量方程：描述流体中各点的运动规律。
3. 流体的能量方程：描述流体在运动过程中能量转换的规律。
四、粘性流体运动理论1. 纳维-斯托克斯方程：描述不可压缩粘性流体运动的基本方程。
2. 边界层理论：描述在流体运动中流体与固体边界的交互作用。
五、流体运动的数学描述1. 流体的势流：满足无旋无源条件的流体流动。
2. 流体流动的控制方程：包括连续性方程、动量方程和能量方程等。
六、常见的流体运动现象和应用1. 层流和湍流：描述流体运动中不同的流动特性。
2. 球体在流体中的运动：包括绕流、绕流和绕流现象的运动规律。
综上所述，流体运动是一个复杂的物理现象，涉及到流体的基本性质、运动描述、运动方程、数学描述等多个方面。
理解流体运动的知识，对于提高工程水平，改善生活环境都具有重要意义。
希望通过本文的介绍，读者能对流体运动有一个更深入的了解。
流体运动描述方法(欧拉法和拉格朗日法)
在流体力学里，有两种描述流体运动的方法：欧拉（Euler)和拉格朗日（Lagrange)方法。
欧拉法描述的是任何时刻流场中各种变量的分布，而拉格朗日法却是去追踪每个粒子从某一时刻起的运动轨迹。
在一个风和日丽的午后，YC坐在河岸边看河水流，恩，她总是很闲。
如果YC的位置不动，她在自己目光能及的河面上划出一块区域，数某一时刻经过的船只数，如果可能的话，再数数经过的鱼儿数；当然，如果手头有些仪器，她可以干干正事，比如测测水流的速度、水的压力、水的温度等，由此得到每一时刻这一河流区域水流各物理量的分布。
那么YC是在用欧拉方法研究流体。
这时，YC忽然看到一条船上坐着她的初恋情人，虽然根据陈安对初恋情人的定义，YC根本没有初恋情人。
现在假设她有，天哪，他们有20年没见面了，他还欠她20元呢，不能放了他。
于是YC记下第一眼看到初恋情人的时间，并迅速测出此时船的位置和速度，然后撒腿追去。
假设这条船是顺水而下，船的速度即是水流的速度。
每隔一个时间点，她便测一下船的速度和位置。
为了曾经的爱情，还有那不计利息的20元，她越过山岗，淌过小溪，直到那条船离开了她的视线。
于是，她得到了这条船在河流中的运动轨迹。
YC此时所用的研究方法就是拉格朗日法。
Understood?而在一些复杂的两相流动问题里，比如粒子在流场中运动的问题，我们关注的是粒子的运动轨迹，因此，我们可以用拉格朗日方法追踪粒子在流场中的运动，同时，用欧拉方法来计算流场的各物理量。
在许多工程领域，都有纤维在流场中运动的问题。
如果将纤维在流场中的运动视为两相流动，必须为纤维作一些改变，因为它不同于一般的刚性粒子。
它细长，细长到你无法用一个粒子来代表一根纤维；它柔，柔得自己的每一部分可以相对于其他部分发生变形。
我在《柔性纤维的妖娆运动》里，为slender and flexible纤维建立了模型，把纤维离散成一个个粒子，并在粒子之间建立了弹性或粘弹性的连接。
为了研究纤维在流场中运动的问题，我们首先用欧拉法来研究流场，通过求解Navier-Stokes方程，得到流场中每一时刻每一位置的各个物理量。
流体运动的描述方法.
u x 2 x(a, b, c, t ) ax t t 2 u y y (a, b, c, t ) a y t t 2 u z z (a, b, c, t ) az t t
流速场：
u x u x ( x, y, z , t ) u y u y ( x, y, z , t ) u u ( x, y, z , t ) z z
压强场： 密度场：
p p( x, y, z, t )
( x, y, z, t )
4.加速度的时间变化率
ax dux ux ux dx ux dy ux dz dt t x dt y dt z dt
u x u x u x u x a u u u x y z x t x y z u y u y u y u y a u u u y x y z t x y z u z u z u z u z a u u u z x y z t x y z
dA A (u ) A dt t
d ux uy uy （u ） dt t x y z t
§3.1 流体运动的描述方法
三、两种方法的比较
拉格朗日法 分别描述有限质点的轨迹 表达式复杂 不能直接反映参数的空间分布 不适合描述流体微元的运动变形特性 拉格朗日观点是重要的 欧拉法 同时描述所有质点的瞬时参数 表达式简单 直接反映参数的空间分布 适合描述流体微元的运动变形特性 流体力学最常用的解析方法
流体运动的描述及流体的性质课件
CHAPTER 02
流体的性质
流体的物理性质
密度
流体的质量与所占体积 的比值，表示流体的密
集程度。
粘度
流体内部摩擦力的大小 ，影响流体流动时的内
摩擦力。
压缩性
流体受压力作用时体积 发生改变的性质。
热传导性
流体传递热量的能力， 与流体的导热系数有关
。
流体的化学性质
01
02
03
04
稳定性
流体在化学反应中保持稳定的 能力。
性和热传导等效应。
CHAPTER 05
流体运动的实例分析
管道流动
总结词
管道流动是流体运动的一种常见形式， 主要发生在封闭的管道中。
VS
详细描述
在管道中，流体受到管壁的限制，沿着管 轴方向流动。这种流动形式在工业生产和 日常生活中广泛存在，如自来水、石油和 天然气等。管道流动的特点是流速分布较 为均匀，流体受到的阻力较小。
03
空间环境模拟
流体动力学还用于模拟空间环境，如微重力环境、真空环境等，为空间
实验提供必要的条件。
能源领域
风能利用
流体动力学在风能利用方 面发挥了重要作用，如风 力发电机的设计、风洞实 验等。
核能与火力发电
流体动力学在核能发电和 火力发电的蒸汽动力循环 中也有应用，涉及热力学 和流体动力学的原理。
。
在流体运动中，质点动力学基础 是描述流体运动的基本理论框架 ，能够为流体运动的描述提供重
要的理论支持。
质点动力学基础的优点是具有普 适性，适用于各种类型的流体运 动，但需要结合具体的流体运动
规律进行应用。
CHAPTER 04
流体动力学方程
牛顿第二定律
工程流体力学课件：流体运动学
§4-2 描述流体运动的基本概念
过流断面：流束或总流中，与所有流线正交的面，也 称为有效断面，如图示。可以为平面或曲面。
湿周：过流断面上，与固壁接触的边长，记为 。
水力半径：流束或总流有效断面面积与湿周的比，
记为R，即
R A
§4-1 描述流体运动的两种方法
采用欧拉，某时刻空间点速度可表示为
vvxy
vx (x, vy (x,
y, z,t) y, z,t)
vz vz (x, y, z, t)
式中x，y，z称为欧拉变数。
§4-1 描述流体运动的两种方法
流体质点某时刻t位于（x，y，z）点的加速度表示为
ax
vx t
vx x
显然，通常的流动都为三元流动，二元、一元流动 是简化的流动模型。
§4-2 描述流体运动的基本概念
五、均匀流、急变流与渐变流
在流场中，如果任一确定流体质点在运动过程中速 度保持不变（大小和方向均不变），则将这样的流动 称为均匀流。均匀流具有下列性质：
①各质点的流速相互平行，过流断面为一平面； ②位于同一流线上的各个质点速度相等； ③沿流程各过流断面上流速剖面相同，因而平均速 度相等，但在同一过流断面上各点处的速度可以不同； ④可以证明，过流断面上压强服从静压强分布规律， 即同一过流断面上各点的测压管水头相等。
y
z
依次可推得，微团上各点对于极点A都将存在线变形运动。
3、角变形和旋转运动：图示
经dt时间B相对A在Z方向移动
vz dydt y
D相对与A在y方向移动 vy dzdt z
AB、AD转过的角度为
d 1
