AL901冷却塔修复防腐方案
冷却塔防腐措施

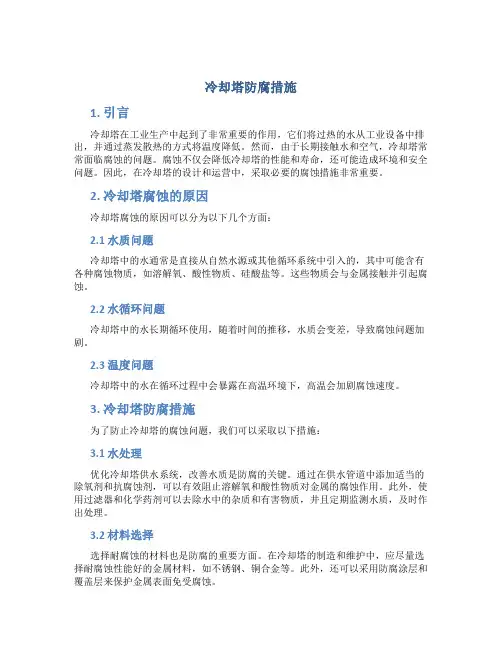

冷却塔防腐措施1. 引言冷却塔在工业生产中起到了非常重要的作用，它们将过热的水从工业设备中排出，并通过蒸发散热的方式将温度降低。
然而，由于长期接触水和空气，冷却塔常常面临腐蚀的问题。
腐蚀不仅会降低冷却塔的性能和寿命，还可能造成环境和安全问题。
因此，在冷却塔的设计和运营中，采取必要的腐蚀措施非常重要。
2. 冷却塔腐蚀的原因冷却塔腐蚀的原因可以分为以下几个方面：2.1 水质问题冷却塔中的水通常是直接从自然水源或其他循环系统中引入的，其中可能含有各种腐蚀物质，如溶解氧、酸性物质、硅酸盐等。
这些物质会与金属接触并引起腐蚀。
2.2 水循环问题冷却塔中的水长期循环使用，随着时间的推移，水质会变差，导致腐蚀问题加剧。
2.3 温度问题冷却塔中的水在循环过程中会暴露在高温环境下，高温会加剧腐蚀速度。
3. 冷却塔防腐措施为了防止冷却塔的腐蚀问题，我们可以采取以下措施：3.1 水处理优化冷却塔供水系统，改善水质是防腐的关键。
通过在供水管道中添加适当的除氧剂和抗腐蚀剂，可以有效阻止溶解氧和酸性物质对金属的腐蚀作用。
此外，使用过滤器和化学药剂可以去除水中的杂质和有害物质，井且定期监测水质，及时作出处理。
3.2 材料选择选择耐腐蚀的材料也是防腐的重要方面。
在冷却塔的制造和维护中，应尽量选择耐腐蚀性能好的金属材料，如不锈钢、铜合金等。
此外，还可以采用防腐涂层和覆盖层来保护金属表面免受腐蚀。
3.3 清洁和维护定期清洁和维护冷却塔也是防腐的重要手段。
清除塔内的沉渣和杂质，保持水质清洁，可以降低腐蚀的风险。
同时，定期检查和维修冷却塔的零件和设备，修复或更换受损部件，可以延长冷却塔的使用寿命。
4. 结论冷却塔作为工业生产过程中必不可少的设备，其防腐工作至关重要。
通过水处理、材料选择以及定期清洁和维护，可以有效防止冷却塔的腐蚀问题。
在设计和运营过程中，应重视冷却塔防腐措施的实施，并定期检查和评估其效果，以确保冷却塔的正常运行和安全使用。
冷却塔防腐防水施工方案
冷却塔防腐防水施工方案一、施工准备1.1施工前对冷却塔进行全面检查，了解冷却塔的使用情况和存在的问题，确定施工方案。
1.2准备好所需的施工材料和设备，包括腐蚀防护涂料、防水材料、喷涂设备等。
1.3确定施工人员和监理质检人员，并进行相应的培训和安全交底。
二、除锈处理2.1对冷却塔的防腐层进行除锈处理，除去锈蚀和老化的涂层。
2.2使用砂轮机、喷砂机等进行机械除锈，将冷却塔表面还原为金属光亮。
2.3对于严重锈蚀的部分，可以采用焊接、补焊等方法进行修复。
三、防腐涂料施工3.1充分搅拌腐蚀防护涂料，并根据产品说明进行稀释。
3.2使用刷子、滚筒或喷涂设备将腐蚀防护涂料均匀涂刷在冷却塔的表面上，确保每个部位都覆盖到。
3.3根据涂料的干燥时间，进行适当的间隔涂刷，以提高涂层的粘结力和防腐效果。
3.4涂刷完毕后，对涂层进行检查，确保涂层的平整度和质量。
四、防水处理4.1清除冷却塔表面的杂物和污物，确保表面洁净。
4.2根据冷却塔的材质和结构选择适当的防水材料，如橡胶膜、水泥砂浆等。
4.3使用专用工具将防水材料均匀涂刷或铺设在冷却塔的表面上，确保每个部位都覆盖到。
4.4对于冷却塔的接缝和焊缝等特殊部位，应特别注意防水处理，确保其密封性。
4.5防水材料施工完毕后，进行防水层的质检，确保其防水效果和质量。
五、施工安全5.1施工过程中，施工人员必须佩戴好安全帽、安全鞋和防护手套等必要的个人防护用品。
5.2施工现场应设置合理的警示标志和安全防护设施，确保施工安全。
5.3施工人员应严格按照施工方案和操作规程进行作业，不得违章操作和私自改变施工方法。
六、施工质量控制6.1施工过程中，应定期对施工进展情况进行检查和汇报，确保施工进度和质量。
6.2定期抽取样品对腐蚀防护涂料和防水材料进行质量检测，确保施工材料的合格性。
6.3施工完毕后，对防腐涂层和防水层进行检测，确保其质量和效果达到设计要求。
七、施工总结7.1施工完毕后，对施工过程进行总结和评估，总结经验，发现问题并及时整改。
冷却塔维修方案与措施
冷却塔维修方案与措施冷却塔的维修方案和措施是保持冷却塔的正常运行和延长其使用寿命的关键。
下面是关于冷却塔维修方案和措施的详细说明：1.维护保养计划：制定冷却塔的定期维护保养计划，包括定期检查和清洗冷却塔内部的填料，除去污垢和沉积物，并清洗喷头和冷却水管道。
2.定期检查冷却水质量：定期检测和分析冷却塔的冷却水质量，包括测量水中的硬度、溶解物和微生物浓度。
根据检测结果采取适当的措施，如添加防腐剂、除菌剂等，以保持冷却水的清洁和稳定的冷却效果。
3.检查冷却塔外部：定期检查冷却塔的外部结构，包括检查冷却塔塔体和支撑结构是否存在漏水、腐蚀等问题。
如果发现问题，及时采取修理措施，以防止进一步损坏。
4.检查冷却塔内部：除了定期清洗填料、喷头和冷却水管道，还需要定期检查冷却塔内部的冷却塔风机、水泵、电机等设备的工作状态。
如果设备存在故障或需要维修，应及时进行修理或更换。
5.清洗和检查水配件：定期清洗和检查冷却塔的水配件，包括水泵、阀门等，以确保它们正常工作，并及时更换老化或损坏的零部件。
6.调整冷却塔操作参数：根据实际情况和所需冷却效果，及时调整冷却塔的操作参数，如水温、水流量等，以提高其效率和能耗。
7.做好记录和维修报告：及时记录和维护冷却塔的工作日志，包括维修和更换的零部件、设备状态和维修细节等。
通过做好维修报告，可以及时掌握冷却塔的维护情况，以便制定更好的维修方案和措施。
8.培训和培养维修人员：为冷却塔的维修人员提供必要的培训和培养，使其了解冷却塔的工作原理和维修方法，提高他们的维修技术水平和意识。
通过以上的维修方案和措施，可以保证冷却塔的正常运行和维持良好的冷却效果。
同时，定期的维修和保养工作也可以延长冷却塔的使用寿命，降低运行成本和维修费用。
冷却塔防腐施工方案
冷却塔防腐施工方案1. 引言冷却塔是工业生产过程中重要的设备之一，其主要功能是将工业设备产生的热量通过水循环控制在安全范围内。
然而，冷却塔长期处于高温、高湿度、腐蚀环境中，容易发生腐蚀、磨损等问题。
为了确保冷却塔的稳定运行和延长使用寿命，必须进行防腐施工。
本文将介绍冷却塔防腐施工方案，包括材料选择、施工步骤和质量验收标准。
2. 材料选择选择合适的防腐材料是冷却塔防腐施工的关键。
常见的防腐材料有玻璃钢、不锈钢和涂料等。
在选材时需要考虑以下几个因素：•耐腐蚀性能：选用的材料必须可以抵御冷却塔受到的酸碱腐蚀和湿热环境的侵蚀。
•强度和刚性：材料要具有足够的强度和刚性，能够承受冷却塔的自重和外力荷载。
•施工便利性：材料要易于加工和施工，能够适应冷却塔的复杂形状和结构。
在实际施工中，根据具体情况选择不同的材料组合，例如玻璃钢壳体和不锈钢内衬结构，以满足冷却塔的工作环境和使用要求。
3. 施工步骤冷却塔防腐施工的步骤主要包括准备工作、表面处理、材料施工和涂层养护等阶段。
3.1 准备工作在施工前，需要对冷却塔进行彻底的清洁和检查，确保表面无杂质、无污染物和无明显缺陷。
同时，准备好所需的材料、工具和施工设备。
3.2 表面处理对冷却塔表面进行处理是防腐施工的重要一步。
首先，利用砂轮或刷子清除表面的锈蚀、附着物和老化涂层。
然后，用喷砂机或喷砂盘对表面进行喷砂处理，增强表面粗糙度，提高涂层附着力。
3.3 材料施工根据冷却塔的具体情况和选用的防腐材料，进行材料施工。
以玻璃钢材料为例，施工步骤包括：1.制作玻璃钢材料的固化剂和树脂的混合物, 按照生产商的说明书进行比例和搅拌。
2.使用刷子、滚筒等工具将材料均匀地涂抹在冷却塔表面上，保证涂层的厚度均匀。
3.4 涂层养护施工完成后，对涂层进行养护非常重要。
根据材料的要求，在涂层干燥之前进行适当的加热处理，以促进固化。
在固化后，随时检查涂层的质量，并进行合适的养护措施。
例如，定期清洁涂层表面，检查有无损坏和腐蚀等问题。
冷却塔塔体修复及防腐施工方案
冷却塔塔体修复及防腐施工方案冷却塔是一种用于降低工业设备或发电厂中循环水温度的设备。
随着时间的推移，冷却塔的塔体可能会受到损坏，需要进行修复和防腐施工。
以下是一种冷却塔塔体修复及防腐施工方案。
1.准备工作：首先，需要对冷却塔进行全面的检查和评估，确定需要修复和防腐的具体位置和程度。
同时，制定详细的工作计划，并确定所需的材料和工具。
2.破损修复：对于塔体上的破损部分，首先需要清理和除去附着在表面的污垢和旧涂层。
然后，修复裂缝、孔洞和其他破损部位。
可以使用填充料、密封材料或特殊的修复剂，在破损部位进行补脱修复。
3.表面处理：经过修复的破损部分需要进行表面处理。
可以使用砂纸或钢丝刷等工具将表面磨光，以充分暴露新的表面。
然后，使用清洁剂或溶剂去除表面的油污和污垢。
4.防腐涂层：在进行防腐施工之前，需要选择合适的防腐涂料。
根据冷却塔所处的环境和使用条件，可以选择适当的涂料类型，如环氧树脂涂料、聚氨酯涂料等。
在涂料选择时，还需要考虑涂料的耐腐蚀性能和使用寿命。
在施工防腐涂层之前，需要先进行底漆喷涂。
底漆可以提高涂层的附着力和防腐性能。
然后，根据涂料的要求和施工工艺，进行涂装工作。
通常情况下，需要进行多道涂层，以确保涂料的厚度和保护性能。
5.后续处理：在涂层施工完成后，需要进行后续处理。
这包括清理施工现场、检查涂层的质量和厚度、进行必要的涂层修补和保养等。
同时，还需要制定定期检查和维护计划，以确保涂层的持久性和保护性能。
总结起来，冷却塔塔体修复及防腐施工方案包括破损修复、表面处理、防腐涂层施工和后续处理。
通过认真执行这些步骤，可以保证冷却塔的塔体在使用中具有良好的维护和防腐性能，延长其使用寿命。
冷却塔防腐修复施工方案

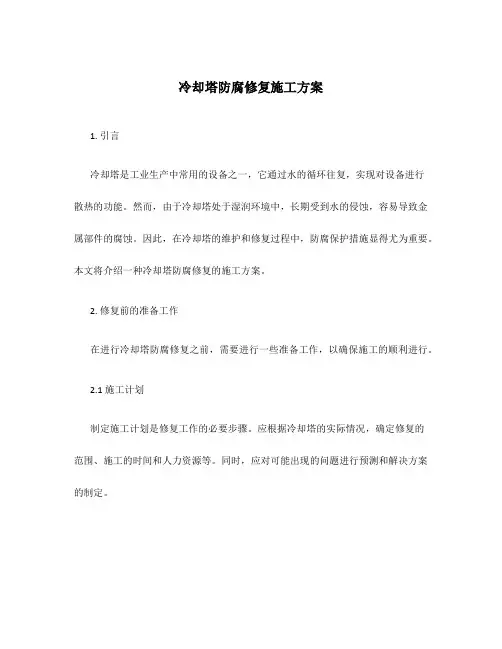

冷却塔防腐修复施工方案1. 引言冷却塔是工业生产中常用的设备之一，它通过水的循环往复，实现对设备进行散热的功能。
然而，由于冷却塔处于湿润环境中，长期受到水的侵蚀，容易导致金属部件的腐蚀。
因此，在冷却塔的维护和修复过程中，防腐保护措施显得尤为重要。
本文将介绍一种冷却塔防腐修复的施工方案。
2. 修复前的准备工作在进行冷却塔防腐修复之前，需要进行一些准备工作，以确保施工的顺利进行。
2.1 施工计划制定施工计划是修复工作的必要步骤。
应根据冷却塔的实际情况，确定修复的范围、施工的时间和人力资源等。
同时，应对可能出现的问题进行预测和解决方案的制定。
2.2 施工人员培训确保施工人员具备相关的技术和知识，能够熟练操作施工所需的设备和材料。
培训的内容可以包括冷却塔结构与工作原理、防腐修复的方法和注意事项等。
2.3 材料准备根据实际情况，选择适合的防腐修复材料。
可以采用耐腐蚀的涂层材料或防腐胶带等，以提高冷却塔的耐久性和防腐性能。
2.4 安全措施在施工前，应制定相关的安全措施，以确保施工过程中的人身安全和设备的完整性。
同时，施工人员应佩戴合适的防护装备，如安全帽、防护眼镜和防护服等。
3. 修复过程冷却塔防腐修复的具体施工过程可以分为以下几个步骤：3.1 清洁表面首先，需要清洁冷却塔的表面，去除附着的污垢和腐蚀物质。
可以使用高压水枪或金属刷等工具进行清洁，确保表面干净无杂质。
3.2 报废材料处理在清洁表面后，应对报废材料进行处理。
将报废的涂层材料、防腐胶带等进行分类，采取环保措施进行处理，以减少对环境的污染。
3.3 修复涂层根据冷却塔的实际情况，选择合适的防腐修复涂层材料。
涂层的选择应考虑到其耐腐蚀性和附着力等因素。
在涂层施工过程中，应确保涂层的均匀性和充分的保护面积。
3.4 检查和测试在施工完成后，应对修复的冷却塔进行检查和测试。
检查的内容可以包括涂层的附着力、密封性和耐腐蚀性等。
测试的方法可以使用化学检测、电化学测试等手段。
AL901冷却塔修复防腐方案
内蒙古XXXX热电有限责任公司#11冷却塔防腐工程项目技术投标方案河北省XXX电力工程有限公司2012.06.25目录1 #11冷却塔维修背景情况2 工作内容3 编制依据4 冷却塔防腐材料选用4.1 防腐涂层选用AL901-1冷却塔防腐防水涂料4.2 修补腻子4.3 淋水立柱等修补用材料5 冷却塔混凝土涂装配套方案5.1 双曲线冷却塔内壁防腐方案5.2 冷却塔淋水立柱防腐方案5.3 人字柱防护5.4 涂层寿命6 冷却塔防腐施工工艺及质量控制措施6.1 基面准备及表面处理6.2 施工工艺6.3 涂层质量的检验7 安全措施8 施工组织措施8.1 人员组织结构8.2 项目经理8.3 施工安全8.4 材料采购8.5 质量检验7.6 施工进度冷却塔维修防腐方案1冷却塔情况概述目前，XXX #11冷却塔内筒壁、淋水构件的防腐层剥落严重、且剥落面积较大，导致内筒壁、淋水构件表面的砼脱落严重，进一步对结构的钢筋造成了很大的腐蚀。
如果不进行防腐处理，将影响#11冷却塔的使用寿命，对全现场的安全生产构成危险。
所以对#11冷却塔进行防腐处理刻不容缓。
为此从砼基体的腐蚀机理进行分析研究，拿出科学有效的防腐方案。
2工作内容防腐部位包括水塔内壁、淋水柱、淋水层主次梁、配水层主次梁、中央竖井、主次水槽、池壁、人字柱等。
防腐面积约24188平米。
具体工程量、施工做法见改造方案。
3编制依据本工程的施工安装质量必须符合国家现行的设计、施工及验收规范、规程、标准的规定。
工程施工中应遵守的规程、规范如下：1）《建筑安装工程质量检验评定统一标准》（GBJ300-88）。
2）《建筑工程项目管理规范》（GB/T50326-2001）3）《施工现场临时用电安全技术规范》（JGJ46-88）4）国家及电业行业与本工程有关的现行规程、规范及标准、安装施工说明。
5）《建筑工程文件归档整理规范》（GB/T50328-2001）4冷却塔防腐蚀材料的选用4.1防腐涂层：选用AL901-1冷却塔防腐防水涂料选用石家庄市特种油漆油墨厂生产的AL901-1冷却塔防腐防水涂料，该涂料是一种高固体份、低粘度、强渗透性涂料，抗酸、碱、盐腐蚀，抗湿热冻融老化。
冷却水塔钢结构防腐方法
冷却水塔钢结构防腐方法说实话冷却水塔钢结构防腐这事，我一开始也是瞎摸索。
我最早就想啊，拿点油漆往上一刷不就得了嘛。
我就买了普通的油漆，吭哧吭哧地开始刷。
结果呢，没几个月就不行了，那漆开始剥落，钢结构又开始生锈。
我当时那个懊悔啊，感觉自己想得太简单了。
后来我就知道，这表面处理很重要。
就好比人洗脸，脸不干净擦啥护肤品都白费。
钢结构表面的锈渍、油污啥的必须清理干净。
我就用砂纸使劲儿磨，那可是个力气活，磨得我胳膊酸。
但光磨还不行，我还弄了些清洁剂来清洗，确保那些脏东西都没了。
接着就是选漆。
我试了好几种漆呢。
有那种便宜的普通防锈漆，事实证明不顶用。
后来听说环氧漆不错，我就试了试。
这个环氧漆刷的时候还有讲究呢。
要刷得均匀，不能太厚也不能太薄。
太厚了干得慢，而且容易有裂缝，太薄又盖不住。
我第一次刷环氧漆的时候没经验，有的地方厚有的地方薄的，结果就是厚的还没干好的时候，薄的地方已经有损坏的迹象了。
还有涂漆的层数也很关键。
我一开始以为涂一层就够，后来经过了解和实际的查看，发现涂两到三层是比较靠谱的。
就像给东西包保鲜膜，一层可能包不住，多点层数就严实了。
另外，我觉得环境对防腐也有很大的影响。
要是冷却水塔周围老是潮湿，又有很多化学物质啥的，那防腐的难度肯定更大。
我不确定是不是还需要有特殊的防护措施针对这种环境呢，但我想如果能够改善一下周边的环境，比如保持干燥通风会更好吧。
不过对于已经有的环境问题，那只能尽量让防腐措施更到位。
总之啊，不能轻视任何一个环节，从表面处理到漆的选择、涂刷方法和层数，都得认真对待，才能做好冷却水塔钢结构防腐。
我还试过在漆里面加点防锈添加剂。
这就有点像煮饭的时候加佐料，可能会让效果更好。
不过这个我也不是特别确定效果有多大，但是加了总觉得多一层保障。
这些年通过不断摸索，我也算有了点自己的心得，希望能给你点帮助呢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内蒙古XXXX热电有限责任公司#11冷却塔防腐工程项目技术投标方案河北省XXX电力工程有限公司2012.06.25目录1 #11冷却塔维修背景情况2 工作内容3 编制依据4 冷却塔防腐材料选用4.1 防腐涂层选用AL901-1冷却塔防腐防水涂料4.2 修补腻子4.3 淋水立柱等修补用材料5 冷却塔混凝土涂装配套方案5.1 双曲线冷却塔内壁防腐方案5.2 冷却塔淋水立柱防腐方案5.3 人字柱防护5.4 涂层寿命6 冷却塔防腐施工工艺及质量控制措施6.1 基面准备及表面处理6.2 施工工艺6.3 涂层质量的检验7 安全措施8 施工组织措施8.1 人员组织结构8.2 项目经理8.3 施工安全8.4 材料采购8.5 质量检验7.6 施工进度冷却塔维修防腐方案1冷却塔情况概述目前，XXX #11冷却塔内筒壁、淋水构件的防腐层剥落严重、且剥落面积较大，导致内筒壁、淋水构件表面的砼脱落严重，进一步对结构的钢筋造成了很大的腐蚀。
如果不进行防腐处理，将影响#11冷却塔的使用寿命，对全现场的安全生产构成危险。
所以对#11冷却塔进行防腐处理刻不容缓。
为此从砼基体的腐蚀机理进行分析研究，拿出科学有效的防腐方案。
2工作内容防腐部位包括水塔内壁、淋水柱、淋水层主次梁、配水层主次梁、中央竖井、主次水槽、池壁、人字柱等。
防腐面积约24188平米。
具体工程量、施工做法见改造方案。
3编制依据本工程的施工安装质量必须符合国家现行的设计、施工及验收规范、规程、标准的规定。
工程施工中应遵守的规程、规范如下：1）《建筑安装工程质量检验评定统一标准》（GBJ300-88）。
2）《建筑工程项目管理规范》（GB/T50326-2001）3）《施工现场临时用电安全技术规范》（JGJ46-88）4）国家及电业行业与本工程有关的现行规程、规范及标准、安装施工说明。
5）《建筑工程文件归档整理规范》（GB/T50328-2001）4冷却塔防腐蚀材料的选用4.1防腐涂层：选用AL901-1冷却塔防腐防水涂料选用石家庄市特种油漆油墨厂生产的AL901-1冷却塔防腐防水涂料，该涂料是一种高固体份、低粘度、强渗透性涂料，抗酸、碱、盐腐蚀，抗湿热冻融老化。
AL901-1冷却塔防腐防水涂料具有很强的渗透力，它能渗透进混凝土毛细孔，产生锚实效应、封闭混凝土基面的毛细孔，增加了基体表面强度；涂层与混凝土的附着力好形成致密的防腐屏蔽涂层，达到了对混凝土的抗渗和防腐作用。
4.2修补腻子冷却塔内壁局部缺陷，采用AL901-1冷却塔防腐防水涂料与200目滑石粉制成腻子补平,该腻子具有极佳的附着力、耐酸碱性、耐腐蚀性和强度，是一种理想的修补材料，可以增加混凝土表面强度和涂层耐久性，提高涂层的抗渗透性。
4.3淋水立柱等修补用材料选用JS聚合物水泥防水砂浆对淋水立柱进行修补。
该聚合物水泥防水砂浆具有优良的抗渗性、抗裂性，抗冻融性和抗化学腐蚀性；适用于新旧混凝土的修补。
选用环氧树脂砂浆恢复裸露钢筋部位的砼构件。
5冷却塔防腐涂装配套方案5.1冷却塔内壁防腐方案5.1.1基面处理a.冷却塔外壁渗水通常情况下是由于混凝土浇筑时的模板工艺孔没有堵好，对工艺孔用腻子进行修堵。
b.清除基面污物，并对原有防腐涂层用钢丝刷进行拉毛处理。
c.对涂层脱落部位要进行打磨处理，至露出砼基体。
5.1.2冷却塔裸露钢筋处理对冷却塔裸露钢筋进行除锈达到国标St3级，涂刷AL901-1冷却塔防腐防水涂料二道（用量0.50kg/㎡），干燥24h; 用JS聚合物水泥防水砂浆批刮找平。
注：若钢筋直径腐蚀到30℅以上，就必须进行植钢筋加固处理。
5.1.3局部缺陷修补采用刮涂的方式对有可能渗水的模板筋缺陷和工艺孔用或“水不漏”进行修补。
5.1.4防腐涂层涂刷两道AL901-1冷却塔防腐防水涂料，为了便于施工方、监理和业主自检和互检，确保施工质量。
5.2冷却塔淋水立柱等防腐方案5.2.1基面处理清除淋水立柱基面上的污物，凿掉砼肌体表层的松动层，确保基面干净无污。
5.2.2肌体恢复#11号冷却塔部分立柱腐蚀严重，为了保证修复的强度和使用寿命，采用环氧树脂砂浆恢复尺寸和强度。
为防止环氧树脂砂浆下垂，采用10x10钢丝网加筋的工艺处理。
在清理干净的砼肌体上涂刷1道环氧树脂打底料，分数次抹涂环氧树脂砂浆，至恢复尺寸。
环氧树脂砂浆配方见表1：表1环氧树脂砂浆配方原材料名称环氧树脂砂浆打底料砂浆E44 100 100丙酮40---50 10---20T31 20--30 20--30石英粉0--20 300--350石英砂--- 300--4005.2.3防腐防水涂层涂刷两道AL901-1冷却塔防腐防水涂料，为了便于施工方、监理和业主自检和互检，确保施工质量。
5.3人字柱防护5.3.1基面处理：用电动钢丝轮清除旧涂层和浮土、浮浆等松动物。
5.3.2涂刷两道AL901-1冷却塔防腐防水涂料，干燥24h。
5.3.3在涂装两道混凝土专用耐酸防紫外线涂料。
5.4涂层寿命采用此涂装方案修补，涂层寿命不小于10年。
6冷却塔防腐施工工艺及质量控制措施6.1基面准备及表面处理采用滑板的施工工艺，用钢丝轮等工具清理基面，对有缺陷的部位要求露出坚硬的混凝土肌体，对附着牢固的旧涂层要求拉毛。
对腐蚀破坏的砼肌体恢复尺寸。
质量要求：混凝土基面应洁净、牢固密实无松动，方能进入下一工序。
6.2施工工艺6.2.1涂料配制6.2.1.1施工方必须指派专人负责AL901-1冷却塔防腐防水涂料的配制,严格按标签A、B组份配比要求配制，并用机械的方式充分搅拌均匀。
熟化15分钟后，方可施工。
6.2.1.2配制好的涂料应在活性期内（4-6h）使用完。
6.2.1.3工作粘度调节，在活性期涂料因固化剂的作用会逐渐增稠，要适当加入稀释剂，调节涂料的施工粘度（不允许超过涂料量的10%）,以确保施工质量。
6.2.2涂料的涂刷6.2.2.1施工环境：温度≥5℃; 湿度≤85%;严格禁止涂刷基面及涂层之间霜、雾存在的情况下施工，禁止雨、雾、大风天气施工。
6.2.2.2在处理好的基面上，保证无浮土、浮砂等附着物的前提下方可进行防护施工。
a.涂刷一道铁红色AL901-1冷却塔防腐防水涂料（用量约为300g/m2）。
b.干燥4h，涂刷第二道铁红色AL901-1冷却塔防腐防水涂料（用量约为200g/m2）。
c.涂刷应注意其装饰性,防止污染。
6.2.2.3涂刷用具用完后应使用稀释剂浸泡，以便继续使用和避免浪费。
6.2.2.4妥善保管包装物，防止污染，做好环境保护。
6.3涂层质量的检验每道涂层均要进行检验，不允许有流挂、漏涂、渗色等缺陷存在。
7安全措施7.1严格执行大唐国际“十条禁令”要求。
严格遵守《电力施工安全规程》要求。
7.2坚决执行登高作业“十不登”：（1）患有心脏病、高血压、深度近视等病不登高；（2）迷雾、大雾、雷雨或五级以上大风不登高；（3）没有安全帽、安全带不登高；（4）夜间没有足够的照明不登高；(5）饮酒、精神不振或经医院证明不宜的不登高；（6）脚手架、脚手板、梯子没有防滑措施不登高；（7）穿厚底鞋或携带笨重工具不登高；（8）没有固定防滑措施不登高；（9）设备或物体之间没有安全跳板、高压电线旁没有遮拦不登高；（10）无脚手架不登高。
7.3从事高处作业及登高架设作业的人员要定期体检。
凡经医师诊断为高血压、贫血、心脏病、癫痫以及其他不适宜高处作业及及登高架设作业人员，不得从事高空作业。
7.4高空作业前，必须对有关防护实施及个人安全防护用品进行检查，不得在安全隐患的情况下强令或强行冒险作业。
7.5作业时衣着要灵便，禁止穿硬鞋、带钉和易滑的鞋，在没有防护的高空、悬崖和陡坡施工时，必须按规定使用安全带，安全带必须高挂低用，挂设点必须安全可靠。
7.6高处作业所用材料要堆放平稳，不得妨碍作业，并制定防止坠落的措施；使用工具应防止工具坠落伤人的措施；工具用完应随手放入工具袋内；上下传递物件时，禁止抛掷。
7.7使用梯子登高作业时，梯子不得缺档，不得垫高使用，如需接长使用，应有可靠的连接措施，且接头不得超过一处。
梯子横档间接为30mm为宜。
使用时上端要固定牢靠，下端应有防滑措施。
脚手架上禁止使用梯子登高作业。
7.8单面梯工作时角度以75度左右为宜；人字梯上部夹角以35度～45度为宜。
使用时第一档或第三档之间应设置拉撑。
禁止两人同时在梯子上作业。
在通道处使用梯子时，应有人监护或设置围栏。
7.9没有安全防护设施时，禁止在屋架的上弦、支撑、挑架的挑梁和未固定的构件上行走或作业。
高处作业与地面连续时，应设通讯装置，专人负责。
7.10在有斜面的建筑结构层面上，应有防滑措施。
脚手架上坠落事故的预防、控制要点；要按规定搭设脚手架、铺平脚手板，不准有探头板；防护栏杆要绑扎牢固，挂好安全网；脚手架载荷不得超过270kg/m2；脚手架离墙面过宽应加设安全防护；并要实行脚手架搭设验收和使用检查制度，发现问题及时处理。
登高作业人员持证上岗，操作工具放在结实的工具袋内以防高空坠落，不得往下抛扔材料、施工工具系好安全绳，并绑扎牢固，材料运送不得满载以防散落；7.11施工时科学合理安排工作时间，保证施工人员有充分的休息时间，不搞疲劳作业。
7.12施工人员每天开工前对安全用具要认真全面的检查，发现问题立即解决，绝不允许盲目施工，高空运送材料要做好安全防护措施，防止造成高空坠落物伤害。
作业人员每天开工前对安全、设备工具要认真全面的检查。
发现问题立即解决，绝不允许盲目施工。
7.13严格执行工程安全技术交底制度，特殊工种必须持有合格的特种作业证上岗。
做好安全教育和安全教育工作，做到进场作业人员必须经过安全三级教育考试合格后，方可进场施工。
用彩色彩带或围栏划出施工作业区域，并在施工现场设立醒目的安全标志，如：施工区域严禁入内、高空作业、注意安全、禁止通行等标语。
7.14开好班前总结会，严格执行“三交”“三查”，严禁酒后登高作业，如精神状态不好，不准登高作业，禁止在厂区内吸烟，进入施工现场，必须戴好安全帽，系好安全带，作业人员必须系带好攀登自锁器。
7.15作业人员每天开工前对安全、设备工具要认真全面的检查。
坚持班前安全检查和职工安全教育，强化职工安全意识。
每天施工前的开早会，认真布置当天的工作任务，危险点分析及预防控制措施。
发现问题立即解决，绝不允许盲目施工。
工程开工前，需要编制施工作业指导书，并报送相关部门和人员进行审批。
完成审批后，在工程开工前，项目部负责组织，召集相关人员进行施工技术、安全交底。
施工作业全过程中设专责安全员，工作负责人与安全员在现场监护，安全员可独立行使安全否决权，一旦发生安全隐患违章，立即签发整改单。
问题严重的签发停工整改通知单，并处罚款，摆正进度与安全的关系。
在作业区四周设置安全防护区，并设安全防护标志，专人监监督并设置明显警戒标志，禁止非本工程人员进入。
