桩基置换下筏板基础施工技术
桩基础及筏板施工关键技术和注意事项(定稿)
二、 桩基工程
柴油锤锤重选择表
预制桩施工
二、 桩基工程
预制桩施工
静压桩机选择应考虑哪些参数？
(1) 压桩机型号、桩机质量（不含配重）、最大压桩力等； (2) 压桩机的外型尺寸及拖运尺寸； (3) 压桩机的最小边桩距及最大压桩力； (4 ) 长、短船型履靴的接地压强； (5) 夹持机构的型式； (6) 液压油缸的数量、直径，率定后的压力表读数与压桩力的对应关系； (7) 吊桩机构的性能及吊桩能力。
(4)桩端全断面进入持力层深度：黏性土、粉土不宜小于2d，砂 土不宜小于1.5d，碎石类土，不宜小于1d。
(5)基桩最小中心距：见下表
二、 桩基工程
桩的最小中心距
桩基设计
二、 桩基工程
桩基设计
估算高层建筑桩数？
(1) 竖向总荷载估算： 高层建筑荷重标准值：框架结构：1.2-1.4 t/m2 框架-剪力墙、框架-核心筒：1.4-1.6 t/m2 剪力墙、筒中筒：1.6-1.8 t/m2
二、 桩基工程
桩型选择
上海中心的桩基选型
• 钢管桩质量易保证，桩身强度与刚度高，能进入较深的持力层获得较 高承载力。已在两幢超高层建筑上海金茂大厦、上海环球金融中心中 得到成功应用。
上海金茂大厦、环球金融中心桩基概况
二、 桩基工程
桩型选择
选型分析
• 钢管桩在施工过程中存在挤土效应，必然对临近的道路、建构筑物等 周边环境产生不利影响。由于要穿越深厚砂层，受静压法施工能力的 限制势必采用锤击法，将产生巨大的噪音。
二、 桩基工程
桩基施工
桩基施工方法有哪些？
(1) 钢筋混凝土预制桩、钢桩：锤击沉桩、静压沉桩； (2) 灌注桩：灌注桩按成孔方法不同，可分为泥浆护壁成孔灌注 桩、长螺旋钻孔压灌桩、沉管灌注桩和内夯沉管灌注桩、干作业灌 注桩等。
筏板基础施工工艺流程及施工方法
筏板基础施工工艺流程及施工方法一、施工准备1.确定施工区域，清理施工现场，清除杂物和障碍物。
2.根据设计图纸进行测量，并标出基准线和坐标线。
3.采购所需材料和设备，并检查其质量和数量是否满足要求。
二、土地处理1.在施工区域挖掘基坑，根据设计要求确定基坑的深度和尺寸。
2.清理基坑内的杂物和碎石，并进行土地平整和压实处理。
3.铺设防渗膜，并对接处进行密封处理，以防止渗水。
三、模板安装1.根据设计要求，按照基坑的尺寸和形状搭建模板。
2.在模板的底部安装支撑器，以保证模板的稳定性和水平度。
3.检查和调整模板的垂直度和水平度，确保其符合设计要求。
四、钢筋预埋1.根据设计要求，预埋钢筋在模板内。
2.确保预埋钢筋的位置和数量符合设计要求。
3.将预埋钢筋与模板固定，以防止其在混凝土浇筑时产生位移或变形。
五、浇筑混凝土1.混凝土按照设计配比进行拌合，并搅拌均匀。
2.采用泵送或人工方式将混凝土倒入模板内，确保混凝土充实均匀。
3.在浇筑过程中使用振捣器进行振捣，以排出混凝土内的空气和减少混凝土的收缩。
六、养护1.在混凝土浇筑完成后，立即进行表面养护，以避免混凝土表面的龟裂和干裂。
2.在养护期间，根据气温和湿度，保持基底湿润，并覆盖塑料薄膜，以减少水分挥发。
3.养护期一般为7-14天，根据混凝土的强度发展情况进行调整。
七、拆模与验收1.在混凝土达到设计强度要求后，可以拆除模板。
2.拆模后进行观察和检查，对混凝土的均匀性、表面平整度、边角是否合格进行验收。
3.若存在问题，及时进行修复和整改，并重新进行验收。
八、后续处理1.根据设计要求，进行地面处理和收尾工作，如修剪边角、清理杂物等。
2.按照项目需求进行下一步的施工，如地面铺设、建筑物的结构施工等。
桩基础筏板基础施工工艺流程
桩基础筏板基础施工工艺流程一、工艺流程定位放线--垫层侧模安装--垫层施工--二次放线--筏板基础钢筋绑扎--筏板基础侧模安装--柱插筋--隐蔽验收--筏板基础混凝土浇筑--混凝土养护1定位放线1.1定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。
1.2场区内控制网布置：在各单体工程测量定位放线前，在场区内布置好测量控制点控制网(包括坐标控制点和高程控制点)。
1.3测量工具：全站仪（场区内坐标控制点和高程控制点、建筑物坐标点定位）、水准仪（建筑物高程控制点）、经纬仪（建筑物轴线定位）、50m钢尺、木桩、钢筋桩、墨斗、油漆等。
1.4建筑物轴线定位：根据已知轴线坐标控制点采用经纬仪进行建筑物轴线的定位，其他相应线采用钢尺进行排尺。
1.5建筑物标高测量：根据已知高程控制点采用水准仪进行测量建筑物各工序的标高。
2基坑工程2.1基坑开挖，如有地下水，应采用措施降低地下水位至基坑底500mm以下部位，保持在无水的情况下进行土方开挖和基础结构施工。
2.2基坑土方开挖应注意保持基坑底土的原状结构，如采用机械开挖时。
基坑底面以上200～400mm厚的土层，应采用人工清除，避免超挖或破坏基土如局部有软弱土层工超挖，应进行换填，并夯实。
基坑开挖应连续进行，如基坑挖好后不能立即进行下一道工序，应在基底以上留置150～200mm一层不挖，待下道工序施工时再挖至设计基坑底标高，以免基土被扰动。
3模板施工3.1垫层施工时，沿筏形基础外为边线400mm。
3.2砖模在筏板垫层上砌筑，距筏形基础外边30mm砌筑。
沿砖模砌筑完毕后，采用10mm厚1:2水泥砂浆粉刷砖模内壁，粉刷内壁后在做防水工程，防水工程施工完毕后，再做15mm厚1:2水泥砂浆防水保护层。
3.3在浇筑筏形基础混凝土前，要对砖模板进行支护。
4钢筋施工4.1绑扎筏板板底钢筋：筏板板底钢筋排列顺序应符合设计要求，一般为短方向在下长方向在上；筏板钢筋开始绑扎之前，基础底线必须验收完毕，特别再墙柱插筋位置、墙边线等位置线，应用油漆在墨线边及交角位置画出不小于50mm宽、150mm长的标记；为保证地板钢筋保护层厚度准确，底板、墙、柱等部位均采用特制的混凝土垫块，垫块间距为1块/m²。
筏板基础基础施工方案
筏板基础基础施工方案
筏板基础是一种经济高效的基础工程，能够有效解决土壤承载力较弱的基础工
程问题，以下是筏板基础施工方案的详细步骤：
1. 前期准备
在施工现场确定好筏板基础的位置和尺寸，清理施工区域，保证工作面整洁。
根据设计要求确定基础底板和筏板的尺寸，准备好所需的材料和工具。
2. 基础底板施工
1.在施工现场基础底板位置浇筑一层混凝土，待混凝土初凝后，用水平
仪检测基础底板是否水平；
2.根据设计要求放置钢筋网格，注意钢筋之间的间距和覆盖层厚度；
3.再次浇筑一层混凝土，确保基础底板平整、结实。
3. 筏板施工
1.筏板材料使用高强度的水泥砂浆，按照设计要求浇筑在基础底板上；
2.在浇筑过程中，需要不断用振动器震实，确保筏板材料填充到每个角
落，无气泡；
3.筏板表面用找平工具整平，以保证整体平整。
4. 后续工作
1.筏板材料初凝后，要及时进行养护，保持筏板表面湿润，防止风干开
裂；
2.待筏板养护完全后，可进行后续的建筑工程施工，确保基础牢固可靠。
综上所述，筏板基础施工方案涉及基础底板和筏板的施工步骤，关键在于材料
的选择和施工过程的精细操作。
只有严格按照设计要求和施工标准操作，才能保证筏板基础质量可靠，确保建筑物的安全稳定。
筏板基础施工工艺方法
筏板基础施工工艺方法筏板基础施工工艺方法是一种常见的混凝土基础施工方法，适用于建筑物、桥梁、道路等工程项目。
该方法主要通过一系列的步骤和工艺流程来确保筏板基础的稳定性和承载能力。
本文将介绍筏板基础施工工艺方法的详细步骤和注意事项。
一、筏板基础施工工艺方法的前期准备在进行筏板基础施工之前，需要进行一些前期准备工作。
首先，根据设计要求进行场地的勘察和测量，确定基础的尺寸和位置。
其次，清理场地，并确保场地的平整度和承载力达到要求。
最后，准备好施工所需的材料和设备，包括混凝土、钢筋、模板等。
二、筏板基础施工工艺方法的施工步骤1. 基础标定与桩位铺设：根据设计要求，在场地上进行基础的标定，并确定桩位。
然后，在桩位上铺设合适的沙包或其他材料，以作为施工时的参考标志。
2. 模板制作与安装：根据基础的尺寸和形状，制作合适的模板。
然后，将模板逐段安装在基础的外围，并确保模板的牢固稳定。
3. 钢筋加工与布置：根据设计要求，在模板内部安装和布置钢筋。
钢筋的加工要求精确，并按照设计图纸的要求进行布置。
在布置钢筋时，要注意钢筋的纵向及横向交叉连接，以增强基础的承载能力。
4. 混凝土搅拌与浇筑：在施工现场搭建混凝土搅拌站，并按照设计要求配置好混凝土的配合比。
然后，将混凝土倒入模板内部，逐层浇筑并进行均匀压实，以确保混凝土的密实度和强度。
5. 表面处理与养护：待混凝土凝固后，对表面进行抹平和光洁处理。
同时，进行基础的养护，保持施工现场的湿润，并使用草帘等材料覆盖，以防止混凝土过快干燥和开裂。
三、筏板基础施工工艺方法的注意事项1. 施工现场应保持整洁，定期清理垃圾和杂物，确保施工质量和安全。
2. 在施工过程中，要严格按照设计要求进行施工，防止任意更改尺寸和形状。
桩基置换下筏板基础施工技术
桩基置换下筏板基础施工技术工程，考虑到筏板基础混凝土属于大体积混凝土结构，从约束条件的角度，针对该特殊工况的筏板基础施工过程，优化了筏板基础施工过程中的关键施工工艺技术，实践结果表明桩基置换条件下新增筏板基础施工工艺的关键技术够有效的提高混凝土抗变形能力。
研究成果为此类工程的施工技术能够提供技术借鉴。
关键字】筏板基础；桩基置换；施工技术；裂隙1 前言对于高层建筑，如果其基础的地基承载能力不足，很容易引起上部结构因地基不均匀变形产生裂隙甚至结构破坏[1-3]。
然而，高层建筑采用的条形基础、独立基础一般不能满足地基承载力的正常使用和极限使用的容许值[4-5]。
因此，工程中采用整体性和刚性较大的筏板基础来替代。
本文结合筏板基础对某高层建筑物的桩基础结构特殊加固项目，从混凝土约束条件的角度，研究了桩基置换工况下的筏板基础施工过程中施工工艺的关键技术，希望研究成果对于此类工程的施工能够起到一定的指导作用和推广。
2 工况概述本项目为22层高混凝土剪力墙结构，房屋基础采用旋挖钻混凝土灌注桩基础，桩基持力层为微风化基岩。
工程项目在桩基施工后5-6个月时间后，发现15#楼的部分楼板、主梁、剪力墙面出现明显的不同程度大小的裂隙。
经过一系列的研究和调查初步确定裂隙产生是由于地基承载力不足，引起桩基的不均匀沉降。
通过对样芯的鉴定和试验检测，判定该质量事故主要是由于部分桩基的质量问题和地基持力层承载力未达到规范要求而引起上部结构变形开裂。
针对与本次质量事故鉴定分析报告，通过研究和分析了各加固设计方法，最终确定加固方法：即停止上部结构的施工，在原有的地基基础上布设直径为1m的人工挖孔桩，并通过2m厚的筏板基础将原有钻孔桩和人工挖孔桩联结为整体，共同承受上部结构的荷载。
筏板基础使用纤维膨胀抗裂剂掺量为4%的C35混凝土浇筑。
3 施工工艺关键技术研究3.1垫层施工控制筏板基础垫层C15混凝土，厚度为100mm，每边的宽度比筏板基础宽100mm。
筏板基础施工工艺
一、施工部署及主要施工方案：1.模板工程（1）模板采用定型组合钢模板，U型环连接。
垫层面清理干净后，先分段拼装，模板拼装前先刷好隔离剂。
（隔离剂主要用机油）。
外围侧模板的主要规格为1500×300mm、1200×300mm、900×300mm、600×300mm.模板支撑在下部的砼垫层上，水平支撑用钢管及圆木短柱、木楔等支在四周基坑侧壁上。
基础梁上部比筏板面高出的50mm侧模用100mm宽组合钢模板拼装，用铁丝拧紧，中间用垫块或钢筋头支撑，以保证梁的截面尺寸。
模板边的顺直拉线较正，轴线、截面尺寸根据垫层上的弹线检查较正。
模板加固检验完成后，用水准仪定标高，在模板面上弹出砼上表面平线。
作为控制砼标高的依据。
（2）模的顺序为先拆模板的支撑管、木楔等，松连接件，再拆模板，清理，分类归堆。
拆模前砼要达到一定强度，保证拆模时不损坏棱角。
2.钢筋工程（1）钢筋按型号、规格分类加垫木堆放，覆盖塑料布防雨雪。
（2）盘条I级钢筋采用冷拉的方法调直，冷拉率控制在4%以内。
（3）对于受力钢筋，I级钢筋末端（包括用作分布钢筋的I级钢筋）做180度弯钩，弯弧内直径不小于2.5d，弯后的平直段长度不小于3d。
II级钢筋当设计要求做90度或135度弯钩时，弯弧内直径不小于5d.对于非焊接封闭筋末端作135度弯钩，弯弧内直径除不小于2.5d外还不应小于箍径内受力纵筋直径，弯后的平直段长度不小于10d。
（4）钢筋绑扎施工前，在基坑内搭设高约4m的简易暖棚，以遮挡雨雪及保持基坑气温，避免垫层砼在钢筋绑扎期间遭受冻害。
立柱用ф50钢管，间距为3.0m，顶部纵横向平杆均为50钢管，组成的管网孔尺寸为1.5×1.5m，其上铺木板，方钢管等，在木板上覆彩条布，然后满铺草帘。
棚内照明用普通白炽灯泡，设两排、间距5m。
（5）基础梁及筏板筋的绑扎流程：弹线→纵向梁筋绑扎、就位→筏板纵向下层筋布置→横向梁筋绑扎、就位→筏板横向下层筋布置→筏板下层网片绑扎→支撑马凳筋布置→筏板横向上层筋布置→筏板纵向上层筋布置→筏板上层网片绑扎。
筏板基础施工工艺
筏板基础施工工艺1. 概述筏板基础是一种常用的浅基础工程施工技术，适用于软土、淤泥等地质条件较差的地区。
筏板基础的施工过程需要严格按照工艺要求进行，以确保项目的质量和安全。
2. 施工准备在进行筏板基础施工之前，需要进行充分的施工准备工作，包括但不限于以下步骤：•地质勘察：对施工区域进行地质勘察，了解地层情况和承载能力，为设计和施工方案提供依据。
•地平整理：对施工区域进行必要的地面整理，确保施工平坦稳固。
•施工材料准备：准备所需的施工材料，包括水泥、砂浆、钢筋等，并进行必要的质量检查。
•施工设备准备：准备所需的施工设备，例如打桩机、混凝土搅拌机等，确保设备的正常运转。
3. 施工步骤筏板基础的施工主要包括以下步骤：3.1 基坑开挖在施工现场根据设计要求进行基坑的开挖，一般情况下，基坑的深度应保证超过地下水位和重要地下设施的埋深。
开挖过程中需要注意坑壁的支护，防止坍塌。
3.2 基坑处理基坑开挖完成后，需要进行基坑处理，包括以下步骤： - 清理坑底：将基坑底部的泥土、杂物等清理干净，以保证基坑底部的平整度和干燥度。
- 铺设防水层：在基坑底部铺设防水层，可以采用聚乙烯薄膜、沥青等材料进行防水处理，以防止地下水渗入。
- 基坑排水：设置基坑排水系统，将基坑内的积水排出，保持基坑干燥。
3.3 钢筋安装在筏板基础施工中，钢筋的安装非常关键，它起到加固和增强混凝土结构的作用。
钢筋安装的步骤一般包括以下几个方面： - 钢筋切割：根据设计要求，将钢筋按照合适的长度进行切割。
- 钢筋清理：将钢筋表面的锈蚀和杂质清理干净，以保证钢筋与混凝土之间的粘结强度。
- 钢筋布置：按照设计图纸要求，在基坑底部敷设钢筋网，辅助设施可以采用钢筋架进行支撑，要注意钢筋的间距和固定位置。
3.4 砼浇筑在钢筋安装完成后，进行砼浇筑工作。
砼浇筑的步骤一般包括以下几个方面： - 混凝土搅拌：将水泥、砂浆、骨料等按照一定的比例进行混合搅拌，形成均匀的混凝土。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

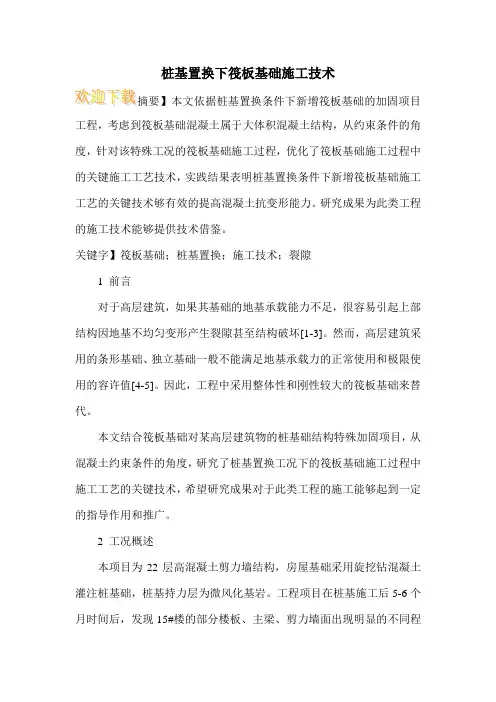

桩基置换下筏板基础施工技术
工程，考虑到筏板基础混凝土属于大体积混凝土结构，从约束条件的角度，针对该特殊工况的筏板基础施工过程，优化了筏板基础施工过程中的关键施工工艺技术，实践结果表明桩基置换条件下新增筏板基础施工工艺的关键技术够有效的提高混凝土抗变形能力。
研究成果为此类工程的施工技术能够提供技术借鉴。
关键字】筏板基础；桩基置换；施工技术；裂隙
1 前言
对于高层建筑，如果其基础的地基承载能力不足，很容易引起上部结构因地基不均匀变形产生裂隙甚至结构破坏[1-3]。
然而，高层建筑采用的条形基础、独立基础一般不能满足地基承载力的正常使用和极限使用的容许值[4-5]。
因此，工程中采用整体性和刚性较大的筏板基础来替代。
本文结合筏板基础对某高层建筑物的桩基础结构特殊加固项目，从混凝土约束条件的角度，研究了桩基置换工况下的筏板基础施工过程中施工工艺的关键技术，希望研究成果对于此类工程的施工能够起到一定的指导作用和推广。
2 工况概述
本项目为22层高混凝土剪力墙结构，房屋基础采用旋挖钻混凝土灌注桩基础，桩基持力层为微风化基岩。
工程项目在桩基施工后5-6个月时间后，发现15#楼的部分楼板、主梁、剪力墙面出现明显的不同程。
