等厚干涉--牛顿环实验报告
等厚干涉牛顿环实验报告
等厚干涉牛顿环实验报告实验目的本实验旨在通过等厚干涉牛顿环实验，研究光的干涉现象，探究光的波动性质，进一步了解光的干涉现象与波动性质之间的关联。
实验器材•等厚干涉装置•准直器•白光源•直尺•镜筒•透明薄片•电源实验原理等厚干涉是基于两个波面相干的干涉现象。
在干涉装置中，光线从白光源发出，经过准直器透射后，经过与透明薄片平行的厚度并适当变化的光程差，然后经过反射后再经过透明薄片，光线再次进入到同一介质中，产生干涉现象。
根据干涉的现象可以得到一系列的暗纹和亮纹分布，这些亮暗纹的分布情况可以用来推测透明薄片的厚度。
实验步骤1.将准直器垂直于白光源，并将白光源打开。
2.将直尺放置在光路上，并将反射光镜筒放置在直尺两端。
3.将透明薄片放入反射光镜筒中，并将其固定。
4.在反射光镜筒上移动镜筒，直到观察到明亮的干涉圆环。
5.测量明亮的干涉圆环的半径，重复多次测量，取平均值。
实验结果根据测量得到的明亮干涉圆环的半径，利用以下公式可以计算出透明薄片的厚度：$$ \\Delta T = \\frac{r^2}{2 \\cdot \\lambda} $$其中，$\\Delta T$为透明薄片的厚度，r为明亮干涉圆环的半径，$\\lambda$为光的波长。
结论通过等厚干涉牛顿环实验，我们成功观察到了明亮的干涉圆环，并通过测量计算出透明薄片的厚度。
这说明光的波动性质与干涉现象是相关的，根据干涉现象和波动性质，可以测量出透明薄片的相关参数。
实验结果与理论计算结果相符，实验目的达到。
这一实验对于理解光的波动性质以及干涉现象具有一定的教育意义和科学研究价值。
参考文献•余清祥，王敏. 《波动光学与实验教程》. 科学出版社，2008年。
进一步探究1.可以尝试改变白光源的波长，观察明暗干涉圆环的变化情况。
2.可以尝试使用不同厚度的透明薄片，观察明暗干涉圆环的变化情况，进一步验证透明薄片厚度与干涉圆环的关系。
3.可以尝试使用其他干涉装置进行比较，比如菲涅尔双棱镜干涉仪，观察干涉现象的差异。
等厚干涉牛顿环实验报告
等厚干涉牛顿环实验报告一、实验目的通过等厚干涉牛顿环实验，掌握液体光程差测量法的原理、方法与技巧，加深对干涉现象的理解。
二、实验原理1、干涉现象：两个波长相等的光波相交时，在相交区域内会出现明暗相间的干涉条纹现象，称为干涉现象。
2、等厚干涉：同一透明介质中，光线经过的路程相等，产生干涉现象。
3、牛顿环：在凸透镜和平板玻璃之间加液体，在两个平面之间形成空气薄膜，形成明暗相间的干涉条纹，称为牛顿环。
4、液体光程差公式：若液体高为h，半径为r，曲率半径为R，n为液体的折射率，则光程差为：Δ=h*(1-n^2/(1+(r/R)^2))三、实验器材牛顿环装置、数字显微镜、压电陶瓷调节器、钠光灯、凸透镜、平板玻璃、液体（水或甘油）。
四、实验步骤1、将牛顿环装置放平，并在顶上固定凸透镜。
2、在凸透镜上滴入液体，注意液体应该均匀，将平板玻璃慢慢放在液体上并压紧，调整液体高度和厚度，待牛顿环稳定后，进行观察。
3、使用数字显微镜，在环的中央测量各环的直径，注意要取多组数据。
4、根据公式计算出各环的半径，计算出液体的折射率。
5、重复以上步骤，取不同液体，比较其折射率。
五、实验注意事项1、注意平板玻璃和凸透镜的清洁，避免出现指纹、灰尘等污染物，影响实验结果。
2、滴液时注意液滴均匀，避免产生空气袋。
3、测量时注意数字显微镜的读数准确。
4、实验过程中要小心，避免出现液体溅出等安全问题。
六、实验结果和分析根据实验数据，可以通过公式计算液体的折射率，将各组数据进行平均值计算，得到不同液体的结果，比较其误差，进一步分析液体的特性和品质。
七、实验总结通过等厚干涉牛顿环实验，掌握了液体光程差测量法的原理、方法与技巧，加深了对干涉现象的理解。
同时，也提高了实验能力和思维能力，为今后科研实践打下了基础。
等厚干涉--牛顿环实验报告
等厚干涉——牛顿环等厚干涉是薄膜干涉的一种。
薄膜层的上下表面有一很小的倾角是，从光源发出的光经上下表面反射后在上表面附近相遇时产生干涉，并且厚度相同的地方形成同一干涉条纹，这种干涉就叫等厚干涉。
其中牛顿环是等厚干涉的一个最典型的例子，最早为牛顿所发现，但由于他主张微粒子学说而并未能对他做出正确的解释。
光的等厚干涉原理在生产实践中育有广泛的应用，它可用于检测透镜的曲率，测量光波波长，精确地测量微笑长度、厚度和角度，检验物体表面的光洁度、平整度等。
一.实验目的(1)用牛顿环观察和分析等厚干涉现象；(2)学习利用干涉现象测量透镜的曲率半径；二.实验仪器读数显微镜钠光灯牛顿环仪三.实验原理牛顿环装置是由一块曲率半径较大的平凸面放在一块光学玻璃平板（平镜）上构成的，如图。
平凸透镜的凸面与玻璃平板之间的空气层厚度从中心到边缘逐渐增加，若以平行单光垂直照射到牛顿环上，则经空气层上、下表面反射的两光束存在光程差，他们在平凸透镜的凸面相遇后，将发生干涉。
从透镜上看到的干涉花样是以玻璃接触点为中心的一系列明暗相间的圆环，称为牛顿环。
同一干涉环上各处的空气层厚度是相同的，因此他属于等厚干涉。
图2 图3由图2可见，若设透镜的曲率半径为R ，与接触点O 相距为r 处空气层的厚度为d ，其几何关系式为2222222)(r d Rd R r d R R ++-=+-=由于r R >>，可以略去d 2得Rr d 22= （1）光线应是垂直入射的，计算光程差时还要考虑光波在平玻璃上反射会有半波损失，，从而带来λ的附加程差，所以总光程差为22λ+=∆d （2）所以暗环的条件是2)12(λ+=∆k （3）其中 3,2,1,0=k 为干涉暗条纹的级数。
综合（1）（2）（3）式可得第可k 级暗环的半径为λkR r k =2 （4）由式（4）可知，如果单色光源的波长λ已知，测出第m 级的暗环半径r m,,即可得出平图透镜的曲率半径R ；反之，如果R 已知，测出r m 后，就可计算出入射单色光波的波长λ。
等厚干涉牛顿环实验报告

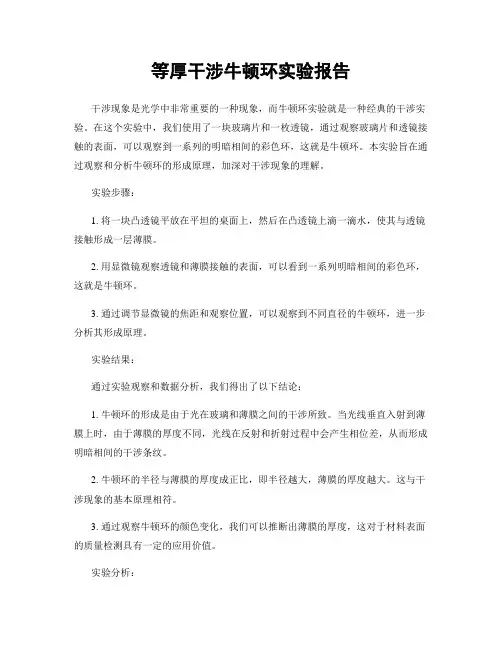

等厚干涉牛顿环实验报告干涉现象是光学中非常重要的一种现象，而牛顿环实验就是一种经典的干涉实验。
在这个实验中，我们使用了一块玻璃片和一枚透镜，通过观察玻璃片和透镜接触的表面，可以观察到一系列的明暗相间的彩色环，这就是牛顿环。
本实验旨在通过观察和分析牛顿环的形成原理，加深对干涉现象的理解。
实验步骤：1. 将一块凸透镜平放在平坦的桌面上，然后在凸透镜上滴一滴水，使其与透镜接触形成一层薄膜。
2. 用显微镜观察透镜和薄膜接触的表面，可以看到一系列明暗相间的彩色环，这就是牛顿环。
3. 通过调节显微镜的焦距和观察位置，可以观察到不同直径的牛顿环，进一步分析其形成原理。
实验结果：通过实验观察和数据分析，我们得出了以下结论：1. 牛顿环的形成是由于光在玻璃和薄膜之间的干涉所致。
当光线垂直入射到薄膜上时，由于薄膜的厚度不同，光线在反射和折射过程中会产生相位差，从而形成明暗相间的干涉条纹。
2. 牛顿环的半径与薄膜的厚度成正比，即半径越大，薄膜的厚度越大。
这与干涉现象的基本原理相符。
3. 通过观察牛顿环的颜色变化，我们可以推断出薄膜的厚度，这对于材料表面的质量检测具有一定的应用价值。
实验分析：牛顿环实验是一种经典的干涉实验，通过观察和分析牛顿环的形成原理，可以加深对干涉现象的理解。
在实验过程中，我们需要注意调节显微镜的焦距和观察位置，以获得清晰的牛顿环图像。
另外，实验中还需要注意控制薄膜的厚度，以获得准确的实验结果。
总结：通过本次实验，我们深入了解了牛顿环的形成原理，并对干涉现象有了更深刻的理解。
牛顿环实验不仅具有理论意义，还具有一定的应用价值，可以在材料表面质量检测和光学仪器校准等方面发挥重要作用。
希望通过这次实验，能够对光学干涉现象有更深入的认识，为今后的学习和科研工作打下坚实的基础。
牛顿环干涉实验报告
一、实验目的1. 观察和分析牛顿环的等厚干涉现象。
2. 学习利用牛顿环干涉现象测量平凸透镜的曲率半径。
3. 深入理解光的干涉原理及其应用。
二、实验原理牛顿环干涉现象是等厚干涉的一个典型实例。
当一平凸透镜与一平板紧密接触时，在其间形成一层厚度逐渐增大的空气薄层。
当单色光垂直照射到该装置上时，经空气薄层上下表面反射的两束光发生干涉，形成明暗相间的同心圆环，称为牛顿环。
根据波动理论，设形成牛顿环处空气薄层厚度为d，两束相干光的光程差为ΔL = 2dλ/2，其中λ为入射光的波长。
当ΔL满足以下条件时：- ΔL = Kλ/2 (K为整数)时，形成明环；- ΔL = (2K+1)λ/2 (K为整数)时，形成暗环。
三、实验仪器1. 牛顿环仪：包括平凸透镜、平板、金属框架等。
2. 读数显微镜：用于观察和测量牛顿环的直径。
3. 单色光源：如钠光灯。
四、实验步骤1. 将平凸透镜和平板安装在金属框架上，确保两者紧密接触。
2. 调整显微镜，使其对准牛顿环装置。
3. 打开单色光源，调节其强度，使光线垂直照射到牛顿环装置上。
4. 观察并记录牛顿环的明暗相间的同心圆环，注意记录其直径。
5. 根据实验数据，计算平凸透镜的曲率半径。
五、实验数据及结果假设实验中测得牛顿环的直径分别为d1、d2、d3...dn，计算平均直径d_avg = (d1 + d2 + d3 + ... + dn) / n。
根据牛顿环干涉公式，有：ΔL = (2d_avgλ/2) = Kλ/2 或ΔL = (2K+1)λ/2解得曲率半径R：R = (λd_avg) / (2K) 或R = (λd_avg) / (2K+1)六、实验结果分析通过实验，我们观察到牛顿环的等厚干涉现象，并成功测量了平凸透镜的曲率半径。
实验结果表明，牛顿环干涉现象在光学测量中具有广泛的应用，如测量光学元件的曲率半径、检测光学系统的质量等。
七、实验总结1. 牛顿环干涉实验是研究等厚干涉现象的一个典型实例，通过实验，我们深入理解了光的干涉原理及其应用。
物理论文等厚干涉牛顿环实验报告记录
物理论文等厚干涉牛顿环实验报告记录————————————————————————————————作者：————————————————————————————————日期：等厚干涉——牛顿环实验报告【关键词】牛顿环、光的干涉现象【实验目的】(1)用牛顿环观察和分析等厚干涉现象；(2)学习利用干涉现象测量透镜的曲率半径；【实验原理】通常将同一光源发出的光分成两束光，在空间经过不同的路程后合在一起产生干涉。
牛顿环是典型的等厚干涉现象。
牛顿环实验装置通常是由光学玻璃制成的一个平面和一个曲率半径较大的球面组成，在两个表面之间形成一劈尖状空气薄层。
以凸面为例，当单色光垂直入射时，在透镜表面相遇时就会发生干涉现象，空气膜厚度相同的地方形成相同的干涉条纹，这种干涉称作等厚干涉。
在干涉条纹是以接触点为中心的一系列明暗相间的同心圆环，称牛顿环。
相关计算：由于透镜表面B点处的反射光1和玻璃板表面C点的反射光2在B点出发生干涉，在该处产生等厚干涉条纹。
按照波动理论，设形成牛顿环处空气薄层厚度为d，两束相干光的光程差为：△=2d + λ/ 2 = kλ当适合下列条件时有△=2d + λ/ 2 = kλ---------（1）( K = 1，2，3，... 明环)△=2d + λ/ 2 = (2k+1)λ/2---------（2）( K = 1，2，3，... 暗环)式中λ为入射光的波长，λ/2 是附加光程差，他是由于光在光密介质面上反射时产生的半波损失而引起的公式（2）表明，当K=0 时（零级），d=0，即平面玻璃和平凸透镜接触处的条纹为暗纹。
光程差Δ仅与d 有关，即厚度相同的地方干涉条纹相同。
平凸透镜曲率半径的测量：由几何关系，在B点可得：r2=R2-(R2-d2)=2Rd-d2 因为R>>d 所以得上式表明d 与成正比，说明离中心越远，光程差增加越快，干涉条纹越来越密。
由公式：... (暗环)可知：若测出第K级暗环的半径，且单色光的波长已知时，就能算出球面的曲率半径R 。
大学物理实验牛顿环实验报告含数据
大学物理实验牛顿环实验报告含数据一、实验目的1、观察等厚干涉现象——牛顿环。
2、学习用干涉法测量透镜的曲率半径。
3、掌握读数显微镜的使用方法。
二、实验原理牛顿环是一种等厚干涉现象。
将一块曲率半径较大的平凸透镜放在一块平面玻璃上，在透镜的凸面与平面玻璃之间就会形成一个上表面是球面，下表面是平面的空气薄层，其厚度从中心接触点到边缘逐渐增加。
当一束单色平行光垂直照射到牛顿环装置上时，在空气薄层的上、下表面反射的两束光将产生干涉。
在反射光中观察会看到以接触点为中心的一系列明暗相间的同心圆环，即牛顿环。
设透镜的曲率半径为 R，形成的第 m 级暗环的半径为 rm，对应的空气薄层厚度为 em。
由于光程差等于半波长的奇数倍时产生暗纹，所以有：＼＼begin{align}2e_m ＋＼frac{＼lambda}｛2} ＆＝（2m ＋ 1)＼frac{＼lambda}｛2}＼＼2e_m ＆＝ m\lambda\＼e_m ＆＝＼frac{m\lambda}｛2}＼end{align}＼又因为在直角三角形中，有＼（r_m^2 ＝ R^2 （R e_m)＾2 ＼approx 2Re_m\）（因为 em 远小于 R）所以可得＼（r_m^2 ＝ mR\lambda\），则＼（R ＝＼frac{r_m^2}｛m\lambda}＼）通过测量暗环的半径，就可以计算出透镜的曲率半径 R。
三、实验仪器读数显微镜、钠光灯、牛顿环装置。
四、实验步骤1、调节读数显微镜调节目镜，使十字叉丝清晰。
转动调焦手轮，使镜筒自下而上缓慢移动，直至从目镜中看到清晰的牛顿环图像。
移动牛顿环装置，使十字叉丝交点与牛顿环中心大致重合。
2、测量牛顿环直径转动测微鼓轮，使十字叉丝从牛顿环中心向左移动，依次对准第30 到第 15 暗环，记录读数。
继续转动鼓轮，使叉丝越过中心向右移动，依次对准第 15 到第 30 暗环，记录读数。
3、重复测量重复上述步骤，共测量 5 组数据。
实验九 光的等厚干涉——牛顿环
实验九光的等厚干涉——牛顿环等厚干涉是薄膜干涉的一种。
当薄膜层的上下表面有一很小的倾角时，从光源发出的光经上下表面反射后在上表面附近相遇时产生干涉，并且厚度相同的地方形成同一干涉条纹，这种干涉就叫等厚干涉。
其中牛顿环是等厚干涉的一个最典型的例子，最早为牛顿所发现，但由于他主张的微粒学说而未能对它做出正确的解释。
光的等厚干涉原理在生产实践中具有广泛的应用，它可用于检测透镜的曲率，测量光波波长，精确地测量微小长度、厚度和角度，检验物体表面的光洁度、平整度等。
【实验目的】1.观察光的等厚干涉现象，了解等厚干涉的特点。
2.学习用干涉方法测量平凸透镜的曲率半径。
3. 掌握读数显微镜的使用方法。
4.学习用逐差法处理数据。
【实验原理】牛顿环是由一块曲率半径较大的平凸玻璃，以其凸面放在一块光学平板玻璃上构成的，这样平凸玻璃的凸面和平板玻璃的上表面之间形成了一个空气薄层，其厚度由中心到边缘逐渐增加，当平行单色光垂直照射到牛顿环上，经空气薄膜层上、下表面反射的光在凸面处相遇将产生干涉。
其干涉图样是以玻璃接触点为中心的一组明暗相间的同心圆环(如图9-2所示)。
这一现象是牛顿发现的，故称这些环纹为牛顿环。
如图9-1所示，设平凸玻璃面的曲率半径为R，与接触点O相距为r处的空气薄层厚度为e，那么由几何关系：R2 = (R-e)2 + r2 = R2– 2Re + e2 + r2因R》e，所以e2项可以被忽略，有Rre22=(9-1) 现在考虑垂直入射到r处的一束光，它经薄膜层上下表面反射后在凸面处相遇时其光程差δ = 2e + λ/2其中λ/2 为光从平板玻璃表面反射时的半波损失，把(9-1)式代入得：图9-1 产生牛顿环的光路示意图图9-2 牛顿环22λδ+=R r (9-2) 由干涉理论，产生暗环的条件为212λδ)K (+= (K =0，1，2，3，⋯) (9-3)从(9-2)式和(9-3)式可以得出，第K 级暗纹的半径：λKR r K =2(K =0，1，2，3，⋯) (9-4)由上式可知，如果已知光波波长λ，只要测出r k ，即可求出曲率半径R ，反之，已知R 也可由(9-4)式求出波长λ。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等厚干涉——牛顿环
等厚干涉就是薄膜干涉的一种。
薄膜层的上下表面有一很小的倾角就是,从光源发出的光经上下表面反射后在上表面附近相遇时产生干涉,并且厚度相同的地方形成同一干涉条纹,这种干涉就叫等厚干涉。
其中牛顿环就是等厚干涉的一个最典型的例子,最早为牛顿所发现,但由于她主张微粒子学说而并未能对她做出正确的解释。
光的等厚干涉原理在生产实践中育有广泛的应用,它可用于检测透镜的曲率,测量光波波长,精确地测量微笑长度、厚度与角度,检验物体表面的光洁度、平整度等。
一.实验目的
(1)用牛顿环观察与分析等厚干涉现象;
(2)学习利用干涉现象测量透镜的曲率半径;
二.实验仪器
读数显微镜钠光灯牛顿环仪
三.实验原理
牛顿环装置就是由一块曲率半径较大的平凸面放在一块光学玻璃平板(平镜)上构成的,如图。
平凸透镜的凸面与玻璃平板之间的空气层厚度从中心到边缘逐渐增加,若以平行单光垂直照射到牛顿环上,则经空气层上、下表面反射的两光束存在光程差,她们在平凸透镜的凸面相遇后,将发生干涉。
从透镜上瞧到的干涉花样就是以玻璃接触点为中心的一系列明暗相间的圆环,称为牛顿环。
同一干涉环上各处的空气层厚度就是相同的,因此她属于等厚干涉。
图2 图3
由图2可见,若设透镜的曲率半径为R,与接触点O 相距为r 处空气层的厚度为d,其几何关系式为
2222222)(r d Rd R r d R R ++-=+-=
由于r R >>,可以略去d 2得
R
r d 22
= (1)
光线应就是垂直入射的,计算光程差时还要考虑光波在平玻璃上反射会有半波损失,,从而带来2λ的附加程差,所以总光程差为
2
2λ
+
=∆d (2)
所以暗环的条件就是
2
)
12(λ
+=∆k (3)
其中 3,2,1,0=k 为干涉暗条纹的级数。
综合(1)(2)(3)式可得第可k 级暗环的半径为
λkR r k =2 (4)
由式(4)可知,如果单色光源的波长λ已知,测出第m 级的暗环半径r m,,即可得出平图透镜的曲率半径R;反之,如果R 已知,测出r m 后,就可计算出入射单色光波的波长λ。
但就是用此测量关系式往往误差很大,原因在于凸面与平面不可能就是理想的点接触;接触压力会引起局部形变,使接触处成为一个圆形平面,干涉环中心为一暗斑。
或者空气间隙层有了灰尘,附加了光程差,干涉环中心为一亮(或暗)斑,均无法
确定环的几何中心。
实际测量时,我们可以通过测量距中心较远的两个暗环半径r m 与r n 的平方差来计算曲率半径R 。
因为
λMR r m =2 λnR r n =2
两式相减可得
λ)(22n m R r r n m -=-
所以有 λ
)(2
2n m r r R n m --=
或 λ
)(422n m D D R n
m --=
由上式可知,只要测出m D 与n D (分别为第m 与第n 条暗纹的直径)的值,就能算出R 或λ。
这样就可避免实验中条纹级数难以确定的困难,利用后以计算式还可克服确定条纹中心位置的困难。
四. 实验内容
1. 调整牛顿环
借助日光灯灯光,用眼睛直接观察,均匀调节仪器的3个螺丝直至干涉条纹为圆环形且位于透镜的中心。
然后将干涉条纹放在显微镜镜筒的正下方。
2、观察牛顿环 (1)接通汞灯电源。
(2)将牛顿环装置放置在读数显微镜镜筒下,镜筒置于读数标尺中央
月5cm处。
(3)待汞灯正常发光后,调节读数显微镜下底座平台高度(底座可升降),使玻璃片正对汞灯窗口,并且同高。
(4)在目镜中观察从空气层反射回来的光,整个视场应较亮,颜色呈汞光的兰紫色,如果瞧不到光斑,可适当调节玻璃片的倾斜度(一般实验室事先已调节好,不可随意调节)及平台高度,直至瞧到反射光斑,并均匀照亮视场。
(5)调节目镜,在目镜中瞧到清晰的十字准线的像。
(6)转动物镜调节手轮,调节显微镜镜筒与牛顿环装置之间的距离。
先将镜筒下降,使玻璃片接近牛顿环装置但不能碰上,然后缓慢上升,直至在目镜中瞧到清晰的十字准线与牛顿环像。
3.测量21~30环的直径
(1)粗调仪器,移动牛顿环装置,使十字准线的交点与牛顿环中心重合。
(2)放松目镜紧固螺丝(该螺丝应始终对准槽口),转动目镜使十字准线中的一条线与标尺平行,即与镜筒移动方向平行。
(3)转动读数显微镜读数鼓轮,镜筒将沿着标尺平行移动,检查十字准线中竖线与干涉环的切点就是否与十字准线交点重合,若不重合,再按步骤(1)(2)仔细调节(检查左右两侧测量区域)。
(4)把十字准线移到测量区域中央(25环左右),仔细调节目镜及镜筒的焦距,使十字准线像与牛顿环像无视差。
(5)转动读数鼓轮,观察十字准线从中央缓慢向左(或向右)移至37环,然后反方向自37环向右移动,当十字准线竖线与30环外侧相切时,记
录读数显微镜上的位置读数。
然后继续转动鼓轮,使竖线依次与29,28,27,26,25,24,23,22,21环外侧相切,并记录读数。
过了21环后继续转动鼓轮,并注意读出环的顺序,直到十字准线回到牛顿环中心,核对该中心就是否为k=0。
(6)继续按原方向转动鼓轮,越过干涉圆环中心,记录十字准线与右边第21,22,23,24,25,26,27,28,29,30环内外切时的读数。
注意:从37环移到另一侧30环的过程中鼓轮不能倒转。
然后反向转动鼓轮,并读出反向移动时各暗环次序,并核对十字准线回到牛顿环中心时k就是否为0。
(7)按上述步骤重复测量三次,将牛顿环暗环位置的读数填入自拟表中。
五.数据处理
1．
用逐差法处理数据。
m D D D D D D D D D D D D n
m
2
6-221226222227223228224229225230221026.95
⨯=-+-+-+-+-=-
2． 由公式计算平凸透镜的半径R 。
77.010
3.58954102
4.9)(49
6
22=⨯⨯⨯⨯=--=--λn m D D R n m 3． 根据实验室给出的R 的标准值计算出百分误差。
理论值R '=1m,实验值R=0、98m %20%100'
'
=⨯-=
R
R R E 误差分析:
1、观察暗斑时,肉眼不能达到准确读数,产生读数误差;
2、鼓轮倒转导致回程差;
3、在实验操作中,由于中心不可能达到点接触,在重力与螺钉压力下,透镜会变形,中心会形成暗斑,造成测量结果偏差;
4、平凸透镜与平面玻璃接触点有灰尘,引起附加光程差;
5、读数带来的误差
六. 注意事项
1. 为保护实验仪器,聚焦前,应先使物镜接近被测物,然后使镜筒慢慢
向上移,直至聚焦。
2.测量读数时,目镜中十字叉丝的横丝应与读数标尺相平行,纵丝应
与各暗环相切。
3.测量读数时,为避免转动部件螺纹间隙产生的空程误差,测微鼓轮
只能向一个方向旋转。
七.思考题
牛顿环干涉条纹一定会成为圆环形状不?其形成的干涉条纹定域在何处？
答:牛顿环就是一各薄膜干涉现象。
光的一种干涉图样,就是一些明暗相间的同心圆环。
从牛顿环仪透射出的环底的光能形成干涉条纹不？如果能形成干涉条纹,则与反射光形成的条纹有何不同？
答:可以的,透射光干涉条纹与反射光干涉条纹,正好相反。
夹层内折射率不就是介于透镜与玻璃板折射率之间,在透镜凸表面与玻璃的接触点上,空气层厚度为0,两反射光的光程差为λ/2,因此反射光方向上牛顿环中心为暗点。
透射光方向与反射光条纹相反,因此透射光牛顿环中心就是一亮点。
如果夹层内折射率正好介于透镜与玻璃板折射率之间,反射光牛顿环中心为亮点,透射光牛顿环为暗点。
实验中为什么要测牛顿环直径,而不测其半径？
答:因为半径R只与测定各环的环数差有关,无须确定各环级数。
显微镜就是用来读环数的,在计算中可将零误差消去。
实验中为什么要测量多组数据且采用多项逐差法处理数据？答:避免系统误差对实验的影响。
