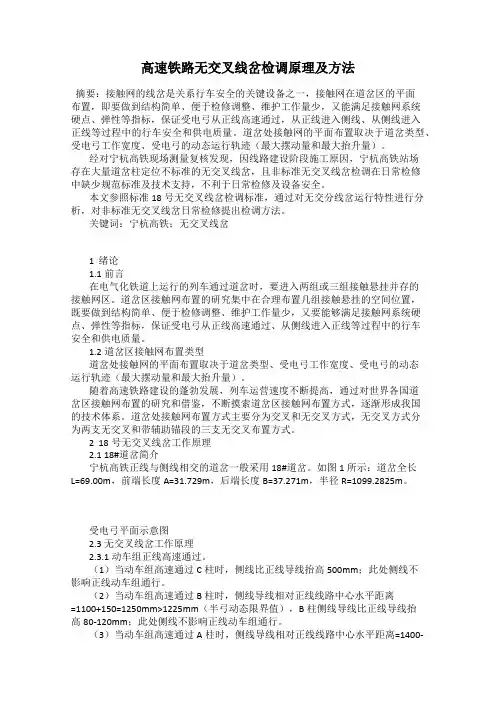

高速铁路无交叉线岔检调原理及方法
高速铁路无交叉线岔检调原理及方法摘要：接触网的线岔是关系行车安全的关键设备之一，接触网在道岔区的平面布置，即要做到结构简单、便于检修调整、维护工作量少，又能满足接触网系统硬点、弹性等指标，保证受电弓从正线高速通过，从正线进入侧线、从侧线进入正线等过程中的行车安全和供电质量。
道岔处接触网的平面布置取决于道岔类型、受电弓工作宽度、受电弓的动态运行轨迹（最大摆动量和最大抬升量）。
经对宁杭高铁现场测量复核发现，因线路建设阶段施工原因，宁杭高铁站场存在大量道岔柱定位不标准的无交叉线岔，且非标准无交叉线岔检调在日常检修中缺少规范标准及技术支持，不利于日常检修及设备安全。
本文参照标准18号无交叉线岔检调标准，通过对无交分线岔运行特性进行分析，对非标准无交叉线岔日常检修提出检调方法。
关键词：宁杭高铁；无交叉线岔1 绪论1.1前言在电气化铁道上运行的列车通过道岔时，要进入两组或三组接触悬挂并存的接触网区。
道岔区接触网布置的研究集中在合理布置几组接触悬挂的空间位置，既要做到结构简单、便于检修调整、维护工作量少，又要能够满足接触网系统硬点、弹性等指标，保证受电弓从正线高速通过、从侧线进入正线等过程中的行车安全和供电质量。
1.2道岔区接触网布置类型道岔处接触网的平面布置取决于道岔类型、受电弓工作宽度、受电弓的动态运行轨迹（最大摆动量和最大抬升量）。
随着高速铁路建设的蓬勃发展，列车运营速度不断提高，通过对世界各国道岔区接触网布置的研究和借鉴，不断摸索道岔区接触网布置方式，逐渐形成我国的技术体系。
道岔处接触网布置方式主要分为交叉和无交叉方式，无交叉方式分为两支无交叉和带辅助锚段的三支无交叉布置方式。
2 18号无交叉线岔工作原理2.1 18#道岔简介宁杭高铁正线与侧线相交的道岔一般采用18#道岔。
如图1所示：道岔全长L=69.00m，前端长度A=31.729m，后端长度B=37.271m，半径R=1099.2825m。
受电弓平面示意图2.3 无交叉线岔工作原理2.3.1 动车组正线高速通过。

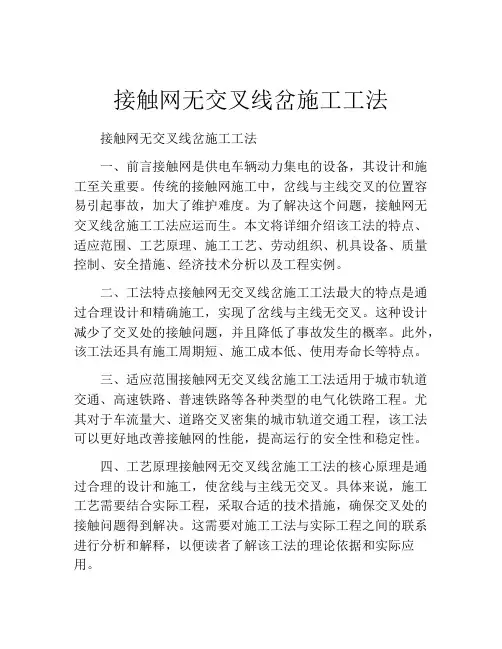

接触网无交叉线岔施工工法
接触网无交叉线岔施工工法接触网无交叉线岔施工工法一、前言接触网是供电车辆动力集电的设备，其设计和施工至关重要。
传统的接触网施工中，岔线与主线交叉的位置容易引起事故，加大了维护难度。
为了解决这个问题，接触网无交叉线岔施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点接触网无交叉线岔施工工法最大的特点是通过合理设计和精确施工，实现了岔线与主线无交叉。
这种设计减少了交叉处的接触问题，并且降低了事故发生的概率。
此外，该工法还具有施工周期短、施工成本低、使用寿命长等特点。
三、适应范围接触网无交叉线岔施工工法适用于城市轨道交通、高速铁路、普速铁路等各种类型的电气化铁路工程。
尤其对于车流量大、道路交叉密集的城市轨道交通工程，该工法可以更好地改善接触网的性能，提高运行的安全性和稳定性。
四、工艺原理接触网无交叉线岔施工工法的核心原理是通过合理的设计和施工，使岔线与主线无交叉。
具体来说，施工工艺需要结合实际工程，采取合适的技术措施，确保交叉处的接触问题得到解决。
这需要对施工工法与实际工程之间的联系进行分析和解释，以便读者了解该工法的理论依据和实际应用。
五、施工工艺接触网无交叉线岔施工工法涉及多个施工阶段，包括基础施工、主线施工、岔线施工、连接施工等。
在每个施工阶段，都需要严格按照设计要求进行操作，确保施工过程中的每一个细节都得到解决。
详细描述施工过程中的每一个细节，让读者了解施工工艺的具体操作。
六、劳动组织为了保证施工的顺利进行，需要合理的劳动组织。
这包括施工队伍的编组、劳动力的配备、工作任务的分配等。
通过合理的劳动组织，可以提高施工效率，确保施工工期得到控制。
七、机具设备接触网无交叉线岔施工工法需要一系列的机具设备来支持施工工艺的实施。
这些机具设备包括起重机、钻机、焊接设备等。
详细介绍这些机具设备的特点、性能和使用方法，让读者了解其在施工中的作用。
高速接触网无交分线岔定位悬挂调整技术
97 5m<900+150 =10 501 Ⅱ．C2柱侧线拉出值一300 Ⅲ，支柱位置处道岔导曲线
两外轨之间的距离．受电弓在侧线侧最外 端可触及到的尺寸限界
97 5m<14 00 —3 00 =
l ；§娩‰《鲺跨謦Ⅱl ‘88砒
一一 4明 1
‘一釜 一
一 _—，鼻喇_一 110 0衄。因 而机 车 "0 0 从正 线高速 通过 岔
线 线路 中心 间的 距离 始终 大于 受电 弓的 工作 宽度 之半 加上 受电 弓的 横向 摆动
量 ，因 而正 线高 速行 车时 ，受 电弓 滑板 不可 能接 触到 侧线 接触 线， 从而 保证 了正 线高速 行车时的 绝对安 全性， 并且在 道岔处 不存在相 对硬点 ．
( 1) 正线进度线的始触区。当机车从正线进入侧线时，距悬挂点约 6． 5米 范围 内为 受电 弓与 侧线 接触 线的 始触 区。 因侧 线接 触悬 挂在 道岔 定位 点 处被 抬高 ，且 经道 岔定 位点 后被 抬高 下锚 ，所 以侧 线接 触线 高于 正线 接触 线，过岔时，侧线接触线比正线接触线高度又以4／100 0坡度开始降低，因 而。 受电弓可 以顺利过 渡到侧线 接触悬挂 。
限界为：62 5+25 0+12 0- - 9 75( 珊) 。合宁线1 8号道岔无交叉线岔考虑到整个渡
线的长度及道岔布置的对称性．单边采用一根道岔定位柱和一组硬横梁定
位，其中B柱正线拉出值一400 m．侧线拉出值一900叫，支柱位置处道岔导曲
线两外轨之间的距离1 50 mm。受电弓在侧线侧最外端可触及到的尺寸限界
受电 弓滑 过等 高区 后． 受电弓 逐渐 滑离 侧线 接触线 ，同 时． 侧线 接触 线 高度又以4 ／1 000 坡度开始抬高．过等高区后，侧线接触线比正线接触线要 高 ，所 以受 电弓 能够 顺利 的过 渡到 正线 接触 线上 。这 时， 受电 弓将 逐步 脱离 侧线接 触悬挂 而平滑地 过渡到正 线接触悬 挂。
接触网无交叉线岔施工工法(2)
接触网无交叉线岔施工工法接触网无交叉线岔施工工法一、前言接触网无交叉线岔施工工法是一种广泛应用于铁路交通领域的施工工艺，旨在确保接触网无交叉线岔运行正常、安全稳定。
该工法具有许多特点，适用范围广泛，并已经得到了广泛的实际应用和认可。
二、工法特点该施工工法具有以下特点：1. 优化设计：通过细致的设计，减少交叉线岔点，使接触网线路布置更合理，减少了施工难度和时间。
2. 高效施工：采用模块化构件和标准化作业流程，使施工过程更加高效，缩短了施工周期。
3.工艺成熟：经过多年实践和总结，工法成熟可靠，能够确保施工质量和效果。
4. 安全可靠：施工过程中充分考虑安全因素，采取严格的安全措施，确保施工的安全可靠。
5. 经济合理：施工工法经济合理，节约材料和人力资源，降低了施工成本。
三、适应范围接触网无交叉线岔施工工法适用于各种轨道交通线路，特别是高速铁路和城市轨道交通线路。
不仅适用于新线路的建设，也适用于既有线路的改造和维护。
四、工艺原理接触网无交叉线岔施工工法与实际工程之间的联系主要体现在以下几个方面：1. 接触网线路设计：通过优化设计，减少交叉线岔点，使施工过程更加简化和高效。
2. 施工技术措施：采用模块化构件和标准化作业流程，确保施工质量和效果。
3. 施工顺序和进度安排：根据工程实际情况，合理安排施工顺序和进度，确保施工过程的连续性和顺利进行。
五、施工工艺接触网无交叉线岔施工工法的施工过程详细描述如下：1. 前期准备：包括现场勘察、设计方案制定和材料准备等。
2. 施工准备：包括施工人员组织、机具设备调配和安全措施制定等。
3. 输电线路安装：按照设计要求和施工规范，进行托架、导线、绝缘子等线路设备的安装。
4. 接触网安装：按照设计要求和施工规范，进行接触线的安装和接地装置的安装。
5. 联动装置安装：按照设计要求和施工规范，进行联动装置的安装和调试。
6. 轨枕和道床安装：进行轨枕和道床的安装，确保接触网线路的牢固和稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈接触网无交叉线岔调整
线岔调整是接触网施工中的一个难点，也是车站施工不同于区间施工的关键点。
合武线设计行车时速为250 km/h，接触网采用全补偿弹性链型悬挂，承力索张力20KN，接触线张力25KN，正线道岔采用1/18型号道岔，接触网采用无交叉式线岔。
一、道岔概述
根据道岔用途一般分为单开道岔和复式交分道岔。
根据道岔的型号分有1/9、1/12、1/18、1/30、1/38等型号。
其中1/9和1/12道岔一般用于车站站线、专用线、低速区段的车站正线、机务段、车辆段等对行车速度要求不高的地方。
1/18、1/30、1/38道岔一般用于车站正线和高速线路的线路所等。
1/18道岔直向速度250km/h，侧向速度80km/h；1/30、1/38道岔直向速度250km/h，侧向速度140km/h。
二、道岔上方的接触网布置
道岔处接触网的平面布置取决于道岔类型和受电弓的宽度，有交叉式线岔和无交叉式线岔两种。
采用交叉式线岔时，两接触线工作支在道岔处交叉，这也是接触网常用的布置方式。
当设计行车时速不大于160 km/h时，1/9、1/12道岔采用交叉式线岔。
当设计行车时速为250 km/h及以上，且侧向行车速度在80 km/h以下时，1/18、1/30、1/38采用无交叉式线岔。
无交叉线岔使两接触线相互平行，其方式类似于锚段关节内的接触网平面布置。
平行接触线的工作区段内两接触线是不交叉的。
只有当道岔较小且受电弓宽度允许接触线平行时才可实现无交叉。
一般在设计行车时速250 km/h及以上，侧向行车速度低于80 km/h，且受电弓有效工作范围不小于1200mm时，1/18道岔采用无交叉式线岔。
三、无交叉式线岔调整
一般情况下只有1/18道岔才采用无交叉式线岔，因此本文仅对1/18道岔进行探讨。
1、道岔定位情况
根据设计院提供资料，无交叉式线岔采用三根道岔定位柱来对道岔处接触网进行悬挂定位。
标准道岔定位柱为，在岔前方向线间距约190mm处一根定位柱，在岔后方向线间距423mm和1388mm处各一根定位柱。
如下图所示：
标准定位的A、D型道岔柱定位点处正线拉出值-250mm，侧线拉出值+300mm，正线腕臂为抬高支，侧线腕臂为平支；B、E型道岔柱定位点处正线拉出值+100mm，侧线拉出值+200mm，正线腕臂为抬高支，侧线腕臂为平支；C、F型道岔柱定位点处正线拉出值-200mm，侧线锚支对正线水平间距200mm，正线腕臂为平支，侧线腕臂为抬高支。
当正线为弹性链型悬挂时，A、D型道岔柱不使用弹性吊索。
在A、D型道岔柱处侧线比正线接触线抬高20mm，在B、E型道岔柱处正线接触线比正线接触线抬高50mm，在C、F型道岔柱处侧线比正线抬高450mm。
在B、E型道岔柱向A、D型道岔柱处的第一根吊弦处采用交叉吊弦，即正线承力索在此悬挂侧线接触线，侧线承力索交叉悬吊正线接触线，交叉吊弦与其它吊弦的间距仍按正常取值。
交叉吊弦安装在始触区前方550-600mm处，两吊弦间距2m。
2、无交叉线岔调整工艺
道岔调整前，确认两支承导线均已架设到位，且线索张力满足设计要求，并根据腕臂偏移曲线将承力索调整到位，定位装置安装完毕，接触线线面正确。
无交叉式线岔调整从正线开始，由中锚方向开始至道岔处根据设计拉出值和接触线高度对接触悬挂进行调整，确保中锚至道岔处
的弹性吊索、整体吊弦、定位装置、电连接等安装到位（合武线正线采用弹性链型悬挂，简单链型悬挂无弹性吊索）。
在A、D道岔定位柱处接触线高度比前一悬挂点抬高约20mm，在B、E道岔定位柱处接触线高度比A、D道岔定位柱前一悬挂点抬高40-60mm，在C、F 道岔定位柱处按照接触线允许坡度和坡度变化率对接触线高度进行调整。
对正线调整完后，紧接着对侧线进行调整，由中锚向下锚方向进行调整，确保定位装置、整体吊弦、电连接等安装到位。
接下来对线岔进行调整，如果有分段绝缘器，需先将分段绝缘器安装到位，同时道岔电连接也安装到位。
先从A、D道岔定位柱处进行调整，复核该处正线和侧线的拉出值和接触线高度，调整侧线的接触线高度，使该处侧线接触线比正线接触线在同一水平面上高20mm。
接着，以该处接触线高度为基准，向B、E道岔定位柱处进行调整，导高逐渐抬高，至道岔始触区范围内侧线比正线抬高50mm，复核并调整该处的拉出值，安装交叉吊弦，再次对该处接触线高度进行复核并调整，达到道岔始触区范围内侧线比正线抬高50mm的要求。
从B、E道岔柱向C、F道岔柱处的调整，和普通关节一样进行调整，至C、F道岔柱处，侧线非支抬高450mm，如果侧线在此处不下锚，还经过另一道岔，则此处非支抬高根据受电弓的抬升量进行调整，当行车时速为250km/h时抬高300mm。
再次检查复核道岔的各项数据是否符合设计要求。
3、注意事项
1）道岔调整前要复核道岔定位柱的位置，是否为标准定位。
若定位柱为非标或误差较大时，要复核道岔始触区，确保在始触区范围内没有除吊弦线夹外其他任何线夹或设备。
2）道岔始触区的定义为正线接触线相对于侧线线路中心拉出值550—1050mm，侧线接触线相对于正线线路中心拉出值550—1050mm的综合范围内。
它是一个立面空间而不是平面空间。
3）在B、E道岔定位柱处，侧线接触线比正线接触线抬高50mm 是在始触区范围内，至非支处的抬高应从始触区外再开始抬高。
4）交叉吊弦宜安装在正线接触线距侧线线路中心550mm处，在道岔开口方向安装的吊弦为侧线承力索悬挂正线接触线；另一交叉吊弦安装在道岔的闭口方向，为正线承力索悬挂侧线接触线。
5）在始触区范围内，两支接触线必须在两条线路中心之间。
6）在道岔调整前应将分段绝缘器、道岔电连接等设备安装齐全，避免安装设备后使接触线高度产生变化而造成重复调整。
四、总结
通过在合武线对1/18道岔的无交叉式线岔进行调整，使我对交叉式线岔和无交叉式线岔有了充分的了解。
弄清了无交叉式线岔的原理和平面布置，再进行调整就很简单了。
和关节式分相一样，用关节来替代交叉式线岔，从而提高正线接触网的性能以提高行车速度。
通过对无交叉式线岔的调整，也使我明白了一个道理，不管多么复杂的东西只要弄懂了它的原理，一切都会变得简单明了。
以上是个人在施工中的一点心得，不对之处敬请批评指正。
