GC112气相色谱仪操作规程
GC112气相色谱仪操作规程
1.连接氮气、空气、氢气管路并检漏。
2.检查主机上氮气，空气，氢气流量设置（圈数）。
检查分流比设置和尾吹设
置。
检查进样密封垫。
3.打开氮气钢瓶阀。
打开主机电源，设置柱箱温度、检测器温度和进样器温度。
例如：柱箱：195℃，进样器：250℃，检测器：250℃。
4.将微电流放大器设置所需状态。
例如：灵敏度（Range）：10，衰减（Atten）：2。
5.点火。
待柱箱温度，进样器温度，检测器温度达到设定值后，打开空气和氢
气气源，待流量稳定后，按shift键，然后按fire键（点火时间约10秒），火焰点燃后，调节控制器（主机）上的调零电位器，使记录笔处于记录纸左侧2cm处。
6.开记录仪，设置参数。
设置方法（41），锁定时间，最小峰面积，衰减，停
止时间等记录参数。
7.打开记录仪上start键，观察基线情况，待基线稳定后按stop键。
8.进样分析。
用针式进样器进样，按记录仪上start键开始记录色谱图，待峰出
完后，按stop键，停止记录并积分。
9.关机。
关闭氢气阀，空气阀。
关闭记录仪。
设置柱温在50℃，打开柱箱门强
制降温。
待温度降至设定值，关主机，5分钟后关载气阀。
10.使用后及时登记。
注：（1）经常检查密封垫是否漏气。
（2）气源钢瓶压力小于1MP后，即需要更换。
（3）主机关闭后，20分钟后方可重新启动。
气相色谱仪操作规程及注意事项解读
气相色谱仪操作规程及注意事项解读下面是气相色谱仪的操作规程及注意事项的解读：一、操作规程1.准备工作：在进行气相色谱仪分析前，操作人员应熟悉仪器的结构和工作原理，检查仪器是否正常运行，并将试样和相关试剂准备好。
2.仪器开机：按照仪器的操作手册正确开机，并进行温度平衡。
仪器启动后，可以通过液晶屏或计算机软件查看仪器的工作状态。
3.仪器调试：根据实际实验需要，调整仪器的各项参数，如进样速度、温度梯度等。
调试时需要小心谨慎，防止误操作。
4.进样：选择合适的进样方式（气相进样、液相进样、固相进样等），将样品进入仪器。
注意进样时的时间和进样量，避免造成过样或缺样的情况。
5.气路设置：根据实验要求，设置好气相色谱仪的气路，包括储气瓶、气体流量计、气体分配系统等。
6.分析条件设置：在进样之前，根据实验需求，设置分析条件，如柱温、柱流速、进样口温度等。
7.数据处理：根据实验需求，选择合适的数据采集和处理方式，如峰面积计算、峰高计算、谱图分析等。
8.安全操作：操作人员应正确佩戴实验室安全防护用具，如手套、眼镜等。
避免有害物质的直接接触，及时清理和处理好废弃物。
二、注意事项1.仪器维护：定期对仪器进行维护和保养，清洁柱子、调整气路、更换消耗品等。
同时检查仪器的安全电气设备是否正常工作。
2.样品处理：样品处理的方法和技术应符合相应的实验标准或方法，避免污染或损坏仪器。
3.柱子选择和保养：根据分析目的和样品性质，选择合适的柱子，并定期对柱子进行保养和更换，避免柱子老化和污染。
4.气体使用：使用纯度高、质量稳定的气体，并在使用前进行检查。
注意气体的存储和处理，避免泄漏和爆炸等危险。
5.分析条件优化：根据实验需求和样品特点，不断优化调整分析条件，以获得更好的分离效果和结果。
6.结果判读：对于分析结果的判断，要结合实验条件、仪器性能和样品特性，理性分析和合理解释。
7.故障排除：在分析过程中，如果出现异常情况，如噪声增大、峰形异常等，应及时停机检查，排除故障再进行实验。
GC112A气相色谱苯试验安全操作规程
GC112A气相色谱苯试验安全操作规程
1.打开氮气瓶主阀开关，调节输出压力为0.3～0.5MPa左右。
2.打开主机电源开关（电源电压为220V），按“起始”键，仪器温度自动上升。
检查仪器运行是否正常，填写仪器使用记录。
温度设置：
柱箱温度：柱箱+初始温度+90+键入；
喷油器温度：进样器+150+键入；
探测器：换档+探测器+150+键入；
解吸仪器：热导+350+键入。
3.等各项温度升到设定值以后，打开氢气发生器和空气发生器的电源开关。
4.将氢气阀调整至4.8圈，空气为6.2圈，按点火键约5～10秒钟，自动点火。
5.基线平直后，即可进样分析。
6.将解吸管（所采集样品）放入解吸仪器，开关阀关闭，手动进样器置于反吹位置。
8分钟后将取样器设置到解吸位置，同时按仪器“起始”键（开始程序升温）并点击工作站开始采集。
7.2min后进样结束后，将取样器置于反吹位置，打开开关阀，并把解吸管取出冷却。
8.填写仪器使用记录。
9.维护保养：仪器长时间不用时，通电运行检查每月进行一次。

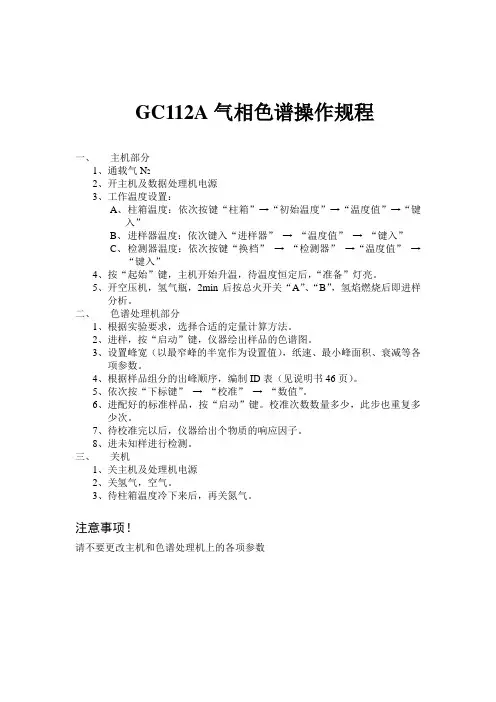

GC112A气相色谱操作规程
GC112A气相色谱操作规程
一、主机部分
1、通载气N2
2、开主机及数据处理机电源
3、工作温度设置：
A、柱箱温度：依次按键“柱箱”→“初始温度”→“温度值”→“键
入”
B、进样器温度：依次键入“进样器”→“温度值”→“键入”
C、检测器温度：依次按键“换档”→“检测器”→“温度值”→
“键入”
4、按“起始”键，主机开始升温，待温度恒定后，“准备”灯亮。
5、开空压机，氢气瓶，2min后按总火开关“A”、“B”，氢焰燃烧后即进样
分析。
二、色谱处理机部分
1、根据实验要求，选择合适的定量计算方法。
2、进样，按“启动”键，仪器绘出样品的色谱图。
3、设置峰宽（以最窄峰的半宽作为设置值），纸速、最小峰面积、衰减等各
项参数。
4、根据样品组分的出峰顺序，编制ID表（见说明书46页）。
5、依次按“下标键”→“校准”→“数值”。
6、进配好的标准样品，按“启动”键。
校准次数数量多少，此步也重复多
少次。
7、待校准完以后，仪器给出个物质的响应因子。
8、进未知样进行检测。
三、关机
1、关主机及处理机电源
2、关氢气，空气。
3、待柱箱温度冷下来后，再关氮气。
注意事项！
请不要更改主机和色谱处理机上的各项参数。

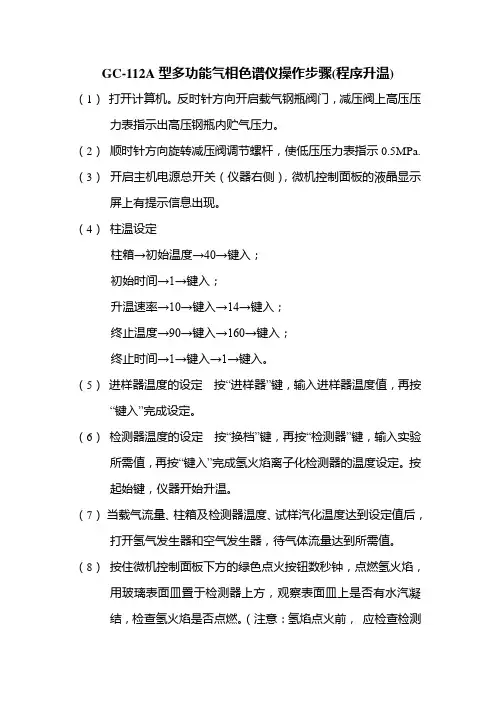

GC-112A型多功能气相色谱仪
GC-112A型多功能气相色谱仪操作步骤(程序升温) （1）打开计算机。
反时针方向开启载气钢瓶阀门，减压阀上高压压力表指示出高压钢瓶内贮气压力。
（2）顺时针方向旋转减压阀调节螺杆，使低压压力表指示0.5MPa. （3）开启主机电源总开关（仪器右侧），微机控制面板的液晶显示屏上有提示信息出现。
（4）柱温设定柱箱→初始温度→40→键入；初始时间→1→键入；升温速率→10→键入→14→键入；终止温度→90→键入→160→键入；终止时间→1→键入→1→键入。
（5）进样器温度的设定按“进样器”键，输入进样器温度值，再按“键入”完成设定。
（6）检测器温度的设定按“换档”键，再按“检测器”键，输入实验所需值，再按“键入”完成氢火焰离子化检测器的温度设定。
按起始键，仪器开始升温。
（7）当载气流量、柱箱及检测器温度、试样汽化温度达到设定值后，打开氢气发生器和空气发生器，待气体流量达到所需值。
（8）按住微机控制面板下方的绿色点火按钮数秒钟，点燃氢火焰，用玻璃表面皿置于检测器上方，观察表面皿上是否有水汽凝结，检查氢火焰是否点燃。
（注意：氢焰点火前，应检查检测器温度是否在100℃以上，否则不能点火，以防水汽冷凝在离子室内，影响电极绝缘性能。
）（9）打开色谱采集单元,待采集单元信号灯稳定后，开启色谱工作站，当色谱工作站上基线呈平直时，即可进样，并采集色谱数据。
（注意：进样、工作站起始按钮和面板起始键同时按下。
）（10）实验完毕时，将柱温、进样器温度设定到40℃，检测器温度设定到100℃。
关闭氢气和空气稳流阀及氢气发生器和空气压缩机。
敞开柱箱门，使柱箱温度下降，冷却数分钟，然后关主机电源开关。
最后关闭载气高压钢瓶阀门、减压阀及主机上载气稳流阀。
（11）登记仪器使用情况，做好实验室的整理和清洁工作，并检查安全后，方可离开实验室。

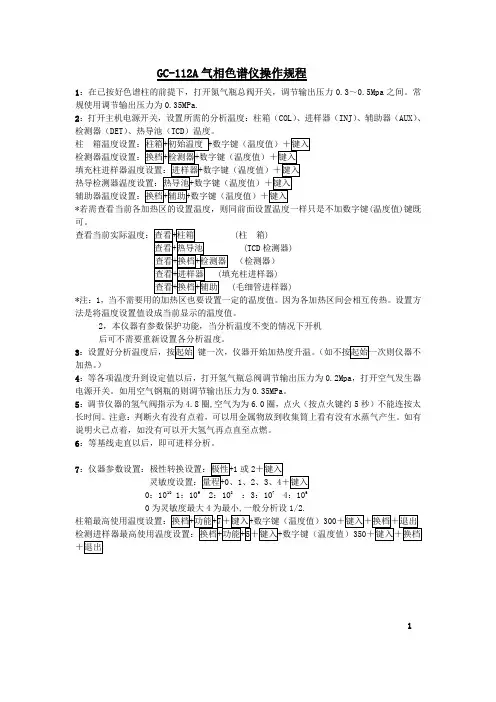

GC112A操作2
GC-112A气相色谱仪操作规程1：在已按好色谱柱的前提下，打开氮气瓶总阀开关，调节输出压力0.3～0.5Mpa之间。
常规使用调节输出压力为0.35MPa.2：打开主机电源开关，设置所需的分析温度：柱箱（COL）、进样器（INJ）、辅助器（AUX）、检测器（DET）、热导池（TCD）温度。
柱*若需查看当前各加热区的设置温度，则同前面设置温度一样只是不加数字键(温度值)键既可。
柱箱)检测器)（检测器）)毛细管进样器)*注：1，当不需要用的加热区也要设置一定的温度值。
因为各加热区间会相互传热。
设置方法是将温度设置值设成当前显示的温度值。
2，本仪器有参数保护功能，当分析温度不变的情况下开机后可不需要重新设置各分析温度。
3键一次，仪器开始加热度升温。
加热。
）4：等各项温度升到设定值以后，打开氢气瓶总阀调节输出压力为0.2Mpa，打开空气发生器电源开关。
如用空气钢瓶的则调节输出压力为0.35MPa。
5：调节仪器的氢气阀指示为4.8圈,空气为为6.0圈，点火（按点火键约5秒）不能连按太长时间。
注意：判断火有没有点着，可以用金属物放到收集筒上看有没有水蒸气产生。
如有说明火已点着，如没有可以开大氢气再点直至点燃。
6：等基线走直以后，即可进样分析。
7或21、2、3、40：1010 1：10 2：10：3：107 4：100为灵敏度最大4为最小,一般分析设1/2.数字键（温度值）300数字键（温度值）3501氢火焰FID检测器毛细管操作：1：安装分析色谱柱.填充柱进样检测两端装上衬管后装到头.毛细管进样端安装长度为3Cm左右检测端装入长度为8cm左右.2: 打开氮气钢瓶，把输出阀调节压力为0.35Mpa左右，调节载气柱前压力,视分析条件来定大小.毛细管的操作为柱前压0.1MPa, 尾吹调节为5.0圈左右.(载气A阀)分流: 3.5圈.3键，仪器温度自动上升。
设置柱箱（COL）、进样器（INJ）、检测器温度（DET）等。
GC112A 气相色谱仪 说明书
使用说明书GC112A气相色谱仪付印声明此说明书之内容，修改时将不经通告。
本企业对此说明书中所例材料用于其它目的的可营销性及适用性，不作任何保证，或者默许的保证。
对因此引起的由于使用本材料造成的意外或导致的损坏，本企业将概不负责。
未经本企业的事先书面许可，此说明书之部分或全部均不准复印、翻印或译成它种语言。
安全须知警告信息是提醒您注意可能招致您或他人受到伤害或损坏本仪器的环境和条件。
说明信息是提醒您值得关注的重要信息或留意可能会影响本仪器正常工作的环境和条件。
目次1综述1.1 仪器的技术指标及使用要求……………………………………………(1-3) 1.2 仪器成套性及可选配附件………………………………………………(1-5) 1.3 仪器的工作原理…………………………………………………………(1-7) 1.4 仪器的主机结构…………………………………………………………(1-8) 1.5 色谱柱箱…………………………………………………………………(1-9) 1.6 进样器……………………………………………………………………(1-10) 1.7 气路控制系统……………………………………………………………(1-13)2微机温度控制器2.1 面板与键盘………………………………………………………………(2-2) 2.2 微机温度控制器的操作…………………………………………………(2-12)3检测器系统3.1 氢火焰离子化检测器(FID) ……………………………………………(3-1) 3.2 FID检测器与主机的联接………………………………………………(3-3) 3.3 FID检测器的工作方式…………………………………………………(3-4) 3.4 FID微电流放大器及面板设置…………………………………………(3-7)4仪器安装运行4.1 电源的要求………………………………………………………………(4-1) 4.2 气源的准备和处理………………………………………………………(4-2) 4.3 外气路的连接……………………………………………………………(4-3) 4.4 安装填充柱………………………………………………………………(4-6) 4.5 如何连接色谱数据处理设备……………………………………………(4-12) 4.6 FID恒温分析操作………………………………………………………(4-13) 4.7 FID程升分析操作………………………………………………………(4-15) 4.8 FID检测器使用注意事项………………………………………………(4-16)5毛细管柱分析系统5.1 毛细管流路介绍………………………………………………………(5-2) 5.2 毛细管进样器的安装…………………………………………………(5-5) 5.3 尾吹接头与氢火焰检测器的连接……………………………………(5-8) 5.4 安装毛细管柱…………………………………………………………(5-10) 5.5 分流进样毛细管柱分析操作…………………………………………(5-12) 5.6 皂膜流量计的使用……………………………………………………(5-15)6仪器的保养6.1 仪器的维护………………………………………………………………(6-1) 6.2 氢火焰离子化检测器的清洗……………………………………………(6-2) 6.3 进样器清洗………………………………………………………………(6-3) 6.4 色谱信号判断及故障排除………………………………………………(6-4)7GC112A-TCD热导池检测器及恒流电源7.1 GC112A-TCD热导池检测器工作原理…………………………………(7-1) 7.2 GC112A-TCD热导池检测器技术指标…………………………………(7-3) 7.3 GC112A-TCD热导池检测器的安装……………………………………(7-4) 7.4 GC112A-TCD热导池检测器恒流电源的安装…………………………(7-6) 7.5 GC112A-TCD热导池检测器恒流电源面板及设置……………………(7-9) 7.6 GC112A-TCD热导池检测器气路系统的连接…………………………(7-10) 7.7 选用GC112A-TCD热导池检测器时的色谱柱安装……………………(7-11) 7.8 GC112A-TCD热导池检测器恒温分析操作……………………………(7-12) 7.9 GC112A-TCD热导池检测器程序升温分析操作………………………(7-14) 7.10 GC112A-TCD热导池检测器检测器的维护……………………………(7-15)附表一 气体流量表 (I)1 综述GC112A型气相色谱仪系微机化、高性能、低价格、全新设计的通用型气相色谱仪，具有高稳定可靠、结构简洁合理、操作方便、外型美观等优点。
GC112A气相色谱仪操作维护规程
GC112A气相色谱仪操作/维护规程一仪器结构及工作原理1．主机：GC112A型气相色谱仪，含：1）温度控制单元2）仪器后柱箱单元3）色谱分析单元（现配有TCD、FID二个色谱分析单元）4）检测电路单元5）气路控制单元2. 操作控制系统：1）N2000色谱工作站软件2）计算机3. 打印机： HP LaserJet 1100激光打印机4. 连接仪器：SPB—3全自动空气源、SPH—300A氢气发生器、氮气瓶、HD—D 型热解析仪。
5. 工作原理：气相色谱仪是以气体作为流动相（载气）。
当样品由微量注射器“注射”进入进样器后被载气携带进入填充柱或毛细血管色谱柱。
在载气的冲洗下，各组分在两相间作反复多次分配，使各组分在柱中得到分离，然后用接在柱后的检测器根据组分的化学物理特性，将各组分按顺序检测出来。
二、仪器使用要求1. 电源电压：220V —±22V 50Hz±0.5Hz2. 额定功率：＜1800W3. 环境温度：+5℃ —+35℃4. 相对湿度：≤85℃仪器安放场合不得有腐蚀性气体及有影响仪器正常工作的电场或磁场存在，仪器安放工作台应稳固，不得有振动。
离氢气瓶2m以内不得有电炉和火种。
三、系统开机1. 开机前检查，各仪器仪表指数是否正常；2. 打开载气阀门，调节减压阀于0.5MPa位置，柱前压压力显示为0.08MPa;3. 开主机, 待仪器稳定后，设置参数。
具体过程见下表。
为0.4MPa、输出流量为5mL/min,按点火键，点火；5. 启动计算机，运行N2000色谱工作站软件四、仪器老化与活化1．气相色谱仪出厂后，初次使用时，需老化24小时。
长时间不使用色谱仪或基线不稳定时，色谱仪都需进行老化程序，确保仪器检测的灵敏度。
2．测TVOC所用的Tenax管和测苯时所用活性炭管使用前都需进行活化；（1）活化Tenax管时，设置参数，辅助器320℃（「换挡」「辅助器」「3」「2」「0」「键入」）；（2）将Tenax管装到进样口，放入热解析仪，打开“气流控制”，将切换阀切换到“反吹”；（3）活化60min.(4) 活化活性炭管时，设置参数，辅助器350℃（「换挡」「辅助器」「3」「5」「0」「键入」）；（5）将活性炭装到进样口，放入热解析仪，打开“气流控制”，切换阀切换到“反吹”；（6）活化10min。
简述气相色谱仪操作规程
简述气相色谱仪操作规程气相色谱仪（Gas Chromatograph, GC）是一种常用的分析仪器，广泛应用于化学、生物、环境等领域的分析实验中。
使用气相色谱仪需要遵守一定的操作规程，以下简述气相色谱仪的操作规程。
一、准备工作1. 检查仪器是否正常，包括气路系统、进样系统、柱箱等。
2. 打开电源，启动仪器，预热目标温度，一般建议预热至180℃-220℃。
3. 检查气源，确保气源的压力充足，并检查气源是否干燥。
二、注射样品1. 准备好待测样品，并确保样品完全溶解或均匀悬浮。
2. 设置进样器温度，一般为室温或稍微高于室温。
3. 打开进样器盖板，将样品注入进样器，并记下样品注射量。
4. 关闭盖板，注意不要用力过大，以免损坏仪器。
三、柱箱温度设定1. 根据待测物的性质和柱子的选择，设定柱箱温度。
温度的设定对分离效果有重要影响。
2. 建议在分析前进行柱子的条件热洗，以保证准确的结果和延长柱子的寿命。
四、气路系统1. 确定检测器种类，并调整检测器的温度以使其稳定工作。
2. 打开气源，调整气源压力和流量。
一般情况下，载气流量为1-10毫升/分钟。
3. 设定载气温度和流速，并调整检测器的流量控制器，以保持稳定的气流。
五、测试1. 打开仪器的进样器和柱箱温度，等待柱温和检测器稳定后开始测试。
2. 记录柱子温度和检测器输出的信号，以便后续数据分析。
3. 注意样品的进样量、进样速度和注射器的温度对测试结果的影响。
4. 注意观察测试过程中的任何异常现象，并及时调整相应的设置。
六、测试结果处理1. 根据检测器输出信号的曲线和峰高，可以判断待测物的存在及其浓度。
2. 对于定性分析，可以通过比较峰的保留时间和峰的形状来确定待测物的化学性质。
3. 对于定量分析，可以通过建立峰高与浓度之间的标准曲线来确定待测物的浓度。
4. 记录测试结果并进行数据分析，包括计算相应的峰的相对保留时间、相对峰面积等指标。
七、仪器维护1. 每次使用完毕后，关闭气源，清洁进样器和柱箱，保持仪器干净整洁。
GC2A气相色谱仪操作步骤
GC2A气相色谱仪操作步骤1.准备工作a.打开气源：检查气源是否充足，例如氢气、空气和氮气。
b.接通电源：将GC112A气相色谱仪接通电源，并打开仪器开关。
c.连接气源管道：将氢气、空气和氮气的管道连接到相应的接口上。
d.打开冷柱、热诱导装置：在需要的情况下，打开冷柱、热诱导装置的电源，让其预热。
2.打开软件a.打开数据采集软件：在电脑上打开GC112A气相色谱仪对应的数据采集软件。
b.连接仪器和电脑：通过串口或USB接口将GC112A气相色谱仪与电脑连接。
3.样品制备a.准备标准样品：如果使用标准样品进行分析，根据需要准备不同浓度的标准样品。
b.准备待测样品：根据实验要求，对待测样品进行适当的处理，例如提取、稀释、预处理等。
4.样品注射a.准备进样针：将进样针插入样品瓶，吸取一定量的样品到进样针中。
b.注射样品：将进样针插到进样口中，注射样品到进样口中。
c.注射时间：如果需要，可以设置进样间隔时间和进样体积。
5.仪器设置a.设置进样参数：根据实验要求，在软件中设置好进样方式、进样体积等参数。
b.设置柱温和程序：根据实验要求，在软件中设置好柱温和升温程序。
c.设置检测器参数：根据实验要求，在软件中设置好检测器的增益、灵敏度等参数。
6.分析运行a.开启气流：打开氢气和氮气开关，设置氢气和氮气流量。
b.启动柱箱加热：根据实验要求，在软件中设置柱箱的加热温度，然后启动柱箱加热。
c.开始运行：在软件中点击运行按钮，开始进行样品的分析。
7.数据获取和分析a.监控色谱图：在软件中实时监控色谱图，观察峰形、保证实验的正常进行。
b.数据分析：根据实验要求，在软件中对色谱图进行定性和定量的分析。
8.实验结束a.关闭气源：实验结束后，关闭氢气、空气和氮气的开关，切断气源供应。
b.关闭冷柱、热诱导装置：如果使用了冷柱或热诱导装置，在实验结束后，关闭其电源。
c.关闭仪器和电脑：关闭GC112A气相色谱仪的开关，并关闭数据采集软件。
气相色谱仪操作规程
气相色谱仪操作规程气相色谱仪是贵重仪器，为保证仪器不被损坏和正常工作，操作人员应严格地按规程操作。
现以112A型为例，使用热导检测器的操作步骤如下:1、将氢焰热导开关转向热导,正负极性开关向下扳。
2、开启载气,调节减压阀使压力表指示500kPa。
3、调节稳压阀使载气流量至所需值。
4、开启主机电源开关。
5、开启柱室加热开关, 调节好柱室温度。
6、开启气化加热开关,调节好气化温度。
7、开启电桥电源开关,调节好热导电流。
8、选择好衰减。
9、待仪器平衡后,开启记录仪开关。
10、基线呈平直时进样。
11、实验结束按顺序关闭仪器:记录仪开关、电桥电源开关、温度控制开关,敞开柱室门,关闭主机电源,、钢瓶阀门、减压和稳压阀。
12、登记仪器使用情况,做好整理工作,检查安全。
气相色谱仪操作规程一载气钢瓶的使用规程1 钢瓶必须分类保管，直立因定，远离热源，避免暴晒及强烈震动，氢气室内存放量不得超过二瓶。
2 氧气瓶及专用工具严禁与油类接触。
3 钢瓶上的氧气表要专用，安装时螺扣要上紧。
4 操作时严禁敲打，发现漏气须立即修好。
5 用后气瓶的剩余残压不应少于980 kPa。
6 氢气压力表系反螺纹，安装拆卸时应注意防止损坏螺纹。
二减压阀的使用及注意事项器仪表同1在气相色谱分析中，钢瓶供气压力在9.8-14.7 MPa。
2 减压阀与钢瓶配套使用，不同气体钢瓶所用的减压阀是不同的。
氢气减压阀接头为反向螺纹，安装时需小心。
使用时需缓慢调节手轮，使用权后必须旋松调节手轮和关闭钢瓶阀门。
3 关闭气源时，先关闭减压阀，后关闭钢瓶阀门，再开启减压阀，排出减压阀内气体，最后松开调节螺杆。
三微量注射器的使用及注意事项1 微量注射器是易碎器械，使用时应多加小心，不用时要洗净放入合内，不要随便玩弄，来回空抽，否则会严重磨损，损坏气密性，降低准确度。
2 微量注射器在使用前后都须用丙酮等溶剂清洗。
3 对10-100微升的注射器，如遇针尖堵塞，宜用直径为0.1 mm的细钢丝耐心穿通,不能用火烧的方法。
