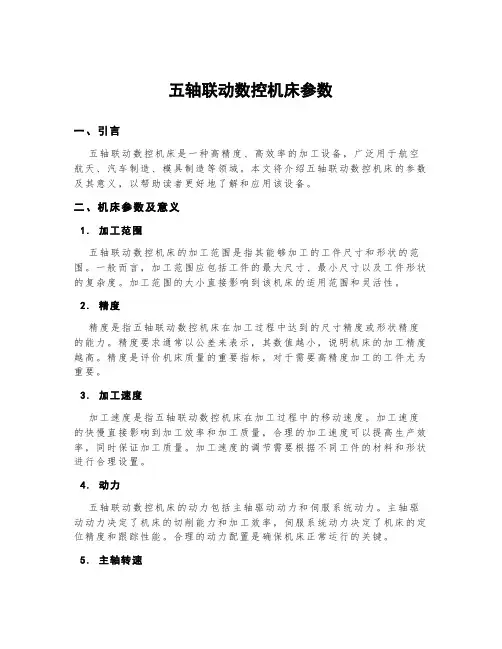

五轴联动数控机床参数一、引言五轴联动数控机床是一种高精度、高效率的加工设备，广泛用于航空航天、汽车制造、模具制造等领域。
本文将介绍五轴联动数控机床的参数及其意义，以帮助读者更好地了解和应用该设备。
二、机床参数及意义1.加工范围五轴联动数控机床的加工范围是指其能够加工的工件尺寸和形状的范围。
一般而言，加工范围应包括工件的最大尺寸、最小尺寸以及工件形状的复杂度。
加工范围的大小直接影响到该机床的适用范围和灵活性。
2.精度精度是指五轴联动数控机床在加工过程中达到的尺寸精度或形状精度的能力。
精度要求通常以公差来表示，其数值越小，说明机床的加工精度越高。
精度是评价机床质量的重要指标，对于需要高精度加工的工件尤为重要。
3.加工速度加工速度是指五轴联动数控机床在加工过程中的移动速度。
加工速度的快慢直接影响到加工效率和加工质量，合理的加工速度可以提高生产效率，同时保证加工质量。
加工速度的调节需要根据不同工件的材料和形状进行合理设置。
4.动力五轴联动数控机床的动力包括主轴驱动动力和伺服系统动力。
主轴驱动动力决定了机床的切削能力和加工效率，伺服系统动力决定了机床的定位精度和跟踪性能。
合理的动力配置是确保机床正常运行的关键。
5.主轴转速主轴转速是指五轴联动数控机床主轴的旋转速度。
主轴转速的选择需要根据不同材料的加工要求，较高的主轴转速适用于切削速度较高的材料，而较低的主轴转速适用于切削速度较低的材料。
合理的主轴转速选择能够提高加工效率和加工质量。
6.进给速度进给速度是指五轴联动数控机床工作台在加工过程中的移动速度。
进给速度的选择需要考虑加工材料的硬度、切削力和加工精度等因素。
合理的进给速度能够保证加工效率和加工质量的平衡。
三、总结五轴联动数控机床的参数是评价其性能和适用范围的重要依据。
加工范围、精度、加工速度、动力、主轴转速和进给速度等参数相互影响，共同决定了机床的加工能力和效率。
在实际应用中，需要根据具体的加工任务和材料特性合理配置这些参数，以获得最佳的加工效果。
五轴联动数控机床加工中心基本知识介绍
五轴联动数控机床加工中心基本知识介绍几十年来，人们普遍认为五轴数控加工技术是加工连续、平滑、复杂曲面的惟一手段。
一旦人们在设计、制造复杂曲面遇到无法解决的难题，就会求助五轴加工技术。
早在20世纪60年代，国外航空工业生产中就开始采用五轴数控铣床。
目前五轴数控机床的应用仍然局限于航空、航天及其相关工业。
五轴联动数控是数控技术中难度最大、应用范围最广的技术，它集计算机控制、高性能伺服驱动和精密加工技术于一体，应用于复杂曲面的高效、精密、自动化加工。
国际上把五轴联动数控技术作为一个国家生产设备自动化水平的标志。
由于其特殊的地位，特别是对于航空、航天、军事工业的重要影响，以及技术上的复杂性，西方工业发达国家一直把五轴数控系统作为战略物资实行出口许可证制度，对我国实行禁运。
因而，研究五轴数控加工技术对国家科技力量和综合国力的提高有重要意义。
符合数控机床发展的新方向近几年国际、国内机床展表明，数控机床正朝着高速度、高精度、复合化的方向发展。
复合化的目标是在一台机床上利用一次装夹完成大部分或全部切削加工，以保证工件的位置精度，提高加工效率。
国外数控镗铣床、加工中心为适应多面体和曲面零件加工，均采用多轴加工技术，包括五轴联动功能。
在加工中心上扩展五轴联动功能，可大大提高加工中心的加工能力，便于系统的进一步集成化。
最近国际机床业出现了一个新概念，即万能加工，数控机床既能车削又能进行五轴铣削加工。
五轴数控机床在国内外的实际应用表明，其加工效率相当于两台三轴机床，甚至可以完全省去某些大型自动化生产流水线的投资，大大节约了占地空间和工件在不同制造单元之间的周转运输的时间和花费。
发展和推广的难点及阻力何在显然，人们早已认识到五轴数控技术的优越性和重要性。
但到目前为止，五轴数控技术的应用仍然局限于少数资金雄厚的部门，并且仍然存在尚未解决的难题。
五轴数控技术为何久久未能得以广泛普及？五轴数控加工由于干涉和刀具在加工空间的位姿控制，其数控编程、数控系统和机床结构远比三轴机床复杂得多。
五轴联动数控机床简单介绍
五轴联动数控机床简单介绍一、五轴联动数控机床的原理机床通过数控系统控制伺服驱动器，使得各个轴线能够按照事先预设的工艺路径进行移动。
在工件加工过程中，通过控制五个轴线的协调配合，可以实现多轴联动运动，从而在三维空间内实现复杂曲面的加工。
二、五轴联动数控机床的结构1.机床主体：是五轴联动数控机床的主要支撑部分，具有刚性和稳定性。
主体结构通常采用铸铁箱式或焊接结构，通过优化的设计和加工工艺提高机床的刚度和稳定性。
2.工作台：是机床上固定工件或夹具的部分，一般具有多个坐标轴，用于实现工件在空间中的旋转、倾斜、平移等运动。
3.主轴：是五轴联动数控机床的核心部件，用于驱动刀具进行切削加工。
主轴通常采用高速电主轴或驱动刀具进行加工。
4.五轴联动系统：包括五个坐标轴（X、Y、Z、A、C），通过传动装置和伺服驱动器实现控制信号的传递和运动的实现。
5.数控系统：是五轴联动数控机床的大脑，通过输入和加工程序，控制伺服驱动器实现机床各个轴线的协调运动。
三、五轴联动数控机床的应用1.航空航天领域：五轴联动数控机床可以加工复杂的航空零件，如飞机发动机叶片、机身结构件等。
由于零件薄壁、复杂曲面多、加工难度大，五轴联动机床的高精度和灵活性可以满足航空航天领域的制造要求。
2.汽车制造领域：五轴联动数控机床可以加工各种汽车零部件，如汽缸、曲轴、齿轮等。
汽车零部件一般要求具有较高的精度和强度，同时对于一些复杂构型的零部件，五轴联动机床的加工能力更加优越。
3.模具制造领域：五轴联动数控机床可以用于制造复杂的模具，如注塑模具、压铸模具等。
模具制造对加工精度要求高，加工稳定性要求好，五轴联动机床可以提高加工效率和准确度。
四、五轴联动数控机床的优势与传统数控机床相比，五轴联动数控机床具有以下优势：1.提高加工效率：五轴联动数控机床可以实现多轴同时加工，通过一次装夹就可以完成复杂曲面零件的加工，大大提高加工效率。
2.提高加工精度：五轴联动机床具有更高的刚度和稳定性，在高速运动和复杂曲面加工时能够保持较好的精度和表面质量。
五轴数控机床的组成及特点
五轴数控机床的组成及特点五轴数控机床的组成及特点引言：五轴数控机床（Five-axis computer numerically controlled machine tool）是一种高精度、高性能的机床，其具备了在多个方向上进行精细加工的能力。
它集机械、电子、自动化技术于一体，广泛应用于航空航天、汽车制造、模具加工等领域。
本文将深入探讨五轴数控机床的组成和特点，并针对不同方面进行分析。
一、五轴数控机床的组成1. 主轴与工作台：五轴数控机床的主轴负责旋转刀具，而工作台则用于固定被加工的工件。
主轴和工作台之间的配合关系是五轴加工的基础。
2. 五轴联动系统：该系统由五个坐标轴组成，分别是X、Y、Z轴和A、C轴。
X、Y、Z轴负责线性运动，而A、C轴则负责主轴的转动。
3. 数控系统：数控系统是五轴数控机床的核心控制部分，负责控制五轴实现复杂的加工运动。
它能够根据预先输入的程序指令自动控制机床运行，实现高精度的加工。
4. 刀库和自动换刀系统：五轴数控机床通常配备有多样的刀具，刀库可以存放不同类型和尺寸的刀具。
自动换刀系统能够根据加工需求自动更换刀具，提高生产效率。
5. 冷却系统：在加工过程中，五轴数控机床需要保持工作温度的稳定，以确保加工质量。
冷却系统能够通过喷水或喷油的方式冷却刀具及工件，有效地控制加工温度。
6. 监控系统：五轴数控机床通常配备有监控系统，用于实时监测和检测机床的工作状态和加工过程。
通过监控系统，操作者可以及时了解机床的运行情况，并进行必要的调整和干预。
二、五轴数控机床的特点1. 复杂加工能力：五轴数控机床能够实现在多个方向上同时进行精细加工，具备了对复杂曲面进行高精度加工的能力。
相比于其他数控机床，它可以大大提高加工效率和加工质量。
2. 灵活性和高效性：五轴数控机床具备较强的灵活性，可以适应多样的加工需求。
通过合理设置机床参数和调整加工路径，可快速完成不同形状和尺寸的工件加工，提高生产效率。
五轴联动的数学表达
五轴联动的数学表达

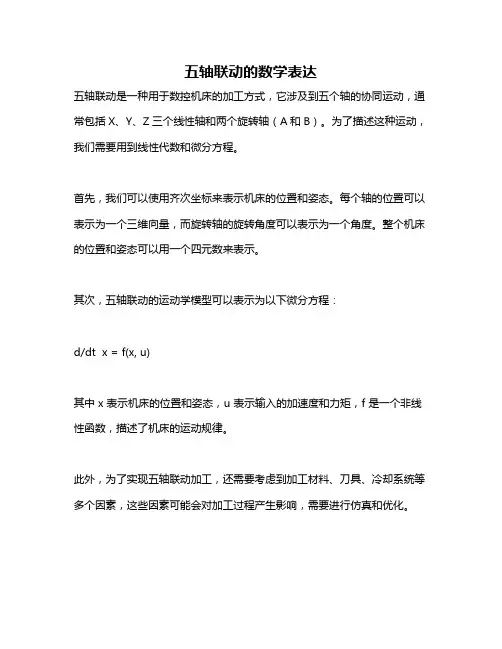

五轴联动是一种用于数控机床的加工方式，它涉及到五个轴的协同运动，通常包括X、Y、Z三个线性轴和两个旋转轴（A和B）。
为了描述这种运动，我们需要用到线性代数和微分方程。
首先，我们可以使用齐次坐标来表示机床的位置和姿态。
每个轴的位置可以表示为一个三维向量，而旋转轴的旋转角度可以表示为一个角度。
整个机床的位置和姿态可以用一个四元数来表示。
其次，五轴联动的运动学模型可以表示为以下微分方程：
d/dt x = f(x, u)
其中 x 表示机床的位置和姿态，u 表示输入的加速度和力矩，f 是一个非线性函数，描述了机床的运动规律。
此外，为了实现五轴联动加工，还需要考虑到加工材料、刀具、冷却系统等多个因素，这些因素可能会对加工过程产生影响，需要进行仿真和优化。
总之，五轴联动的数学表达涉及到线性代数、微分方程和非线性优化等多个领域的知识。
5轴联动数控车床工作原理
5轴联动数控车床工作原理

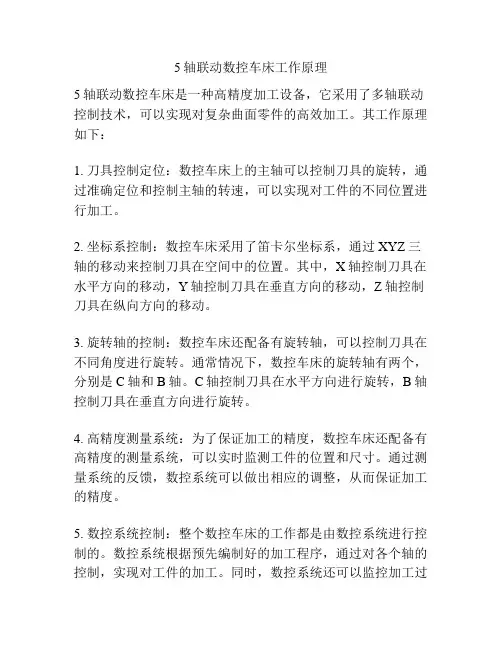

5轴联动数控车床是一种高精度加工设备，它采用了多轴联动控制技术，可以实现对复杂曲面零件的高效加工。
其工作原理如下：
1. 刀具控制定位：数控车床上的主轴可以控制刀具的旋转，通过准确定位和控制主轴的转速，可以实现对工件的不同位置进行加工。
2. 坐标系控制：数控车床采用了笛卡尔坐标系，通过XYZ三轴的移动来控制刀具在空间中的位置。
其中，X轴控制刀具在水平方向的移动，Y轴控制刀具在垂直方向的移动，Z轴控制刀具在纵向方向的移动。
3. 旋转轴的控制：数控车床还配备有旋转轴，可以控制刀具在不同角度进行旋转。
通常情况下，数控车床的旋转轴有两个，分别是C轴和B轴。
C轴控制刀具在水平方向进行旋转，B轴控制刀具在垂直方向进行旋转。
4. 高精度测量系统：为了保证加工的精度，数控车床还配备有高精度的测量系统，可以实时监测工件的位置和尺寸。
通过测量系统的反馈，数控系统可以做出相应的调整，从而保证加工的精度。
5. 数控系统控制：整个数控车床的工作都是由数控系统进行控制的。
数控系统根据预先编制好的加工程序，通过对各个轴的控制，实现对工件的加工。
同时，数控系统还可以监控加工过
程中的各种参数，并做出相应的调整，以保证加工的质量和稳定性。
综上所述，5轴联动数控车床通过刀具控制定位、坐标系控制、旋转轴的控制、高精度测量系统和数控系统的控制，实现了对复杂曲面零件的高效加工。
2024年五轴联动数控机床市场发展现状
五轴联动数控机床市场发展现状摘要本文将介绍当前五轴联动数控机床市场的发展现状。
首先，将对五轴联动数控机床的定义进行解释，并分析其市场需求和增长趋势。
接着，将探讨五轴联动数控机床市场的主要竞争对手和现有的市场份额。
最后，将讨论未来五轴联动数控机床市场的发展前景。
1. 介绍五轴联动数控机床是一种能够同时进行五个轴向运动的机床。
它通过同时控制工件在三个空间方向的转动和两个空间方向的平移，实现了对工件的多轴加工。
五轴联动数控机床具有高精度、高效率、高柔性等特点，广泛应用于航空航天、汽车、模具等行业。
随着制造技术的不断提升和市场需求的增加，五轴联动数控机床市场正处于快速发展阶段。
2. 市场需求和增长趋势在制造业不断追求产品精度和生产效率提升的背景下，五轴联动数控机床作为一种高精度、高效率的加工设备，受到市场的广泛认可和需求。
特别是在航空航天和汽车等行业，对于复杂曲面和精密零件的加工需求迫切，推动了五轴联动数控机床市场的快速增长。
另外，随着精密制造技术的发展和新材料的应用，对五轴联动数控机床在加工质量和加工能力方面的要求也在不断提高。
这为五轴联动数控机床市场带来了进一步增长的机会。
从全球范围来看，亚太地区是目前五轴联动数控机床市场的最大消费地区，其市场份额占据了全球总量的70%以上。
而在市场增长方面，中国、日本和韩国等亚洲国家是最为活跃的市场，其机械制造业的快速发展和技术升级需求推动了五轴联动数控机床市场的增长。
3. 主要竞争对手和市场份额当前五轴联动数控机床市场存在着一些主要的竞争对手。
这些竞争对手包括哈斯、DMG MORI、MAZAK等知名企业。
这些企业凭借着自身的技术实力、产品品质和市场影响力，占据着五轴联动数控机床市场的一定份额。
根据市场调研数据显示，目前哈斯是全球五轴联动数控机床市场的领导者，其市场份额超过30%。
紧随其后的是DMG MORI和MAZAK，它们分别占据了市场份额的20%和15%左右。
五轴数控机床发展与应用
五轴数控机床发展与应用五轴联动数控机床是一种科技含量高、精密度高专门用于加工复杂曲的机床，这种机床系统对一个国家的航空、航天、军事、科研、精密器械、高精医疗设备等等行业，有着举足轻重的影响力。
现在，大家普遍认为，五轴联动数控机床系统是解决叶轮、叶片、船用螺旋桨、重型发电机转子、汽轮机转子、大型柴油机曲轴等等加工的唯一手段。
装备制造业是一国工业之基石，它为新技术、新产品的开发和现代工业生产提供重要的手段，是不可或缺的战略性产业。
即使是发达工业化国家，也无不高度重视。
近年来，随着我国国民经济迅速发展和国防建设的需要，对高档的数控机床提出了急迫的大量需求。
机床是一个国家制造业水平的象征。
而代表机床制造业最高境界的是五轴联动数控机床系统，从某种意义上说，反映了一个国家的工业发展水平状况。
本文论述了五坐标联动数控机床和它典型五种结构、应用历史和用于加工复杂零件的优点以及它对发展制造业的重要作用。
并较详细介绍了五轴数控机床在工业中应用现状。
一、五轴联动数控机床五轴数控机床可用于加工许多型面复杂的特殊关键零件，对航空、航天、船舶、兵器、汽车、电力、模具和医疗器械等制造业的快速发展，对改善和提升诸如飞机、导弹、发动机、潜艇及发电机组、武器等装备性能都具有非常重要的作用。
五轴数控机床已成为装备制造业和先进国防武器装备产品快速研发与实现的关键基础性设备。
因此，西方工业发达国家都将五轴数控机床列为国家战略物资严格管理，限制出口到发展中国家。
五轴数控机床除和三轴数控机床一样具有XYZ三个直线运动坐标外，通常还有两个回转运动轴坐标。
常见的五轴数控机床或加工中心结构，主要通过五种技术途径实现。
①双转台结构(Double Rotary Table) 采用复合A（B）、C 轴回转工作台，通常一个转台在另一个转台上，要求两个转台回转中心线在空间上应能相交于一点。
②双摆角结构（Double Pivot Spindle Head）装备复合A、B 回转摆角的主轴头，同样要求两个摆角回转中心线在空间上应能相交于一点。
