施耐德软起动器基础
施耐德ATS48软启动器使用手册
Altistart 48软起动－软停止单元用户手册User's Manual中文23中文目录起动器设置步骤4出厂配置6初步建议7技术规格8操作建议9起动器-电机组合12尺寸18安装建议20壁挂式或落地式安装的壳体21电源端子22控制端子27连线/RUN-STOP 命令28应用接线图29热保护39显示组件及编程43远程操作盘选件46设定菜单 (Set)47保护菜单 (PrO)52高级设定菜单 (drC)56I/O 菜单 (IO)60第二电机参数菜单 (St2)64通讯菜单 (COP)68参数显示菜单 (SUP)70兼容性表73维护74故障、原因、处理方法75配置/设定值表80中文起动器设置步骤1、Altistart 48 的交货•检查印在标签上的起动器型号与定单相对应的提货单上标注的型号是否一致。
•打开Altistart 48的包装，确认在运输过程中没有发生损坏。
2、根据20页和21页上的指导安装 Altistart 483、按如下步骤连接 Altistart 48:•控制线路电源 (CL1 - CL2)，确保电源断开•主电源 (1/L1 - 3/L2 - 5/L3)，确保电源断开•电机 (2/T1 - 4/T2 - 6/T3)，确保电机电压与电源电压匹配注意: 如果使用旁路接触器，应将其连接到电源端的 L1, L2, L3 和 Altistart 48 上的端子 A2, B2, C2 上。
见30 页图。
如果在电机三角形绕组中使用 ATS48•••Q，应遵循 10、11 页的说明以及 31 页的图示。
ATS48 电力部件框图进线电源2/T1 4/T2 6/T3电机A2 B2 C2起动器旁路45中文起动器设置步骤控制端子的出厂配置:连接RUN (运行) 和STOP (停止) 命令，如有必要还应连接其他输入/输出端子。
Stop 为 1 (通) 且RUN 为 1 (通): 起动命令。
Stop 为 0 (断) 且RUN 为 1 或0: 停机命令。
施耐德ATS22软启动器用户手册[1]
![施耐德ATS22软启动器用户手册[1]](https://img.taocdn.com/s3/m/d3d26d772a160b4e767f5acfa1c7aa00b52a9d99.png)
施耐德ATS22软启动器用户手册========================一、产品简介------------施耐德ATS22软启动器是一种用于控制三相异步电动机启动和停止的设备，它可以根据设定的参数，对电动机的电压进行平滑调节，从而实现电动机的柔和启动和停止，减少电网冲击和机械应力，提高设备的可靠性和寿命。
适用于额定功率为3至315千瓦的三相异步电动机。
内置了多种保护功能，如过载、过热、过流、短路、缺相、欠压、过压等。
支持多种控制方式，如本地控制、远程控制、串口通讯等。
支持多种工作模式，如标准模式、泵模式、扭矩控制模式等。
具有故障诊断功能，可以记录最近的四次故障信息，并提供故障代码和解决方法。
二、产品安装------------选择合适的安装位置，确保软启动器周围有足够的空间进行散热和维护。
按照软启动器的型号和电动机的额定电流，选择合适的电缆和接线方式。
按照软启动器上的接线图，将电源线、电动机线、控制线等正确地连接到软启动器上。
检查接线是否正确无误，无短路或接地故障。
通电后，检查软启动器上的显示屏是否正常工作，无故障提示。
三、产品参数------------ATS22软启动器有多种型号，其主要参数如下表所示：---型号 ---额定电流（A） ---额定功率（kW） ---尺寸（mm） -----------------------------------------------------------------ATS22D17S ---17 ---7.5 ---140x230x165 -------ATS22D32S ---32 ---15 ---140x230x165 -------ATS22D47S ---47 ---22 ---140x230x165 -------ATS22D62S ---62 ---30 ---140x230x165 -------ATS22D75S ---75 ---37 ---140x230x165 -------ATS22D88S ---88 ---45 ---140x230x165 -------ATS22C11S ---110 ---55 ---210x300x200 -------ATS22C14S ---140 ---75 ---210x300x200 -------ATS22C17S ---170 ---90 ---210x300x200 -------ATS22C21S ---210 ---110 ---210x300x200 -------ATS22C25S ---250 ---132 ---210x300x200 -------ATS22C32S ---320 ---160 ---210x300x200 -------ATS22C41S ---410 ---200 ---210x300x200 -------ATS22C48S ---480 ---250 ---210x300x200 -------ATS22C59S ---590 ---315 ---210x300x200 ----四、产品操作------------参数设置：通过液晶显示屏和按键，可以对软启动器的各种参数进行设置，如启动电压、启动时间、停止时间、工作模式、保护功能等。
施耐德软启动的原理及应用-推荐下载
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置2试时32卷，3各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
软起动器基础

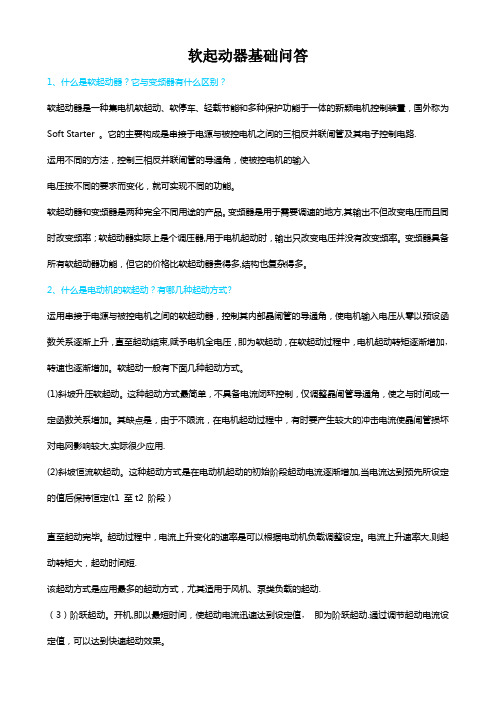

软起动器基础问答1、什么是软起动器？它与变频器有什么区别？软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter 。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路.运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
软起动器和变频器是两种完全不同用途的产品。
变频器是用于需要调速的地方,其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器,用于电机起动时，输出只改变电压并没有改变频率。
变频器具备所有软起动器功能，但它的价格比软起动器贵得多,结构也复杂得多。
2、什么是电动机的软起动？有哪几种起动方式?运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束,赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。
软起动一般有下面几种起动方式。
(1)斜坡升压软起动。
这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。
其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏对电网影响较大,实际很少应用.(2)斜坡恒流软起动。
这种起动方式是在电动机起动的初始阶段起动电流逐渐增加,当电流达到预先所设定的值后保持恒定(t1 至t2 阶段）直至起动完毕。
起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。
电流上升速率大,则起动转矩大，起动时间短.该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动.（3）阶跃起动。
开机,即以最短时间，使起动电流迅速达到设定值，即为阶跃起动.通过调节起动电流设定值，可以达到快速起动效果。
脉冲冲击起动。
在起动开始阶段，让晶闸管在级短时间内，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。
施耐德软起动ATS48基本特性
4
概述
● 具有施耐德专利的转矩控制技术(TCS), 更有效降低压力波动和阀门冲击; ● 电流范围宽广: 17A－1200A； ● 旁路之后仍能提供所有完善的保护； ● 体积更小； ● 级联之后仍能实现软停； ● 多种通讯功能。
Schneider Electric - Division - Name – Date
Schneider Electric - Division - Name – Date
10
标配串行口
● 产品包括以下部分:
● 前面板上的 RJ45 连接器，用于 Modbus, 图形显示终端或Powersuite
RJ45接口 (RS485 串行口)
Schneider Electric - Division - Name – Date
Schneider Electric - Division - Name – Date
9
ATS48输出端子
●R1 继电器
● 故障继电器 ● 隔离继电器 (控制进线接触器)
●R2 继电器
● 一拖多顺序控制● 电机上电 ● 电流报警 ● 欠载报警 ● PTC 报警 ● 第二参数配置被激活
24
转矩控制与传统软起动策略比较
常 规 电 子 起 动
转 矩 控 制 起 动
转矩和电流特性
速度－转矩曲线 300%
转 矩
200%
全电压转矩
电流限幅转矩 负载转矩
100%
0% 速度－电流曲线 电 600% 流
400%
200%
0%
20%
40%
60%
全电压 电流限幅
20%
40%
60%
电机转速
80%
100%
软启动器基础
第十章软启动器基础知识第一节软启动器工作原理10.1.1、软启动器的定义软启动器（Soft Starters）：是一种集电机软起动、软停车、轻载节能和多功能保护于一体的新颖电机控制装置。
10.1.2、软起动器的用途软起动主要由串接于电源与被控电动机之间三对反并联晶闸管调压电路及电子控制电路构成。
M 3～L1 L2 L310.1.3、软启动器的工作原理运用串接于电源和被控电机之间的软启动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至启动结束，赋予电机全电压。
在启动过程中，电机启动转矩逐渐增加，转速也逐渐增加 U1-30Wt a a a a a 10.1.4、软启动器的特点优点：连续平滑启动、减小机械、电流冲击、延长电机寿命、保护线路、负载。
传统的减压启动，如星角启动都属于有级启动，启动中会出现二次冲击电流。
软启动器与传统减压启动方式的不同之处：a 、无冲击电流。
软启动器在启动电机时，通过逐渐增大晶闸管导通角，使电机启动电流从零线性上升至设定值。
b 、恒流启动。
软起动器可以引入电流闭环控制，使电机在启动过程中保持恒流，确保电机平稳启动。
c 、根据负载情况及电网继电保护特性选择，可自由的无级调整至最佳启动电流。
d 、特别适用于泵、风机类负载。
10.2.1、根据负载性质的不同来选择不同类型的起动器1）离心泵类负载：软启附带泵控制功能。
减少起动和停止时液流冲击所产生的系统“水锤”现象。
最好附带欠载保护或相位颠倒保护。
2）通风机类负载：利用软起动功能，减少皮带磨损和机械冲击，并可利用停机时制动转矩功能；3）搅拌机、破碎机、提升机等负载：利用附带双斜坡起动和预置低速运行的软启，避免机械损坏；4）输送设备类负载：利用软起动和预置低速功能，实现平滑开停，软停车消除了自由停车带来的拖动系统反惯性冲击，避免产品移位和液体溢出；10.2.2、根据电动机的标称功率、电流及负载性质选择起动器。
施耐德ATS22软启动器使用说明
施耐德ATS22软启动器使用说明一、硬件安装1.施耐德ATS22软启动器应固定在安装板上，并通过适当长度的导轨固定在控制柜内。
2.电源线、电机线和控制线需按照规定的接线方法进行接线，确保安全可靠。
3.在安装过程中，应注意避免强电线路与弱电线路的相互干扰，避免引起故障。
二、参数配置1.在使用之前，应先对施耐德ATS22软启动器的参数进行配置。
2.配置参数包括电压、电流、启动方式、停止方式等，根据实际需求进行设置。
3.可通过编程软件或面板按键对参数进行配置，参数设置后需保存。
三、启动与停止1.启动：在配置好参数后，按下启动键，软启动器会根据配置参数进行相应的启动过程。
2.停止：按下停止键即可停止电动机的转动。
3.在运行过程中，可以通过面板按键或远程控制进行启动和停止的操作。
四、维护与保养1.定期检查：定期检查施耐德ATS22软启动器的连接线路是否松动，检查电源线、电机线和控制线的接线是否正常。
2.清洁保养：定期对软启动器进行清洁保养，确保设备的可靠性。
3.注意事项：在维护保养过程中，需要切断电源，确保安全操作。
五、故障排除1.施耐德ATS22软启动器使用过程中可能出现故障，可根据显示屏上的故障代码和说明进行排除。
2.常见故障包括过载、过热、短路等，应按照指示进行处理，确保设备的正常运行。
施耐德ATS22软启动器的使用说明以上述内容为主进行详细介绍，通过硬件安装、参数配置、启动与停止、维护与保养以及故障排除等方面的说明，用户可以更好地了解和使用施耐德ATS22软启动器，确保设备的正常运行。
同时，用户在使用过程中应注意安全操作，保持设备的良好状态。
施耐德软起动器基础
SSD Marketing
14
软起动器本身的热保护
软起动器由一个模拟热传感器保护防止过载 软起动器的热状态可以在菜单中读取 软起动器的冷却风扇由散热器的温度控制起停 若软起动器设置了旁路回路，冷却风扇不会起动 应明确软起动器与变频器同为发热元件，在进行柜体设计和安装时，安装 散热风扇 软起动器加装旁路回路可以解决本身的发热问题
判断以负载是标准型还是重型，取决于每次起动 的困难程度以及起动的频繁程度。
SSD Marketing
10
软起动器的旁路
起动结束后，电机全压运行，剩下的只有保护功能。 旁路后，其晶闸管被旁通，不再发热。 旁路后，电控柜内的发热很少，软起动器的寿命可大大延长。 软起动器的旁路由软起动器自带的输出继电器控制。 旁路后，电流测量和保护机构仍然有效。 软起动器的旁路与变频器负载切入工频有着根本的区别。 建议旁路，但不是必须。
SSD Marketing
13
软起动器对电机的热保护功能
软起动器可根据设定的整定电流和实际的起动或运 行电流不断计算电机的温升 热保护等级可调：2/10A/10/15/20/25/30级 在电机已停机或起动器被关闭后，即使控制电路未 通电也会记忆和计算电机的热状态，可以防止电机 在温升过高的情况下重新起动。 软起动器计算的电机热状态可以在菜单中读取 电机热保护功能可以被禁止 可以将起动器计算出的电机热状态复位 若一台软起动器驱动多台电机，热保护功能应被禁 止，且每台电机需要由单独的热继电器保护 软起动器集成的PTC口可以接受PTC传感器的处理 ，进行直接温度保护
SSD Marketing
24
输出继电器和逻辑输出的功能配置
三个继电器输出，两个逻辑输出（集电极开路输出） 继电器输出R3或逻辑输出Lo1,Lo2 – 电机热报警 – 电机已上电 – 电机过电流报警 – 电机欠负载报警 – 电机PTC传感器报警 – 第二组电机参数被激活
施奈德软启动器的工作原理
施奈德软启动器的工作原理施奈德软启动器（Schneider Soft Starter）是一种用于起动和停止三相异步电动机的设备。
它能够通过控制电流来实现电动机的平稳起动和停止，从而保护电动机和相关设备。
施奈德软启动器主要由电流传感器、电子控制器和功率电子器件等组成。
其工作原理如下：首先，当电动机需要启动时，施奈德软启动器会监测电动机电流，并根据设定的参数和启动曲线来控制电流的变化。
在起动过程中，起动曲线通常是一个斜坡，电流的变化也是逐渐增加。
其次，施奈德软启动器通过内部的电子控制器来控制功率电子器件的开关。
功率电子器件通常是可控硅（SCR）或可控整流器（IGBT）等，它们可以控制电流的大小和流向。
在软启动器中，通常会使用二极管整流器将交流电源转换为直流电源，然后再通过逆变器将直流电源转换为交流电源，以控制电动机的转速。
当软启动器开始工作时，控制器会逐渐增加开关的脉冲宽度，从而逐渐增加电流的大小，实现电动机的平稳起动。
通过逐渐增加电流的方式，电动机的起动过程可以更加平缓，减少了起动冲击对电动机和相关设备的损坏。
同时，施奈德软启动器还能通过控制电流的相位来实现转向功能。
在启动过程中，通过改变电流的相位，软启动器可以控制电动机的转向。
此外，软启动器还可以提供过载保护、短路保护、失压保护等功能，以确保电动机的安全运行。
当电动机需要停止时，施奈德软启动器会逐渐降低电流，并最终将电流降低到零，实现电动机的平稳停止。
通过逐渐降低电流的方式，软启动器可以减少电动机突然停止对设备的冲击，保护设备的安全性。
总结起来，施奈德软启动器通过控制电流的大小和相位来实现电动机的平稳启动和停止，从而保护电动机和相关设备的安全运行。
其工作原理主要涉及电流传感器、电子控制器和功率电子器件等组件的协作工作，通过逐渐增加或减少电流的方式实现启动和停止的过程。
施耐德变频器及软起动器介绍
机械式
配套设备
燃气加热装置 燃油加热装置 锅炉及供暖
地铁、隧道、 大型建筑 家用空调机 空气处理机
组合式机组 新风机组
冷却塔风机 加湿器 ……
吸收式 地（水）源 式
风机盘管
户式中央空调 &大功率单元 式柜机
风管式 多联式 冷热水机组
Schneider Electric 2010 Solution Week
5 种尺寸 每一软起对应一种 标准电机额定功率
17
ATS22更容易集成和安装
● 内置旁路接触器
● 减少元器件 (接触器, 铜排, 外部电流传感器,等等) ● 简化接线和连接 ● 减少散热量，降低能耗
接线时 间缩短 50％
● 设计紧凑，比同类品牌节省20％以上空间 ● 全系列端子布局统一，上进线、下出线，方便接 线 ● 可拆卸控制端子
● 18.5kW以上标配直流电抗器 (380V产品)
Schneider Electric 2010 Solution Week 13
ATV61: 高性能标准转矩变频器
● 齐全的通讯协议: 标配Modbus和CANopen
● 所有主流工业总线＋智能楼宇总线协议
● 风机、水泵运用宏
● 多泵切换卡 (Multi-pump card) ...
卡: I/O 扩展卡 通讯卡
可编程控制卡
“断电功能” 安全功能
Schneider Electric 2010 Solution Week
12
ATV61: 高性能标准转矩变频器
● 电压和功率范围:
● 200V～220V: 0.37-90kW ● 380V～480V: 0.75-1400kW ● 500V～690V: 2.2-2400kW
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据软起的额定输出 根据电机功率和负载类型
根据推荐原理图接线
SSD Marketing
12
软起动器的停车类型
自由停车 软起动器停止输出 适用于大多数负载
软停 软起动器向电机提供逐渐减少的电压 电机和负载的停止放慢 可以避免水锤现象 可能出现电机电流增大和噪声提高
SSD Marketing
16
电机过流保护
如果电机电流超过预设的门限值以上并持续一段特 定的时间之后，软起动器将认为电机过载（过流） 运行
电机过流可以触发报警或脱扣 报警可通过可配置的逻辑输出或继电器输出 脱扣的同时在终端上显示
电流门限值可以设定 允许的过流持续时间可以设定 此功能仅在稳定状态下有效 过流检测可以被禁止
SSD Marketing
4
传统降压起动方式的缺陷
降压比不可调 接触器切换 可靠性差 存在二次冲击 只能控制起动
SSD Marketing
5
软起动器是智能化的降压起动器
1L1 3L2 5L3
SSD Marketing
CT 2T1
4T2 CT
6T3
6
软起动器与传统起动方式的区别
高度智能化 起动曲线可调满足不同负载的要求 非接触式,类似固态继电器,可靠性高 起动曲线连续, 无二次冲击 可控制软起, 也可控制软停 转矩提升/突跳
软起动器的基本概念
SSD 市场部
2006/03/11
异步电Байду номын сангаас的直接起动
起动电流；额定电流的4至8倍 起动转矩：额定转矩的0.5至1.5倍 设备简单 可带载起动 受电网容量的限制 高电流峰值 显著的电压跌落 对负载冲击很大 没有调节 对周围负载有冲击
SSD Marketing
2
星-三角降压起动
SSD Marketing
14
软起动器本身的热保护
软起动器由一个模拟热传感器保护防止过载 软起动器的热状态可以在菜单中读取 软起动器的冷却风扇由散热器的温度控制起停 若软起动器设置了旁路回路，冷却风扇不会起动 应明确软起动器与变频器同为发热元件，在进行柜体设计和安装时，安装
散热风扇 软起动器加装旁路回路可以解决本身的发热问题
SSD Marketing
7
使用电流限幅起动
• 起动电流一直接近限幅值 • 起动转矩越来越大 • 负载转速加速不均匀 • 转速会出现超调 • 起动过程中功率因数较低
SSD Marketing
8
使用转矩控制的起动
• 直接计算转矩 • 可以提供变转矩，也可以提供恒转矩 • 转速接近线形上升 • 可以设定初始转矩 • 可以设定加速积分时间 • 适合与启动恒转矩和变转矩类负载
SSD Marketing
15
电机欠载保护
如果电机转矩降至预设的门限值以下并持续一段特定的时间之后，软起动 器将认为电机欠负载运行
欠负载可以触发报警或脱扣 报警可通过可配置的逻辑输出或继电器输出 脱扣的同时在终端上显示
转矩门限值可以设定 允许的欠载持续时间可以设定 欠负载检测可以被禁止
SSD Marketing
11
软起动器的内三角连接
例如: 400 V motor, 110 kW （ATS48C21Q）
额定电流
195 A delta 连接
每一绕组中电流:
195 / 1.73 ie. 114 A
选择软起的最大连续标称电流大于114A， i.e. 140 A 额定 (ATS48C14Q -75 kW)
典型：离心泵
重型负载
对应电机工作负荷S1,从冷态下 以4In起动超过48秒或以3In起 动超过90秒。
对应电机工作负荷S4，即循环 工作类负载，若负载系数为 50%，每小时起动10次，以4In 起动超过25
电机热保护负荷20级保护等级
典型：研磨机
判断以负载是标准型还是重型，取决于每次起动 的困难程度以及起动的频繁程度。
起动电流：额定电流的1.8--2.6倍 起动转矩：额定转矩的0.5倍 电机须引出6个端子 无载或轻载起动 存在二次冲击 受到起动时机械应力的限制 设备需要维护 没有参数调整
SSD Marketing
3
自耦变压器降压起动
起动电流为额定电流的1.7--4倍 起动转矩为额定转矩的0.4--0.85倍 适用于大功率电机 受到起动时机械应力的限制 连接到全电压时有高电压降落和电流峰值 不可调节 设备笨重，需要维护
动态制动停车 可以减少停车时间 可以辅以直流注入制动 适用于高惯性负载停机 制动效果有限
SSD Marketing
13
软起动器对电机的热保护功能
软起动器可根据设定的整定电流和实际的起动或运 行电流不断计算电机的温升
热保护等级可调：2/10A/10/15/20/25/30级 在电机已停机或起动器被关闭后，即使控制电路未
SSD Marketing
17
过加速时间保护和重起动保护
如果起动时间超过预设的值，变频器将变为故障模式 此功能可防止电机堵转对电机和负载造成的损害 可防止电机不能达到额定转速 此功能可禁止
SSD Marketing
10
软起动器的旁路
起动结束后，电机全压运行，剩下的只有保护功能。 旁路后，其晶闸管被旁通，不再发热。 旁路后，电控柜内的发热很少，软起动器的寿命可大大延长。 软起动器的旁路由软起动器自带的输出继电器控制。 旁路后，电流测量和保护机构仍然有效。 软起动器的旁路与变频器负载切入工频有着根本的区别。 建议旁路，但不是必须。
通电也会记忆和计算电机的热状态，可以防止电机 在温升过高的情况下重新起动。 软起动器计算的电机热状态可以在菜单中读取 电机热保护功能可以被禁止 可以将起动器计算出的电机热状态复位 若一台软起动器驱动多台电机，热保护功能应被禁 止，且每台电机需要由单独的热继电器保护 软起动器集成的PTC口可以接受PTC传感器的处理 ，进行直接温度保护
SSD Marketing
9
标准负载与重型负载
标准负载
对应电机工作负荷S1,从冷态下 以4In起动不超过23秒或以3In 起动不超过46秒。
对应电机工作负荷S4，即循环 工作类负载，若负载系数为 50%，每小时起动10次，以3In 起动不超过23秒或4In不超过12 秒
电机热保护负荷10级保护等级
