家装电路布线原理

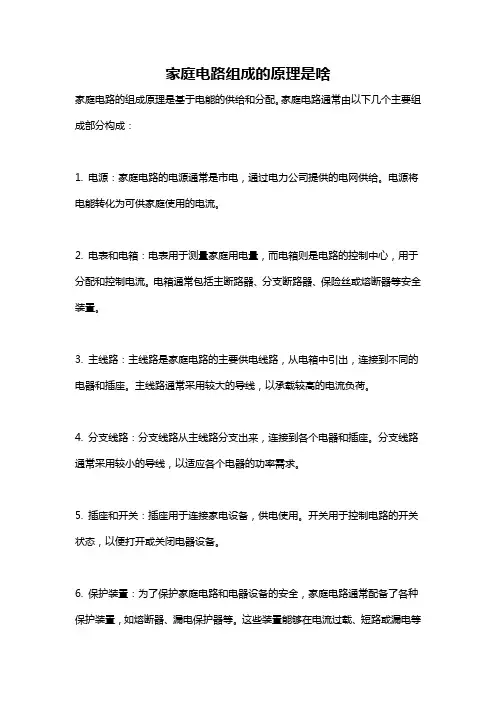

家庭电路组成的原理是啥
家庭电路组成的原理是啥
家庭电路的组成原理是基于电能的供给和分配。
家庭电路通常由以下几个主要组成部分构成：
1. 电源：家庭电路的电源通常是市电，通过电力公司提供的电网供给。
电源将电能转化为可供家庭使用的电流。
2. 电表和电箱：电表用于测量家庭用电量，而电箱则是电路的控制中心，用于分配和控制电流。
电箱通常包括主断路器、分支断路器、保险丝或熔断器等安全装置。
3. 主线路：主线路是家庭电路的主要供电线路，从电箱中引出，连接到不同的电器和插座。
主线路通常采用较大的导线，以承载较高的电流负荷。
4. 分支线路：分支线路从主线路分支出来，连接到各个电器和插座。
分支线路通常采用较小的导线，以适应各个电器的功率需求。
5. 插座和开关：插座用于连接家电设备，供电使用。
开关用于控制电路的开关状态，以便打开或关闭电器设备。
6. 保护装置：为了保护家庭电路和电器设备的安全，家庭电路通常配备了各种保护装置，如熔断器、漏电保护器等。
这些装置能够在电流过载、短路或漏电等
情况下切断电路，以防止火灾或人身伤害的发生。
通过以上组成部分的配合，家庭电路能够将电能安全地供给到各个电器设备，实现家庭用电的需求。
同时，家庭电路还需要符合相关的安全标准和规范，以确保电路的可靠性和安全性。

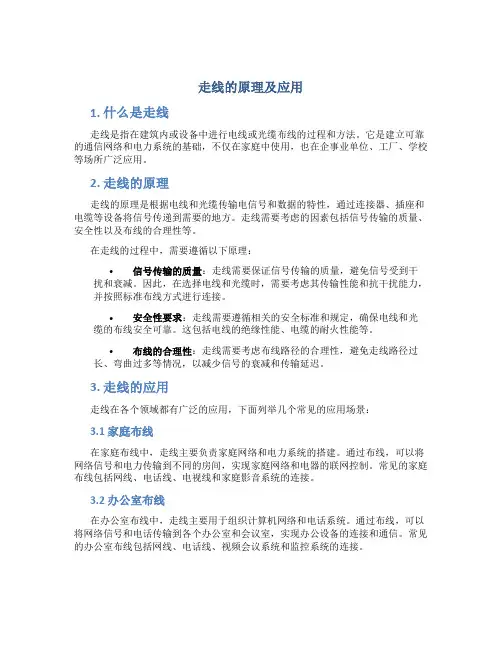

走线的原理及应用
走线的原理及应用1. 什么是走线走线是指在建筑内或设备中进行电线或光缆布线的过程和方法。
它是建立可靠的通信网络和电力系统的基础，不仅在家庭中使用，也在企事业单位、工厂、学校等场所广泛应用。
2. 走线的原理走线的原理是根据电线和光缆传输电信号和数据的特性，通过连接器、插座和电缆等设备将信号传递到需要的地方。
走线需要考虑的因素包括信号传输的质量、安全性以及布线的合理性等。
在走线的过程中，需要遵循以下原理：•信号传输的质量：走线需要保证信号传输的质量，避免信号受到干扰和衰减。
因此，在选择电线和光缆时，需要考虑其传输性能和抗干扰能力，并按照标准布线方式进行连接。
•安全性要求：走线需要遵循相关的安全标准和规定，确保电线和光缆的布线安全可靠。
这包括电线的绝缘性能、电缆的耐火性能等。
•布线的合理性：走线需要考虑布线路径的合理性，避免走线路径过长、弯曲过多等情况，以减少信号的衰减和传输延迟。
3. 走线的应用走线在各个领域都有广泛的应用，下面列举几个常见的应用场景：3.1 家庭布线在家庭布线中，走线主要负责家庭网络和电力系统的搭建。
通过布线，可以将网络信号和电力传输到不同的房间，实现家庭网络和电器的联网控制。
常见的家庭布线包括网线、电话线、电视线和家庭影音系统的连接。
3.2 办公室布线在办公室布线中，走线主要用于组织计算机网络和电话系统。
通过布线，可以将网络信号和电话传输到各个办公室和会议室，实现办公设备的连接和通信。
常见的办公室布线包括网线、电话线、视频会议系统和监控系统的连接。
3.3 工业布线在工业布线中，走线用于设备和仪表的连接。
通过布线，可以将传感器信号和控制信号传输到工业控制系统，并实现对设备和工艺的监控和控制。
常见的工业布线包括传感器线缆、电源线缆和控制信号线缆的连接。
3.4 学校布线在学校布线中，走线主要用于教室、实验室和图书馆等场所的网络接入和电力供应。
通过布线，可以为师生提供网络和电力支持，实现教学和学习的便利。
家庭配电系统原理
家庭配电系统原理
家庭配电系统是指将电力从电源送到家庭各个用电设备的系统。
它的工作原理可以简要概括为以下几个步骤：
1. 电力供应：家庭配电系统接收来自电网的交流电，一般为220V或110V的标准电压。
这个步骤由电力公司完成。
2. 主配电盘：电力进入家庭后，首先连接到主配电盘。
主配电盘是一个控制中心，它有一个主开关，可以控制将电力送到不同的回路。
主配电盘也提供了短路和过载保护功能，以保护电路和设备。
3. 回路划分：主配电盘将电力分配到不同的回路，供应给各个用电设备。
回路划分主要是为了方便管理和控制，同时也可以提供个性化的电力分配。
4. 分配盘：每个回路都有一个分配盘，用于连接和控制该回路的电力。
分配盘上通常有熔断器或者断路器，以保护该回路免受电路故障的影响。
5. 电缆和插座：从分配盘出来的电力通过电缆传输到不同的插座，供应给各种家庭用电设备。
插座通常采用标准的插座和插头设计，以确保安全和兼容性。
6. 接地系统：家庭配电系统还包括一个接地系统，用于将电流不正常引导到地，以保护人身安全和设备。
总之，家庭配电系统通过合理划分回路、分配电力，并配备相应的保护装置，将电力从电源送到家庭各个用电设备，同时确保安全和可靠的电力供应。
家庭电路开关基本接线布线原理，纯干货
家庭电路开关基本接线布线原理，纯干货
一般按国家标准规定，三相交流电路中电线颜色有（黄、绿、红）分别表示A、B、C三相，都是火线，蓝色为零线，黄绿相间的为接地线。
接线标识和说明字母
火线：L进线端L1、L2、出线端
零线：N
地线：E接线在pe端或设备外壳
左零右火，零线进灯，火线进开关
接电线路原理图
一灯一控
一灯双控
一灯三控
一灯多控
双开双控，多开多控示意模拟
一控一插一灯
开关多用使用方法
插座布线，点对点无线对接
网络线接线图
配电箱接线使用说明介绍
备注：断路器与电线和使用功率范围，都需要上表配置，不然容易出现频发跳闸接线柱烧毁等不安全因素，总开关必须使用漏电保护器，其他断路器根据布置运用和使用
配电箱示意图，用电量大的，按需求可增加零-火循环线
图示说明：请按照家装标准进行参照。
家庭电路原理
家庭电路原理
家庭电路是指安装在家庭中用于供电和连接各种家用电器的电路系统。
家庭电路原理主要基于电能供应、电路分配和电路保护三个方面。
首先，家庭电路的电能供应是通过电源系统实现的。
一般来说，家庭电路是通过接入公共电网供电的，多数家庭使用交流电，电源的标称电压为220V或110V。
电源连接到家庭电路系统
的主开关上，以控制整个家庭电路的通断。
其次，家庭电路的电路分配是为了将电能分配到各个电器设备。
在家庭中，电路分配一般通过配电箱实现。
配电箱中有多个开关，每个开关控制不同的电路或电器设备，可以独立进行控制。
在家庭电路中，一般会有不同的电路分支，以便同时供电不同的房间或区域。
最后，家庭电路的电路保护是为了确保电路安全运行。
家庭电路中主要采用的保护装置有保险丝和断路器。
保险丝是一种利用金属线或铅丝作为保护元件的装置，当电流超过额定值时，保险丝会熔断，切断电流。
断路器则是一种电气开关，可以自动检测电流过载或短路，并切断电路。
这样在电路故障时可以有效保护电器设备和家庭安全。
综上所述，家庭电路的原理主要包括电能供应、电路分配和电路保护三个方面。
通过合理设计和安装，能够满足家庭的用电需求，并确保电路的安全运行。

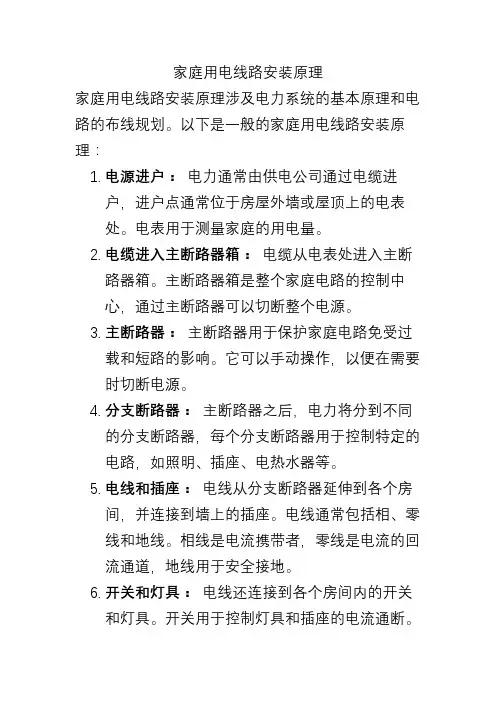

家庭用电线路安装原理
家庭用电线路安装原理
家庭用电线路安装原理涉及电力系统的基本原理和电路的布线规划。
以下是一般的家庭用电线路安装原理：
1.电源进户：电力通常由供电公司通过电缆进
户，进户点通常位于房屋外墙或屋顶上的电表
处。
电表用于测量家庭的用电量。
2.电缆进入主断路器箱：电缆从电表处进入主断
路器箱。
主断路器箱是整个家庭电路的控制中
心，通过主断路器可以切断整个电源。
3.主断路器：主断路器用于保护家庭电路免受过
载和短路的影响。
它可以手动操作，以便在需要时切断电源。
4.分支断路器：主断路器之后，电力将分到不同
的分支断路器，每个分支断路器用于控制特定的电路，如照明、插座、电热水器等。
5.电线和插座：电线从分支断路器延伸到各个房
间，并连接到墙上的插座。
电线通常包括相、零线和地线。
相线是电流携带者，零线是电流的回流通道，地线用于安全接地。
6.开关和灯具：电线还连接到各个房间内的开关
和灯具。
开关用于控制灯具和插座的电流通断。
7.接地系统：家庭电路中的接地系统是为了确保
安全。
所有电器设备和插座都应该正确接地，以防止电流泄漏和减少触电风险。
8.保护装置：在电路中，还可以安装一些额外的
保护装置，如剩余电流保护器（RCD），用于检
测电流泄漏，一旦检测到，就会切断电源，保护人身安全。
在进行家庭用电线路安装时，建议由专业的电工或电气工程师进行设计和施工，确保符合当地电气安全标准和法规。
电路的正确安装和维护对家庭安全至关重要。
家庭开关电路接线的原理
家庭开关电路接线的原理
家庭开关电路接线的原理是根据电气安全规范和电路设计的要求来连接电源、开关、负载等电器设备，以实现对电路的控制和供电。
一般家庭开关电路是采用单相交流电源，其中包括一个火线（Live Wire）、一个零线（Neutral Wire）和一个地线（Ground Wire）。
火线是电源的正极，零线是电源的负极，地线用于安全接地。
家庭开关电路中的开关一般是单极开关，用于打开或关闭电路。
在家庭开关电路中，火线通过电源输入端连接到开关的一个端口。
从开关的另一个端口，通过导线连接到负载（如灯泡、插座等）。
负载的另一端通过导线连接到电源的零线。
地线则与电源的接地线连接起来。
当开关处于关闭状态时，电流无法通过开关，电路中的负载无法得到供电，负载处于断开状态。
当将开关打开时，火线和零线之间建立起电路连接，电流可以流经负载，负载得到供电，实现了电路的闭合。
这种接线原理可以灵活地应用于家庭中各种需要控制的电器设备，例如灯光、插座和其他电器设备等，实现对电路的控制和供电。
同时，地线的连接也能够保证电器设备的安全，当有漏电现象时，通过地线可以及时导流，确保使用者的人身安全。
电路布线原理
电路布线原理
电路布线原理是指在设计电路时，根据电路元件的连接关系和信号传输需求，将元件之间的导线或线路连线进行合理的布置和连接的过程。
这个过程旨在确保电路的正常工作和优化电路性能。
电路布线的原理可以总结为以下几点：
1. 最短路径原则：在布线时，应尽量选择最短的路径来连接各个元件。
较短的导线长度可以减少信号延迟和能量损耗，提高电路的工作速度和效率。
2. 降低干扰信号：在布线过程中，应避免将高频信号和低频信号的线路相交。
这样可以减少由于电磁干扰而引起的信号失真和噪声问题。
3. 分离功率线和信号线：功率线和信号线应尽量分开布线，以减少功率线对信号线的干扰。
功率线中的大电流信号会产生磁场，如果与信号线过于接近，会引入电磁干扰，影响信号的稳定性和正确性。
4. 平衡布线负载：在布线过程中，应尽量保持各个元件之间的电流负载平衡。
合理平衡负载可以提高电路的稳定性和可靠性，避免某些元件工作过载而导致故障。
5. 考虑温度和环境因素：在布线时，应考虑电路所处的温度和环境因素。
例如，在高温环境中，应使用耐高温的导线材料，
以确保电路的可靠性和长寿命。
总之，电路布线原理是为了保证电路的正常工作和优化其性能，通过选择最短路径、减少干扰、分离功率线和信号线、平衡负载以及考虑温度和环境因素等策略来实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家装电路布线原理
家装电路布线原理是指根据家居需求和电气安全标准规范，将各个房间的电器连接起来，确保电器正常运行并防止电路过载或短路等电气危险。
首先，家装电路的布线原理要考虑家庭用电的基本需求。
我们通常将家庭电路分为照明电路、插座电路和特殊用途电路。
照明电路用于家庭的照明设备，包括各种各样的灯具和投影设备等。
插座电路用于连接各种常见家电设备，如电视、冰箱、洗衣机等。
特殊用途电路则是为满足特定需求而设置的电路，例如空调、电视机顶盒等。
在考虑电路布线时，我们要遵守相关电气安全标准规范。
一般来说，我们会将不同层次电压的线路安排在不同的位置。
高压线路，如220V电路，通常会安装在家庭电源箱附近。
低压线路，如12V或24V电路，通常会被安装在需求设备附近。
这样的布线可以降低主电线对辐射敏感的设备的干扰，并增加电路的安全性。
此外，电路布线时还需要注意合理的线路规划。
首先，要避免过长的导线，以减少能量损失和功率降低。
其次，要避免导线交叉和层叠，以防止电磁干扰和信号干扰。
还要避免导线与金属物体或其他线路直接接触，以避免电流短路，导致电路故障。
在家装电路布线中，地线的设置也是十分重要的。
地线是为了防止电器故障或电击事故时将电流导回地面，保护人身安全。
地线一般使用黄绿双色线来标识，其
截面积应与相线一致。
地线应连接到家庭电源箱的地线上，并可与地面相连。
在家庭装修中，特别是在厨房、浴室等潮湿环境下，地线的设置尤为重要。
此外，布线还需要考虑配电盒的设置。
配电盒是将家庭电路和电源连接起来的一个重要设备。
要保证配电盒的定位合理，便于维修和操作。
它应放置在通风良好的地方，远离潮湿和易燃物品。
同时，配电盒应采用合适的规格和标准，以容纳所需的回路数和断路器数量。
在电路布线过程中，还要注重负载均衡。
负载均衡是指将各个电器设备合理地分配到不同的电路上，以避免电流过载和过热。
我们可以根据设备的功率需求和使用频率来设计负载均衡。
例如，可以将耗电量较大的设备分配到不同的插座电路上，避免同一个插座上同时连接多个高功率设备。
综上所述，家装电路布线原理是基于家庭用电需求和电气安全标准规范的设计原则。
合理的电路布线能确保电器正常运行，避免电气危险，并提高电器设备的使用寿命。
在实际布线过程中，我们需要考虑多个因素，如电路类型、线路规划、地线设置、配电盒等，以保证安全可靠的家庭电路布线。
