基于点云的坡坎提取方案
基于非接触测量技术的边坡点云数据获取
基于非接触测量技术的边坡点云数据获取边坡是指在自然地形中，两个面呈陡峭或者近于垂直的交汇处。
由于边坡的地形特点，在建筑、道路、水利工程等领域中，边坡稳定性的分析和评估非常重要。
为了实现对边坡的准确测量，非接触测量技术被广泛应用于获取边坡的点云数据。
非接触测量技术是一种通过光电、激光或雷达等设备对目标进行远距离、高精度的测量的方法。
相比传统的接触式测量技术，非接触测量技术具有无需接触目标、测量速度快、精度高、对目标形态要求低等优点。
在边坡点云数据获取中，非接触测量技术可以通过激光扫描仪、无人机航测等手段获取边坡的三维点云数据。
激光扫描仪是一种通过测量光的回波时间来获得目标表面距离信息的设备。
它可以快速获取边坡的点云数据，并且可以高精度地还原边坡的细节。
无人机航测则是指通过无人机搭载摄像设备对边坡进行航拍，并通过图像处理软件将图像转化为点云数据。
相比激光扫描仪，无人机航测的优势在于可以获取到较大范围的点云数据，并且可以通过多角度的图像融合提高数据的精度。
边坡点云数据的获取可以帮助工程师对边坡的形态、几何特征进行分析和评估。
通过对点云数据进行处理和分析，可以提取边坡的地形信息、地质构造信息、表面变形信息等，为边坡稳定性分析和工程设计提供重要依据。
除了边坡点云数据的获取，非接触测量技术还可以应用于边坡的变形监测。
通过定期对边坡进行非接触测量，可以实时获取边坡的变形情况，并及时发现边坡可能存在的安全隐患。
基于非接触测量技术的边坡点云数据获取为边坡稳定性分析和工程设计提供了强有力的手段。
它能够高效、精确地获取边坡的三维信息，为工程师提供准确的数据支持。
随着非接触测量技术的不断发展，边坡点云数据的获取将进一步完善并广泛应用于实际工程中。
基于路面连续激光点云的车辙精细三维特征提取方法的制作流程
基于路面连续激光点云的车辙精细三维特征提取方法的制作流程一、引言车辙是指车辆在道路行驶时轮胎与路面之间形成的凹陷，它对道路的使用寿命和行车安全都有重要影响。
为了定量分析车辙对道路的破坏程度以及预测其对车辆性能的影响，需要从连续激光点云数据中提取出车辙的精细三维特征。
本文提出了一种基于路面连续激光点云的车辙精细三维特征提取方法的制作流程，用于实现车辙的自动化检测和分析。
二、数据采集和预处理首先，我们需要使用激光扫描仪对道路进行扫描，获取连续的激光点云数据。
然后，对激光点云数据进行预处理，包括去除离群点、滤波、去除地面和建筑物等。
三、路面平面提取在车辙检测中，路面平面提取是一个重要的预处理步骤。
通过对预处理后的激光点云数据进行平面拟合，可以得到路面的几何模型。
常用的平面拟合方法包括RANSAC算法和最小二乘法。
四、划分路面网格为了对车辙进行特征提取，我们需要将路面划分成一系列小网格。
这样可以保证在每个网格内进行车辙的特征分析时避免过多的计算量。
一般情况下，网格的大小可以根据实际需求进行调节。
五、车辙检测在每个路面网格中，我们可以使用高度阈值、斜率阈值等条件来检测是否存在车辙。
通过对激光点云数据进行分析，并与路面平面进行比较，可以确定车辙的位置和形状。
六、车辙特征提取对于检测到的车辙，我们可以提取一系列的特征来描述它的几何和形状特性。
比如，车辙的宽度、深度、长度、形状等。
这些特征可以通过计算激光点云数据的统计信息、曲率、法向量等来获取。
七、车辙分析和破坏程度评估通过对提取到的车辙特征进行分析，可以评估车辙的破坏程度和对道路的影响。
比如，车辙的深度和长度可以用于评估路面的破坏程度，车辙的宽度可以用于评估路面的变形情况。
八、实验结果和讨论通过实验证明了本方法的有效性和可行性。
我们可以将实验结果与传统的车辙检测方法进行比较，并评估本方法在准确性和效率方面的优势。
九、结论本文提出了一种基于路面连续激光点云的车辙精细三维特征提取方法的制作流程。
点云特征提取算法
点云特征提取算法
点云特征提取算法是一种用于从三维点云数据中提取有意义的特征的计算机视觉算法。
点云是由大量的三维点构成的数据集，通常由激光扫描仪或结构光相机等设备获取。
点云特征提取算法可以将点云数据转化为一系列具有意义的特征，从而实现对点云数据的分析和处理。
常见的点云特征包括曲率、法向量、表面粗糙度、点密度等。
其中，曲率是点云表面的弯曲程度，法向量是表面在该点的方向，表面粗糙度是指表面的粗糙程度，点密度是指单位面积内点的数量。
这些特征可以用于点云的分类、分割、配准、重建等应用中。
目前，常见的点云特征提取算法包括基于协方差矩阵的方法、基于领域的方法、基于深度学习的方法等。
基于协方差矩阵的方法通过计算每个点的邻域协方差矩阵来提取特征，其中特征向量和特征值反映了点云表面的曲率和法向量。
基于领域的方法则通过对点云的邻域进行分析来提取特征，例如计算邻域内点的距离和角度等。
基于深度学习的方法则通过训练深度神经网络来提取点云的特征。
点云特征提取算法在计算机视觉、机器人、自动驾驶等领域具有广泛的应用前景。
- 1 -。
一种基于点云数据的路面提取方法及系统[发明专利]
![一种基于点云数据的路面提取方法及系统[发明专利]](https://img.taocdn.com/s3/m/037674f010a6f524cdbf8581.png)
专利名称：一种基于点云数据的路面提取方法及系统专利类型：发明专利
发明人：王金,刘嘉晖,司琦,陈艳艳
申请号：CN202010658926.5
申请日：20200709
公开号：CN111968253A
公开日：
20201120
专利内容由知识产权出版社提供
摘要：本发明实施例提供一种基于点云数据的路面提取方法及系统，该方法包括：获取目标路面不同视角下的初始三维点云数据；通过迭代最近点算法，将不同视角下的初始三维点云数据转换到同一视角下，获取转换后的初始三维点云数据；对转换后的初始三维点云数据进行多重滤波，提取目标路面的点云数据。
本发明实施例通过迭代最近点算法建立三维点云数据的空间索引，并且通过多重滤波互相结合的方法对目标路面的初始三维点云数据进行滤除，除去噪声和非路面点云数据，最后提取出路面点云数据，提高了路面提取精度。
申请人：北京工业大学
地址：100022 北京市朝阳区平乐园100号
国籍：CN
代理机构：北京路浩知识产权代理有限公司
代理人：杨云云
更多信息请下载全文后查看。
基于路面连续激光点云的车辙精细三维特征提取方法的制作流程

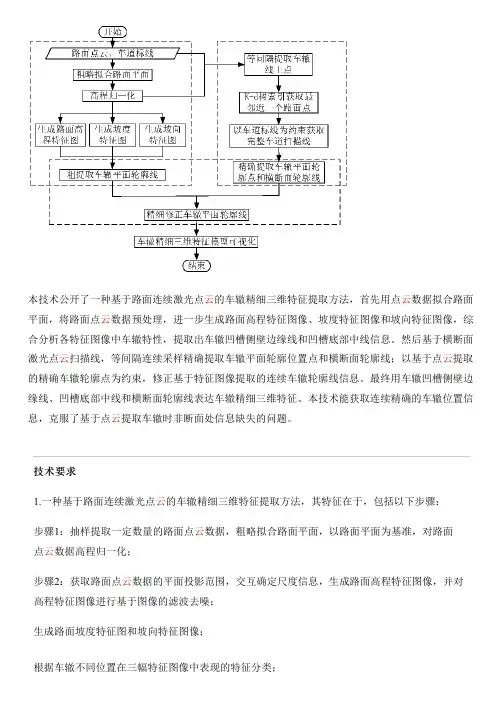

本技术公开了一种基于路面连续激光点云的车辙精细三维特征提取方法，首先用点云数据拟合路面平面，将路面点云数据预处理，进一步生成路面高程特征图像、坡度特征图像和坡向特征图像，综合分析各特征图像中车辙特性，提取出车辙凹槽侧壁边缘线和凹槽底部中线信息。
然后基于横断面激光点云扫描线，等间隔连续采样精确提取车辙平面轮廓位置点和横断面轮廓线；以基于点云提取的精确车辙轮廓点为约束，修正基于特征图像提取的连续车辙轮廓线信息。
最终用车辙凹槽侧壁边缘线、凹槽底部中线和横断面轮廓线表达车辙精细三维特征。
本技术能获取连续精确的车辙位置信息，克服了基于点云提取车辙时非断面处信息缺失的问题。
技术要求1.一种基于路面连续激光点云的车辙精细三维特征提取方法，其特征在于，包括以下步骤：步骤1：抽样提取一定数量的路面点云数据，粗略拟合路面平面，以路面平面为基准，对路面点云数据高程归一化；步骤2：获取路面点云数据的平面投影范围，交互确定尺度信息，生成路面高程特征图像，并对高程特征图像进行基于图像的滤波去噪；生成路面坡度特征图和坡向特征图像；根据车辙不同位置在三幅特征图像中表现的特征分类；通过聚类、去噪、区域生长和图像补全获取包括车辙凹槽侧壁边缘线和凹槽底部中线的连续位置信息；步骤3：等间隔获取路面横断面激光点云扫描线，对断面扫描线采用传统的车辙提取方法精细获取车辙局部三位维位置和断面曲线；步骤4：以基于路面横断面激光点云扫描线提取的离散精细车辙位置信息为约束，修正基于特征图像提取的连续车辙位置信息，获取连续且更加精细的车辙位置信息；用修正后的车辙凹槽侧壁边缘线、凹槽底部中线和车辙断面曲线共同表达车辙三维特征。
2.根据权利要求1所述的一种基于路面连续激光点云的车辙精细三维特征提取方法，其特征在于，步骤1具体包括：建立路面平面多元线性回归模型：z＝b0+b1x+b2y+e；矩阵法求解平面方程系数，得到路面平面方程：b1x+b2y+(-1)z+b0＝0；计算点到路面平面的距离，将高程以路面平面为基准归一化：x、y和z代表路面点的三维坐标；b0、b1和b2为多元线性回归系数，即平面方程系数；d为路面点到拟合路面平面的距离，也即为归一化后相对高程。
点云边界提取
点云边界提取
点云边界提取是一种实用的计算机视觉技术，它可以高度准确地
从大量三维点云数据中提取物体边界。
它涉及到物体表面代表和物体
边界检测，这两者一起协作才能够准确定义物体的边界。
物体表面代
表通常由多边形表面参数化和标准化的法线索引来完成的，而物体边
界检测通常由一系列数据处理步骤来完成，包括预处理、聚类和特征
提取和多边形拓扑表示。
在预处理步骤中，原始三维点云会先被去噪、压缩和滤波，以便后续的处理步骤。
在聚类步骤中，会将原始点云分
割成更小的子集，每个子集代表一个物体的语义特征。
在特征提取步
骤中，会通过多边形表面索引、表面网格和特征描述符来定义一个物
体的几何表示。
最后，在多边形拓扑表示阶段，大量的三角形组成了
物体的边界，用以确定物体的轮廓，也就完成了点云边界提取。
基于非接触测量技术的边坡点云数据获取
基于非接触测量技术的边坡点云数据获取随着地球环境的改变，自然灾害越来越频繁。
其中，边坡滑坡对人类造成的威胁越来越大。
边坡滑坡是由于地质条件、人为活动等因素导致地表下移或崩塌而引起的自然灾害。
如何对边坡进行准确、快速的监测和分析，成为了避免和减轻边坡滑坡对人类和生态环境产生伤害的关键之一。
为了准确监测边坡的形变、位移等数据，使用激光雷达非接触测量技术进行边坡点云数据获取成为一种有效的方法。
激光雷达是一种基于激光原理测量物体距离和位置的光学仪器，采用非接触方式进行测量，能够高精度地获取目标三维点云数据。
在采集过程中，激光雷达发出一束激光束，通过扫描测量对象表面，从而获取目标物体表面各个点的距离数据，形成三维点云数据。
激光雷达具有测量精度高、采集速度快、数据稳定性好等特点，为边坡点云数据获取提供了强大的技术支持。
在使用激光雷达进行边坡点云数据获取时，需要选择合适的测量仪器和测量方案，使用三轴式激光雷达或多视角激光扫描仪等测量仪器进行采集；选择测量位置、测量方向等测量参数进行测量，使测量数据覆盖到边坡的各个关键地点。
针对不同的边坡，需要根据具体情况选择合适的测量方案和参数，以获得高质量的边坡点云数据。
边坡点云数据获取的数据处理首先需要进行数据滤波、配准、重构和建模等步骤。
滤波处理可以去掉噪点和离群点，提高数据质量；配准处理可以消除不同点云之间的变形差异，实现整体的配准；重构处理可以生成边坡模型，并提取出边坡各部分的空间信息；建模处理可以根据边坡点云数据，建立合适的数字化模型，并分析边坡稳定性，为后续边坡监测提供支持。
边坡点云数据获取技术的应用不仅可以用于边坡滑坡的监测和分析，还可以被广泛应用于建筑、道路、铁路、水利等领域。
例如在建筑领域中，可以使用激光雷达技术进行建筑外墙的测量、监测等，实现精确、高效、低成本的建筑信息获取。
因此，边坡点云数据获取技术的发展和应用必将会为人类的生产和生活带来更多的便利和好处。
基于点云的坡坎提取方案
基于点云的坡坎提取方案引言：随着激光扫描技术和三维建模技术的发展，点云数据的获取和处理已经成为地理信息领域中的重要研究方向之一。
而在许多地理应用中，如土地利用规划、自然灾害风险评估等，对地表形态特征的提取是非常重要的一环。
本文将介绍一种基于点云的坡坎提取方案，该方案可以准确、高效地从点云数据中提取地表的坡度和坎度信息。
一、点云数据获取点云数据是通过激光扫描仪等设备获取的三维空间中的离散点集合。
在坡坎提取中，我们需要获取地表的点云数据。
常用的获取方式包括激光扫描仪、航空摄影以及卫星遥感等。
其中，激光扫描仪因其高精度和高密度的特点，在点云数据获取中得到了广泛应用。
二、点云预处理点云数据在获取后通常需要进行预处理，以去除噪声、填补缺失值等。
在坡坎提取中，预处理的目的是为了减少数据的噪声干扰，提高后续计算的准确性。
常见的预处理方法包括滤波、点云配准以及数据插值等。
三、地面提取在坡坎提取中，地面的提取是非常关键的一步。
地面点云的提取可以通过多种方法实现，如基于区域生长的方法、基于形态学的方法以及基于地形曲率的方法等。
其中，基于地形曲率的方法在地面提取中得到了广泛应用。
该方法通过计算点云数据的曲率值，将地面点和非地面点进行分离，从而实现地面点云的提取。
四、坡坎计算在地面点云提取完成后，我们可以利用提取得到的地面点云数据计算地表的坡度和坎度。
坡度是指地表在水平方向上的倾斜程度，坎度是指地表在垂直方向上的变化程度。
计算坡度和坎度可以采用不同的方法，如基于邻域分析的方法、基于线性回归的方法以及基于地形曲率的方法等。
根据具体的应用需求，选择合适的计算方法可以得到更准确的结果。
五、结果可视化坡坎提取的结果通常以图形化的形式呈现，以便于用户进行直观的分析和理解。
常见的结果可视化方法包括等高线图、三维地形模型以及彩色渲染图等。
通过将坡度和坎度信息与地表模型进行融合，可以更加清晰地展示地形特征。
六、实验与应用基于点云的坡坎提取方案已经在许多领域得到了广泛的应用。
