高温热泵技术及应用介绍
高温型水源热泵机组
高温型水源热泵机组高温型水源热泵机组是一种应用于供热、供热水和空调系统的节能环保设备。
该机组通过利用地下或地表水中的低温热能，通过热泵技术将低温热能提升到合适的高温水源，以满足建筑物的供热需求。
下面将从原理、特点、优势和应用领域等方面对高温型水源热泵机组进行详细介绍。
高温型水源热泵机组的工作原理是基于热泵循环原理。
循环开始时，低温热源中的热能通过水泵被吸入蒸发器，并与工质（一般为制冷剂）进行热交换。
在蒸发器中，制冷剂吸收低温热源中的热量，并蒸发为低温蒸汽。
接着，低温蒸汽经过压缩机被压缩成高温高压蒸汽，然后通过冷凝器与建筑物中的热水或空气进行热交换。
在冷凝器中，高温高压蒸汽释放出来的热量被传递给热水或空气，冷却后，制冷剂变成液体重新进入蒸发器，循环往复。
高温型水源热泵机组有以下几个特点。
首先，该机组的工作温度范围较广，通常可以达到75℃以上，可以满足大多数供热需求。
其次，该机组具有较高的热效率，能够将每单位能源转化为更多的热能，从而节约能源、降低运行成本。
另外，高温型水源热泵机组还具有环保的特点，因为它使用的是可再生能源（地下或地表水），并且没有排放有害气体。
与传统的供热设备相比，高温型水源热泵机组具有明显的优势。
首先，该机组的运行成本较低，因为它可以利用地下或地表水中的低温热能作为热源，而地下或地表水的温度相对稳定，不会受外部环境的影响。
此外，高温型水源热泵机组不需要使用烟囱和锅炉房，因此可以节省建筑空间，并减少运行噪音和污染。
另外，该机组还可以与其他供热设备配合使用，如太阳能集热器、余热回收设备等，进一步提高热效率和节能效果。
高温型水源热泵机组在许多领域都有广泛的应用。
首先，它可以应用于大型商业和工业建筑物的供热系统，如酒店、医院、办公楼等。
其次，该机组也可以用于家庭供热和热水系统，能够满足高温热水的需求。
此外，高温型水源热泵机组还可以与空调系统结合使用，实现供冷和供热的双重功能，提高整体能源利用效率。
高温热泵烘干设备原理
高温热泵烘干设备原理高温热泵烘干设备原理高温热泵烘干设备是一种利用热泵技术进行烘干的设备。
相比传统的烘干设备，高温热泵烘干设备具有更高的能源利用效率和更低的运行成本。
本文将从原理、工作流程和优点几个方面来介绍高温热泵烘干设备。
一、原理高温热泵烘干设备采用热泵技术，通过循环系统将低温热量转化为高温干燥热风，以对物料进行烘干。
其工作过程分为蒸发器、压缩机、冷凝器和膨胀阀四个部分。
1. 蒸发器：低温低压下，制冷剂在蒸发器内吸热蒸发，从而使物料周围的空气温度降低，并提高湿空气的含湿量。
2. 压缩机：将蒸发器中的气体压缩，使温度和压力提高，制冷剂变为高温高压气体。
3. 冷凝器：制冷剂在冷凝器中放出热量，并通过冷却水或其他工质流体将热量带走。
制冷剂在此过程中从高温高压气体变为高温高压液体。
4. 膨胀阀：高温高压液体通过膨胀阀降压，成为低温低压液体，进入蒸发器重新循环。
二、工作流程高温热泵烘干设备的工作流程可以分为恒温预热、热风烘干和冷却三个阶段。
1. 恒温预热阶段：在这个阶段，通过设备进行加热，使物料温度快速达到设定值。
2. 热风烘干阶段：在这个阶段，利用高温热风对物料进行烘干。
高温热泵通过对空气压缩，提高其温度，然后通过换热器对湿空气进行加热。
加热后的高温热风流经物料表面，吸收物料中的湿分，同时取走湿分并转化为湿空气。
随后，湿空气通过回收系统对其进行处理，回收部分湿度，并通过冷凝器冷凝处理后的湿度。
冷凝器中的热量通过换热系统回收利用，用于对重新加热的高温热风进行加热，从而减少能源消耗。
3. 冷却阶段：在这个阶段，由于物料含湿量较低，通过自然冷却或其他冷却方式，降低物料温度，最终完成整个烘干过程。
三、优点高温热泵烘干设备相比传统的烘干设备具有以下优点：1. 高能效：由于高温热泵通过循环系统将低温热量转化为高温热风，能够有效减少能源消耗，提高能源利用效率。
2. 低运行成本：相比传统的烘干设备，高温热泵烘干设备运行成本更低，能够大幅度降低企业的物料烘干成本。
高温热泵技术在工业生产中的应用与优化
高温热泵技术在工业生产中的应用与优化高温热泵技术是一种利用低温热能产生高温热能的节能技术。
随着工业生产对高温热能需求的增加，高温热泵技术在工业领域的应用越来越受到重视。
本文将探讨高温热泵技术在工业生产中的应用及优化方法。
一、高温热泵技术在工业生产中的应用高温热泵技术是一种将低温热能通过逆向卡诺循环转化为高温热能的技术。
在工业生产中，高温热泵技术可以用于以下方面：1. 提供工艺热能：许多工业生产过程需要高温热能来进行加热、蒸汽产生等。
传统的燃煤锅炉或燃气锅炉会产生大量废热，而高温热泵可以利用这些废热，提供所需的高温热能，实现能源的再利用与回收。
2. 冷热联供系统：许多工业企业需要同时提供制冷和供热服务。
通过采用高温热泵技术，可以将环境中的低温热能转化为高温热能，满足供热需求，同时产生冷量，实现制冷与供热的联供，提高能源利用效率。
3. 废热回收利用：许多工业生产过程中产生大量废热，这些废热大部分都没有得到合理的利用。
采用高温热泵技术，可以回收这些废热，将其转化为高温热能，提供给其他需要高温热能的部门或工艺，实现能源循环利用。
二、高温热泵技术在工业生产中的优化虽然高温热泵技术在工业生产中具有重要的意义，但在实际应用中仍存在一系列问题，例如热效率低、系统运行不稳定等。
因此，需要通过优化措施来提高高温热泵技术的效果。
1. 材料选择与组合：针对高温热泵技术的应用需求，合理选择材料和组合是提高热泵系统性能的关键。
例如，压缩机、换热器和膨胀阀等部件的材料需要耐高温、耐腐蚀，以确保系统的稳定运行和高效热能转换。
2. 增加热泵系统换热面积：增加换热面积是提高热泵系统热效率的重要手段。
通过增加换热器的数量、增大换热面积或采用新型换热器材料，可以提高热泵系统的换热效果，降低能耗。
3. 控制策略的优化：热泵系统的控制策略对系统的性能起着至关重要的作用。
通过合理设计控制策略，确保热泵系统在不同运行条件下稳定运行，并能快速响应负荷变化，提高能源利用率。
150℃以上高温热泵
150℃以上高温热泵150℃以上高温热泵是一种能够在高温环境下提供热能的热泵技术。
它可以将低温热源的热能通过热泵循环系统进行升温，达到高温的要求。
这种热泵技术具有很高的热效率和环保性能，被广泛应用于工业生产、生活供暖和热水供应等领域。
150℃以上高温热泵的工作原理基于热力学的热力守恒定律和热动力学的热力守恒定律。
其主要包括蒸发器、压缩机、冷凝器和节流装置等组成部分。
首先，高温热泵从低温热源（如空气、水或地热）吸收热能，并通过蒸发器和制冷剂的相互作用将制冷剂蒸发成为低温蒸汽。
然后，低温蒸汽经过压缩机的压缩作用，将其转化为高温高压蒸汽。
接下来，高温高压蒸汽通过冷凝器和低温热源之间的热交换，将热能释放出来。
最后，制冷剂再次经过节流装置降压，从而重新进入蒸发器循环往复。
150℃以上高温热泵的应用可谓广泛。
在工业生产领域，它可以用于高温空气处理、食品加工、石油化工等行业。
在高温空气处理中，高温热泵可以回收工业尾气的热能，加热到足够高的温度，再用于生产过程。
在食品加工中，高温热泵可以提供热水或蒸汽，用于食品烘干或煮熟加工。
在石油化工行业中，高温热泵可以用来提供高温的原料蒸汽或加热作业环境。
此外，高温热泵还可以用于电力厂的余热回收、污水处理厂的热能回收等。
在生活供暖领域，150℃以上高温热泵也发挥了重要作用。
传统的采暖方式如燃煤锅炉或电暖器在能源消耗和环境污染方面存在种种问题。
而高温热泵可以利用低温热源（如地热能或空气能）提供高温的暖气或热水，不仅能够达到舒适的供暖效果，还能够节约能源、降低排放。
特别是在以北方地区采暖为主的国家，采用150℃以上高温热泵可以在冬季提供稳定、经济的供暖服务。
然而，150℃以上高温热泵技术在实际应用中还存在一些挑战。
首先，高温热泵在高温条件下的工作压力较高，需要选用相应的材料和系统设计来确保其可靠性和耐腐蚀性。
其次，高温热泵的能效随着温升的增加而下降，因此需要通过优化设计和控制策略来提高热泵的热效率。
高温热泵机组原理
高温热泵机组原理高温热泵机组（High Temperature Heat Pump Unit）是一种能够实现高温热能回收利用的设备，通过能量转换的方式将低温热能提升到高温，从而实现能源的有效利用。
本文将介绍高温热泵机组的工作原理、应用领域以及其优势。
一、高温热泵机组工作原理高温热泵机组的工作原理基于热力学和制冷循环原理。
其主要组成部分包括压缩机、换热器、膨胀阀和蒸发器。
机组通过制冷剂在蒸发器和冷凝器之间的循环流动，将低温热源中的热能吸收并转化为高温热能，在工业和商业领域中实现高温热能的回收利用。
具体工作过程如下：1. 蒸发器：低温热源中的热能通过传热与制冷剂进行换热，使制冷剂从液态蒸发为气态，吸收低温热源的热能。
2. 压缩机：制冷剂进入压缩机被压缩，其压力和温度都得到提高，使其变为高温、高压的气体。
3. 冷凝器：高温、高压气体通过传热与外界换热，释放出热量，冷却后转变为高压液体。
4. 膨胀阀：高压液体经过膨胀阀的节流作用，压力降低，液体能够进入蒸发器，从而继续循环。
通过不断循环，高温热泵机组将低温热源中的热能转化为高温热能，实现了能源的回收利用。
二、高温热泵机组应用领域高温热泵机组具有广泛的应用领域，尤其在工业和商业领域中具备潜力。
1. 工业领域：高温热泵机组可以应用于铁矿石加热、化工过程中的回收利用、石油精炼过程中的热能回收等，能够大幅度降低能耗，提高能源的利用效率，减少对环境的负荷。
2. 商业领域：高温热泵机组可应用于商业建筑中的空调和供暖系统，通过回收室内废热来提供热水和暖气，降低运行成本，提高能源利用效率。
3. 农业领域：高温热泵机组可以用于农业温室中的加热系统，利用回收的废热提供稳定的温度和湿度条件，提高农作物的生长效率。
4. 医疗领域：高温热泵机组可以应用于医疗机构中的消毒设备和供暖系统，通过回收废热来提供高温热水和蒸汽，提高设备的效率和安全性。
三、高温热泵机组的优势高温热泵机组相比传统的热能回收利用设备具有以下优势：1. 高效节能：高温热泵机组能够将低温废热提升为高温热能，比较传统的热力设备能够实现更高的能源回收效率，显著降低能耗，节约能源。
高温热泵技术

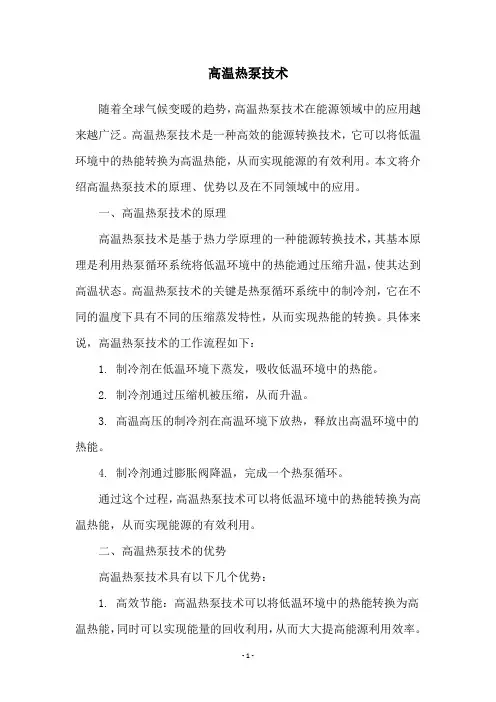

高温热泵技术随着全球气候变暖的趋势，高温热泵技术在能源领域中的应用越来越广泛。
高温热泵技术是一种高效的能源转换技术，它可以将低温环境中的热能转换为高温热能，从而实现能源的有效利用。
本文将介绍高温热泵技术的原理、优势以及在不同领域中的应用。
一、高温热泵技术的原理高温热泵技术是基于热力学原理的一种能源转换技术，其基本原理是利用热泵循环系统将低温环境中的热能通过压缩升温，使其达到高温状态。
高温热泵技术的关键是热泵循环系统中的制冷剂，它在不同的温度下具有不同的压缩蒸发特性，从而实现热能的转换。
具体来说，高温热泵技术的工作流程如下：1. 制冷剂在低温环境下蒸发，吸收低温环境中的热能。
2. 制冷剂通过压缩机被压缩，从而升温。
3. 高温高压的制冷剂在高温环境下放热，释放出高温环境中的热能。
4. 制冷剂通过膨胀阀降温，完成一个热泵循环。
通过这个过程，高温热泵技术可以将低温环境中的热能转换为高温热能，从而实现能源的有效利用。
二、高温热泵技术的优势高温热泵技术具有以下几个优势：1. 高效节能：高温热泵技术可以将低温环境中的热能转换为高温热能，同时可以实现能量的回收利用，从而大大提高能源利用效率。
2. 环保节能：高温热泵技术不会产生任何排放和污染，是一种绿色环保的能源转换技术。
3. 适应性强：高温热泵技术适用于不同的温度范围，可以适应不同的应用场景。
4. 维护成本低：高温热泵技术的维护成本低，可以有效降低能源成本。
5. 安全可靠：高温热泵技术的运行安全可靠，可以长期稳定运行。
三、高温热泵技术在不同领域中的应用高温热泵技术在不同领域中的应用非常广泛，主要包括以下几个方面：1. 工业领域：高温热泵技术可以用于工业领域的加热、干燥、蒸馏等过程中，可以大大降低能源成本，提高生产效率。
2. 建筑领域：高温热泵技术可以用于建筑领域的供暖、空调等环节中，可以实现能源的回收利用，大大提高能源利用效率。
3. 农业领域：高温热泵技术可以用于农业领域的温室加热、畜禽饮水加热等过程中，可以实现能源的回收利用，降低能源成本。
高温热泵机组
高温热泵机组高温热泵机组概述：高温热泵机组是一种高效能、低能耗、多功能的热泵设备。
它可以利用空气、水、土壤等自然能源，将低温热能通过逆向工作的技术转换为高温热能，并用于供暖、热水生产等领域。
高温热泵机组以其较高的热效率和对环境的友好性成为能源热泵领域的重要一员。
工作原理：高温热泵机组的工作原理类似于传统的热泵系统。
它包括一个蒸发器、一个压缩机、一个冷凝器和一个膨胀阀。
蒸发器吸收低温热能，压缩机将其压缩升温，冷凝器释放高温热能，膨胀阀调节制冷剂的流量。
通过这一系列的过程，高温热泵机组能够将环境中的低温热能转换为高温热能，从而满足供暖、热水生产等需求。
特点与优势：1. 高效能：高温热泵机组采用先进的工艺和技术，能够达到较高的热效率。
一般而言，其热效率可达到300%以上，即每消耗1单位的电能，能够产生3单位的热能，相比传统的供暖方式，其能源利用效率更高。
2. 低能耗：高温热泵机组的运行所需电能较低。
传统的锅炉供暖方式需要燃烧煤炭或天然气等燃料，产生大量的烟尘和废气，而高温热泵机组则无需燃烧燃料，减少了对空气质量的污染，并且减少了能源的消耗。
3. 环保节能：高温热泵机组能够充分利用自然能源，如空气、水、土壤等，减少了对传统能源的依赖。
而且，热泵系统在运行过程中不会产生废水、废气等污染物，减少了对环境的影响，符合绿色环保的发展方向。
4. 多功能：高温热泵机组不仅可以用于供暖，还可以用于热水生产等多个领域。
它能够满足不同场景下的热能需求，提供舒适的生活环境。
应用领域：高温热泵机组广泛应用于各个领域，包括住宅、商业、工业等。
在住宅领域，高温热泵机组可以取代传统的锅炉供暖系统，提供舒适的室内环境；在商业领域，高温热泵机组可以应用于大型商场、酒店等场所，满足其供暖和热水需求；在工业领域，高温热泵机组可以应用于工厂、农业温室等地，提供热能支持。
市场前景与挑战：随着人们对环境友好型能源的需求日益增加，高温热泵机组作为一种清洁能源设备，其市场前景十分广阔。
高温热泵蒸汽机原理
高温热泵蒸汽机原理高温热泵蒸汽机是一种利用高温热泵技术来产生蒸汽和发电的装置。
它将高温热泵技术与蒸汽机技术结合，可以非常高效地利用热能资源，达到节能减排的目的。
在本文中，将详细介绍高温热泵蒸汽机的原理、工作过程和应用。
高温热泵蒸汽机的原理基于热力学的热力循环原理。
它利用高温热泵技术将低温热源的热能提升到高温，然后再利用蒸汽机技术将高温热能转化为机械能和电能。
整个过程中，高温热泵起到了提供高温热能的作用，而蒸汽机则将高温热能转化为动力。
这种结合使得高温热泵蒸汽机具有比传统蒸汽机更高的效率。
高温热泵蒸汽机的工作过程可以分为四个阶段：蒸发、压缩、冷凝和膨胀。
首先，通过高温热泵技术，低温热源中的热能被吸收，使得工作介质蒸发成为高温高压的蒸汽。
然后，通过蒸汽机技术，高温高压的蒸汽通过膨胀阀进入蒸汽机内，蒸汽的热能转化为机械能。
机械能驱动发电机转动，产生电能。
随后，蒸汽被冷凝成水，并再次回到高温热泵中，循环运行。
高温热泵蒸汽机具有广泛的应用场景。
首先，它可以应用于工业领域。
许多工业企业需要大量的热能来满足生产需求，而高温热泵蒸汽机可以高效地利用低温废热来产生蒸汽和发电，充分利用能源资源。
其次，它可以应用于供热领域。
在冬季，许多地区需要供暖，而高温热泵蒸汽机可以利用低温环境中的热能来产生蒸汽，为供热系统提供热源。
此外，高温热泵蒸汽机还可以应用于环境领域。
它可以利用工厂等地方产生的废热来发电，使废热得到充分利用，减少对环境的污染。
高温热泵蒸汽机在能源领域具有广阔的应用前景。
首先，它可以提高能源利用率。
在传统的蒸汽发电中，大量的热能被浪费掉，而高温热泵蒸汽机可以将低温热能转化为高温热能，充分利用能源资源。
其次，它可以减少能源排放。
高温热泵蒸汽机利用工业废热等低温热源来产生蒸汽和发电，可以减少化石燃料的使用，降低二氧化碳等温室气体的排放。
此外，高温热泵蒸汽机的使用还可以降低能源成本，提高能源的安全性和可持续性。
综上所述，高温热泵蒸汽机是一种利用高温热泵技术来产生蒸汽和发电的装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机
电机
压缩机
压缩机
经济器 蒸发器
冷凝器 Condenser
8
OM多级离心机组
最高出水温度80℃，并可实现80摄氏度以上
的压头 可采用不同驱动方式：电驱动、蒸汽驱动或燃 气驱动 齿轮 制热效率高 压缩发器 冷凝器 Condenser
更大区域供热应用
9
汽轮机
冷却塔
60C
热网换 热器
乏汽 25C 凝水 凝汽器 20C
17
电厂
末端站
高温热泵应用 – 汽轮机乏气冷凝热利用
热电厂废热回收
85C
高温 蒸汽
凝水 抽汽 热网加 热器 发电机
散热器
55C
60C
空调供暖
50C 90C~110C 45C
地板采暖
30C
汽轮机
冷却塔
78C 60C
热网换 热器
乏汽 25C 凝水 凝汽器 20C
暖需求在快速增长 出于对生活环境和节能的角度考虑,一部分燃煤锅炉和 小型热电厂逐步关停 气候变化及居民舒适性需求的提升，供暖区域从中国 北方向南方扩展
热泵作为一个新型节能技术，有助于填补北方城 市的采暖缺口，并符合节能环保的要求
3
采用大型高温水源热泵
不但可取代锅炉供热节约能耗
并可提高能源利用效率
19 Johnson Controls
创造一个更舒适、安全和可持续发展的世界！
谢谢！
18
汽轮机 热泵
冷凝器 蒸发器
电厂
末端站
总结
我国能源紧缺，一次能源及各种余热资源利用水平较低；采
用高温热泵直接回收利用各种低品位余热资源，从根本上解 决了此类余热资源浪费的状况 使用高温热泵可取得显著的环保效应和经济效应；可避免燃 煤、燃油锅炉产生的废气、废渣对周边环境的污染；热泵本 身无燃烧，排烟过程，可采用R134a环保冷媒，对环境没有 污染 高温热泵可实现供暖、空调并提供生活热水，可广泛应用于 宾馆、学校、医院、区域供暖、石油化工、电厂及有废热水 产生的大型工矿企业；可替代原锅炉空调两套装置系统； 高温热泵对目前国家推广的热电联产战略是一个积极的推进 和有益的补充，通过增加热泵，可回收利用电厂废热，扩大 供暖能力，缓解城市供暖压力，节约水资源并提高热电联产 效率
- 1台CYK 9100KW制冷/10000KW制热
- 2台YSD 2100KW制冷/2300KW制热 江水源冷水机组 - 4台离心式机组YK7000KW制冷
10
区域供热应用实例 – 河北师范大学新校区
污水源热泵
项目概况： 单纯采暖区 - 冬季供暖 供热面积33万平方米 热泵空调区 - 冬夏两用 空调面积18万平方米
6
CYK双级离心机组
双级压缩设计 最高出水温度78℃，并可实现70摄氏度
以上的压头
制热量11,000kW
压缩机
电机
电机
压缩机
蒸发器
冷凝器 Condenser 经济器
区域供热 的理想选择
7
CYK双级离心机组
制热模式下，两个压缩机串联运行 制冷模式下，高压级压缩机关闭，机组
按单压缩机运行 保证全年高效运行
10463 133.80元 /m2
河北师范大学项目经济性分析 - 运行费用比较
污水源热泵系统年冬季平均运行费用：9.08元
/平方米，冬季年运行费用为718.8万元。 市政热力系统年冬季运行费用：31元/平方米 ，冬季年运行费用为2424.1万元。 采用污水源热泵系统年运行费用可节约1705.3 万元
2
2 2 2 2 4 4 4 4 1
30
40 20 30 20 20 28 40 50 200 50 4331
项 项 项
1 1 1
1000 2100 1000 4100
12
Johnson Controls
合计 折合单位面积造价 （781968㎡）
8431 107.82元 /m2
合计 折合单位面积造价 （781968㎡）
机组配置：
– 单制热热泵机组 2台CYK - 65C出水 每台制热量11200KW – 双工况热泵机组 1台CYK2000TR 2台YSD800TR
11
河北师范大学项目经济性分析 - 初投资
采用传统市政热力系统 +空调系统初投资
序号
1 2 3
采用污水源热泵系统初投资
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 一 18 19 20 21 二
单位 数量 总价（万）
台 台 台 台 台 台 台 套 台 台 台 台 台 台 项 项 3 3 3 2 2 2 2 2 4 4 4 4 6 6 1 1 720 3200 75 30 40 20 30 20 20 28 40 50 210 1100 150 300 50 5363 项 项 项 项 1 1 1 1 300 2000 1800 1000 5100
15
高温热泵的其他应用
医院医用热水 工业废水余热回收 石油工业中对油气的加温降粘 热电厂废热回收
16
高温热泵应用 – 汽轮机乏气冷凝热利用
热电厂废热回收
高温 蒸汽
排放到 大气中
85C
凝水
散热器
55C
抽汽 热网加 热器 发电机
60C
空调供暖
50C 90C~110C 45C
地板采暖
30C
Click to edit Master title style
BUILDINGS FOR A SUSTAINABLE FUTURE
高温热泵技术及应用
中国城市区域供热市场状况
中国严寒地区和寒冷地区属冬 季采暖地区，主要包括黑龙江 、吉林、辽宁、新疆、青海、 甘肃、宁夏、内蒙古、河北、 山西、北京、天津和陕西北部 、山东北部、河南北部等，这 些地区城市建筑面积总量近90 多亿平方米。西藏也属于高原 寒冷地区，但没有城市集中供 热设施。
2004-2009年我国城市集中供热面积及增长情况
40 30 20 10 0 21.15 22.03 25.76 30.06
单位：亿平方米 37.04 34.19
集中供 热率低 于40%
2005 年
2
2006 年
2007 年
2008 年
2009 年
2010 年12月
中国城市区域供热市场状况
中国北方地区的区域采暖传统上是一个高能耗的产业 随着城市化进程和城市人口增长速度的加快，城市供
4
区域供热为什么要采用高温热水？
足够高的出水温度来满足不同用户的末端设备
，尤其是散热器用户，散热器目前仍然是舒适 性最好的一种采暖方式，不低于60℃-70℃的 供水温度还是采暖效果的必要保障 为适应大型区域供暖半径大，输配能耗高的特 点，采用高温大温差，可适应15℃以上或20℃ 的供回水温差大幅降低管网能耗，提高区域热 泵系统的综合效率 热水在长距离输送过程中有温降问题，采用高 温热水达到用户端的温度也会更有保障
4
5 6 7 8 9 10 11 12 13 14 一 15 16 17 二
生活热水板换
软化水装置 软化水箱 生活热水水箱 落地式膨胀水箱 冷冻水循环泵 冷却水循环泵 采暖水循环泵 采暖水循环泵 机房安装工程 其他 小计 末端空调系统 末端采暖系统 室外管线系统 小计
台
台 台 台 套 台 台 台 台 项
设备名称
市政热力引入建设系统 冷水机组 冷却塔
单位 数量 总价（万）
项 台 台 1 3 3 3128 600 75
设备名称
螺杆式污水源热泵机组 离心污水源热泵机组 冷却塔 生活热水板换 软化水装置 软化水箱 生活热水水箱 落地式膨胀水箱 热泵冷冻水循环泵（1～3＃） 热泵冷却水循环泵（1～3＃） 热泵冷冻水循环泵（4～6＃） 热泵冷却水循环泵（4～6＃） 全自动除污机 污水换热器 自控系统 机房安装工程 其他 小计 污水取退水工程 末端空调系统（逆流大温差） 末端采暖系统 室外管线系统 小计
区域供热应用实例 – 上海世博城市最佳实践区
江水源热泵
世博会最大的水源热泵项目
• 项目概况： 世博会中: 世博会后: 总建筑面积：14.6万m2 总冷负荷：3.2万kW 总建筑面积：35万m2 总冷负荷：4万kW 总热负荷：1.4万kW
•
系统采用黄浦江水作江水源热泵 （冷水）机组系统 江水源热泵机组，热水温度50C
5
为什么采用大型离心式热泵？
单机容量大，有利于减少系统装机数量，降低
系统安装运行的复杂性，并节约机房面积 离心式高温热泵较螺杆式效率高
当水源供回水温度为10-5℃， –出水70℃时，离心机组的效率可达3.45 –出水65℃时，离心机组的效率可达3.65，螺杆机组 的效率<3 –出水55℃时，离心机组的效率可达3.90，螺杆机组 的效率为3.4~3.6 –以65℃出水为例，离心机组的效率至少比螺杆机组 高出20%以上
河北师范大学新校区冬季采暖总耗热量
46950MWh 采用传统的集中供热锅炉房采暖需要燃烧标准 煤11497吨（锅炉效率70%，煤炭发热量 5000kcal/kg） 采用污水源热泵每年耗电量为11.74×106kWh ，按火力发电考虑需要标准煤5303吨（发电效 率38%，煤炭发热量5000kcal/kg） 采用污水源热泵每年可以减少煤炭燃烧6194吨 ，可以减少CO2排放16103吨，节能减排效益明 显
13
河北师范大学项目经济性分析 – 投资回报
虽然采用污水源热泵系统比传统市政供热系统
初投资增加2483万元，但年运行费用可节约 1705.3万元，污水源热泵系统初投资回收期小 于3年。 污水源热泵系统使用寿命为25年，寿命周期内 共可节约运行费用4.26亿元。
