P L C实训项目汇总(电气自动化技术专业)任务一：全自动洗衣机控制设计一、实训目的1、了解编程器的基本操作以及编程器的输入、检查和运行操作。
2、了解用PLC实现全自动洗衣机的控制原理及其I/O口的连接、PLC程序的编写和调试运行。
3、了解I/O口分配和I/O口接线的方法。
4、了解PLC的编程语言。
二、实训器材1、亚龙PLC-主机单元一台。
2、亚龙PLC-全自动洗衣机控制单元一台。
3、计算机或编程器一台。
4、安全连线若干条。
5、PLC串口通讯线一条。
三、实训原理全自动洗衣机的工作方式：（１）按启动按钮，首先进水电磁阀打开，进水指示灯亮。
（２）按上限按钮，进水指示灯灭，搅轮在正反搅拌，两灯轮流亮灭。
（３）等待几秒钟，排水灯亮，后甩干桶灯亮了又灭。
（４）按下限按钮，排水灯灭，进水灯亮。
（５）重复两次（１）—（４）的过程（６）第三次按下限按钮时，蜂鸣器灯亮五秒钟后灭，整个过程结束。
（７）操作过程中，按停止按钮可结束动作过程。
（８）手动排水按钮是独立操作命令，按下手动排水后，必须要按下限按钮。
四、I/O 分配表五、I/O接线图六、实物接线图七、梯形图程序八、实训步骤1、先将PLC主机上的电源开关拨到关状态，严格按图1-2 所示接线，注意12V和24V电源的正负不要短接，电路不要短路，否则会损坏PLC触点。
2、将电源线插进PLC主机表面的电源孔中，再将另一端插到220V电源插板。
3、将 PLC 主机上的电源开关拨到开状态，并且必须将PLC串口置于STOP状态，然后通过计算机或编程器将程序下载到PLC中，下载完后，再将PLC的串口置于RUN状态。
4、接通 2.7（2.4、2.5、2.6 不接通），否则无法正确运行演示程序。
5、实训操作按工作方式操作。
九、思考题1、洗衣机搅轮正转、反转的时间改为10秒，循环次数为5次。
任务二：三相电动机的顺序控制一、实训目的1、了解三相电动机顺序控制的工作原理。
2、了解用梯形图编写程序的编程方法和了解本实训的指令程序。
PLC实训指导书-电气自动化
电气控制技术PLC编程与应用技术实训指导书一、实训目的和要求1、实训目的（1）掌握可编程序控制器的操作方法；（2）熟悉基本指令与应用指令以及实训设备的使用方法；(3) 理论联系实际提高学生分析问题和解决问题的能力；2、实训要求（1）认真准备每次实训的内容；（2）实训前理清好本次内容的编程思路以及所要使用的编程方法；（3）通过上机调试来发现问题和解决问题；（4）验证程序的最终实现结果是否符合要求；二、实训内容项目一：PLC基础知识任务一：PLC的基本认识基础知识一、PLC的由来1、替代继电-接触器控制系统复习继电-接触器控制系统知识：组成、缺点2、研发标准：美国通用汽车公司(GM公司) 1968年提出了研制新型控制装置的十项指标，其主要内容如下：(1) 编程简单，可在现场修改和调试程序；(2) 价格便宜，性价比高于继电器控制系统；(3) 可靠性高于继电器控制系统；(4) 体积小于有继电器控制柜的体积，能耗少；(5) 能与计算机系统数据通信；(6) 输入量是交流115 V电压信号（美国电网电压是110V）；(7) 输出量是交流115 V电压信号、输出电流在2 A以上，能直接驱动电磁阀等；(8) 具有灵活的扩展能力；(9) 硬件维护方便，采用插入式模块结构；(10) 用户存储器容量至少在4 KB以上3、研发时间：1969年，美国数字设备公司（DEC）根据上述要求研制出第一台可编程序控制器，型号为PDP-14二、PLC的定义1980年正式将可编程序控制器命名为PC(Programmable Controller)，常将可编程序控制器简称为PLC。
PLC作了定义：可编程序控制器是一种带有指令存储器、数字的或模拟的输入/输出接口，以位运算为主，能完成逻辑、顺序、定时、计数和运算等功能，用于控制机器或生产过程的自动化控制装置。
1987年的第3稿中对PLC作了如下的定义：PLC是一种数字运算的电子系统，专为工业环境下应用而设计。
PLC实训项目汇总电气自动化技术专业

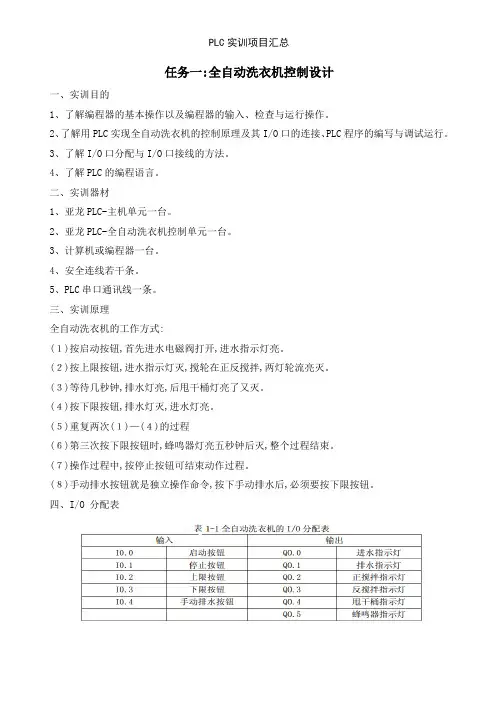

任务一:全自动洗衣机控制设计一、实训目的1、了解编程器的基本操作以及编程器的输入、检查与运行操作。
2、了解用PLC实现全自动洗衣机的控制原理及其I/O口的连接、PLC程序的编写与调试运行。
3、了解I/O口分配与I/O口接线的方法。
4、了解PLC的编程语言。
二、实训器材1、亚龙PLC-主机单元一台。
2、亚龙PLC-全自动洗衣机控制单元一台。
3、计算机或编程器一台。
4、安全连线若干条。
5、PLC串口通讯线一条。
三、实训原理全自动洗衣机的工作方式:(１)按启动按钮,首先进水电磁阀打开,进水指示灯亮。
(２)按上限按钮,进水指示灯灭,搅轮在正反搅拌,两灯轮流亮灭。
(３)等待几秒钟,排水灯亮,后甩干桶灯亮了又灭。
(４)按下限按钮,排水灯灭,进水灯亮。
(５)重复两次(１)—(４)的过程(６)第三次按下限按钮时,蜂鸣器灯亮五秒钟后灭,整个过程结束。
(７)操作过程中,按停止按钮可结束动作过程。
(８)手动排水按钮就是独立操作命令,按下手动排水后,必须要按下限按钮。
四、I/O 分配表五、I/O接线图六、实物接线图七、梯形图程序八、实训步骤1、先将PLC主机上的电源开关拨到关状态,严格按图1-2 所示接线,注意12V与24V电源的正负不要短接,电路不要短路,否则会损坏PLC触点。
2、将电源线插进PLC主机表面的电源孔中,再将另一端插到220V电源插板。
3、将 PLC 主机上的电源开关拨到开状态,并且必须将PLC串口置于STOP状态,然后通过计算机或编程器将程序下载到PLC中,下载完后,再将PLC的串口置于RUN状态。
4、接通 2、7(2、4、2、5、2、6 不接通),否则无法正确运行演示程序。
5、实训操作按工作方式操作。
九、思考题1、洗衣机搅轮正转、反转的时间改为10秒,循环次数为5次。
任务二:三相电动机的顺序控制一、实训目的1、了解三相电动机顺序控制的工作原理。
2、了解用梯形图编写程序的编程方法与了解本实训的指令程序。
PLC电工实训项目内容
实训项目基本规划环节1：电气控制实训实训基本内容：三相异步电动机点动控制电路的安装接线。
（1）实验所需电气元件明细表：（2）电气原理图1（a）电路原理图点动控制电路中，由于电动机的启动停止，是通过按下或松开按钮来实现的，所以电路中不需要停止按钮；而在点动按制电路中，电动机的运行时间较短，无需过热保护装置。
控制电路如图1(a)所示。
当合上电源开关QS时，电动机是不会起动运转的，因为这时接触器KM线圈未能得电，它的触头处在断开状态，电动机M的定子绕组上没有电压。
若要使电动机M转动，只要按下按钮SB，使接触器KM通电，KM在主电路中的主触头闭合，电动机即可起动，但当松开按钮SB时，KM线圈失电，而使其主触头分开，切断电动机M的电源，电动机即停止转动。
在电路中，我们用一个控制变压器来提供控制回路的电源，控制变压器的主要作用是将主电路较高的电压转变为控制回路较低的工作电压，实现电气隔离。
要注意的是变压器的副边要加一个熔断器，否则副边控制回路的短路会将变压器烧毁。
（3）安装接线按照图1（b）选择熔断器FU、空气开关QS、接触器KM、按钮SB后开始接线，动力电路的接线用黑色，控制电路的接线用红色，接线工艺应符合要求。
在通电试车前，应仔细检查各接线端连接是否正确、可靠，并用万用表检查控制回路是否短路或开路、主电路有无开路或短路。
注意：当线路都接好后，测U12，V12两相的电阻时，电阻很小（约为20几Ω）但不等于0Ω，这并不是表示短路，这个阻值是变压器输入绕组两端的阻值，可以在不接上变压器之前进行测量或者将万用表打到阻值较小的档，同理在测控制回路时也是这样。
图1(b) 点动控制电路接线图（4）检测与调试检查接线无误后，接通交流电源，“合”上开关QS，此时电机不转，按下按钮SB，电机即可起动，松开按钮电机即停转。
若电机不能点动控制或熔丝熔断等故障，则应分断电源，分析排除故障后使之正常工作。
环节2：测量电路安装实训实训基本内容：电度表原理与接线、三相三线制电度表的直接接线。
电气控制与plc实训总结

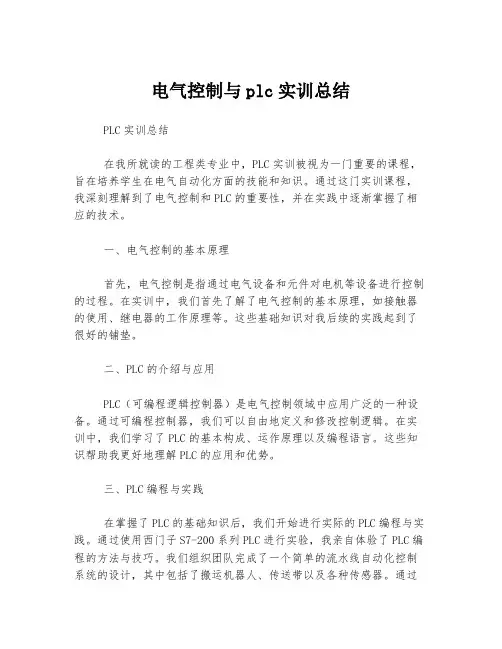

电气控制与plc实训总结PLC实训总结在我所就读的工程类专业中，PLC实训被视为一门重要的课程，旨在培养学生在电气自动化方面的技能和知识。
通过这门实训课程，我深刻理解到了电气控制和PLC的重要性，并在实践中逐渐掌握了相应的技术。
一、电气控制的基本原理首先，电气控制是指通过电气设备和元件对电机等设备进行控制的过程。
在实训中，我们首先了解了电气控制的基本原理，如接触器的使用、继电器的工作原理等。
这些基础知识对我后续的实践起到了很好的铺垫。
二、PLC的介绍与应用PLC（可编程逻辑控制器）是电气控制领域中应用广泛的一种设备。
通过可编程控制器，我们可以自由地定义和修改控制逻辑。
在实训中，我们学习了PLC的基本构成、运作原理以及编程语言。
这些知识帮助我更好地理解PLC的应用和优势。
三、PLC编程与实践在掌握了PLC的基础知识后，我们开始进行实际的PLC编程与实践。
通过使用西门子S7-200系列PLC进行实验，我亲自体验了PLC编程的方法与技巧。
我们组织团队完成了一个简单的流水线自动化控制系统的设计，其中包括了搬运机器人、传送带以及各种传感器。
通过PLC的编程，我们实现了整个系统的自动化运行。
这个实践过程锻炼了我们的团队合作能力和解决问题的能力。
四、实验中遇到的问题与解决方法在实验过程中，我们也遇到了一些问题。
其中最常见的问题是硬件连接错误、逻辑控制错误等。
针对这些问题，我们通过检查电路连接、PLC编程代码以及使用逻辑分析仪等设备进行故障排除。
这些实际问题的解决过程让我受益匪浅，不仅加深了对电气控制理论的理解，还提高了我的实践能力。
五、实训的总结与收获通过这门PLC实训，我不仅学到了很多专业知识和技能，还养成了良好的实践习惯。
我明白了电气控制在工程领域的广泛应用的重要性，也感受到了PLC这种先进技术的强大功能。
与此同时，我也意识到PLC领域仍存在许多问题和挑战，需要我们不断学习和探索。
六、未来的学习计划和发展方向基于对PLC实训的总结和收获，我对未来的学习计划和发展方向有了一定的规划。
PLC实训项目汇总
(2)分别选定速度档位 N1、N2 与 N3,然后将启动/停止开关置为“启动”,观察电进电动机如何运行。按停止按钮,使电机停转。
(3)将正转/反转开关设置为“反转”,重复(2)的操作。
(4)选定 S 档,进入手动单步方式,启动/停止开关设置为“启动”时,每按一下单步按钮,电机进一步。启动/停止开关设置为“停止”,使步进电机退出工作状态。尝试正反转。在没有按下单步档 S 时,直接按手动也就是单步运行。
5、实训操作按工作方式操作。
九、思考题
1、洗衣机搅轮正转、反转的时间改为10秒,循环次数为5次。
任务二:三相电动机的顺序控制
一、实训目的
1、了解三相电动机顺序控制的工作原理。
2、了解用梯形图编写程序的编程方法与了解本实训的指令程序。
3、掌握I/O口的分配与I/O口接线方法。
4、理解编程器的基本操作以及编程器的输入、修改、检查与运行操作。
4、接通 2、6(2、4、2、5、2、7 不接通),否则无法正确运行演示程序。
5、按照实训控制要求进行操作,观察其现象。
九、思考题
1、要求:先正转启动运行30秒,然后停止2秒,再反转启动运行30秒,再停止2秒,反复执行。
任务三、步进电机控制
一、实训目的
1、了解步进电动机的工作原理。
2、理解使用步进梯形指令编程的方法。
3、理解用梯形图编程的方法与了解指令程序编法。
4、掌握I/O口的分配与I/O口的接法。
5、掌握编程器的基本操作以及编程器的输入、检查、修改与运行操作。
二、实训器材
1、亚龙PLC-主机单元一台。
2、亚龙PLC-步进电动演示板单元一台。
3、计算机或编程器一台。
2024年电气控制及PLC应用实训总结报告
2024年电气控制及PLC应用实训总结报告一、实训目的及内容电气控制及PLC应用实训是电气工程专业核心课程, 旨在培养学生电气控制和PLC应用的能力。
本次实训主要包括电气控制原理的学习和PLC（可编程逻辑控制器）的应用实践。
通过本次实训, 我们可以深入了解电气控制原理和相关设备的使用以及PLC 编程的方法, 提高我们的实践操作能力和解决问题的能力。
二、实训过程1.学习电气控制原理在实训开始前, 我们对电气控制原理进行了系统学习。
通过学习电气控制的基本原理和各种元器件的工作原理, 我们对电气控制系统有了更深入的了解。
这为我们后面的实训操作打下了基础。
2.PLC编程实践在PLC编程实践阶段, 我们分为小组, 每个小组负责一个实验台的PLC编程和调试。
我们首先学习了PLC的基本编程语言和指令, 然后根据实验实际需求进行编写。
在编写的过程中, 我们深入理解了逻辑控制的原理和方法, 并学会了使用PLC来实现逻辑控制功能。
通过不断调试和修改程序, 我们最终成功实现了各个实验的目标。
3.实践操作和故障排除在实验进行中, 难免会遇到各种问题和故障。
在实践操作和故障排除的过程中, 我们需要仔细观察设备运行状态, 分析可能的故障原因, 并采取相应的措施进行修复。
通过这个过程, 我们的实践操作能力和问题解决能力得到了进一步提高。
三、实践成果通过本次实训, 我们收获了很多实践技能和知识。
主要成果如下:1.掌握了电气控制原理和设备使用方法, 对电气控制系统有了更深入的理解。
2.学会了PLC编程和调试, 掌握了PLC的基本编程语言和指令, 能够使用PLC实现逻辑控制功能。
3.提高了实践操作能力和问题解决能力，能够独立进行实验和故障排除。
4.培养了团队合作意识和沟通能力，在小组中共同完成了实验任务。
四、存在的问题与改进方向在实训过程中, 我们也遇到了一些问题, 主要有以下几个方面:1.对一些电气控制原理和设备使用方法的理解还不够深入, 需要进一步学习和实践。
PLC实训安排及内容(电气工程1141、1142) 2要点
PLC实训内容一、交通灯控制1.交通灯控制要求：（1）该单元设有启动和停止开关S1、S2，用以控制系统的“启动”与“停止”。
S3还可屏蔽交通灯的灯光（利用M8034，使PLC的外部输出接点皆为OFF）。
（2）交通灯显示方式。
当东西方向红灯亮时，南北方向绿灯亮，当绿灯亮到设定时间时，绿灯闪亮三次，闪亮周期为1秒，然后黄灯亮2秒。
当南北方向黄灯熄灭后，东西方向绿灯亮，南北方向红灯亮………周而复始，不断循环。
其时序图如下图所示。
2、实验台接线图如图一所示。
二、四层电梯控制1．电梯输入信号及其意义：（1）位置信号。
位置信号由安装于电梯停靠位置的4个传感器XK1～XK4产生。
平时为OFF，当电梯运行到该位置时ON。
（2）指令信号。
指令信号有4个，分别由“一～四”（K7～K10）4个指令按钮产生。
按某按钮，表示电梯内乘客欲往相应楼层。
（3）呼梯信号。
呼梯信号有6个，分别由K1～K6个呼梯梯按钮产生。
按呼梯按钮，表示电梯外乘客欲乘电梯。
例如，按K3则表示二楼乘客欲往上，按K4则表示三楼乘客欲往下。
2. 电梯输出信号及其意义（1）运行方向信号。
运行方向信号有两个，由两个箭头指示灯组成，显示电梯运行方向。
（2）指令登记信号。
指令登记信号有4个，分别由L11～L14个指示灯组成，表示相应的指令信号已被接受（登记）。
指令执行完后，信号消失（消号）。
例如，电梯在二楼，按“三”表示电梯内乘客欲往三楼，则L12亮表示该要求已被接受。
电梯向上运行到三楼停靠，此时L12灭。
（3）呼梯登记信号。
呼梯登记信号有6个，分别由L1～L6个指示灯组成，其意义与上述指令登记信号相类似。
（4）楼层数显信号。
该信号表示电梯目前所在的楼层位置。
由七段数码显示构成，LEDa～LEDg分别代表各段笔划。
3. 模拟电梯运行原则（1）接收并登记电梯在楼层以外的所有指令信号、呼梯信号，给予登记并输出登记信号。
（2）根据最早登记的信号，自动判断电梯是上行还是下行，这种逻辑判断称为电梯的定向。
