(整理)atos比例溢流阀.
分析ATOS阿托斯比例溢流阀故障原因
分析ATOS阿托斯比例溢流阀故障原因分析ATOS阿托斯比例溢流阀故障原因本公司专业供应ATOS溢流阀，ATOS比例阀，ATOS电磁阀，ATOS伺服阀，ATOS现货供应。
公司凭借多年来进出口的经验成为了意大利ATOS在中国的一级经销商，为您提供给意大利ATOS全系列产品的销售，保证所以产品均是意大利原装生产，可提供报关单。
现为您介绍意大利ATOS阿托斯比例溢流阀有哪些故障排除方法。
ATOS溢流阀的远程控制口总有部分油液流回油箱。
于是，在溢流阀的控制腔内油液压力达不到推动先导阔时的压力值 (额定压力)时，主阀阀口就打开溢流，使ATOS溢流阀在低于先导阀的调定压力下开始溢流，所以压力上不去。
处理办法:拆开检查，清洗液压元件和系统，消除引起液压元件不正常磨损的因素，再更换新的换向间。
对于第⑤种原因造成的故障，其机理主要是主阀芯有一定的开度后，因毛刺污染物卡住不能复位。
如果是三级同轴式溢流阔，因装配不同轴，阀芯不能全复位，主阀芯总处于一定的溢流状态，压力无法继续上升达到额定压力。
处理办法:拆开检查，清洗、修整阔芯与阀孔，必要时检查油液污染度，过滤或更换油液，装配时注意保持阀芯与阔孔的同轴度。
ATOS电磁溢流阀既可作为压力调节阀来调节系统压力，也可作为安全阀，当系统压力超过调定值时，起安全保护作用，还可作为卸荷阀用。
(1）故障现象某电磁溢流间，其额定压力为315Ma。
断电时，该ATOS电磁溢流阀卸荷正常；通电时，调节其调压手柄，zui高只能调到20MPa。
(2)故障原因分析液压系统产生故障的原因可能有以下5个方面:①ATOS溢流阀本身的设定值变化了，即溢流阔的调节装置出现问题；②ATOS溢流阀电磁换向阀的间芯被卡住，通电后电磁力不能使阀芯换向到位，使阀口有微小开度；③ATOS溢流阀先导阔的锥阅芯损坏；④ATOS溢流阀电磁换向阔的阅芯磨损严重，内部泄漏加剧；⑤主阀故障。
(3)故障分析与处理对于第①种原因造成的故障，其机理主要是ATOS溢流阀2的先导阅弹簧老化、变软、变形或断裂，使得在压力较低(20MPa，未达到额定压力)时，作用在先导阀锥阀芯上的作用力克服了弹簧力，把锥阀芯打开，从而使主阀芯打开某一开度，实现溢流，故压力无法上升。
AGMZO系列阿托斯(ATOS)比例溢流阀的工作原理
AGMZO系列阿托斯（ATOS）比例溢流阀的工作原理AGMZO系列阿托斯（ATOS）比例溢流阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，ATOS比例溢流阀而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
AGMZO系列阿托斯（ATOS）比例溢流阀和外装附件组成。
其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。
缓闭阀板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。
ATOS比例溢流阀由于油泵输出的液压油压力固定，而工作油缸用液压油的压力总要比油泵输出液压油压力小，所以正常工作时总会有一些液压油从溢流阀处流回油箱，以保持液压油缸的工作压力平衡、正常工作。
由此可见，ATOS比例溢流阀的作用是能够防止液压系统中的液压油压力超出额定负荷，起安全保护作用。
ATOS比例溢流阀当液压油的压力小于工作需要压力时，阀芯被弹簧压在液压油的流入口，当液压油的压力超过其工作允许压力即大于弹簧压力时，阀芯被液压油顶起，液压油流入，从图示方向右侧口流出，回油箱。
液压油的压力越大，阀芯被液压油顶起得越髙，液压油经溢流阀流回油箱的流量越大o如过液压油的压力小于或等于弹簧压力，则阀芯落下，ATOS比例溢流阀封住液压油进口。
AGMZO系列阿托斯（ATOS）比例溢流阀和排气阀装在气缸中部的阀室内。
气缸及活塞均分成直径上大下小的两段。
活塞顶部以上为气缸的低压级工作空间，空气经滤清器吸入气缸。
活塞中部的环形空间为高压级工作空间，由低压级排出的气体经级间冷却器冷却送入高压级进一步被压缩。
溢流阀和排气阀装在气缸中部的阀室内。
气缸及活塞均分成直径上大下小的两段。
比例溢流阀的工作原理
比例溢流阀的工作原理
比例溢流阀通过调节阀芯的开度来控制流体的流量，从而实现流量的比例调节。
其工作原理如下：
1. 比例溢流阀由液压电磁换向阀和比例调节阀两部分组成。
液压电磁换向阀用于控制压力油的流向，比例调节阀则根据控制信号调节压力油的流量。
2. 控制信号由外部输入，经过电磁换向阀控制液压油的流向。
当控制信号增加时，电磁换向阀将压力油引导到比例调节阀的一侧，使其输油开口增大；当控制信号减小时，电磁换向阀将压力油引导到比例调节阀的另一侧，使其输油开口减小。
3. 压力油经过比例调节阀的开口进入溢流阀的阀芯孔道，进而流入阀内腔。
在阀内腔的作用下，压力油通过溢流口流出溢流阀，返回至油箱。
4. 当输入流量增加时，阀芯会随着流量的增大而自动打开更大的开口，进而使得更多的流体通过阀芯孔道流出，以保持压力稳定。
5. 当输入流量减小时，阀芯会缩小开口，减少通过阀芯孔道的流体量，从而维持压力稳定。
比例溢流阀通过不断调整开口大小，能够实现对流量的精确控制，并能在工作过程中实时调节，以适应不同工作条件下的要求。
意大利阿托斯ATOS溢流阀的特点
意大利阿托斯ATOS溢流阀的特点溢流阀作用：定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。
当系统压力增大时，会使流量需求减小。
此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定(阀口常随压力波动开启)。
安全保护作用：系统正常工作时，阀门关闭。
只有负载超过规定的极限(系统压力超过调定压力)时开启溢流，进行过载保护，使系统压力不再增加意大利atos溢流阀一般有两种结构：1、直动型溢流阀。
2、先导式溢流阀。
意大利atos溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。
阿托斯溢流阀的参数：阿托斯溢流阀CART系列为直动式压力溢流阀，管式安装带螺纹油口。
zui大流量：达100l/min zui高压力：ARE-06 高达500 bar；ARE-15 高达420 bar溢流阀特点;1.电磁阀外漏堵绝，内漏易控，使用。
内外泄漏是危及的要素。
其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。
溢流阀的噪声有流速声和机械声二种。
流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。
机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。
ATOS阿托斯AGAM先导式溢流阀液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。
产生噪声的因素很多。
溢流阀的噪声有流速声和机械声二种。
流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。
机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。
阿托斯先导溢流阀安装手册：1、清理残渣：首先用机油冲洗阀腔内由于制造的原因在阀门内残留的铁屑等物，保持阀门内腔的清洁；2、密封：安装阀门与管道的接管前应注意添加密封带，防止漏油；3、阀门的安装：在安装阀门时，注意对接接口，保证对接正确，并尽量减小管道对接的应力；溢流阀安装后的调试检查：1、保持通过阀门的流体的情节，在实验室的时机安装过程中就出现因为通过阀门的机油中存在杂志而倒是油路堵塞的问题；2、调压旋钮随着压力的增大，会逐渐出现调节灵敏度的增大的问题，在调压过程中，应缓慢多次调节，直至需要的安全压力；。
比例阀比例溢流阀
比例阀比例溢流阀比例阀（Proportional Valve）和比例溢流阀（ProportionalRelief Valve）都属于流体控制阀门的一种，用于调节和控制流体的流量和压力。
两者相似之处在于都可以根据输入信号来控制输出的流量或压力，并且可以实现精确的流量和压力控制。
但是，在使用和应用方面存在一些显著的差异。
首先，比例阀是通过调节阀芯的开度来控制流量的。
它通常由一个线性或非线性的电动执行器驱动，例如电磁阀或伺服阀。
通过改变执行器的输入信号，可以精确地控制阀芯的位置和开度，从而实现对流量的控制。
比例阀在工业自动化系统中广泛应用，尤其适用于液压系统和气动系统。
比例溢流阀是通过调节溢流阀口的大小来控制压力的。
它通常由一个调节阀芯和一个溢流口组成。
当流体压力超过设定压力时，阀芯会打开溢流口，从而减少压力。
通过改变阀芯的位置和溢流口的尺寸，可以精确地调节设备工作时的压力。
比例溢流阀主要应用于液压系统，特别是在需要将过剩的流体引导到油箱或回路中的应用中。
在使用方面，比例阀主要用于流量控制，特别是在流量要求变化较大的系统中。
由于比例阀对输入信号的变化较为敏感，因此可以快速响应并调整输出流量，从而满足不同工况下的流量需求。
比例阀广泛应用于自动化机械设备、工程机械和船舶等领域。
而比例溢流阀主要用于压力控制，特别是在压力稳定性要求较高的系统中。
由于比例溢流阀可以根据压力信号自动调整阀口的大小，因此可以有效地控制系统的工作压力，并防止压力过高损坏设备。
比例溢流阀广泛应用于液压机床、液压系统等领域。
总之，比例阀和比例溢流阀在流体控制方面都有重要作用，但在控制对象（流量或压力）和应用场景上有所不同。
根据具体的工况和要求，选择适合的控制阀门非常重要，可以确保系统的稳定性和正常运行。

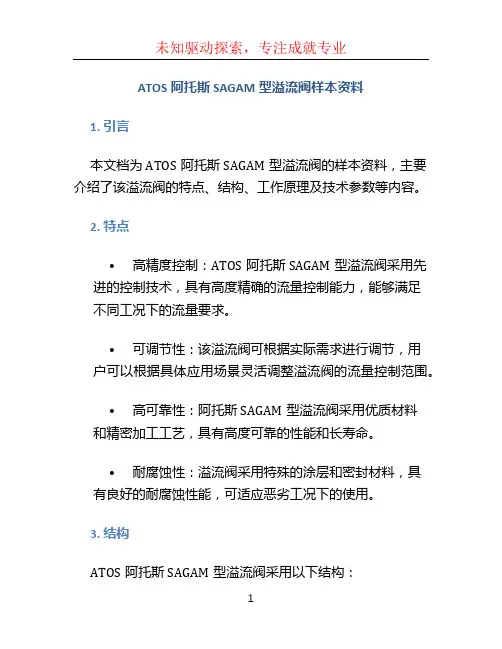

ATOS阿托斯SAGAM型溢流阀样本资料
ATOS阿托斯SAGAM型溢流阀样本资料1. 引言本文档为ATOS阿托斯SAGAM型溢流阀的样本资料，主要介绍了该溢流阀的特点、结构、工作原理及技术参数等内容。
2. 特点•高精度控制：ATOS阿托斯SAGAM型溢流阀采用先进的控制技术，具有高度精确的流量控制能力，能够满足不同工况下的流量要求。
•可调节性：该溢流阀可根据实际需求进行调节，用户可以根据具体应用场景灵活调整溢流阀的流量控制范围。
•高可靠性：阿托斯SAGAM型溢流阀采用优质材料和精密加工工艺，具有高度可靠的性能和长寿命。
•耐腐蚀性：溢流阀采用特殊的涂层和密封材料，具有良好的耐腐蚀性能，可适应恶劣工况下的使用。
3. 结构ATOS阿托斯SAGAM型溢流阀采用以下结构：•主体部分：由铸铝合金或钢材制成，具有较强的耐压能力和刚性。
•溢流调节机构：可进行流量调节，精确控制溢流阀的流量范围。
•压力控制阀：用于控制系统的工作压力，确保系统在安全范围内运行。
•液压控制阀：用于控制溢流阀的开启和关闭，根据需要调整溢流阀的流量。
•排气阀：用于排放系统中可能产生的气体和杂质，保持系统内部的纯净。
4. 工作原理ATOS阿托斯SAGAM型溢流阀的工作原理如下：1.当系统的流量超过预设的最大流量时，压力控制阀将开启。
2.开启压力控制阀后，溢流调节机构会自动调整溢流阀的流量，使其保持在预设的最大流量范围内。
3.当系统的流量下降，压力控制阀会关闭，溢流阀不再溢流。
4.当系统的压力降低至一定程度时，液压控制阀会关闭所有液压元件，以保持系统的安全。
5. 技术参数以下是ATOS阿托斯SAGAM型溢流阀的一些主要技术参数：•最大流量范围：30-600 L/min•工作压力范围：0-315 bar•温度范围：-30°C至+80°C•密封材料：NBR、FKM等•进口口径：G1/4。
ATOS比例溢流阀RZMO-REB-P-NP-010-210-I原理
ATOS比例溢流阀RZMO-REB-P-NP-010/210/I原理atos比例溢流阀工作原理是：比例溢流阀通过弹蓄力的大小改变溢流压力大大小变化，比例电磁铁作用在弹蓄上的力可以按比例调整，所以就输入信号变化比例益流阀的压力也会变化。
atos柱塞泵，atos叶片泵，atos齿轮泵，atos伺服阀，atos比例阀，atos电磁阀，atos换向阀，atos控制阀，atos放大器等系列产品atos比例溢流阀简介atos溢流阀与比例溢流阀一样，都有一个阀芯，阀芯的一端是液压油产生的压力，另一端是机械力。
普通溢流阀通过调节弹蓄力，来调整液压压力。
而比例益流阀是电磁铁直接产生推力，作用在阀芯上，电磁铁上的输入电压可以在0-24伏之间变化，产生的推力就随之变化，从而得到连续变化的液压压力。
因为比例电磁铁的推力不大，所以直动式比例溢流阀的流量很小，压力70兆帕时，流量只有1升/分钟左右。
需要大流量比例阀的时候，要把这个比例阀做先导阀，还要配一个大通径的溢流阀。
溢流阀和安全阀是溢流阀起溢流稳压作用和限压保护作用时的两个不同称谓，当溢流阀起溢流稳压作用时称溢流阀，起限压保护作用时称安全阀。
怎么区分呢？从以下两个方面来判别：atos比例益流阀分析1.看液压回路的构成在定量泵调速系统中，由于泵的供油流量是一定的，当通过节流阀进行流量调节（节流调速过程）时，多余的流量则从溢流阀溢流回油箱，这时溢流阀一方面起调定系统压力的作用，另一方面在节流阀进行流量调节时起溢流稳压作用，溢流阀在这类工作过程中是开启的（常开）。
而在变量泵系统中，速度的调节是通过改变泵的流量来实现的，这个过程中，没有多余的流量从溢流阀溢出，溢流阀不开启（常闭）。
只有当负载压力达到或超过溢流阀的调定压力时，溢流阀才开启、溢流，使系统压力不再升高，起限定系统高压力，保护液压系统的作用，像这种情况下溢流阀我们称作为安全阀。
由上分析可知，在调速回路中，如果是定量泵供油系统，则益流阀起溢流稳压作用，如果是变量泵供油系统，溢流阀起限压保护作用，作安全阀用。
ATOS阿托斯先导型溢流阀工作原理分解
ATOS阿托斯先导型溢流阀工作原理分解ATOS阿托斯先导型溢流阀工作原理分解ATOS阿托斯先导型溢流阀有多种结构。
图6.9所示是一种典型的三节同心结构先导型溢流阀，它由先导阀(Pilot Valve)和主阀(Main Valve)两部分组成。
该阀原理如图6.10所示。
图中，锥式先导阀1、主阀芯上的阻尼孔（固定节流孔）5及调压弹簧9一起构成先导级半桥分压式压力负反馈控制，负责向主阀芯6的上腔提供经过先导阀稳压后的主级指令压力P2。
主阀芯是主控回路的比较器，上端面作用有主阀芯的指令力P2A2，下端面作为主回路的测压面，作用有反馈力P1A1，其合力可驱动阀芯，调节溢流口的大小，后达到对进口压力P1进行调压和稳压的目的。
图6.9 YF型三节同心先导型溢流阀结构图(管式) [1] 1;-;锥阀(Pilot Valve)(先导阀)；2;-;锥阀座(Poppet Seat)；3;-;阀盖(Valve Cap)；4;-;阀体(Valve Body)；5;-;阻尼孔(Orifice)；6;-;主阀芯(Main Spool)；7;-;主阀座(Main Valve Seat)；8;-;主阀弹簧(Main Spring)；9;-;调压(Adjustment Spring) (先导阀)弹簧；10;-;调节螺钉；11;-;调节手轮。
ATOS阿托斯先导型溢流阀工作分解工作时，液压力同时作用于主阀芯及先导阀芯的测压面上。
当先导阀1未打开时，阀腔中油液没有流动，作用在主阀芯6上下两个方向的压力相等，但因上端面的有效受压面积A2大于下端面的有效受压面积A1，主阀芯在合力的作用下处于下端位置，阀口关闭。
当进油压力增大到使先导阀打开时，液流通过主阀芯上的阻尼孔5、先导阀1流回油箱。
由于阻尼孔的阻尼作用，使主阀芯6所受到的上下两个方向的液压力不相等，主阀芯在压差的作用下上移，打开阀口，实现溢流，并维持压力基本稳定。
调节先导阀的调压弹簧9，便可调整溢流压力。
