初中物理电学同步专题点拨与强化专题21欧姆定律的动态电路计算含解析

专题21 欧姆定律的动态电路计算➢ 计算题解题思路关键是分别抓住电路变化前后所处状态,分析电路中的变化量和不变量,运用有关电学规律和电路特点建立状态方程,联立求解.总之,只要掌握正确的解题思路和方法,常见电路的计算问题都能迎刃而解.解题思路如下结构图：命题点一滑动变阻器滑片引起的相关计算 1．在如图甲电路中,电源电压不变,R 0为定值电阻,R 为滑动变阻器.在滑片P 从最右端向最左端滑动过程中,电压表与电流表的示数变化关系如图乙.则下列说法正确的是（）A ．电源电压为5VB ．R 0消耗的最小功率为0.4WC ．定值电阻R 0为8ΩD ．滑片P 在中点时,电流为0.4A 【答案】B【解析】AC ．由图乙可知,当电流为0.2A 时,电压表示数为4V,则电源电压为04V 02A U .R =+⨯①当电流为0.6A 时,电压表示数为0V,则电源电压为006A U .R =⨯②联立①②可得010ΩR =,6V U故A 错误,C 错误； B ．由2P I R =可知,当电流中电流最小时,R 0消耗的功率最小,由图乙可知,电路中的最小电流为0.2A,所以R 0消耗的最小功率()22min min 002A 10Ω04W P I R ..==⨯=故B 正确；D ．滑动变阻器最值最大时,电流最小,由欧姆定理可知,滑动变阻器的最大阻值1max min 4V20Ω02AU R I .=== 滑片P 在中点时,电路中的电流max06V03A20Ω+10Ω22U I .R R ===+ 故D 错误. 故选B.2．如图甲所示电路,分别把定值电阻R 1、R 2（R 1＞R 2）接入A 、B 之间后进行实验,并根据电流表和电压表示数画出A 、B 之间电阻的P ﹣U 图象,如图乙所示.如果把R 1和R 2并联后接入A 、B 之间进行实验,同理,可以在图乙中画出它的P ﹣U 图象③.则图象①所对应的电阻和图象③所在的区域分别是（）A ．R 1和ⅠB ．R 1和ⅢC ．R 2和ⅠD ．R 2和Ⅲ【答案】C【解析】根据题意得：AB 间电阻的功率为：P =2U R,因为R 1>R 2,所以当电压相等时： P 1<P 2,所以图像①对应的电阻是R 2；当R 1和R 2并联后接入A 、B 之间进行实验时,R 并<R 2 <R 1,所以当电压相等时：P 1<P 2 <P 并,,所以图像③所在的区域为Ⅰ,故C 正确.3.如图,电路中电源电压不变,R 1是定值电阻,R 2是滑动变阻器.当开关闭合,滑动变阻器滑片向左移动一小段距离后,则电压表V 2的示数______,电压表V 1示数的减少量∆U 1与电流表A 示数的增加量∆I 1的比值______.（均选填“变大”、“变小”或“不变”）【答案】不变不变【解析】[1][2]由图得,R 1与R 2串联,电压表V 2测电源电压,电压表V 1测R 2的电压,所以滑动变阻器滑片向左移动一小段距离后,则电压表V 2的示数不变.根据串联电路的串联特点得,电压表V 1示数的减小量∆U 1为R 1电压的增大量,电流表A 示数的增加量∆I 1等于R 1电流的增大量.所以电压表V 1示数的减少量∆U 1与电流表A 示数的增加量∆I 1的比值为R 1的阻值,比值不变.4．实验小组的同学设计了如图(a)所示的电路,已知电源电压恒定不变,电阻R 1的阻值为1Ω.闭合开关S,调节滑动变阻器滑片P的位置,根据电路中电压表和电流表的数据描绘了如图(b)所示的两条U-I图线.其中利用电压表V1和电流表A的数据描绘出甲图线,利用电压表V2和电流表A的数据描绘出乙图线.求：(1)定值电阻R2的阻值；(2)电源电压U.【答案】(1)2Ω；(2)1.5V【解析】(1)由图b可知,乙图线表示电阻R2的I-U图像,根据欧姆定律U IR=可得,定值电阻R2的阻值为2221.0V=2Ω0.5AURI==(2)由串联电路中电压关系,得电源电压为U=U1+IR1将图b乙图像的已知数据代入公式,得U=1.3V+0.2A×1Ω或U=1.0V+0.5A×1Ω解得U=1.5V.答：(1)定值电阻R2的阻值为2Ω；(2)电源电压U为1.5V.5.如图所示,一个滑动变阻器R(阻值0~20Ω)与一个5Ω的固定电阻串联后,接到电压U恒为3V的电源上.(1)调节R的大小,计算电路中的最大电流和最小电流；(2)当电流表的读数为0.3A时,变阻器的阻值为多少？【答案】(1) 0.6A；0.12A；(2) 5Ω【解析】(1)当滑动变阻器R接入电路中的电阻为零时（滑片位于右端时）,电路中的总电阻最小,电路中的电流最大,则电路中的最大电流为3V==0.6A5ΩUIR=大当滑动变阻器接入电路中的电阻最大时（滑片位于左端时）,电路中的总电阻最大,电路中的电流最小,因串联电路中总电阻等于各分电阻之和,所以,电路中的最小电流3V==0.12A20Ω+5ΩUIR R=+小(2)当电流表的示数为0.3A时,电路中的总电阻为3V==10Ω0.3AURI=总此时变阻器的阻值为1010Ω-5Ω=5ΩR R R==总﹣答：(1)调节R的大小,计算电路中的最大电流是0.6A,最小电流为0.12A；(2)当电流表的读值为0.3A时,变阻器的阻值为5Ω.6.如图所示电路,电源电压恒定,滑动变阻器的规格为“30Ω 1A”．在A、B 间接入规格为“12V 12W”的灯泡L,闭合开关,当变阻器连入电路的阻值为6Ω时,灯泡正常发光．求：（1）灯泡L正常工作时电阻（2）电源电压（3）取下灯泡L,在A、B间接入一个电阻R0,要求R0接入电路后,闭合开关,调节滑动变阻器R能使电流表示数达到0.4A,求R0的取值范围．（提示：太大或太小会导致无论如何调节滑动变阻器电路中电流均不能达到0.4A）．【答案】(1) 12Ω；(2) 18V；(3) 15Ω～45Ω【解析】(1)由P=UI=2UR可得,灯泡L正常工作时电阻：R L=2LLUP=2(12V)12W=12Ω；(2)当变阻器连入电路的阻值为6Ω时,灯泡正常发光,因串联电路中各处的电流相等,所以,由P=UI可得,电路中的电流：I=UR=12V12Ω=1A,因串联电路中总电压等于各分电压之和,所以,电源的电压：U=U L+IR=12V+1A×6Ω=18V；(3)取下灯泡L,在A、B间接入一个电阻R0后,调节滑动变阻器R能使电流表示数达到0.4A,此时电路中的总电阻：R总=UI'=18V0.4A=45Ω,当滑动变阻器接入电路中的电阻为零时,R0的阻值最大,此时其阻值R0=R总=45Ω；当滑动变阻器接入电路中的电阻最大时,R0的阻值最小,此时其阻值R0=R总-R大=45Ω-30Ω=15Ω,则R0的取值范围为15Ω～45Ω．答：(1)灯泡L正常工作时电阻为12Ω；(2)电源电压为18V；(3)R0的取值范围为15Ω～45Ω．命题点二开关的通断引起的相关计算7.如图甲所示的电路,先将开关S接到a,然后将开关S接到b．前后两次电压表指针偏转均如图乙所示,则下列说法中正确的是（）A．电源电压为10VB．灯L1两端的电压为8 VC．通过灯L1、L2的电流之比为4：1D．灯L1、L2的电阻之比为4：1【答案】ABD【解析】A. 由电路图知,将开关S接到a时,两灯泡L1与L2串联,电压表V测电源电压,开关S接到b时,两灯泡L1与L2仍然串联,电压表V测灯泡L2两端的电压；根据串联电路的电压特点可知,电源电压大于灯泡L2两端的电压,即开关S接到a时电压表示数较大；由于两个电压表指针偏转角度相同,则开关S接到a 时电压表量程是0∼15V,分度值是0.5V,电压表示数为10V,即电源电压U＝10V；故A正确；开关S接到b 时,电压表量程为0∼3V,分度值是0.1V,电压表示数是2V,即L2两端的电压U2＝2V；B. 因为串联电路两端电压等于各部分电压之和,所以,灯泡L1两端的电压U1＝U−U2＝10V−2V＝8V；故B正确；C. 根据串联电路电流处处相等的特点可知,灯L1、L2的电流之比I1:I2＝1:1；故C错误；D. 由I＝U R可得两灯的电阻之比为：1111222212814211UR I U I VUR U I VI⨯⨯＝＝＝＝故D正确．故选ABD．8．如图所示,电源电压保持不变,电流表的量程为0～0.6A,电压表的量程为0～15V,R1=20Ω,滑动变阻器R2的规格为“100Ω 1A”．(1)闭合开关S1,断开开关S2、S3,电流表示数为0.4A,求电源电压；(2)闭合开关S3,断开开关S1、S2,滑动变阻器滑片置于中点位置时,电压表的示数为4V,求R3的阻值；(3)闭合开关S1、S2和S3,在不损坏电流表、电压表的情况下,求滑动变阻器R2的阻值取值范图.【答案】（1）8V（2）50Ω（3）40Ω～100Ω【解析】(1)闭合开关S1,断开开关S2、S3,电路为只有R1的简单电路,此时I=0.4A,则电源电压：U=IR1=0.4A⨯20Ω=8V；(2) 闭合开关S3,断开开关S1、S2,R2和R3串联,电压表测滑动变阻器两端的电压,即U滑=4V,滑动变阻器滑片置于中点位置时,R3=100Ω3=50Ω,此时电路中的电流为：I’=3UR滑=4V50Ω=0.08A, R3两端电压为U3=U-U滑=8V-4V=4V,则R3的阻值为：R3=3UI'=4V0.08A=50Ω;(3)闭合开关S1、S2和S3,R1和R3并联,电流表的量程为0～0.6A,因此电路中最大电流为0.6A,由(1)知,通过R1的电流为0.4A,则通过R2的电流为I2=I max-I1=0.6A-0.4A=0.2A,则滑动变阻器R2的最小取值为：R min=2UI=8V0.2A=40Ω, 滑动变阻器滑到最大值时,电流表和电压表都是安全的,因此滑动变阻器R2的阻值取值范图为40Ω～100Ω．9．在图（a）所示的电路中,电源电压为12伏,电阻R1的阻值为10欧,变阻器R2上标有“100Ω 2A”字样．闭合电键S后．①求通过电阻R1的电流I1；②现在电路中某位置接入一个电流表,移动滑片P,当电流表指针的位置如图（b）所示,求此时滑动变阻器R2接入电路的阻值．【答案】①1.2A；②25Ω；10Ω．【解析】①由图可知,该电路为并联电路,则过电阻R1的电流I1为：1112?V1.2?A10?ΩUIR===.②当电流表量程为0-0.6A时,分度值为0.02A,示数为0.48A；由于通过R1的电流为1.2A,根据并联电路电流特点可知,此时电流表应与滑动变阻器串联；滑动变阻器接入电路的电阻为：2212?V25?Ω0.48?AURI===.当电流表量程为0-3A时,分度值为0.1A,示数为2.4A；由于通过R1的电流为1.2A,根据并联电路电流特点可知,此时电流表应与连接在干路中,则通过滑动变阻器的电流为：'2212.4?A 1.2?A 1.2?AI I I=-=-=.滑动变阻器接入电路的电阻为：2'212?V10?Ω1.2?AURI===.10．如图所示电路,电源电压恒定不变,只闭合S3时,电压表示数为2.5V；闭合S1、S2、S3时,流过R3的电流为0.4A,电压表的示数为6V,此时R2=R3；只闭合S1、S3时,将R2滑片滑至左端,流过小灯泡的电流为0.5A,则：求：(1)只闭合S 3时,小灯泡两端的电压为多少？ (2)闭合S 1、S 2、S 3时,电流表示数为多少？(3)闭合S 1、S 3时,电流表与电压表的示数为多少？【答案】（1）3.5V ；（2）0.8A ；（3）0.9A,0【解析】(1)由题意,闭合S 1、S 2、S 3时,此时2R 与3R 并联,电流表测此时干路电流,电压表测电源电压,电压表的示数为6V,即电源电压6V U只闭合S 3时,此时L 和2R 串联,电流表测此时电路电流,电压表测2R 两端电压,电压表示数为2.5V,即2 2.5V U =根据串联电路电压规律,则只闭合S 3时,小灯泡两端的电压为L 26V-2.5V=3.5V U U U =-=(2)闭合S 1、S 2、S 3时,2R 与3R 并联,根据并联电路电压规律,则236V U U U ===流过R 3的电流为0.4A,根据欧姆定律UI R=,则R 3的阻值 336V =15Ω0.4AU R I == 又因为R 2=R 3所以215R =Ω根据欧姆定律UI R=,则此时通过2R 的电流 226V =0.4A 15ΩU I R == 由电路图可知,电流表测此时干路电流,根据并联电路电流规律,则闭合S 1、S 2、S 3时,电流表示数为A 230.4A+0.4A=0.8A I I I I ==+=干(3)只闭合S 1、S 3时,将R 2滑片滑至左端,此时L 与3R 并联,电流表测此时干路电流,电压表被短路,此时3R 两端的电压为电源电压,3R 阻值不变,则通过3R 的电流仍为0.4A,此时流过小灯泡的电流为0.5A,根据并联电路电流规律,则闭合S 1、S 3时,电流表的示数为''A 3L 0.4A+0.5A=0.9A I I I I ==+=干因为此时电压表短路,所以电压表示数为0.答：(1)只闭合S 3时,小灯泡两端的电压为3.5V ； (2)闭合S 1、S 2、S 3时,电流表示数为0.8A ；(3)闭合S 1、S 3时,电流表示数为0.9A,电压表的示数为0.命题点三滑片移动、开关通断共同引起的相关计算11．在如图所示的电路中,电源电压恒为9V,R 和R 1均为阻值为4.5Ω的定值电阻,R 0为电路保护装置．闭合开关S,当滑动变阻器的滑片P 位于中点时,电压表的示数为5V,标有“1.5V 0.5W”字样的灯泡L 正常发光,下列说法正确的是（）A ．滑动变阻器的最大阻值为30ΩB ．电流表选用0～3A 的量程C ．通电一段时间后,电压表的示数会发生变化D ．调节滑片P 的位置,电流表的示数不变【答案】ABCD【解析】由电路图可知,定值电阻R 1、灯泡L 、滑动变阻器最大阻值的一半串联后再与定值电阻R 并联,然后它们与定值电阻R 0串联,电流表测R 支路的电流,电压表测滑动变阻器两端的电压．（1）因串联电路中各处的电流相等,且灯泡正常发光,所以,由P =UI 可得,通过滑动变阻器的电流：0.5W 11.5V 3L L L P I I U ====滑,由U I R=可知,滑动变阻器接入电路中的电阻：15V 1512A 3U R I ===Ω滑滑滑,则滑动变阻器的最大阻值R 滑=30Ω,故A 正确；（2）因并联电路中各支路两端的电压相等,所以,定值电阻R 两端电压等于定值电阻R 1、灯泡L 、滑动变阻器最大阻值的一半串联后的总电压,因串联电路中总电压等于各分电压之和,所以,定值电阻R 两端的电压大于滑动变阻器两端的电压,即U R ＞U 滑=5V,则通过R 的电流：5V1.1A 4.5R R U I R =≈Ω＞,则电流表选用0～3A 的量程,故B 正确；（3）因电源的电压恒定且灯泡正常发光,所以,通电一段时间后,灯泡两端的电压不变,滑动变阻器两端的电压不变,故C 错误；（4）调节滑片P 的位置后,并联部分的电阻发生变化,并联部分的总电阻发生变化,由串联电路中电阻越大分得的电压越大可知,并联部分的电压发生变化,因并联电路中各支路两端的电压相等,所以,R 两端的电压发生变化,通过R 电流发生变化,电流表的示数发生变化,故D 错误．故选AB ．12．如图所示,L 为标有“6V、3W”的小灯泡,滑动变阻器R 最大阻值为12欧,R 0为定值电阻.求：（1）小灯泡正常发光时的电阻.（2）当S1、S2都断开,滑片P滑到变阻器R的中点时,灯L恰好正常发光,求电源的电压. （3）当S1、S2都闭合,滑片P滑到b端时,电流表的示数为1.0安,求R0阻值.【答案】（1）12Ω；（2）9V；（3）36Ω.【解析】（1）∵U L＝6V,P L＝3W,∴小灯泡正常发光时的电阻为：R L＝22LL(6V)=3WUP＝12Ω.（2）当S1、S2都断开且滑片P置于滑动变阻器的中点时,变阻器与灯泡串联（如图1所示）.∵此时灯L正常发光,∴此时灯泡两端的电压为6V,电路中的电流为：I串＝I L＝LL3W=6VPU＝0.5A,滑动变阻器R最大阻值为12Ω,则滑动变阻器此时进入电流知道电阻为12Ω22R＝6Ω,则滑动变阻器两端的电压为U滑＝I串R滑＝0.5A×6Ω＝3V,则电源电压为：U＝U L+U滑＝6V+3V＝9V.（3）当S1、S2都闭合且滑片P滑到b端时,电阻R0和滑动变阻器的最大阻值并联（如图2所示）,∵滑动变阻器的最大阻值接入电路R＝12Ω,∴通过滑动变阻器的电流为：I R＝UR＝9V12Ω＝0.75A,而干路中的总电流I并＝1.0A,∴通过电阻R0的电流为：I0＝I并-I R＝1.0A-0.75A＝0.25A,电阻R0的阻值为：R0＝UI＝9V0.25A＝36Ω.答：（1）小灯泡正常发光时的电阻约为12Ω；（2）电源的电压为9V；（3）R0阻值约为36Ω.13.如图所示电路中,小灯泡L标有“6V 3W”字样,R2=12Ω,当S1、S2都闭合时,电流表示数为0.8A,这时小灯泡L正常发光,求：（1）电源电压U____；（2）电阻R1的阻值____；（3）当S1、S2都断开时,电流表的示数____.【答案】6V 20Ω 0.25A【解析】(1)当S1、S2都闭合时,R1与L并联,电流表测干路电流,因并联电路中各支路两端的电压相等,且灯泡正常发光,所以电源电压：U＝U L＝6V；(2)由P＝UI可得,灯泡正常发光时通过灯泡的电流：I L＝＝0.5A,因并联电路中干路电流等于各支路电流之和,所以,通过R1的电流：I1＝I−I L＝0.8A−0.5A＝0.3A,由I＝可得,电阻R1的阻值：R1＝＝20Ω；(3)根据P＝可得,灯泡的电阻：R L＝＝12Ω；当S1、S2都断开时,L与R2串联,因串联电路中总电阻等于各分电阻之和,所以,电路中的电流：I′＝＝0.25A.14.如图所示,电源电压6V恒定不变,灯泡L标有“6V 3W”字样,滑动变阻器的阻值范围是0〜20Ω,求：（1）小灯泡的电阻是多大？（2）S、S1都闭合时,滑动变阻器两端的电压多大？（3）S闭合、S1断开时,电路最小电流是多大？【答案】（1）小灯泡的电阻为12Ω；（2）S、S1都闭合时,滑动变阻器两端的电压为0V；（3）S闭合、S1断开时,电路最小电流是0.1875A【解析】（1）由P=可得,灯泡的电阻：R L===12Ω；（2）当S、S1都闭合时,滑动变阻器被短路,其两端的电压为0V；（3）S闭合、S1断开,滑动变阻器与灯泡串联,当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,因串联电路中总电阻等于各分电阻之和,所以,最小电流：I 最小===0.1875A．答：（1）小灯泡的电阻为12Ω；（2）S、S1都闭合时,滑动变阻器两端的电压为0V；（3）S闭合、S1断开时,电路最小电流是0.1875A．命题点四实际应用类动态电路计算15．某体育运动中心为了研究蹦床运动员的训练情况,在蹦床上接入压力传感器,压力传感器所在电路如图甲．已知某运动员质量为50kg,某次从距离蹦床一定高度处跳下的过程中,研究得到电路中两个电压表读数与电路中电流之间的关系如图乙所示,压力传感器的电阻与所受压力之间关系如图丙．试计算：（1）定值电阻1R的阻值．（2）电源电压和定值电阻2R的阻值．（3）当电路中电流达到最大时,运动员受到的合力为多少N？【答案】(1)1Ω；(2)12V；1Ω；(3)300N【解析】(1)根据电路图可知,压力传感器、R1、R2串联,电流表测量电路中的电流,电压表V1测量R1两端电压,电压表V2测量压力传感器和R1两端总电压,因为串联电路两端电压等于各部分电压之和,因此图象a为电压表V1示数变化图象,图象b为电压表V2示数变化图象；因为电压表V1测量R1两端电压,所以据图象a可得：U1=4V,I1=4A；定值电阻R1的阻值R1114V=1Ω4AUI==；(2)因为电压表V2测量压力传感器和R1两端总电压,所以由图象b可知,当U2=10V时,I2=1A；U2′=4V,I2′=4A；根据欧姆定律和图象b可得：U=10V+1A×R2 ①U=4V+4A×R2 ②联立①②可得：电源电压U=12V,定值电阻的阻值：R2=2Ω；(3)分析可知,当传感器电阻变为0时,此时两个电压表示数相等,电路中电流达到最大,由图象可得：I max=4A,由图丙可得弹簧对运动员的弹力：F弹为800N,所受合力：F=F弹-G=F弹-mg=800N-50kg×10N/kg=300N．答：(1)定值电阻R1的阻值为1Ω；(2)电源电压为12V,定值电阻R2的阻值为2Ω；(3)当电路中电流达到最大时,运动员受到的合力为300N．15．某同学设计了一个利用如图1 所示的电路来测量海水的深度,其中R1=2Ω 是一个定值电阻, R2是一个压敏电阻,它的阻值随所受液体压力F 的变化关系如图 2 所示,电源电压保持 6V 不变,将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中,放入海水中保持受力面水平,且只有一个面积为 0.02m2的面承受海水压力．（设海水的密度ρ 海水=1.0×10 3kg/m3,g 取 10N/kg）（1）当电流表示数为 0.2A 时,求压敏电阻 R 2 的阻值；（2）如图 2 所示,当压敏电阻 R 2 的阻值为 20Ω 时,求此时压敏电阻 R 2 所在深度处的海水压强；（3）若电流的最大测量值为 0.6A,则使用此方法能测出海水的最大深度是多少？【答案】（1）28Ω；（2）2×106Pa ；（3）500m ．【解析】（1）由U I R =可得,当电流表示数为0.2A 时电路的总电阻：6V30Ω0.2AU R I 总===,因串联电路中总电阻等于各分电阻之和,所以,压敏电阻R 2的阻值：R 2=R 总-R 2=30Ω-2Ω=28Ω；（2）当压敏电阻R 2的阻值为20Ω时,由图2可知,压敏电阻受到的压力F =4×104N,此时压敏电阻R 2所在深度处的海水压强：46a 2410N 210p 0.02mF p S ⨯===⨯；（3）当电流表的示数I′=0.6A 时,使用此方法能测出海水的深度最大,此时电路的总电阻：‘6V10Ω0.6AU R I ==='总,此时压敏电阻的阻值：R 2′=R 总′-R 2=10Ω-2Ω=8Ω,由图2可知,压敏电阻受到的压力F′=10×104N,此时压敏电阻R 2所在深度处的海水压强：46a 2110N510p 0.02mF p S ⨯==⨯''=,由p gh ρ=可得,使用此方法能测出海水的最大深度：6a 33510p 500m 110kg /m 10N /kgp h g 水ρ⨯===⨯'⨯． 17．温州地区常受台风侵袭,为测量风速,小明设计了一台简易风速仪,其工作原理如图甲所示．装有挡风板和滑片P 的轻质滑块与轻质弹簧套在滑杆MN 上,弹簧左端固定,右端与滑块相连．挡风板的挡风面积为0.2m 2,均匀电阻丝AB 长为20cm,阻值为10Ω,电源电压U 0恒为6V,保护电阻R 0为14Ω,电压表量程0～3V ．弹簧弹力F 与弹簧长度改变量x 的关系如图乙所示．无风时,滑片P 在A 处,有风时,滑块移动,稳定后读出电压表示数,计算并查阅下表数据可知风速及风级．风级一级二级三级四级五级六级风速v （m/s ） 0.3～1.5 1.6～3.3 3.4～5.4 5.5～7.9 8.0～10.7 10.8～13.8 风压p （pa ）0.055～1.41.6～6.87.2～1818.9～3940～7272.9～119直吹在挡风板上,不计一切摩擦阻力．（1）在滑片P 左移的过程中,电路的总电阻______．（选填“变大”、“不变”或“变小”）（2）当电压表示数U 为2V 时,风速仪所测的风为几级______？（写出计算过程）（3）小明想在风速仪的电压表上直接标出风速,查阅资料后获知该挡风板所受的风力与风速的平方成正比．经计算,他画出了风速v 与电压表示数U 的关系曲线,如图丙所示．后因保护电阻R 0损坏,他将其换成了阻值为5Ω的电阻,请你在图丙坐标系中大致画出更换电阻后的风速v 与电压表示数U 的关系曲线,并在曲线上标出所能测量的最大风速的对应点Q ．【答案】不变五级【解析】（1）因电压表接在滑片上且电压表在电路中相当于断路,所以,电流要流经全部电阻丝,在滑片P 左移的过程中,始终是全部电阻丝与电阻R 0串联,所以电路的总电阻不变；（2）由图知,电压表测滑片以右电阻丝的电压,根据串联电阻的规律和欧姆定律可得,电路中的电流为：006V=0.25A 10Ω+14ΩU I R R ==+当电压表示数U 为2V 时,由欧姆定律可得,AP 段电阻丝的阻值：2V =8Ω0.25AAP U R I == 因均匀电阻丝AB 长为20cm,阻值为10Ω, 故AP 段电阻丝的长度：8Ω20cm=16cm 10ΩAP L =⨯, 由图乙知,此时弹簧的弹力F =14N, 此时风对挡风板的压强（风压）为：214N =70Pa 0.2mF p S ==；由表知,此时风力为五级；（3）由图丙可知,风速最大时,原来电压表最大示数为2.5V, 由欧姆定律可得,AP 段电阻丝的最大电阻为：2.5V=10Ω0.25AAP U R P I ''==, 因均匀电阻丝AB 长为20cm,阻值为10Ω,故弹簧的压缩长度为20cm, 由图乙知,此时弹力7N14N+=17.5N 2F '=；若换成了阻值为5Ω的电阻,电路中的电流：006V=0.4A 5Ω+10ΩU I R R ''==+ 因电压表量程为0-3V,故电压表最大示数为3V,由欧姆定律可得,AP 的最大电阻为：3V=7.5Ω0.4AV AP U R I '''== 此时AP 段电阻丝的长度：7.5Ω20cm=15cm 10ΩAP L '=⨯, 弹簧弹力F 与弹簧长度改变量x 的关系为过原点的直线,由图乙可知F 与x 的关系为7N/cm 8F x =⨯, 则当L′AP =15cm,弹簧的弹力7N/cm 15cm=13.12N 8F '=⨯；因该挡风板所受的风力与风速的平方成正比,故有2217.5N 13.12N v v=大,解得此时的最大风速：v =0.86v 大,即：U =3V 时,v =0.86v 大,可在图象中描出Q 点,此时风速v 与电压表示数U 的大致关系曲线,如下面过Q 点的曲线所示：。

2020届中考物理考点专练：探究电流与电压、电阻的关系

实验：探究电流与电压、电阻的关系一、实验探究题1.如图所示，在“探究电流跟电压的关系”的实验中，所用的实验器材为：电压恒为6V的电源、电压表量程为、电流表量程为、定值电阻和滑动变阻器各一个、标有“”字样的小灯泡一个、开关多个、导线若干。

图甲中？号处应该接入的元件是______填元件名称，井用笔画线代替导线，将图中的实物连接成完整的电路。

实验中滑动变阻器除了保护电路，还具有______的作用。

甲、乙、丙三组同学均正确完成了探究实验，并根据实验数据在同一坐标图中两出了图象如图乙所示。

分析图象，可得出本实验的结论：______。

进一步分析图象，甲、乙、丙三组同学所画线的倾斜程度出现不同的原因是______。

小明想利用这些器材测量器材中小灯泡的额定功率，如图2所示以下设计中可以完成实验的是图______选填“A“或“B“2.为完成“探究电流与电阻的关系”实验，小海从实验室取得以下器材：电压恒为的电池组、电流表、电压表、开关，、、的定值电阻各一个，规格为“”的滑动变阻器，导线若干。

请根据所学知识，用笔画线代替导线，在1图中将实物连接完整；小海将电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如2图所示，记为______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为后，为保证______表的示数不变，应向______选填“左”或“右”移动滑片；通过实验得到电流随电阻变化的图象如3图所示，由此可知：______一定时，通过导体的电流与其电阻成______比；在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过______。

3.在“探究电流与电阻关系”的实验中，实验室提供了如下器材：电源电源电压保持不变、滑动变阻器、定值电阻、、、、、各一只、电压表、电流表、开关一个、导线若干。

依据如图所示的电路，某小组同学保持电阻R两端的电压不变，记录了六组数据，如下表所示。

人教版九年级物理全一册《第十八章电功率》章节练习题-附答案

人教版九年级物理全一册《第十八章电功率》章节练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．1kW⋅h的电能可供下列用电器正常工作时间最长的是（）A．节能灯B．电饭煲C．电视机D．电烤箱2．中考体检时用到了身高测量仪。

小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。

滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。

下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大3．如图所示分别是小明家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大4．标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。

下列判断正确的是（）A．甲灯的额定功率小于乙灯的额定功率B．将甲、乙两个小灯泡串联在6V的电路中时甲灯比乙灯亮C．为保证灯泡不损坏，两灯串联时电路两端的电压不超过8VD．将甲、乙两个小灯泡并联在3V的电路中时它们的功率各自变为原来的一半5．电阻R1和阻值为10Ω的R2是两段由同种材料制成的粗细相同的电阻丝，把它们按图甲所示方式接入电路。

只闭合开关S1，电流表的示数为0.2A；再闭合S2，电流表的示数如图乙所示。

下列说法正确的是（）A．电源电压为6V B．电阻丝R2的长度较长C．闭合S2，R1消耗的功率为1.5W D．两只开关均闭合2min，电路消耗的电能为180J6．在如图所示的电路中，电源电压不变。

滑动变阻器的相关计算

如图所示,电阻R=30欧,闭合开关,当滑动变阻器滑片P从一端滑至另一端时,电压表的示数变化范围为12V~18V,则下列说法中正确的是 A.滑动变阻器的最大阻值为20欧 B.滑动变阻器的最大阻值为10欧 C.电流表最小读数为0.3A D.电流表最大读数为0.6A
如图11所示的电路中,电源电压保持不变,R1为定值电阻,R2 是滑动变阻器,当滑片P从一端移动到另一端时,电压表示数的变化范围是0~3V,电流表示数的变化范围是1~2A. （1）滑动变阻器R2的最大电阻（2）电源电压（3）R1的阻值
1.5分
2分
———
组
VS
———
组
其他组准备在VS组答错的情况下抢答 2分
例1如图所示电路，电流表的量程为0-0.6A，电压表的量程为0-3V，定值电阻R1阻值为10Ω，R2的最大阻值为50Ω，电源电压为6V．开关S闭合后，在保证电流表、电压表不被烧坏的情况下，滑动变阻器允许接入电路的最小电阻值为______Ω．方法一：一电表满偏，考虑另一电表是否超过量程当电压表的示数U1=3V时，电路中的电流： I=U1/R1=3V/10Ω=0.3A＜0.6A 所以，此时变阻器接入电路中的电阻最小，电路中的总电阻：
如图甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R 1 两端的电压随滑动变阻器R 2 阻值变化的图象如图乙所示．问：（1）当R 2 为10Ω时，电压表的示数是多少？（2）当电压表示数为2V时，R 1 的阻值是多少？（3）滑动变阻器的滑片P在b端时，电阻R 1 的电流和电压分别是多少？
组
其他组准备在VS组答错的情况下抢答 2分
如图所示电路，已知电流表的量程为0～0.6A，电压流表的量程为0～3V，定值电阻阻值为10Ω滑动变阻器R2的最大阻值为 30Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（ B ） A．滑动变阻器滑片允许滑到最左端 B．电压表最小示数是1.5V分压电路，R2最大时，电压表示数最小 C．电路中允许通过的最大电流是0.6A D．滑动变阻器滑片移动过程中，电流表先达到最大量程

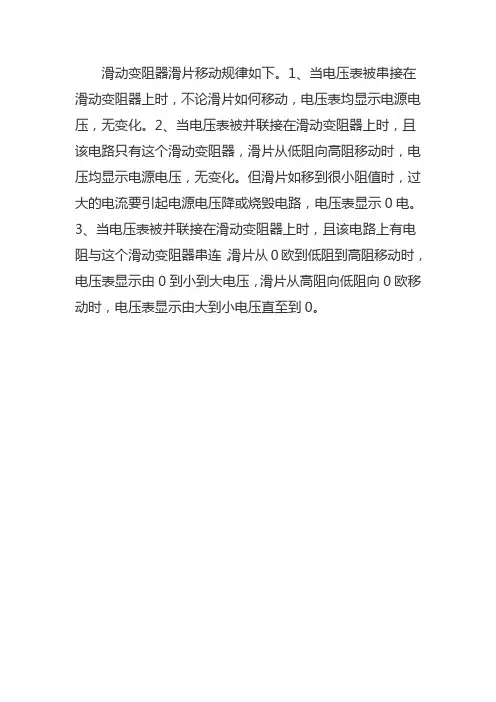

滑动变阻器的移动规律

滑动变阻器滑片移动规律如下。

1、当电压表被串接在滑动变阻器上时，不论滑片如何移动，电压表均显示电源电压，无变化。

2、当电压表被并联接在滑动变阻器上时，且该电路只有这个滑动变阻器，滑片从低阻向高阻移动时，电压均显示电源电压，无变化。

但滑片如移到很小阻值时，过大的电流要引起电源电压降或烧毁电路，电压表显示0电。

3、当电压表被并联接在滑动变阻器上时，且该电路上有电阻与这个滑动变阻器串连，滑片从0欧到低阻到高阻移动时，电压表显示由0到小到大电压，滑片从高阻向低阻向0欧移动时，电压表显示由大到小电压直至到0。

初中物理电学：动态电路详细分析

• 2．正确判断滑动变阻器有效电阻及由于滑片的变化引
起的有效电阻的变化。
• 3．熟练掌握串并联电路中电压、电流及电阻的规律。
动态电路中涉及的用电器肯定不止一个，必然会运用到串并联电路中电压、电流及电阻的规律，如果学生不能熟练掌握这些规律，那么解题也就无从谈起。
• 4．熟练掌握欧姆定律的运用，尤其是要分析好电路中局部和整体的关系。欧
❖[变式训练题]参考下图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片向左移动时，请判断 A 表和 V 表的变化。
A 表变大 V 表变小
2.并联电路
例 2 如图 Z5－3 所示电路，电源电压保
解好怎样才是短路，以及短路对整个电路的影响。所以要想学好电学这部分内容还得深刻理解短路这个概念。
动态电路专题总结
1、动态电路是由于电路中滑动变阻器的滑片移动或电路中各开关的通断引起电路中的电流、电压等物理量的变化；
2、解题时，应先判断确定滑动变阻器的滑片移动或各开关通断时，电路的连接情况及各电表所测的物理量；
3、再根据已知条件，利用其中一种情况解决部分所求量，然后将所求得的量做为已知带入另一种情况求解。
4、若题目中哪一种情况都没有将已知条件给足，解决此类问题就必须将几种情况结合在一起看，将由不同情况得出的几个等式联立起来解决问题。
二、问题导学知识储备
1、快速说出串联和并联电路的电流、电压、电阻的特点：
数减小中，定值电压也减小，滑动电压在上升；并联电
阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。
在看电路图的时候，应该采用何种方式来弄清电路的连接情况？
1.将电流表看成导线，电压表看成断开的，先弄清电路是串联还是并联的；

2021年上海初三物理一模汇编：12用电流表、电压表测电阻实验(含答案)

2021上海各区一模汇编：用电流表、电压表测电阻1、（2021闵行一模）小华同学做“用电流表、电压表测电阻”的实验，器材有：电池组、待测电阻R x、电流表、电压表、滑动变阻器、开关以及导线若干。

小华连接电路，操作规范，闭合开关，移动滑片发现电压表、电流表指针偏转方向相反，他立即停止实验。

①该实验的原理是：(1) 。

②电压表接在(2) 两端。

③小华重新正确连接电路并完成实验，发现滑片不能移至变阻器阻值最小处，请说明可能的原因有哪些。

(3) 。

2、（2021崇明一模）为了用电流表、电压表测定值电阻Rx的阻值，实验小组设计了如图10甲所示的电路．请你回答下列问题：51015V0.63315甲乙图10①连接电路时，电键应处于状态，滑动变阻器的滑片应位于（选填“a”或“b”）端；②实验中当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图10乙所示，则此时电阻的测量值Rx Ω．③滑动变阻器在电路中的作用是．A．保护电路B．分压作用C．便于寻找普遍规律D．便于多次测量3、（2021黄浦一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表和开关各一个，滑动变阻器（分别标有“10欧2安”、“20欧1安”字样）、以及导线若干。

小华选择其中一个滑动变阻器，正确串联电路后，将电压表并联在电路中。

闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。

小华观察数据思考后改变了电压表的接入位置，将测得的一组数据记录在表二中。

表一表二实验序号电压表示数（伏）电流表示数（安）实验序号电压表示数（伏）电流表示数（安）1 2.40.223 2.40.242 2.00.26①画出小华最初的实验电路图。

__________。

②判断所用滑动变阻器的规格，并说明理由。

__________。

③通过计算说明所用电源的电压。

（需写出过程）__________。

④待测电阻的阻值为__________欧。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电路变化一滑动变阻器变化影响电压表、电流表示数
【知识回顾】
1.欧姆定律表达式：
2.串联电路：电流特点；电压特点。

3.并联电路：电流特点；电压特点。

【典型习题】
1.如图当滑动变阻器滑片P向右移动电流表的示数__ __。

分析：
2.如图当滑动变阻器滑片P向左移动电流表的示数_ ___电压表V的示数__ __
分析：
3.如图当滑动变阻器滑片P向右移动电流表的示数____电压表V的示数___ _
分析：
4.如图所示，闭合开关,当滑动变阻器的滑片自左向右移动时,电流表的示数____ __,电压表的示数____ ____。

分析：
电表示数变化（滑动变阻器）练习题
1．如图所示，当滑动变阻器的滑片向N 端滑动时,电流表和电压表示数的变化情况是（）
A ．两表示数都变大
B ．两表示数都变小
C ．电流表示数变大，电压表示数变小
D ．电流表示数变小，电压表示数变大
2.电路如图所示，电源电压不变，当滑片P 向右滑动过程中，电压表和电流表示数变化是（） A ．两表示数都变大 B ．两表示数都变小
C ．电流表示数变大，电压表示数变小
D ．电流表示数变小，电压表示数变大
3．如图所示，电源电压恒定不变，当S 闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是( )
A ．灯泡变亮，电压表读数不变
B ．灯泡变暗，电压表读数变小
C ．灯泡变亮，电压表读数变大
D ．灯泡变亮，电压表读数变小
4.如图所示电路，如果滑动变阻器的滑片P 向右端移动时，两电表的示数将是（）
A ．电压表示数变大，电流表示数变大
B ．电压表示数变小，电流表示数不变
C ．电压表示数不变，电流表示数变小
D ．电压表示数不变，电流表示数变大
5. 如图所示的电路中，电源电压不变．当闭合开
关S ，滑动变阻器的滑片P 向右移动时，下列判断正确的是（）
A ．电流表示数变大，电压表示数变小
B ．电流表示数变小，电压表示数不变
C ．电流表示数变小，电压表示数变大
D ．电流表示数变大，电压表示数不变。
