桩基工程概况ZJ1.1桩基工程概况ZJ1.1工程测量、定位放线记录ZJ1.2图纸会审、设计变更、洽商记录ZJ1.3桩基工程开工报告ZJ1.5桩基工程开工报告ZJ1.6测量日期:引进水准点位置BM i BM 2 水准高程BM仁BM2=单位工程土0.00黄海高程工程桩位另附根据控制轴线X轴与X轴使用J2型经纬仪加钢尺量距，采用极坐标法放样定1、2、7、8、9、10……共XX根桩位。
工程桩位见XXX是示意图。
质量标准与偏差限度：护筒中心线与桩位中心线偏差小于20mm检查意见施工单位建设一监理单桩号偏南（mm）偏东（mm）桩号偏南（mm）偏东（mm）经复核，偏差值见下表差值均在规定限范围内，桩位符合设计图纸要求。
测量员:质检员:技术负责人:项目经理:总监理工程师：（建设单位负责人）桩位测量记录ZJI.6建设单位设计单位工程名称 图纸依据提示 1桩基工程的桩位验收，除设计有规定外，应按下述要求进行： 1.1当桩顶设计标咼与施工场地标咼相同时， 或桩基施工结束后，有可能对桩位进行检查时， 桩基工程的 验 收应在施工结束后进行。
1.2当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场 地标高时，进行中间验收，待全部桩施工结束，承台或地板开挖到设计标高后，再做最终验收。
对灌注桩 可对护筒位置做中间验收。
2对(压)入桩(预制混凝土方桩、先张法预应力管桩、钢桩)的桩位偏差，必须符合表1的规定。
斜桩倾斜度的偏差不得大于倾斜角正切值的15% (倾斜角系桩的纵向中心线与铅垂线间夹角)。
3灌注桩的桩位偏差必须符合表 2的规定，桩顶标高至少要比设计标高高出 0.5m ，桩底清孔质量按不同的成桩工艺有不同的要求，应按规范的各节要求执行。
每灌注 50)3必须有1组试件，小于50)3的桩，每根桩必须有1组试件。
表2灌注桩的平面位置和垂直度的允许偏差测量日期:引进水准点位置BM 1、BM2 水准高程BM仁BM2=单位工程土0.00黄海高程工程桩位另附根据控制轴线X轴与X轴使用J2型经纬仪加钢尺量距，采用极坐标法放样定1、2、7、8、9、10……共XX根桩位。
建设工程基桩参数一览表(空白)
第页共页

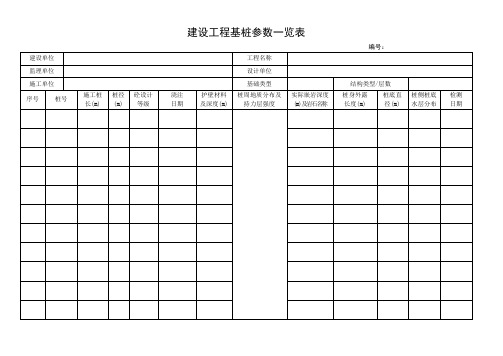

建设工程基桩参数一览表
编号：
建设单位
工程名称
监理单位
设计单位
施工单位
基础类型
结构类型/层数
序号
桩号
施工桩长(m)
桩径(m)
砼设计等级
浇注
日期
护壁材料及深度(m)
桩周地质分布及持力层强度
实际嵌岩深度(m)及岩石名称
桩身外露长度(m) Nhomakorabea桩底直径(m)
桩侧桩底
水层分布
检测
日期
注:1、以上数据由施工单位提供,务必真实、准确，否则将对桩身混凝土完整性判定产生重要影响。2、施工桩长为本次检测桩顶测点至桩底的长度。
桩基础设计程成
基础工程课程设计（桩基础）-、桩基基本参数的确定1、设计采用钢筋混凝土预制方桩，断面400mmΧ400mm，以第四层粉质粘性土作为持力层。
承台埋深1.5m 。
承台高度1m，桩顶伸入承台0.05m。
钢筋保护层取70mm。
承台有效高度为：h0=1-0.07=0.93m=930mm。
2、桩长设计按照桩基规范，持力层为粉质粘土时，预制桩桩端入持力层深度不小于2倍桩径=2Χ400mm=800mm。
桩长：L=10m。
进入持力层2150mm ＞800mm。
3、材料桩：混凝土强度等级C30，配置HRB335级钢筋。
承台：混凝土强度等级C20，配置HRB335级钢筋。
4、单桩竖向承载力设计值R a的确定查阅相关文献规范，可知：对于淤泥质粘土q sik=10KPA；粘土q sik=40KPA，q pk=2000KPA；粉质粘土q sik =45KPA。
取桩打穿到粉质粘性土IV层，打穿深度为10m。
由公式Ra= q pk×Ap+U p∑q sik×Li=2000×0.4×0.4+4×0.4×（10×4.6+40×2.2+45×2.15）=689KN 5、桩数及平面布置1.确定桩的数量，间距和布置方式。
初步选桩根数为，F k=F/1.35=3000/1.35=2222n> F k /Ra=2222/689=3.22则取n=4根，按两排，每排两根桩布置，为方形承台布置。
桩距按《基础工程》表4—9查得，桩距S=3.0×bp=3.0×0.4=1.2 m承台边长：a=2×400+1200=2000mm承台埋深1.5m 。
承台高度1m，桩顶伸入承台0.05m。
钢筋保护层取70mm。
承台有效高度为：h0=1-0.07=0.93m=930mm。
二、验算桩基的承载力（1）承载力验算Q k=（F k+G k）/n=(2222+20Χ2Χ2Χ1.5)/4=620KN<689kNQ kmax=Q k+=620+(320/1.35+0.9Χ50/1.35) Χ1.2/(4Χ1.2Χ1.2)=676KN<1.2R aQ kmin= Q k-=620-(320/1.35+0.9Χ50/1.35) Χ1.2/(4Χ1.2Χ1.2)=563KN>0H1k=H k/n=50/1.35/4=9.25kN<R ha(2)沉降计验算。
桩基础算量表格
岩层工 程量 （m3)
水钻工程 量（m3）
墙体混凝 土工程量
（m3）
墙体模板 （m2)
0.00
0.00 0.00 2.00
0.00 1.76
0.48
0.00 0.00 0.95
0.00 1.82
0.34
0.00 0.00 0.75
0.00 2.76
0.25
0.00 0.00 0.80
0.00 2.75
4.80 1.92 0.70
9 2-T-9 TJ3
243.46 242.56 244.10
8.18 3.28 0.90
建设单位(签名）： 时间：
监理 公司
时 间：
条基收方记录表
施工单位：
单位
混凝土露 出长度 （m）
设计深度 H（m）
超深尺寸 H（m）
土方深 度
（m)
岩层深 度
（m）
水钻深度 砂岩（m)
243.71 240.51 244.10
1.30 0.40 3.20
6 2-T-6 TJ3
243.55 242.20 244.10
9.98 3.36 1.35
7 2-T-7 TJ3
243.68 242.98 244.10
6.48 2.59 0.70
8 2-T-8 TJ3
243.80 243.10 244.10
0.39
0.00 0.00 3.20
0.00 1.28
0.55
0.00 0.00 1.35
0.00 4.54
0.42
0.00 0.00 0.70
0.00 1.81
0.30
0.00 0.00 0.70
【桩基础计算】嵌岩灌注桩基计算表格
嵌岩桩单桩竖向承载力特征值计算工程名称：计算依据:广东省标准《建筑地基基础设计规范》DBJ15-31-2003计算公式：Ra=Rsa+Rr a+Rpa （10.2.4-1)计算参数：混凝土强度等级 C35桩身承载力=19887.59704KN钻孔编号：ZK1孔口标高：3.93m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK2孔口标高：3.83m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK4孔口标高：8.10m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK6孔口标高：8.10m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK7孔口标高：8.53m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK8孔口标高：8.44m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK9孔口标高：8.57m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK10孔口标高：8.48m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK12孔口标高：8.50m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK13孔口标高：8.82m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK14孔口标高：9.24m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK15孔口标高：9.17m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK16孔口标高：9.16m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK17孔口标高：9.21m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK18孔口标高：8.85m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK19孔口标高：9.08m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK20孔口标高：9.34m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK21孔口标高：9.04m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK22孔口标高：9.27m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK23孔口标高：9.27m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK24孔口标高：9.28m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK25孔口标高：9.13m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK26孔口标高：8.17m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK27孔口标高：9.33m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK28孔口标高：9.23m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK29孔口标高：8.12m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK36孔口标高：7.11m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK47孔口标高：7.30m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK51孔口标高：8.06m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK53孔口标高：7.43m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK56孔口标高：7.88m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK57孔口标高：8.17m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK58孔口标高：8.20m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK59孔口标高：8.19m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK60孔口标高：8.23m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK61孔口标高：8.15m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK62孔口标高：4.08m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK77孔口标高：4.29m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK78孔口标高：4.15m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK79孔口标高：4.14m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK80孔口标高：7.52m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK81孔口标高：5.19m0.00=8.75m 底板底标高-4.30m钻孔编号：ZK82孔口标高：4.13m0.00=8.75m 底板底标高-4.30m。
桩基础设计
桩基础设计一、选择桩的类型及几何尺寸1．桩的类型选用表1中A组数据作为计算数据，则有：基本组合：竖向力F=8000KN 弯矩M=700KN·m 水平力F’=800KN标志组合：竖向力Fk=6640KN 弯矩Mk=560KN·m由表2可知，最上部的地层为杂填土，不宜作为持力层，若采用方形浅基础，可以选择粉质粘土层作为持力层，假设基础埋深d=2.5m，且仅考虑竖向荷载的作用（标=8000kN，由计算结果可知，采用浅基础所需的基础尺寸>6*6m2，大于两桩之准组合）Fk间的间距，显然不适用于此法。
可采用深基础方案，选用钢筋混凝土预制桩，该场地位于西南某城市东郊，交通较便利，打入桩时噪音对人们的生活影响较小，且由顶层往下35m没有坚硬土层，有利于桩入土。
故综合上诉考虑，根据建筑物荷载特征和场地工程地质条件与环境条件，该工程适合采用深基础，初步确定采用用钢筋混凝土预制桩基。
2．桩尺寸的初步确定根据所给资料选择桩的类型为打入式预制桩，截面尺寸选400×400mm，选择第四层黄褐色粉土夹粉质粘土层为桩端持力层。
桩长全截面进入持力层的厚度不小于2d(d为桩径)，此处取3000mm>2d=800mm；桩尖伸入承台的长度不小于50mm，此处取60mm；桩尖的锥尖长度为(1.3～1.5)b(b为桩的边长)，取1.4b=1.4×400=560mm。
设承台埋深为2.5m；故桩身计算长度为：1500mm+3500mm+6500mm+3000mm=12000mm；桩身总长度为：12500mm+560mm+60=12620mm,近似取13m。
二、确定单桩竖向承载力由静力触探试验确定混凝土预制桩单桩竖向承载力标准值，按下式计算：Q uk =Q sk+Q pk=u∑q sik l i+αq sk A p=4×0.4×(70×5.5+50×3.5+80×3)+2500×0.4×0.4=1680kN故单桩竖向承载力特征值为：R a=Q u k/2=840K N三、确定桩数及平面布置1.桩的根数对于建筑物桩基础的桩数进行初步估计时，先不考虑承台土效应，可按下述方法初步估算桩数。
基础旋挖桩计算表(含详细公式)
合计
115.640
****楼旋挖桩计算表
挖桩土石方 C30桩芯体 （m3） 积(m3)
凿桩头/突 出桩顶0.6
（m3）
砼浇筑工程 量（m3）
保护层 厚度 （m）
桩顶进入
纵筋（kg）
承台高度
（m） 主筋长度 主筋根数 主筋直径 C级主筋重量
33.307 33.307
0.679
33.986 0.050 0.100 29.960 16.000 0.014 579.700
重量
埋声测管 根数
396.200 156.451 0.014 2.000 29.450 15.000 49.763 60.179 831.922 #NAME?
284.500 112.343 0.012 2.000 28.810 15.000 35.814 31.820 481.916 #NAME?
296.470 117.070 0.012 2.000 26.920 14.000 37.825 33.607 520.077 #NAME?
序号
桩位自 编号
桩基类型
承台类型
承台高度 （m）
建筑地坪 标高
自然地貌 标高
设计桩顶 标高
桩底标高
桩径 (m)
桩半径 （m）
桩长（m）
1 1# ZH12-2 CT-9 1.000 319.250 318.680 317.430 289.230 1.200 0.600 29.450 2 2# ZH09-3 CT-8 1.000 319.250 318.820 317.430 290.010 0.900 0.450 28.810 3 3# ZH10-2.5 CT-8 1.000 319.250 319.110 317.430 292.190 1.000 0.500 26.920 4 4# ZH10-2.5 CT-13 1.000 319.250 319.070 317.430 288.610 1.000 0.500 30.460
桩基桩长的计算
一、桩基的类别针对界溪段桥梁下部构造施工图中存在两类桩：端承桩和摩擦桩。
端承桩：桩基自身重及桩顶以上荷载由桩端持力层承受。
摩擦桩：桩基自身重及及桩顶以上荷载由桩基周身与岩土摩擦阻力承受。
二、单桩基桩长理论计算公式及相关参数表1、摩擦桩单桩承载力容许值计算公式：[Ra]=（1/2）*u*∑Qik*l i+Ap*QrQr=m0*K*[f ao]+k2*R*(h-3)式中：[Ra]——单桩轴向受压承载力容许值（KN），桩身自重与置换土重（当自重计入浮力时置换土重也计入浮力）的差值作为荷载考虑；u——桩身周长（m）Ap——桩端截面面积（㎡）n——土的层数（注：公式中未写出）Li——承台底面或局部冲刷线以下各土层的厚度（m），扩孔部分不计；Qik——与Li对应的各土层与桩侧的摩阻力标准值（kPa），宜采用单桩摩阻力实验确定，当无实验条件时按表5.3.3-1选用；Qr——桩端处土的承载力基本容许值（kPa），当持力层为砂石、碎石土时，若计算值超过下列值，宜采用：粉砂1000kP；细砂1150kP；中砂、粗砂、砾砂1450kP；碎石土2750kP；[f ao]——桩端处土的承载力基本容许值（kPa），按《公路桥涵地基及基础设计规范》第3.3.3条确定；h——桩端的埋置深度（m），对于有冲刷的桩基，埋深由一般冲刷线起算；对无冲刷的桩基，埋深由天然地面线或实际开挖后的地面线算起；h的计算值不大于40m，当大于40m时，按40m计算；k2——容许承载力随深度的修正系数，根据桩端处持力层土类按《公路桥涵地基及基础设计规范》3.3.4选用；K——桩端以上各土层的加权平均重度（kN/m3）,若持力层在水位以下且不透水时，不论桩端以上土层的透水性如何，一律取饱和重度；当持力层透水时，则水中部分土层取浮重度；R——修正系数，按表5.3.3-2选用；m0——清底系数，按表5.3.3-3选用。
表5.3.3-1 钻孔桩桩侧土的摩阻力标准值Qik注：挖孔桩的摩阻力标准值可参照本表采用。
CFG桩计算表
7#筏板持力层位于2-2土层正方形布桩CFG桩ZK108 d=500.000 耕植土淤泥0.0000.0000.0000.0000.0000.0000.5000.5001.2501.2501.0001.0001.5710.1960.0000.000455.53158.905514.4360.8501.000160.0000.125663706419.7479.10019.0001.000583.1471153.00强风化岩583.15持力层复合地基承载力特征值(kN)Ra=min[Ra,桩身强度]基础埋深为d（m）基础底面以下土重度γm 深度修正系数ηd fa=fspk+ηd*γm*（d-0.5）桩身所提供的单桩承载力Ra(c20)单桩承载力发挥系数λ桩间土承载力发挥系数β地基承载力特征值fsk 面积置换率m=d2/de2=πd2/4s2复合地基承载力特征值fspk=λmRa/Ap+β（1-m）fsk 桩身周长u(m)桩端面积Ap(m^2)单桩侧阻力特征值(kN) Qsia = u * qsi * li 桩侧土总摩侧阻力特征值(kN) ∑Qsia = u * ∑qsi * li 持力岩层总端阻力特征值(kN) Qpa = αp*qp * Ap 单桩竖向极限承载力特征值(kN) Ra = ∑Qsia + Qpa 桩身长度Li(m)桩侧磨阻力特征值qsia（kPa）桩端阻力特征值qpa（kPa）桩径d (m)桩间距s (m)桩端阻力发挥系数αpCFG桩ZK107 d=500.000 耕植土淤泥0.0000.0000.0000.0000.0000.0000.5000.5001.2501.2501.0001.0001.5710.1960.0000.000411.549157.080568.6280.8501.000160.0000.125663706449.2289.10019.0001.000612.6281153.00强风化岩612.633#CFG桩ZK014 d=500.000耕植土淤泥0.0000.0000.0000.0000.0000.0000.5000.5001.250 1.2501.000 1.000桩端阻力特征值qpa（kPa）桩径d (m)桩间距s (m)桩端阻力发挥系数αp 桩身所提供的单桩承载力Ra(c20)持力层复合地基承载力特征值(kN)Ra=min[Ra,桩身强度]桩身长度Li(m)桩侧磨阻力特征值qsia（kPa）复合地基承载力特征值fspk=λmRa/Ap+β（1-m）fsk 基础埋深为d（m）基础底面以下土重度γm 深度修正系数ηd fa=fspk+ηd*γm*（d-0.5）持力岩层总端阻力特征值(kN) Qpa = αp*qp * Ap 单桩竖向极限承载力特征值(kN) Ra = ∑Qsia + Qpa 单桩承载力发挥系数λ桩间土承载力发挥系数β地基承载力特征值fsk 面积置换率m=d2/de2=πd2/4s2桩间距s (m)桩端阻力发挥系数αp 桩身周长u(m)桩端面积Ap(m^2)单桩侧阻力特征值(kN) Qsia = u * qsi * li 桩侧土总摩侧阻力特征值(kN) ∑Qsia = u * ∑qsi * li 桩身长度Li(m)桩侧磨阻力特征值qsia（kPa）桩端阻力特征值qpa（kPa）桩径d (m)1.5710.1960.0000.000462.75758.905521.6610.8501.000160.0000.125663706423.6789.10019.0001.000587.0781153.00强风化岩587.08CFG桩ZK016 d=500.000 耕植土淤泥0.0000.0000.0000.0000.0000.0000.5000.5001.2501.2501.0001.0001.5710.1960.0000.000458.83058.905517.7340.8501.000160.0000.125663706单桩承载力发挥系数λ桩间土承载力发挥系数β地基承载力特征值fsk 面积置换率m=d2/de2=πd2/4s2桩身周长u(m)桩端面积Ap(m^2)单桩侧阻力特征值(kN) Qsia = u * qsi * li 桩侧土总摩侧阻力特征值(kN) ∑Qsia = u * ∑qsi * li 持力岩层总端阻力特征值(kN) Qpa = αp*qp * Ap 单桩竖向极限承载力特征值(kN) Ra = ∑Qsia + Qpa 桩身长度Li(m)桩侧磨阻力特征值qsia（kPa）桩端阻力特征值qpa（kPa）桩径d (m)桩间距s (m)桩端阻力发挥系数αp 深度修正系数ηdfa=fspk+ηd*γm*（d-0.5）桩身所提供的单桩承载力Ra(c20)持力层复合地基承载力特征值(kN)Ra=min[Ra,桩身强度]地基承载力特征值fsk面积置换率m=d2/de2=πd2/4s2复合地基承载力特征值fspk=λmRa/Ap+β（1-m）fsk基础埋深为d（m）基础底面以下土重度γm单桩侧阻力特征值(kN) Qsia = u * qsi * li桩侧土总摩侧阻力特征值(kN) ∑Qsia = u * ∑qsi * li持力岩层总端阻力特征值(kN) Qpa = αp*qp * Ap单桩竖向极限承载力特征值(kN) Ra = ∑Qsia + Qpa单桩承载力发挥系数λ桩间土承载力发挥系数β桩身周长u(m)桩端面积Ap(m^2)<2-2>粉质粘土<2-3>粉细砂<2-4>中粗砂<2-5>砾砂<2-6>角砾<3>粉质粘土2.0000.0000.0000.0000.00013.00015.00012.00016.00022.00025.00020.000240.000220.000280.000400.000550.000300.00047.1240.0000.0000.0000.000408.407<2-2>粉质粘土<2-3>粉细砂<2-4>中粗砂<2-5>砾砂<2-6>角砾<3>粉质粘土0.0000.0000.0000.0000.0008.90015.00012.00016.00022.00025.00020.000240.000220.000280.000400.000550.000300.0000.0000.0000.0000.0000.000279.602<2-2>粉质粘土<2-3>粉细砂<2-4>中粗砂<2-5>砾砂<2-6>角砾<3>粉质粘土2.2000.000 5.1000.0000.0009.00015.00012.00016.00022.00025.00020.000240.000220.000280.000400.000550.000300.00051.8360.000128.1770.0000.000282.743<2-2>粉质粘土<2-3>粉细砂<2-4>中粗砂<2-5>砾砂<2-6>角砾<3>粉质粘土0.7000.000 5.1000.0000.00010.00015.00012.00016.00022.00025.00020.000240.000220.000280.000400.000550.000300.00016.4930.000128.1770.0000.000314.1591510.10.0000.0000.000<4-2>强风化岩<4-3>中风化岩<4-4>微风化岩有效桩长0.0000.0000.00015.870.0000.0000.000800.0000.0000.0000.0000.0000.000。
