铸造焊接工艺解析
铸铁的焊接工艺
铸铁的焊接工艺铸铁是一种常见的工程材料，具有良好的可铸造性和机械性能，但其焊接难度较高。
铸铁的焊接工艺需要特别的注意和技术，以下是铸铁焊接工艺的一般流程和注意事项：1. 准备工作：在焊接铸铁前，需要对铸铁进行充分清洁和预处理。
清除铸铁表面的杂质、油脂和锈蚀物，并用合适的工具将焊接部位打磨光滑。
2. 选择合适的焊接方法：铸铁的焊接方法多种多样，常见的有手工电弧焊、氩弧焊和等离子焊等。
根据具体情况选择适合的焊接方法，以保证焊接质量和效果。
3. 制定焊接工艺参数：根据铸铁的材质和焊接要求，制定合适的焊接工艺参数，如焊接电流、电压、焊接速度等。
这些参数的选择应根据实际情况，并可在焊接过程中进行调整和优化。
4. 预热和后续退火处理：由于铸铁容易发生焊接变形和裂纹，为了减少热应力，一般需要对焊接部位进行预热。
预热温度一般在300-500摄氏度之间，可提高铸铁的可塑性和焊接质量。
焊接完成后，还需要进行后续的退火处理，降低残余应力和恢复材料的力学性能。
5. 选择合适的焊接材料：铸铁的焊接材料主要有铸铁焊条、铜合金焊条和铜铝焊条等。
根据具体应用场景和焊接要求，选择合适的焊接材料，以保证焊缝的强度和耐腐蚀性。
6. 控制焊接速度和电流：在焊接过程中，要控制焊接速度和电流，避免焊接速度过快或电流过大，造成铸铁的过热和过烧。
焊接速度应适中，电流应调整到适当的范围，保证焊接质量。
需要注意的是，由于铸铁本身的组织结构和化学成分的差异，不同种类的铸铁可能需要不同的焊接工艺和参数。
因此，在焊接铸铁前，最好进行焊接实验或咨询专业人员，以确定最佳的焊接工艺。
总的来说，铸铁的焊接工艺需要严格控制焊接温度、速度和材料选择等多个因素，并进行适当的预热和后续处理，才能保证焊接质量。
掌握正确的焊接方法和技术，能够有效地解决铸铁焊接中的问题，提高焊接质量和效率。
铸铁是一种广泛应用于工程领域的重要材料，具有优异的力学性能和耐磨性。
然而，铸铁的焊接工艺相对复杂，常常面临着一些问题，如裂纹、变形和气孔等。
不锈钢铸件焊接工艺
不锈钢铸件焊接工艺一、焊前准备1.清理：在焊接前，应彻底清理不锈钢铸件表面的氧化皮、油污、灰尘等杂质，以确保焊接质量。
2.预热：根据不锈钢铸件的材质和厚度，进行适当的预热处理，以降低焊接过程中的应力，防止裂纹的产生。
3.装配：确认铸件的位置和装配间隙，确保符合焊接要求。
二、焊接工艺参数选择1.焊接方法：根据具体的不锈钢铸件结构和材质，选择合适的焊接方法，如熔化极氩弧焊、激光焊等。
2.焊接电流和电压：根据所选的焊接方法和焊材，调整合适的焊接电流和电压，以确保焊接质量和效率。
3.焊接速度：适当地控制焊接速度，使焊接熔池保持稳定，防止气孔、夹渣等缺陷的产生。
三、焊接操作要点1.引弧：采用合适的引弧方式，如接触引弧或高频引弧，以避免引弧处出现裂纹或气孔。
2.焊接顺序：按照合理的焊接顺序进行焊接，避免铸件产生变形或裂纹。
3.填丝：选用合适的不锈钢焊丝，并进行适当的填丝操作，以保证焊缝的饱满和均匀。
4.收弧：收弧时应将弧坑填满，以避免弧坑处出现裂纹或气孔。
四、焊后处理1.冷却：焊接完成后，应进行适当的冷却处理，以降低铸件的应力。
2.打磨：对焊缝进行打磨，去除焊缝表面的氧化皮和杂质，使焊缝表面光滑整洁。
3.酸洗：根据需要，对不锈钢铸件进行酸洗处理，以去除表面污渍和氧化层。
4.检验：对焊接完成的铸件进行质量检验，检查是否存在裂纹、气孔等缺陷。
五、质量控制1.人员培训：对焊接操作人员进行定期的技术培训和考核，提高操作人员的技能水平。
2.材料控制：对不锈钢铸件所使用的材料进行严格的质量控制，确保材料的性能和质量符合要求。
3.工艺流程控制：制定严格的焊接工艺流程，并对每个环节进行监控和管理，确保工艺流程的执行质量。
铸锻成形与焊接工艺
（5）面罩 是为防止焊接时产生的飞溅、弧光的及其他辐射对焊工面部 与颈部的一种遮蔽的工具，有手持式和头盔式两种。
面罩上装有遮蔽焊接有害光线的护目 玻璃。为使护目玻璃不被焊接时的飞溅 损坏，可在外面加上两片无色透明的防 护白玻璃。有时为增加视觉效果可在护 目玻璃后加一片焊接放大镜
2．压力铸造 压力铸造——将熔融金属在高压下高速充型，并在压力下凝固而获
得铸件的方法
3．熔模铸造 熔模铸造——又称为失蜡铸造。它是用易熔材料（如蜡料）制成模
样，在模样上包覆若干层耐火涂料，制成型壳，熔出模样后经高温焙 烧，即可浇注的铸造方法
4.离心铸造 离心铸造——是将金属液浇入绕水平、倾斜或二式旋转的铸型，在离
焊条的直径指焊芯的直径，常用的直径有 1.6mm、2.0mm、2.5mm、3.2mm、4.0mm 、5.0mm、6.0mm等7种，长度范围为 200~550mm。
（3）焊钳 焊钳是用以夹 持焊条（或碳棒）并传导电 流进行焊接的工具。常用的 焊钳有300A、500A两种规格
（4）焊接电缆 焊接电缆的作用是传导焊接电流用的。焊接电缆的型号有 YHH型电焊橡胶套电缆和YHHR型电焊橡胶特软电缆
3．铸造的应用 应用广泛
二、砂型铸造 1．造型
造型——指用型砂及模样等工艺装备制造砂型的方法和过程。 （1）造型工具
（2）造型方法
造型方法通常 分为手工造型和 机器造型两大类
2．造芯 造芯——指制造型芯的过程。 型芯可以采用手工造芯，也可以采用机器造芯。单件或小批生产 大、中型回转体型芯时，可采用刮板造芯。手工造芯时主要采用型芯 盒造芯
浇包分为人力式和起重吊式两种
7．落砂、清理和检验
落砂是用手工或机械使铸件和型砂 （芯砂）、砂箱分开的操作过程。
铸钢焊接工艺
1 汽轮机用铸钢铸造是零件毛坯最常用的方法之一，具有一定形状和使用性能的铸件广泛用于机械制造，是现代大型工业的基础。
铸钢在强度和韧性比铸铁或其他铸件都优越，焊接性也良好，因此铸钢作为重要部件广泛用在汽轮机制造中。
不但铸钢作为部件占汽轮机结构占一定比重，而且，铸钢件的焊接和补焊又占有焊接工作的很大的工作量。
汽轮机汽缸、蒸汽室、主汽阀、调解阀容器部件都由铸钢制造。
诸如汽缸等盛汽容器部件内承受的压力和温度高，同时，工作状态承受着内、外压差，蒸汽流出的反作用力和各种连接管道热状态时对部件的作用力等，所以这些部件均要求具有足够的强度和刚度。
这就使扥部件壁厚、形状复杂、体积大，属于大型铸钢件。
铸钢的化学成分与轧材、锻件几乎完全相同，具有一定的力学性能，随着合金成分的增加具有相当的高温性能。
对高温下工作的铸件还必须具有一定持久强度和蠕变强度、良好的抗热疲劳性能和抗氧化性。
随着机组的工作参数不同，汽轮机铸钢件分别采用碳素铸钢、铬－钼铸钢、铬－钼－钒铸钢铬12％铸钢。
铬－钼钢的工艺性能、抗裂纹扩展性能和塑、韧性较鉻－钼－钒钢好，但鉻－钼－钒钢热强性较高。
随着超临界和超超临界汽轮机工作温度的进一步提高，发展并采用了改良型和新型鉻12％铸钢。
随着汽轮机的发展，作为重要部件的铸钢技术伴随着提高和进步。
近几年，改良型9%Cr钢的使用逐渐增多，而相应的焊接和铸钢件的补焊工作量明显增加。
铸钢与锻钢比较，在截面尺寸不很大，形状和热处理条件相似的情况下，铸钢和锻钢的力学性能大致相似。
铸钢的强度和塑性介于纵向和横向性能的变化范围之内，铸钢还有各向同性的优点。
但是随着铸钢件壁厚的增加，冶金缺陷如气孔、疏松、铸态组织等对力学性能的影响要比锻件更为突出，因此厚壁铸钢件尽管强度和锻件相似，但塑性和韧性要比锻件低。
对于大型铸钢件多采用正火、回火作为最终热处理的力学性能等级比同钢号的锻件低。
因此在设计选材和焊接必须给予考虑。
汽轮机铸缸件按使用材料性质可以分为碳素钢铸件、低合金钢铸件和高合金钢铸件。

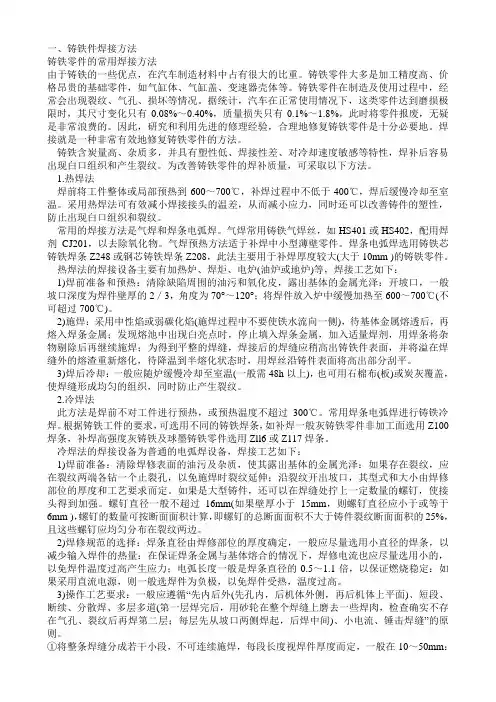

铸件的焊接
一、铸铁件焊接方法铸铁零件的常用焊接方法由于铸铁的一些优点，在汽车制造材料中占有很大的比重。
铸铁零件大多是加工精度高、价格昂贵的基础零件，如气缸体、气缸盖、变速器壳体等。
铸铁零件在制造及使用过程中，经常会出现裂纹、气孔、损坏等情况。
据统计，汽车在正常使用情况下，这类零件达到磨损极限时，其尺寸变化只有0.08%～0.40%，质量损失只有0.1%～1.8%，此时将零件报废，无疑是非常浪费的。
因此，研究和利用先进的修理经验，合理地修复铸铁零件是十分必要地。
焊接就是一种非常有效地修复铸铁零件的方法。
铸铁含炭量高、杂质多，并具有塑性低、焊接性差、对冷却速度敏感等特性，焊补后容易出现白口组织和产生裂纹。
为改善铸铁零件的焊补质量，可采取以下方法。
1.热焊法焊前将工件整体或局部预热到600～700℃，补焊过程中不低于400℃，焊后缓慢冷却至室温。
采用热焊法可有效减小焊接接头的温差，从而减小应力，同时还可以改善铸件的塑性，防止出现白口组织和裂纹。
常用的焊接方法是气焊和焊条电弧焊。
气焊常用铸铁气焊丝，如HS401或HS402，配用焊剂CJ201，以去除氧化物。
气焊预热方法适于补焊中小型薄壁零件。
焊条电弧焊选用铸铁芯铸铁焊条Z248或钢芯铸铁焊条Z208，此法主要用于补焊厚度较大(大于10mm )的铸铁零件。
热焊法的焊接设备主要有加热炉、焊炬、电炉(油炉或地炉)等，焊接工艺如下：1)焊前准备和预热：清除缺陷周围的油污和氧化皮，露出基体的金属光泽：开坡口，一般坡口深度为焊件壁厚的2／3，角度为70°～120°；将焊件放入炉中缓慢加热至600～700℃(不可超过700℃)。
2)施焊：采用中性焰或弱碳化焰(施焊过程中不要使铁水流向一侧)，待基体金属熔透后，再熔入焊条金属；发现熔池中出现白亮点时，停止填入焊条金属，加入适量焊剂，用焊条将杂物剔除后再继续施焊；为得到平整的焊缝，焊接后的焊缝应稍高出铸铁件表面，并将溢在焊缝外的熔渣重新熔化，待降温到半熔化状态时，用焊丝沿铸件表面将高出部分刮平。
铸件的焊接工艺
铸件的焊接工艺
铸件的焊接工艺一般分为以下几种：
1. 电弧焊接：包括手工电弧焊、埋弧焊和气保焊等。
适用于较大尺寸的铸件，能够提供较高的焊缝质量和强度。
2. 气焊：使用氧-乙炔或氧-煤气混合物燃烧的火焰加热铸件表面，并在预热、熔化和冷却过程中进行组织调整。
3. 感应焊接：通过高频感应电流在铸件焊缝附近产生热量，将铸件表面熔化并与填料金属融合。
4. 激光焊接：利用激光束在铸件焊缝附近产生高密度能量，将铸件表面熔化并进行焊接。
5. 焊锡焊接：使用焊锡和焊锡膏对铸件进行焊接，适用于小尺寸和精密铸件的连接。
不同铸件的材质和要求会影响选择焊接工艺的决策。
在进行铸件焊接前，还需要进行预处理、清除污染物和控制焊接过程参数等操作，以确保焊接质量和强度。
焊接和铸造技术的比较分析
焊接和铸造技术的比较分析焊接和铸造这两种技术，在制造业中都有着重要的地位。
两种技术各有所长，但在某些情况下也存在一定的竞争。
本文将从工艺流程、成本、质量和适用范围等方面进行比较分析。
一、工艺流程比较1、焊接技术的工艺流程焊接是将两个或以上的金属材料经过热加工或者焊接剂的作用，使之熔合在一起形成一个整体结构的工艺。
常见的焊接方法包括手工焊接，自动焊接，气体保护焊接和电弧焊接等。
一般来说，焊接的工艺流程相对简单，主要包括准备工作、表面处理、定位、固定、熔合和清理等几个环节。
2、铸造技术的工艺流程铸造是指将金属、非金属等材料，经过加热熔化之后，以铸型为模具，在内部注入特定的流动状态下的熔融态金属，经过冷却、凝固、断裂分离等工艺过程，使得材料充填铸型内部并形成所需形状和性能的工艺。
铸造的工艺流程相对复杂，一般包括：设计、模具制造、熔炼、充型、清理等环节。
二、成本比较1、焊接技术的成本焊接整体的成本相对较低。
不论是手工焊接还是机器焊接，都比较容易实现自动化和集成化。
此外，焊接技术所需的辅助设备，如电极和电源等，价值相对容易掌握。
因此，焊接技术的成本通常比较低。
2、铸造技术的成本铸造的成本相对较高。
首先，铸造制品的仿真过程比较复杂，需要进行多道工序，成本较高。
同时，铸造所需的模具制造成本也比较高。
由于铸造制品常常需要进行各种复杂的加工操作，所以铸造的成本通常比焊接的成本更高。
三、质量比较1、焊接技术的质量焊接的质量通常不容易受到外部环境的影响。
即使工作条件恶劣，无论是极端温度，还是气氛，也很少会对焊接产生影响。
此外，焊接也比较容易实现组装和拆卸，便于维修和更换。
2、铸造技术的质量铸造技术的主要特点是产量高且质量稳定。
尤其是精铸件，其质量可以比较好地控制。
另外，铸造产生的动态负荷也较小，具有良好的密封性。
铸造还常常用于制造大型件，其结构完整性和稳定性也比较好。
四、适用范围比较1、焊接技术的适用范围焊接可以适用于各种厚度，大小，形状和材质的金属构件的焊接工作。
金属材料成型工艺
金属材料成型工艺：基本要求与注意事项一、引言金属材料是工业制造中的重要组成部分，其成型工艺对于产品的质量、性能和外观都具有至关重要的影响。
本文将详细介绍金属材料的几种主要成型工艺，包括铸造、锻造、焊接、粉末冶金等，并阐述在金属制作成型和制作过程中需要注意的问题及工艺。
二、金属材料成型工艺1.铸造工艺：铸造是将熔融的金属倒入模具中，待其冷却凝固后形成所需形状的工艺。
铸造工艺适用于制造复杂形状的零件，但易产生气孔、缩孔等缺陷。
2.锻造工艺：锻造是将金属坯料放在砧铁上，通过冲击或压力使其变形，达到所需形状和尺寸的工艺。
锻造工艺适用于制造高强度、耐腐蚀的零件，但易产生变形和裂纹。
3.焊接工艺：焊接是通过高温或压力将两块金属连接在一起的工艺。
焊接工艺适用于制造大型或复杂的零件，但易产生热影响区和应力裂纹。
4.粉末冶金工艺：粉末冶金是将金属粉末在高温下烧结成型的工艺。
粉末冶金工艺适用于制造复杂形状、高精度和小批量零件，但成本较高。
三、金属制作成型和制作需要注意的问题及工艺1.材料选择：根据产品要求选择合适的金属材料，考虑其物理性能、化学成分、力学性能等因素。
2.模具设计：根据产品要求设计合理的模具结构，确保模具的强度、刚度和精度。
3.成型过程控制：严格控制成型过程中的温度、压力、时间等因素，确保产品达到预期的形状和尺寸。
4.质量检测：对成型后的产品进行质量检测，包括外观检查、尺寸检测、无损检测等，确保产品质量符合要求。
5.环境保护：在金属制作成型和制作过程中要注意环境保护，减少废气、废水、废渣的产生，降低能源消耗和碳排放。
6.生产效率：在保证产品质量的前提下，要尽可能提高生产效率，降低生产成本，提高市场竞争力。
四、结论金属材料成型工艺是工业制造中的重要环节，对于产品的质量、性能和外观具有决定性的影响。
在实际生产中，要根据产品要求选择合适的成型工艺，注意材料选择、模具设计、成型过程控制、质量检测、环境保护和生产效率等方面的问题，以确保产品的质量和生产的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸造焊接工艺解析
铸造焊接工艺是一种常见的金属加工技术，其通过熔化和熔接金属
材料的方式将两个或多个金属零件连接在一起。
这种工艺在制造业中
得到了广泛的应用，可以用来生产各种类型的产品，如机械零件、汽
车配件、建筑材料等。
本文将对铸造焊接工艺进行解析，介绍其原理、应用、优缺点以及进一步发展的趋势。
一、原理
铸造焊接工艺的原理可以简单概括为熔化和熔接两个主要过程。
首先，需要将待连接的金属零件加热至其熔点以上，使其表面熔化。
然后，在熔化的金属表面形成的熔池中，将另一个金属零件浸入并与之
熔接。
通过控制加热和冷却过程，使两个金属零件在熔接后形成坚固
的连接。
二、应用
铸造焊接工艺具有广泛的应用领域。
首先，在机械制造行业中，它
常用于制造大型机械零件，如发动机缸体、风力发电机箱等。
其次，
在汽车制造领域，铸造焊接被用于生产汽车发动机铸件、车体等。
此外，它还可以应用于建筑材料的制造，如钢结构的连接等。
三、优缺点
铸造焊接工艺具有一些明显的优点。
首先，它可以实现金属材料的
高效连接，大大提高了生产效率。
其次，与传统的焊接工艺相比，铸
造焊接可以在一次加工中完成整个连接过程，减少了加工步骤。
此外，由于熔化金属表面形成的熔池具有自洁能力，所以焊缝的质量较高。
然而，铸造焊接工艺也存在一些不足。
首先，它对金属材料的选择
有一定的限制，只适用于可熔化的金属材料。
其次，由于焊接时需要
加热金属零件到较高温度，所以会对材料的性能产生一定的影响。
此外，铸造焊接的设备和技术要求较高，对操作人员的技术水平有一定
要求。
四、发展趋势
随着制造业的发展和技术的进步，铸造焊接工艺也在不断发展。
首先，人们对金属材料的研究越来越深入，不断有新的材料被发现和应用。
这将进一步拓宽铸造焊接工艺的适用范围。
其次，随着电子技术
的发展，自动化和智能化设备将更多应用于铸造焊接工艺中，提高生
产效率和产品质量。
此外，精密铸造焊接工艺也在不断发展，可以实
现对微小零件的高精度连接。
总结起来，铸造焊接工艺是一种常见的金属加工技术，通过熔化和
熔接金属材料的方式实现金属零件的连接。
它在制造业中有广泛的应用，可以用来生产各种类型的产品。
虽然具有一些优缺点，但随着技
术的进步，铸造焊接工艺将会迎来更大的发展空间。
