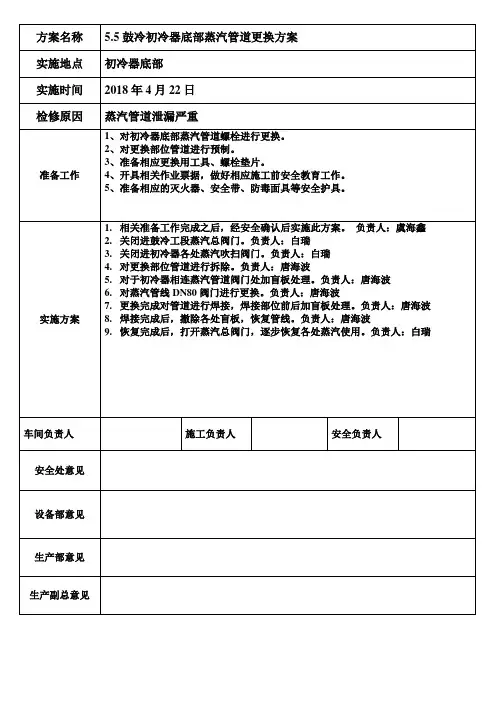

更换初冷器横管施工方案
初冷器蒸汽管道更换方案
1.相关准备工作完成之后，经安全确认后实施此方案。负责人：虞海鑫
2.关闭进鼓冷工段蒸汽总阀门。负责人：白瑞
3.关闭进初冷器各处蒸汽吹扫阀门。负责人：白瑞
4.对更换部位管道进行拆除。负责人：唐海波
5.对于初冷器相连蒸汽管道阀门处加盲板处理。负责人：唐海波
6.对蒸汽管线DN80阀门进行更换。负责人：唐海波
方案名称
5.5鼓冷初冷器底部蒸汽管道更换方案
实施地点
初冷器底部
实施时间
2018年4月22日
检修原因
蒸ቤተ መጻሕፍቲ ባይዱ管道泄漏严重
准备工作
1、对初冷器底部蒸汽管道螺栓进行更换。
2、对更换部位管道进行预制。
3、准备相应更换用工具、螺栓垫片。
4、开具相关作业票据，做好相应施工前安全教育工作。
5、准备相应的灭火器、安全带、防毒面具等安全护具。
7.更换完成对管道进行焊接，焊接部位前后加盲板处理。负责人：唐海波
8.焊接完成后，撤除各处盲板，恢复管线。负责人：唐海波
9.恢复完成后，打开蒸汽总阀门，逐步恢复各处蒸汽使用。负责人：白瑞
车间负责人
施工负责人
安全负责人
安全处意见
设备部意见
生产部意见
生产副总意见
初冷器换管技术协议施工方案
初冷器维修换管技术协议项目名称：更换初冷器换热管甲方：乙方：（以下简称甲方）就初冷器更换换热管等问题与（以下简称乙方）进行认真讨论和友好协商后，同意达成如下协议(本协议为商业合同不可分割的一部分，与合同同时生效，并具有相同的法律效力，本协议一式贰份，双方各执壹份)。
一、施工范围：1、拆除并更换两台初冷器下半段横管（2425根*2台），管子规格型号为φ38X3mm，长度为 4000mm。
拆装初冷器盖板，并更换全部盖板密封垫。
二、编制依据及原则1、根据甲方施工现场；2、据停产及生产工艺条件的要求；3、按一级防爆施工区域编制；4、GB150-1998《钢制压力容器》5、GB6222-86《工业企业煤气安装规程》6、JB2880-81《钢制焊接常压力容器技术条件》7、焦化机械设备工程安装验收规范（GB50390-2006）8、确保工程优质、按期完工；9、确保安全、文明施工。
三、甲、乙双方负责范围1、甲方负责为施工单位解决施工用水、电、气及初冷器换管所需管材。
2、乙方负责按甲方要求采购螺丝、垫片，并按技术要求进行拆装更换。
3、开工前甲方负责施工现场要达到三通一平，保证运输道路畅通，无障碍，并且提供设备、材料放置场地，组装场地。
4、施工动火前甲方根据化工区域相关安全规定封闭煤气的进出口和对设备进行蒸气吹扫和测试，经专业人员确认合格后办理相关动火手续。
5、施工过程中，乙方严格按甲方批准的施工方案进行施工，并接受甲方监督检查和指导，双方密切配合，互相协商，及时解决处理施工过程中出现的问题，确保施工顺利完工。
6、施工完成后有双方共同组织验收并签字确认。
四、施工方案1、施工现场布置1.1、施工区域拉好警戒线，并布置五牌一图，即工程概况牌、安全管理网络牌（注明电话）、安全文明施工牌、安全操作规程牌、施工进度网络牌和施工现场平面布置图。
1.2、危险部位挂好安全警示标志包括高空、临边、临孔（井）作业、机械及气焊（割）、电焊、施工用电、易燃易爆物品。
冷却管施工方案范文
冷却管施工方案范文1.方案设计：首先需要对冷却管施工的具体要求和条件进行调研和分析，包括施工地点、环境条件、施工时间等，然后根据这些条件进行方案设计，确定具体的冷却管施工方案。
2.材料准备：根据方案设计的要求，准备好需要使用的材料和工具，包括冷却管、连接件、绝缘材料、焊接设备、试压设备等。
同时，需要对材料和设备进行检查，确保其质量符合要求。
3.施工准备：在进行施工前，需要进行必要的施工准备工作，包括施工场地的平整和清理、施工材料和设备的摆放和调试、施工人员的培训等。
4.冷却管安装：根据方案设计的要求，进行冷却管的安装工作。
首先，需要根据设计要求进行冷却管的切割和尺寸测量，然后根据尺寸进行焊接和连接。
在焊接过程中，需要注意焊接技术和环境条件，确保焊接质量和焊接强度。
同时，在连接和焊接过程中，需要使用绝缘材料对冷却管进行绝缘处理，以确保冷却效果和安全性。
5.施工检查：在冷却管安装完成后，进行施工质量的检查和测试工作。
首先，需要对冷却管进行试压测试，以确认其密封性和耐压性能。
同时，还需要进行视觉检查和测量检查，以确保冷却管安装的质量和尺寸符合要求。
6.施工完工：施工完工后，需要进行整理和清理工作，将施工现场恢复到原状。
同时，还需要对施工过程进行总结和评估，以便后续的施工工作可以进行改进和优化。
以上是冷却管施工方案的基本步骤，根据具体的施工要求和条件，还可以进行一些细节的调整和改进，以确保施工质量和工期的控制。
同时，在施工过程中，需要注意安全和环保方面的要求，采取必要的措施和设施，以确保施工过程的安全性和环保性。

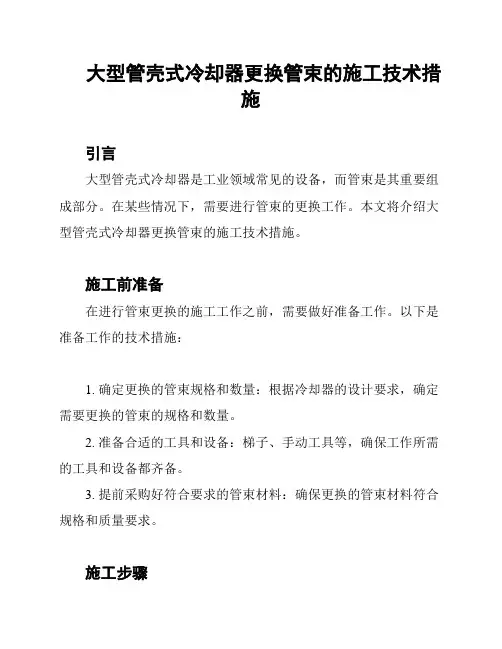

大型管壳式冷却器更换管束的施工技术措施
大型管壳式冷却器更换管束的施工技术措施引言大型管壳式冷却器是工业领域常见的设备，而管束是其重要组成部分。
在某些情况下，需要进行管束的更换工作。
本文将介绍大型管壳式冷却器更换管束的施工技术措施。
施工前准备在进行管束更换的施工工作之前，需要做好准备工作。
以下是准备工作的技术措施：1. 确定更换的管束规格和数量：根据冷却器的设计要求，确定需要更换的管束的规格和数量。
2. 准备合适的工具和设备：梯子、手动工具等，确保工作所需的工具和设备都齐备。
3. 提前采购好符合要求的管束材料：确保更换的管束材料符合规格和质量要求。
施工步骤在进行管束更换的施工工作时，需要按照以下步骤进行：1. 停机检查和安全措施：在进行任何施工工作之前，确保冷却器已停机，并采取必要的安全措施，如断电、排除介质等。
2. 拆除旧管束：使用适当的工具，将旧管束逐个拆除，并妥善处理废弃管束。
3. 清洗管道和壳体：将管道和壳体彻底清洗，确保没有残留物和污垢。
4. 安装新管束：按照冷却器的设计要求，将新管束逐个安装到相应的位置上。
5. 检查和测试：安装完新管束后，进行必要的检查和测试，确保管束安装正确并能正常运行。
6. 收尾工作：完成检查和测试后，清理现场，按照要求进行相关记录和报告。
施工注意事项在进行管束更换的施工工作时，需要注意以下事项：1. 安全第一：施工过程中要严格遵守相关安全操作规程，确保工作人员的安全。
2. 管束材料的质量：选择符合要求的管束材料，确保其质量可靠。
3. 安装精度要求：安装新管束时，要确保精度到位，避免出现漏水等问题。
4. 检查和测试要充分：安装完新管束后，要进行充分的检查和测试，确保其正常工作。
5. 文档记录与报告：按照规定要求，做好施工过程的记录和报告。
结论大型管壳式冷却器更换管束的施工技术措施对于确保设备的正常运行至关重要。
通过准备工作和按照正确的施工步骤进行操作，可以有效地完成管束更换工作，并确保管束的质量和安全性。
化产车间初冷器上段喷洒管更换安全措施
初冷器上段喷洒管更换安全措施审批表主管副总经理：总工程师：生产调度室：安全管理部：消防部门：技术管理部：车间主任：车间安全副主任：编制人员：施工地点：化产一车间冷鼓工段影响区域：化产一车间初冷器区域施工内容：对冷鼓工段初冷器部分上段喷洒管进行更换。
安全负责人：施工负责人：措施贯彻人：施工过程中危险辨识：说明：图中阀门粗实线位置为加装处；盲端粗实线位置为拆除法兰盖位置（做泄压孔用）。
施工方案：1.施工时间选择在上段喷洒泵停止运行时进行（关闭泵的方法为先关闭出口阀门，再停止泵的运行）；2.关闭初冷器二层平台处上段喷洒阀门；3.根据示意图在上段喷洒各支管路阀门前加装盲板；4.拆除示意图中上段喷洒液主管路两端法兰盖，作业施工时的泄压孔。
5.根据示意图在泵出口阀门后法兰处加装盲板。
6.用扫帚对地面放出的液体进行清扫，并用石粉对施工点下方油污进行覆盖。
7.清理覆盖完毕，对需更换管路动火进行更换。
8.更换完毕，恢复拆除法兰盖及加装的盲板。
9.开启上段喷洒泵对更换管路进行试漏。
10.试漏合格后通知施工负责人，对施工质量进行确认。
11.在确认无误后清理现场，离开。
安全注意事项：1、所有施工人员劳保用品必须穿戴齐全。
2、施工现场放置两台灭火器备用。
3、施工全程利用煤气检测仪检测煤气含量，一旦报警立即停止施工。
4、抽堵盲板作业前一天需安排施工人员利用黄油对抽堵盲板处螺栓进行涂抹黄油。
5、本次更换管路施工作业为高处作业，作业过程中需配置安全带。
安全带挂在上段喷洒主管上。
6、在梯子上施工时，应设专人扶梯、监护。
电焊安全措施：1、作业前应对电焊工具进行认真检查，检查项目如下：1).电焊机绝缘性能是否良好；2).电源线及电焊机引出线绝缘层有无破损老化、导线裸露的情况；3).电焊机一、二次侧接线柱有无松动、严重烧伤的情况；4).电焊钳及电焊专用手套有无破损漏电的可能，不合格者禁止使用。
2、不得使用胶皮有破损的电线，防止电火花产生。
化产初冷器换管维修施工方案及安全措施
化产初冷器换管维修工程安全施工方案编制：审核：日期：*****公司一、施工概况本次施工对化产二车间5#初冷器进行换热管更换，由**公司施工。
施工时间50天。
主要施工内容及时间：二、施工程序施工准备壳体内蒸汽吹扫拆除水箱盖壳体内通风后空气检测拆除原有换热管安装新换热管气密性试验安装水箱盖竣工验收。
三、施工步骤及安全措施3.1施工准备设备及安全器具准备3.2、办理各项进场手续及员工培训①办理进场许可。
②员工进场前培训，进场前培训包括公司级和车间级及培训人员考试。
3.3、施工现场布置①施工区域拉好警戒线.②施工现场要配置8㎏干粉灭火器不少于4台，不少于两条消防水带，并设立消防通道。
③氧气乙炔瓶放置应与施工动火区域的距离要大于10米，且两瓶间距大于5米，乙炔瓶设防回火装置。
3.4防护措施①在初冷器下方的循环液槽及煤气水封,使用防火布覆盖，与周围其他设备有效隔绝,防止火花溅落及高空坠物。
②初冷器下方煤气水封阀门及法兰处再用防火布缠绕覆盖。
③煤气阀门处，用防火布单独覆盖防护。
④下方循环液槽的每个阀门及法兰处，都用防火布缠绕覆盖。
⑤整个施工过程中，下方人孔处始终使用轴流风机进行通风换气，做好现场及设备气体分析。
3.5由车间将与初冷器连接的煤气、脱硫液等介质管道堵盲板；从初冷器本体蒸汽管道通入蒸汽，对初冷器内部进行吹扫（约48小时），使焦油等杂质与换热管分离落入初冷器下方，施工结束后由施工单位清理干净。
四、施工措施4.1蒸汽吹扫达到要求后，打开初冷器所有人孔进行通风换气（约12小时），施工人员在进入初冷器内部前，进行气体含量检测（氧含量在19.5%-23%）。
4.2拆除水箱盖①在初冷器外部使用吊笼进行拆除作业。
②水箱盖螺栓长期处于潮湿环境中，严重锈蚀，在拆卸时优先使用电动扳手拆卸螺栓，电动扳手无法拆卸的使用气割切割作业，进行气割操作时，为防止火星及旧螺栓掉落，制作活动防护罩，置于操作层面内，使火星及旧螺栓落入挡板内，作业时两人进行操作，现场必须准备灭火毯。
冷换设备检修施工方案
冷换设备检修施工方案一、施工目标和背景冷换设备是一种在工业生产环境中广泛使用的重要设备，主要用于冷却工艺过程中的热交换。
随着使用时间的增长，设备的性能会逐渐下降，需要进行定期的检修和维护，以确保其正常运行和长期使用。
本施工方案的目标是制定一套完善的冷换设备检修方案，以确保设备的性能和安全性，并提高设备的使用寿命。
二、施工计划和步骤1.施工准备(1)收集设备的使用记录和故障报告，了解设备的性能和问题所在。
(2)根据设备的规格和使用情况，准备所需的工具、备件和材料。
(3)检查施工现场并制订安全措施和应急预案。
2.设备拆卸(1)关闭设备的主电源和进出口阀门，并进行安全标识。
确保设备是处于停止状态。
(2)将设备的进出口管道进行排空、减压处理。
(3)拆卸设备的外壳和密封件，注意保存好拆卸下来的零部件，以备后续的维修和更换。
(4)清理设备的内部和外部，包括滤网、换热管道和风道等。
3.设备检修(1)对设备的零部件进行检查，包括换热器、压力容器、泵和阀门等。
(2)检查设备的密封性能和损坏情况，如有需要，进行更换或修复。
(3)清洗设备的滤网和传热表面，确保其完全清洁并无堵塞。
(4)检查设备的管道连接和支撑结构，如有需要，进行调整和修复。
(5)测试设备的运行性能，包括冷却效果和压力保持等。
4.设备组装和调试(1)根据设备的拆卸记录和步骤，进行零部件的组装和安装。
(2)确保设备的连接紧固和密封性能符合要求。
(3)定期加注设备所需的冷却介质，并排除可能存在的气体和杂质。
(4)将设备的进出口管道重新连接，并进行泄漏检测和压力测试。
(5)启动设备，并进行试运行和调试，验证设备的性能和运行正常。
三、安全措施和应急预案1.安全措施(1)提前通知相关人员，并进行施工区域的封锁和警示标识。
(2)配备专业的施工人员，提供必要的培训和个人防护装备。
(3)确保施工现场的通风和照明条件良好，避免发生意外事故。
(4)对设备的高温、高压等危险因素进行评估和控制，确保施工过程中的安全。
FN3828M横管式煤气初冷器吊装方案施工安全措施
FN3828m2横管式煤气初冷器吊装方案、施工安全措施一、由于该设备离开设备基础较远且较高较重，因此采取分体（四段）倒运至安装地点。
二、倒运时采用50吨吊机设备，30吨拖板车装设备分四次倒运至安装地点。
三、设备运至基础旁后，采用130吨吊机先把设备从拖板车上吊下，放在平地上，然后逐段吊装就位。
四、安装制作顺序：检验基础平台—设备部件运至施工现场—采用130吨汽车吊吊装就位—吊装基础板（垫好垫铁）—吊装器体底部和换热段—（较正垂直度焊好基础压板紧固好螺栓）—吊装换热段二和器体中部—壳体焊接—吊装换热段三—壳体焊接一吊装换热段四）—壳体焊接—器体顶部—壳体焊接—校正垂直度—焊接结束—安装换热管胀管—气密性试验—组装管箱盖—水压试验—涂刷防腐油漆—交工验收。
五、本工程主要施工机具如下：1、130吨汽车吊1台2、50吨汽车吊1台3、30吨拖板车1台4、1.5吨卷扬机2台5、ZX5—500电焊机4台6、水压机1台7、角向磨光机2台8、其他附件六、设备分段倒运至安装地点后，分四段逐段安装就位，先是底段安装焊接固定在设备底板上，其余三段安装对接时，作业人员在设备内部焊接作业，不会对生产区产生不安全因素。
七、高空作业时，必须搭好脚手架或采用其他防止坠落的措施，脚手架上的跳板一定要将二端绑牢，不准出现翘头板，在跳板与设备本体之间采用石棉板遮挡。
八、经过现场勘测，目前西南风较为普遍，可以电焊等（动力）作业，因所产生火花飘落在大道或草坪上，不会对生产区域产生不安全因素，如果风向发生变化，施工方停止电焊等（动火）作业，干不需动火的工作。
九、现场喷水处理，由业主方负责委派相关人员现场监督，一旦发现异常情况及时报告相关部门，采取一定的措施妥善处理。
十、施工方一定做到早出工，晚收工，中间一旦出现大风可适当休息，尽量降低不安全因素。
无锡市焦化煤气设备有限公司2011年3月22日现场安全施工措施由于该设备安装地点在焦化回收车间，有煤气及其它易燃易爆气体在运行，因此，安装施工单位必须与建设单位共同配合，做好安全生产的一切措施，严格运行确保安全，具体措施如下：一．施工现场工地负责人及施工人员必须认真学习和熟悉有关施工安全操作规程，在现场施工由施工负责人组织督促施工人员学习，执行施工安全规程。
