盐雾试验评级标准
盐雾试验判定标准及参数表
盐雾试验判定标准及参数表
盐雾试验的判定标准及参数表通常包括以下内容：
1.试验温度：盐雾试验的试验温度通常为35℃左右，但也可以根据产品特
性和试验要求进行调整。
2.盐溶液浓度：盐雾试验所使用的盐溶液浓度通常为5%的氯化钠盐水溶
液，也可以根据产品特性和试验要求进行调整。
3.盐雾沉降率：盐雾沉降率是盐雾颗粒在单位时间内沉降到被测表面的沉
积量，通常以毫升/小时为单位。
根据产品特性和试验要求，盐雾沉降率可以在1~2ml/80cm2·h之间进行调整。
4.试验时间：盐雾试验的试验时间可以根据产品特性和试验要求进行调
整，但通常以24小时为一个周期，每个周期内至少进行48小时的喷雾
试验。
5.判定标准：盐雾试验的判定标准通常包括以下内容：
a. 外观评级：对被测表面的外观进行评估，包括颜色变化、腐蚀程度、产物沉积等。
评级方法包括目视法和测量法，如ISO 10289-1999标准中规定了金属基体上金属和其他无机覆盖层的经腐蚀试验后的试样和试件的评级方法。
b. 腐蚀面积占比：通过对被测表面进行拍照、测量等手段，计算出腐蚀面积所占的比例。
根据腐蚀面积占比的大小，可以将腐蚀程度分为不同的等级，如1级、2级、3级等。
c. 失光程度：通过测量被测表面的光泽度，评估失光程度。
失光程度可以反映产品在使用过程中的耐候性和美观程度。
d. 其他性能指标：如涂层附着力、硬度等其他性能指标也可以作为盐雾试验的判定标准。
总之，盐雾试验的判定标准及参数表是根据产品特性和试验要求而定的，需要结合具体情况进行制定。
盐雾试验评级标准
盐雾试验评级标准
评级标准：按GB/T6461-2002标准进行评级
1、保护评级Rp=3（2-logA）
式中：Rp——化整到最接近的整数，如下表1所示；
A——基体金属腐蚀所占总面积的百分数。
表1
缺陷面积(A/%)
评级Rp或Ra
无缺陷
10
0＜A≤
9
＜A≤
8
＜A≤
7
＜A≤
6
＜A≤
5
＜A≤
4
B
很难看得见，甚至看不见的覆盖层腐蚀所致的发暗
C
阳级性覆盖层的腐蚀产物
D
阴级性覆盖层的腐蚀产物
E
表面点蚀（腐蚀坑可能未扩展到基体金属）
F
碎落、起皮、剥落
G
鼓泡
H
开裂
I
龟裂
J
鸡爪状或星状缺陷
＜A≤10
3
10＜A≤25
2
25＜A≤50
1
5பைடு நூலகம்＜A
0
2、外观评级Ra
按如下项目进行外观评级：
a）用表2给定的分类确定的缺陷类型；
b）用表1所列的等级10-1确定的受某一缺陷影响的面积；
c）对破坏程度的主观评价，例如：
vs=非常轻微，s=轻度，m=中度，x=重度
表2
A
覆盖层损坏所致的斑点和（或）颜色变化（与明显的基体金属腐蚀产物的颜色不同）
盐雾试验判定标准划叉

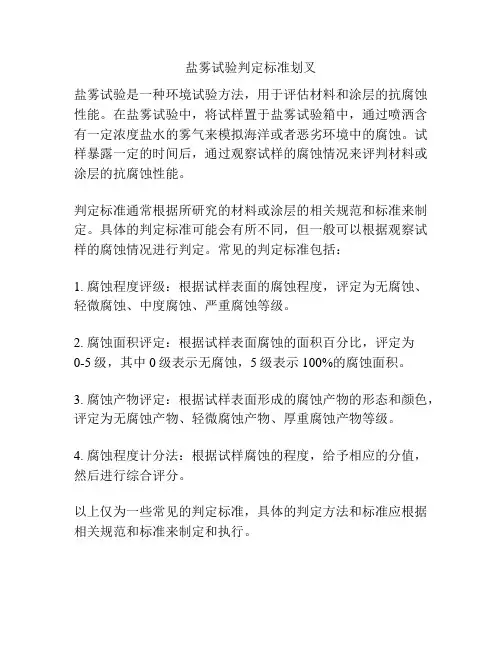

盐雾试验判定标准划叉
盐雾试验是一种环境试验方法，用于评估材料和涂层的抗腐蚀性能。
在盐雾试验中，将试样置于盐雾试验箱中，通过喷洒含有一定浓度盐水的雾气来模拟海洋或者恶劣环境中的腐蚀。
试样暴露一定的时间后，通过观察试样的腐蚀情况来评判材料或涂层的抗腐蚀性能。
判定标准通常根据所研究的材料或涂层的相关规范和标准来制定。
具体的判定标准可能会有所不同，但一般可以根据观察试样的腐蚀情况进行判定。
常见的判定标准包括：
1. 腐蚀程度评级：根据试样表面的腐蚀程度，评定为无腐蚀、轻微腐蚀、中度腐蚀、严重腐蚀等级。
2. 腐蚀面积评定：根据试样表面腐蚀的面积百分比，评定为
0-5级，其中0级表示无腐蚀，5级表示100%的腐蚀面积。
3. 腐蚀产物评定：根据试样表面形成的腐蚀产物的形态和颜色，评定为无腐蚀产物、轻微腐蚀产物、厚重腐蚀产物等级。
4. 腐蚀程度计分法：根据试样腐蚀的程度，给予相应的分值，然后进行综合评分。
以上仅为一些常见的判定标准，具体的判定方法和标准应根据相关规范和标准来制定和执行。
盐雾试验检验标准等级
盐雾试验检验标准等级一、背景介绍盐雾试验是一种常用的环境耐久性测试方法，用于检验材料、零部件、涂层等在盐雾腐蚀环境下的耐受能力。
盐雾试验检验标准等级是评估产品抗盐雾腐蚀性能的重要指标之一，不同的标准等级代表着产品在盐雾环境中的不同耐受能力。
下面将详细介绍盐雾试验检验标准等级的相关内容。
二、盐雾试验检验标准等级分级1.等级I：产品经盐雾试验后，无明显的腐蚀迹象，表面完好无损。
2.等级II：产品经盐雾试验后，轻微腐蚀，但未造成功能损坏。
3.等级III：产品经盐雾试验后，出现较显著的腐蚀，功能略有损坏。
4.等级IV：产品经盐雾试验后，腐蚀严重，功能受到明显影响。
5.等级V：产品经盐雾试验后，腐蚀严重，功能无法正常使用。
三、盐雾试验检验标准等级的影响因素1.材料：材料的种类、质量对盐雾试验检验标准等级有重要影响，耐腐蚀性能好的材料容易获得较高标准等级。
2.表面处理：表面处理的质量也是影响盐雾试验检验标准等级的关键因素，良好的表面处理能够提高产品的抗腐蚀能力。
3.设计结构：产品的设计结构是否合理，是否容易积聚盐雾等因素也会对标准等级产生影响。
4.环境条件：盐雾试验的环境条件如温度、湿度等也会对检验标准等级有一定影响。
四、盐雾试验检验标准等级的应用领域盐雾试验检验标准等级广泛应用于航空航天、汽车制造、海洋工程、电子设备等领域。
通过盐雾试验检验标准等级的评定，可以为产品的设计和生产提供参考，帮助提高产品的抗腐蚀性能。
五、总结盐雾试验检验标准等级是评估产品在盐雾环境下抗腐蚀能力的重要指标，具有重要的应用价值。
了解不同等级对产品的影响以及提高产品抗腐蚀性能的方法，对产品质量的提升具有积极意义。
希望通过本文的介绍，读者能够更全面地了解盐雾试验检验标准等级的相关知识。
盐雾试验等级判定标准最新
盐雾试验等级判定标准最新盐雾试验是一种常用的环境试验方法，用于评估材料或产品的腐蚀性能，特别是对于防护性能要求较高的工业产品来说更为重要。
在不同的领域，盐雾试验等级的判定标准也有所不同，针对不同类型的产品会有相应的评定标准。
本文将介绍一些常见的盐雾试验等级判定标准，以帮助相关领域的工程师和研究人员更好地了解和应用这些标准。
地下工程盐雾试验等级判定标准地下工程中使用的钢结构产品通常需要经过盐雾试验，以确保其耐久性和防腐性能。
根据相关标准，地下工程中的钢结构产品的盐雾试验等级通常按照以下标准来划分：•C1等级：对应于盐雾试验时间为24小时，产品表面无锈斑或锈蚀。
•C2等级：对应于盐雾试验时间为48小时，产品表面无锈斑或锈蚀。
•C3等级：对应于盐雾试验时间为96小时，产品表面无锈斑或锈蚀。
•C4等级：对应于盐雾试验时间为192小时，产品表面无锈斑或锈蚀。
汽车行业盐雾试验等级判定标准在汽车行业中，盐雾试验是评估汽车表面涂装和防腐性能的重要手段之一。
根据汽车行业的相关标准，汽车涂装的盐雾试验等级通常按照以下标准来划分：•F1等级：对应于盐雾试验时间为48小时，涂装表面无明显异常。
•F2等级：对应于盐雾试验时间为96小时，涂装表面无明显异常。
•F3等级：对应于盐雾试验时间为192小时，涂装表面无明显异常。
•F4等级：对应于盐雾试验时间为500小时，涂装表面无明显异常。
电子产品盐雾试验等级判定标准对于电子产品来说，盐雾试验是确保其电气性能和外观质量的重要测试项目。
根据电子行业的相关标准，电子产品的盐雾试验等级通常按照以下标准来划分：•E1等级：对应于盐雾试验时间为24小时，产品电气性能正常，表面无异常。
•E2等级：对应于盐雾试验时间为48小时，产品电气性能正常，表面无异常。
•E3等级：对应于盐雾试验时间为96小时，产品电气性能正常，表面无异常。
•E4等级：对应于盐雾试验时间为192小时，产品电气性能正常，表面无异常。
盐雾试验分级标准是什么
盐雾试验分级标准是什么1. 介绍盐雾试验是一种常用于测试材料或涂层耐腐蚀性能的实验方法，主要用于模拟物品在恶劣环境下的耐久性。
盐雾试验分级标准是对盐雾试验结果的定量评价，通过分级标准可评估材料的抗腐蚀性能和耐久性，为产品质量控制提供依据。
2. 盐雾试验分级标准的内容盐雾试验分级标准主要包括以下几个方面： - 试验条件：盐雾试验通常在一定温度、湿度条件下进行，常见的条件包括35°C的恒温恒湿试验箱中进行。
- 试验周期：根据产品的使用环境和要求，盐雾试验的周期可以设置为不同的时间长短，通常为24小时、48小时、96小时等。
- 评定标准：使用不同等级的盐雾试验室对产品进行测试，根据试验后的腐蚀程度对产品进行评定，分为不同等级。
3. 盐雾试验分级标准的等级根据不同行业和产品的要求，对盐雾试验的分级标准也有差异，一般分为以下几个等级： - 等级Ⅰ：优秀等级，产品表面无锈斑、脱落、起泡等现象。
- 等级Ⅱ：良好等级，产品表面仅有轻微锈斑或脱落。
- 等级Ⅲ：一般等级，产品表面出现较多锈斑或脱落现象。
- 等级Ⅳ：较差等级，产品表面大面积出现锈斑、脱落现象。
- 等级Ⅴ：很差等级，产品表面大面积锈蚀、脱落，严重影响产品外观和性能。
4. 应用范围盐雾试验分级标准广泛应用于汽车、航空航天、电子、建筑等行业的产品质量控制，能够为产品提供合格性评估和改进方向。
通过严格的盐雾试验和分级标准，能够确保产品在各种恶劣环境下具有良好的耐腐蚀性能和耐久性。
5. 结论盐雾试验分级标准是对产品耐腐蚀性能的定量评价，通过科学的盐雾试验和标准分级，能够为产品质量控制提供有效参考，帮助生产厂家提高产品质量、延长产品使用寿命，促进产业健康发展。
盐雾试验标准等级及判定方法讲解
盐雾试验标准等级及判定方法讲解1. 盐雾试验的概述盐雾试验是一种检验金属和非金属材料耐腐蚀性能的常用方法。
通过模拟盐雾环境，可评估材料的耐腐蚀程度，对产品质量和可靠性具有重要意义。
2. 盐雾试验的标准等级盐雾试验的标准等级一般分为几个等级，常见的包括：•NS等级：通常代表未经过盐雾试验的材料。
•SS等级：代表短时间盐雾暴露后的材料。
•S等级：代表短周期盐雾暴露后的材料。
•C等级：代表中程盐雾暴露后的材料。
•CC等级：代表中等盐雾暴露后的材料。
•B等级：代表严酷盐雾暴露后的材料。
3. 盐雾试验的判定方法盐雾试验的判定方法主要是通过观察材料表面的腐蚀情况来评定。
常见的判定标准包括：•无锈斑：材料表面无锈斑或锈斑极少，不影响外观和功能。
•轻微浅锈：有轻微锈斑，但不影响使用功能。
•中等锈斑：锈斑程度较重，但未达到严重影响使用的程度。
•重度锈斑：锈斑非常严重，已经影响到产品的使用寿命和外观。
4. 盐雾试验的注意事项在进行盐雾试验时，需要注意以下几点：•环境控制：保持试验环境的恒温恒湿，确保测试结果准确可靠。
•样品准备：样品的准备和处理要符合标准要求，确保测试结果的可比性。
•试验时间：根据不同等级的要求确定试验时间，不能过短或过长影响结果。
•数据记录：及时记录试验结果，确保数据可追溯性和结果准确性。
5. 结语盐雾试验是一项重要的材料耐腐蚀性能评估方法，了解标准等级和判定方法对于产品质量控制和可靠性评估至关重要。
在进行盐雾试验时，严格遵守标准要求，确保测试结果的准确性和可靠性，为产品质量提供有力支持。
盐雾试验分级标准
盐雾试验分级标准
盐雾试验是一种常用的环境试验方法，用于评估材料或涂层在盐雾环境中的耐
蚀性能。
根据试验结果的不同，盐雾试验可以分为不同的级别，用于评定材料或涂层的耐蚀性能等级。
本文将介绍盐雾试验的分级标准，帮助读者更好地理解盐雾试验和结果评定。
1. 试验环境
盐雾试验一般在盐雾试验箱中进行，试验箱中通过盐水溶液喷雾形成盐雾环境。
试验箱中的温度、湿度和盐水浓度等参数可以根据具体标准或试验要求进行设定。
2. 分级标准
根据盐雾试验结果，通常将材料或涂层的性能分为以下几个等级：
2.1 无腐蚀
材料或涂层表面未出现任何腐蚀迹象，不变色、不起泡、不腐蚀等现象。
2.2 轻微腐蚀
材料或涂层表面仅出现细小的表面腐蚀斑点，但不影响材料或涂层的整体性能。
2.3 中度腐蚀
材料或涂层表面出现较大面积的腐蚀斑点，但仍未腐蚀到基材，对材料或涂层
的性能有一定影响。
2.4 严重腐蚀
材料或涂层表面出现大面积腐蚀，严重影响材料或涂层的性能，可能导致材料
失效。
3. 结论
盐雾试验分级标准对材料或涂层的耐蚀性能评定具有重要意义，通过对盐雾试
验结果的分级，可以更好地评估材料或涂层在腐蚀环境中的表现。
不同级别的腐蚀情况将直接影响材料的使用寿命和性能表现，因此在实际工程中，对盐雾试验结果的分级标准应该引起重视，以确保材料具有足够的耐蚀性能。
以上就是关于盐雾试验分级标准的介绍，希望对读者有所帮助。
盐雾试验评级标准
50＜A
0
2、外观评级Ra
按如下项目进行外观评级：
a）用表2给定的分类确定的缺陷类型；
b）用表1所列的等级10-1确定的受某一缺陷影响的面积；
c）对破坏程度的主观评价，例如：
vs=非常轻微，s=轻度，m=中度，x=重度
表2
A
覆盖层损坏所致的斑点和（或）颜色变化（与明显的基体金属腐蚀产物的颜色不同）
B
很难看得见，甚至看不见的覆盖层腐蚀所致的发暗
C
阳级性覆盖层的腐蚀产物
D
阴级性覆盖层的腐蚀产物
EHale Waihona Puke 表面点蚀（腐蚀坑可能未扩展到基体金属）
F
碎落、起皮、剥落
G
鼓泡
H
开裂
I
龟裂
J
鸡爪状或星状缺陷
盐雾试验评级标准
评级标准：按GB/T6461-2002标准进行评级
1、保护评级Rp=3（2-logA）
式中：Rp——化整到最接近的整数，如下表1所示；
A——基体金属腐蚀所占总面积的百分数。
表1
缺陷面积(A/%)
评级Rp或Ra
无缺陷
10
0＜A≤
9
≤
8
≤
7
≤
6
≤
5
≤
4
≤10
3
10＜A≤25
2
25＜A≤50
盐雾试验等级判定标准是什么呢
盐雾试验等级判定标准是什么呢
一、盐雾试验简介
盐雾试验是一种常见的腐蚀测试方法，用于评估材料和涂层的耐腐蚀性能。
该试验模拟海洋环境中的盐雾气候，通过暴露样品在盐雾环境中的表现来评估其耐腐蚀能力。
二、盐雾试验等级判定标准
盐雾试验等级判定标准一般基于国际标准规范，主要包括以下几个等级：
1. NSS级别
NSS级别是盐雾试验最常用的等级判定标准之一，根据测试时间的长短和盐雾浓度的不同，可以分为不同级别。
一般情况下，NSS级别分为24小时级、48小时级、96小时级等。
较高级别代表着更高的耐腐蚀性能。
2. AASS级别
AASS级别是另一种常见的盐雾试验等级判定标准，与NSS级别类似，也是基于测试时间和盐雾浓度来划分不同级别。
通常包括24小时级、48小时级、96小时级等。
3. CASS级别
CASS级别是盐雾试验中的高级别，代表着更为严苛的测试条件和更长的测试时间。
CASS级别一般包括120小时级、240小时级等，其对材料和涂层的耐腐蚀要求更高。
三、盐雾试验等级判定标准的意义
盐雾试验等级判定标准的制定主要是为了评估材料和涂层在海洋环境中所面临的腐蚀性能，以提高产品的质量和可靠性。
通过严格的等级判定标准，可以确保产品在恶劣环境中依然具有良好的使用寿命和耐久性。
四、总结
盐雾试验等级判定标准是评估材料和涂层耐腐蚀性能的重要依据，不同的等级代表着不同的测试条件和要求。
制定合适的等级判定标准可以帮助企业评估产品性能，提高产品质量，增强市场竞争力。
在今后的生产和质量管理中，重视盐雾试验等级判定标准的应用将是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐雾试验评级标准(2008/03/26 13:30)
目录：技术文章
浏览字体：大中小盐雾试验箱操作指导书
1. 目的
正确使用盐雾试验箱，以检测镀层的耐腐蚀性能。
2. 适用范围
可根据客户要求对电镀零件和产品进行盐雾试验。
3. 职责
3.1 质保部是电镀产品检验和试验的归口管理部门；
3.2 电镀检验人员负责对电镀产品进行盐雾试验的整个过程。
4. 操作程序
4.1设备: 经过鉴定符合有关标准的盐水喷雾试验机XXXXX
4.2盐雾试验溶液的配制:
4.2.1. 调制方法：将9.5公升的纯净水倒入专用的塑料桶中，用PH 试纸测试其PH值是否在6.5-7.2之间；
4.2.2. PH值若大于7.2则加入少量的冰醋酸；
4.2.3. PH值若小于6.5则加入少量的氢氧化钠；
4.2.4. 加入500g氯化钠NaCl，搅拌均匀。
4.3样品: 20个试样
4.4操作程序:
1. 将自动加水的入水口阀门排水阀和排气阀的开关打开。
2. 将隔绝水槽加水至垫板位置。
3. 将配制好的氯化钠盐水倒入到盐水补充槽，即自动充填盐水进入试验箱内的预热槽，使盐水流至盐水预热槽。
4. 加少许水在湿球杯内，湿球温度覆盖着纱布，纱布末端置于湿球杯内。
5. 开始试验前，试样必须充分清洗，清洗方法视表面情况及污物的性质而定，不能使用任何
会侵蚀试样表面的磨料或溶剂，同时试样切口及因挂钩而造成底材露出部分，或因识别记号所造成的镀层缺陷处，试验前应用透明胶带将以覆盖。
放置试样或试片于置物架上，试样在箱内放置的位置，应使受试平板试样与垂直线成15-30°角，试样的主要表面向上，并与盐雾在箱内流动的主要方向平行。
特殊试样有很多的主要表面需要同时测试时，可取多件试样置放，务必使每个主要表面能同时进行盐雾试验。
6. 试验时，试样之间不得互相接触，也不与箱壁相碰，试样的间距一般不小于20mm，试样上下层必须交叉放置，试样间间隔应能使盐雾自由沉降在试样的主要表面上。
一个试样上的盐水溶液不得滴在任何别的试样上。
试样识别记号或装配孔应覆于下方。
7. 设定试验温度、压力和时间：
将盐水桶和试验室的温度调整至35℃，压力桶温度调整至47℃（按“+”为增加，按“—”为减少，H：时/M：分/S：秒）。
喷压压力保持在
1.00±0.01kgf/cm2，若压力不在范围内，可利用调压阀将压力调整至规定范围（顺时针为增加，逆时针为减少）。
测试时间一般为24小时（按“△”为增加，按“▽“为减少），若客户有特殊要求则可另行设定，测试时间一般可设定为8、16、24、48、96、168、336、672小时，在规定的试验周期内喷雾不得中断，只有当需要短暂观察试样时才能打开盐雾箱，开箱检查的时间和次数应尽可能少。
8.按下电源、操作两按健，先行预温至设定温度，注意试验盖盖上时需小心轻放以免破损。
9. 试验中，用面积为80cm2的漏斗收集连续雾化16小时的盐雾沉降量，平均每小时需收集到1.0-2.0ml的溶液，这可以利用观察计量筒内降雾量得之。
试验时间应扣除因检查试样而中断喷雾的时间，同时需记录其中断的原因和时间。
10. 试验结束后，依顺序将开关关闭。
取出试样在室内自然干燥0.5-1小时，然后用流动冷水轻轻洗涤或浸渍，以除去沉积在试样表面的盐类，用吹风机吹干后检查，评定试验结果。
11. 试验中若有异常之现象，可参照“功能异常判断表”处理。
若有故障指示则可依照“故障指示”判断处理。
12. 试验结束后，清洗试验内内部，并将加热水槽内的水排放干净。
*加热槽内水的排放——打开红色排水阀
*隔绝水槽内水的排放——将中间矽胶塞拔起
*预热水槽内水的排放——将内部矽胶塞打开
13. 依据“维护事项“对设备进行维护。
14. 试验条件及试验结果必须记录。
试验结果的评价:
a 试验后的外观
b 除去表面腐蚀产物后的外观
c 腐蚀缺陷如点蚀、裂纹、气泡等的分布和数量和状态
d 被腐蚀时间
1. 评级原则：
(1 对镀件外观或使用性能起重要作用的部分镀层表面，即主要表面进行外观和保护等级评定。
(2 试样检查结果用（/）把两种等级分别记录，保护等级记录在第一位。
(3 除记录试样的级别外，还应注明评级的缺陷种类和严重程度。
2. 缺陷的类型
(1 保护缺陷包括凹坑腐蚀、针孔腐蚀、鼓泡、腐蚀产物以及金属腐蚀产物的其他缺陷。
(2 外观缺陷除了因底材金属引起的缺陷外，还包括试样外观所有的损坏。
典型的缺陷油；表面麻点、“鸡爪状”缺陷、开裂、表面沾污和失去光泽。
3. 保护等级的评定
根据腐蚀缺陷所覆盖的面积按以下的计算方法得出保护等级
R=3（2-10g10A）
式中：R——保护等级
A——缺陷总面积百分比
根据上式公式得出R值并修约为最接近的整数，如下表所示。
缺陷面积保护等级
无缺陷10
≤0.1 9
＞0.1-0.25 8
＞0.25-0.5 7
＞0.5-1.0 6
＞1.0-2.5 5
＞2.5-5 4
＞5-10 3
＞10-25 2
＞25-50 1
＞50 0
a 对于没有缺陷的试样，可人为地规定为10级；
b 对与那些较9级好但又非完整无缺陷的试样，如有必要可在9级和10级之间定出分数值以示区别；
c 为了有助于缺陷面积的评定，可参照附表。
4. 外观等级的评定
a 评定外观等级和许多因素有关，因而外观等级不象保护等级那样用
同一精度来评定。
它不仅依据缺陷的面积，而且还要根据缺陷的损失程度；
b 外观等级以保护等级为基础，但不能高于保护等级。
因为基体金属的腐蚀也损坏了外观；
c 评定时，应根据试验要求，将覆盖层外观的损坏分为：很轻微的/轻微的/中等的/严重的。
根据上述划分，按以下原则进行评定：
*外观缺陷属轻微的，其外观等级比保护等级降一级或二级，很轻微者降一级，轻微者降二级；
*外观缺陷属中等的，其外观等级比保护等级降三级或四级；
*外观缺陷属严重的，其外观等级比保护等级降五级或更多。
