ISO 测试标板的使用和判读
相机解析度测试方式
数码相机分辨率测试详细介绍Post By：2008-11-19 21:49:21ISO 12233分辨率测试标板，这是专门用于测试数码相机的分辨率使用的。
此主题相关图片如下：f01.jpg该标板的使用方法比较简单，但是方法不对，结果就完全不同。
一、拍摄距离需要按照下图的框线位置来取景，将该区域全部容纳在取景器内：此主题相关图片如下：f02.jpg目前许多不能更换镜头的数码相机都是4:3的比例，而DSLR则多为3：2的传统135画幅比例；16:9和1:1的画幅比较少见。
二、使用中的常见错误1、拍摄距离不合适如果测试标板只占画面的一小部分，那么显然分辨率被缩小；同样，如果只拍摄中间一小部分，那么分辨率被夸大了。
比如拍摄这样一个局部画面，那么该镜头的解像力已经达到或者超过测试标板的极限了。
此主题相关图片如下：f03.jpg压缩全图此主题相关图片如下：f04.jpg局部未压缩2、支撑的三脚架不够稳固由于标板有许多细节，任何抖动都会得出截然不同的结论。
这里是同一个镜头拍摄，但是使用不同的ISO。
此主题相关图片如下：f05.jpgISO 100，f/2.8此主题相关图片如下：f06.jpgISO 400，f/2.8所以在测试过程中需要反复多拍摄一些，结果出来后，需要经过仔细分析，贸然下结论，只能是吓了自己，误导他人。
测试分辨率简单的说就是量度、计算影像从清晰--> 模糊之间的转换点。
受限于光学、材料和其它种种的因素，每一个镜头、每一台数字相机都有其分辨能力的极限。
分辨率测试就是应用科学的方法将这个极限找出来。
首先，我们来看看几个重要的基础理论。
为了可以清楚的计算分辨率的数据，目前使用历史最悠久，也同时是最多人采用的就是MTF = Modulation Transfer Function为基础的测试程序。
MTF主要是引进反差对比的概念来检定镜头分辨率，使用者必须对「空间频率/ Spati al frequency」这个概念进行了解。

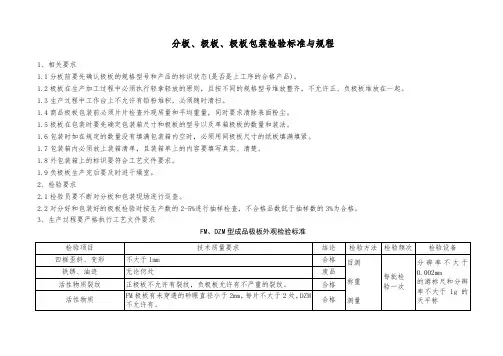

分板、极板、极板包装检验标准与规程
分板、极板、极板包装检验标准与规程
1、相关要求
1.1分板前要先确认极板的规格型号和产品的标识状态(是否是上工序的合格产品)。
1.2极板在生产加工过程中必须执行轻拿轻放的原则，且按不同的规格型号堆放整齐，不允许正、负极板堆放在一起。
1.3生产过程中工作台上不允许有铅粉堆积，必须随时清扫。
1.4商品极板包装前必须片片检查外观质量和平均重量，同时要求清除表面粉尘。
1.5极板在包装时要先确定包装箱尺寸和极板的型号以及单箱极板的数量和装法。
1.6包装时如在规定的数量没有填满包装箱内空时，必须用同极板尺寸的纸板填满填紧。
1.7包装箱内必须放上装箱清单，且装箱单上的内容要填写真实、清楚。
1.8外包装箱上的标识要符合工艺文件要求。
1.9负极板生产完后要及时进干燥室。
2、检验要求
2.1检验员要不断对分板和包装现场进行巡查。
2.2对分好和包装好的极板检验时按生产数的2-5%进行抽样检查，不合格品数低于抽样数的3%为合格。
3、生产过程要严格执行工艺文件要求
FM、DZM型成品极板外观检验标准
表(7)成品极板理化指标。

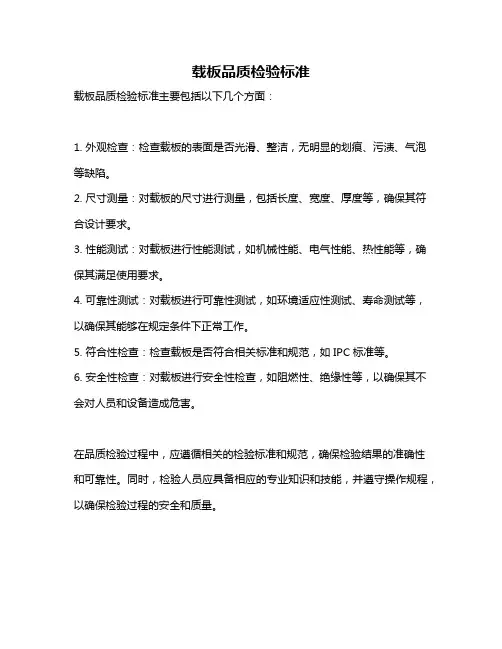

载板品质检验标准
载板品质检验标准
载板品质检验标准主要包括以下几个方面：
1. 外观检查：检查载板的表面是否光滑、整洁，无明显的划痕、污渍、气泡等缺陷。
2. 尺寸测量：对载板的尺寸进行测量，包括长度、宽度、厚度等，确保其符合设计要求。
3. 性能测试：对载板进行性能测试，如机械性能、电气性能、热性能等，确保其满足使用要求。
4. 可靠性测试：对载板进行可靠性测试，如环境适应性测试、寿命测试等，以确保其能够在规定条件下正常工作。
5. 符合性检查：检查载板是否符合相关标准和规范，如IPC标准等。
6. 安全性检查：对载板进行安全性检查，如阻燃性、绝缘性等，以确保其不会对人员和设备造成危害。
在品质检验过程中，应遵循相关的检验标准和规范，确保检验结果的准确性和可靠性。
同时，检验人员应具备相应的专业知识和技能，并遵守操作规程，以确保检验过程的安全和质量。
ISO12233测试标板的使用和判读解析
-2-
舜宇光电
1. ISO12233测试标板简介
1.1 ISO12233测试标板图样 1.2 ISO12233测试标板的材料、尺寸、单位 1.3 ISO12233测试标板测试单元、各测试单
元的测试内容
-3-
舜宇光电
1.1 ISO12233测试标板图样
-4-
舜宇光电
1.2 ISO12233测试标板的材料、尺寸、单位
测试四角分辨率时，要分别将四角上的十字型测试单元置于画面角落。 实际操作可以将标板16:9端线贴在画面外框，测量这一端上下两个角 的分辨率，再测另一侧两个角的分辨率。
测试中心分辨率
测试四角分辨率
-11-
舜宇光电
2.4 拍摄设置
Camera的拍摄设置包括：曝光时间、白平衡、亮度、色 彩、Gamma校正、拍摄模式、等。
读数
注意：测试四角分辨率时，读数和换算也参照上述关系。
-17-
舜宇光电
3.4 测试结果记录
分辨率测量结果标记例子如下：
1. 仅记录最低数值，分辨率：＞700LW/PH； 2. 记录中心、四角的最低数值，分辨率：中心850LW/PH、四角
700LW/PH； 3. 记录中心、四角的最低数值，以及斜45度数值，分辨率：中心
-8-
舜宇光电
2.1 拍摄条件
透射式标板测试条件
➢ 透射式标板需要在均匀光源背 景下进行测试。
➢ 右图为我司CCM机台上使用 透射式标板进行分辨率测试的 示意图。
-9-
舜宇光电
2.2 拍摄距离的确定和标板大小的选用
首先，一般来讲对于某一Cellphone Camera Module而言， 测试分辨率时的拍摄距离取决于该模组的对焦距离。即将 模组放在对焦距离的位置拍摄ISO12233测试标板。

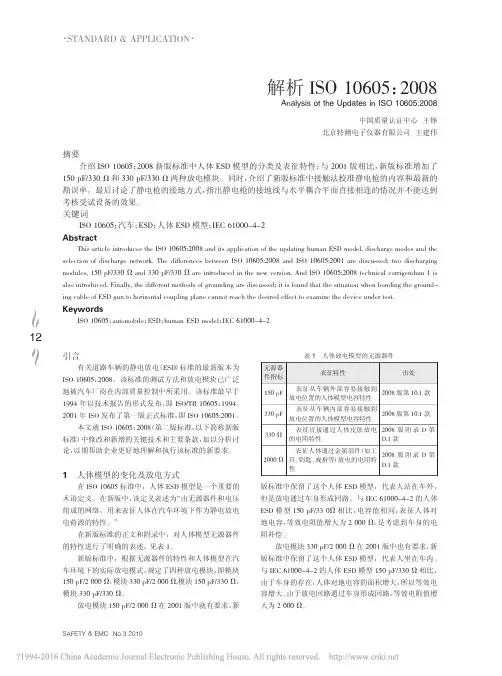

解析ISO10605_2008
SAFETY & EMC No.3 2010
·标准与应用·
放电模块 150 pF/330 Ω，新版标准采用 IEC 610004-2 中 的 人体 ESD 模 型 ，代表 人 体 站在 车 外 ，直接 通 过人体皮肤进行放电。但是，如果有整车存在的情况， 人 体 皮 肤 直 接 放 电 的 同 时 ，车 身 的 等 效 电 阻 如 何 考 虑 呢？恐怕是车身与大地已经有良好的电连接存在了。
放电模块 330 pF/330 Ω，是新版标准中比较特别的一 个选择，代表人坐在车里，而等效电阻是人体放电电阻。一 般而言，车辆设备都是通过“搭铁”的模式接地的，除非将
车身或 EUT 直接与大地连接，才会存在这种等效电阻模 式。所以，这种情况在厂商的测试选择中比较少，但是该 情况也是存在的，比如在汽车维修过程中，维修人员有时 需要在车架上搭接一根地线，以保证维修人员安全。
This article introduces the ISO 10605:2008 and its application of the updating human ESD model, discharge modes and the
selection of discharge network. The differences between ISO 10605:2008 and ISO 10605:2001 are discussed; two discharging
modules, 150 pF/330 Ω and 330 pF/330 Ω are introduced in the new version. And ISO 10605:2008 technical corrigendum 1 is
also introduced. Finally, the different methods of grounding are discussed; it is found that the situation when bonding the ground－
图像与镜头质量测试规范
图像与镜头质量测试规目录一、图像质量理论测试11、色板区域介绍12、解析度23、锐度24、色散35、色彩复原性46、肤色复原47、白平衡58、低照度59、逆光补偿610、灰阶、动态围、比照度611、镜头畸变712、暗角813、噪点814、散光915、紫边10二、实际景物拍摄1016、实际静景拍摄10注：1、比照测试时需保障码流、帧率、分辨率、光圈最大等一致性。
2、假设后续需要增加测试项会持续更新。
一、图像质量理论测试1、色板区域介绍2、解析度用摄像机拍摄的影音信号需要在电视上播放时，需要换算成与电视画质一样的单位。
而电视的画面清晰度是以水平清晰度作为单位。
通俗地说，我们可以把电视上的画面以水平方向分割成很多很多"条〞，分得越细，这些画面就越清楚，而水平线数的数码就越多。
这个单位是"电视行〔TVLine〕〞也称线。
解析度一般与镜头、CCD、CMOS 成像有关。
解析度16:9测试样测试目的测试摄像机解析度，即清晰度测试工具HYRes、D65光源、ISO12233解析卡测试条件1、镜头必需使用最大光圈。
2、需在白色光源下拍摄一组色板样，并使用照度计读出测试环境亮度。
3、必需根据摄像机的画面比例进展拍摄，如4:3、16:9 画面。
测试步骤1、根据摄像机的画面比例在白色光源下拍摄一组色板样，并使用照度计读出测试环境亮度。
2、翻开HYRes 软件，依次点击"File〞-->"Trimming mode〞进入测试界面。
3、点击"File〞-->"Open〞选择一个待测试文件。
4、使用鼠标左键选择如上图红色区域局部。
5、点击E*ecute 读取当前区域的解析度值并记录数据。
6、测试实例：ISO12233标板在画面中过满，画面中拍摄到的这局部标板实际高度是168mm，而这标板的实际高度是250mm，利用HYRes软件读数为1300LW/PH，因此根据：所以最终结果应该就是：测试标准完成标准1、软件读取的值可能有误差，每次读取的值必须经过视觉进展核实并记录。
数码相机性能评测实验一 视觉分辨率及空间频率响应(SFR)测试
实验一视觉分辨率及空间频率响应（SFR）测试一、实验目的：1、理解数码相机视觉分辨率的定义及其度量单位。
2、了解数码相机分辨率测试标准ISO12233以及GB/T 19953-2005《数码相机分辨率的测量》，熟悉测试标板构成，掌握其使用方法。
3、掌握数码相机视觉分辨率测试方法，能够通过目视判别数码相机的分辨率特性。
4、了解数码相机空间频率响应（SFR）的测试原理，理解空间频率响应（SFR）曲线的含义。
5、掌握数码相机空间频率响应（SFR）的测试方法，能够通过SFR曲线判别数码相机的分辨率特性。
二、实验要求及内容：1、使用数码相机拍摄ISO12233标准分辨率靶板,要求连续拍摄三幅图。
2、目视判别数码相机的视觉分辨率，需分别判别水平、垂直、和斜45度方向的视觉分辨率(注意：若拍摄的靶板有效区域高度仅占据相机幅面高度的一部分，需将目视判别结果乘以修正系数以得到真实的测量结果。
修正系数=以像素为单位的相机幅面高度/以像素为单位的靶板有效区域高度)。
3、使用Imatest软件测量数码相机空间频率响应（SFR）曲线，需分别测量水平及垂直方向的SFR，并取MTF50、MTF20作为测量结果，与视觉分辨率测试结果进行比较。
4、独立完成实验报告，需明确相机型号、相机基本设置、并包含所拍摄图案以及判别结果和相应说明。
三、实验结果1、拍摄靶板结果图：第1张第2张第3张2、相机的型号和基本设置。
3、使用目测判读法处理图像4、Imatest软件分析结果四、实验体会在上数码相机评测这个实验课之前，对于相机的认识只是停留在像素这一个指标上，对于相机的其他知识知之甚少，通过课堂的学习，学到了很多包括相机各方面指标以及拍摄照片的手法，感觉收获颇丰。
通过此次的实验，我基本上掌握了Imatest软件的使用，让我再一次感受到了图像处理软件的强大，也让我学会从空间频率响应曲线这样一个专业的角度来分析数码相机的特性。
汽车用聚丙烯蜂窝板常规检验标准_概述及解释说明
汽车用聚丙烯蜂窝板常规检验标准概述及解释说明1. 引言1.1 概述在汽车制造业中，聚丙烯蜂窝板作为一种常用的轻质材料，被广泛应用于汽车内部和外部构件的制造中。
聚丙烯蜂窝板具有重量轻、强度高、隔热性好、保温性能优异等特点，因此被越来越多的汽车制造商所采用。
然而，在确保产品质量的前提下，需要对汽车用聚丙烯蜂窝板进行常规检验以确保其符合相关标准的要求。
1.2 文章结构本文主要通过介绍汽车用聚丙烯蜂窝板的特点和应用，探讨了常规检验标准在质量控制中的必要性和重要性。
随后，将详细概述了几种常见的聚丙烯蜂窝板常规检验标准，并解释说明了这些标准的测试要点。
最后，总结分析了常规检验标准的意义和应用价值，并提出了关于聚丙烯蜂窝板质量控制和改进方面的建议，并展望了未来发展方向。
1.3 目的本文的目的是深入了解汽车用聚丙烯蜂窝板常规检验标准，并对这些标准进行解释说明，以提高读者对该领域的理解。
通过详细介绍聚丙烯蜂窝板常规检验标准的要点和相关内容，读者可以了解到这些标准在评估产品质量、确保安全性和可靠性方面的重要作用。
同时，本文还旨在为聚丙烯蜂窝板生产企业提供质量控制和改进方面的建议，以推动行业的发展和进步。
2. 正文：2.1 聚丙烯蜂窝板的特点聚丙烯蜂窝板是一种轻质、高强度、环保的材料，具有各种优异的物理性能。
首先，它具有较低的密度，使其在汽车制造过程中能够减少整车重量，提高燃油效率。
同时，聚丙烯蜂窝板具有很高的强度和刚度，在加工和使用过程中不易变形或破裂。
此外，这种板材还具有优良的隔音和隔热性能，能够有效地降低车内噪音和隔离高温。
另外，由于聚丙烯本身具有耐腐蚀性、防水性以及抗化学品侵蚀性等特点，因此该材料非常适合汽车内饰和外部结构的应用。
2.2 汽车用聚丙烯蜂窝板的应用汽车行业广泛采用聚丙烯蜂窝板作为轻量化材料来替代传统金属材料，实现更高效、更节能的生产方式。
在汽车内饰方面，聚丙烯蜂窝板可用于制造座椅背板、车门板、仪表盘等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试中心分辨率
测试四角分辨率
-11-
舜宇光电
2.4 拍摄设置
Camera的拍摄设置包括：曝光时间、白平衡、亮度、色 彩、Gamma校正、拍摄模式、等。
-22-
舜宇光电
4. 测试实例
在实际测试中，使用其它的测试标板（如：EIA测试标板、 IEEE简化测试标板），均可按照使用ISO12233测试标板的 方法进行测量。
IEEE简化测试标板
EIA测试标板
-23-
宁波舜宇光电信息有限公司
NINGBO SUNNY OPOTECH CO.,LTD
THANK YOU！
3.1 目视读数 3.2 利用软件进行读数 3.3 读数的换算 3.4 测试结果记录
-13-
舜宇光电
3.1 目视读数
利用打印设备打印图象，或者用图象显示设备直接显示 图象。
为了尽量缩小评估的离散性，以如下两点作为评估基准：
a. 将视觉分辨率评估图案的楔形线数发生变化(由5 条变为→4 条， 或由9 条变为→8 条)的空间频率作为分辨率。读数单位为 100LW/PH 。
Add your course appellation
b. 观察时，务必从低频侧开始跟踪。
-14-
舜宇光电
3.2 利用软件进行读数
依据CIPA标准，可使用软件HYRes判定极限分辨率。 使用HYRes读数的方法：
1. a. 用HYRes软件打开图片， 裁减出读数区域。选定后， 点击Trim Execute。
2. 注意，裁减前需要选择 正确的线形（Wedge Type） 和方向（Direction）。
➢ JD、KD：用于测量斜45度的可视分辨率，拥有100~1000LW/PH的 测试范围；
➢ 四角十字型测试单元：用于测量四角的水平和垂直可视分辨率，拥有 100~1000LW/PH的测试范围。
-6-
舜宇光电
2. 拍摄ISO12233测试标板的方法
2.1 拍摄条件 2.2 拍摄距离的确定和标板大小的选用 2.3 标板拍摄范围的选取 2.4 拍摄设置
168mm 250mm1300L W /P H874L W /P H
再用相同方法测试出中心垂直方向、斜45度的分辨率数值， 分别为840LW/PH、780LW/PH。
-21-
舜宇光电
4. 测试实例
d. 相同方法测出四角的分辨率数值：800LW/PH（四角中的最 低数值）。
e. 最终记录下测试结果： 中心：840LW/PH 四角：800LW/PH 斜45度：780LW/PH
-15-
舜宇光电
3.2 利用软件进行读数
使用HYRes读数的方法：
1. b. 进入读数界面，点击 Execute，自动读出线数。
2. 注意，如果拍摄的图片 拍摄质量不好或者图片中线 条受到信号干扰较严重时， 可能无法读出数值。此时， 仍然需要通过目测来读数。
3.
-16-
舜宇光电
3.3 读数的换算
如果图片中ISO12233标板的4:3区域正好充满，则读数 即为这是的分辨率数值。
如果图片中ISO12233测试标板的4:3区域没有充满，需 要通过如下关系换算成正好充满时的数值： 结 果 =I S O 1 2 2 3 3 标 画 板 面 在 高 画 度 面 中 的 高 度 读 数
如果图片中ISO12233测试标板的4:3区域过满，需要通 过如下关系换算成正好充满时的数值： 结 果 = 画 面 I 中 S O 拍 1 2 摄 2 3 到 3 标 的 板 标 实 板 际 的 高 实 度 际 高 度 读 数
舜宇光电
4. 测试实例
c. ISO12233标板在画面中过满，画面中拍摄到的这部分标板 实际高度是168mm，而这张标板的实际高度是250mm，因 此根据： 结 果 = 画 面 I 中 S O 拍 1 2 摄 2 3 到 3 标 的 板 标 实 板 际 的 高 实 度 际 高 度 读 数 所以最终结果应该就是：
注意：测试四角分辨率时，读数和换算也参照上述关系。
-17-
舜宇光电
3.4 测试结果记录
1. 分辨率测量结果标记例子如下：
1. 仅记录最低数值，分辨率：＞700LW/PH； 2. 记录中心、四角的最低数值，分辨率：中心850LW/PH、四角
700LW/PH； 3. 记录中心、四角的最低数值，以及斜45度数值，分辨率：中心
-18-
均匀光源照射透射式ISO12233测试标板，模组固定在 离标板85cm处（因为模组对焦距离为85cm），选用最接 近正好充满画面的标板，拍摄图片。
-19-
舜宇光电
4. 测试实例
b. 考量中心水平区域，目测或者利用HYRes软件读数为 1300LW/PH。
-20-
-8-
舜宇光电
2.1 拍摄条件
透射式标板测试条件
➢ 透射式标板需要在均匀光源背 景下进行测试。
➢ 右图为我司CCM机台上使用 透射式标板进行分辨率测试的 示意图。
-9-
舜宇光电
2.2 拍摄距离的确定和标板大小的选用
首先，一般来讲对于某一Cellphone Camera Module而言， 测试分辨率时的拍摄距离取决于该模组的对焦距离。即将 模组放在对焦距离的位置拍摄ISO12233测试标板。
Camera module在Demo board上进行测试时，通常采用 默认的设置拍摄即可。
Camera module在手机上进行测试时，需要选择预设定的 设置，即不加强任何效果下进行拍摄，并且以不压缩的分 辨率模式下拍摄或保存。若特殊效果下拍摄测试，需要给 出说明。
-12-
舜宇光电
3. 测试效果的判读评估
850LW/PH、四角700LW/PH、斜45度800LW/PH； 4. 记录所有数值，分辨率：中心水平900LW/PH、中心垂直
850LW/PH、斜45度800LW/PH、四角水平750LW/PH、垂直 700LW/PH（四角只记录最低的水平、垂直分辨率数值）； 5. 测试时Camera启用了某些特殊的拍摄功能，或未启用却有必要标 明时，需在测试数值后标明这些备注，分辨率：＞700LW/PH（备 注：RAWData输出，曝光补偿功能关闭）。 6. 注：1、2、3标记方法是目前我司普通测试所常用的。
确定好拍摄距离后，原则上应当选择正好能让有效高度正 好充满画面的测试标板。实际上完全按照该要求拍摄有一 定难度，因此也可拍摄得稍小或稍大，但后续需要将此时 的读数换算成正确的分辨率数值。
-10-
舜宇光电
2.3 标板拍摄范围的选取
在正好让标板有效高度充满画面时，标板的4:3区域也应该正好充满 画面。在取景偏大或偏小的情况下，应尽量使4:3区域中的J1、K1、 J2、K2、JD、KD处于画面中心。
材料：
➢ 反射式：由前面照明的反射的测试标板 ➢ 透射式：可由后面照明的透射标板
尺寸：
➢ 标板影像宽高比可选择16:9、3:2、4:3和1:1，在测试Cellphone Camera Module的分辨率时,一般都选取4:3区域。
单位：
➢ 用像高每的线宽来表示，标记为LW/PH。
-5-
舜宇光电
1.3 ISO12233测试标板测试单元、各测试单元的测试内容
测试单元：
➢ 主要使用其中的水平方向的J1、K1；垂直方向的J2、K2；倾斜45 度 方向的JD、KD 样式，另外还有四角的十字区域。
各测试单元的测试内容：
➢ J1、K1：用于测量中心的水平可视分辨率，拥有100~2000LW/PH的 测试范围；
➢ J2、K2：用于测量中心的垂直可视分辨率，拥有100~2000LW/PH的 测试范围；
-2-
舜宇光电
1. ISO12233测试标板简介
1.1 ISO12233测试标板图样 1.2 ISO12233测试标板的材料、尺寸、单位 1.3 ISO12233测试标板测试单元、各测试单
元的测试内容
-3-
舜宇光电
1.1 ISO12233测试标板图样
-4-
舜宇光电
1.2 ISO12233测试标板的材料、尺寸、单位
宁波舜宇光电信息有限公司
NINGBO SUNNY OPOTECH CO.,LTD
ISO12233测试标板的使用和判读
2007年07月24日 宁波舜宇光电信息有限公司
技术部：顾亦武
舜宇光电
目录
1. ISO12233测试标板简介 2. 拍摄ISO12233测试标板的方法 3. 测试结果的判读评估 4. 测试实例
-7-
舜宇光电
2.1 拍摄条件
透射式标板测试条件
➢ 反射式标板的照明如图所示， 标板任一白色区的亮度应在标 板中心区平均亮度的±10％的 范围内。并应避免镜头被光源 直接照射。标板周围区域应具 有低反射系数。测试标板应屏 蔽任何反射光，并应具有有效 光谱中性。应使用日光或 ISO7589给定的白炽灯光。
