草酸锂PEO
基于草酸锂聚合物电解质聚组成的聚合物电解质（乙乙烷）（PEO），草酸锂（LIOX），和三氟化硼乙醚（BF 3·OEt2）制备，并且它们的离子电导率，锂离子迁移数，热特性，和红外光谱进行了调查。
该聚合物电解质为PEO / LIOX在不存在的BF3·OEt2 表明10-6 S -1在130℃下的离子传导性。
加入OEt2的BF 3·到聚合物电解质为所述PEO / LIOX系统诱导三个数量级的增加的离子电导率的。
红外光谱显示在高分子电解质为PEO / LIOX系统中的存在的BF3·OEt2，LIOX之间互动的新BF 3·OEt2并且还LIOX和PEO之间观察到。
的高分子电解质为PEO / LIOX 系统中的OEt2的BF 3·存在表明所述锂离子迁移数为0.55，这是的PEO高于（0.19）/的LiTFSI高分子电解质。
它被发现的这一用法羧基离散锂盐的聚合物电解质是有前途的方法来提高锂迁移数.介绍可充电锂离子电池是普通电源，其安装在便携式消费电子和电信市场，因为它们压倒所有其他电池在能量密度方面。
如今，高能量密度的锂离子的发展电池是一种挑战的较大的应用程序，如电车辆和智能电网。
锂离子电池，但是，含有易燃有机液体电解质，其组成的有机溶剂，例如碳酸亚乙酯，碳酸二甲酯和碳酸二乙酯和锂盐，如六氟磷酸锂（的LiPF6），四氟硼酸锂（LiBF4），和锂，双（三氟甲酰亚胺（在LiTFSI）。
更安全的电解质都需要大型电池应用。
干聚合物电解质已经被吸引利息为液体电解质更安全的替代品。
在最近二十年里，许多种聚合物和锂盐的已经研究。
虽然他们在展示高温离子电导率，令人满意的离子电导率在室温下不因结晶获得基体聚合物。
已经做了很多努力，以改善在室温下的离子导电率通过聚合物结构修改和添加无机颗粒和增塑剂[1-11]的。
另一方面，除了离子导电性，锂离子迁移数是一个重要的因素锂离子电池的实际应用。
锂离子迁移数是每个锂离子数的比率所有离子在锂离子电池。
为了获得高的锂离子迁移数，聚阴离子锂盐，锂盐与弱配位阴离子，和单离子聚合物电解质已设计[12-16]。
虽然他们具有较高的锂离子迁移数，它们的离子传导率非常低，由于锂离子从阴离子少离解。
最近，据报道，加入路易斯酸三氟化硼乙醚（BF3·OEt2），成聚乙烯环氧乙烷（PEO）基含有高分子电解质聚阴离子锂盐，提高了离子导电性[17，18]。
最近，我们研究了PEO和聚阴离子的锂盐，如构成的高分子电解质聚（丙烯酸锂），聚（锂富马酸酯），和聚（锂山梨酸）在存在和不存在的BF3·OEt2[19，20]。
我们发现，他们的离子电导率可能是数量级的一到两个数量与加入增强OEt2的BF 3·，而且，锂离子迁移数可能在与PEO 和锂盐，例如于LiBF 4，的LiTFSI，和组成的聚合物电解质相比可以改善等等。
然而，使用的聚阴离子的锂盐可能聚合物为基体，在限制节段性运动这诱导聚合物的离子电导率的降低电解质。
因此，我们集中聚合锂盐的离散锂盐代替，以达到高的方法之一离子电导率和高锂离子迁移数。
在这项工作中，我们使用草酸锂（LIOX）盐（图1）和研究的电化学性质和热性质LIOX组成为羧酸锂聚合物电解质盐与PEO在存在和不存在的BF3·OEt2的。
和也，IR测定的基础上，相互间的在聚合物电解质目前组件进行了讨论。
原料商用聚（环氧乙烷）（PEO）（Sigma-Aldrich公司公司;锰=60×104），使用和在减压下干燥120℃，使用前12小时，并保持在充满氩气的手套框。
商业LIOX（庄信万丰公司）干燥在减压下在80℃下12小时，使用前，保持在充满氩气的手套箱中。
乙腈（西格玛; H2O<0.005％）和BF 3·OEt2（Aldrich化学公司）作为接收。
高分子电解质的制备所有样品制备内部干燥氩气填充的手套箱中在保持-85℃的露点，以避免湿气的污染。
PEO的规定量和LIOX和BF 3的适量·OEt2（锂的相当量LIOX）如果需要的话进行混合在乙腈中，然后搅拌3小时。
在所得的混合物形成悬浮液缺席BF 3·OEt2，但在三氟化硼·OEt2的存在下形成澄清的溶液。
将所得溶液倾倒在聚四氟乙烯陪替氏培养皿，并在40℃下干燥，使用电炉配备在减压干燥室48小时。
该得到的聚合物电解质是从特氟隆剥离实验室菜肴和存储在充满氩气的手套箱内。
离子电导率该聚合物电解质的离子电导率通过电化学阻抗谱测量。
该样品固定特氟隆O 型环垫片与已知内部厚度，两个不锈钢（SS）的电极盘之间夹持离子阻挡电极，并在恒温器设定炉腔。
测定均进行了使用Solartron的1260频率响应分析仪在频率范围为1赫兹至1兆赫与10毫伏的幅度。
该在三氟化硼的存在下样品·OEt2首先保持在80℃的至少2小时，然后冷却至0℃。
另一方面，在在不存在BF 3的样品·OEt2首先保持在130℃下至少2小时，然后冷却至100℃。
测量进行至少保持样品1小时后每个温度达到热平衡。
奈奎斯特阻抗样地从原始实验数据计算的。
该膜的电阻被取为最大阻抗值。
推导的电导率值（σ）从σ的公式=（1 / Rb 的）（L / A），其中R b是体电阻从奈奎斯特图来确定，L为厚度样品，而A是样品的面积。
锂离子迁移数（T +）的测定80℃下用双阻抗偏振耦合技术由Bruce 等人的，其中细胞与对称非阻塞锂金属电极被用来开发[21，22]差示扫描量玻璃化转变温度（Tg）和聚合物电解质的熔融温度（Tm）通过测定采用差示扫描量热法（DSC）测定EXSTER6000 DSC6200（精工电子有限公司）在氮气流下。
大约10mg样品量进行加权，在铝盘中装入，然后密封。
测定均进行在-100至一个温度范围110℃，在10℃min-1的加热速率。
红外光谱衰减全反射红外（ATR-IR）的光谱高分子电解质膜被记录在一个热电有限公司NICOLET380的FT-IR。
结果与讨论离子电导率分析OEt2的BF 3·作为添加剂到这些添加效果高分子电解质进行了研究，并在浓度对离子电导率的锂离子盐也是调查。
图2显示了温度依赖性该聚合物电解质的的离子电导率PEO / LIOX系统在不存在的BF3·OEt2在三个不同势[李] / [O]锂盐的醚氧的比例（CH2CH2O组）的1/8，1/12，和1/14，而对于PEO /LIOX 系统中OEt2的BF 3·存在下，在五个不同的[李] /的[O]比1/8，1/10，1/12，1/14，1/16和分别。
图。
2，在没有BF 3的聚合物电解质·OEt2结果显示，只有大约10 -6 S的离子电导率-1在130至120℃，在三个不同的[李]的温度范围/[O]的比率为1/8，1/12，和1/14，但它是难以测量离子传导性在低温下120℃以上。
此外，这是不可能得到的离子导电性在没有OEt2的BF 3·在两个聚合物电解质的不同[李] / [O]的1/10 1/16和由于这两个比率样品是很难的电影。
接着，我们研究了除OEt2的BF 3·作为添加剂到聚合物电解质效果对于PEO / LIOX系统OEt2的BF3·在存在[李] / [O]的1/8，1/10，1/12，1/14，1/16和比例。
加BF 3的·OEt2到聚合物电解质诱导增加的离子电导率由三个数量级，并且特别是，离子电导率达到10 -3 S -1处80℃。
类似的结果中观察到的单离子接枝共聚物电解质，聚[（氧乙烯）9丙烯酸甲酯然甲基丙烯酸锂] - 接枝- 聚（二甲基硅氧烷），其中锂丙烯酸甲酯单元通过加入变化BF 3·OEt2，这是一个大增加移动台的数目阳离子和羧酸酯的一种有效的离域通过络合阴离子BF3·费OEt2（COOBF3 - ）由两个数量提高了离子导电率级[17，23]。
因此，可以认为，在增强离子导电性通过加入BF 3·OEt2到聚合物电解质来自相同原因。
从在该温度范围内的离子电导率为50〜80℃，该聚合物电解质的PEO / LIOX系统OEt2的BF3·在的[李] / [O]比存在1/10显示略高的离子电导率比在其他比率如1/8，1/12，1/14，1/16和。
然而，在温度低于40℃时，在[李]的离子电导率/的1/14 [O]的比值为比其它的比率更高。
提高在锂盐的浓度可能会导致增加锂离子作为载体离子的数量。
然而，数增加的载体离子也可能引起进一步形成锂阳离子和其他之间的交联在PEO链氧原子[5]。
伪交联形成限制聚合物链的运动，这导致在离子传导性特别低的下降温度下的熔点。
这可能行为解释观察在离子的最大值电导率。
另一方面，如果温度比熔点高，Li离子浓度会不影响离子电导率，因为高度的灵活性PEO将提供锂离子的高流动性。
差示扫描量热分析DSC测定中进行的温度范围内-100到聚合物电解质为PEO/ LIOX100℃系统中的存在和缺乏OEt2的BF 3·在[李]/[O]的1/14的比例，和PEO的聚合物电解质/BF3·OEt2系统，和纯PEO。
熔点是在53℃下观察到的高分子电解质为PEO/ LIOX系统在BF3存在·OEt2，63℃的PEO/LIOX系统中不存在的BF3·OEt2，64℃的PEO/分别BF3·OEt2系统，以及66℃为纯PEO，（表1）。
的高分子电解质为PEO/ LIOX系统在三氟化硼的存在下·OEt2表明熔点最低在所有的样品中，表示在减少结晶PEO基体聚合物。
熔化焓高分子电解质为PEO/ LIOX系统中的缺席OEt2的BF 3·经计算为87.0Ĵ克-1，那在三氟化硼·存在OEt2经计算为72.5Ĵ克-1。
这些数据显示了在PEO基体的结晶度的降低聚合物由于加入BF 3·OEt2的。
这种行为会在后面讨论。
红外光谱分析所述聚合物电解质为PEO的ATR-IR光谱/LIOX系统中存在和不存在的BF3·OEt2和PEO在BF3·OEt2，纯PEO的存在，并LIOX是图。
3。
该聚合物电解质的PEO / LIOX的红外光谱系统中的存在和缺乏OEt2的BF 3·在[李] /[O]的1/14比例，PEO / BF3·OEt2系统，和纯PEO显示不对称C-H伸缩振动1465厘米-1，对称CH摇头晃脑，有的CC伸展在1359厘米-1，和COC伸缩振动在约1,100厘米-1，分别，其被分配到的PEO[24]。
在笨拙螺旋CON的特征双峰CH2-CH2 - 团体在PEO编队出现在944和838 -1，它也被该聚合物中观察到的在存在和不存在电解质的PEO / LIOXBF 3·OEt2，和的PEO / BF3·OEt2 [24]。
锂电池电解质草酸二氟硼酸锂水解过程及其对理化性能的影响
锂电池电解质草酸二氟硼酸锂水解过程及其对理化性能的影响周宏明;刘芙蓉;李荐;李艳芬;朱玉华;方珍奇【摘要】The chemical structure, composition and phase of the self-made high-purity LiODFB were systematically analyzed and characterized by Fourier transform infrared (FTIR) and elementary analysis. The sensitivity of water and physicochemical properties of LiODFB and LiPF6 were investigated by water exposure experiment and battery performance test. The results show that the element contents of the self-made sample are basically consist with the theoretical values, and the purity is 99.93%. The infrared absorption peaks of the chemical bonds are all present, and no other impurity peaks exist. LiODFB would first absorb moisture to form LiODFBH2O, then be hydrolyzed to produce complex compound when exposed to 25 ?, 50% humidity. Under the same conditions, LiPF6 is decomposed into LiF, Li3PO4 and HF. The battery performance of the exposed sample gets worse while prolonging the exposed time of the LiODFB and LiPF6. The capacity and capacity retention of the battery with LiODFB-based electrolyte are obviously better than those of the battery with LiPF6-based electrolyte.%通过元素分析、红外(FTIR)对自制的高纯草酸二氟硼酸锂(LiODFB)的化学结构和成分进行分析和表征,通过水分暴露实验和电池性能测试综合对比分析LiODFB与LiPF6的水分敏感性和理化性能.研究结果表明:自制LiODFB的元素含量和理论值基本吻合,纯度达到99.93％;各化学键的红外吸收峰都存在,并且未见其他杂质峰;LiODFB在25℃和50％湿度下暴露2h后,吸潮形成LiODFB·H2O,随暴露时间延长,发生水解反应,生成复杂化合物;LiPF6在25℃和50％湿度下暴露,迅速反应生成LiF和Li3PO4等,同时放出HF气体;电池的放电容量和容量保持率均随着LiODFB和LiPF6的暴露时间延长而变差,在暴露时间相同时,与采用LiPF6的基电解液相比,采用LiODFB基电解液的电池的容量和容量保持率均明显较高.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2012(043)011【总页数】6页(P4228-4233)【关键词】锂电池;电解质;草酸二氟硼酸锂;理化性能【作者】周宏明;刘芙蓉;李荐;李艳芬;朱玉华;方珍奇【作者单位】中南大学材料科学与工程学院,湖南长沙,410083;湖南正源储能材料与器件研究所,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;湖南正源储能材料与器件研究所,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083;中南大学材料科学与工程学院,湖南长沙,410083【正文语种】中文【中图分类】O614.111;TM912.9草酸二氟硼酸锂(LiODFB)是一种近年来被广泛研究的锂电池电解质盐，与现有商用的锂电池电解质六氟磷酸锂(LiPF6)相比，LiODFB能够在石墨负极表面形成更加稳定的SEI膜来提高电池的循环性能[1-2]，具有优异的高低温性能，更宽的适用温度范围[3-4]，具有大电流和大倍率充放电能力，合成工艺相对简单[5-6]，一直备受研究人员的关注。
peo导锂机制
peo导锂机制PEO导锂机制是指聚合物电解质（Polyethylene oxide, PEO）在锂离子电池中的导锂机制。
PEO是一种聚合物材料，具有较高的离子传导性能，因此被广泛应用于锂离子电池的电解质中。
在锂离子电池中，PEO作为聚合物电解质的主要成分，起着导电离子（锂离子）的作用。
PEO的导锂机制主要涉及离子溶解、离子迁移和钝化膜形成等过程。
PEO在锂盐溶解后形成了离子溶解体系。
在锂离子电池中，PEO通常与锂盐（如LiPF6）一起溶解在有机溶剂中，形成锂盐/PEO溶液。
这种溶液中的锂盐离解出锂离子，并与PEO中的氧原子形成配位键。
这种配位键能够促进锂离子在PEO中的传输。
PEO中的锂离子通过离子迁移来完成导电。
PEO的聚合物链上的氧原子与锂离子形成配位键，从而形成了锂离子在聚合物链中的传输通道。
锂离子在聚合物链上通过不断地与氧原子形成和断裂配位键来进行迁移。
这种配位键的形成和断裂过程使锂离子能够在PEO中快速传输。
PEO中的锂离子在阳极表面形成钝化膜。
在锂离子电池的充放电过程中，锂离子通常会在电极表面与电解质发生反应，形成可溶性的锂盐。
然而，PEO具有较高的锂盐配位能力，能够与阳极表面的锂离子形成稳定的配合物，从而抑制锂离子的溶解反应，形成一层钝化膜。
这层钝化膜能够保护锂电极免受进一步的氧化和腐蚀，提高电池的循环寿命和安全性能。
总结起来，PEO导锂机制包括离子溶解、离子迁移和钝化膜形成等过程。
PEO作为聚合物电解质的主要成分，能够促进锂离子在电池中的传输，并形成稳定的钝化膜，提高电池的性能和安全性。
PEO 导锂机制的研究对于锂离子电池的性能改进和新型电解质的设计具有重要意义。
全固态锂离子电池用PEO基聚合物电解质的研究进展
全固态锂离子电池用PEO 基聚合物电解质的研究进展／赵旭东等13全固态锂离子电池用Pro 基聚合物电解质的研究进展。
赵旭东，朱文，李镜人，贾迎宾 (华中科技大学材料成型与模具技术国家重点实验室，武汉430074)摘要 锂离子电池作为重要的能量储存元件在消费类电子产品、电动汽车和可再生能源存储等领域具有广泛 的应用。
传统液态电解质锂离子电池受到能量密度低、安全性差等诸多缺陷的限制，采用固态电解质替代液态电解 质制备新型固态锂离子电池目前备受关注。
PEO 基固态聚合物电解质由于其设计简单、易于制造、使用安全等优点 已被认为是替代传统液体电解质的首选。
介绍了当前PEO 基聚合物电解质的主要研究种类、特点和性能；阐述了锂 离子在PEO 基聚合物电解质中的导电机制；分析了与PE O 络合的锂盐种类对聚合物电解质的电导率的影响规律； 在此基础上提出了几种改善Pro 基聚合物电解质性能的措施和方法。
关键词 固态锂离子电池PE O 聚合物电解质 固态电解质 中图分类号：TM911 文献标识码：AResearch Progress in PEO Based Polyme r Electrolytes of AllSolid State Lithium Ion BatteryZHAO Xudong ，ZHU Wen ，LI Jingren ，JIA Yingbin(State Ke y L a bo r at o r y of Material Processing a nd Die&M oul d Technology ，H uazhong University of Scienceand Technology ，Wuhan 430074>Abstract As a n i mp ort an t c omp on en t of energy storage ，lithium-ion battery has bee n w ide ly use d in consumer el e c tr o ni c s p r od u c ts ，e l e c tr i c v e hi c le s an d r e ne w ab l e energy storag e ．Beca use the t r a di t i on a l l i t hi u m-i o n b a tt e r y wh ic h used liquid e l e ct r o l yt e h as limitations o n energy density and security ，using solid state e le c t r o ly t e i n s t e ad of liquid elec — trolyte to develop novel all solid statelithium-ion bat t e r y i s b eco min g mor e a nd mor e att rac tiv e ．PE O-b ase d solid poly —mer e le c tr ol yt e has been consid ered a s a p re f e r r ed a lt e r n a ti v e to the conventionalliquid electrolyte because of its ad va n —tages in t erm s 0f simplicity 0f design ，easy p roduc tion and operational safety ．Th ecurrent research about major types ， ch ar a ct er i st ic s and pe rfo rma nce s of P EO -b a se d p o l ym e r e le ct r ol y te s a r e pr es en te d ．T he c on du ct io n me ch an is m of I i- th iu m ion in PEO-basedpolymer elec t ro l yt es is d escribed ，and the effects of the kinds 0f lit h i u m salts ha ving the c o m p -l e x a t i o n w i t h Pr o o n the conductivity of r es u l ta n t polymer elec tr o ly t es a r e analysed ．Basedo n th e s e ，s e ve r a l measur es and me th od s for i mpr ovi ng per for ma nce of PEO-based polymer ele ct r ol yt e s a r e p ro po se d ．K e y w o r d ssolid state lithium ion bat t er y ，PE O ，po l ym e r e le c tr o ly t es ，s o li d eletrolytes当前锂离子电池对人们日常生活以及国民经济所产生 固态电解质一般分两类，一类是无机陶瓷电解质，一类是有 的影响巨大，其应用涵盖商业化电子产品(如手机、电脑等)、 机聚合物电解质。

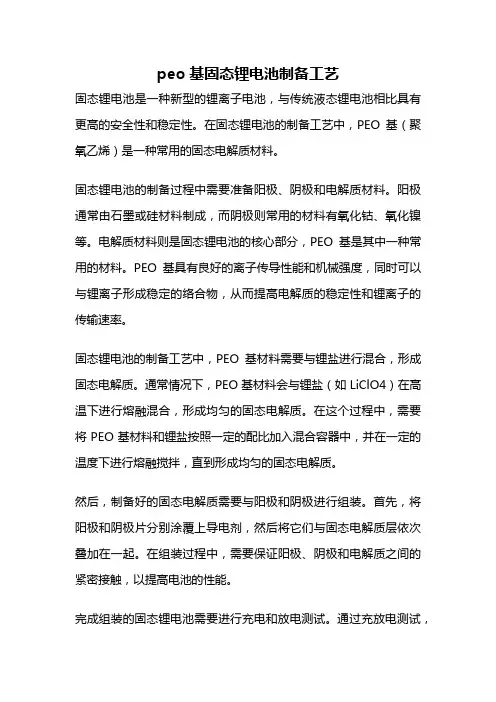

peo基固态锂电池制备工艺
peo基固态锂电池制备工艺固态锂电池是一种新型的锂离子电池，与传统液态锂电池相比具有更高的安全性和稳定性。
在固态锂电池的制备工艺中，PEO基（聚氧乙烯）是一种常用的固态电解质材料。
固态锂电池的制备过程中需要准备阳极、阴极和电解质材料。
阳极通常由石墨或硅材料制成，而阴极则常用的材料有氧化钴、氧化镍等。
电解质材料则是固态锂电池的核心部分，PEO基是其中一种常用的材料。
PEO基具有良好的离子传导性能和机械强度，同时可以与锂离子形成稳定的络合物，从而提高电解质的稳定性和锂离子的传输速率。
固态锂电池的制备工艺中，PEO基材料需要与锂盐进行混合，形成固态电解质。
通常情况下，PEO基材料会与锂盐（如LiClO4）在高温下进行熔融混合，形成均匀的固态电解质。
在这个过程中，需要将PEO基材料和锂盐按照一定的配比加入混合容器中，并在一定的温度下进行熔融搅拌，直到形成均匀的固态电解质。
然后，制备好的固态电解质需要与阳极和阴极进行组装。
首先，将阳极和阴极片分别涂覆上导电剂，然后将它们与固态电解质层依次叠加在一起。
在组装过程中，需要保证阳极、阴极和电解质之间的紧密接触，以提高电池的性能。
完成组装的固态锂电池需要进行充电和放电测试。
通过充放电测试，可以评估固态锂电池的性能和稳定性。
充放电测试通常会在一定的电流和电压范围内进行，以模拟实际使用中的工作条件。
通过测试结果，可以评估固态锂电池的能量密度、循环寿命和安全性能等指标。
总结起来，固态锂电池的制备工艺中，PEO基是一种常用的固态电解质材料。
通过与锂盐进行混合，并与阳极和阴极进行组装，最终制备出固态锂电池。
这种制备工艺可以提高锂电池的安全性和稳定性，有望在未来的电子设备和电动汽车等领域得到广泛应用。
新型PEO锂盐复合物导电性的研究
新型PEO/锂盐复合物导电性的研究【摘要】制备了聚氧乙烯（PEO）与两种锂盐（LiClO4和LiCF3SO3）不同比例的复合物，探索了这种新型复合物的成膜方法，测量了复合物膜的电导率，对组成比对电导率的影响进行了讨论和分析，结果表明，与PEO与单一锂盐（LiClO4）的复合物相比，用两种锂盐去与PEO复合，可以有效地调控固体膜样品的电导率。
这些结果可以为开发新型的全固体电解质，提高锂电池的电导率打下基础。
关键词：聚合物固体电解质锂电池电导率一、前言在我们实际生活中有许多场合需要用到锂电池，如手机、MP3、数码相机等，而市售的锂电池主要采用的是液体电解质，此类锂电池存在着使用寿命短，容量低，安全性差等方面的问题，而且易发生泄漏并导致环境污染。
因此，开发新型的电解质特别是全固体型电解质，长期以来一直是科学家们关注并且致力于解决的问题。
我对这个问题的研究兴趣来源于自己实际生活中经常存在的烦恼，即MP3和手机经常在最需要它的时候没电。
我因此想到，如果有一种电池，充一次电可以用许多天该有多好。
通过老师的介绍，我了解到开发新的锂电池是当前科学技术领域中的热点问题，目前最有发展前景的是基于聚合物电解质的全固体锂电池。
而在各类聚合物电解质中，被研究最多的是聚氧乙烯（PEO）与锂盐的复合物，将PEO与锂盐按照一定比例溶解之后成膜，就可以得到一张固体的电解质膜，但是这种电解质的电导率仍不能达到实际应用水平，仍然需要进行进一步的探索1。
最近，科学家们发现，如果将PEO与两种锂盐进行混合，得到的固体膜的电导率可以有明显的提升，这一发现为下一步的研究提供了新的思路。
由于到目前为止科学家们只研究了很少的几种锂盐组合，因此尝试更多的锂盐组合，将有可能获得真正具有使用价值的固体电解质。
本文的研究工作是以PEO作为基质，将LiClO4与LiSO3CF3按不同配比与之混合，制备出固体电解质膜，在充分干燥的条件下测量电导率，在此基础上分析PEO与锂盐的配比以及两种锂盐的配比对固体膜样品电导率的影响。

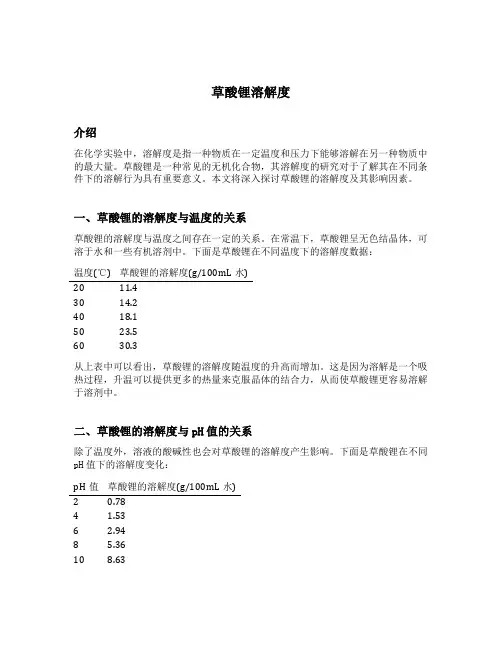

草酸锂溶解度
草酸锂溶解度介绍在化学实验中，溶解度是指一种物质在一定温度和压力下能够溶解在另一种物质中的最大量。
草酸锂是一种常见的无机化合物，其溶解度的研究对于了解其在不同条件下的溶解行为具有重要意义。
本文将深入探讨草酸锂的溶解度及其影响因素。
一、草酸锂的溶解度与温度的关系草酸锂的溶解度与温度之间存在一定的关系。
在常温下，草酸锂呈无色结晶体，可溶于水和一些有机溶剂中。
下面是草酸锂在不同温度下的溶解度数据：温度(℃) 草酸锂的溶解度(g/100mL水)20 11.430 14.240 18.150 23.560 30.3从上表中可以看出，草酸锂的溶解度随温度的升高而增加。
这是因为溶解是一个吸热过程，升温可以提供更多的热量来克服晶体的结合力，从而使草酸锂更容易溶解于溶剂中。
二、草酸锂的溶解度与pH值的关系除了温度外，溶液的酸碱性也会对草酸锂的溶解度产生影响。
下面是草酸锂在不同pH值下的溶解度变化：pH值草酸锂的溶解度(g/100mL水)2 0.784 1.536 2.948 5.3610 8.63从上表可以看出，草酸锂的溶解度随pH值的增加而增加。
这是由于草酸锂是一种酸性物质，在酸性溶液中更容易溶解。
三、草酸锂的溶解度与溶剂的选择草酸锂不仅可以溶解于水，还可以溶解于其他有机溶剂，如醇类、醚类等。
不同溶剂对草酸锂的溶解度有一定影响，下面是草酸锂在不同溶剂中的溶解度数据：溶剂草酸锂的溶解度(g/100mL溶剂)水46.2乙醇27.4丙酮24.3乙醚11.5苯 3.8从上表中可以看出，草酸锂的溶解度与溶剂的极性有关。
一般来说，极性溶剂能够更好地溶解极性物质，而非极性溶剂则对非极性物质具有较好的溶解力。
四、影响草酸锂溶解度的其他因素除了温度、pH值和溶剂选择外，还有一些其他因素会影响草酸锂的溶解度，包括草酸锂的粒度、搅拌速度、溶解时间等。
下面是这些因素对草酸锂溶解度的影响：1.粒度：较细的草酸锂粒子更易于溶解，因为它们提供了更大的表面积。
锂电池用PEO基固态聚合物电解质研究进展及应用
高电导率 、离 子迁移 数和 电化 学稳定 性 。 W.Krawiec等 [ 24]
多孔碳材料催化草酸锂
多孔碳材料催化草酸锂草酸锂是一种重要的化学物质，广泛应用于电池、荧光剂、催化剂等领域。
然而，传统的草酸锂合成方法往往需要高温高压条件，且产物纯度不高，工艺复杂。
近年来，多孔碳材料作为一种新型的催化剂，被广泛研究和应用于草酸锂的合成中。
多孔碳材料具有独特的孔结构和表面特性，能够提供更多的活性位点，增加反应表面积，从而提高反应速率和选择性。
此外，多孔碳材料还具有良好的热稳定性和化学稳定性，能够在高温高压条件下稳定存在，并且不易受到氧化和腐蚀。
在草酸锂的合成中，多孔碳材料常常被用作催化剂载体，通过调控孔结构和表面性质，进一步提高催化活性和选择性。
例如，研究人员通过调节多孔碳材料的孔径和孔容，可以控制草酸锂的晶相和晶粒尺寸，从而影响产品的纯度和颗粒形貌。
此外，多孔碳材料还可以通过调节表面官能团的种类和含量，改变反应的酸碱性质，进一步调控草酸锂的合成反应。
多孔碳材料催化草酸锂合成的机理主要包括吸附-解离-缩合和表面催化两种途径。
在吸附-解离-缩合途径中，多孔碳材料的孔结构和表面特性可以吸附和解离草酸锂的前体物质，然后在内部空间进行缩合反应，形成草酸锂。
而在表面催化途径中，多孔碳材料的表面官能团可以直接参与草酸锂的合成反应，通过催化剂和底物之间的相互作用，促进反应的进行。
除了作为催化剂载体，多孔碳材料还可以通过掺杂或修饰，进一步提高催化活性和选择性。
例如，研究人员通过掺杂过渡金属或半导体材料，可以调节多孔碳材料的电子结构和表面性质，增强催化剂与底物的相互作用，提高反应速率和选择性。
此外，研究人员还可以通过修饰多孔碳材料的表面，引入氧化物或金属纳米颗粒，进一步提高催化活性和稳定性。
多孔碳材料作为一种新型的催化剂，具有独特的孔结构和表面特性，可以有效催化草酸锂的合成反应。
通过调控孔结构、表面性质和掺杂修饰，可以进一步提高催化活性和选择性。
未来，我们还可以进一步研究多孔碳材料的设计和合成方法，开发更高效、环境友好的草酸锂合成工艺，推动多孔碳材料在催化领域的应用和发展。
化学纯草酸锂
化学纯草酸锂
化学纯草酸锂是一种重要的化工原料，常用于制备锂离子电池、高能量材料和光学晶体等领域。
它的化学式为Li2C2O4，为白色结晶性粉末，可溶于水和酸性溶液，不溶于乙醇和丙酮等有机溶剂。
化学纯草酸锂的制备方法较为简单，一般通过草酸和氢氧化锂反应得到。
首先将草酸和氢氧化锂按一定比例混合，加热至80℃左右反应，得到草酸锂的沉淀。
然后将草酸锂沉淀洗净并干燥，即得到化学纯草酸锂。
化学纯草酸锂具有较高的纯度和稳定性，可用于制备高品质的锂离子电池和光学晶体等产品。
此外，它还可以作为制备其他锂化合物的原料，具有广泛的应用前景。
- 1 -。
草酸锂 电池级
草酸锂电池级
电池级草酸锂是一种重要的电池材料，主要用于锂离子电池的制造。
以下是关于电池级草酸锂的详细介绍：
1.基本性质：电池级草酸锂是一种白色结晶粉末，分子式为Li2C2O4。
它的相对
分子质量为108.94，熔点为121℃，沸点为150℃（升华）。
草酸锂具有较低的密度，常温下为1.03g/cm3。
它易溶于水。
2.用途：电池级草酸锂主要用于锂离子电池的制造。
随着电动汽车市场的不断扩
大，电池级草酸锂的需求量也在逐渐增加。
3.包装和储存：电池级草酸锂通常以内PE袋装，每桶25公斤。
外包装为纸桶，
或由供需双方确定。
产品在运输中应注意防潮和包装破损。
产品应存放在干燥环境中。
请注意，在使用电池级草酸锂时，应遵守相关的安全操作规程，确保人员和环境的安全。
同时，对于具体的应用和使用条件，建议咨询相关领域的专家或查阅相关文献资料。
