故障主题：气囊灯亮
故障现象：正常行驶中气囊灯间歇性点亮
故障分析：因是间歇性故障，每次该车来本站时气囊灯就恢复正常，本站用解码器无法读取
故障代码，本站多次试车后气囊灯终于点亮，读出故障代码为B1044、侧向安全
气囊：驾驶员侧向安全气囊电阻太高。
何异常
简单处理后试车气囊灯依旧点亮，（注：拆装安全带插头是一定断开电瓶负极
后在操作）回来后读出故障代码和上次读取同一代码。
第三步：继续检查安全带附近线路，线路无任何破损，因本站经营车型比较多，插头须接故
障比较多，因此配件库特意购进的（导电膏），再次打开安全带扣板，摘下插头，
涂抹上少许的导电膏后，回复后继续试车。
第四步：经过多次试车，无任何异常，三日后回访、客户反映气囊灯未曾亮过。
由此可见，故障点就是安全带插头接触不良，导致、安全气囊灯间歇性点亮。
故障排除：打开安全带扣板（注：拆装时小心扣板内的卡扣、最好用专用工具拆装，以免客户抱怨），涂抹少许导电膏。
案例提供：延边嘉航、林雪原。
车身控制系统认知
学习单元12.12 空车气身流控量制传系感统器认故知障检修
学习单元12.12 空车气身流控量制传系感统器认故知障检修
理论知识
二、帝豪EV450车身控制系统的组成
1.ESC控制模块
ESC控制模块控制系统功能并检 测故障。当点火开关接通并且未出 现防抱死制动系统故障码时，系统 给继电器通电，从而向电磁阀和泵 提供蓄电池正极电压。ESC控制模 块不断检测车轮的状态，控制车轮 的滑移率保持在一定的范围内，从 而保持车辆的稳定性
学习单元12.12 空车气身流控量制传系感统器认故知障检修
理论知识
二、帝豪EV450车身控制系统的组成
吉利EV450纯电动汽车车身控制系 统是基于车身网V-CAN总线的多个 系统的集合，按照各部件的功能，主 要包含：BCM、ESC、EPS、远程控 制器、转角传感器、安全气囊模块、 低速预警系统、组合仪表、360全景 影像、电子手刹模块、热管理控制器、 电动座椅控制器等。
学习单元1.2 空气流量传感器故障检修
理论知识
汽车车身控制系统概述
帝豪EV450车身控制系统的组成
学习单元12.12 空车气身流控量制传系感统器认故知障检修
理论知识
一、汽车车身控制系统概述
1.汽车新技术概述
车身控制技术的主要发展方向： (1)满足用户个性化的需求，大幅度提高汽车的性能，使之更舒适方 便、安全可靠。 (2)满足社会需求，保护环境，节省能源，节约资源。 (3)实现包括道路在内的交通系统智能化，将汽车和社会有机地联结 起来，即智能网联汽车ADAS.
广汽传祺内部车身维修手册-2013-04-25
1 一般说明...............................................................................1 2 检查安全带.............................................................................2 2.1 检查安全带...........................................................................2 2.2 检查自动回卷装置（锁止功能）.........................................................3 2.3 目检安全带锁.........................................................................4 2.4 检查安全带锁功能.....................................................................4 2.5 检查导向扣和锁舌.....................................................................4 2.6 检查固定零件和固定点.................................................................5 2.7 安全带卷收器的安全规定...............................................................5 2.8 安全带拉紧器单元废处理...............................................................5 3 安全气囊的安全措施.....................................................................6 3.1 操作安全气囊安全措施.................................................................6 3.2 帘式安全气囊附加安全规定.............................................................6 3.3 回收处理安全气囊.....................................................................6 3.4 发生事故后更换安全气囊...............................................................6
新能源汽车案例之吉利EV450无法上电的故障诊断与排除
谢谢
3、诊断思路
高压互锁原理图
3、诊断思路
第十步
• 所以此时互锁线路中可能存在断路的情况，或者VCU内部故障。 因此可能原因为：
• 1)高压互锁线路断路 • 2)VCU自身硬件故障或者软件故障
3、诊断思路
第十一步
分别测试入测试高压互锁线路中各模块两端端子的波形， 结果测试
电机控制器的BV11/4端子的波形如图 车载充电机的BV10/26端子波形如图 BV10/26端的波形显示为幅值接近+B的一条直线，BV11/4的波形为幅值为3.3V的 一条方波说明车载充电机BV10/26至电机控制器BV11/4线路断路。
3、诊断思路
第七步
读取整车故障码，可读到以下故障码：
P1C4096
高压互锁故障
P1C8E04
高压互锁输出信号断 路
3、诊断思路
高压互锁原理图
3、诊断思路
第八步
进一步读取数据流“VCU的高压互锁信号”显示为“未连接”，结合故障码 和数据流，说明高压互锁线路存在一个或者多个故障。 • 可能原因为： • 1)整车控制VCU至电机控制器间高压互锁连接线路断路、虚接、短路故障 • 2)电机控制器低压、高压线束接插件退针(断路)、虚接故障 • 3)电机控制器至车载充电机间高压互锁连接线路断路、虚接、短路故障 • 4)车载充电机低压、高压线束接插件退针(断路)、虚接 • 5)车载充电机至空调压缩机控制器间高压互锁连接线路断路、虚接、短路故
虚接、短路故障 • 12)整车控制VCU自身硬件故障或者软件故障
3、诊断思路
第九步
测量VCU的高压互锁CA67/76的波形。
上图为标准波形
上图为CA67/76实测波形
3、诊断思路
雷凌轿车安全气囊故障灯常亮的处理
AUTOMOBILE MAINTENANCE技0帀手记雷凌轿车安全气囊故障灯常亮的处理沈阳一、故障现象有一辆2015年生产的丰田雷凌1.6L轿车,搭载4ZR-FE发动机和CVT 无级变速器，行驶里程约为6.5万km o 车主反映车辆的安全气囊灯常亮。
二、故障诊断接车后验证故障，点火开关置于ON位置，安全气囊系统自检后气囊指示灯不熄灭。
起动发动机怠速运转，仪表板上的安全气囊故障灯仍然不熄灭。
用故障诊断仪进入车辆安全气囊系统，读取安全气囊系统故障码为:B1826左侧安全气囊引爆电路开路。
清除故障码后再次读取，故障码依然存在。
丰田雷凌轿车的安全气囊系统主要包括:空气囊系统指示灯、左前和右前空气囊碰撞传感器、左侧和右侧空气囊碰撞传感器、左后和右后空气囊碰撞传感器、驾驶员空气囊总成、驾驶员侧空气囊总成、前排乘客空气囊总成、前排座椅侧空气囊总成、空气囊ECU总成、前排座椅外安全带总成、气囊系统线束及连接器等部件组成。
安全气囊系统的基本工作过程是:汽车行驶过程中，碰撞传感器检测车速的变化，并将车速变化信号送至空气囊ECU,空气囊ECU通过计算并判定是否向安全带收紧器或是空气囊的点火器发出点火指令。
当车速低于30km/h发生碰撞时，碰撞产生的减速度和惯性力较小，碰撞传感器将此信号送到空气囊ECU总成，空气囊ECU判定为不引爆安全气囊，只引爆安全带收紧器的点火器。
当车速高于30km/h发生碰撞时，碰撞产生的减速度和惯性力较大，碰撞传感器将此信号送到空气囊ECU,空气囊ECU判定为要同时引爆安全气囊和安全带收紧器，并向左、右安全带和空气囊点火器发出点火指令，安全带和空气囊同时引爆，保证驾乘人员的安全。
前排左侧座椅空气囊电路原理如图1所示。
根据其电路原理推断，形成该故障的原因可能有：电路连接器损坏、前排左侧座椅侧气囊总成损坏、空气囊ECU总成损坏、线束故障等。
首先将点火幵关置于OFF挡，断开蓄电池负极（-）电缆，等待至少90s o用手晃动检查前排左侧座椅空气囊总成和空气囊ECU总成的连接器，连接器连接牢固，连接器端子也没有明显的损坏，地板线束防激活机构的短接弹簧也没有明显变形和损坏，初步排除连接器故障。
安全气囊维修及使用说明书
安全气囊维修及使用阐明书诊断SRS诊断系统检查当加载电压至辅助约束系统(SRS)，接通电源，传感及诊断模块(SDM)将点亮气囊警告灯并开始进行系统自检。
在系统检查过程中警告灯将以1Hz旳频率闪烁6秒。
SDM诊断到任何故障均会点亮安全气囊警告灯并将此错误存储到SDM存储器中。
SDM在每次接通电源后都将检查SRS系统错误。
如果在自检过程中持续诊断到5次错误，SDM将标记故障。
一种故障诊断测试循环为400毫秒，故SDM将用2秒(400毫秒X 5次)进行故障确认。
如果故障被标记并持续保持错误状态，警告灯应当长亮，此状态称为“现存故障”。
当故障被标记过一次后，如果此错误在25个持续错误诊断测试循环后(400毫秒X 25＝10秒)没有再浮现，此故障将被取消标记。
此状况警告灯将熄灭并称为“历史故障”。
诊断仪诊断诊断仪可以从SDM旳存储器中读取数据以进行持续数据交流。
诊断仪用于读取存储故障代码及维修后旳清除部分存储数据。
但是无法清除内部错误，撞车记录及算法数据错误。
对旳使用诊断仪，一方面熄灭点火开关，将诊断仪连接至数据连接接口，将点火开关接通。
后续环节请参见诊断仪使用手册。
维护及维修SRS 系统警告：在点火熄灭同步保险被取出旳状况下，传感及诊断模块(SDM)可以提供1分钟足够旳电压起爆安全气囊。
如果安全气囊没有被断开连接，在切断至SDM旳电源后1分钟内不要开始维修操作。
如果安全气囊已被断开连接，维修可以立即进行，无需等待1分钟旳放电。
在维修过程中临时切断SRS系统旳失败会导致误起爆、人员伤害及SRS系统报废。
切断安全气囊系统1.调节方向盘至中间位置2.将点火开关置于锁止位置并取出钥匙3.从保险盒中取出安全气囊保险，等待超过1分钟旳SDM电容放电。
接通安全气囊系统1.将安全气囊保险插入保险盒2.将点火开关旋至启动位置，检查气囊批示灯闪烁6秒后熄灭。
如果批示灯未按此方式工作，请参阅本手册内“SRS诊断系统检查”部分。

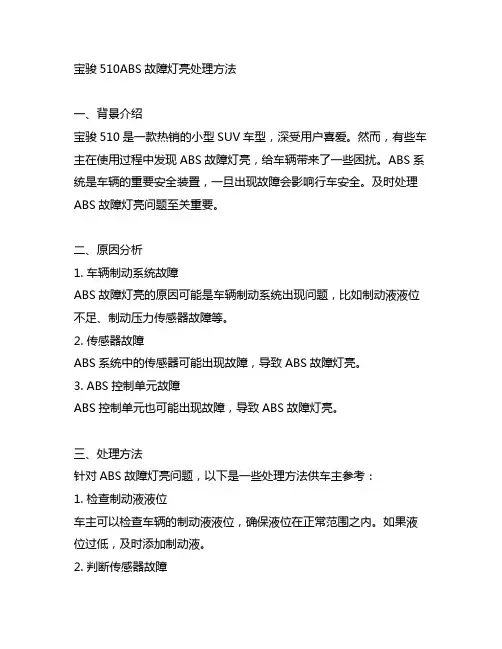

宝骏510abs故障灯亮处理方法
