埋弧焊焊缝产生气孔的主要原因及防止措施如下

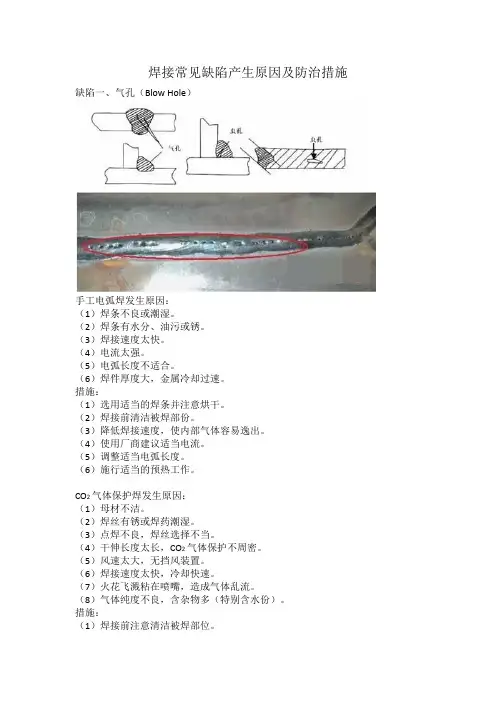

焊接常见缺陷产生原因及防治措施
焊接常见缺陷产生原因及防治措施缺陷一、气孔（Blow Hole）手工电弧焊发生原因：（1）焊条不良或潮湿。
（2）焊条有水分、油污或锈。
（3）焊接速度太快。
（4）电流太强。
（5）电弧长度不适合。
（6）焊件厚度大，金属冷却过速。
措施：（1）选用适当的焊条并注意烘干。
（2）焊接前清洁被焊部份。
（3）降低焊接速度，使内部气体容易逸出。
（4）使用厂商建议适当电流。
（5）调整适当电弧长度。
（6）施行适当的预热工作。
CO2气体保护焊发生原因：（1）母材不洁。
（2）焊丝有锈或焊药潮湿。
（3）点焊不良，焊丝选择不当。
（4）干伸长度太长，CO2气体保护不周密。
（5）风速太大，无挡风装置。
（6）焊接速度太快，冷却快速。
（7）火花飞溅粘在喷嘴，造成气体乱流。
（8）气体纯度不良，含杂物多（特别含水份）。
措施：（1）焊接前注意清洁被焊部位。
（2）选用适当的焊丝并注意保持干燥。
（3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊丝尺寸要适当。
（4）减小干伸长度，调整适当气体流量。
（5）加装挡风设备。
（6）降低速度使内部气体逸出。
（7）注意清楚喷嘴处焊渣，并涂以飞溅附着防止剂，以延长喷嘴寿命。
（8）CO2纯度为99.98%以上，水份为0.005%以下。
埋弧焊接（1）焊缝有锈、氧化膜、油脂等有机物的杂志。
（2）焊剂潮湿。
（3）焊剂受污染。
（4）焊接速度过快。
（5）焊剂高度不足。
（6）焊剂高度过大，使气体不易逸出（特别在焊剂粒度细的情形）。
（7）焊丝生锈或沾有油污。
（8）极性不适当（特别在对接时受污染会产生气孔）。
措施：（1）焊缝需研磨或以火焰烧除，再以钢丝刷清除。
（2）约需300℃干燥。
（3）注意焊剂的储存及焊接部位附近地区的清洁，以免杂物混入。
（4）降低焊接速度。
（5）焊剂出口橡皮管口要调整高些。
（6）焊剂出口橡皮管要调整低些，在自动焊接情形适当高度30-40mm。
（7）换用清洁焊丝。
（8）将直流正接（DC-）改为直流反接（DC+）。
埋弧焊管焊接主要缺陷及防控措施
埋弧焊管焊接主要缺陷及防控措施埋弧焊管焊接主要缺陷及防控措施摘要：文章分析了埋弧焊管在焊接过程易出现的焊接缺陷，判断其产生的原因，并提出了相应的处理方法。
1焊缝外观缺陷1.1咬边埋弧焊管焊接过程易出现单个单侧咬边缺陷的原因在于：成型缝间隙变化过大、带钢边缘有小毛刺或小缺口、成型错边。
出现这种情况，不必进行大的调整,可以在条件允许的情况下尽可能将带钢边缘处理光滑并保持成型稳定。
对于带钢边缘的光滑处理问题,可以采用铣边机代替圆盘剪剪边进行解决。
埋弧焊管焊接过程还会出现单个双侧咬边的情况，其形成原因主要是焊丝直径不均匀、焊丝接头不光滑、焊丝硬度不均匀造成送丝不均匀、金属毛刺导致的电嘴处瞬间短路。
出现这样的情况可采取的防控措施有：检查焊丝直径大小如果导电嘴为原型导电嘴则适当扩大导电嘴直径要求焊丝制造厂家对焊丝接头处修磨保证接头处直径一致切硬度一致，注意板边剪边和铣边情况确保无毛刺，定期放空内焊焊剂并进行磁筛选。
1.2焊缝余高、焊缝“脊棱”、焊缝“马鞍形”太大焊缝余高过大形成的原因有：焊接规范搭配不当,电流过大、电压过小以及焊速过慢；焊丝后倾角过大，使熔池金属剧烈后排；焊丝的前、后间距过小。
焊丝伸出长度过大。
防控措施包括：通过工艺试验确定合理的焊接规范匹配；厚壁钢管采用开坡口的焊接、减少焊丝伸出长度、适当增加焊丝间距、适当增加焊点偏中心。
焊缝鱼脊背的形成原因是：焊点位置不当,焊点偏中心过小，液态熔池金属流向熔池尾部，导致焊缝高度增大，特别是焊缝中间的余高增大，形成焊缝“脊棱”；或者是前焊丝前倾角过大后丝后倾角偏小。
其防控措施有：适当增加焊点偏中心、减小前焊丝前倾角和后焊丝后倾角。
焊缝“马鞍形”太大的形成原因有两个，一是下坡焊时的钢管焊点偏中心过大，二是弧压偏大。
防控措施包括：适当减小焊点偏中心，要不出焊缝“马鞍形”则一般条件下偏中心为0.07R（R 为钢管半径）、降低弧压由于采用烧结焊剂对焊接工艺规范反映非常敏感所以每次调整焊接规范幅度要小。
焊接钢管焊缝气孔产生的原因及防治措施
焊接钢管焊缝气孔产生的原因及防治措施第一篇：焊接钢管焊缝气孔产生的原因及防治措施焊接钢管焊缝气孔产生的原因及防治措施焊接钢管焊缝气孔不仅影响管道焊缝致密性，造成管道泄漏，而且会成为腐蚀的诱发点，严重降低焊缝强度和韧性。
焊缝产生气孔的因素有：焊剂中的水分、污物、氧化皮和铁屑，焊接的成份及覆盖厚度，钢板的表面质量以及钢板边板处理，焊接工艺及钢管成型工艺等。
相关防治措施为：1焊剂成分。
焊接含有适量的CaF2和SiO2时，会反应吸收大量的H2，生成稳定性很高且不溶于液态金属的HF，从而可以防止氢气孔的形成。
2焊剂的堆积厚度一般为25-45mm，焊剂颗粒度大、密度小时堆积厚度取最大值，反之取最小值;大电流、低焊速堆积厚度取最大值，反之取最小值，此外，夏天或空气湿度大时，回收的焊剂应烘干后再使用。
3钢板表面处理。
为避免开卷矫平脱落的氧化铁皮等杂物进入成型工序，应设置板面清扫装置。
4钢板板边处理。
钢板板边应设置铁锈和毛刺清除装置，以减少产生气孔的可能。
清除装置的位置最好安装在铣边机和圆盘剪后，装置的结构是一边2个上下位置可调整间隙的主动钢丝轮，上下压紧板边。
5焊缝形貌。
焊缝的成型系数过小，焊缝的形状窄而深，气体和夹杂物不容易浮出，易形成气孔和夹渣。
一般焊缝成型系数控制在1.3-1.5，厚壁焊管取最大值，薄壁取最小值。
6减小次级磁场。
为了减少磁偏吹的影响，应使工件上焊接电缆的连接位置仅可能远离焊接终端，避免部分焊接电缆在工件上产生次级磁场。
7工艺方面。
应适当降低焊接速度或增大电流，从而延迟焊缝熔池金属的结晶速度，以便于气体逸出，同时，如果带钢递送位置不稳定，应及时进行调整，杜绝通过频繁微调前桥或后桥维持成型，造成气体逸出困难。
焊接钢管焊缝夹渣产生的原因及防治措施焊后残留在焊缝中的熔渣称为夹渣，夹渣对接头的性能影响比较大。
因夹渣多数呈不规则状，会降低焊缝的塑性和韧性，其尖角会引起很大的应力集中，尖角顶点常导致裂纹产生，焊缝中的针形氧化物和磷化物夹渣会使焊缝金属变脆，降低力学性能，氧化铁及硫化铁夹渣容易使焊缝产生脆性。
埋弧焊SAW
小车：用于通用埋弧焊， 配导轨使用。
小车上通常包括送丝 ／行走驱动装置、焊剂斗、 焊丝盘和控制面板等。
一般多用内绕式焊丝 盘（也可以用开式焊丝 盘）。 小车机头上的导电嘴 有滚动式、夹瓦式和管式， 以夹瓦式多见。
二、辅助设备
通用焊机（小车式）通常用于平板的拼接和工字／T形／ 箱形梁的角缝等简单构件的焊接，筒体的纵、环缝和复杂结 构的焊接还要升降机构和焊接滚轮架（变位机）的配合。 滚轮架（用于圆筒形结构焊缝的焊接） 变位器（用于把焊缝置于平焊位置） 升降机构（用于提升机头） 焊剂垫（用于在背面承托熔池），有带式、盘式和热固 化焊剂垫等多种形式。 夹紧机构（用于固定焊件，多用于专机上） 另外，在有的埋弧焊机（特别是各种专机）上还会有焊 剂回收装置和焊缝跟踪传感器等。
2、裂纹 1)结晶裂纹 钢材焊接时，焊缝中的S 、P等杂质在结晶过程中形成低熔点 共晶。随着结晶过程的进行，它们逐渐被排挤在晶界，形成了“液 态薄膜”。焊缝凝固过程中，由于收缩作用，焊缝金属受拉应力， “液态薄膜”不能承受拉应力而形成裂纹。 钢材的化学成分对结晶裂纹的形成有重要影响。硫对形成结晶 裂纹影响最大，但其影响程度又与钢中其他元素含量有关，如Mn与 S 结合成MnS而除硫，从而对S的有害作用起抑制作用。Mn还能改善 硫化物的性能、形态及其分布等。因此，为了防止产生结晶裂纹， 对焊缝金属中的Mn／S值有一定要求。Mn／S值多大才有利于防止 结晶裂纹，还与含碳量有关。 埋弧焊焊缝的熔合比通常都较大，因而母材金属的杂质含量对 结晶裂纹倾向有很大关系。母材杂质较多，或因偏析使局部 C 、S含 量偏高，Mn／S可能达不到要求。可以通过工艺措施。(如采用直流 正接、加粗焊丝以减小电流密度、改变坡口尺寸等) 减小熔合比；也 可以通过焊接材料调整焊缝金属的成分，如增加含Mn量，降低含C 、 Si量等。
埋弧焊焊缝产生气孔的主要原因及防止措施如下（共五篇）
埋弧焊焊缝产生气孔的主要原因及防止措施如下（共五篇）第一篇：埋弧焊焊缝产生气孔的主要原因及防止措施如下埋弧焊焊缝产生气孔的主要原因及防止措施如下：1)焊剂吸潮或不干净焊剂中的水分、污物和氧化铁屑等都会使焊缝产生气孔，在回收使用的焊剂中这个问题更为突出。
水分可通过烘干消除，烘干温度与肘间由焊剂生产厂家规定。
防止焊剂吸收水分的最好方法是正确肋储存和保管6 采用真空式焊剂回、收器可以较有效地分离焊剂与尘土，从而减少回收焊剂在使用中产生气孔的可能性。
2)焊接时焊剂覆盖不充分由于电弧外露并卷入空气而造成气孔。
焊接环缝时，特别是小直径的环缝，容易出现这种现象，应采取适当措施，防止焊剂散落。
3)熔渣粘度过大焊接时溶入高温液态金属中的气体在冷却过程中将以气泡形式溢出。
如果熔渣粘度过大，气泡无法通过熔渣，被阻挡在焊缝金属表面附近而造成气孔。
通过调整焊剂的化学成分，改变熔渣的粘度即可解决。
4)电弧磁偏吹焊接时经常发生电弧磁偏吹现象，特别是在用直流电焊接时更为严重。
电弧磁偏吹会在焊缝中造成气孔。
磁偏吹的方向、受很多因素的影响，例如工件上焊接电缆的联接位置：电缆接线处接触不良、部分焊接电缆环绕接头造成的二次磁场等。
在同一条焊缝的不同部位，磁偏吹的方向也不相同。
在接近端部的一段焊缝上，磁偏吹更经常发生，因此这段焊缝气孔也较多。
为了减少磁偏吹的影响，应尽可能采用交流电源；工件上焊接电缆的联接位置尽可能远离焊缝终端；避免部分焊接电缆在工件上产生二次磁场等。
5)工件焊接部位被污染焊接坡口及其附近的铁锈、油污或其他污物在焊接时将产生大量气体，促使气孔生成，焊接之前应予清除。
油污要清理干净去掉氧化皮子焊剂干燥铁锈预热问题再有就是停弧的时候先停速度在停弧这样可以减少缩孔裂纹等再有就是清根要彻底第二篇：埋弧焊产生气孔原因埋弧焊缝产生气孔的主要原因埋弧焊缝产生气孔的主要原因是氢，氢气是由焊材、母材带入电弧区的水分所造成的。
但是电磁偏吹、母材质量不好等也会造成气孔，应根据实际情况具体分析，采取相应防止措施。
埋弧自动焊气孔缺陷形成原因及预防措施浅析
埋弧自动焊气孔缺陷形成原因及预防措施浅析摘要：埋弧自动焊作为一种高效的焊接方法在制造业中得到了广泛的应用。
但各种因素的影响使得埋弧焊焊缝易出现气孔等焊接缺陷。
在压力容器的生产单位中，由于某些因素的影响，焊缝中也会出现气孔、裂纹、夹渣等焊接缺陷，直接影响了焊缝质量，其中气孔是最易产生并极具危害的缺陷之一。
它使焊缝的致密度下降，强度降低，影响焊缝的一次合格率。
因此尽量减少气孔缺陷是提高埋弧焊质量必须解决的一个重要问题。
关键词：埋弧焊；气孔；预防措施一、问题的提出及自动埋弧焊的特点在检验某公司蒸汽蓄热器时，宏观检验发现直径约4mm气孔，比平时常见的焊缝表面气孔尺寸要大，经过初步打磨后发现气孔内有类似夹渣物（见图一），该气孔位于焊缝边缘，打磨至17mm深度尚未完全消除，焊缝焊接方法为埋弧自动焊。
后经查阅相关资料后发现，自动埋弧焊该类缺陷较为常见，属铁豆型气孔缺陷。
埋弧焊是一种电弧在焊剂层下燃烧进行焊接的方法。
其固有的焊接质量稳定、焊接生产率高、无弧光、烟尘很少等优点，使其成为压力容器、管材制造、箱型梁柱等重要承压、承重钢结构制作中的主要焊接方法。
埋弧自动焊接时，引燃电弧、送丝、电弧沿焊接方向移动及焊接收尾等过程完全由机械来完成。
近年来，虽然先后出现了许多种高效、优质的新焊接方法，但埋弧焊的应用领域依然未受任何影响。
从各种熔化焊方法的熔敷金属质量所占份额的角度来看，埋弧焊约占10%左右，且多年来一直变化不大。
图一气孔缺陷二、气孔、铁豆缺陷形成原因（１）焊缝附近母材的影响焊缝附的近母材表面质量是产生气孔的重要因素之一，主要是指母材表面的铁锈、水分、油污等影响因素。
铁锈的主要成分为三氧化二铁（Fe2O3）与水（H2O）形成的络合物。
水分在高温作用下会分解出氢（H2）和氧（O2），在焊接熔池中，氢的溶解度很高，冷却时氢的溶解度急剧下降，容易形成氢气孔。
同时分解出的氧（O2）经过焊接的冶金过程，会与金属材料中的碳（C）元素结合，从而形成一氧化碳（CO）气孔。
埋弧焊主要缺陷及防止
埋弧焊主要缺陷及防止埋弧焊时可能产生的主要缺陷，除了由于所用焊接工艺参数不当造成的熔透不足、烧穿、成形不良以外，还有气孔、裂纹、夹渣等。
本节主要叙述气孔、裂纹、夹渣这几种缺陷的产生原因及其防止措施。
1. 气孔埋弧焊焊缝产生气孔的主要原因及防止措施如下：1)焊剂吸潮或不干净焊剂中的水分、污物和氧化铁屑等都会使焊缝产生气孔，在回收使用的焊剂中这个问题更为突出。
水分可通过烘干消除，烘干温度与肘间由焊剂生产厂家规定。
防止焊剂吸收水分的最好方法是正确肋储存和保管 6 采用真空式焊剂回、收器可以较有效地分离焊剂与尘土，从而减少回收焊剂在使用中产生气孔的可能性。
2)焊接时焊剂覆盖不充分由于电弧外露并卷入空气而造成气孔。
焊接环缝时，特别是小直径的环缝，容易出现这种现象，应采取适当措施，防止焊剂散落。
3)熔渣粘度过大焊接时溶入高温液态金属中的气体在冷却过程中将以气泡形式溢出。
如果熔渣粘度过大，气泡无法通过熔渣，被阻挡在焊缝金属表面附近而造成气孔。
通过调整焊剂的化学成分，改变熔渣的粘度即可解决。
4)电弧磁偏吹焊接时经常发生电弧磁偏吹现象，特别是在用直流电焊接时更为严重。
电弧磁偏吹会在焊缝中造成气孔。
磁偏吹的方向、受很多因素的影响，例如工件上焊接电缆的联接位置：电缆接线处接触不良、部分焊接电缆环绕接头造成的二次磁场等。
在同一条焊缝的不同部位，磁偏吹的方向也不相同。
在接近端部的一段焊缝上，磁偏吹更经常发生，因此这段焊缝气孔也较多。
为了减少磁偏吹的影响，应尽可能采用交流电源；工件上焊接电缆的联接位置尽可能远离焊缝终端；避免部分焊接电缆在工件上产生二次磁场等。
5)工件焊接部位被污染焊接坡口及其附近的铁锈、油污或其他污物在焊接时将产生大量气体，促使气孔生成，焊接之前应予清除。
2 裂纹通常情况下，埋弧焊接头有可能产生两种类型裂纹，即结晶裂纹和氢致裂纹。
前者只限于焊缝金属，后者则可能发生在焊缝金属或热影响区。
1)结晶裂纹钢材焊接时，焊缝中的S 、P等杂质在结晶过程中形成低熔点共晶。
常见焊接缺陷类型产生原因与防止措施
常见焊接缺陷类型产生原因与防止措施1）焊缝尺寸不符合要求焊波粗，外形高低不平，焊缝加强高度过低或者过高，焊波宽度不一及角焊缝单边或下陷量过大，其原因是：1，焊件坡口角度不当或装配间隙不均匀；2，焊接规范选用不当；3，运条速度不均匀，焊条（或焊把）角度不当角焊缝的K 值不等—一般发生在角平焊，也称偏下。
偏下或焊缝没有圆滑过渡会引起应力集中，容易产生焊接裂纹。
焊条角度问题，应该考虑铁水受重力影响问题。
许多教授在编写教材注重理论性而忽略实用性。
焊条角度适当上抬，48/42 度合适。
另外，在K 值要求较大时，尽量采用斜圆圈型运条方法。
时没有进行调整。
三是在熔池边缘停留时间不均匀。
所以焊接时焊接速度均匀、考虑坡口宽度、熔池边缘停留时间合适。
焊缝高低不一致：与焊接速度不均匀有关外，与弧长变化有关。
所以采用均匀的焊接速度、保持一定的弧长，是防止焊缝高低不一致的有效措施。
弧坑：息弧时过快。
与焊接电流过大、收弧方法不当有关。
平焊缝可以采用多种收弧方法，例如回焊法、画圈法、反复息弧法。
立对接、立角焊采用反复息弧法，减小焊接电流法。
焊缝尺寸不符合要求，在凸起时应力集中，产生裂纹；在焊缝尺寸不足时，降低承载能力；所以在焊接前尽量预防，在焊接中尽量防止，在焊接以后及时修补，保证焊缝尺寸符合施工图纸要求。
2）夹渣在焊缝金属内部或熔合线部位存在的非金属夹杂物，夹渣对力学性能有影响，影响程度与夹渣的数量和形状有关，其产生的原因是：1，多层焊时每层焊渣未清除干净2，焊件上留有厚锈；3，焊条药皮的物理性能不当；4，焊层形状不良，坡口角度设计不当5，焊缝的熔宽与熔深之比过小，咬边过深；6，电流过小，焊速过快，熔渣来不及浮出。
夹渣是非金属化合物在焊接熔池冷却没有及时上浮而被封闭在焊缝内，所以与清渣不够、打底层、填充层的成型太差、焊条角度没有进行调整而及时对准坡口两个死角，焊接速度过快、焊接电流过小、非正规的运条方法，没有分清铁水与熔渣，保持熔池的净化氛围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
埋弧焊焊缝产生气孔的主要原因及防止措施如下：
1)焊剂吸潮或不干净焊剂中的水分、污物和氧化铁屑等都会使焊缝产生气孔，在回收使用的焊剂中这个问题更为突出。
水分可通过烘干消除，烘干温度与肘间由焊剂生产厂家规定。
防止焊剂吸收水分的最好方法是正确肋储存和保管6 采用真空式焊剂回、收器可以较有效地分离焊剂与尘土，从而减少回收焊剂在使用中产生气孔的可能性。
2)焊接时焊剂覆盖不充分由于电弧外露并卷入空气而造成气孔。
焊接环缝时，特别是小直径的环缝，容易出现这种现象，应采取适当措施，防止焊剂散落。
3)熔渣粘度过大焊接时溶入高温液态金属中的气体在冷却过程中将以气泡形式溢出。
如果熔渣粘度过大，气泡无法通过熔渣，被阻挡在焊缝金属表面附近而造成气孔。
通过调整焊剂的化学成分，改变熔渣的粘度即可解决。
4)电弧磁偏吹焊接时经常发生电弧磁偏吹现象，特别是在用直流电焊接时更为严重。
电弧磁偏吹会在焊缝中造成气孔。
磁偏吹的方向、受很多因素的影响，例如工件上焊接电缆的联接位置：电缆接线处接触不良、部分焊接电缆环绕接头造成的二次磁场等。
在同一条焊缝的不同部位，磁偏吹的方向也不相同。
在接近端部的一段焊缝上，磁偏吹更经常发生，因此这段焊缝气孔也较多。
为了减少磁偏吹的影响，应尽可能采用交流电源；工件上焊接电缆的联接位置尽可能远离焊缝终端；避免部分焊接电缆在工件上产生二次磁场等。
5)工件焊接部位被污染焊接坡口及其附近的铁锈、油污或其他污物在焊接时将产生大量气体，促使气孔生成，焊接之前应予清除。
油污要清理干净去掉氧化皮子焊剂干燥铁锈预热问题
再有就是停弧的时候先停速度在停弧这样可以减少缩孔裂纹等
再有就是清根要彻底。
