RFID智能服装吊挂系统的基本原理

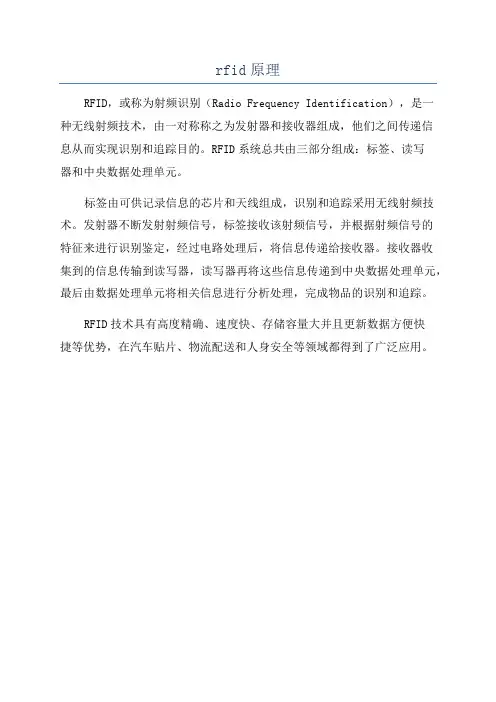

rfid原理

rfid原理
RFID,或称为射频识别(Radio Frequency Identification),是一
种无线射频技术,由一对称称之为发射器和接收器组成,他们之间传递信
息从而实现识别和追踪目的。
RFID系统总共由三部分组成:标签、读写
器和中央数据处理单元。
标签由可供记录信息的芯片和天线组成,识别和追踪采用无线射频技术。
发射器不断发射射频信号,标签接收该射频信号,并根据射频信号的
特征来进行识别鉴定,经过电路处理后,将信息传递给接收器。
接收器收
集到的信息传输到读写器,读写器再将这些信息传递到中央数据处理单元,最后由数据处理单元将相关信息进行分析处理,完成物品的识别和追踪。
RFID技术具有高度精确、速度快、存储容量大并且更新数据方便快
捷等优势,在汽车贴片、物流配送和人身安全等领域都得到了广泛应用。
吊挂系统工作原理

吊挂系统工作原理今天来聊聊吊挂系统工作原理。
你们有没有在商场里看到那些挂着漂亮衣服展示的架子,或者在剧院里看到舞台上可以灵活升降、平移的幕布和灯具?这些啊,就和吊挂系统有关哦。
就拿商场里的衣服架子来说吧,可能你们觉得这个就是简简单单挂上去的,但其实这里面也有点小门道。
像这种最简单的吊挂系统,它主要就是利用一个固定的点来悬挂东西,这就好比我们在树上系个秋千,这个树干就是那个固定的支撑点,绳子就是连接和悬挂的东西。
这是最基础的“单点吊挂”原理。
只要这个点足够牢固,就可以安全地把东西挂起来展示。
说到这里,你可能会问,那像剧院那种大型的,可以灵活运动的吊挂系统又是什么原理呢?这就要说到更复杂一点的东西了。
就像我们玩的那种四驱车,有齿轮、轴承等各种零件来控制车的运动,剧院的吊挂系统也是有很多部件协同工作的。
实际情况是这样子的,剧院的吊挂系统由轨道、吊钩、起重机(或者叫提升机)等部分组成。
轨道就像火车铁轨似的,给吊钩和它挂着的灯具或者幕布等,提供一个移动的路线。
吊钩呢,就像是用手抓住东西的小爪子,是实际起着悬挂作用的部分。
起重机就像是大力士的手臂,负责把东西提升或者下降。
老实说,我一开始也不明白为什么这些在大型剧院里需要搞得这么复杂。
后来我发现这是为了满足剧院不同的演出需求。
比如说一场话剧需要从各个不同角度打光,那就需要灯光可以灵活地在舞台上方移动,这就要靠这种复杂的吊挂系统来实现。
在工业上呢,例如在一些大型工厂车间吊挂大型零部件进行生产加工的时候,原理也是类似的。
天上的轨道就如城市的高架桥,让承载着零部件的吊车可以沿着规定的路线到达指定的位置。
但是啊,这里面也有很多需要注意的地方。
比如说挂件必须能够承受所挂物品的重量,轨道要定期维护,不然就像咱们的旧自行车链条一样,会出问题的。
在我学习这些原理的过程中,我还发现这个原理有很多延伸思考的地方。
比如现在有很多智能的吊挂系统开始出现,它们不仅仅像传统的那样只是机械地运动,还可以根据环境、重量等各种因素自动调整吊挂的力度、速度等。
服装rfid解决方案

服装RFID解决方案1. 简介RFID(Radio Frequency Identification)是一种无线通信技术,用于识别并跟踪物体。
服装RFID解决方案通过将RFID标签嵌入到服装中,实现对服装的追踪和管理。
本文将介绍服装RFID解决方案的原理、应用场景以及相关优势。
2. 原理服装RFID解决方案主要基于RFID技术的原理。
RFID系统由读写器和RFID标签组成。
读写器通过无线信号与标签进行通信,读取标签中存储的信息。
标签中的信息可以是独一无二的身份信息、产品信息等。
在服装RFID解决方案中,RFID标签被嵌入到服装中,可以通过读写器对标签进行远程读取。
在服装生产过程中,可以将标签与服装相关的信息写入标签中,包括服装的款式、尺码、颜色等。
通过适当的标签放置位置,可以方便快捷地对服装进行扫描和识别。
3. 应用场景服装RFID解决方案在服装行业中有广泛的应用场景,主要包括以下几个方面:3.1 库存管理通过在服装上嵌入RFID标签,可以实现对服装库存的实时追踪。
当有新产品入库时,系统可以自动读取标签上的信息,并将其与库存记录进行比对。
这样,库存管理人员可以准确地知道每个款式的服装有多少库存,并及时补充或调整库存。
3.2 销售追踪每个服装上的RFID标签都有唯一的标识符,可以用于追踪服装的销售情况。
在售出商品时,读写器可以读取标签信息,并记录销售时间和地点。
这样,服装销售人员可以根据 RFID 数据分析销售趋势,制定更有效的销售策略。
3.3 防盗系统RFID标签可以与防盗系统结合使用,有效预防服装盗窃行为。
在服装出店时,如果未经过有效支付,RFID防盗系统将发出警报,提醒店员进行检查。
这种方式与传统的标签和安全扣结合的方法相比,更加高效且难以被操纵。
3.4 客流统计RFID标签还可以用于客流统计,帮助商家了解流量状况。
在进入店铺时,RFID读写器可以扫描身上携带的标签,记录顾客的到访时间和频率。
RFID服装管理系统

RFID服装管理系统应用背景:服装纺织业悠久的发展史决定了其产业链的庞大与复杂,其产业链由四个主要环节构成:标准与政策、生产制造、产品流通、终端服务。
目前大部分企业处于手工作业状态,没有任何信息化,导致各环节问题不能及时得到反馈与处理、对产品的销售状况也不能及时掌握。
系统介绍:RFID技术可从服装生产、产品加工、品质检验、仓储、物流运输、配送、产品销售各个环节都进行信息化,为用户提供全程实时动态跟踪及监控管理,同时为各级管理者提供真实、有效的决策支持信息,从而降低管理成本,提高企业利润。
系统工作原理:RFID服装管理系统以RFID 技术为基础,以RFID 中间件为媒介实现了先进的RFID 技术和服装管理方法的有机结合,满足了服装业在防伪、防盗、防窜货、仓储管理、物流管理、门店销售管理上的需求服装在生产的环节中,先利用发卡机或RFID数据写入机器将服装的重要属性写入RFID标签中,并将该标签附着在对应的服装上,标签的唯一性即可作为服装防伪的标识。
配送过程中可用包装或箱体上的RFID电子标签进行调货或配送,在销售门店又可通过RFID读写器辨识异常出入。
系统核心价值:生产智能化/仓储物流智能化/销售智能化系统模块及应用优势:RFID服装管理系统有效地提高了服装生产、物流及门店管理的效率、简化了工作流程、降低了管理人员的劳动强度并为消费者提供了更加时尚便捷的购物过程。
生产环节:实时数据采集、提高生产线效率、品质跟踪可追溯,并可有效控制委外加工单;物流仓储环节:实时货物追踪、快速发货、收货、盘点、缺货报警、滞销品自动统计,有效提高供应链及库存管理水平;门店销售:柜台盘点和快速找货、柜台间迅速调拨、快速对账、自动销售统计及畅销品动态统计,实现合理的进销存管理,并提高防盗系统的安全可靠性及工作人员满意度。
系统设备组成:RFID门店管理系统基本组成(框架图)标签EAS或RFID报警天线读写设备(读写器、手持机、发卡机)中间件开锁器其它组成通道验货机盘点车魔镜智能收银台智能货架。
服装行业RFID应用 服装智能门店及智能仓储解决方案

服装行业RFID应用服装智能门店及智能仓储解决方案一、引言随着信息技术的快速发展,RFID技术在各个行业的应用也得到了广泛关注和应用。
本文档将介绍在服装行业中RFID技术的应用,以及如何利用RFID技术实现服装智能门店和智能仓储解决方案。
二、RFID技术概述1: RFID技术原理2: RFID技术在服装行业的应用价值三、服装智能门店解决方案1: RFID标签的应用a) RFID标签的种类及选择b) RFID标签的安装与维护2:服装智能陈列系统a) RFID读写器的选择与布局b) 陈列物品的RFID标签化c) 监控和管理系统的设计与搭建3:智能购物体验a) RFID标签的扫描与识别技术b) 个性化推荐服务c) 数据分析及提供的决策支持四、服装智能仓储解决方案1: RFID技术在仓储管理中的应用a) 仓储环境监测b) 库存管理与追踪c) 物流运输过程的监控与管理2:智能仓储系统的搭建与设计a) RFID技术在仓储架构中的应用b) RFID设备的配置与布局c) 仓储管理软件的开发与应用五、附件本文档附带以下附件:1:附件一、RFID标签选择与安装手册2:附件二、RFID读写器配置与布局示例图六、法律名词及注释1: RFID:Radio Frequency Identification的缩写,即射频识别技术,是一种利用无线电信号识别目标并获取相关数据的技术。
2:智能门店:利用物联网、大数据等技术和手段实现对门店的智能化管理和运营的一种新型门店模式。
3:智能仓储:利用物联网、RFID等技术实现对仓储环境、库存管理、物流运输等环节的智能化管理和优化的一种仓储解决方案。
七、结尾本文详细介绍了服装行业中RFID技术的应用,以及如何利用RFID技术实现服装智能门店和智能仓储解决方案。
附件中提供了RFID标签选择与安装手册和RFID读写器配置与布局示例图,供读者参考。
法律名词及注释:RFID为Radio Frequency Identification的缩写,智能门店指利用物联网和大数据等技术实现对门店的智能化管理与运营,智能仓储指利用物联网和RFID等技术实现对仓储环境、库存管理和物流运输等环节的智能化管理和优化。

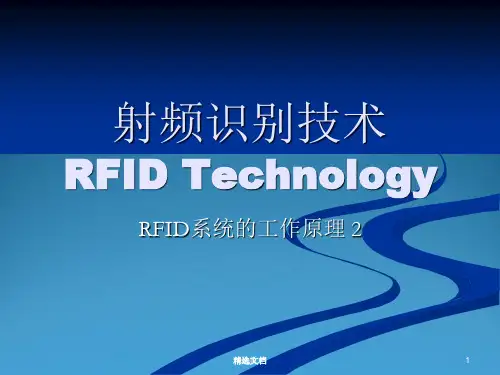

RFID系统的工作原理.ppt

阅读器
电子标签
C1
C2
芯
Cr
片
fs fH
BP
解调
图 4-5 电精最选感新文耦.档合型 RFID 系统
13
2 数据传输
对于电子标签和阅读器天线之间的作0.1用6距
离不超过
,并电子标签处于近场范围内,
电子标签与阅读器的数据传输为负载调制〔电感 耦合、变压器耦合〕。
如果把谐振的电子标签放入阅读器天线的
1. 能量供给
阅读器天线线圈激发磁场,其中一小局
部磁力线穿过电子标签精最选天新文.档 线线圈,通过感应,12在
电容器Cr与阅读器的天线线圈并联,电容器与天线线圈的电感 一起,形成谐振频率与阅读器发射频率相符的并联震荡回路,该回 路的谐振使得阅读器的天线线圈产生较大的电流。
电子标签的天线线圈和电容器C1构成震荡回路,调谐到阅读器 的发射频率。通过该回路的谐振,电子标签线圈上的电压U到达最 大值。这两个线圈的构造可以被解释为变压器〔变压器的耦合〕。
或者将电流信号转换成电磁波发射出去的装置。在RFID
系统中,阅读器必须通过天线来发射能量,来形成电磁场,
通过电磁场对电子标签进展识别。因此,阅读器天线所形 成的电磁场范围即为阅读器的可读区域。
2 电子标签
电子标签 (Electronic Tag) 也称为智能标签 (Smart
Tag) ,是由IC芯片和无线通信天线组成的超微型的小标
交变磁场,那么电子标签就可以从磁场获得能量。
采用从供给阅读器天线的电流在阅读器内阻上的
压降就可以测得这个附加的功耗。电子标签天线
上负载电阻的接通与断开促使阅读器天线上的电
压发生变化,实现了用电子标签对天线电压进展
RFID技术的工作原理

RFID技术的工作原理RFID技术的基本原理是利用射频信号或空间耦合(电感或电磁耦合)的传输特性,实现对物体或商品的自动识别。
数据存储在电子数据载体(称电子标签或标签)之中,电子标签的能量供应以及电子标签与读写器之间的数据交换不是通过电流的触点接通而是通过无线电电磁场。
射频识别是无线电频率识别的简称,即通过无线电波进行识别。
RFID技术的工作原理:电子标签tag进入读写器产生的磁场后,读写器发出射频信号;凭借感应电流所获得的能量发送出存储在芯片中的产品信息(无源标签或被动标签),或者主动发送某一频率的信号(有源标签或主动标签);读写器读取信息并解码后,通过主机与数据库系统相连进行处理。
数据库系统由本地网络和全球互联网组成,是实现信息管理和信息流通的功能模块。
数据库系统可以在全球互联网上,通过管理软件或系统来实现全球性质的“实物互联”。
1)RFID系统的工作流程读写器通过发射天线发送一定频率的射频信号,形成读写器的一个有效识别范围;当附着有射频标签的目标对象进入读写器的电磁信号辐射区域时会产生感应电流;借助感应电流或自身电源提供的能量,射频标签被激活将自身编码等信息通过内置天线发送出去;读写器天线接收来自射频标签的载波信号,经天线调节器传送到读写器的控制单元进行解调和解码后,送到应用系统进行相关处理;应用系统根据逻辑运算判断该射频标签的合法性,并针对不同的应用做出相应的处理和控制,发出指令信号并执行相应的应用操作。
2)RFID系统中的三种事件类型在RFID系统中,始终以能量作为基础,通过一定的时序方式来实现数据交换。
在RFID系统工作的信道中存在3种事件模型:以能量提供为基础的事件模型以时序方式实现数据交换的事件模型以数据交换为目的的事件模型。
(1)能量提供无源标签利用RFID读写器工作能量。
当电子标签进入读写器的工作范围之内以后,读写器发出的能量激活电子标签,电子标签通过整流的方法将接收到的能量转换并存储在电子标签中的电容里,从而为电子标签提供工作能量;当电子标签离开读写器的工作范围以后,电子标签由于没有获得读写器的能量激活而处于休眠状态。
RFID系统工作原理及其结构

RFID系统工作原理及其结构一套完整的RFID系统, 是由阅读器(Reader)与电子标签(TAG)也就是所谓的应答器(Transponder)及应用软件系统三个部份所组成, 其工作原理是Reader 发射一特定频率的无线电波能量给Transponder, 用以驱动Transponder电路将内部的数据送出,此时Reader 便依序接收解读数据, 送给应用程序做相应的处理。
图1.RFID系统的基本组成以RFID 卡片阅读器及电子标签之间的通讯及能量感应方式来看大致上可以分成, 感应偶合(Inductive Coupling) 及后向散射偶合(Backscatter Coupling)两种, 一般低频的RFID大都采用第一种式, 而较高频大多采用第二种方式。
图2.RFID 卡片阅读器及电子标签之间的通讯及能量感应方式阅读器根据使用的结构和技术不同可以是读或读/写装置,是RFID系统信息控制和处理中心。
阅读器通常由耦合模块、收发模块、控制模块和接口单元组成。
阅读器和应答器之间一般采用半双工通信方式进行信息交换,同时阅读器通过耦合给无源应答器提供能量和时序。
在实际应用中,可进一步通过Ethernet或WLAN等实现对物体识别信息的采集、处理及远程传送等管理功能。
应答器是RFID系统的信息载体,目前应答器大多是由耦合原件(线圈、微带天线等)和微芯片组成无源单元。
应答器通常包含:a.天线:用来接收由阅读器送过来的信号,并把所要求的数据送回给阅读器。
b.AC /DC电路:把由卡片阅读器送过来的射频讯号转换成DC电源,并经大电容储存能量,再经稳压电路以提供稳定的电源。
c.解调电路:把载波去除以取出真正的调制信号。
d.逻辑控制电路:译码阅读器所送过来的信号, 并依其要求回送数据给阅读器。
e.内存:做为系统运作及存放识别数据的位置。
f.调制电路: 逻辑控制电路所送出的数据经调制电路后加载到天线送给阅读器。
图3.标签结构阅读器通常包含:a.天线:用来发送无线信号给Tag,并把由Tag响应回来的数据接收回来.b.系统频率产生器:产生系统的工作频率.c.相位锁位回路(PLL):产生射频所需的载波信号d.调制电路:把要送给Tag的信号加载到载波并送给射频电路送出.e.微处理器:产生要送给Tag信号给调制电路,同时译码Tag回送的信号, 并把所得的数据回传给应用程序,若是加密的系统还必需做加解密操作.f.存储器:存储用户程序和数据g.解调电路: 解调tag送过来的微弱信号,再送给微处理器处理.h.外设接口:用来和计算机联机图4.阅读器系统方块图应用软件系统通常包含:a.硬件驱动程序:连接、显示及处理卡片阅读器操作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
RFID智能服装吊挂系统的基本原理
前言
服装生产属于劳动密集型行业,服装生产从原料布料开始到裁剪、打样、缝制、包烫等每个岗位都需要很多工人来作业,是流水式作业。
尤其是缝制部门,每台缝纫机或其他设备都有一个工人来完成一道工序,比如前身,后身,袖子等,如何对生产过程进行控制、提高,提高生产效率和产品质量,解决劳动力是每个服装厂家面临的问题。
伊士曼服装吊挂系统很好地解决了上述存在的问题。
(一)服装吊挂系统的基本原理服装吊挂系统的基本理念是将整件衣服的裁片挂在衣架上,根据事先输入好的工序工段,自动送到下一道工序操作员手里,大幅度地减少搬运、绑扎、折叠等的非生产时间。
当生产员工完成一个工序后,只需轻按控制钮,吊挂系统就自动地将衣架转送到下一个工序站。
伊士曼服装吊挂系统从硬件至软件全部自主研发,通过抗干扰能力极强的非接触性RFID射频先进科技扫描系统和信息系统,及时提供薪资报表,成本差异分析,质量分析,每站实际生产现况,每位员工详细薪资资料,潜力产能之条件与分析。
(二)伊士曼服装吊挂系统的优点及特性1、大大改善员工工作环境和车间生产环境服装吊挂系统与传统捆包式生产相比,将衣片吊在空中,使员工不受在制品的包围,改善了员工的工作环境。
另外车间环境也大大改善,完全符合6s的环境要求,使车间环境简单明了,车间管理人员可以迅速通过目视管理发现产品线问题及时改善,大大提高车间的管理能力。
2、自动平衡相同工序中不同员工的效率差异吊挂系统可以解决同工序中不同员工的效率差异问题,在向下一工序输送在制品时,吊挂系统会自动送给在制品存货最少的那一站,这样就可以保证同一工序中不同工作站的平衡。
即使出现某些员工短暂离开的突然情况也能够将她的工作量平均的分配给其他员工,也可以避免因为不同效率而造成在制品积压现象。
3、产品线管理实现透明化,可视化吊挂系统借助RFID扫描系统和信息系统对产品线的每件衣服和每次输送都进行记录,然后对这些记录进行收集、整理、分析并将分析后的数据以图形化画面呈现给用户,让用户可以非常直观看到目前产品线的整体状态,实现生产管理的透明化。
4、缩短生产周期,提高生产效率。
吊挂系统通过固定速率的产品线流转,一旦在制品加工完毕即刻送到下道工序,在制品的停留时间基本可以忽略不计。
5、提高员工管理和质量管理效率吊挂系统通过对数据的收集,可以将每个员工的产量、返修数据做实时呈现。
产品线管理人员就可以根据每个员工的数据分析,及时发现员工的效率异常,进而了解情况,提升员工管理的效率。
另外通过对返修数的跟踪,可以及时发现质量问题,分析原因,及时处理,使吊挂系统成为质量问题的终结点,尽可能降低质量问题造成的成本。
6、故障容错能力强如果其中一个站发生故障不影响其他站,整个系统仍然正常工作。
7、衣架自动回归一般情况下,服装吊挂系统在停电等异常情况下,轨道上衣架不能正常进站。
但伊士曼吊挂系统当衣架在系统重新启动后,能重新自动定位到工艺流程所指定的路线。
8、低气压中断链条流水线上的基本运作设备是气动元件,足够和稳定的气压是关键条件。
产生不稳定的气压通常是由于空压机的压力不够或气管漏气,会导致衣架的进出站不正常。
对此,伊士曼服装吊挂系统能自动识别气压是否正常,当气压达不到系统要求时,系统自动报警,并停止运转。
