新建路面结构设计指标与要求一、沥青路面结构设计指标沥青路面结构设计应满足结构整体刚度、沥青层或半刚性基层抗疲劳开裂和沥青层抗变形的要求。
应根据道路等级选择路表弯沉值、沥青层层底拉应变、半刚性材料基层层底拉应力和沥青层剪应力作为沥青路面结构设计指标，并应符合下列规定：1快速路、主干路和次干路采用路表弯沉值、沥青层层底拉应变、半刚性材料基层层底拉应力、沥青层剪应力为设计指标。
2支路可仅采用路表弯沉值为设计指标。
3可靠度系数可根据当地相关研究成果选择；当无资料时可按下表取用可靠度系数二、沥青路面结构设计的各项设计指标应符合下列规定：1轮隙中心处路表计算的弯沉值应小于或等于道路表面的设计弯沉值，应满足下式要求：Y als W Id式中：Ya——沥青路面可靠度系数；Is 轮隙中心处路表计算的弯沉值（0.01mm）；Id——路表的设计弯沉值（0.01mm）；2柔性基层沥青层层底计算的最大拉应变应小于或等于材料的容许拉应变，应满足下式要求：式中：t 沥青层层底计算的最大拉应变;[・]——沥青层材料的容许拉应变。
3半刚性材料基层层底计算的最大拉应力应小于或等于材料的容许抗拉强度，应 满足下式要求：Y a O W O [R ]半刚性材料基层层底计算的最大拉应力（MPa ）； O R ]——路面结构层半刚性材料的容许抗拉强度（MPa ） o沥青面层计算的最大剪应力应小于或等于材料的容许抗剪强度,求:丫 a T T [R ]式中：T m —— 沥青面层计算的最大剪应力（MPa ）；[TR ]—— 沥青面层的容许抗剪强度（MPa ） o三、沥青路面表面设计弯沉值应根据道路等级、设计基准期内累计当量轴次、面层 和基层类型按下式计算确定:-0.2ld=600 防认 As Ab式中:Ac ——道路等级系数，快速路、主干路为1.0,次干路为1.1,支路为1.2；As ——面层类型系数，沥青混合料为1.0,热拌和温拌或冷拌沥青碎石、沥青表面处治为1.1;Ab ——基层类型系数，无机结合料类（半刚性）基层1.0,沥青类基层和粒料基层1.6O[・R _ =0. 15 E m 31 0M Ne 。
沥青含量计算公式
沥青含量计算公式
沥青含量是指沥青在混凝土或沥青混合料中的质量占比，通常以百分比表示。
计算沥青含量的公式可以根据不同的情况而有所不同。
下面将介绍两种常用的计算公式。
一种常见的计算沥青含量的公式是通过质量法计算。
其公式为：
沥青含量（%）=（沥青质量 / 混合料总质量）× 100
其中，沥青质量是指混合料中的沥青质量，混合料总质量是指混合料中沥青、骨料、水泥等各组成部分的质量之和。
另一种常用的计算沥青含量的公式是通过体积法计算。
其公式为：
沥青含量（%）=（沥青体积 / 混合料总体积）× 100
在使用体积法计算沥青含量时，需要先将沥青质量转换为体积。
这可以通过沥青的密度来实现，即沥青质量除以沥青的密度。
然后再将沥青体积与混合料总体积进行比较，得到沥青含量的百分比。
需要注意的是，不同的混合料可能有不同的计算公式，且在实际应用中还需要考虑其他因素，如混合料的工作性能要求、沥青的胶结性能
等。
因此，在具体计算沥青含量时，最好参考相应的国家或地区的标准或规范，以确保结果的准确性和可靠性。
沥青路面设计指标计算
新建路面结构设计指标与要求一、沥青路面结构设计指标沥青路面结构设计应满足结构整体刚度、沥青层或半刚性基层抗疲劳开裂和沥青层抗变形的要求。
应根据道路等级选择路表弯沉值、沥青层层底拉应变、半刚性材料基层层底拉应力和沥青层剪应力作为沥青路面结构设计指标，并应符合下列规定：1 快速路、主干路和次干路采用路表弯沉值、沥青层层底拉应变、半刚性材料基层层底拉应力、沥青层剪应力为设计指标。
2 支路可仅采用路表弯沉值为设计指标。
3 可靠度系数可根据当地相关研究成果选择；当无资料时可按下表取用可靠度系数二、沥青路面结构设计的各项设计指标应符合下列规定：1 轮隙中心处路表计算的弯沉值应小于或等于道路表面的设计弯沉值，应满足下式要求：γa l s≤l d式中：γa——沥青路面可靠度系数；l s ——轮隙中心处路表计算的弯沉值（0.01mm）；l d——路表的设计弯沉值（0.01mm）；2 柔性基层沥青层层底计算的最大拉应变应小于或等于材料的容许拉应变，应满足下式要求：γaεt≤[εR ]式中：εt——沥青层层底计算的最大拉应变；[εR ] ——沥青层材料的容许拉应变。
3 半刚性材料基层层底计算的最大拉应力应小于或等于材料的容许抗拉强度，应满足下式要求：γaσm≤[σR]式中：σm——半刚性材料基层层底计算的最大拉应力（MPa）；[σR]——路面结构层半刚性材料的容许抗拉强度（MPa）。
4 沥青面层计算的最大剪应力应小于或等于材料的容许抗剪强度，应满足下式要求：γaτm≤[τR]式中：τm——沥青面层计算的最大剪应力（MPa）；[τR]——沥青面层的容许抗剪强度（MPa）。
三、沥青路面表面设计弯沉值应根据道路等级、设计基准期内累计当量轴次、面层和基层类型按下式计算确定：l d=600 N e-0.2A c A s A b式中：A c ——道路等级系数，快速路、主干路为1.0，次干路为1.1，支路为1.2；A s ——面层类型系数，沥青混合料为1.0，热拌和温拌或冷拌沥青碎石、沥青表面处治为1.1；A b ——基层类型系数，无机结合料类（半刚性）基层1.0，沥青类基层和粒料基层1.6。
国家标准-沥青
沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。
非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。
根据需要入采用其他核试验条件是，应在试验结果中注明。
本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。
2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。
3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。
4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。
三、计算用画诺模图法测出针入度。
四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。
沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。
试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。
2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。
三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
沥青混合料最佳沥青用量马歇尔稳定度试验
水中重法一、目的与适用范围本方法适用于进行沥青马歇尔试验和浸水马歇尔试验，通过两个试验的比较，以确定沥青混合料的最佳沥青用量。
浸水马歇尔试验与标准马歇尔试验不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均相同。
二、主要试验步骤1、用水中重法测出沥青混合料的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。
（1）、方法：称取干燥试件的空中质量（m a），置于网篮称取试件的水中质量（m w），取出试件擦去表面水称取试件的表干质量（m f）。
（2）、计算公式：表观相对密度γf=m a/(m a-m w)表观密度ρf=γf×ρwρw棗常温水的密度，g/cm3理论最大相对密度γt=100/(P'1/γ1+P'2/γ2+……+P'n/γn++Pb/γa)P'1……P'n棗各种矿料占沥青混合料总质量的百分率，％γ1……γn棗各种矿料对水的相对密度。
Pb棗沥青含量，％空隙率VV=(1-γf/γt)*100理论最大密度ρt=γt×ρw体积百分率VA＝Pb×γf/γ a矿料间隙率VMA＝VA+VV沥青饱和度VFA＝VA×100/(VA+VV)2、把恒温后的试件放在加载设备上。
3、当采用自动马歇尔试验仪时，把仪器的压力传感器、位移传感器与计算机正确连接，调整好程序；当采用压力环和流值计时，将流值计安装好，调整压力环。
4、启动加载设备。
当试验荷载达到最大值时，取下流值计，读取相应数据。
5、从恒温槽中取出试件至测出最大荷载值的时间，不得超过30s。
三、计算1、当采用自动马歇尔试验仪时，画出荷载变形曲线，最大荷载即为稳定度MS（kN）,荷载最大值至修正原点的变形作为流值FL（mm）。
2、当采用压力环和流值计时，根据压力环标定曲线，将压力环百分表的度数换算成荷载值，即为试样稳定度MS（kN），由流值计及位移传感器测定装置读取的试件垂直变形即为流值FL（mm）。
沥青混合料参数计算

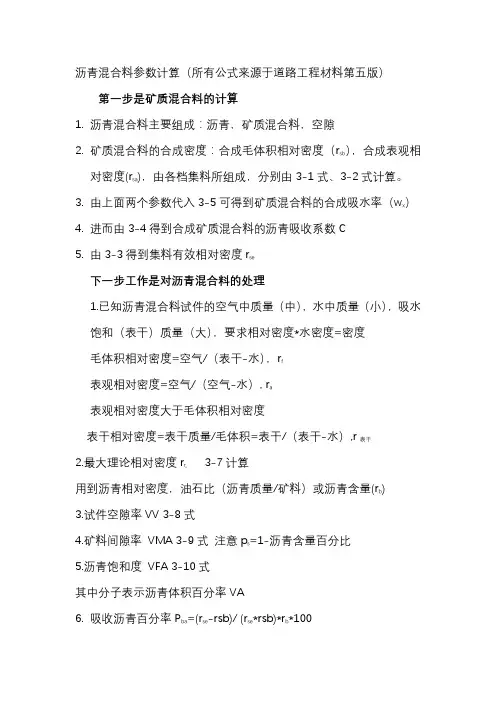

沥青混合料参数计算（所有公式来源于道路工程材料第五版）第一步是矿质混合料的计算
1.沥青混合料主要组成：沥青，矿质混合料，空隙
2.矿质混合料的合成密度：合成毛体积相对密度（r sb），合成表观相
对密度(r sa)，由各档集料所组成，分别由3-1式、3-2式计算。
3.由上面两个参数代入3-5可得到矿质混合料的合成吸水率（w x）
4.进而由3-4得到合成矿质混合料的沥青吸收系数C
5.由3-3得到集料有效相对密度r se
下一步工作是对沥青混合料的处理
1.已知沥青混合料试件的空气中质量（中），水中质量（小），吸水
饱和（表干）质量（大），要求相对密度*水密度=密度
毛体积相对密度=空气/（表干-水），r f
表观相对密度=空气/（空气-水）, r a
表观相对密度大于毛体积相对密度
表干相对密度=表干质量/毛体积=表干/（表干-水）,r表干
2.最大理论相对密度r t,3-7计算
用到沥青相对密度，油石比（沥青质量/矿料）或沥青含量(r b)
3.试件空隙率VV 3-8式
4.矿料间隙率VMA 3-9式注意p s=1-沥青含量百分比
5.沥青饱和度VFA 3-10式
其中分子表示沥青体积百分率VA
6.吸收沥青百分率P ba=(r se-rsb)/ (r se*rsb)*r b*100
7.有效沥青用量P be=Pb-P ba/100*Ps。
道路沥青混凝土面层施工常用数据
一、粘层油设计一般要求0.8kg/m2粘层油设计一般要求0.8kg/m2，我们不妨简单的计算一下：粘层油按乳化沥青考虑，&127;沥青与乳化剂及水的比例取50:50，按0.8kg/m2用量。
沥青含量则为0.4kg/m2。
乳化沥青包含水,沥青,乳化剂水的密度一般是1沥青的密度也一般是1左右,不同的沥青密度有差异乳化剂的比例很小,可以忽略不计乳化沥青的最高含油量一般就是50%所以一吨乳化沥青=1立方米二、乳化沥青的密度是多少? 0.97--1.01之间三、1立方米=1 000升1升=0.001立方米四、粗粒式沥青混凝土50mm,用量为0.1192吨粗粒式沥青混凝土70mm,用量为0.1668吨中粒式沥青混凝土5cm,用量为0.1187吨中粒式沥青混凝土7cm,用量为0.1661吨细粒式沥青混凝土5cm,用量为0.1165吨细粒式沥青混凝土7cm,用量为0.1633吨以上是不同粒径的沥青砼每平方不同厚度的用量五、透层是在基层上喷洒液体石油沥青，乳化沥青，煤油沥青而形成的透入基层表面一定深度的薄层。
一般是基层验收合格在铺沥青混凝土以前浇的也有这样的情况，基层验收合格后需要暂时通车的，会浇透层油，上撒薄层细集料六、透层施工技术(一)作用与适用条件1．透层的作用：为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。
2．符合下列情况，应浇洒透层沥青：(1)沥青路面的级配砂砾、级配碎石基层；(2)水泥、石灰、粉煤灰等无机结合料稳定土；(3)粒料的半刚性基层上必须浇洒透层沥青。
沥青路面的设计指标计算
新建路面结构设计指标与要求一、沥青路面结构设计指标沥青路面结构设计应满足结构整体刚度、沥青层或半刚性基层抗疲劳开裂和沥青层抗变形的要求。
应根据道路等级选择路表弯沉值、沥青层层底拉应变、半刚性材料基层层底拉应力和沥青层剪应力作为沥青路面结构设计指标，并应符合下列规定：1 快速路、主干路和次干路采用路表弯沉值、沥青层层底拉应变、半刚性材料基层层底拉应力、沥青层剪应力为设计指标。
2 支路可仅采用路表弯沉值为设计指标。
3 可靠度系数可根据当地相关研究成果选择；当无资料时可按下表取用可靠度系数二、沥青路面结构设计的各项设计指标应符合下列规定：1 轮隙中心处路表计算的弯沉值应小于或等于道路表面的设计弯沉值，应满足下式要求：γa l s≤l d式中：γa——沥青路面可靠度系数；l s ——轮隙中心处路表计算的弯沉值（0.01mm）；l d——路表的设计弯沉值（0.01mm）；2 柔性基层沥青层层底计算的最大拉应变应小于或等于材料的容许拉应变，应满足下式要求：γaεt≤[εR ]式中：εt——沥青层层底计算的最大拉应变；[εR ] ——沥青层材料的容许拉应变。
3 半刚性材料基层层底计算的最大拉应力应小于或等于材料的容许抗拉强度，应满足下式要求：γa σm ≤[σR ]式中： σm ——半刚性材料基层层底计算的最大拉应力（MPa ）；[σR ]——路面结构层半刚性材料的容许抗拉强度（MPa ）。
4 沥青面层计算的最大剪应力应小于或等于材料的容许抗剪强度，应满足下式要求：γa τm ≤[τR ]式中： τm ——沥青面层计算的最大剪应力（MPa ）；[τR ]——沥青面层的容许抗剪强度（MPa ）。
三、 沥青路面表面设计弯沉值应根据道路等级、设计基准期内累计当量轴次、面层和基层类型按下式计算确定：l d =600 N e -0.2A c A s A b式中 ： A c ——道路等级系数，快速路、主干路为1.0，次干路为1.1，支路为1.2；A s ——面层类型系数，沥青混合料为1.0，热拌和温拌或冷拌沥青碎石、沥青表面处治为1.1；A b ——基层类型系数，无机结合料类（半刚性）基层1.0，沥青类基层和粒料基层1.6。
