泥浆池及承台基坑开挖施工技术交底书
承台施工技术交底 (总)
施工技术交交底单位编号接底单位日期工程名称承台施工技术交底技术交底内容：一、注意事项：1、6〜10号墩基础施工采用编织袋裝土围堰筑岛。
施工完成后应拆除围堰。
2、桩基础采用瞬态激振时域频域分析法进行检测。
3、6〜12号墩（台）承台底位于软土中，承台底铺设10cm厚碎石垫层。
、承台施工工艺流程:绑扎承台钢筋钢筋加工模板加工支撑承台模板混凝土配合比设计混凝土拌制运输养护、质量评定浇筑承台混凝土1、开挖承台及凿除、清理桩头承台最后一根桩基浇筑7天后可进行基坑开挖，根据现场地质情况采取相应的边坡防护措施：砂层较厚的基坑，底部采用沙袋装土支挡防护，防护高度不小于1m,上部按1:1.5的坡率放坡，放坡不能满足要求的，插打工字钢护桩，护桩连续布置，伸入土层不小于2.5m；—般地段按1:1坡率放坡开挖。
承台采用挖掘机开挖，开挖时注意开挖位置，尽量不要碰到桩头，以免碰弯钢筋，在基坑的四周设置20cm宽水沟，基坑旁开挖一个60*60*60cm的集水井，使基坑的水顺利的流入集水井，然后排出基坑。
桩头凿除时，采取环切工艺，技术人员在桩头上承台底标高以上10cm 位置做出标记，在标识处用切割机绕桩头环向一周切割V型槽,深度3-4cm，注意不得损伤主筋。
使用风镐将桩顶以上钻孔桩钢筋凿出，在桩顶标高以上5〜10cm处水平环向人工凿出4个以上V型槽，相互间距为20〜25cm。
使用钢钎打入各个V型槽中，来回反复敲击钢钎，使混凝土在V型槽处产生一个断裂面，用起重设备将已断裂脱离的桩头吊开。
最后对桩头进行修整，确保桩顶面平整、密实、并与桩轴线垂直，保证桩头嵌入承台10cm。
2、孔桩检测桩基由第三方检桩单位进行检测，现场需安排人员配合。
检桩前需要做如下准备工作：桩基采用瞬态激振时域频域分析（低应变）检测时，均需提前在桩顶位置打磨4个检测点，即在桩中心往外2/3半径处设置3处传感器安装点（3点夹角为1200，在桩基中心设置1处激振点，传感器安装点和激振点要提前打磨光滑，打磨平面直径不小于10cm。
泥浆池安全技术交底
三．安全措施
1.作业人员进入作业区内必须佩带安全帽。
2.机械操作人员必须持证上岗，无操作证件的人员不得接触机械。
3.泥浆池开挖作业过程中，现场必须有专人负责，确保非作业人员进入挖掘机的回转半径内。
4.土方堆放应距离泥浆池上口1.5m，避免因顶部堆载操作。
6.在相邻泥浆池的临施工便道侧设置安全警示及减速标志。
7.作业人员应当随时对泥浆池的安全防护情况进行检查，泥浆池试用期间，防止有人坠入泥浆池内造成溺水事件。
8.泥浆池废弃后，及时进行回填并压实。
9.泥浆池地段禁止会车。
安全技术交底
工程名称
新建云桂铁路
分部工程名称
桩基础
分项工程名称：泥浆池开挖技术交底
安全交底内容及要求
一．泥浆池开挖
1.泥浆池开挖前，按照设计尺寸放出开挖边线。
2.泥浆池开挖采用挖掘机开挖，泥浆池开挖的方式：由线左向线右内向外分层开挖。
3.泥浆池开挖采用放坡开挖，泥浆池四周坑壁采用1：0.5进行放坡。
编制：
审核：
审批：
4.泥浆池开挖到设计深度，四周池壁及池底人工清除表面浮土后压实。
二．泥浆池防护
1.基坑四周设置防护栏，防护栏分为上下两道横杆及栏杆组织，上横杆高度为1.0—1.2m，下横杆高度为0.5—0.6m,横杆长度不大于2m时，必须加设栏杆立柱
2.钢管横杆及栏杆立柱均采用￠48x（2.75—3.5）mm的管材，以扣件连接固定。栏杆柱打入地面深度不小于50cm，防护栏埋设距离基坑边缘不小于50cm.立柱间距不大于3m
桩基泥浆池安全技术交底模板
一、交底对象全体参与桩基泥浆池施工的作业人员、管理人员、技术人员及监理人员。
二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容1. 泥浆池施工安全基本要求（1）施工前，应对施工场地进行彻底清理，确保无障碍物，确保施工顺利进行。
（2）施工人员必须穿戴好个人防护用品，如安全帽、工作服、防护手套等。
（3）施工过程中，应遵守国家有关安全生产法律法规和施工规范，确保施工安全。
2. 泥浆池施工前的准备工作（1）对施工人员进行安全技术培训，使其了解泥浆池施工的安全注意事项。
（2）对施工机械、设备进行检查和维护，确保其正常运行。
（3）施工前，对施工人员进行安全交底，明确施工过程中的安全要求。
3. 泥浆池施工过程中的安全注意事项（1）施工人员应严格按照施工方案进行操作，不得擅自更改施工方法。
（2）施工过程中，应确保泥浆池周边的排水畅通，防止泥浆外溢。
（3）施工人员应时刻注意泥浆池的稳定性，防止发生坍塌事故。
（4）施工过程中，应定期检查泥浆池的墙体、基础等部位，发现问题及时处理。
（5）施工人员应遵守操作规程，严禁酒后作业、疲劳作业。
4. 泥浆池施工过程中的安全防护措施（1）施工人员应佩戴安全帽、工作服、防护手套等个人防护用品。
（2）施工区域应设置明显的安全警示标志，如“危险”、“禁止通行”等。
（3）施工过程中，应设立专职安全员，负责现场安全监督。
（4）施工人员应遵守操作规程，不得擅自操作施工机械。
5. 泥浆池施工结束后的注意事项（1）施工结束后，应及时清理施工现场，清除残留的泥浆和废弃物。
（2）对施工机械、设备进行清洗和维护，确保其处于良好状态。
（3）对施工人员进行安全总结，总结施工过程中的经验教训。
五、交底人[填写具体姓名]六、接受交底人[填写具体姓名]七、交底日期[填写具体日期]八、其他事项1. 施工过程中，如遇特殊情况，应立即停止施工，并报告相关负责人。
2. 施工人员应自觉遵守各项安全规定，确保施工安全。
泥浆池技术交底
技术交底书表格编号1310
项目名称郑阜铁路工程第页
共页交底编号
工程名称郑阜铁路Ⅱ标二分部桩基泥浆池技术交底
设计文件图号
施工部位桩基泥浆池
交底日期
技术交底内容：
1、技术交底范围：
郑阜铁路Ⅱ标二分部桩基泥浆池
2、施工方法及工艺要求：
泥浆池由沉淀池和储浆池组成，沉淀池开挖尺寸为长7m×宽6m×深2m，储浆池开挖尺寸为长10m×宽6m×深2m，沉淀池与储浆池间顶部设1m宽隔离带，并设置流水口。
泥浆池基坑采用挖掘机开挖，边坡坡度为1:0.3，开挖土堆置在相邻两墩跨间。
泥浆池内壁应平整，并采用1cm厚砂浆进行抹面收光。
在池顶设置高0.5m、顶宽0.5m挡土埝，挡土埝应平整顺直，表面采用砂浆进行抹面，并进行整平收光。
泥浆池四周采用定制防护栏杆进行围挡，每片防护栏长2m，高1.2m；防护栏底部钢板与长0.3m的[20槽钢采用8*80膨胀螺栓联接，槽钢脚安放在挡土埝顶部，防护栏距离基坑边缘不小于0.5m，上挂警示牌，防护栏为封闭式，预留2m宽进出活动门。
泥浆槽宽度0.5m、深度0.5m。
要求顺直、平缓，满足流浆顺畅。
泥浆池开挖尺寸及位置、槽钢固定位置见附图。
3、安全注意事项
（1）施工人员必须戴安全帽施工，施工场地严禁闲杂人员进入。
（2）严格遵守安全操作规程，按规程进行作业，施工中不蛮干，不违规。
（3）机械作业半径内禁止站人，机械应由专人进行指挥。
（4）泥浆池开挖后应及时安装防护栏杆。
交底人：复核人：接收人：日期：。
泥浆池开挖的安全技术交底模板
一、交底单位： [填写单位名称]编号： [填写编号]工程名称： [填写工程名称]受控编号： [填写受控编号]主送单位： [填写主送单位]日期： [填写日期]接收单位： [填写接收单位]接收人： [填写接收人]二、适用范围：本安全技术交底适用于泥浆池的开挖施工过程，包括但不限于开挖前的准备、开挖作业、防护措施以及相关安全注意事项。
三、作业准备1. 技术准备：- 明确规范要求，根据设计资料和现场实际情况，确定泥浆池的位置、方向、长度、深度等参数。
- 制定详细的开挖方案，包括施工顺序、防护措施、施工机械的选择等。
- 熟悉泥浆制备的各项指标，包括粘土的性能要求。
2. 材料机具准备：- 挖掘机、装载机、钢管、密目网、警示牌、造浆用粘土、泥浆沟槽、沙袋等。
3. 作业条件准备：- 清除施工区域内的地上、地下障碍物。
- 安排夜间施工工序，安装照明设施，设置明显标志。
- 详细调查施工范围内埋设的光电缆、水管路等走向、位置，并进行拆移或保护。
- 完成生产设施、生活设施、机械进出及土方运输道路的临时设施建设。
四、施工工艺流程1. 边界放样2. 基坑开挖3. 基坑防护4. 泥浆制备5. 连通桩孔五、操作工艺1. 边界放样：- 由工程部技术人员对泥浆池进行测量定位，确保其符合设计要求。
2. 基坑开挖：- 按照设计深度和宽度进行开挖，确保开挖面平整。
- 使用挖掘机进行开挖，注意控制挖掘深度，避免超挖。
3. 基坑防护：- 使用钢管、密目网等材料对基坑进行防护，防止坍塌。
- 设置警示牌，提醒过往行人注意安全。
4. 泥浆制备：- 根据规范要求，制备符合性能指标的泥浆。
- 注意泥浆的粘度、密度等指标，确保泥浆质量。
5. 连通桩孔：- 使用适当的机械和工具，将泥浆池与桩孔连通。
六、安全注意事项1. 严格遵守操作规程，佩戴安全帽、手套等个人防护用品。
2. 高处作业时，必须系好安全带，防止坠落。
3. 使用挖掘机等大型机械时，注意机械操作人员的安全。

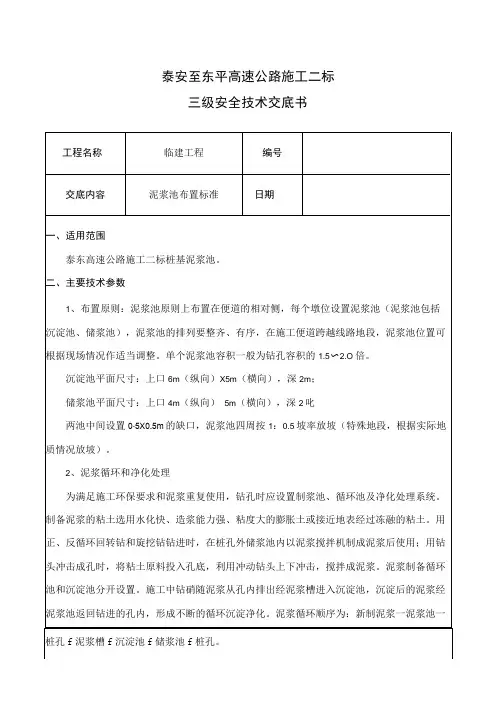

07临建工程(泥浆池开挖)技术交底
泰安至东平高速公路施工二标三级安全技术交底书3、泥浆的排放为保护环境和文明施工，钻孔弃磴（废泥浆）放置到指定地方，不得任意堆砌在施工场地内或直接向水塘、河流排放，以避免污染环境。
废泥浆用罐车送到处理场进行处理；钻硝待沉淀后运到指定的弃土场。
钻孔弃硝（废泥浆）由专业施工队伍统一处理。
4、泥浆池防护泥浆池旁边应设置明显的警示牌和刚性的安全防护措施。
泥浆池四周用Φ48钢管单排架作围栏;立杆长度L8米,打入地下0.5m,围栏高度1.3m,防护栏埋设距基坑边缘为50Cnb立柱间距为3m,钢管之间用脚手架扣件或粗铁线连接结实，并设置绿色安全防护网。
5、注意事项（1）泥浆池开挖时沉淀池和储浆池之间留有隔墙，隔墙预留3米厚，隔墙上严禁堆放机具和行走。
（2）要废弃的泥浆（沉砧）和开挖泥浆池土方及时拉运，不得随意流放到红线以外，造成环境污染和水土流失；不得长时间存放施工现场，做好现场文明施工。
（3）泥浆池开挖时边坡按要求放坡，开挖土方不得高堆于泥浆池四周。
泥浆池开挖后立即进行安全防护，并设置夜间照明设施。
（4）施工重型机械和运输车辆远离泥浆池边3m以上，倒车时要有专人指挥。
（5）本墩台桩基施工完毕后，清除泥浆池内泥浆及沉磴，用附近基坑开挖的土方回填、压实、整平。
三、安全注意事项（一）一般安全注意事项1、进入施工现场人员必须正确戴好合格的安全帽，系好下颗带，锁好带扣；穿好反光背心。
2、作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场。
3、上班前检查工作场所和所使用的机械、设备是否安全运转。
4、新进场的作业人员，必须首先参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业。
5、施工现场及草原上禁止吸烟、严禁明火，禁止追逐打闹，禁止酒后作业。
6、施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。
7、施工区和生活区必须遵守临时用电制度，严禁私拉乱接，所用电器必须做到人走闸关。
泥浆池开挖技术交底
编号： 主送单位 工程名称 一、编制依据 长昆客专（长玉段）施桥。 二、适用范围 本交底适用于寺庙中桥。 三、设计说明 沿全桥墩位处布置 50 方左右的小泥浆池， 100 米左右设置 100 方左右的贮浆池及沉 每 渣池。及时将沉渣池内的钻渣清理至弃土场。 四、施工方法 施工方法 1、开挖 （1）在开挖前可视情况在开挖范围四周围一高 30cm 左右的土梗，以防止外界地表水 进入或内部污水溢出. （2）根据施工图纸泥浆池距离承台边 5---8m 红线边 5m。 （3）泥浆池开挖用机械进行开挖出 5×8×2m 的泥浆池边坡为 2：1～1：1 具体可在 现场开挖时根据地质情况而定见附图一。 （4） 贮浆池及沉渣池尺寸为 7×10×2m 距离承台边 5---8m 红线边 5m 边坡为 2： 1～ 1：1 具体可在现场开挖时根据地质情况而定。 2、防护 （1）泥浆池、贮浆池及沉渣池防护均采用钢管加绿色安全网进行四周防护。 （2）钢管用外径 50mm，壁厚 3 mm 即可，立杆长 150cm 插入土层 30cm 固定，间距 2m，距离基坑边 50cm 开始防护。横杆分两层间距 60cm，用扣件和立杆扣紧固 定。钢管全部涂刷红白相间的油漆间距 50cm,见附图二。 （3）泥浆池、贮浆池及沉渣池必须悬挂安全标识牌 （4）由于寺庙中桥地质表层以沙土为主，为防止雨季来临时雨水对泥浆池壁冲刷而导 致塌方故四周用沙袋堆码好。 桥梁架子一队 钻孔灌注桩泥浆池开挖 日 期 2011 年 2 月 4 日 桥梁施工图
交底依据
五、施工注意事项 1、开挖前先用白灰将开挖边线放出 2、在进行基坑开挖施工前，对施工人员进行安全教育，配备安全保护用品。 3、开挖时要有专人指挥开挖。 4、开挖后的弃土及时运走或就地整理平整。 5、施工尽量避开雨季，雨天。 6、本交底中有不明之处请询问现场技术干部，以现场技术干部要求为准。 附图一： 附图一：
承台施工技术交底
承台施工技术交底一、交底范围三工区管段内所有大桥、特大桥承台施工（深基坑、需做专项技术交底的除外）二、施工交底1、总体施工工艺根据设计要求、地质等条件，采用明挖法放坡开挖承台基坑，地质条件差的地段采用支护开挖；基坑做好排水措施，绑扎承台钢筋、安装加固模板、溜槽（汽车泵）法入模，分层浇筑、振捣密实。
一个承台一次浇筑成型。
承台施工工艺流程图如下图1。
2、施工准备①现场根据设计院交桩及经理部组织复测（经监理单位审批）的成果对承台控制桩位进行测量、放样。
②确定土质情况、地下水位情况、基坑工作面宽度、基坑底临时排水沟等情况，确定开挖线、开挖方式、深度等。
③墩位处钻孔桩全部施工完成，并且最后一根桩基础成桩后7天。
3、施工工艺及控制交底（1）测量放样承台基坑开挖前使用全站仪及该桥控制网进行承台角点放样。
并确定基坑开挖线，使用自动安平水准仪测量确定承台顶面标高，确定开挖深度。
（2）基坑开挖①按照测量放样的承台角点、开挖深度进行放坡开挖；根据开挖土层情况，边坡按1:0.5-1:1进行放坡。
桥台承台基坑边坡高度较高，开挖深度较大时，宜设置人工台阶，宽度不小于0.5m。
②承台基底或边坡如有渗水，应在基坑中设置排水沟和集水井，并安装潜水泵抽水使渗水迅速排除基坑。
③基坑的开挖，应严格按照技术交底进行开挖，不得超挖、欠挖，超挖部分不得采用原状土进行回填。
④基坑宜采取挖掘机进行开挖，技术人员控制开挖底面的标高，应以高于设计垫层底标高0.2-0.3m，作为人工清理、整平。
（3）凿除桩头、桩基检测①承台基坑土方开挖完成后，底层0.2米的预留土由人工清除，确保底层土层不被扰动；同时人工开挖四周临时排水沟，在一角挖深约1.0m的集水井，并将潜水泵准备到位，当集水井中集水较多时，及时抽出。
②技术人员在桩头上进行标高测量，在现场桩体上或预留的钢筋上用红油漆坐上标记，准备采用空压机、破碎锤、人工配合进行凿除桩头作业。
③按设计标高凿除桩头后，现场查看桩头混凝土质量，是否露出新鲜的混凝土面，若仍存在浮浆，将继续下凿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称：郑徐客专铁路工程施工合同段：ZXZQ03 编号：ZXZQ03-4-Q-03
工程名称：郑徐客专铁路工程施工合同段：ZXZQ03 编号：ZXZQ03-4-Q-03
工程名称：郑徐客专铁路工程施工合同段：ZXZQ03 编号：ZXZQ03-4-Q-03
工程名称：郑徐客专铁路工程施工合同段：ZXZQ03 编号：ZXZQ03-4-Q-03
防护栏杆到泥浆池边的距离为0.5米，打入地面以下0.5m,栏杆的顶面保持咼度一致，线形顺直，相邻两榀栏杆采用铁丝绑扎牢固，挂满密目安全网，并挂设“泥浆池危险、请勿靠近”、“注意安全”等指令、警告标志。
栏杆外侧人工修筑一圈挡水土埝，土埝高0.5米，顶面宽0.5米，两侧边坡按1: 0.5设置，人工拍实。
需要进行泥浆池清理时，拆除其中一榀即可。
2. 承台基坑安全防护和标识
承台基坑四周设置防护栏杆，防护栏杆加工标准与泥浆池相同，防护栏杆埋设稳固，线形平直。
并在靠近便道一侧挂设“基坑危险、请勿靠近”和“注意安全”等指令、警告标识。
基坑上下通道设置爬梯，宽度不小于0.8m。
3、安全措施
(1)加强安全教育，强化全员安全意识，建立安全保证体系，使安全管理制度化，安全教育经常化。
(2)在安排、检查、落实施工任务的同时必须兼顾和保证安全工作，把安全贯穿于施工全过程。
(3)用电线路连接应符合规定要求，规范搭设，配电箱和闸刀盒应上锁、标识，并应有良好防护措施，防止漏电伤人。
(4)加强对运输和作业车辆、机械的管理，定期检查维修，对操作人员进行考核认证。
(5)注意雨天施工，防滑防漏电。
加强基坑支撑和维护，防止坍塌伤人。
六、文明、环保措施
(1)基坑开挖排出的废水禁止随意排放，减少对路基及环境的影响。
(2)机械作业人员必须持证上岗，严禁无证操作。
(3)施工中如发现危及地面建筑物或有危险品时应立即停止施工，待处理完毕后方可施工。
(4)施工现场设立安
工程名称：郑徐客专铁路工程施工合同段：ZXZQ03 编号：ZXZQ03-4-Q-03。
