WIFI-ROBOT设计心得之刷路由篇(大亚DB120)第一篇
DB120刷机方法
DB120-wg免TTL 刷机方法（通过LAN4刷机成功） [复制链接]泰州搜宝中级机器人贡献33金钱843威望积分1190精华∙ 串个门∙ 加好友∙ 打招呼∙ 发消息 电梯直达 楼主 发表于 2012-7-13 11:33:50 |只看该作者 |倒序浏览 1。
设备是DB120-wg ，双USB 口S29板，据说这个是成功率最高的，我在网上买的，加上运费约50元。
就是体积大，发热高。
2。
网上找的免TTL 刷机教程。
（我已经刷机成功。
可以摄像头自动启动） openwrt 无TTL 刷机(网线刷机) 分类： 无线路由 2012-02-08 17:13 616人阅读 评论(0) 收藏 举报 怎么刷机对新手而言，一直是个难题。
而一般流行的刷机方法都是用TTL 线，但对于新手而言，有一定的难度。
本文试本文在搜集网上资料的基础上试图免拆机免TTL 线的方法帮助解决问题。
水平所限，欢迎指正、补充和修改。
本文适应于国内电信、联通定制BCM6358猫，如DB120 RG100A HA910 DCHG-800 H108BV1.2等。
准备工作1. 下载本站发布的openwrt 中文固件到PC （当然其他英文固件也可） 2 找到BCM6358猫的RST 键。
双USB 版的DB120的RST 健一般在面板靠近USB 接口的地方，标有RST 。
单USB 版的DB120的reset 键在盒子底部，也标有RST 。
RG100A 版型的RST 键的位置也应该标有RST ，具体在哪里请网友补充。
3 找到BCM6358刷机口—姑且称之为“WAN 口”（对于DB120和ha910是靠近电源的口，标注有LAN4口，对于RG100A/DCHG-800可以认为是LAN1口，不准确的地方请各位补充）4. 关闭猫的电源。
5. 将PC 网口的IP 地址设置与192.168.1.1同一网段的IP 地址，比如设为192.168.1.886. 准备网线一根。

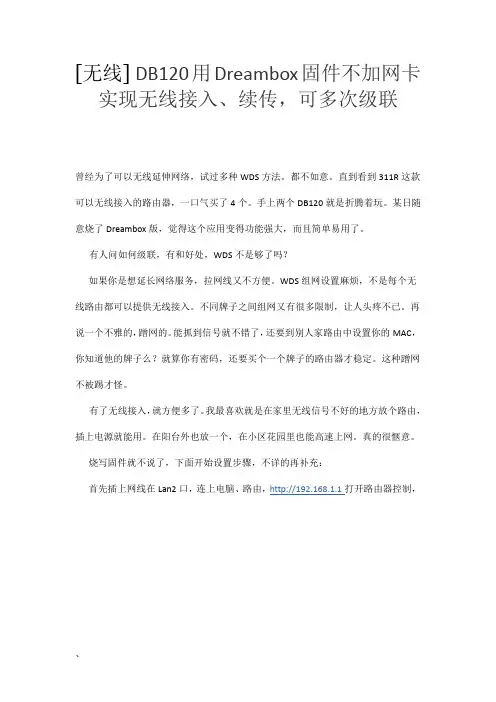

[无线] DB120用Dreambox固件不加网卡实现无线接入、续传,可多次级联
![[无线] DB120用Dreambox固件不加网卡实现无线接入、续传,可多次级联](https://img.taocdn.com/s3/m/1981fecbda38376baf1faeed.png)
[无线] DB120用Dreambox固件不加网卡实现无线接入、续传，可多次级联曾经为了可以无线延伸网络，试过多种WDS方法。
都不如意。
直到看到311R这款可以无线接入的路由器，一口气买了4个。
手上两个DB120就是折腾着玩。
某日随意烧了Dreambox版，觉得这个应用变得功能强大，而且简单易用了。
有人问如何级联，有和好处，WDS不是够了吗？如果你是想延长网络服务，拉网线又不方便。
WDS组网设置麻烦，不是每个无线路由都可以提供无线接入。
不同牌子之间组网又有很多限制，让人头疼不已。
再说一个不雅的，蹭网的。
能抓到信号就不错了，还要到别人家路由中设置你的MAC，你知道他的牌子么？就算你有密码，还要买个一个牌子的路由器才稳定。
这种蹭网不被踢才怪。
有了无线接入，就方便多了。
我最喜欢就是在家里无线信号不好的地方放个路由，插上电源就能用。
在阳台外也放一个，在小区花园里也能高速上网。
真的很惬意。
烧写固件就不说了，下面开始设置步骤，不详的再补充：首先插上网线在Lan2口，连上电脑、路由，http://192.168.1.1打开路由器控制，用户名:root，密码：admin，登入路由：待登入画面，点击后输入用户名和密码：点击网络查看状态：这是原始的接口信息：准备搜索需要无线接入的上级路由器：查找到的无线接入点，加入你想接入的网络：基本上都是默认值：接入的模式和方式：耐心等待，时间有点长：完成后是这样的：设置自己的无线路由接入点，使得自己的无线设备可以接入：关键点来了，要注意图中的模式和接入配置，一定要修改为lan，否则无线的不通。
成功后你将看到自己的无线设备也登入自己的路由后的状态：。
DB120-GZ2刷固件教程
MTU: 1492
Keep Alive: 勾选
LCP interval (sec): 30
LCP fails: 3
NAT: 勾选
firewall: 勾选
右下角 Save
----------------------------------------------------------ITV设置---------------------------------------------------------------------------------
1.点击左侧边栏 System
2.下拉菜单 Administrator password
3.找到以下选项填入对应参数
Password: 新路由密码
Confirmation: 再次输入路由密码
右下角 Save
--------------------------------------------------------到此结束-----------------------------------------------------------------------------------
1.点击左侧边栏 Wi-Fi
2.下拉菜单 Security settings
3.找到以下选项填入对应参n: WPA2-PSK
Encryption Key PSK: 输入你要设置的无线密码
右下角 change
--------------------------------------------------无线路由密码设置----------------------------------------------------------------------------
大亚DB120无线路由设置方法
大亚DB120-B1 ADSL MODEM 带54M无线路由商务领航猫路由设置方法
当把设备拿到后，先不要连上电话线，其他全部连接好
打开网页http://192.168.1.1/
用帐号密码
用户名：telecomadmin
密码：nE7jA%5m(注:密码比较复杂建议复制粘贴上去)
1、进入后界面..
2.打开网络--宽带设置...在连接名称里找到你当地VPI/VCI连接....8/35(下图是以深圳.广州为例)
如果不清楚VPI/VCI数据的请致电你当地网络运营商查询...注:此数据非常重要..如果数据错误设置路由后会上不了网...
3.选择你当地VPI/VCI连接后..
连接模式:ROUTE...
选择PPPOE...
启用NAT...
下面再输入你上网的用户名密码... 服务类别绑定:INTERNET...
然后点确定..
4:确定后进管理界面...管理→设备管理→保存重启
5.DB120-B1路由设置完成..接上ADSL电话线.稍等两分钟后就可路由上网了...
补充一下开路由后硬件破解四台限制的方法：虽然这猫有4台机器的限制，但如果在某一个lan口下接一个路由器，路由器的wan设置为自动获取ip地址，路由器下挂N台机器，这种方式是可以突破4台机器的限制的。
只是你要多购买一个路由器哦。
DB120路由刷机
1.网线连接电脑和路由器(DB120)的LAN4，电脑IP设置为192.168.1.X/255.255.255.0(X为2-255之间的任意数字)，网关不用设置；2.连接如图所示网线接到离电源线近的那个口刷机线rxd接路由txd 刷机线txd接路由rxd 电源线不要连接然后连接地线这是在没连接电源的情况下进行的 (黑色GND，白色TXD，绿色RXD)（4）：连接好线后打开putty 使用串口连接,选好端口号，端口号请查看电脑设备管理器，波特率设置成115200；（5）：打开路由电源在通电前几秒内敲击空格键多次直到路由电源指示灯出现红灯putty会显示进入cfe(6)输入e a 注意e a之间是有一个空格的敲enter 输入y,之后会有一点一点的省略号，等待大约一两分钟省略号没有掉会出现一大堆快速前进的命令符这时候关掉路由（这是在路由里有固件的前提下清理内存用的如果路由没有固件存在 putty会显示no image targ out 刷机的时候则可忽略）（6）：重新打开路由电源，通电前几秒内按几下空格键阻止CFE启动,打开浏览器输入198.162.1.1 会出现固件上传页面将之前准备好的固件（后缀为bin）在上传页面打开上传等待大约3—5分钟,putty会显示进度putty显示如下图所示即可关掉路由电源这仅仅是我电脑的显示各个固件的不同显示的也不同（7）：此时路由是没有电源的状态putty也已经关闭打开ip协议改成自动获取ip地址网线插到lan的其他口（比如lan4是离电源近的口就插lan1-lan3口）拔掉刷机线12.刷机完成后，将网线连接路由器的LAN1，LAN2或LAN3，电脑IP设置为自动获取，此时应该可以访问路由地址192.168.1.1，刷机完成；（8）：打开路由电源（大亚路由在我的路由上看来一般关电源后等1—2分钟重新打开电源会比较稳定）在打开路由后等待路由初始化一般30s 然后打开火狐浏览器输入地址192.168.1.1 会出现luci （openwrt）的页面如果没有则表示路由没有刷机成功用户名root 密码admin配置无线信息(9):开始设置路由登陆密码设置：在system里点击admin password 进行修改密码不修改的话会导致下面的winscp登陆不进去（10）：设置无线在network wifi中打开然后在enable的小方格下打一个勾表示打开无线无线的密码设置如下图所示essid 可以自己修改我设置的是wifi设定完成后点击log out 在左上角下拉菜单里,关掉路由等待一两分钟后打开路由初始化完毕后会出现无线信号（11）：打开winscp进入登陆界面(网线查到2-4口的任意一个不用接刷机板了协议要选scp 密码就是你刚才改的密码)进行登陆界面的信息输入文件协议是scp 登陆时会出现一些警告可以直接叉掉进入目录页面单击登陆进入一个可以复制文件到路由的界面把两个安装包（后缀是ipk）放在<root>下也就是直接鼠标拖动之前准备好的安装包到目录下即可完成后关闭winscp(12)打开putty用putty的SSH登陆路由器主机名称就是你的小车路由器IP地址，端口22，连接类型SSH如下图所示内容单击open输入root 敲击enter 输入密码注意此时密码输入是看不见的输入完成后敲击回车（enter）cd /ls如果看到刚才复制进来的文件，继续执行安装opkg install wifirobot_car_for26.ipk安装很快的，几十秒钟搞定，会自动回到命令行的，安装好之后reboot待路由器重启完毕后，我们依然用putty的SSH登陆路由器；修改配置文件输入命令编辑wifirobot配置文件vi /etc/init.d/wifirobot用键盘方向键移到需要编辑的地方，输入小写a进入编辑状态，用数字键盘输入115200,删除键可以删除，编辑完后，按ESC退出编辑状态，将键盘切换为大写英文，连续输入两个大写Z即可保存退出！#!/bin/sh /etc/monSTART=80SSD=start-stop-daemonNAME=wifirobot#video_mod=gspca_zc3xxvideo_mod=gspca_ov519 （这两个是摄像头驱动，有#的就是被屏蔽的，如果大家手上的301摄像头有花屏现象，可以屏蔽另外一个换个驱动试试）ser_name=/dev/ttyS0（路由TTL口设置，一般都是ttyS0）ser_speed=115200（TTL波特率设置配论坛的板子115200也行要是自己做的51 晶振11.0592的就改成9600）ESC 两个大写ZZ保存退出，在继续修改第二个配置文件再输入ln –s /etc/init.d/wifirobot /etc/rc.d/S70wifirobot（注意大小写跟空格）这样启动快捷就放到init.d里面，wifirobot程序会随路由自动启动，设置完需要再reboot一次路由。
双路由器打造高品质家庭网络—快速刷机
双路由器打造高品质家庭网络—快速刷机最近家里连无线的设备变多了，遇到一些问题越来越不方便，逼不得已把魔爪伸向了路由器。
惊讶地发现对路由器的调整不需要花太多功夫，就可以极大提高生活品质。
这里跟智友们介绍一下这过程中路由器设置的一些经验，希望能帮助到大家。
另外智能帮藏龙卧虎，已经见识多位高手，如果文章里有不对的地方，欢迎智友们提出来一起讨论。
家里有两个路由器，一个是网件WNDR4300，一个是网件WNDR3700v4。
文章都是围绕这两款路由器来讨论。
不同的路由器设置的方式不一样，但是思路是通用的。
因为折腾路由器需要刷机，所以喜欢折腾的智友买路由器的时候建议买性能好一点的(路由器能做更多事)，销量好一点的(更多的有心人制作固件)，稳定一点的(硬件不稳定无解)。
网件的WNDR3700v4，刷OpenWrt后几个月不需要重启，从未掉链子，所以我个人对网件的路由器是比较偏爱的。
网件的路由器还有个好处是不容易刷成砖，这个后面介绍刷机的时候会有提到。
折腾的第一步需要刷机。
刷机没有那么可怕，顺利的话是非常简单的。
事先调研工作做得好，不顺利刷成砖救回来也不难。
所以有兴趣看这篇文章的智友请别看到刷机就把网页关了，真心不难。
刷机后可以ssh，用命令行操作路由器，这对大拿们是福音，但这里尽可能多操作图形界面而少用命令行，希望帮到更多智友。
我们买的家用路由器，是个低配版的计算机，麻雀虽小，五脏俱全。
作为处理家庭网络的控制中心，路由器能安装运行各种功能的程序，做许多神奇的事。
但这一切需要走出第一步——换掉默认的系统。
大部分路由器，默认系统的定制性很差，提供的功能远远低于路由器的潜能，我们需要把它换成一个开放的系统，来定制我们需要的功能。
因为很多路由器管理界面支持上传固件更新，所以刷个新的系统并不困难。
首先要找路由器对应的固件。
畅销的路由器会有很多爱好者分享他们定制的固件，也有些厂家会给官方的开放固件，基本上都是基于OpenWrt和DD-WRT改的。
刷机 路由器 基本原理
刷机路由器基本原理刷机是指将路由器的原始固件替换为第三方或自定义固件的过程。
基本原理如下：1. 路由器基本原理：路由器是一种在计算机网络中传递数据包的设备。
它通过将数据包从源地址转发到目的地址，实现不同网络之间的通信。
2. 固件：路由器的固件是预装在硬件设备上的操作系统软件，控制路由器的功能和行为。
3. 刷机：刷机是指将路由器的原始固件替换为第三方或自定义固件的行为，通常是为了增强路由器的功能、性能或安全性。
4. 第三方固件：第三方固件是由独立开发者或社区开发的非官方固件，通常基于开源操作系统如OpenWrt、DD-WRT等。
这些固件提供了更多的功能和自定义选项，例如增强的网络性能、高级路由功能、VPN支持等。
5. 刷机过程：刷机的过程一般包括以下几个步骤：a. 下载合适的第三方固件：根据路由器型号和硬件要求，在官方网站或社区论坛上下载适合的第三方固件。
b. 连接路由器：将计算机通过以太网线连接到路由器的LAN口。
c. 进入路由器管理界面：在浏览器中输入路由器的IP地址，进入管理界面。
d. 进行固件刷写：在管理界面中选择固件升级或刷机选项，选择本地固件文件，然后点击刷写按钮开始刷机过程。
e. 等待固件刷写完成：刷写过程可能需要一段时间，期间不要断电或重启路由器。
f. 重启路由器：固件刷写完成后，路由器会自动重启，并加载新的固件。
6. 注意事项：刷机有一定的风险，如果操作不当，可能会导致路由器损坏或失效。
在刷机前，请确保已备份好重要数据，并按照官方或社区提供的刷机指南进行操作。
刷机后，建议定期检查官方或社区发布的新固件，并及时升级以保持路由器的安全性和功能性。
总结：刷机是将路由器的原始固件替换为第三方或自定义固件的过程，通过这种方式可以增强路由器的功能和性能。
刷机过程需要下载适合的固件，连接路由器，进入管理界面，选择固件并进行刷写，最后重启路由器。
刷机有一定的风险，请按照官方指南操作，并定期升级固件以保证安全性。

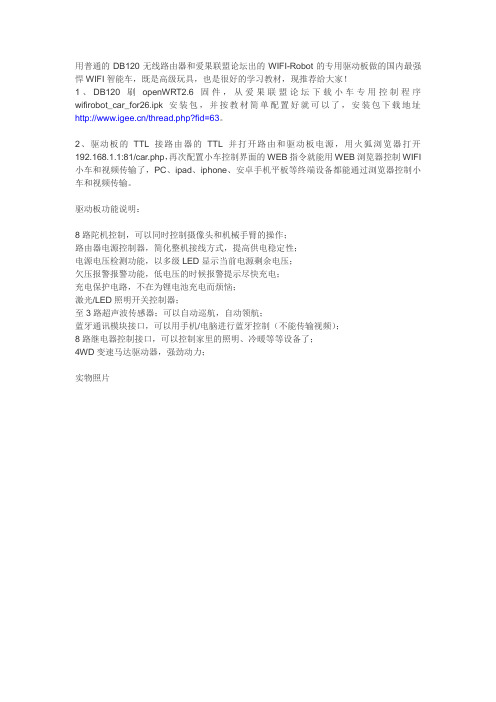

wifi远程智能小车
用普通的DB120无线路由器和爱果联盟论坛出的WIFI-Robot的专用驱动板做的国内最强悍WIFI智能车，既是高级玩具，也是很好的学习教材，现推荐给大家！1、DB120刷openWRT2.6固件，从爱果联盟论坛下载小车专用控制程序wifirobot_car_for26.ipk安装包，并按教材简单配置好就可以了，安装包下载地址/thread.php?fid=63。
2、驱动板的TTL接路由器的TTL并打开路由和驱动板电源，用火狐浏览器打开192.168.1.1:81/car.php，再次配置小车控制界面的WEB指令就能用WEB浏览器控制WIFI 小车和视频传输了，PC、ipad、iphone、安卓手机平板等终端设备都能通过浏览器控制小车和视频传输。
驱动板功能说明：8路陀机控制，可以同时控制摄像头和机械手臂的操作；路由器电源控制器，简化整机接线方式，提高供电稳定性；电源电压检测功能，以多级LED显示当前电源剩余电压；欠压报警报警功能，低电压的时候报警提示尽快充电；充电保护电路，不在为锂电池充电而烦恼；激光/LED照明开关控制器；至3路超声波传感器；可以自动巡航，自动领航；蓝牙通讯模块接口，可以用手机/电脑进行蓝牙控制（不能传输视频）；8路继电器控制接口，可以控制家里的照明、冷暖等等设备了；4WD变速马达驱动器，强劲动力；实物照片视频分享/v_show/id_XMjIyNjg4MTk2.html /v_show/id_XMjYzNTA2MTA0.html /v_show/id_XMjM0NjY3NDY0.html /v_show/id_XMjU0Nzc1NjY4.html /v_show/id_XMjI5NzQ0OTQ4.html /v_show/id_XMjMxMzEyNTM2.html爱果论坛ID：fshang。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Wifi-robot小车制作详解（51版）
本人穷人买不起论坛的板子，凭证有点单片机基础，参考论坛很多牛人自己设计主控板
我用的是DB120 b1的路由器二手的。
论坛的帖子实在太多了，我看了好久才弄个差不多。
因此写个详细的，方便新手DIY。
一、路由刷机篇
刷机步骤：（路由器型号为DB120，刷机需小心，上传固件中请勿断电）
1.网线连接电脑和路由器(DB120)的LAN4，电脑IP设置为19
2.168.1.100/255.255.255.0(网关不用设置；
2.用USB-TTL线接好路由的GND、RXD、TXD三条线(VCC不要接）；
这里我说明一下如何接线(路由器-TTL) RXD-TXD TXD-RXD GND-GND
推荐使用论坛那个USB-TTL刷机线，如果用那个带灯的刷机线要把D1，D2发光二极管弄掉不然putty没有显示。
3.打开putty，选好端口号，端口号请查看电脑设备管理器，波特率设置成115200；
4.路由器通电，接线且设置正确的话，putty窗口应该出现路由器的信息；
5.在通电3秒内，按下键盘的空格键，阻止路由器CFE启动，这时候应出现CFE>，还有个方法是按住reast再通电，等power灯成红色就是进入CFE了；
6.输入小写e a，e a之间有个空格键，回车，然后在按下y，回车，路由器会清除原来系统固件，类似电脑格式化全盘功能；
7.清空之后，路由会持续输出很多命令行，且不会停止，直接关掉路由电源；
8.重新打开路由电源，通电3秒内按下空格键阻止CFE启动；
9.打开浏览器，输入192.168.1.1，按提示上传固件文件就可以了；
10.putty窗口也会出现路由器升级进度信息，升级完成后，路由器会自动重启；
11.再次重复第8、9步，再刷一次固件。
12.第二次刷机完成后，将网线连接路由器的LAN1，LAN2或LAN3，电脑IP设置为自动获取，此时应该可以访问路由地址192.168.1.1，刷机完成；
这里我用的固件是openwrt一个高人制作的，汉化，并且带301芯片的驱动，省了很多时间。
设置通讯端口
清除系统原来固件
刷完之后是没有无线网络的因为没有开启，所以要进行设置，把网线插除lan4的任何一个口，打开浏览器输入192.168.1.1
账号root密码admin
进入到路由器设置界面。
打开wifi
打开监控
然后就是安装ser2net了。
我用的是winscp
然后用putty 登陆ssh
登陆后找到ipk文件，并安装
ls 命令显示当前目录下文件列表cd 命令进入目录
cd / 返回上一层目录
安装后进入到/root/etc 目录下查找ser2net.conf文件，如果有说明已经安装成功了
设置ser2net开机启动
你现在所在的目录为etc所以直接可以输入命令
1.命令vi /rc.local 打开它，按i进入编辑，在exit0的上一行添加一条ser2net，按esc 输入“：x”回车，退出并保存。
退到根目录cd /
2. 命令vi /etc/init.d/ser2net，，按i进入编辑
#!/bin/sh /etc/mon
# /init.d/my-plugin
START=99 #
start() {
ser2net
}
2.按esc 输入“：x”回车，退出并保存。
命令reboot，ok
此时一切准备工作就ok了。
