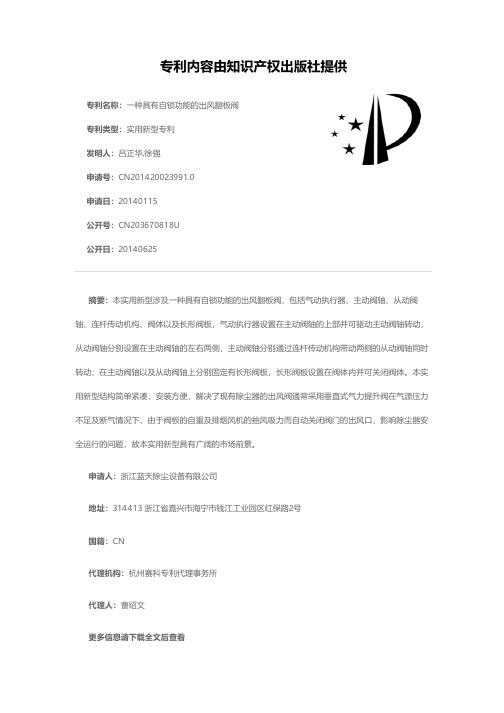

一种具有自锁功能的出风翻板阀[实用新型专利]

专利名称：一种具有自锁功能的出风翻板阀专利类型：实用新型专利
发明人：吕正华,徐强
申请号：CN201420023991.0
申请日：20140115
公开号：CN203670818U
公开日：
20140625
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种具有自锁功能的出风翻板阀，包括气动执行器、主动阀轴、从动阀轴、连杆传动机构、阀体以及长形阀板，气动执行器设置在主动阀轴的上部并可驱动主动阀轴转动，从动阀轴分别设置在主动阀轴的左右两侧，主动阀轴分别通过连杆传动机构带动两侧的从动阀轴同时转动；在主动阀轴以及从动阀轴上分别固定有长形阀板，长形阀板设置在阀体内并可关闭阀体。

本实用新型结构简单紧凑，安装方便，解决了现有除尘器的出风阀通常采用垂直式气力提升阀在气源压力不足及断气情况下，由于阀板的自重及排烟风机的抽风吸力而自动关闭阀门的出风口，影响除尘器安全运行的问题，故本实用新型具有广阔的市场前景。

申请人：浙江蓝天除尘设备有限公司
地址：314413 浙江省嘉兴市海宁市钱江工业园区红保路2号
国籍：CN
代理机构：杭州赛科专利代理事务所
代理人：曹绍文
更多信息请下载全文后查看。

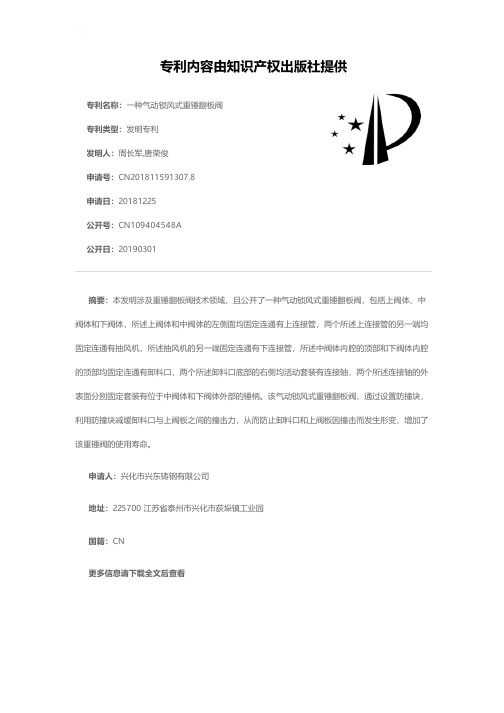

一种气动锁风式重锤翻板阀[发明专利]

专利名称：一种气动锁风式重锤翻板阀专利类型：发明专利
发明人：周长军,唐荣俊
申请号：CN201811591307.8
申请日：20181225
公开号：CN109404548A
公开日：
20190301
专利内容由知识产权出版社提供
摘要：本发明涉及重锤翻板阀技术领域，且公开了一种气动锁风式重锤翻板阀，包括上阀体、中阀体和下阀体，所述上阀体和中阀体的左侧面均固定连通有上连接管，两个所述上连接管的另一端均固定连通有抽风机，所述抽风机的另一端固定连通有下连接管，所述中阀体内腔的顶部和下阀体内腔的顶部均固定连通有卸料口，两个所述卸料口底部的右侧均活动套装有连接轴，两个所述连接轴的外表面分别固定套装有位于中阀体和下阀体外部的锤柄。

该气动锁风式重锤翻板阀，通过设置防撞块，利用防撞块减缓卸料口与上阀板之间的撞击力，从而防止卸料口和上阀板因撞击而发生形变，增加了该重锤阀的使用寿命。

申请人：兴化市兴东铸钢有限公司
地址：225700 江苏省泰州市兴化市荻垛镇工业园
国籍：CN
更多信息请下载全文后查看。

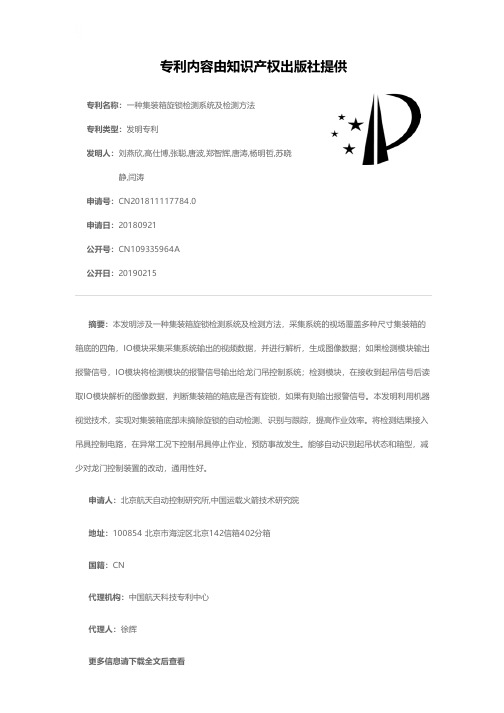

一种集装箱旋锁检测系统及检测方法[发明专利]

专利名称：一种集装箱旋锁检测系统及检测方法
专利类型：发明专利
发明人：刘燕欣,高仕博,张聪,唐波,郑智辉,唐涛,杨明哲,苏晓静,闫涛
申请号：CN201811117784.0
申请日：20180921
公开号：CN109335964A
公开日：
20190215
专利内容由知识产权出版社提供
摘要：本发明涉及一种集装箱旋锁检测系统及检测方法，采集系统的视场覆盖多种尺寸集装箱的箱底的四角，IO模块采集采集系统输出的视频数据，并进行解析，生成图像数据；如果检测模块输出报警信号，IO模块将检测模块的报警信号输出给龙门吊控制系统；检测模块，在接收到起吊信号后读取IO模块解析的图像数据，判断集装箱的箱底是否有旋锁，如果有则输出报警信号。

本发明利用机器视觉技术，实现对集装箱底部未摘除旋锁的自动检测、识别与跟踪，提高作业效率。

将检测结果接入吊具控制电路，在异常工况下控制吊具停止作业，预防事故发生。

能够自动识别起吊状态和箱型，减少对龙门控制装置的改动，通用性好。

申请人：北京航天自动控制研究所,中国运载火箭技术研究院
地址：100854 北京市海淀区北京142信箱402分箱
国籍：CN
代理机构：中国航天科技专利中心
代理人：徐辉
更多信息请下载全文后查看。

一种基于机器视觉的翻板阀状态识别方法和系统[发明专利]

专利名称：一种基于机器视觉的翻板阀状态识别方法和系统专利类型：发明专利
发明人：段连飞,刘世胜,戴亮亮,刘传峰
申请号：CN202210024131.8
申请日：20220111
公开号：CN114037960A
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本发明属于图像处理技术领域，特别涉及一种基于机器视觉的翻板阀状态识别方法和系统，所述方法包括：实时获取翻板阀监控图像，并基于训练好的阀柄分割模型生成阀柄掩膜图集；基于所述阀柄掩膜图集，结合质心法计算当前帧翻板阀阀柄开合角度；统计连续时间段内阀柄的开合角度变化，判定翻板阀状态是否异常。

本发明通过监控图像的智能分析，能够全天候监测翻板阀阀柄角度变化，从而定位翻板阀异常状态并进行报警。

解决了现有翻板阀人工巡检成本高、效率低的问题；对不同监控场景和光照条件的鲁棒性高、泛化能力强。

并且对于模型输出的阀柄掩膜图集，自动区分了不同的阀柄区域，避免产生连通域粘连等复杂的后处理问题。

申请人：合肥金星智控科技股份有限公司
地址：230088 安徽省合肥市皖水路228号1幢生产楼
国籍：CN
代理机构：北京知联天下知识产权代理事务所(普通合伙)
代理人：张迎新
更多信息请下载全文后查看。

一种带保温机构的锁风阀

专利名称：一种带保温机构的锁风阀专利类型：实用新型专利
发明人：马睿
申请号：CN202122117040.2
申请日：20210903
公开号：CN215720885U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型属于锁风阀技术领域，尤其为一种带保温机构的锁风阀，包括阀体以及固定设置于所述阀体内部的阀座，所述阀座的下方设有可翻转的阀板，并用于启闭所述阀座，所述阀体的外侧设有用于驱动所述阀板翻转的驱动气缸，所述阀板远离所述阀体的一侧设有保温垫；本实用新型中通过设置阀板与保温垫复合的板面，阀板一方面起到刚性支撑作用，另一方面用于安装和固定保温垫，保温垫内部填充的保温材料能够起到阻隔热量的作用，可以避免外部的冷空气与容器内的热空气进行热交换，从而减缓物料冷却，起到保温效果，并且保温垫具有弹性，能够在频繁的开启情况下减缓与阀体的碰撞，从而延长使用寿命。

申请人：天津市瑞迪机电设备有限公司
地址：300000 天津市北辰区经济技术开发区天津医药医疗器械工业园京福公路东侧优谷新科园5号楼-1
国籍：CN
更多信息请下载全文后查看。

一种电动翻板阀门

专利名称：一种电动翻板阀门专利类型：实用新型专利
发明人：苏海荣,谢志鹏
申请号：CN202121451783.7申请日：20210628
公开号：CN215721113U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及翻板阀技术领域，具体为一种电动翻板阀门，包括阀体，还包括收集清理机构，收集清理机构包括过滤收集篮，阀体的顶端开设有转换口，过滤收集篮滑动安装在转换口内，并且过滤收集篮的底端连接有推动组件，推动组件有部分位于阀体的外部，并且阀体的外部滑动连接有多个支撑件，过滤收集篮的顶端固定连接有封堵顶板，阀体的顶端设置有清理仓，清理仓通过转换口与阀体内相通，并且清理仓的侧壁上滑动安装有封堵挡板，封堵挡板与清理仓之间设置有限位件，清理仓的侧壁上开设有清理口，清理口处密封可拆卸连接有挡门，并且清理仓的侧壁上连通安装有排出管，排出管上安装有控制阀，其便于对阀体内介质的杂质进行过滤收集和清理。

申请人：石家庄耐斯特机械阀业有限公司
地址：050000 河北省石家庄市高新区仓盛路560号
国籍：CN
代理机构：石家庄领皓专利代理有限公司
代理人：郭红伟
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920638484.0
(22)申请日 2019.05.07
(73)专利权人杭州国辰机器人科技有限公司
地址 311200 浙江省杭州市萧山区经济技
术开发区鸿兴路389号
专利权人紫金道合环保有限公司
(72)发明人周宏梁　牛世同　胡志平　王虎　
(74)专利代理机构苏州中合知识产权代理事务
所(普通合伙) 32266
代理人李中华
(51)Int.Cl.
F16K 1/18(2006.01)
F16K 37/00(2006.01)
F16K 31/04(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种锁风翻板阀转角状态的检测系统
(57)摘要
本实用新型公开了一种锁风翻板阀转角状
态的检测系统，主要包括：位移传感器、位移传感
器固定板、连接块、PLC模块和工控机，所述位移
传感器固定板的一端固定于所述锁风翻板阀的
壳体的一侧，所述位移传感器的一端通过旋转轴
固定在所述位移传感器固定板的另一端，所述连
接块穿设于平衡锤摆杆上并可沿所述平衡锤摆
杆做轴向移动，所述连接块近所述位移传感器的
一端凸设有圆轴，所述位移传感器的另一端与所
述圆轴旋转连接并可绕所述圆轴转动；所述位移
传感器连接所述PLC模块，所述PLC模块连接所述
工控机，所述工控机显示所述锁风翻板阀的转角
状态。

本系统能实时自动采集锁风翻板阀转动数
据，灵敏度高；还可对异常波动发出警告，降低安
全隐患。

权利要求书1页说明书3页附图1页CN 210003828 U 2020.01.31
C N 210003828
U
权　利　要　求　书1/1页CN 210003828 U
1.一种锁风翻板阀转角状态的检测系统，所述锁风翻板阀通过平衡锤装置控制阀门的翻转，所述平衡锤装置包括平衡锤摆轴和绕平衡锤摆轴转动的平衡锤摆杆，其特征在于，所述检测系统包括：位移传感器、位移传感器固定板、连接块、PLC模块和工控机，所述位移传感器固定板的一端固定于所述锁风翻板阀的壳体的一侧，所述位移传感器的一端通过旋转轴固定在所述位移传感器固定板的另一端，所述连接块穿设于所述平衡锤摆杆上并可沿所述平衡锤摆杆做轴向移动，所述连接块近所述位移传感器的一端凸设有圆轴，所述位移传感器的另一端与所述圆轴旋转连接并可绕所述圆轴转动；所述位移传感器通过电连接所述PLC模块，用于将检测到的所述平衡锤摆杆的位移信号发送给所述PLC模块；所述PLC模块通过电连接所述工控机，用于将接收到的位移信号发送给所述工控机进行处理并通过所述工控机显示所述锁风翻板阀的转角状态。

2.根据权利要求1所述的一种锁风翻板阀转角状态的检测系统，其特征在于，所述位移传感器选用电阻式直线位移传感器。

3.根据权利要求1所述的一种锁风翻板阀转角状态的检测系统，其特征在于，所述位移传感器固定板呈“L”形，“L”形的短边固定于所述锁风翻板阀的壳体的一侧。

4.根据权利要求1所述的一种锁风翻板阀转角状态的检测系统，其特征在于，所述连接块的另一端设有通孔，所述平衡锤摆杆贯穿所述通孔。

5.根据权利要求1所述的一种锁风翻板阀转角状态的检测系统，其特征在于，所述位移传感器由电缆连接供电电源，并将检测到的所述平衡锤摆杆的位移信号转化为电信号输送给PLC模块。

6.根据权利要求5所述的一种锁风翻板阀转角状态的检测系统，其特征在于，所述PLC 模块接收到电信号后发送给所述工控机进行处理，所述工控机通过电信号计算所述锁风翻板阀的摆动角度，并将计算结果显示到显示器上。

7.根据权利要求1所述的一种锁风翻板阀转角状态的检测系统，其特征在于，所述工控机在所述锁风翻板阀的摆动角度出现异常时立即进行报警。

8.根据权利要求7所述的一种锁风翻板阀转角状态的检测系统，其特征在于，所述工控机内预设有所述锁风翻板阀摆动角度的正常值范围，当所述锁风翻板阀的摆动角度超出预设的正常值范围时，则为出现异常。

9.根据权利要求7或8所述的一种锁风翻板阀转角状态的检测系统，其特征在于，所述工控机还可以用于显示所述锁风翻板阀的角度历史数据和报警历史记录。

2。
