射极跟随器实验报告
射极跟随器的实验报告
射极跟随器的实验报告
《射极跟随器的实验报告》
射极跟随器是一种重要的电子元件，它在电子设备中起着非常重要的作用。
在本次实验中，我们对射极跟随器进行了深入的研究和实验，以期能够更加深入地了解其工作原理和特性。
首先，我们对射极跟随器的基本原理进行了深入的研究。
射极跟随器是一种用于放大电流的电子元件，它能够在输入信号的作用下，输出一个放大后的电流信号。
这种特性使得射极跟随器在电子设备中应用非常广泛，例如在放大器、滤波器和功率放大器中都有着重要的作用。
接着，我们设计了一套完整的实验方案，对射极跟随器进行了实际的测试。
通过实验，我们验证了射极跟随器的放大特性和稳定性，并对其在不同工作条件下的性能进行了详细的分析和评估。
实验结果表明，射极跟随器在不同频率和电压条件下都能够稳定地工作，并且具有较好的线性放大特性。
最后，我们总结了本次实验的结果，并对射极跟随器的应用前景进行了展望。
射极跟随器作为一种重要的电子元件，具有广阔的应用前景，特别是在通信、电子设备和自动化控制系统中有着重要的作用。
我们相信，通过对射极跟随器的深入研究和实验，将能够为其在实际应用中发挥更大的作用提供重要的理论和实验基础。
总之，本次实验对射极跟随器进行了深入的研究和实验，取得了一系列重要的实验结果和结论。
这些结果不仅对于深入理解射极跟随器的工作原理和特性具有重要的意义，同时也为其在实际应用中发挥更大作用提供了重要的理论和实验基础。
希望我们的研究成果能够为射极跟随器的进一步发展和应用提供重要
的参考和指导。
射极跟随器实验报告

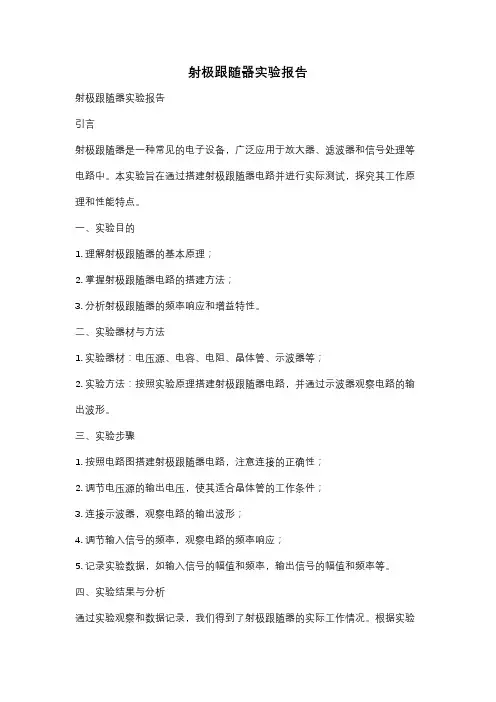

射极跟随器实验报告射极跟随器实验报告引言射极跟随器是一种常见的电子设备，广泛应用于放大器、滤波器和信号处理等电路中。
本实验旨在通过搭建射极跟随器电路并进行实际测试，探究其工作原理和性能特点。
一、实验目的1. 理解射极跟随器的基本原理；2. 掌握射极跟随器电路的搭建方法；3. 分析射极跟随器的频率响应和增益特性。
二、实验器材与方法1. 实验器材：电压源、电容、电阻、晶体管、示波器等；2. 实验方法：按照实验原理搭建射极跟随器电路，并通过示波器观察电路的输出波形。
三、实验步骤1. 按照电路图搭建射极跟随器电路，注意连接的正确性；2. 调节电压源的输出电压，使其适合晶体管的工作条件；3. 连接示波器，观察电路的输出波形；4. 调节输入信号的频率，观察电路的频率响应；5. 记录实验数据，如输入信号的幅值和频率，输出信号的幅值和频率等。
四、实验结果与分析通过实验观察和数据记录，我们得到了射极跟随器的实际工作情况。
根据实验结果，我们可以得出以下结论：1. 射极跟随器能够实现输入信号的放大，输出信号的幅值较输入信号大；2. 射极跟随器具有较高的输入阻抗和较低的输出阻抗，能够有效地驱动后级电路；3. 随着输入信号频率的增加，射极跟随器的增益逐渐下降，且相位差逐渐增大；4. 射极跟随器对输入信号的幅值有一定的限制，过大或过小的输入信号都会导致输出失真。
五、实验总结通过本次实验，我们深入了解了射极跟随器的原理和性能特点。
射极跟随器作为一种常见的电子设备，在电子电路中有着广泛的应用。
它具有放大输入信号、驱动后级电路、提高系统的稳定性等优点，但也存在一定的局限性。
在实际应用中，我们需要根据具体需求选择合适的射极跟随器电路，并注意输入信号的幅值和频率范围，以保证系统的正常工作。
六、参考文献[1] 电子技术基础教程. 北京：高等教育出版社，2010.[2] 张三, 李四. 射极跟随器的设计与应用. 电子科技导刊, 2018, 36(2): 45-50.结语通过本次实验，我们对射极跟随器有了更深入的了解。
射极跟随器测试
射极跟随器的测试一、测试目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二、测试原理射极跟随器的原理图如图1所示。
它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
图1 射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。
1、输入电阻Ri图1电路Ri ＝rbe＋(1＋β)RE如考虑偏置电阻RB 和负载RL的影响，则Ri ＝RB∥[rbe＋(1＋β)(RE∥RL)]由上式可知射极跟随器的输入电阻Ri 比共射极单管放大器的输入电阻Ri＝R B ∥rbe要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，测试线路如图2所示。
图2 射极跟随器测试电路R U U U I U R is ii i i -==即只要测得A 、B 两点的对地电位即可计算出R i 。
2、输出电阻R O 图1电路βr R ∥βr R beE be O ≈=如考虑信号源内阻R S ，则β)R ∥(R r R ∥β)R ∥(R r R B S be E B S be O +≈+=由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据O LO LL U R R R U +=即可求出 R OL LOO 1)R U U (R -=3、电压放大倍数图1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E V +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
这是深度电压负反馈的结果。
但它的射极电流仍比基流大(1＋β)倍， 所以它具有一定的电流和功率放大作用。
4、电压跟随范围电压跟随范围是指射极跟随器输出电压u O 跟随输入电压u i 作线性变化的区域。
射极跟随器实验报告
射极跟随器实验报告1. 引言射极跟随器是一种广泛应用于电子设备中的电路，其作用是使输出端的电压或电流跟随输入端的变化。
本实验旨在探究射极跟随器的基本原理、性能特点以及应用实例。
2. 实验目的- 理解射极跟随器的工作原理- 学习如何设计和搭建射极跟随器电路- 掌握射极跟随器的性能测试方法和结果分析3. 实验材料和仪器- NPN型晶体管（例如2N3904）- 电压源- 电阻、电容等常见元器件- 示波器- 万用表4. 实验步骤4.1 搭建射极跟随器电路根据给定的电路图，选择合适的元器件进行搭建。
确保电路连接正确，无误后进行下一步。
4.2 测试射极跟随器的静态工作点使用万用表测量晶体管的射极电流和集电极电压，并记录下来。
通过计算可以得到静态工作点，进一步分析电路性能。
4.3 测试射极跟随器的动态响应特性通过改变输入端的信号频率和幅度，观察电路输出（集电极）的响应。
使用示波器进行波形显示和观察，并记录实验结果。
4.4 对实验结果进行分析根据实验数据，分析射极跟随器的增益、频率响应特性等性能。
比较不同元器件参数对电路性能的影响。
5. 实验结果和讨论记录并整理实验数据结果，分析电路的性能特点。
讨论射极跟随器在电子设备中的应用及其优缺点。
6. 结论总结实验结果，针对射极跟随器的特点和应用进行归纳总结。
7. 实验注意事项- 实验过程中需要注意安全操作，避免触电风险。
- 确保电路连接正确，避免短路或开路等问题。
- 对于高频信号的测试，需要选择合适的示波器和电路布线，以避免信号失真和干扰。
8. 参考文献提供相关射极跟随器的原理资料、电路设计参考资料以及其他相关论文、教材等。
9. 结束语通过本实验，我们对射极跟随器的工作原理、性能特点和应用有了更加深入的了解。
射极跟随器作为一种常用的电路，具有重要的应用价值，值得进一步研究和探索。
实验4 射级跟随器
- 14 - 模拟电子线路实验实验四 射极跟随器1、掌握射极跟随器的特性及其测试方法；2、进一步学习放大器各项性能参数及测试方法。
1、XJ 4318双踪示波器；2、DT 9505数字万用表；3、FD -SJ -MN 多功能模拟实验箱。
1、参照教材有光章节内容，熟悉射极跟随器原理及特点。
2、根据图4-1元器件参数（E V 调为6V ），估算出三极管的元器件参数，估算静态工作点，画交、直流负载线，输入电阻，输出电阻。
图4-1 射极跟随器静态工作点估算： 输入电阻： ()ebe bi i R r i v R ⋅++==β1输出电阻： β+'+=10s be R r R电压放大倍数： ()()ebe eiV R r R V V A ββ++⋅+==110实验四 射极跟随器 - 15 -其中，()()EEbbbe I I r r 261200261⋅++=⋅++'=ββ，b s s R R R //='。
1、按图4-1电路接线。
2、直流工作点的调整：调ΩM 1的电位器，使V V E 6=。
3、测量电压放大倍数V A 。
接入负载Ω=K R L 1，在B 点接入KHz f 1=的信号，V V p p i 4)(=-，用示波器观察，在输出信号幅度最大且不失真的情况下，测L V 值，记录在表4-1中。
表4-10R在B 点加KHz f 1=正弦波信号，mV V i 200=，接上负载Ω=K R L 3时，用示波器观察输出波形，测空载输出电压)(0∞=L R V ，有负载输出电压)3(Ω=K R V L L 的值。
则L L R V V R ⋅⎪⎪⎭⎫⎝⎛-=100 将所测数据填入表4-2中表4-2mV 2000V L V 5、测输入电阻i R在输入端接入Ω=K R 5的电阻，A 点加入KHz f 1=的正弦信号，用示波器观察输出波形，用数字万用表分别测出A ，B 点对地的电位s V 、i V 。
射极跟随器实验报告完整版
射极跟随器实验报告 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】肇庆学院实验二射极跟随器实验报告班别：学号：姓名：指导老师：一、实验目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二、实验仪器DZX-1型电子学综合实验装置一个、TDS 1002 示波器一个、数字万用表一个、色环电阻一个、螺丝刀一把、导线若干三、实验原理射极跟随器的原理图如图1所示。
它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
图1 射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。
1、输入电阻Ri图1电路Ri ＝rbe＋(1＋β)RE如考虑偏置电阻RB 和负载RL的影响，则Ri ＝RB∥[rbe＋(1＋β)(RE∥RL)]由上式可知射极跟随器的输入电阻Ri 比共射极单管放大器的输入电阻Ri＝RB∥rbe要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，实验线路如图2所示。
图2 射极跟随器实验电路（其中，RL 的测量值为ΩK，取ΩK；R的测量值为ΩK）即只要测得A、B两点的对地电位即可计算出Ri。
2、输出电阻RO图1电路如考虑信号源内阻R S ，则由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据 即可求出 R O3、电压放大倍数图1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E u +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
这是深度电压负反馈的结果。
实验3.3--射极跟随器
实验3.3 射极跟随器96实验3.3 射极跟随器一、实验目的（1）掌握射极跟随器的特性及测试方法。
（2）进一步学习放大器各项性能指标的测试方法。
二、实验仪器及材料函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。
三、实验原理图3.3.1为共集电极放大电路，输出取自发射极，由于其电压放大倍数近似等于1，故称之为射极跟随器。
射极跟随器的主要特点有：1、输入电阻R i 高R i =R B || [ r be +(1+β)(R E || R L )] （3-3-1）其中： R B = (R W +R 1) || R 2 ； R E = R 3 （3-3-2） 由式（3-3-1）可知射极跟随器的输入电阻R i 比共射极基本放大器的输入电阻R i =R B || r be 要高得多。
输入电阻的测试方法同共射极基本放大器，实验电路如图3.3.1所示。
（3-3-3）即只要测得A 、A1两点的对地电位即可。
2、输出电阻R o 小（3-3-4）图3.3.1 射极跟随器实验电路S iS ii i i R U U U I U R -==βrR βr R beE be o ≈||1+=图3.3.1 射极跟随器实验电路第3章 低频电子线路实验97如考虑信号源内阻R S ，则：βR R r R βR R r R )||(≈||1)||(B S beE B S be o +++=（3-3-5） 由上式可知射极跟随器的输出电阻R o 比共射极基本放大器的输出电阻R o =R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R o 的测试方法亦同基本放大器，即先测出空载输出电压U ∞，再测接入负载R L 后的输出电压U L ，根据（3-3-6）即可求出R o（3-3-7）3、电压放大倍数近似等于1 对图3.3.1电路（3-3-8）上式说明射极跟随器的电压放大倍数小于近似1且为正值。
这是深度电压负反馈的结果。
射极跟随器实验
实验三 共集电极放大电路——射极跟随器一、实验目的1．研究射极跟随器的性能。
2．进一步掌握放大器性能指标的测量方法。
3．了解“自举”电路在提高射极输出器输入电阻中的作用。
二、实验电路及使用仪表1．实验电路2．实验仪表 （1）直流稳压电源 （2）函数信号发生器 （3）双路示波器 （4）双路毫伏表 （5）万用表 三、实验内容及步骤1．按图4.3.1搭好电路。
调整和测量静态工作点（调w R ，使EQ I =2mA ），并将测量结果填入表4-10。
表 4-102．测量放大倍数u A ，观察输入电压和输出电压的相位关系。
条件：CC U =9V ，EQ I =2mA ，输入正弦频率调在中频段，i u =30mV 。
（1）输入电阻（i R ）的测量由于射极跟随器输入阻抗高，在电压表的内阻不是很高时，电压表的分流作用不可忽视，它将使实际测量结果减小。
为了减小测量误差，提高测量精度，测量方法如图4.3.2。
在信号源和被测放大器之间串入一个已知电阻S R =24 k Ω。
A ．先把开关K 合上（即S R 不接入时），调节信号源频率f 为中频段，输入信号幅度su 为300mV ，测量此时的输出电压o1u 。
B ．保持s u 不变，打开K （即接入S R ），测量此时的输出电压o2u ，然后根据公式求出输入电阻。
S R u u u R o2o1o1i -=（2）输出电阻（o R ）的测量测量方法同一般放大器，如图4.3.3所示。
调节信号源使s u =300mV ，输入正弦频率调在中频段。
（10M 以上）在放大器无外接负载时输出电压o u ，然后接上负载时测出输出电压为ou '，根据下式求出输出电阻：L oo o )1(R u u R -'=3．验证自举电路对提高射极跟随器输入电阻的作用，按图4.3.4接好电路测量。
（1）有自举时的射极跟随器的输入电阻i R =？（附：接入2C 是有自举的射随器，测量方法与测量输入电阻i R 相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射极跟随器实验报告
射极跟随器实验报告
一、实验目的
本实验旨在通过模拟电路实现射极跟随器的功能，加深对射极跟随器工作原理的理解，掌握其电路组成、工作过程及性能特点。
二、实验原理
射极跟随器是一种共射极放大电路，其输出信号从发射极取出，经缓冲器和负载电阻反馈到输入端，形成射极跟随器。
射极跟随器具有高输入阻抗、低输出阻抗、电压放大倍数接近1的特点，常用于多级放大电路的输入级或输出级，起缓冲、隔离和放大的作用。
三、实验步骤
1.准备实验材料：电源、信号发生器、电阻、电容、电感、三极管等。
2.搭建射极跟随器电路：将电源、信号发生器、电阻、电容、电感、三极管等
按照射极跟随器的电路组成连接起来。
3.调节输入信号：打开电源，调节信号发生器，使输入信号频率和幅度变化。
4.测量输出信号：使用示波器等测量仪器，测量射极跟随器输出信号的幅度和
相位等参数。
5.记录实验数据：将输入信号和输出信号的幅度、相位等参数记录在实验数据
表中。
6.分析实验结果：根据实验数据，分析射极跟随器的性能特点，加深对射极跟
随器工作原理的理解。
7.整理实验报告：整理实验步骤、实验数据和分析结果，撰写实验报告。
四、实验数据及分析
1.实验数据表：记录输入信号和输出信号的幅度、相位等参数。
幅度的增大而增大，但增大幅度较小；输出信号相位与输入信号相位基本一致，说明射极跟随器具有较好的线性放大特性。
同时，由于射极跟随器具有高输入阻抗和低输出阻抗的特点，使得电路具有较好的隔离效果，可以有效地避免前后级电路之间的相互影响。
五、结论总结
通过本次实验，我们验证了射极跟随器的电路组成、工作过程及性能特点。
实验结果表明，射极跟随器具有高输入阻抗、低输出阻抗和较好的线性放大特性，能够有效提高电路的阻抗匹配和信号传输效率。
在多级放大电路中应用射极跟随器可以实现良好的缓冲、隔离和放大效果。
本实验加深了我们对射极跟随器工作原理的理解，为今后在电子系统中应用射极跟随器提供了有益的参考。
