隧道钢支撑作业指导书
隧道钢支撑施工指导书
一.编制目的
为防止隧道钢拱架间距，钢板连接等问题，保证施工安全和正常进行，编制钢支撑施工作业指导书指导施工。
二.工程地质及水文概述
隧址区中风化岩体较完整，裂隙不发育。进口端掩体发育有两种裂隙:①51°∠77°,裂隙面较平直，多呈闭合状，局部张开0.5~3mm，泥质填充，延伸约0.5~1.5m,发育间距2~3条/m，结合程度一般；②148°∠81°,裂面较平直，张开1~4mm，无充填或部分泥质充填，延伸约1~2m，发育间距2~3条/m，结合程度一般。出口端岩体中发育有两种裂隙：①210°∠75,裂面较平直，多呈闭合状，局部张开0.5~2mm，泥质填充，延伸约1~2m,发育间距2~3条/m，结合程度一般；②294°∠80°,裂面较平直，张开0.5~3mm，局部泥质充填，延伸约0.5~1.5m，发育间距2~3条/m，结合程度一般。
三.钢支撑施工
（一）、加工准备：钢支撑制作之前检查工字钢的尺寸是否符合图纸和规范要求，检查合格后进行钢支撑的制作；制作时检查工字钢的弯曲半径，以保证钢支撑尺寸符合要求，同时检查连接板的尺寸和厚度，螺栓孔的位置必须准确，以保证连接板的连接平顺。
（二）、测量定位：钢筋网片施工完成后，测量放出每榀工字钢的位置，作出明显标识。
（三）、就位：人工配合装载机运输入洞，安装就位。安装误差控制在±50mm。钢支撑应靠紧岩面，其与围岩间隙不得用片石回填，而应用喷射混凝土填实。
（四）、钻孔安装锁脚锚杆，焊接连接筋。钢支撑支护，钢支撑在安装时要严格控制钢支撑的间距不得大于5cm，钢支撑之间必须用连接筋连接，拱脚必须放在牢固的基础上，拱脚标高不足时，不得用块石、碎石垫砌，应用钢板进行调整，或用混凝土浇注，强度不小于C20。
（五）定位工字钢
1、钢支撑安装前先检查工字钢材料、类型、规格、质量以及性能是否与设计相符；
2、检查工字钢放线尺寸，控制在±50mm内。
四施工及安全注意事项
1、安装人员到达工作地点时，首先检查工作面是否处于安全状态，如有松动的石、土块或裂缝应先予以清除或支护。
2、施工时安全人员现场值班，随时发现问题并及时采取相应措施，确保人员安全。
3、凿岩机开挖时，开挖工人须采用必要的防噪音措施和防灰尘措施，戴口罩和耳塞。
钢支撑作业指导书

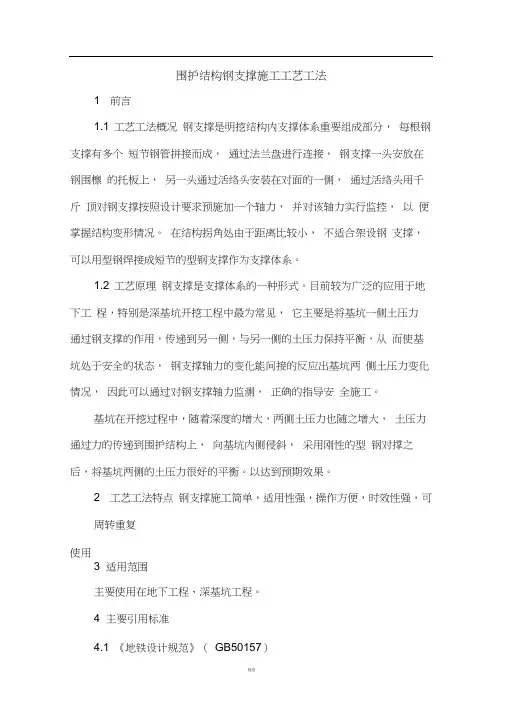

围护结构钢支撑施工工艺工法 1 前言 1.1 工艺工法概况钢支撑是明挖结构内支撑体系重要组成部分，每根钢支撑有多个短节钢管拼接而成，通过法兰盘进行连接，钢支撑一头安放在钢围檩的托板上，另一头通过活络头安装在对面的一侧，通过活络头用千斤顶对钢支撑按照设计要求预施加一个轴力，并对该轴力实行监控，以便掌握结构变形情况。在结构拐角处由于距离比较小，不适合架设钢支撑，可以用型钢焊接成短节的型钢支撑作为支撑体系。 1.2 工艺原理钢支撑是支撑体系的一种形式。目前较为广泛的应用于地下工程，特别是深基坑开挖工程中最为常见，它主要是将基坑一侧土压力 通过钢支撑的作用，传递到另一侧，与另一侧的土压力保持平衡，从而使基坑处于安全的状态，钢支撑轴力的变化能间接的反应出基坑两侧土压力变化情况，因此可以通过对钢支撑轴力监测，正确的指导安全施工。 基坑在开挖过程中，随着深度的增大，两侧土压力也随之增大，土压力通过力的传递到围护结构上，向基坑内侧侵斜，采用刚性的型钢对撑之后，将基坑两侧的土压力很好的平衡。以达到预期效果。 2 工艺工法特点钢支撑施工简单，适用性强，操作方便，时效性强，可 周转重复 使用 3 适用范围 主要使用在地下工程、深基坑工程。 4 主要引用标准 4.1 《地铁设计规范》（GB50157）
4.2 《建筑基坑工程技术规范》（YB9258） 4.3 《建筑基坑支护技术规程》（JGJ120） 4.4 《地下铁道工程施工及验收规范》（GB50299） 4.5 《建筑桩基技术规范》（JGJ94） 4.6 《建筑工程施工现场供用电安全规范》（BG50104） 4.7 《建筑地基基础设计规范》（GB50007） 4.8 《建筑钢结构焊结技术规程》（JGJ81） 5 施工方法 钢支撑架设与基坑土方开挖是深基坑施工密不可分的两道关键工序，支撑架设极具时间性和协调性，支撑架设的方法、时间、位置及预加力的大小直接关系到深基坑稳定的成败。支撑架设必须严格满足设计工况要求。 5.1 钢支撑拼装过程 5.1.1 钢支撑在拼装时保证支撑接头的承载力符合设计要求。钢支撑连接时必须对称上螺栓，按顺序紧固。要有钢支撑支托措施，防止坠落。 5.1.2 钢支撑安装前一定要检查钢管的平直度，若不平直要进行矫正 5.2 钢支撑架设方法 5.2.1 每节段分层开挖至钢支撑架设的高度后，立即放出支撑位置线及标高线。 5.2.2 第一道钢支撑架设在冠梁预埋钢板上，其它各层钢支撑安装钢围檩支架牛腿后，安装加工好的钢围檩，钢支撑两端的钢围檩应保持同一
隧道工程施工作业指导书
隧道工程施工作业指导书
————————————————————————————————作者：————————————————————————————————日期：
隧道工程施工作业指导书
目录 1、明洞施工作业指导书 2、洞身开挖施工作业指导书 3、隧道爆破施工作业指导书 4、锚杆施工作业指导书 5、喷射砼施工作业指导书 6、型钢钢架施工作业指导书 7、结构防、排水施工作业指导书 8、二次衬砌施工作业指导书 9、路基施工作业指导书 10、挡土墙施工作业指导书 11、骨架护坡施工作业指导书 12、预应力锚索施工作业指导书 13、格构梁施工作业指导书
明洞施工作业指导书 首先按设计要求施作洞顶截水沟、天沟以及排水沟，然后按照设计坡度刷坡。边仰坡及洞口处开挖面，采用人工借助反铲、风镐、风钻由上而下进行开挖，并随之进行防护。 进口端洞门为单压式明洞门，施工时先按设计要求施作截水沟，然后逐级进行边坡开挖，做到开挖一级，防护一级。按明洞施工工序施作明洞，待明洞施工完成后，进入隧道洞身施工。 由于本明洞地质条件极差，为防止坡体滑动、保证坡体的稳定性，明洞采用明挖和暗挖并分段施工的方法。左拱部采用明挖法施工，其他部位均采用暗挖法进行施工。施工时先明挖左拱部土体，并随即对开挖土体两侧的边坡进行R32N 自进式锚杆注浆加固。加固好后施作暗挖段Φ108管棚和间距为80cm的I20a型钢钢架护拱。待型钢钢架护拱做好后，对本段明洞部分施作防水层进行土石回填以保证山体压力平衡，并施做右拱部暗挖部分管棚。待右拱部暗挖及初期支护段完成后，再分部暗挖边墙及仰拱部分，边墙及仰拱部分的支护随开挖同步进行，使初期支护及早封闭，形成较好的支护状态以减少围岩的沉降。 附图：明洞施工工艺框图 出口端为无端墙斜交洞门，先将坡面防护、预应力锚索及格构梁施作完成后，方可施作洞门工程。由于本洞门与线路斜交,施工较一般地段复杂,施工时型钢钢架先在洞外预先按设计尺寸制作好后,现场精确放样,逐榀安装,将初期支护部分完成后，便可开始进洞施工,进洞后出口段按CD工法施工以减小围岩松驰变形量。
预应力钢支撑施工方案
预应力装配式钢支撑 施 工 方 案 编制： 审核： 2018年1月
预应力钢支撑施工方案 根据基坑支护工程设计图要求，本工程采取一道支撑围檩，平面布置图如下： 1、安装前准备工作 1、现场准备 ⑴现场了解工程面貌、环境情况及供电位置。 ⑵确定现场钢构件堆放位置和施工机械进出场线路。 ⑶清理施工道路和出行路线。 2、施工现场布置 本工程中装配式组合内支撑施工阶段，主要的材料及设施有：型钢围檩、支撑构配件、堆放场地；施工机具如挖机、吊机、电焊机等。
3、安装前期准备 根据土建施工的施工计划要求，在装配式支撑构件安装前，必须对安装现场进行调查。针对本工程，主要掌握以下情况： ⑴道路是否具备车辆进出条件。 ⑵现场环境是否具备构件堆放要求。 ⑶复核安装定位使用的轴线控制点和测量标高的基准点。 ⑷配套构件及预埋件是否满足图纸要求。 ⑸与其他协作单位配合中是否存在障碍。 ⑹施工人员的现场辅助设施是否符合标准。 4、装配式组合内支撑构件配套供应 现场钢构件吊装是根据预先制定的安装流水顺序进行的，运输到现场指定位置的编号构件至少提前一天进场，以满足吊装进度要求，进场构件要参照设计方案及吊装区域合理分布。 根据现场吊装进度计划，提前一周通知加工厂，使加工厂随时掌握现场安装届时所需构件的进场时间。 5、钢构件堆场安排、清理 按照安装流水顺序将配套好运入现场的钢构件，利用挖机、吊车、塔吊尽量将其就位到吊车的回转半径内。钢构件堆放应安全、整齐、防止构件受压变形损坏。构件吊装前必须清理干净，特别在接触面、摩擦面上，必须用钢丝刷清除铁锈、污物等。 6、现场立柱检查 立柱为管桩立柱，施工过程严格控制立柱的插入深度及角度、垂直度等，之后再进行装配式组合内支撑的托座及横梁施工。要求立柱的施工必须对定位轴线的间距进行测量，复核检查。 7、吊装区域划分及施工工艺流程 根据总包单位土方开挖进度，全力配合施工。遵循“竖向分层,纵向分段”“开槽支撑、先撑后挖、分层开挖、严禁超挖”的总体原则。土方开挖到标高后立即做好第一道装配式钢支撑，并施加预应力。 ⑴施工顺序如下： 施工准备→立柱施工→钢围檩施工→土方开挖→开槽施工牛腿、钢横梁施工→支撑安装施工→预应力施加→土方工程和支撑工程循环施工，直至基坑底→做地下室结构、
钢支撑施工作业指导书
钢支撑安装及拆除 施工作业指导书 1 适用范围 本工艺标准适用深基坑支护钢支撑。 2 引用标准 本施工作业指导书引用下列标准的有关条款，本施工作业指导书发布时，这些引用标准均为有效版本，所有的标准都会被修改，使用本施工作业指导书时，应使用下列标准最新版式： 《基坑工程设计规范》（DBJ08—61—97） 《钢结构设计规范》（GBJ17—88） 3 施工准备 3.1 材料 钢管支撑型号制作质量符合设计要求。 连接材料：焊条、螺栓等，连接材料符合设计要求及国家标准规定。 3.2 主要机具，吊装机械、索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬棍、扭钜扳手、电钻、千斤顶、油泵、神仙葫芦、推车、卷扬机。 3.3 作业条件 3.3.1按构件配料单，核对进场构件的数量。 3.3.2现场堆放场地能满足现场拼装及顺序安装的需要。 3.3.3编制钢支撑施工组织设计，经审批后，向施工人员交底并签字。 3.3.4检查圈梁混凝土的强度，预埋件位置是否符合设计要求。 4 操作工艺 4.1 工艺流程 作业准备→拼装→安装→连接固定→检查→拆除 4.2 安装准备 根据轴线控制点和测量标高水准点，放出轴线、标高、水平度、预埋螺栓位置。 检查吊机、吊具、油顶、油泵，按照施工组织设计的要求搭设脚手架。 4.3 拼装时应保证支撑总长度的尺寸要求，十字节与支撑位置正确，经验收后吊装。 4.4 安装，起吊时必须二点吊，支撑就位应对准定位轴线。调整支撑垂直度，检查轴线标高，将支撑临时固定，用方木临时垫实支撑，待校正后固定。 4.5 连接固定
支撑端采用电焊连接，中间整体采用螺栓连接，检查连接节点，合格后方可电焊或紧固。 螺栓孔不允许用气割开孔，法兰片孔隙必须用垫片垫实。 一般情况下分阶段施加预应力，当预应力加至设计要求的额定值后，应再检查各连接点情况，必要时对节点进行加固，待额定压力稳定后予以锁定。 电焊焊接安装支撑端部的八字撑。 及时按图纸位置电焊支撑抱箍。 支撑系统安装完毕后，必须对各节点进行认真仔细检查，符合要求后方可下道工序施工。 支撑拆除 在每段支撑的两端搭设临时排架，排架上横梁采用二根小横杆固定神仙葫芦作为吊点，用二根钢丝绳索捆住支撑二端，拆除法兰片螺栓，徐徐放下支撑，或者直接利用吊机二点吊吊住支撑，再拆螺栓或气割端部固定端，拆下支撑。 5 支撑安装质量标准 支撑中心标高偏差±30mm。 支撑水平轴线偏差不大于30mm。 支撑弯曲度不大于支撑长度的1/1000。 6 支撑施工的注意事项 在基坑竖向平面内，土方施工严格遵守分层开挖，先支撑后开挖的原则。 土方分层分区开挖时，支撑可随开挖进度分区安装，但一个区段内的支撑应形成整体。 支撑安装应开槽架设，当支撑顶面需运行挖土机械时，支撑顶面的安装标高宜低于坑内土面20cm～30cm，挖土机及土方车辆的通道处架设道板。
钢支撑施工作业指导书
沈阳地铁一号线一期工程洪湖北街站 钢支撑架设作业指导书 1施工范围及内容 洪湖北街站钢支撑分为风道和车站主体结构两部分。其中，风道水平段竖向设三道支撑，支撑竖向间距为0.4m、6.5m、5.0m，水平间距3.0～4.0m；第一层钢支撑支撑于冠梁预埋钢板上，第二、三层支撑于由两根I45c型工字钢及钢板构成的钢围囹上，钢围囹由支撑托架和膨胀螺栓支承。主体结构标准段基坑竖向设两道支撑，支撑竖向间距为5.5m、5.0m，水平间距2.7～3.7m；盾构井段基坑竖向设四道支撑，支撑竖向间距为3.0m、2.5m、2.7m、3.8m，水平间距2.4～2.7m；车站基坑端部设角撑，钢支撑布设情况见图1。钢支撑型号为：φ=609mm，t=12，16mm，Q235。钢支撑安装时预加50%的支撑设计轴力。钢围囹、支撑托架各构件的连接采用焊接，支撑钢管的连接采用高强螺栓。具体见图2，图3。 图2 钢围囹、支撑托架示意图
图1钢管支撑平面、纵剖面布置图
图3 钢管支撑拼装示意图 2施工方法 2.1施工工艺流程 支撑体系施工工艺流程见图4。 2.2施工方法 2.2.1钢围囹制安 根据施工条件，钢围囹采取分段制作，现场联接、安装。 （1）钢围囹的加工 钢围囹采用2根I45工钢加缀板焊接而成。钢牛腿三角托架采用L80*8角钢加工焊接制作而成。详图见图5。 图5 钢围囹安装示意图
图4 支撑体系施工工艺流程图 2.2.2水平钢支撑施工 （1）钢管支撑加工 钢管支撑分节制作，每节标准长度为6m，管节间采用法兰盘螺栓连接，钢管支撑端部（仅一端）设预加轴力装置，其端部构造及预加轴力方法见图6所示。 （2）钢管支撑的安装 钢管支撑运送到基坑里后提前拼装，土方开挖到钢管支撑标高时，及时用16t吊车吊装安设钢围囹与钢管横撑，通过特制的液压千斤顶对钢管支撑活动端端部施加设计轴
隧道系统锚杆施工作业指导书
隧道系统锚杆施工作业 指导书 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
隧道系统锚杆施工作业指导书 一、适用条件 隧道施工中喷锚构筑法中常用的支护方式，表现为锚喷、网喷以及锚杆、钢筋网、喷混凝土联合支护，锚杆又分砂浆锚杆及中空注浆锚杆两种常用支护方式。一般用于各级围岩初期支护以及临时支护。本作业指导书适用于红池隧道及转心湖隧道系统锚杆施工。 二、锚杆施工工艺 1、工艺原理 锚杆是隧道施工过程中维护围岩稳定、保证施工安全的重要手段之一（长锚杆对软岩隧道约束围岩变形起重要作用，相应的施工机具配备在软岩施工中应予考虑），施工完成后可以作为永久支护的一部分。锚杆的主要作用是将松弛的围岩和稳固的基岩联系起来共同受力，还可以通过对锚杆施加预应力来改善围岩的节理、裂隙，提高围岩的整体性和承载能力。因此，锚杆施工的技术关键是保证锚杆与围岩的充分密贴和固结，防止锚杆灌浆的空洞。 2、锚杆施工工艺流程。 1)砂浆锚杆施工工艺流程
2）中空注浆锚杆施工流程 3、施工方法 锚杆施工以多功能作业台架为作业平台，用风钻钻孔、人工安装，对部分软岩需施工长锚杆（中空注浆锚杆），采用锚杆钻机施工，以提高施工速度和施工质量。钻孔机具应根据锚杆类型、规格及围岩等情况选择。一般孔径小于48mm，孔深小于4m的锚孔，可用凿岩机或锚杆台车成孔；孔大、眼深的锚孔宜选用凿岩台车、支架式钻机、工程钻机、地质钻机等机械成孔。 1）布眼 系统锚杆按照设计间距，梅花形布置；锁脚锚杆在钢架拱脚处两侧各两根，钢架分单元支撑时，每次要布置锚杆。根据设计要求定出锚杆孔位，作出标记。 2）钻孔 钻孔采用手持风钻，钻杆采用长、短配套，钻头直径比锚杆直径大15mm。将钻孔台架移至施工面，两人操作一台钻机，一人掌钻，推进钻
市政明挖隧道支撑施工方案
明挖隧道围护结构支撑 施工方案 工程名称：_呈贡外环中路下穿隧道________ 工程地点：昆明呈贡____________ 施工单位：_中铁建安公司_____________ 编制单位：项目部 技术负责人： 编制人： 编制日期：年月日审批单位：中铁建安公司 审批负责人： 审核人： 审批日期：年月日
目录 一、编制依据 (3) 二、工程概况 (3) 三、施工进度计划 (3) 四、施工管理组织及人员架构 (3) 五、施工工艺 (5) 六、质量保证措施 (14) 七、安全保证措施 (16) 八、文明环保保证措施 (22)
一、编制依据 1、外环隧道土建二标设计图纸 2、建筑基坑支护技术规程（GJG120-99） 3、建筑地基基础工程施工质量验收规范（GB50202-2002） 4、地下隧道施工及验收规范（GB20299-2003） 5、施工招标文件及施工合同 6、国家、云南省相关法规及规定 7、我公司已掌握的现场资料 二、工程概况 本工程地下连续墙厚度为800mm，墙顶设置钢筋混凝土冠梁，兼作抗浮压顶梁，截面尺寸1500×1000mm（宽×高），基坑南北两端截面为1000×1000mm （宽×高）。内支撑沿基坑竖向共设置3道，第一道采用混凝土支撑，支撑断面为800×800mm，纵向间距 6.0～7.2m；第二道和第三道支撑为?600mm（t＝14mm）钢管支撑，纵向间距一般为3.0～3.5m；角撑采用钢筋混凝土支撑，断面尺寸根据支撑长度不同分为700×1000mm和500×700mm（宽×高）2种，在南北端的转角处设置三角形板撑，板撑的尺寸为1500×1500mm。 三、施工进度计划 本分项工程计划开工日期为2010年5月17日，完工日期为2010年8月20日。 详细施工进度计划见附件施工进度横道图。 四、施工管理组织及人员架构
钢支撑施工作业指导书
型钢钢架施工作业指导书 1．目的 依据设计文件和公司质量体系文件结合型钢钢架施工环境，选择适宜施工方案，提高施工质量，获得最佳经济和社会效益，并使公司安全质量体系在本项目上有效运行。 2．适用范围 本指导书适用于XX隧道S4a、S4d，XX隧道S4a型衬砌类型型钢钢架支护施工。 3．编制依据 《XX隧道工程两阶段施工图设计》第3册第1、2分册及设计图的修改和完善； 我国现行的公路工程设计规范、施工规范、《公路工程质量检验评定标准》(JTGF801-2004)、《安全操作技术规程》、《公路隧道施工技术规范》(JTG F60-2009)； 《实施性施工组织设计》有关条款； 本公司施工水平及施工环境； 4．工程概况 隧道X工区施工范围为XX隧道左洞ZK00+000～ZK0+000、XX隧道右洞K0+000～K0+000；XX隧道左洞ZK00+000～ZK0+000、XX隧道右洞K0+000～K0+000；。施工场地位于XX区XX街道白龙洞下部，距离已建村通公路约900m，无已建公路直达，总体而言，本工区交通较为不便。XX隧道穿越太平山寺山体，XX隧道穿越回龙脊状山脉，地形起伏均较大。 5．设计参数 S4aI16工字钢@80cm参数：
I 型接头焊接两块22×20×1连接钢板并用M22×65螺栓（每处4套）连接。II 型接头一块22×20×1架立钢板连接。 S4d 型衬砌I16工字钢@100cm 参数： I 型接头焊接两块24×20×1连接钢板并用M22×65螺栓连接II 型接头用架 立钢板22×20×1焊接（螺栓I 型4套每处）。 II型接头
6．施工方法 内业技术准备 熟悉设计图纸，根据设计图纸划分钢架单元，根据扩大后尺寸与设计规范要求的预留沉降量在硬化并精确找平的加工场内放出各单元加工大样和拼装大样。对进场的连接钢板、角钢、工字钢、钢筋进行原材料检验合格后方可进行加工。 外业技术准备 施工作业层中所涉及的各种外部技术数据收集。加工场地要平整，并设置原材料存放区、加工区、成品检验区、半成品和成品存放区。 技术要求 ⑴一般要求 隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由工字钢弯制而成，（具体钢筋型号严格按照设计要求施做）。 ⑵钢构件加工场作业要求 ①钢构件宜集中加工，加工场地选择因地制宜、合理布置，减少二次搬运，做到加工与施工互不干扰； ②加工场实行封闭管理，按照使用功能分为：原材区、钢构件下料区、加工区、成品区等； ③各作业区设置分区标识牌，焊接、切割场所应设置警告、禁止标志； ④加工场作硬化处理并做好排水排污，棚内采用C15混凝土进行硬化。 施工程序与工艺流程 施工程序 每个施工单元为一个完整的作业区，施工程序为：隧道各部开挖完成初喷挂网后，分单元及时安装钢架，采用系统锚杆以及双侧锁脚锚杆固定，纵向采用螺纹钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。
客运专线工程隧道工程施工作业指导书
目录 第一章隧道施工测量............................................................................................................................. - 5 - 1.1.控制测量 (5) 1.2.高程控制测量 (6) 1.3.施工测量 (6) 1.4.贯通误差的测定及调整 (6) 1.4.1.实际贯通误差的测定............................................................................................................. - 6 - 1.4. 2.平面误差调整......................................................................................................................... - 7 - 1.4.3.高程误差调整......................................................................................................................... - 7 - 1.5.竣工测量 (8) 1.6.测量成果整理 (8) 1.7.测量质量的保证措施 (9) 第二章洞口段施工............................................................................................................................... - 11 - 2.1.洞口边仰坡开挖与防护 (11) 2.2.洞口斜切段施工 (12) 2.3.验收标准 (13) 2.3.1.开挖 ...................................................................................................................................... - 13 - 2.3.2.模板 ...................................................................................................................................... - 14 - 2.3.3.混凝土工程........................................................................................................................... - 14 - 2.3.4.砌体工程............................................................................................................................... - 15 -第三章隧道开挖施工........................................................................................................................... - 17 - 3.1.隧道开挖施工程序 (17) 3.2.台阶法 (18) 3.3.三台阶七步开挖法 (19) 3.4.双侧壁导坑法 (20) 3.5.控制爆破设计 (20)
钢支撑、围檩专项施工方案
亳州市建安隧道工程 钢围檩、支撑及系梁专项施工方案 工程名称：亳州市建安隧道工程 .编写单位：中铁十局集团有限公司亳州市建安隧道工程项目经理部编写人：日期：年月日审核人：日期：年月日
目录 1.编制依据、原则 (1) 编制依据 (1) 编制原则 (1) 适用范围 (1) 2.工程概况 (1) 设计概况 (1) 主要工程量 (1) 3.施工计划 (2) 施工进度计划 (2) 资源配置计划 (2) 4.施工方案与工艺 (3) 施工工艺流程 (3) 支撑轴力设计值 (3) 材料加工 (4) 钢围檩安装 (5) 钢管支撑安装 (5) 钢围檩、钢支撑防脱落措施 (10) 5.保证措施 (11) 安全保证措施 (12)
质量保证措施 (12) 文明施工保证措施 (14) 环境保护措施 (14)
钢围檩、支撑及系梁专项施工方案 1.编制依据、原则 编制依据 （1）《建筑基坑工程技术规程》JGJ120-2012； （2）《工程测量规范》（GB50026-2007）； （3）亳州市建安隧道工程施工图； （4）《亳州市建安隧道工程实施性施工组织设计》； （5）《亳州市建安隧道工程深基坑安全专项施工方案》； （6）本单位类似工程施工经验。 编制原则 （1）严格执行施工过程中涉及的相关规范、规程和设计标准； （2）确保实现业主要求的工期、质量、安全、环境保护、文明施工等各方面的目标； （3）结合工程情况，使施工方案具有技术先进、方案可靠、经济合理的特点； （4）充分研究现场施工环境，妥善处理现场施工和周边环境协调问题，使施工对周边环境的影响最小化。 适用范围 本方案适用于亳州市建安隧道工程的钢围檩、支撑及系梁。 2.工程概况 设计概况 本工程除第一道支撑为砼支撑外，余下道支撑为钢支撑，包括围檩、支撑、系梁。 钢围檩采用两根H型（HM500*300*11*18）加缀板焊接而成（落深区为三拼钢围檩），钢肋板采用464*130*20，间距为800mm，支撑节点处钢肋板加密设置，间距为250mm。 钢支撑采用φ609（φ800）mm两种规格，壁厚16mm的钢管。一般部位采用φ609钢管，A8、A9、A18、A19段落深区（加强部位）采用φ800钢管。钢管支撑分节制作，每节标准长度采用4m和6m两种规格，管节间采用法兰盘螺栓连接，其端部（仅一端）设预加轴力装置。 钢系梁采用两根H型（HM400*300*10*16），安装于钢立柱两侧的牛腿上，与钢支撑连接在一起。 主要工程量
隧道钢支撑作业指导书
隧道钢支撑施工指导书 一.编制目的 为防止隧道钢拱架间距，钢板连接等问题，保证施工安全和正常进行，编制钢支撑施工作业指导书指导施工。 二.工程地质及水文概述 隧址区中风化岩体较完整，裂隙不发育。进口端掩体发育有两种裂隙:①51°∠77°,裂隙面较平直，多呈闭合状，局部张开0.5~3mm，泥质填充，延伸约0.5~1.5m,发育间距2~3条/m，结合程度一般；②148°∠81°,裂面较平直，张开1~4mm，无充填或部分泥质充填，延伸约1~2m，发育间距2~3条/m，结合程度一般。出口端岩体中发育有两种裂隙：①210°∠75,裂面较平直，多呈闭合状，局部张开0.5~2mm，泥质填充，延伸约1~2m,发育间距2~3条/m，结合程度一般；②294°∠80°,裂面较平直，张开0.5~3mm，局部泥质充填，延伸约0.5~1.5m，发育间距2~3条/m，结合程度一般。 三.钢支撑施工 （一）、加工准备：钢支撑制作之前检查工字钢的尺寸是否符合图纸和规范要求，检查合格后进行钢支撑的制作；制作时检查工字钢的弯曲半径，以保证钢支撑尺寸符合要求，同时检查连接板的尺寸和厚度，螺栓孔的位置必须准确，以保证连接板的连接平顺。 （二）、测量定位：钢筋网片施工完成后，测量放出每榀工字钢的位置，作出明显标识。
（三）、就位：人工配合装载机运输入洞，安装就位。安装误差控制在±50mm。钢支撑应靠紧岩面，其与围岩间隙不得用片石回填，而应用喷射混凝土填实。 （四）、钻孔安装锁脚锚杆，焊接连接筋。钢支撑支护，钢支撑在安装时要严格控制钢支撑的间距不得大于5cm，钢支撑之间必须用连接筋连接，拱脚必须放在牢固的基础上，拱脚标高不足时，不得用块石、碎石垫砌，应用钢板进行调整，或用混凝土浇注，强度不小于C20。 （五）定位工字钢 1、钢支撑安装前先检查工字钢材料、类型、规格、质量以及性能是否与设计相符； 2、检查工字钢放线尺寸，控制在±50mm内。 四施工及安全注意事项 1、安装人员到达工作地点时，首先检查工作面是否处于安全状态，如有松动的石、土块或裂缝应先予以清除或支护。 2、施工时安全人员现场值班，随时发现问题并及时采取相应措施，确保人员安全。 3、凿岩机开挖时，开挖工人须采用必要的防噪音措施和防灰尘措施，戴口罩和耳塞。
钢支撑施工作业指导书
型钢钢架施工作业指导 编 制： R 期： 年 月 R 复 核： R 期： 年 月 R 审 核： R 期： 年 月 R 批 准： R 期： 年 月 R XX 路桥工程有限公司 XX 高速公路支线XX 隧道工程总承包项目经理部 XX 路桥工程有限公司 XX 高速公路XX 隧道工程
型钢钢架施工作业指导书 仁目得 依据设计文件与公司质量体系文件结合型钢钢架施工环境■选择适宜施工方案,提高施工质量，获得最佳经济与社会效益，并使公司安全质量体系在本项目上有效运行。 2?适用范? 本指导书适用于XX隧道S4a、S4d, XX隧道S4a型衬励类型型钢钢架支护施 工。 3.编制依据 3、1《XX隧道工程两阶段施工图设计》第3册第1、2分册及设计图得修 改与完善; 3、2我国现行得公路工程设计规范、施工规范、《公路工程质量检验评定标 准》(JTGF801-2004)、《安全操作技术规程》、《公路隧道施工技术规范》(JTG F60-2009）； 3、3 《实施性施工组织设计》有关条款; 3、4 本公司施工水平及施工环境; 4.工程概况 隧道X工区施工范围为XX隧道左洞ZKOO+OOO?ZKO+OOO、XX隧道右泡 K0+000 ?KO+OOO;XX 隧道左洞ZKOO+OOO ?ZKO+OOO、XX 隧道右洞K0+000 ? K0+000；o施工场地位于XX区XX街道白龙洞下部，距离已建村通公路约900m,无 已建公路直达，总体而言，本工区交通较为不便。XX隧道穿越太平山寺山体,XX 隧道穿越回龙券状山脉，地形起伏均较大。
5.设计参数 S4al16X字钢80cm参数: I型接头焊接两块22X20X1连接钢板并用M22X65螺栓（每处4套）连接。 II型接头一块22X20X1架立钢板连接。 S4d型衬砌I16X字钢100cm参数: I型接头焊接两块24X20X1连接钢板并用M22X65螺栓连接II型接头用 架立钢板22X20X1焊接（螺栓I型4套每处）。 6.施工方法 6、1内业技术准备 熟悉设计图纸，根据设计图纸划分钢架单元，根据扩大后尺寸与设计规范要求得预
21-隧道仰拱栈桥施工作业指导书
丽香铁路Ⅳ标段隧道工程 编号：隧--021隧道仰拱栈桥施工作业指导书 单位： 编制： 审核： 批准： 2015年08月01日发布 2015年08月01日实施
丽香铁路隧道工程 仰拱栈桥施工作业指导书 1.适用范围 适用于铁路单线隧道仰拱栈桥施工。 2.作业准备 2.1内业技术准备 对栈桥操作人员进行施工前栈桥操作培训及技术交底。 2.2外业技术准备 做好劳动力组织，准备好各种配合的施工机具；检查仰拱栈桥运转是否正常；安排好配合仰拱栈桥行走的机具布置，及下道工序机具配置。 3.技术要求 3.1新型全液压履带自行式仰拱栈桥技术要求 单线隧道断面较小，仰拱施工是施工工效、质量控制的一个关键工序，为了减少仰拱施工对洞内出碴车辆运输等的干扰，采用新型全液压履带自行式仰拱栈桥，该栈桥结构紧凑，实现了快速移动就位，降低了劳动强度，保障了施工安全，提高施工了效率。 3.1.1设计边界条件
6 行走方式履带自行式 3.1.2产品主要参数 外观尺寸（ m ）： 24.3(长)×3.45(宽)×2.1(高) 产品自重：约32t 最大行走速度： 25 m/min 引桥坡度：≤12° 驱动力： 120 KN 总功率： 18.5 Kw 行走状态接地比压：≤ 0.1 MPa 通车状态接地比压：≤ 1 Mpa 3.1.3主要组成结构 产品主要由引桥部分、从动行走系统、仰供端固定支撑、主桥、履带行走系统、开挖端固定支撑、液压系统等七个部分组成。如下图所示： （1）引桥：由开挖端引桥与仰供衬砌端引桥组成，引桥主体采用Ⅰ25b型钢及φ32螺纹钢拼焊而成，引桥通过液压油缸实现举升、下降。其中开挖端引桥为确保在凹凸地面上有效接触，设计为左、右两部分可单独举升、下降结构。 （2）仰供端固定支撑：作为仰供端栈桥工作状态时的承力结构，为
隧道钢支撑工程技术方案
隧道钢支撑支护施工方案 施工方案 钢拱架施工 隧道钢架支护分为型钢钢架，型钢钢架主要由I20 、I16工字钢弯制而成。Ⅳ级围岩采用I16工字钢，Ⅴ级围岩采用I20工字钢。 隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用系统锚杆以及双侧锁脚锚杆固定，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。钢架施工工艺流程图见图。 A、钢架加工 ①型钢钢架加工： 加工场地用砼硬化，精确抹平，按设计放出加工大样。钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。各节钢架拼装，要求尺寸准确，弧形圆顺。要求沿隧道周边轮廓误差不大于3cm；型钢钢架平放时，平面翘曲小于2cm。 B、钢架安装 钢架安装在掌子面开挖初喷完成后立即进行。 根据测设的位置，各节钢架在掌子面以螺栓连接，连接板应密贴。为保证各节钢架在全环封闭之前置于稳固的地基上，安装前应清除各节钢架底脚下的虚碴及杂物。同时每侧安设2根锁脚锚杆将其锁定，底部开挖完成后，底部初期支护及时跟进，将钢架全环封闭。 为保证钢架位置安设准确，隧道开挖时在钢架的各连接处预留连接板凹槽。初喷砼时，在凹槽处打入木楔，为架设钢架留出连接板（和槽钢）位置。钢架按设计位置安设，在安设过程中当钢架和初喷层之间有较大间隙应每隔2m用砼预制块楔紧，钢架背后用喷砼填充密实。钢架纵向连接采用φ22钢筋，环向间距1m。
型钢钢架施工工艺流程图 钢架落底接长在单边交错进行，每次单边接长钢架1～2排。在软弱地层可同时落底接长和仰拱相连并及时喷射砼。接长钢架和上部钢架通过垫板用螺栓牢固准确连接。 架立钢架后应尽快进行喷砼作业，以使钢架与喷砼共同受力。喷射砼分层进行，先从拱脚或墙角处由下向上喷射，防止上层喷射料虚掩拱脚（墙角）不密实，造成强度不够，拱脚（墙角）失稳。 C、土隧道防止钢架下沉的措施 拱部开挖安装型钢拱架后，由于黄土隧道围岩的自稳 性较差以及各部开挖拉开了一定距离，钢架短时间内不能全断面闭合，有可能会出现拱顶钢架下沉，导致围岩失稳或侵入衬砌界限，因此在施工过程中需加强对钢架安装以后的监控量测，必要时采取有效措施进行加固，以防止拱顶钢架下沉。具体措施如下： a、强对钢架的锁脚固定措施
深基坑支撑支护作业指导书
中铁十三局集团有限公司 施工过程控制标准化管理手册（地铁分册）深基坑支撑支护作业指导书 编制：______________________ 审核：______________________ 批准：______________________
2011年08月31日发布2011年09月01日实施
1. 目的 ................................................................................................... 2.编制依据............................................................................................ 3.适用范围............................................................................................ 4.施工准备工作........................................................................................ 4.1 技术准备 (1) 4.2 支撑施工材料准备： (1) 5.主要机械设备........................................................................................ 6.劳动组织............................................................................................ 7.施工工艺流程........................................................................................ 8.施工作业方法及要求.................................................................................. 8.1 混凝土支撑施工方法 (2) 8.2 钢支撑施工方法 (4) 9.施工质量控制标准与措施.............................................................................. 9.1 质量标准 (8) 9.2 质量控制措施 (8) 10.安全要求和安全措施................................................................................... 10.1 现场安全保证措施 (10) 10.2. 支撑安全措施 (11) 10.3 起重机机械安全措施 (11) 10.4 现场临时用电（焊接）安全措施 (11) 10.估算指标 ..............................................................................................
隧道钢支撑施工方案
隧道钢支撑施工方案 一、施工准备 1、熟悉图纸及相关规范要求。。。。。。。 2、根据现场施工组织情况，在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。 二、施工方案 1、施工顺序 测量放样→立钢架→钻锁脚锚杆孔→安装锁脚锚杆→焊接纵向连接筋→下一道工序。 2、钢拱架加工制作及架设的施工方法 本隧道Ⅴ级围岩（含Ⅳ 停车带）采用热轧普通HW型钢钢架支护，Ⅳ级围岩采用格栅钢架支护。Ⅴ 偏 土 型、Ⅴ 浅 土型衬砌采用HW175型钢，纵向间距60cm；Ⅴ型衬砌采用HW150型钢，纵向间距70cm；Ⅳ型衬砌采用12×12钢筋格栅钢架，格栅钢架由Φ22主筋、φ10蹬筋和φ8箍筋焊接而成，纵向间距120cm。 2.1钢拱架制作 钢拱架在的加工在工地加工场内利用胎架进行，焊制好的钢架使用前在加工场内进行试拼，将整个隧道轮廓各节钢架进行整体试拼，以检查连接部位是否吻合，加工误差符合规范要求的钢架才运到工地使用。 2.2钢拱架安装 2.2.1每榀钢钢架安装前，用全站仪、水准仪准确测量定出钢架安装的中线、标高及拱脚设计位置。 2.2.2钢架安装由人工借助机具进行架立就位，拱脚必须架立在坚固的基座上。拱脚标高不够时设置钢板进行调整，或用混凝土加固基底。用短钢筋将钢架焊牢在锚杆上。用Φ22螺纹钢筋按设计间距连接成整体。 2.2.3每榀钢架安装好后在其拱脚处设置两根Φ22、L= 3.0m锁脚锚杆来固定，以限制初支下沉，其入土段用锚固剂锚固，与另一端和钢拱架焊接牢固。钢架与围岩间的空隙需用混凝土块塞紧，间距不大于设计要求。 2.2.4钢架安装后根据已施工段量测结果确定限位变形量，现场焊接限位钢板，限位钢板每个接头设一处。 3、施工注意事项： 3.1钢架应及时落底封闭，钢架基础应稳固，避免沉降过大造成侵限。每榀钢架间必须严格按设计用纵向钢筋连接成整体，以增强钢架的整体支承能力。
腰梁支撑施工作业指导书(定稿)
1、适用条件及范围 (1) 2、施工准备 (1) 2.1、内业技术准备 (1) 2.2、外业技术准备 (1) 2.3、现场准备 (1) 3、技术要求 (1) 4、工艺流程 (1) 5、施工方法 (2) 5.1、基坑开挖 (2) 5.2、凿出连续墙预埋钢筋/植筋 (2) 5.3、混凝土浇筑面平整 (2) 5.4、钢筋安装 (3) 5.5、模板安装 (3) 5.6、灌注混凝土 (3) 5.7、混凝土养护 (4) 6、安全保证措施 (4) 7、质量保证措施 (5) 8、文明施工保证措施 (5)
腰梁支撑施工作业指导书 1、适用条件及范围 本作业指导书适用于广州市轨道交通二十一号线工程【施工18标】土建工程混凝土腰梁支撑施工。 2、施工准备 2.1、内业技术准备 开工前组织技术人员认真学习施工方案，熟悉施工图纸、规范和技术标准，制定施工安全保证措施，提出应急方案。对施工人员进行技术交底，对施工人员进行上岗前培训，考核合格后持证上岗。 2.2、外业技术准备 1）基坑开挖至第二道支撑工作面，并在连续墙上找出预留钢筋位置。 2）对基坑进行监测，保证基坑安全。 2.3、现场准备 1）设置腰梁支撑钢筋加工平台，分原材堆放区、钢筋加工区、半成品堆放区，要求原材料、半成品堆放下垫上盖，垫设高度为30cm，作业完毕后对原材、半成品采用油布进行遮盖。 2）敷设临电线路及配电箱，线路做好防护措施。 3、技术要求 1）钢筋在钢筋加工平台加工成半成品，运输至作业面进行绑扎，箍筋与主筋节点处扎丝绑扎，22mm、25mm、28mm钢筋采用机械连接。 3）模板采用木模板，拼装尺寸符合设计及规范要求，加固措施到位，牢固可靠。 4、工艺流程
钢支撑和混凝土支撑作业指导书
XXXXX车站工程 编号： 钢支撑和混凝土支撑作业指导书 单位: 编制: XXXXXX 审核: 批准: XX年XX月XX日发布XX年XX月XX日实施
XXXXX车站工程 钢支撑和混凝土支撑作业指导书 1．适用范围 适用于XXXXXX钢支撑和混凝土支撑施工作业指导。 2．作业准备 2.1内业技术准备 1）根据设计和标准要求，结合现场实际情况，编制施工方案。 2）制订施工安全保证措施，提出应急预案。 3）对施工人员进行技术交底和上岗前技术培训，考核合格后持证上岗。 2.2外业技术准备 1）对进场的起重机械设备进行机械报验。 2）对施加轴力的两台千斤顶及油表进行标定，合格后方可使用。 3）提前做好钢支撑轴力计进场，并附合格证书。 4）做好钢支撑进场报验工作。 5）对基坑周围材料堆放场地进行硬化处理，以满足钢 支撑堆放要求（标准段的地面超载不得大于20Kpa,盾构井 段的地面超载不得大于30Kpa），并保证钢支撑安装时吊车 的工作场地。 3．技术要求
3.1钢支撑施工顺序与设计工况一致，必须遵循先支撑后开挖的原则。 3.2钻孔灌注桩达到设计强度后，方可进行开挖并加钢支撑。 3.3钢支撑上不得堆放材料或其它重物。坑内钢支撑、围檩严禁施工机械碰撞或承担自身重量以外荷载。 3.4施工中，各道支撑的平面布置可根据现场条件适当调整，但必须经设计方同意。 3.5施工中应避免选择在温度最高和温度最低时架设支撑，并根据温度调整预加轴力，同时加强轴力监测。 3.6钢支撑拆除应在替换支撑的结构构件达到设计强度后进行。 3.7钢支撑的安装应符合现行国家标准《钢结构工程施工质量验收规范》( GB50205-2001 )的规定。 4．施工程序与工艺流程 4.1 钢支撑施工方法及工艺 4.1.1 钢支撑的构造每根钢支撑由若干管节和一个支撑头组 成。管节长度 做成 6.0m、 3.0m、 2.0m、1.0m、0.5m 等长度，管节间采用法兰盘螺栓连接，根据支撑距离选择合适的节段用螺栓连接法兰盘拼接成要求的长度。施工时要求钢支撑易安装、好拆卸，因而加工一个端顶头，一个伸缩头。当预应力达到设计要求时，在伸缩头间加钢锲，见下图所示。
《隧道作业指导书》word版
总则 (2) 一、超前支护施工作业指导书 (4) 二、大管棚施工作业指导书 (12) 三、开挖作业指导书 (22) 四、钢拱架施工作业指导书 (45) 五、喷射混凝土作业指导书 (54) 六、锚杆作业指导书 (64) 七、钢筋网施工作业指导书 (71) 八、防水板作业指导书 (78) 九、二次衬砌作业指导书 (86)
总则 1、适用范围 适用于青荣城际铁路蓁隧道工程施工 2、编制依据 2.1青荣城际铁路设计图纸 2.2根据铁道部颁发的现行施工技术指南、验收标准、技术规则及作业标准等编制 《铁路隧道设计规范》TB10003-2005 《客运专线铁路隧道工程施工质量验收暂行标准》铁建设[2005]160号 《客运专线铁路隧道工程施工技术指南》TZ214-2005 《铁路工程不良地质勘测规程》TB10027-2001 《铁路工程特殊岩土勘察规程》TB10038-2001 《铁路工程地质钻探规则》TB10014-98 《铁路隧道钻爆法施工工序及作业指南》 2.3根据投标文件及总体施工组织设计； 2.4根据国家现行的法令、法规，地区行业颁发的安全、消防、环保、文物等管理规定； 2.5现场调查及核对的相关资料 3、作业准备 3.1内业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习
实施性施工组织设计，阅读、审核施工图纸，澄清有关及技术问题，熟悉规范和技术标准，制定施工安全保证措施，提出应急预案，并组织施工人员演练，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 3.2外业技术准备 施工作业中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活办公需要。
