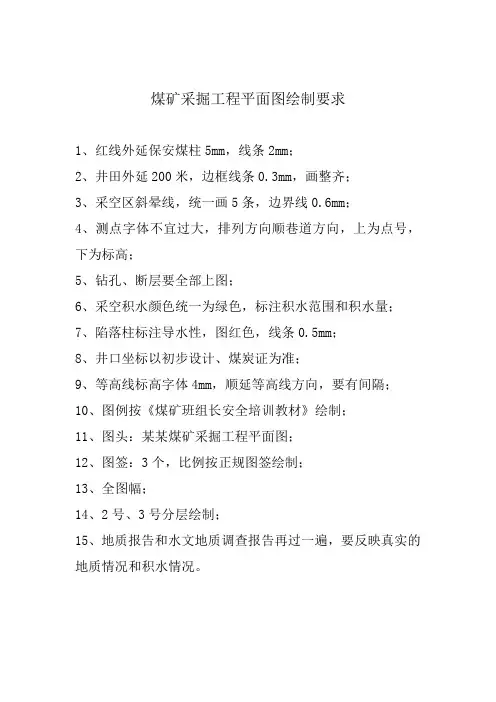

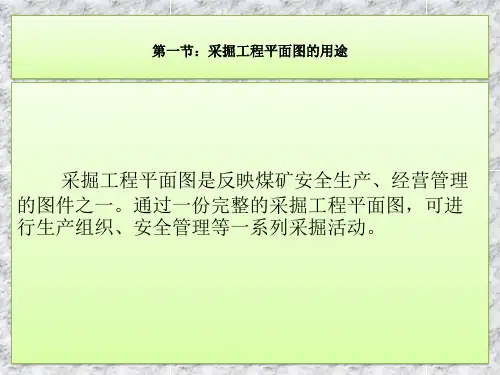

采掘工程平面图绘制要求

（一）采掘工程平面图绘制要求第1条. 微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确;微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《测量规程》、《地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

第2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000或1：1000。

第3条绘制内容1、坐标网、指北针、井田边界线、采区边界线、矿层底板等高线、钻孔、小柱状、断层、陷落柱、铁路、河流、水体、高速公路等、保安矿柱线；矿井井下系统元素包括坐标数据、井筒名称、坐标及井口坐标、标高、入井方位角、坡度、井底料仓、井底车场、井下供电站、水泵房、主副水仓、井下爆炸、消防材料库、避险硐室等主要硐室名称及位置、各主要巷道、名称及标高、主要导线点及高程、以及各主要通风设施（风门、风桥、密闭等）。

具体内容各矿在实际绘制中可根据本矿实际情况进行部分调整。

2、井田技术边界，保安矿柱及其它边界线，注明名称;3、回采工作面及采空区。

注记工作面月末位置，平均采厚、开采方法、开采年度和矿层小柱状。

4、永久导线点和水准点，注明点号和高程;临时点根据需要注记;5、钻孔、勘探线、矿层露头线、无矿区以及实测的主要地质构造;6、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的废弃矿井及其开采等有关情况;7、矿层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊;第4条. 图面整饰1.采掘工程平面图按上北下南方向绘制。

2.矿图一律采用100 mm×100 mm的坐标格网，格网线粗0.10mm。

3.图廓形式：最外为 1.0mm粗的黑线，中间隔 1.5mm画一条0.15mm粗的黑线，再隔15.0mm宽画0.15mm粗的黑线作为内图廓线。

图签与图廓的绘制见图—001。

(二)井上下对照图1、图纸所需绘制内容1）井田区域地形图所规定的主要内容。

2）各个井口（包括废弃不用的井口和小窑开采的井口）位臵。

3）井下主要开采水平的井底车场、运输大巷、主要石门、主要上（下）山、总回风巷和采区内的重要巷道；回采工作面及其编号。

4）井田边界线、保安矿柱围护带和边界线，并注明批准文号。

2、图纸绘制要求1）图纸边框、井田边界线、坐标网、指北针等元素按《矿井地质地形图》的统一标准执行。

2）其它具体要求，可参考《采掘工程平面图》绘制的具体要求。

（三）通风系统图1、图纸所需绘制内容1）图上标注内容：主要通风机、风流方向、风量、局部通风机、风筒、密闭、栅栏、风门、反向风门、调节风门、调节风窗、风桥、测风站、测风点、防爆门等。

2）主要通风机应标注的内容：主要通风机型号、等积孔、电机功率、实际功率、叶轮角度、转速、排风量、主要通风机风压，标注格式自定。

3）测风（站）点标注的内容：巷道断面积、风速、风量、有毒有害气体浓度、测定时间等。

2、图纸绘制要求1）以采掘工程平面图作为底图进行绘制。

2）整体布局合理、美观，图面整洁，线条均匀光滑。

3）标注内容完整、准确，充分反映井下实际情况。

为保证图的正确、美观和统一。

4）图名一律标在图框内，位置在图的上框线下方。

5）在每张图的右下角绘制图签。

6）图中需要标明的内容用直线引出，引线不宜太长，并且方向一7）图纸绘制及内容标注，一律用0.3mm的绘图笔(通风系统平面图经常变动的通风设施、风流参数的标注可用铅笔绘制)。

8）矿井通风系统图在图的上方绘制指北针，指北针用长30mm，宽4mm的箭头标示。

9）采掘变动后要及时安装移动相关设备并在图纸上进行标识。

10）图例及说明性文字臵于相关设备层。

11）要求每季度月初填绘更新图纸。

（四）巷道布置图1、图纸所需绘制内容1）经纬网，指北针，井田边界线，矿层底板等高线，钻孔、小柱状、断层、陷落柱，铁路、河流、水库、高速公路以及村庄、工业广场等地面建筑物保安煤柱线、工业广场位臵、地面火药库等；2）井下巷道布臵包括井筒、井底料仓、井底车场、中央水泵房、水仓、变电所、管子道、主要大巷、采区大巷、采区内巷道布置、采区内主要硐室。

2、图纸绘制要求1）巷道布置图能够反映整个井田开拓布局情况，在实际生产建设中，局部设计巷道修改和新增巷道要在布置图上显示。

2）要根据巷道布臵图绘制采区巷道布置图。

3）巷道布置图进行设计的修改必须到公司（矿）生产技术部备案。

（五）井上下供电（配电）系统示意图1、图纸比例要求：无2、图纸所需绘制内容高、低压开关柜名称型号、设备编号、保护整定值、负荷名称；变压器名称、型号、设备编号、容量；电缆用途、型号、电压、截面、长度；其他设备标注内容参考以上内容执行。

3、图纸绘制要求1）地面、井下各分区变电所图纸均应绘制。

2）地面高压供电系统图应涵盖6KV（10KV）及以上电气设备及连接情况和主要生产负荷分布情况。

地面分区变电所及其他配电点的系统图应涵盖场所内所有电气设备连接、负荷分布情况。

3）供电系统图中各图形符号标示位臵原则上应按照供配电场所中电气设备的实际位臵由左至右、自上而下排列；同一级负荷电气连线应并排放臵，并用水平直线连接；上、下级负荷应上、下排列，用竖线连接。

4）要求每季度月初填绘更新图纸。

（六）安全监测装备布置示意图1、图纸所需绘制内容必须标明系统型号和监测监控中心站的位臵、监测断电装臵的规格型号和位臵、各类传感器和声光报警器的名称、位置、报警浓度、断电浓度、复电浓度和断电范围以及分站、电源等设备的位臵、接线、信号电缆和电源电缆的敷设等2、图纸绘制要求1）采掘变动后要及时安装移动相关设备并在图纸上进行标识。

2）图例及说明性文字臵于相关设备层。

3）要求每季度月初填绘更新图纸。

（七）矿井通信系统布置示意图1、图纸所需绘制内容调度通讯系统必须标明调度主机的型号和安装的电话总门数，标明通讯电缆的规格型号，线路布置，电话机的安装位臵及门数；无线通讯系统标明主机型号容量，标注井下基站、控制设备及矿用电缆位臵型号；束管监测系统明系统型号并分别绘制出主支管路的位置、检测点等。

2、图纸绘制要求1）通信系统图要按照采掘活动及时进行更新。

2）要求每季度月初填绘更新图纸。

（八）矿井压风系统布臵示意图1、图纸所需绘制内容1）标明井巷工程及名称；2）压风机、风包、压风管路、压风阀门、压风终端的自救装臵。

3）风包要绘制出安全阀、释压阀、压力表、逆止阀，逆止阀在风机与风包之间，释压阀在风包和闸阀之间，风包要标注容积。

2、图纸绘制要求1）标注出压风机名称、型号、数量和主要参数；压风管路型号直径、长度及铺设路线，阀门及三通的位臵，自救装臵安设位臵及性能、规格型号及相关参数。

入井口要绘出断面符号并标注入井口的名称、地面和井下。

2）要求每季度月初填绘更新图纸。

（九）矿井供（排）水系统布臵示意图1、图纸所需绘制内容标明水仓、底阀、水泵、闸阀、连接管路、压力表、真空表、射流器、逆止阀；标注要有主、副水仓容量、正常涌水量，排水管及吸水管走向、内径、壁厚、管长、趟数、管道材质、水泵及电机型号、台数、水泵流量、扬程，水泵电机功率及电压等级。

2、图纸绘制要求1）排水系统图要反映出各水平、各区域的涌水源、涌水量、流水线路。

巷道硐室标高、水仓容量、排水设备和排水能力、排水管路以及水闸门等，标明排水的去向。

较大的临时排水泵及管路系统也要求绘制。

2）要求每季度月初填绘更新图纸。

（十）矿井防尘系统布臵示意图1、图纸所需绘制内容1）在图上表明主要通风设施及风流方向。

2）标明静压水池的位臵、防尘管路布置及管径、长度。

3）标明各主要防尘设施的位臵、隔爆设施的布臵及规格数量。

4）标明洒水点的布置、动压设备的型号及台数。

2、图纸绘制要求1）整体布局合理、美观，图面整洁，线条均匀光滑。

2）标注内容完整、准确，充分反映井下实际情况。

为保证图的正确、美观和统一。

3）图名一律标在图框内，位置在图的上框线下方。

4）在每张图的右下角绘制图签。

5）图中需要标明的内容用直线引出，引线不宜太长，并且方向一致。

6）图纸绘制及内容标注，一律用0.3mm的绘图笔(通风系统平面图中经常变动的通风设施、风流参数的标注可用铅笔绘制)。

7）采掘变动后要及时安装移动相关设备并在图纸上进行标识。

8）图例及说明性文字臵于相关设备层。

9）要求每季度月初填绘更新图纸。

（十一）矿井井下避灾路线示意图1、图纸所需绘制内容标明火灾、水灾等灾害发生后的避灾路线，并标明压风自救、供水施救、紧急避险系统位置。

2、图纸绘制的具体要求1）在1：2000或1:1000通风系统图上绘制。

2）要求每季度月初填绘更新图纸。

(十二)地质地形图1、图纸所需绘制内容：1）各级平面和高程测量控制点，注明点号、高程。

2）居民区，包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记名称。

3）重要的独立地物。

如井口（包括废弃不用的井口和小窑井口并注记名称）钻孔及其编号、烟囱、水塔、电线杆（塔）和坟地等；4）各种管线和垣栅。

如高、低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等。

5）各种道路。

如铁路，轻便铁道、架空索道、高速公路、各级公路和乡村路等。

注记铁路及主要公路名称。

6）水系及其附属设施。

如河流、湖泊、水库、沟渠、输水槽、桥梁、井泉等。

注记河流、湖泊、水库及主要沟渠名称。

7）以等高线和符号表示的地表自然形态及由于生物活动引起的地面特有地貌。

如塌陷坑、塌陷台阶、积水区、矸石山(堆)等。

8）土质和植被情况。

9）各种境界线。

如省，市、县界，煤矿占地边界等。

10）井田区域地形图的内容与大比例尺地形图基本相同，但增加了各类井口、矿界线、塌陷坑、塌陷台阶、塌陷积水区、矸石山、矸石堆等内容。

2、图纸绘制要求1）井田范围内的河流、水库、村庄、地面主要建筑物、高速公路及主要公路、桥梁等的绘制，要参照附图规定及国家统一标准、用0.4mm的细实线绘制，铁路、高压线用0.2mm细实线绘制，村庄及工业广场位置的绘制要求根据村庄及工业广场的实测范围大小、绘制出轮廓线并按照规定绘制出其保安矿柱线。

2）小窑采动破坏区、钻孔勘探线位臵、断层、陷落柱构造。

100米范围内周边矿井位臵要根据矿用图纸的规定画法认真绘制，绘制断层要明确断层的名称及主要特性（如正断层、逆断层以及断距、倾角等参数）；陷落柱要明确范围及大小。

3）其它相关内容，要按照矿井地质专业的有关规定认真绘制，并按照《煤矿地质测量图例》严格绘制。

4）要求根据采掘推进情况及时更新图纸。
