球墨铸铁铸造工艺(1)
球墨铸铁铸造工艺
1、金属炉料的要求
各种入炉金属炉料必须明确成份，除回炉铁和废钢由炉前配料人员根据炉料状况确定外，螺纹钢不准加入球铁中。其余炉料必须具备化学成份化验单方可使用，同时应保证炉料、合金干燥。
防止有密闭容器混入炉料中。
所有炉料应按配料单过称。
球墨铸铁化学成分
球墨铸铁单铸试样力学性能( GB/T1348-1988)
3. 熔炼过程化学成分和机械性能控制范围：熔炼过程化学成分控制范围
3.1.2 球墨铸铁熔炼过程化学成分控制范围
机械性能控制范围符合、标准
配料：加料按（2200kg）根据材质和回炉料情况选择下表其中一种配比。（注
意：如果是其他增碳剂，则增碳剂加入量增加10%）
加料顺序：
200kg 新生铁或回炉料-1/3 增碳剂-废钢-1/3 增碳剂-废钢-1/3 增碳剂- 新生铁- 回炉料。
增碳剂不准一次加入. 防止棚料.
6 冶炼要求加料顺序：新生铁-废钢加满炉-增碳剂-废钢-回炉料。
熔化完毕，温度升到1380℃左右清除铁水表面的渣，取原铁水化学成分
根据成分标准加合金或其他原料调整化学成分。成份不合格不准出铁水
测温，根据铸件工艺要求要求确定出铁温度，
出铁水前扒渣干净。
小铸件要用吨包分包出铁或球化
7 球墨铸铁的孕育和球化处理
孕育剂选用75SiFe, 加入方法为随流加入。
球化处理材料的技术要求参见下表（有特殊要求的球化剂按专项规定）.
球铁处理方法
7.3.1 球化处理采取冲入法
7.3.2 将球化处理材料按球化剂-孕育剂（1/3 的硅铁粒）%增碳剂-聚渣剂- 铁板的顺序层状加入铁水包底的一边，每加入一种材料需扒平, 椿实。
7.3.3 铁水冲入位置应是放置合金等材料的另一边，防止铁水直接冲击合
金。先出2/3 铁水球化
7.3.4 球化反应结束后，再出余下的铁水1/3 。剩余2/3 Si75 孕育剂硅铁粒随在出剩余铁水均匀加入。孕育后必须搅拌铁水。
7.3.5 铁水反应平静后，搅拌，扒渣取样，检查是否球化，如球化不良，禁止浇注。
8 球化质量的炉前检验
三角试片检验方法：试片截面25mm（宽）X 50mm（高），冷至暗红色，取出淬水，若断口呈银灰色，中间明显缩松，三边凹缩，悬击有钢音，浸水有电石味，则球化良好。
观察铁水表面：铁水表面平静，覆盖一层皱皮，温度下降，出现五颜六色浮皮，则球化良好；表面翻腾严重，氧化皮极少，且集中在中央，则未球化，处理好的铁水，应迅速扒渣浇注，防止球化衰退。
9 浇注准备好泥球。及时堵住漏箱。
铁水浇注温度：根据铸件工艺要求确定
球铁浇注前放%的大块硅铁在铁水表面, 进行随流孕育.
连续浇注，不得断流。始终保持浇口杯充满2/3 左右。见冒口上铁水或气孔火焰无力时,慢浇, 到冒口浇满或气孔溢出部分铁水后停止浇注. 在冒口翻腾时继续浇入铁水，直到冒口平静为止，不允许再浇注完再向冒口内浇铁水.
浇注时保证冒口浇满, 盖上保温剂
最后浇注试样
球墨铸铁要按《球墨铸铁球化率追溯管理规定》进行
按工艺要求保温。
10.球墨铸铁的出厂检验项目和型式试验项目按下表规定执行
试验方法及检验规则
按《GB/T1348-1988》和《GB/T9441-1988》检验机械性能和金相组织
11 质量记录：
化学成分原始记录
球化追溯检验记录
配料记录
熔炼浇注记录
熔炼值班记录
机械性能检验记录金相检验记录
灰铸铁的铸造工艺
灰铸铁的铸造工艺 铸造业就说“三好”即：好铁水、好型砂、好工艺。铸造工艺在铸件的制造上是和铁水、型砂并列的三大要素之一，若轻视它，绝对做不出好铸件。在砂型中用模型做出铸型，使铁水流入型腔而做出铸件，铸造工艺是研究决定其流入的路径、方法的技术。 铸型分为： 浇口：把铁水从铁水包注入铸型的入口。往往为使浇注量均匀，除去铁水中的夹杂物，设有集渣浇口杯。浇口杯下是直浇道。 横浇道：指铁水从直浇道向型腔流道的水平部分。 内浇口：指铁水从横浇道进入型腔的部位。铸造俗语叫“堰”，是工艺上的重要部分。 出气孔：是随着铁水的充型把型腔内部的空气向外排放的孔道，如果型砂的透气性合适，一般是没有必要的。 冒口：是把铁水中的夹杂物和铸型中的杂物向外排出口，但是由于铸件冷却收缩造成体积不足起补缩作用时叫补缩冒口，这种冒口粗大。铸造工艺的基本要点 铸造工艺是为了使浇注顺利进行，得到良好铸件的技术，平稳且快
是加山延太郎博士的名言，即浇注时间应尽量短，而且在型腔内部又不产生紊乱那样去浇注，其要点如下。 （1）关于铸型的上下：铸件的切削加工面尽量在下箱里，因下部产生缩孔少，材质致密。 （2）浇注方式：有从铸件的上部浇入的顶注式和从下部、中部浇注的底注式。顶注式铸型容易产生冲砂而不怎么使用。 （3）内浇口的位置：由于流入型腔内的铁水急速冷却成固体，如果在厚壁部分开内浇口铁水进不到薄壁部分，在大铸件时，内浇口若小了通过的铁水就快，内浇口附近要冲砂。要考虑内浇口的数量、形状而决定其位置。 （4）内浇口的种类： 主要为三角内浇口和梯形内浇口。三角内浇口容易做，梯形内浇口能防止渣子混入铸型。 （5）直浇口、横浇口、内浇口的断面积比。 按西德R·LEHMANN博士的意见，直浇口为A，横浇口为B，内浇口为C时，A ∶B ∶C＝3.6 ∶4.0 ∶2.0。 虽然关于这个比例是否妥当，有各种不同意见，但说明一下这个比例的思路是：首先铁水通过3.6的入口而进入4.0这样大而长的横浇
球墨铸铁汽车曲轴的加工工艺解读
球墨铸铁汽车曲轴的加工工艺 学院机电工程学院 专业机械类 年级班别创新实验班12（1） 学号 3112010453 3112010454 3112010455 3112010462 学生姓名罗毓健骆智伟 马欣华冼文飞 指导教师王成勇 2014年 6 月
摘要 球墨铸铁具有优良的机械性能，已经大量用于制造强度、韧性、耐磨性要求较高的零件。球墨铸铁大量地应用于汽车发动机曲轴的加工生产，结合球墨铸铁的特性，本文讲述了球墨铸铁应用于曲轴的切削与磨削加工机理及其加工工艺，介绍了聚晶立方氮化硼（PCBN）刀具切削加工等温淬火球墨铸铁（ADI）时的特征。介绍了奇瑞公司曲轴的加工工艺以及几款相关的曲轴专用加工机床。 关键词：球墨铸铁，曲轴，ADI，PCBN
目录 1球墨铸铁基本性质与应用 (1) 1.1 球墨铸铁的成分与组织结构 (1) 1.2 球墨铸铁的机械、物理、力学性能 (1) 1.3 典型零件、应用场合 (2) 1.4 球墨铸铁曲轴加工批量和加工质量要求 (2) 1.5 小结 (2) 2球墨铸铁切削与磨削加工机理 (2) 2.1 等温淬火球墨铸铁（ADI）的切削与磨削可加工性简述 (3) 2.2 铸铁应用于曲轴的主要切削、磨削去除过程 (3) 2.3 球墨铸铁的切削加工过程特征 (4) 2.4 加工等温淬火球墨铸铁常用刀具 (5) 2.5 曲轴加工工艺 (6) 3曲轴加工专用机床 (12) 3.1 曲轴质量定心机 (13) 3.2 数控车－车拉机床 (13) 3.3 曲轴圆角滚压机床 (13) 3.4 绿色粗磨“扒皮”机床 (13) 参考文献 (14)
典型铸铁件铸造工艺设计与实例
典型铸铁件铸造工艺设计与实例叙述铸造生产中典型铸铁件——气缸类铸件、圆筒形铸件、环形铸件、球墨铸铁曲轴、盖类铸件、箱体及壳体类铸件、阀体及管件、轮形铸件、锅形铸件及平板类铸件的铸造实践。内容涉及材质选用、铸造工艺过程的主要设计、常见主要铸造缺陷及对策等。 第1章气缸类铸件 1.1 低速柴油机气缸体 1.1.1 一般结构及铸造工艺性分析1.1.2 主要技术要求 1.1.3 铸造工艺过程的主要设计1.1.4 常见主要铸造缺陷及对策1.1.5 铸造缺陷的修复 1.2 中速柴油机气缸体 1.2.1 一般结构及铸造工艺性分析1.2.2 主要技术要求 1.2.3 铸造工艺过程的主要设计1.3 空气压缩机气缸体 1.3.1 主要技术要求 1.3.2 铸造工艺过程的主要设计第2章圆筒形铸件 2.1 气缸套 2.1.1 一般结构及铸造工艺性分析2.1.2 工作条件 2.1.3 主要技术要求 2.1.4 铸造工艺过程的主要设计2.1.5 常见主要铸造缺陷及对策2.1.6 大型气缸套的低压铸造2.1.7 气缸套的离心铸造 2.2 冷却水套 2.2.1 一般结构及铸造工艺性分析2.2.2 主要技术要求 2.2.3 铸造工艺过程的主要设计2.2.4 常见主要铸造缺陷及对策2.3 烘缸 2.3.1 结构特点 2.3.2 主要技术要求 2.3.3 铸造工艺过程的主要设计2.4 活塞 2.4.1 结构特点 2.4.2 主要技术要求 2.4.3 铸造工艺过程的主要设计2.4.4 砂衬金属型铸造 第3章环形铸件 3.1 活塞环3.1.1 概述 3.1.2 材质 3.1.3 铸造工艺过程的主要设计 3.2 L形环 3.2.1 L形环的单体铸造 3.2.2 L形环的筒形铸造 第4章球墨铸铁曲轴 4.1 主要结构特点 4.1.1 曲臂与轴颈的连接结构 4.1.2 组合式曲轴 4.2 主要技术要求 4.2.1 材质 4.2.2 铸造缺陷 4.2.3 质量检验 4.2.4 热处理 4.3 铸造工艺过程的主要设计 4.3.1 浇注位置 4.3.2 模样 4.3.3 型砂及造型 4.3.4 浇冒口系统 4.3.5 冷却速度 4.3.6 熔炼、球化处理及浇注 4.4 热处理 4.4.1 退火处理 4.4.2 正火、回火处理 4.4.3 调质（淬火与回火）处理 4.4.4 等温淬火 4.5 常见主要铸造缺陷及对策 4.5.1 球化不良及球化衰退 4.5.2 缩孔及缩松 4.5.3 夹渣 4.5.4 石墨漂浮 4.5.5 皮下气孔 4.6 大型球墨铸铁曲轴的低压铸造 第5章盖类铸件 5.1 柴油机气缸盖 5.1.1 一般结构及铸造工艺性分析 5.1.2 主要技术要求 5.1.3 铸造工艺过程的主要设计 5.2 空气压缩机气缸盖 5.2.1 一般结构及铸造工艺性分析 5.2.2 主要技术要求 5.2.3 铸造工艺过程的主要设计 5.3 其他形式气缸盖 5.3.1 一般结构 5.3.2 主要技术要求 5.3.3 铸造工艺过程的主要设计 第6章箱体及壳体类铸件 6.1 大型链轮箱体 6.2 增压器进气涡壳体 6.3 排气阀壳体 6.4 球墨铸铁机端壳体 6.5 球墨铸铁水泵壳体 6.6 球墨铸铁分配器壳体 第7章阀体及管件 7.1 灰铸铁大型阀体 7.2 灰铸铁大型阀盖 7.3 球墨铸铁阀体 7.4 管件 7.5 球墨铸铁螺纹管件 7.6 球墨铸铁管卡箍 7.6.1 主要技术要求 7.6.2 铸造工艺过程的主要设计 7.6.3 常见主要铸造缺陷及对策 第8章轮形铸件 8.1 飞轮 8.2 调频轮 8.3 中小型轮形铸件 8.4 球墨铸铁轮盘 第9章锅形铸件 9.1 大型碱锅 9.2 中小型锅形铸件 第10章平板类铸件 10.1 大型龙门铣床落地工作台 10.2 大型立式车床工作台 10.3 大型床身中段 10.4 大型底座 中国机械工业出版社精装16开定价：299元
球墨铸铁铸件的铸造过程及要点注意

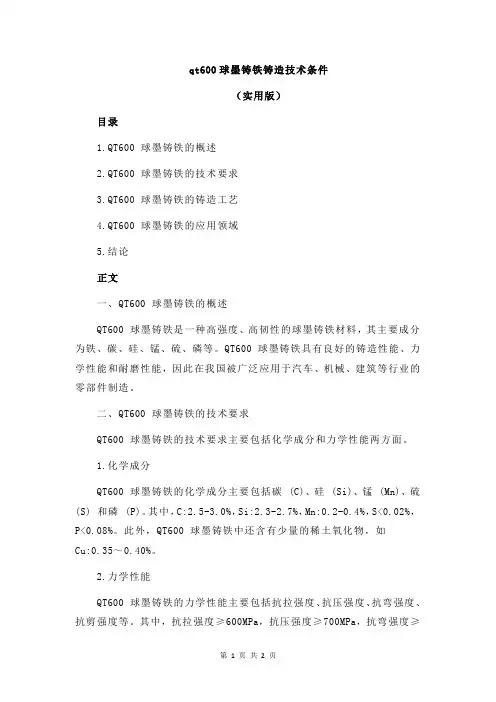

球墨铸铁铸件的铸造过程及要点注意 1.铸铁—球墨铸铁国家标准(GB1348-2009) 2.生产工艺流程(电炉生产球墨铸铁件) 生铁――入炉熔炼――铁水加入合金球化\孕育处理――浇注型腔――打箱清理――热处理(如果需要的话) 3.定购信息。根据本规范定购材料应该包孕下列信息： (1)产品名称， (2)所需的球墨铸铁牌号; (3)要是需要，其它特殊性能; (4)是否需要不同数目的试样; (5)要是需要，需供给保证书; (6)要是需要，其它的交付物。 4.拉伸性能要求。 5.热处理。牌号60-40-18通常需要完全铁素体化退火。牌号120-90-02和100-70-03一般需要淬火回火或正火回火或等温热处理。其它牌号可以铸态或热处理状态交付。颠末淬火到马氏体再回沸热处理的球墨铸铁比相同硬度的铸态材料有低患上多的委顿强度。 6.实验试样。 (1)用来机加工成拉伸实验试样的单铸实验试块应该铸造成图1和图2指定的尺寸和形状。由图3所示的模具铸造的改良龙骨型铸锭可以替代1英寸的Y 型铸锭或1英寸的龙骨型铸锭。实验试样应该在由合适的型砂制成的敞口铸模中铸造，并且对于 0.5英寸(
12.5mm)和1英寸(25mm)尺寸的试样应该具有最小 1.5英寸(38mm)的铸模壁厚，对于3英寸尺寸的试样应该具有最小3英寸(75mm)的铸模壁厚。试样应该在铸模中冷却至出现黑色(接近482℃或更低)。代表铸件的试样铸锭的尺寸应该由购买方选择。要是购买方没有选择，则由生产商选择。⑵当根据本规范举行熔模铸造时，生产商可以用铸件的熔液在铸模中浇铸实验试样，或在与生产铸件相同的热环境下用同样类型的铸模零丁浇铸。实验试块应该由其代表的铸件同1个铸桶或熔炉中浇铸。 7.特殊要求。特殊要求，如硬度，化学成分，微观结构，压力密封性，X光不变性，磁粉尺寸检验和表面状态。 8.工艺，表面和外观。 (1)铸件应该是光滑的，无有害缺陷，并应该完全符合图纸或购买方供给的范例的尺寸要求。 (2)在后续需要机加工的地区范围，铸件不应该存在冷区。 9.化学要求。本规范划定化学成分服从机械性能。但购买方和生产商可以协商指定化学的要求。 10.实验和复验的数目。浇铸和实验的代表试块数目应该有生产商确定，错非与购买方有其它协议指定。 11.拉伸实验试样 12.检验责任。供应商可以施用本身或选择其它不论什么合适的检验机构举行本规范指定的性能检验，错非购买方不承认。购买方保留举行本标准指定的不论什么检验的权力，当该检验项目被以为保证供应商和服务符合前述的要求。 13.辨认标记。尺寸允许时，每1个铸件都应该用1个浮凸的数字来标记零件号或模型号。标记的位置应该如相关的图纸所示。 14.证明书。当购买方和供应方有文字表达协议时，应该有1个证明书以供给材料接受的基础。这应该包孕生产商实验报告的复印件或供应方的声明以证
球墨铸铁曲轴铸造工艺
球墨铸铁曲轴的铸造与发展 1、前言 曲轴是汽车发动机的关键部件之一，其性能好坏直接影响汽车的寿命。曲轴工作时承受着大负荷和不断变化的弯矩及扭矩作用，常见的失效形式为弯曲疲劳断裂及轴颈磨损，因此要求曲轴材质具有较高的刚性和疲劳强度以及良好的耐磨性能。随着球墨铸铁技术的发展，其性能也在不断提高，优质廉价的球铁已成为制造曲轴的重要材料之一。 自1947年球墨铸铁发明以来，经过不长时间的努力，其抗拉强度提高到了600~900MPa，接近或超过了碳素钢的水平。与锻钢材料比较，球墨铸铁曲轴既有制造简便、成本低廉，又有吸震、耐磨、对表面裂纹不敏感等锻钢材料所不具备的优良特性，因而球墨铸铁具备了代替锻钢制造曲轴的可能性。 20世纪50年代后期，国内南京汽车制造厂率先批量生产跃进牌汽车球铁曲轴。60年代，二汽首先成为国内按照球铁曲轴生产工艺进行设计和投产的汽车厂。到了70、80年代，中小型柴油机在我国迅速发展，由于球铁制造和经济方面的优势，大多数中小型柴油机都采用球铁曲轴，极大地推动了我国球铁曲轴的应用与发展，出现了一批球铁曲轴专业生产厂。近十多年在汽车工业的快速发展过程中，又新建了一批现代化的球铁曲轴生产厂（或分厂、车间），球铁曲轴在国内得到了普遍应用。 国外球铁曲轴的应用也十分广泛，早在上世纪50 年代，国外就开始将球墨铸铁应用于曲轴的生产，如美国的福特公司首先应用，美国克莱斯勒公司、瑞士的GF公司、法国的雷诺和雪铁龙公司、意大利的菲亚特公司、罗马尼亚的布拉索夫汽车厂等先后成功地将球墨铸铁应用于曲轴的生产。在德国，排气量2000ml 以下的柴油机中球铁曲轴占50%，排气量1500ml 以下的汽油机中球铁曲轴占80%；在美国汽车行业中，球铁曲轴占80%。由于制造技术和经济上的优势，球铁曲轴在汽车工业中广泛应用的总体状况今后不会发生太大的变化。 2、球铁曲轴的熔炼 对于球铁的熔炼，国内外采用冲天炉,工频炉双联熔炼的较多。铁液一般要经过脱硫处理，铁液脱硫方式现在多采用多孔塞脱硫方法，即吹N2气加入CaC2或复合脱硫剂搅拌脱硫。脱硫的稳定性对于熔炼曲轴铁液具有重要意义，如采用感应电炉熔炼可以更好地控制合金成分范围，稳定球化，易于保证铁液质量。 球化处理是球铁曲轴生产的重要环节，石墨的形态不仅影响曲轴本体强度性能，而且会影响到曲轴疲劳强度与抗冲击性能。球化剂的选用对于球化处理结果具有重要意义。 国内球化剂主要采用稀土镁硅铁复合球化剂。 稀土具有较好的脱硫及平衡微量元素有害倾向的作用，净化铁液，稳定生产，但起主导球化作用的仍然是镁。鉴于国内铸造厂脱硫水平的提高，球化剂有向低稀土方向发展的趋势。另外，可根据铸态基体组织的需要，使用含Ca、Ba、Bi、Sb 等元素的复合球化剂。 球化时采用哪种球化工艺，主要考虑吸收率的高低、反应是否平稳。国外很多工厂采用盖包冲入法,其优点是吸收率较高，烟尘少，投资小，适应面广泛。国内采用的更多为冲入法球化处理工艺，Mg的吸收率偏低（通常30%~50%）。喂丝法球化是最近发展起来的一种球化新工艺，其优点是反应平稳、温度损失少，正在逐步推广。 孕育处理是球化后的铁液必不可少的工序。目前，国内普遍采用含硅75%的硅铁合金，国外球铁孕育剂较多地应用硅铁/锆、硅铁/锰/锆及含钙、钡的复合孕育剂，其中锆能延迟衰退
球墨铸铁铸造工艺(1)
球墨铸铁铸造工艺 1、金属炉料的要求 各种入炉金属炉料必须明确成份，除回炉铁和废钢由炉前配料人员根据炉料状况确定外，螺纹钢不准加入球铁中。其余炉料必须具备化学成份化验单方可使用，同时应保证炉料、合金干燥。 防止有密闭容器混入炉料中。 所有炉料应按配料单过称。 球墨铸铁化学成分
球墨铸铁单铸试样力学性能( GB/T1348-1988)
3. 熔炼过程化学成分和机械性能控制范围：熔炼过程化学成分控制范围 3.1.2 球墨铸铁熔炼过程化学成分控制范围
机械性能控制范围符合、标准 配料：加料按（2200kg）根据材质和回炉料情况选择下表其中一种配比。（注 意：如果是其他增碳剂，则增碳剂加入量增加10%） 加料顺序： 200kg 新生铁或回炉料-1/3 增碳剂-废钢-1/3 增碳剂-废钢-1/3 增碳剂- 新生铁- 回炉料。 增碳剂不准一次加入. 防止棚料. 6 冶炼要求加料顺序：新生铁-废钢加满炉-增碳剂-废钢-回炉料。 熔化完毕，温度升到1380℃左右清除铁水表面的渣，取原铁水化学成分
根据成分标准加合金或其他原料调整化学成分。成份不合格不准出铁水 测温，根据铸件工艺要求要求确定出铁温度， 出铁水前扒渣干净。 小铸件要用吨包分包出铁或球化 7 球墨铸铁的孕育和球化处理 孕育剂选用75SiFe, 加入方法为随流加入。 球化处理材料的技术要求参见下表（有特殊要求的球化剂按专项规定）. 球铁处理方法 7.3.1 球化处理采取冲入法 7.3.2 将球化处理材料按球化剂-孕育剂（1/3 的硅铁粒）%增碳剂-聚渣剂- 铁板的顺序层状加入铁水包底的一边，每加入一种材料需扒平, 椿实。 7.3.3 铁水冲入位置应是放置合金等材料的另一边，防止铁水直接冲击合 金。先出2/3 铁水球化 7.3.4 球化反应结束后，再出余下的铁水1/3 。剩余2/3 Si75 孕育剂硅铁粒随在出剩余铁水均匀加入。孕育后必须搅拌铁水。
DIN EN 1563-2005铸造 球墨铸铁
Oktober 2005 DEUTSCHE NORM Normenausschuss Gie?ereiwesen (GINA) im DIN Preisgruppe 15 DIN Deutsches Institut für Normung e.V. ? Jede Art der Vervielf?ltigung, auch auszugsweise, nur mit Genehmigung des DIN Deutsches Institut für Normung e. V., Berlin, gestattet.ICS 77.080.10 F^g 9648896 www.din.de X DIN EN 1563 Gie?ereiwesen – Gusseisen mit Kugelgraphit; Deutsche Fassung EN 1563:1997 + A1:2002 + A2:2005 Founding – Spheroidal graphite cast irons; German version EN 1563:1997 + A1:2002 + A2:2005Fonderie – Fonte à graphite sphéroidal; Version allemande EN 1563:1997 + A1:2002 + A2:2005 ? Alleinverkauf der Normen durch Beuth Verlag GmbH, 10772 Berlin Ersatz für DIN EN 1563:2003-02 www.beuth.de Gesamtumfang 34 Seiten Klass.Nr: 51611 Q U E L L E : N O L I S (N o r m v o r A n w e n d u n g a u f A k t u a l i t ?t p r üf e n !/C h e c k s t a n d a r d f o r c u r r e n t i s s u e p r i o r t o u s a g e ) 标准分享网免费标准下载站https://www.360docs.net/doc/2c10682201.html,
球墨铸铁轴承盖铸造工艺设计
毕业设计（论文） 题目：球墨铸铁轴承盖铸造工艺设计 学生：王XX 指导老师：XXX 系别：材料科学与工程系 专业：材料科学与工程 班级： 学号： 2010年6月
本科毕业设计(论文)作者承诺保证书 本人郑重承诺：本篇毕业设计(论文)的内容真实、可靠。如果存在弄虚作假、抄袭的情况，本人愿承担全部责任。 学生签名： 年月日 福建工程学院本科毕业设计(论文)指导教师承诺保证书 本人郑重承诺：我已按有关规定对本篇毕业设计(论文)的选题与内容进行了指导和审核，该同学的毕业设计（论文）中未发现弄虚作假、抄袭的现象，本人愿承担指导教师的相关责任。 指导教师签名： 年月日
目录摘要I AbstractII 第一章绪论1 1.1铸造的定义1 1.2铸造行业的现状1 1.3铸造的发展趋势1 第二章轴承盖的工艺结构分析3 2.1铸件壁的合理结构3 2.1.1铸件的最小壁厚3 2.1.2铸件的临界壁厚3 2.1.3铸件壁的联接3 2.2铸件加强肋3 2.3铸件的结构圆角4 2.4避免水平方向出现较大平面4 2.5利于补缩和实现顺序凝固4 第三章轴承盖整个铸造设计流程5 3.1造型材料的选择5 3.1.1造型材料的定义5 3.1.2造型材料的分类及其特点5 3.1.3造型材料的选择6 3.2铸件浇注位置的选择7 3.3分型面的选择8 3.4 砂芯设计10 3.4.1砂芯分块10 3.4.2芯头设计10 3.5铸造工艺设计12 3.5.1铸件机械加工余量12 3.5.2机械加工余量13 3.5.3铸造斜度14 3.5.4铸件收缩率14 3.5.5最小铸出孔和槽15 3.5.6分型负数16 3.6浇注系统设计17 3.6.1浇口杯选择17 3.6.2浇注系统类型17 3.6.3浇注系统的尺寸计算18 3.6.4冒口的选择20 3.7合箱20 第四章结论22 4.1结论22 4.2 研究方向和展望22 致谢23 参考文献24
中频炉灰铸铁HT250金属材料配比
中频炉配料的原则 和方案及其质量控制注意事项 (供技术部学习参考) 热炉每次加料前,要了解炉内所剩铁水多少,原则上所剩铁水不得超过1000㎏,否则,有可能造成炉子铁水过满,这一点很重要.若剩铁水太多,应调整炉料配料的总重量. 在铁水材质变更交替时,要把炉子倒空,特别是由灰铸铁转为生产球铁时要尽可能把铁水倒尽. 工艺员在配料之前,要根据产品品种和质量要求,设计好铁水的化学成分的控制范围. 工艺员每次下达配料工艺配方之前,要对炉料的各个来源和化学成分等要了解清楚.对于代用材料要按有关制度下达临时工艺. 一,灰铸铁(HT250)的配料的原则: 1,要将灰铸铁的回炉料全部用完,(含加工铁屑) 2,要把球铁配料用剩下的球铁回炉料和加工铁屑用完; 3,要用Cr钢来调整铁水的Cr,.基本上要做到灰铸铁铁水中少加和不加铬铁合金,要注意废钢的Cr的变化. 4,生铁要用Z18生铁(或Z22生铁)(含S稍高些为好),选用荷泽生产的Z18,Z22生铁.不选用Q12.Q10生铁.但要注意铁水P的变化. 5,增碳剂要用含S 0.5%的,不用含S 0.05%的.增碳剂.(增碳剂要用经过高温石墨化处理的增碳剂.)增碳剂一般加在炉子的中下部.用在调整铁水成分时,搅拌时间不要过长. 6,每次配料一般按6吨炉料配料,(若炉内铁水过多时,应将总配料量控制在5~5.5吨).加上炉内所剩铁水不应超过6.5吨铁水(在炉子运行的后期,炉膛尺寸大时,也可由炉工根据炉子的具体情况自行决定) 7,炉膛尺寸大时,炉子装铁水过多时,最简单的办法是加清洁的灰铸铁回炉铁来增加铁水量. 8,在同时需要调整成分C和Si时,而炉子也还需要增加铁水量时,也可用球铁废件来调整. 二,球铁QT450-10的配料原则: 1,以球铁生铁(Q12或Q!0)为主进行配料.少用废钢加增碳剂的生产工艺.若用增碳剂,增碳剂应为含S＜0.05%,在使用废钢时,要用普通碳素钢,不得使用合金钢等.在铁素体球铁生产中,要求原材料应遵循一高(高C)三低(低S,P,低Mn,低合金)的原则. 2,在配料时,要把C往上限配料. 3,球铁配料时,要计算好Si量,(Si应严格控制在工艺的中限为好),用球铁回炉料来调整Si,不要用硅铁来调Si.(因75%Si-Fe的价格要贵.) 4,在球化后的铁水(包括球化不良)返回中频炉中后,要注意炉内铁水成分的变化(特别是Si) 5,炉膛尺寸大时,炉子装铁水过多时,不能用加球铁回炉铁来增加铁水量.而要按工艺配方来增加总的配料量. 三,中频炉灰铸铁HT250金属材料配比 灰铸铁HT250配料按:废钢15%,生铁50%,废铸件回炉料(含铁屑)35%,进行配比.以上比例只供工艺员配料时参考.具体配方由工艺员根据具体情况自行设计和调整配料方案
灰铸铁件生产中的几点技术措施
灰铸铁件生产中的几点技术措施 如何改善铸件的内在与外观质量，提高铸件的技术含量，应对市场的竞争，是国内部分生产企业所面临的课题。铸件生产中的每个环节对质量都有着重要影响，不可忽视。现将本人在实际工作中总结的一些技术措施归纳如下，供借鉴。 一、砂芯和砂型的刚性 砂型浇注后，由于铁液的静压力或凝固而引起的膨胀力，常导致型壁移动和砂芯溃散，这就会使铸件产生内部缩孔和表面缩陷。因此为使铸件尺寸稳定，要最大限度地使铸型紧实。 为了节约造型材料，造芯时广泛采用了空心砂芯，它比实体芯轻，故热容量小，凝固速度慢，这会导致砂型扩张或砂芯溃散。此外，铁液可能通过芯头或砂芯上的裂纹而渗入其中空部分，这也会使铸件产生缺陷。为了提高空心砂芯的刚性，可用湿型砂或水玻璃砂充填；也可将壳芯作成两半，其内部设置加强筋，造芯后粘合可得到坚硬的砂芯。 二、正确选择浇注温度 1 浇注温度过低时可能形成的缺陷 （1）硫化锰气孔此种气孔位于铸件表皮以下且多在上面，常在加工后显露出来，气孔直径约2 ~6mm。有时孔中含有少量熔渣，金相研究表明，此缺陷是由MnS偏析与熔渣混合而成，原因是浇注温度低，同时铁液中含Mn和S量高。 为防止这种缺陷，用冲天炉化铁时可在多孔材料的浇包中用气流连续脱S，将S降至0．06％~0．08％。这样的含S量和适宜的含Mn量（0．5％~0．65％），可以显著改善铁液纯度，从而有效地防止这类缺陷。 （2）液体夹渣加工后铸件表皮之下会发现一个个单体的小孔，孔的直径一般为1~3mm。个别情况下只有1~2个小孔。金相研究表明，这些小孔与少量的液体夹渣一起出现，但该处未发现S的偏析。研究表明，这种缺陷与浇注温度有关，浇注温度高于1380℃时，铸件中未发现这种缺陷，故浇注温度应控制在1380—1420℃。值得一提的是改变浇注系统设计，未能消除此缺陷，故此种缺陷可以认为是由于浇注温度低以及铁液在微量还原气氛下浇注时形成的。 （3）砂芯气体引起的气孔气孔和多空性气孔常因砂芯排气不良而引起。因为造芯时砂芯多在芯盒中硬化，这就常使砂芯排气孔数量不够。为了形成排气孔，可在型芯硬化后补充钻孔。 试验表明，改善型芯通气系统，可使浇注温度有较大的调整余地。 浇注温度过低最常见的原因是浇注前，铁液在敞口的浇包中长时间运输和停留而散热。用带有绝热材料的浇包盖，可以显著地减少热损失。 2 浇注温度过高
我国铸铁铸造业当前发展状况及趋势
我国铸铁铸造业当前发展状况及趋势 20世纪80年代初，铸铁材料发展进入了顶峰期，随后，世界的铸铁产量便出现急剧递减，然而铸铁仍是当今金属材料中应用最为广泛的基础材料，在铸造合金材料中占有重要地位。 由于受能源、劳动力价格和环境因素的影响，西方工业发达国家的铸件产量将会逐渐减少，转而向发展中国家采购一般铸件，但同时又会向发展中国家出口高附加值、高技术含量的优质铸件。当前，世界经济全球化进程的加速为我国铸造业的发展提供了机遇，国际和国内市场对我国铸件的需求呈持续增长的趋势。与此同时，铸铁作为一种传统的金属材料，在其质量、性能和价格等方面正面临着严酷的挑战。抓紧我国铸铁铸造业的结构调整和技术改造；努力提高铸件质量档次，提高和理环境污染的水平，实现铸铁材料的高附加值化是应付未来更加激烈的市场竞争，满足用户多样化需求的主要对策。 一、我国铸铁的生产水平及差距 1．铸造工艺材料及辅料 我国铸造工艺材料如原砂、粘土、煤粉、粘结剂和涂料在品种、性能、质量等方面与工业先进国家之间的差距极大，以致我国的铸件尺寸精度和表面粗糙度比国外差一到两个等级，铸件表面缺陷造成的废品率比国外高几倍。铸造用工艺原料的标准化、系列化和商品化仍是一个亟待解决的问题。 2．铸造工艺过程及铸件质量的检测与控制 我国在铸造工艺过程和铸件质量的检测与控制方面与工业先进国家还存在比较大的差距，主要反映在以下方面：
①铸造工艺过程的检测。 ②铸造工艺过程的优化和控制。 ③铸件质量的检测。而上述检测和控制手段的完善是提升我国铸铁铸造生产水平的一个主要内容。 3．铸造工艺装备 对于铸造生产，国外广泛采用流水线大量生产；高压造型、射压造型、静压造型和气冲造型；造芯全部用壳芯和冷、热芯盒工艺。国内除汽车等行业中少数厂家采用半自动、自动化流水线大量生产外，多数厂家仍采用较落后的铸造工艺装备。 二、铸铁熔炼技术 1．冲天炉技术 冲天炉居铸铁熔炼设备之首，至今仍担负着80％以上铸铁件的熔炼任务。70年代以后，符合我国特点的炉型和熔炼技术已逐渐完善和成熟，形成了独具特色的多排小风口和两排大间距冲天炉系列。在操作技术上，从一度追求低焦耗到重视铁液质量，进而讲求提高技术、经济、劳动卫个和环境保护的综合指标，逐步开发应用了从炉料处理、修炉、烘炉到配加料、鼓风。炉况控制、铁液检验等全过程的操作技术。在较短的历程中，我们在冲天炉理论研究、炉子结构、修炉材料、送风系统、热能利用、强化底作燃烧、炉内气氛调整控制、铁液炉前检验、消烟除尘、非焦炭化铁、配料及熔炼过程计算机优化控制等诸多方自都取得了可喜的成绩。 冲火炉的发展是围绕着提高性能和生产率，降低消耗，改善操作，减少污染进行的。冲天炉性能主要体现在炭的燃烧、炉料的加热和冶金过程三方面。随着铸铁生产批量的扩大和对铸造生
第四节 球墨铸铁的铸造性能与铸造工艺特点
第四节球墨铸铁的铸造性能与铸造工艺特点 由于碳硅含量较高，球墨铸铁与灰铸铁一样具有良好的流动性和自补缩能力。但是由于炉前处理工艺及凝固过程的不同，球墨铸铁与灰铸铁相比在铸造性能上又有很大的差别，因而其铸造工艺也不尽相同。 一、球墨铸铁的流动性与浇注工艺 球化处理过程中球化剂的加入，一方面使铁液的温度降低，另一方面镁、稀土等元素在浇包及浇注系统中形成夹渣。因此，经过球化处理后铁液的流动性下降。同时，如果这些夹渣进入型腔，将会造成夹杂、针孔、铸件表面粗糙等铸造缺陷。 为解决上述问题，球墨铸铁在铸造工艺上须注意以下问题： （1）一定要将浇包中铁液表面的浮渣扒干净，?最好使用茶壶嘴浇包。 （2）严格控制镁的残留量，最好在0.06%以下。 （3）浇注系统要有足够的尺寸，以保证铁液能做尽快充满型腔，并尽可能不出现紊流。 （4）采用半封闭式浇注系统，根据美国铸造学会推荐的数据，直浇道、横浇道与内浇道的比例为4：8：3。 （5）内浇口尽可能开在铸型的底部。 （6）如果在浇注系统中安放过滤网会有助于排除夹渣。 （7）适当提高浇注温度以提高铁液的充型能力并避免出现碳化物。对于用稀土处理的铁液，其浇注温度可参阅我国有关手册。对于用镁处理的铁液，根据美国铸造学会推荐的数据，当铸件壁厚为25mm时，浇注温度不低于1315℃；当铸件壁厚为6mm时,浇注温度不低于1425℃。 二、球墨铸铁的凝固特性与补缩工艺特点 球墨铸铁与灰铸铁相比在凝固特性上有很大的不同，主要表现在以下方面： （1）球墨铸铁的共晶凝固范围较宽。灰铸铁共晶凝固时，片状石墨的端部始终与铁液接触，因而共晶凝固过程进行较快。球墨铸铁由于石墨球在长大后期被奥氏体壳包围，其长大需要通过碳原子的扩散进行，因而凝固过程进行较慢，以至于要求在更大的过冷度下通过在
灰铸铁的铸造工艺
灰铸铁的铸造工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
灰铸铁的铸造工艺 铸造业就说“三好”即：好铁水、好型砂、好工艺。铸造工艺在铸件的制造上是和铁水、型砂并列的而做出铸件，铸造工艺是研究决定其流入的路径、方法的技术。 铸型分为： 浇口：把铁水从铁水包注入铸型的入口。往往为使浇注量均匀，除去铁水中的夹杂物，设有集渣浇 横浇道：指铁水从直浇道向型腔流道的水平部分。 内浇口：指铁水从横浇道进入型腔的部位。铸造俗语叫“堰”，是工艺上的重要部分。 出气孔：是随着铁水的充型把型腔内部的空气向外排放的孔道，如果型砂的透气性合适，一般是没 冒口：是把铁水中的夹杂物和铸型中的杂物向外排出口，但是由于铸件冷却收缩造成体积不足起补 铸造工艺的基本要点 铸造工艺是为了使浇注顺利进行，得到良好铸件的技术，平稳且快是加山延太郎博士的名言，即（1）关于铸型的上下：铸件的切削加工面尽量在下箱里，因下部产生缩孔少，材质致密。（2）浇注方式：有从铸件的上部浇入的顶注式和从下部、中部浇注的底注式。顶注式铸型容易（3）内浇口的位置：由于流入型腔内的铁水急速冷却成固体，如果在厚壁部分开内浇口铁水进浇口的数量、形状而决定其位置。 （4）内浇口的种类： 主要为三角内浇口和梯形内浇口。三角内浇口容易做，梯形内浇口能防止渣子混入铸型。（5）直浇口、横浇口、内浇口的断面积比。 按西德R·LEHMANN博士的意见，直浇口为A，横浇口为B，内浇口为C时，A ∶B ∶C＝3.6 ∶4.0 ∶虽然关于这个比例是否妥当，有各种不同意见，但说明一下这个比例的思路是：首先铁水通过3间稍长，这期间比重轻的夹杂物可以上浮，就不能从内浇口进入铸件内部。这就是这种比例的要点 浇注系统的设计 浇注系统设计上的一个要点
球墨铸铁曲轴的铸造与发展
球墨铸铁曲轴的铸造与发展 曲轴是汽车发动机的关键部件之一，其性能好坏直接影响汽车的寿命。曲轴工作时承受着大负荷和不断变化的弯矩及扭矩作用，常见的失效形式为弯曲疲劳断裂及轴颈磨损，因此要求曲轴材质具有较高的刚性和疲劳强度以及良好的耐磨性能。随着球墨铸铁技术的发展，其性能也在不断提高，优质廉价的球铁已成为制造曲轴的重要材料之一。自1947年球墨铸铁发明以来，经过不长时间的努力，其抗拉强度提高到了600~900MPa，接近或超过了碳素钢的水平。与锻钢材料比较，球墨铸铁曲轴既有制造简便、成本低廉，又有吸震、耐磨、对表面裂纹不敏感等锻钢材料所不具备的优良特性，因而球墨铸铁具备了代替锻钢制造曲轴的可能性。 20世纪50年代后期，国内南京汽车制造厂率先批量生产跃进牌汽车球铁曲轴。60年代，二汽首先成为国内按照球铁曲轴生产工艺进行设计和投产的汽车厂。到了70、80年代，中小型柴油机在我国迅速发展，由于球铁制造和经济方面的优势，大多数中小型柴油机都采用球铁曲轴，极大地推动了我国球铁曲轴的应用与发展，出现了一批球铁曲轴专业生产厂。近十多年在汽车工业的快速发展过程中，又新建了一批现代化的球铁曲轴生产厂（或分厂、车间），球铁曲轴在国内得到了普遍应用。国外球铁曲轴的应用也十分广泛，早在上世纪50 年代，国外就开始将球墨铸铁应用于曲轴的生产，如美国的福特公司首先应用，美国克莱斯勒公司、瑞士的GF公司、法国的雷诺和雪铁龙公司、意大利的菲亚特公司、罗马尼亚的布拉索夫汽车厂等先后成功地将球墨铸铁应用于曲轴的生产。在德国，排气量2000ml 以下的柴油机中球铁曲轴占50%，排气量1500ml 以下的汽油机中球铁曲轴占80%；在美国汽车行业中，球铁曲轴占80%。由于制造技术和经济上的优势，球铁曲轴在汽车工业中广泛应用的总体状况今后不会发生太大的变化。 对于球铁的熔炼，国内外采用冲天炉,工频炉双联熔炼的较多。铁液一般要经过脱硫处理，铁液脱硫方式现在多采用多孔塞脱硫方法，即吹N2气加入CaC2或复合脱硫剂搅拌脱硫。脱硫的稳定性对于熔炼曲轴铁液具有重要意义，如采用感应电炉熔炼可以更好地控制合金成分范围，稳定球化，易于保证铁液质量。球化处理是球铁曲轴生产的重要环节，石墨的形态不仅影响曲轴本体强度性能，而且会影响到曲轴疲劳强度与抗冲击性能。球化剂的选用对于球化处理结果具有重要意义。国内球化剂主要采用稀土镁硅铁复合球化剂。稀土具有较好的脱硫及平衡微量元素有害倾向的作用，净化铁液，稳定生产，但起主导球化作用的仍然是镁。鉴于国内铸造厂脱硫水平的提高，球化剂有向低稀土方向发展的趋势。另外，可根据铸态基体组织的需要，使用含Ca、Ba、Bi、Sb等元素的复合球化剂。球化时采用哪种球化工艺，主要考虑吸收率的高低、反应是否平稳。国外很多工厂采用盖包冲入法,其优点是吸收率较高，烟尘少，投资小，适应面广泛。国内采用的更多为冲入法球化处理工艺，Mg的吸收率偏低（通常30%~50%）。喂丝法球化是最近发展起来的一种球化新工艺，其优点是反应平稳、温度损失少，正在逐步推广。孕育处理是球化后的铁液必不可少的工序。目前，国内普遍采用含硅75%的硅铁合金，国外球铁孕育剂较多地应用硅铁/锆、硅铁/锰/锆及含钙、钡的复合孕育剂，其中锆能延迟衰退时间，锰能降低熔点，使孕育均匀。采用高效孕育剂可以有效地增加石墨核心，细化晶粒，延缓孕育衰退时间。当前，随流孕育法在美国广泛被采用, 可以有效地控制孕育剂在铁液中分布的均匀性。型内孕育法常与其他孕育方法联合使用，是一种复合强化孕育工艺。另外，新近发展的喂丝法孕育工艺，是与喂丝法球化同时进行的一种孕育方法。 研究资料表明，珠光体基体的组织较铁素体基体组织具有更好的疲劳强度性能，而这正是曲轴所需具有的重要使用性能之一。同时，珠光体基体组织具有更高的常温抗拉强度和耐磨性。故在球铁曲轴的生产中，其基体组织以珠光体基体为主，通常为QT600、QT700、QT800 甚至QT900 牌号，一般要求伸长率在2%以上。对于QT600、QT700 来说，采用铸态生产即
论高品质球墨铸铁的熔炼技术
论高品质球墨铸铁的熔炼技术 高品质球墨铸铁的熔炼技术是提高球墨铸铁综合性能的重要技术手段，通过高品质球墨铸铁的熔炼技术可获得高的强度、塑性、韧性、耐磨性和机械冲击、耐高温或低温、耐腐蚀等。本文针对高品质球墨铸铁熔炼技术要点进行了简要的分析和探讨。 标签：高品质;球墨铸铁;生产;熔炼技术 当今，我国是全球生产铸铁的第一大国，铸件产量是全球总产量的25%。近些年以来，一直保持着迅速增长的态势。然而，我国球墨铸铁的应用比重跟发达国家还面临着一些差距，应用高品质的球墨铸铁还具备比较大的空间。高品质球墨铸铁的优势是化学成分稳定、石墨形态良好、力学性能优异、基体组织适宜。球墨铸铁的熔炼水平会严重地影响到其性能，从一定程度上来讲，球墨铸铁的熔炼技术是球墨铸件生产能力的体现。 1 高品质球墨铸铁的熔炼工艺技术 球墨铸铁铁液的基本要求是高温低硫，国内外一般是借助冲天炉、中频炉、感应炉的联合来熔炼铁液。应用热风除尘冲天炉能够使熔炼铁液的效率大大提高，而应用感应电炉能够有效地控制合金的成分，从而确保稳定的球化。 在国内的大型铸造企业当中，经常应用双联熔炼工艺。然而，在多样性浇注的铸件牌号上，规模较大的冲天炉对铁液成分缺少较强的调整能力。并且，我国的冲天炉在熔炼的过程当中，由于熔炼温度比较低以及焦铁比间存在比较大的差异性，这会制约铁液的质量以及成分构成。通过采用中频感应炉的工艺技术可以使熔炼操作简便，工艺灵活调整，且铁液的质量较高，熔化效率也优于冲天炉，故在中小规模的铸造企业中广泛应用。 在球墨铸铁生产当中，一个关键的生产指标是石墨的形态，石墨的形态跟铸件的抗冲击性和强度性能存在非常紧密的关系。而熔炼球墨铸铁中一个重要的技术是球化处理，选用的球化剂和球化方式会严重地制约到处理的结果。当今，我国大都应用稀土镁硅铁复合剂作为球化剂，其中镁的功能是主导球化。在我国铸造企业日益提升脱硫能力的影响下，球化剂的发展方向是低稀土。另外，结合铸件形态的组织要求，能够选用含有锑、钙、钡的球化剂。在选用球化工艺的过程中，主要的兼顾要素是反应平稳性和吸收率。国外企业大都应用盖包冲入法，该方法的特点是适用面广、吸收率高、烟尘少。我国大都应用冲入法球化处理技术。另外还有喂丝法球化工艺，这种工艺损失的温度少，反应十分稳定，且逐步地获得了应用与推广。 2 原材料对球墨铸件性能产生的影响 我国常用的铸铁件原材料是铸造生铁。其中，生铁中的石墨形态、微量元素、
灰铸铁的热处理
灰铸铁的热处理
灰铸铁的热处理 退火 1.去应力退火为了消除铸件的残余应力，稳定其几何尺寸，减少或消除切削加工后产生的畸变，需要对铸件进行去应力退火。 去应力退火温度的确定，必须考虑铸铁的化学成分。普通灰铸铁当温度起过550℃时，即可能发生部分渗碳体的石墨化和粒化，使强度和硬度降低。当含有合金元素时，渗碳体开始分解的温度可提高到650℃左右。 通常，普通灰铸铁去应力退火温度以550℃为宜，低合金灰铸铁为600℃，高合金灰铸铁是可提高到650℃，加热速度一般选用60～120℃/h.保温时间决定于加热温度、铸件的大小和结构复杂程度以及对消除应力程度的要求。铸件去应力退火的冷却速度必须缓慢，以免产生二次残余内应力，冷却速度一般控制在20～40℃/h，冷却到200～150℃以下，可出炉空冷。 一些灰铸铁件的去应力退火规范示于表1. 2.石墨化退火灰铸铁件进行石墨化退火是为了降低硬度，改善加工性能，提高铸铁的塑性和韧性。 若铸件中不存在共晶渗碳体或其数量不多时，可进行低温石墨化退火；当铸件中共晶渗碳体数量较多时，须进行高温石墨化退火。 （1）低温石墨化退火，铸铁低温退火时会出现共析渗碳体石墨化与粒化，从而使铸件硬度降低，塑性增加。 灰铸铁低温石墨化退火工艺是将铸件加热到稍低于Ac1下限温度，保温一段时间使共析渗碳体分解，然后随炉冷却。
（2）高温石墨化退火，高温石墨化退火工艺是将铸件加热至高于Ac1上限以上的温度，使铸铁中的自由渗碳体分解为奥氏体和石墨，保温一段时间后根据所要求的基体组织按不同的方式进行冷却。 正火 灰铸铁正火的目的是提高铸件的强度、硬度和耐磨性，或作为表面淬火的预备热处理，改善基体组织。一般的正火是将铸件加热到Ac上限+30～50℃，使原始组织转变为奥氏体，保温一段时间后出炉空冷。形状复杂的或较重要的铸件正火处理后需再进行消除内应力的退火。如铸铁原始组织中存在过量的自由渗碳体，则必须先加热到Ac1上限+50～100℃的温度，先进行高温石墨化以消除自由渗碳体在正火温度范围内，温度愈高，硬度也愈高。因此，要求正火后的铸铁具有较高硬度和耐磨性时，可选择加热温度的上限。 正火后冷却速度影响铁素体的析出量，从而对硬度产生影响。冷速愈大，析出的铁素体数量愈少，硬度愈高。因此可采用控制冷却速度的方法）（空冷、风冷、雾冷），达到调整铸铁硬度的目的。 淬火与回火 1.淬火铸铁淬火工艺是将铸件加热到Ac1上限+30～50℃的温度，一般取850～900℃，使组织转变成奥氏体，并在此温度下保温，以增加碳在奥氏体中的溶解度，然后进行淬火，通常采用油淬。 对于形状复杂或大型铸件应缓慢加热，必要时可在500～650℃预热，以避免不均匀加热而造成开裂。 随奥氏体化温度升高，淬火后的硬度越高，但过高的奥氏体化温度，不但增加铸铁变形和开裂的危险，并产生较多的残留奥氏体，使硬度下降。 灰铸铁的淬透性与石墨大小、形状、分布、化学成分以及奥氏体晶粒度有关。
锻钢和球墨铸铁曲轴的疲劳性能
锻钢和球墨铸铁曲轴的疲劳性能 乔纳森威廉姆斯和阿里法特米 托莱多大学 摘要 疲劳是内燃机中的曲轴失效的主要原因。循环加载和在曲柄销圆角的应力集中是不可避免的，并可能导致疲劳破坏。本研究的目的是比较的锻钢和球墨铸铁曲轴疲劳行为一一缸发动机以及确定是否曲轴的疲劳寿命是疲劳寿命预测的准确估计。单调拉伸试验以及应变控制疲劳试验用试样加工曲轴获得单调和循环变形行为和两种材料的疲劳性能研究。锻钢具有较高的拉伸强度比球墨铸铁更好的疲劳性能。夏比V型缺口冲击试验用试样加工曲轴的获得和比较材料的冲击韧性进行。锻钢无论在何种温度下的T-L和T-L方向的冲击韧性都要比球墨铸铁更好。负载控制部件的疲劳试验，采用锻钢和球墨铸铁曲轴进行。对于一个给定的弯矩调幅，锻钢曲轴有六个因素（6）比球墨铸铁曲轴寿命更长。曲轴的有限元分析，使用类似于组件试验边界条件下进行的。从试样的疲劳性能进行了曲轴的寿命预测。基于S-N预测的结果接近基于为锻钢和铸铁曲轴组件测试的结果。所以S-N的预测是非常接近的实际从锻钢构件测试的结果，但是铸铁曲轴不太精确的。 介绍 内燃机曲轴把活塞的直线运动转化为曲轴的旋转运动。用来驱动曲轴用于汽车或其它装置。曲轴具有很宽的范围从一小缸割草机引擎应用到非常大的多缸柴油机。 曲轴的一个组成部分，目的是持续直至报废的发动机或车辆。作为一个高速度，旋转构件，其使用寿命有数百万，甚至数十亿的重复的负载周期。因此，曲轴通常被设计为无限的生命。 延森（1）在他的一个V-8汽车曲轴惯性和天然气发动机的载荷作用下的弯曲和扭转的形式创建一个多轴应力情况的研究表明。这样做是通过应变计测量应用到曲轴的弯曲和扭转。只有最大的扭转和弯曲力矩被认为和测试通过最大主应力理论的一个恒定幅度的弯曲试验。谐振式弯曲试验是在曲轴的部分进行的。采用S-N方法确定了曲轴的疲劳寿命。 存在应力集中或缺口，在曲轴是不可避免的。在曲轴上有直径变化的地方，存在应力集中可能会导致疲劳失效。鱼片是用来降低应力集中程度。延森确定了曲柄销上的曲轴圆角最关键的位置。在曲轴圆角滚压往往是为了在成分诱导的残余压应力，它可以帮助弥补缺口的影响。残余应力对曲轴疲劳的影响是由简等人的分析。（2）。本研究还采用谐振的弯曲试验，
