医用气体流量计算表-GB50751
西安医院医用气体用量设计依据及点位统计表
计算依据及计算公式
管径的确定，采用类比法，选择用气量最大的管路进行计算，并按最大流速和标准要求所允许的最远管道压力损失进行选取，且必须在选定条件下能同时满足要求。

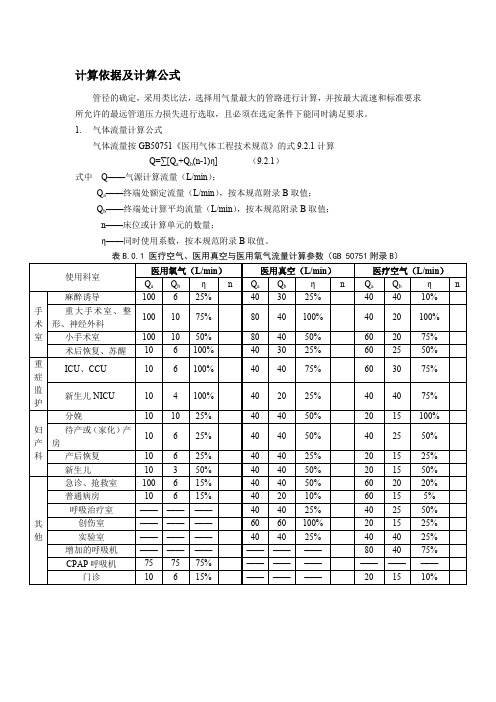

1.气体流量计算公式
气体流量按GB50751《医用气体工程技术规范》的式9.2.1计算
Q=∑[Q a+Q b(n-1)η] （9.2.1）
式中Q——气源计算流量（L/min）；
Q a——终端处额定流量（L/min），按本规范附录B取值；
Q b——终端处计算平均流量（L/min），按本规范附录B取值；
n——床位或计算单元的数量；
η——同时使用系数，按本规范附录B取值。
表1 各大楼点位统计表
间，重症监护（ICU）病床125床，普通病床2167床。
计算结果如下;
1)医用氧气所需流量为：252m³/h；
2)医用真空所需流量为：672m³/h；
3)医用空气所需流量为：4.1m³/min。
4)。
医院气体设计说明(液氧)
一．概述1、本方案具有下列特点：◆充分结合了目前国内外医用气体系统先进设计理念及国内知名医院设计模式；◆设计的动力设备目前国内医院普遍使用率较高，运行性能良好，经济合理；◆设计规范在按照GB50751-2012《医用气体工程技术规范》前提下，又参照了GB50333-2013《医院洁净手术部建筑技术规范——医用气体篇》要求。
◆大楼内供氧、吸引、压缩空气系统主管管道设计十路作为大楼内所有病区的供气主管。
第一路供往1#门诊综合楼小手术室、ICU区域，第二路供往1#门诊综合楼普通病房区域；第三路供往连廊楼手术部区域，第四路供往连廊楼普通病房区域；第五路供往2#外科楼手术部区域，第六路供往2#外科楼普通病房区域；第七路供往3#内科楼手术部、ICU区域，第八路供往3#内科楼普通病房区域；第九路、第十路备用。
◆保证系统今后的扩展性，氧气、吸引、压缩空气机房总管出口处预留阀门，可连接今后其它大楼的用气连接之用。
2、项目概况：临沂市人民医院本次医用气体系统工程合计4328 套用气单元，其中包括：（1）、手术部区域：重大手术室48间，麻醉诱导15床，术后恢复苏醒33床；（2）、重症监护区域：ICU、CCU 142床，血透90床（3）、病房区域：普通病房4000床（4）、35人位高压氧舱。
3、医用供气系统的设计要点：（1）、解决全系统的最佳气体流量及压力分配问题：①根据整幢大楼的总用气点流量，从主管、横管、支管进行一系列的实际与理论相结合的计算，确定最佳管径保证了用气点的气体流量。
②为保证压力符合使用要求，氧气、空气每层均有流量调压装置均采用双路设计，并能根据需要调节使用压力。
（2）、解决全系统的密封性问题：为了提高系统密封性，从工程设计到施工、材料选购、检验均严格按照GB50751-2012《医用气体工程技术规范》、国家医药行业标准YY/T0186-0187-94《医用中心吸引、中心供氧系统通用技术条件》及国家相关标准执行。
gb50751-20XX,医用气体工程技术规范
竭诚为您提供优质文档/双击可除gb50751-20XX,医用气体工程技术规范篇一：医用气体报警系统技术要求20xx1110医疗器械产品技术要求编号：医疗器械产品技术要求医用气体报警系统20xx-08-06发布20xx-08-06实施医疗器械产品技术要求编号：医用气体报警系统1．产品型号/规格及说明1.1型号命名hR–xt系统最大分机数（报警点数）报警类别“系统”拼音首字母简称“泓瑞”拼音首字母简称1.2组成探测器与报警分机构成区域报警，多个区域报警联网后主机集中监视构成报警系统。
1.3说明报警类别按型式分：分散（Fj）集中（zj）系统（xt）。
2.性能要求2.1正常工作条件2.1.1温度：-5~50℃；2.1.2相对湿度：30%~70%；2.1.3大气压：86.0kpa～106.0kpa；2.1.4电源：ac220V；dc12V。
2.2外观表面应平整光洁，不得有裂纹或明显划痕，键钮应灵活。
2.3区域分机报警2.3.1正压气体监测显示范围为0mpa~1mpa，负压气体监测显示范围为-100kpa~0kpa，范围内报警点可灵活设置。
2.3.2区域氧气压力上限0.5mpa或压缩空气0.6mpa时，分机应启动报警。
2.3.3区域氧气压力下限0.25mpa或压缩空气0.3mpa时，分机应启动报警。
2.3.4区域真空压力下限37kpa时，分机应启动报警。
2.3.5分机报警声光同时启动，声响报警在距离1m处声压级应大于55db(a)，并可暂时静音，视觉报警应能在距离4m、视角30°和100lx的照度下清楚辨别。
2.3.6探测器掉线分机应有故障指示。
2.3.7供电电源应设置应急备用电源。
2.4系统主机监视报警2.4.1主机应可同时监视60台分机。
分机报警时主机应启动报警，分机掉线主机应启动报警。
2.4.2主机报警液晶屏显示报警内容，并储存报警信息。
主机应可贮存1500条报警记录、1500条操作记录。
2.4.3强音报警应大于80db(a)，弱音报警应大于55db(a)。
医院医用气体管路的设计计算（2014）.
医院医用气体管路的设计计算（2014）.医院医用气体管路的设计计算航空部第六0四研究所高级工程师袁明华关键词：Medical gas医用气体 Piping design管道设计本文根据GB50751-2012 《医用气体工程技术规范》、GB50333-2002 《医院洁净手术部建筑技术规范》、YFB001-《军队医院洁净手术部建筑技术规范》等现行国家标准和专业标准设计了一套医用气体管路计算用表——《管道最大许用流量表》和《管道尺寸选择表》，可供医用气体工程有关人员参考。
In this disquisition I bring forward a set of designed tables. They can be used for to design medical gas pipeline system in nosocomial medical zone.This paper give a reference to engineering and technical personnel .1 前言本文所说的“医疗区域”是指门诊部、急救部、手术部、医技部、住院部、妇产科、生殖中心、牙科等直接为病人服务的场所。
一个完整的医用气体供应系统一般由气源、输气管路（由管子、阀门、减压器、终端设备等组成）、监测报警装置等部分组成。
其中医用氧气站、医用空气站、医用真空站等出于安全和集中管理等原因往往不设置在医疗区域内，它们提供的医用气体是通过输气干管输送到各医疗区域的。
各医疗区域的管路系统与输气干管相连接的总管上一般都装有区域总阀、二级减压箱和区域总压报警装置。
用气量较少的氧化亚氮、二氧化碳、医用氮气、氩气、氦气等医用气体一般是由设置在医疗区域附近的气体汇流排供给的。
这些气体是手术部、妇产科专用的，其使用压力可在气体汇流排内直接调定。
医疗区域的管路系统由区域总阀开始，到终端设备结束。
它不包括输气干管，但包括从气体汇流排到医疗区域的输气管路。
医疗气体计算公式模板
1 l/s=3.6m /h
3
气体终端压力、流量及管径
流量 气体种类 单嘴压力 （Mpa) 0.40~0.45 0.03~-0.07 0.45~0.9 0.90~0.95 0.40~0.45 0.35~0.40 0.35~0.40 单嘴流量 单嘴流量 （L/min） （M3/h） 10~80 30 60 230 4 0.5~15 10 0.6~4.8 1.8 3.6 13.8 0.24 0.03~0.9 0.6 日用时间min 120(恢复室1440） 120(恢复室1440） 60 30 120 120 60 同时使用 率％ 50～100 100 80 10～60 50～100 80 30
开平方后 管内径mm 0.004703 9 0.005152 10 0.004206 8 0.005152 10 0.001821 4
1 l/s=3.6m3/h

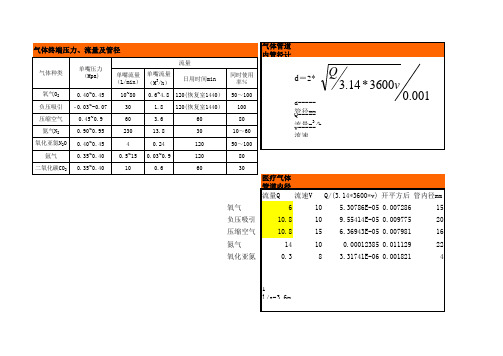

医疗气体管道内径计算模板 流量Q 氧气 负压吸引 压缩空气 氮气 氧化亚氮 18 108 172 14 0.3 流速V Q/(3.14*3600*v) 开平方后 管内径mm 25 6.37E-05 0.007981 60 0.000159 0.012619 100 0.000152 0.012335 10 0.000124 0.011129 8 3.32E-06 0.0018/s=3.6m /h
3
医疗气体管道内径计算模板 流量Q 流速V Q/(3.14*3600*v) 氧气 4 16 2.21161E-05 负压吸引 3 10 2.65393E-05 压缩空气 2 10 1.76929E-05 氮气 3 10 2.65393E-05 氧化亚氮 0.3 8 3.31741E-06
气体管道内管径计算
d＝2*
Q 3.14 * 3600v 0.001
气体流量换算
气体流量换算玻璃转子流量计用来测量气体时，制造厂在恒温（20℃）下用空气标定，并按标准状态（760mmHg，20℃）刻度出厂。
对于非空气介质和在不同于上述标准状态下工作时，要进行校正。
如果已知介质流量Q1在工作压力P1，工作温度t1时，要选用合适规格的转子流量计，可按下式进行计算。
Q0/Q1=（γ1 /γ0）1/2×（P0 / P1）1/2×（T1 / T0）1/2 =Kγ×K p×KΥ式中：Q0──仪表出厂按标准状态刻度的显示流量值，Nm3/hP0──出厂校验校正为标准状态的绝压=10332mmH2O；T0──出厂校验校正为标准状态的绝对温度=293.15K；γ0──校验用介质空气在标准状态下重度=1.293kg/Nm3P1──被测介质绝压，表压P1mmH2O+10332；T1──被测介质绝对温度，工作温度t1（℃）+273.15K；Q1──被测介质在标准状态下流量，Nm3/hγ1──被测介质在标准状态下重度，kg/ Nm3Kγ──重度校正系数即被测介质的重度与空气重度之比；K p──压力矫正系数；KΥ──温度校正系数。
转子流量计生产厂通过实验室校验和现场考验，证明在一般情况下按理想气体进行换算是可以的。
同时还证明测量液体流量换算成气体流量时，流量系数变化不大，可忽略不计。
因此用转子流量计测量液体、气体、及蒸汽是可以的，为便于换算，现将矫正系数分别列于表1、表2。
表1 气体压力校正系数表2 气体温度校正系数举例说明上式的用法：转子流量计的读数Q0= 18Nm3/h，P1=3kgf/cm2，t1=10℃，介质为氮气，求实际流量值。
解：氮气的比重γ=1.2507（标准状态下）KΥ=（γ1 /γ0）1/2=（1.2507/1.293）1/2=0.984查表：K P=0.51825 K T=0.9833所以Q1=Q0/（KΥ×K P×K T）=18/（0.984×0.51825×0.9833）=35.9（Nm3/h）在实际使用时，由于温度是在常温下变化，氮气密度与空气密度相近所以K t≈1 K r=1Q1=Q0/K P=Q0/(P0/P1)1/2=Q0×(P1/P0)1/2P1 ──被测介质绝压等于表压十大气压压力P0 ──大气压力。
医疗气体计算公式
医疗气体计算公式
以下是一些常用的医疗气体计算公式：
1.氧气计算公式：
氧气需求（L/min）= 呼吸频率（次/min） * 潮气量（L） * 氧气浓度要求
呼吸频率是指一个人每分钟呼吸的次数，潮气量是指每次呼吸的空气量，氧气浓度要求是指所需的氧气浓度。
2.氮气计算公式：
氮气需求（L/min）= 氮气流量参数 * 耗气设备数量
氮气流量参数是指每个耗气设备所需的氮气流量，耗气设备数量是指医疗机构内使用氮气的设备数量。
3.氩气计算公式：
氩气需求（L/min）= 氩气流量参数 * 耗气设备数量
氩气流量参数是指每个耗气设备所需的氩气流量，耗气设备数量是指医疗机构内使用氩气的设备数量。
4.麻醉气体计算公式：
麻醉气体需求（L/min）= 麻醉气体流量参数 * 吸入麻醉气体机的数量
麻醉气体流量参数是指每个吸入麻醉气体机所需的麻醉气体流量，吸入麻醉气体机的数量是指医疗机构内使用吸入麻醉气体机的数量。
这些公式只是医疗气体计算的一部分，还需要考虑一些其他因素，如安全备用气体供应和系统压力要求等。
请注意，以上提供的公式仅用作参考，具体的计算公式可能因医疗机构的需要和设备的特殊要求而有所不同。
在实际应用中，应根据实际情况进行具体的计算和调整。
综上所述，医疗气体计算公式是医疗机构用来确定医疗气体需求的工具，通过考虑患者的需要和设备的要求来计算所需的气体流量，以确保患者安全并满足医疗机构的需求。
液氧用量计算
液氧用量计算
根据贵院提出的病床设置情况，液氧用量计算情况如下：根据GB50751-2012《医用气体工程技术规范》中医用氧气用量标准，普通病房每张床位氧气正常使用流量为4~10L/min（设计流量10L/min），ICU病房氧气正常使用流量为10~20L/min（设计流量40L/min），重症监护病房氧气正常使用流量20~40L/min（设计流量100L/min），手术室氧气正常使用流量20~40L/min（设计流量100L/min）。
普通病房2800张床位，氧气用量为2800*0.2*4*60*8=1075.2m3/天（按每天8小时用氧计算，一般超过8小时，按照最低流量4L/min计算）；
ICU病房100张床位，氧气用量为100*10*60*8=480m3/天（按
照最低流量10L/min计算）；
重症监护病房及手术室共计237张床位，氧气用量为237*20*60*8=2275.2m3/天（按照最低流量20L/min计算）；
故，每天需满足氧气用量为22128m3，液氧气化比为1:800，即每天需满足液氧用量 4.8m3，一周液氧用量为7*4.8=33.6m3。
