以太口协商原理
简述以太网的工作原理
简述以太网的工作原理
以太网是一种常用的局域网技术，它使用以太网协议进行数据传输。
以太网的工作原理可以概括为以下几个步骤：
1. 硬件准备：以太网使用一组特定的硬件设备，包括网络接口卡（NIC）、集线器（Hub）或交换机（Switch）。
每个设备
都有一个唯一的物理地址，称为MAC地址。
2. 数据封装：数据在发送之前被封装为数据帧。
数据帧包括头部和数据部分，头部包含了目标MAC地址和源MAC地址等
信息。
3. 寻址和转发：当一台计算机想要发送数据时，它首先将数据帧发送到与它相连的设备（通常是交换机）。
交换机会读取目标MAC地址并将数据帧转发给适当的设备。
4. 数据传输：数据帧在以太网中传输，通过物理介质（如双绞线或光纤）进行传输。
数据帧以比特的形式在物理介质上传输。
5. 数据接收和解析：设备接收到数据帧后，根据目标MAC地
址进行解析。
如果目标MAC地址与自身的MAC地址匹配，
设备将接受数据帧。
否则，数据帧将会被丢弃。
6. 碰撞检测和重传：在以太网中，多个设备可以同时发送数据。
如果多个设备同时发送数据，可能会发生碰撞。
碰撞检测机制能够检测到碰撞，并触发重传机制来保证数据的可靠传输。
7. 重复过程：以上过程在整个以太网中不断重复，以实现计算机之间的通信。
总结起来，以太网通过硬件设备、数据封装、寻址和转发、数据传输、数据接收和解析等步骤实现计算机之间的通信。
其特点是灵活、易扩展和成本低廉，被广泛应用于局域网环境中。
以太网口自协商(周迪)

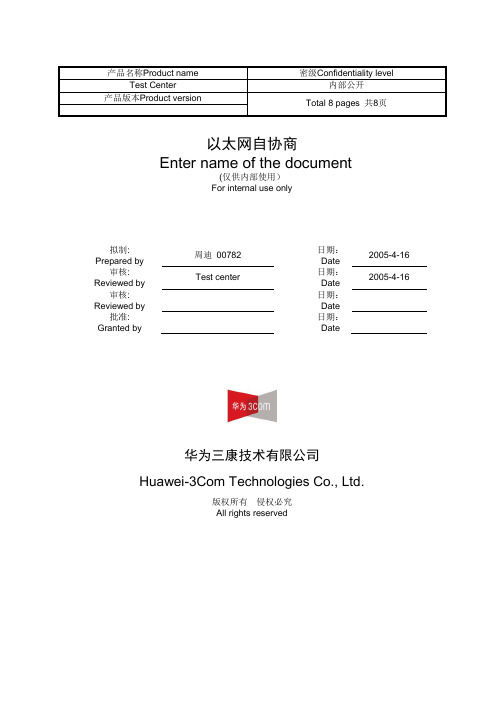

以太网自协商Enter name of the document(仅供内部使用）For internal use only拟制: Prepared by 周迪00782日期：Date2005-4-16审核: Reviewed by Test center日期：Date2005-4-16审核: Reviewed by 日期：Date批准: Granted by日期：Date华为三康技术有限公司Huawei-3Com Technologies Co., Ltd.版权所有侵权必究All rights reserved修订记录Revision record目录Table of Contents1自协商机制介绍 (5)2并行检测机制介绍 (5)3端口自协商工作方式测试 (5)4两个典型案例 (6)图目录Table of Picture以太网自协商关键词Key words：以太网，自协商摘要Abstract：以太网自协商是平时测试、开局时经常碰到的一块内容，不了解的同事经常在这上面浪费时间，今天收集了些这方面的资料，整理出一份小文章，以期对大家有所帮助，有错误之处，请及时帮忙指出，谢谢！缩略语清单List of abbreviations：1自协商机制介绍自协商功能允许一个网络设备能够将自己所支持的工作模式信息传达给网络上的对端，并接受对方可能传递过来的相应信息。
它使用修订过的10BASE-T的整合性测试脉冲序列（link integrity test pulse sequence）来传递信息，自协商功能的基本机制就是将协商信息封装进一连串修改后的“10BASE-T连接测试收发波形”的连接整合性测试脉冲。
这串脉冲被称为快速连接脉冲（FLP）。
每个网络设备必须能够在上电、管理命令发出、或是用户干预时发出此串脉冲。
快速连接脉冲包含一系列连接整合性测试脉冲组成的时钟/数字序列。
将这些数据从中提取出来就可以得到对端设备支持的工作模式，以及一些用于协商握手机制的其他信息。
以太网通信协议
以太网通信协议以太网通信协议是一种在局域网中广泛使用的协议，它定义了数据在网络中的传输方式和规则。
以太网通信协议使用CSMA/CD（载波监听多路访问/碰撞检测）技术，这意味着多台设备可以共享同一条传输介质，但需要遵循一定的规则以避免数据碰撞。
本文将介绍以太网通信协议的基本原理、工作方式和一些相关的概念。
以太网通信协议的基本原理是通过数据帧的传输来实现数据通信。
数据帧是数据传输的基本单位，它包括了目标地址、源地址、数据字段和校验字段等部分。
当一台设备需要向网络中的其他设备发送数据时，它会将数据封装成数据帧并通过网络介质进行传输。
接收方设备会解析数据帧，并根据目标地址来接收数据。
在以太网通信协议中，每个设备都有一个唯一的MAC地址，用于标识设备在网络中的身份。
当设备发送数据时，它会将目标地址设置为接收方设备的MAC地址，这样网络中的其他设备就会忽略这个数据帧。
同时，设备还会设置源地址为自己的MAC地址，以便接收方设备在接收数据后可以知道数据的来源。
以太网通信协议使用CSMA/CD技术来协调多台设备在同一时间内对网络介质的访问。
CSMA/CD技术要求设备在发送数据前先监听网络介质，如果检测到有其他设备正在发送数据，则会等待一段随机的时间后再进行发送，以避免数据碰撞。
如果在发送数据的过程中发生了碰撞，设备会采用退避算法来等待一段时间后再重新发送数据。
除了CSMA/CD技术，以太网通信协议还定义了一些其他的概念和规则，如最大传输单元（MTU）、以太网帧格式、以太网交换机等。
这些概念和规则都是为了保证数据在网络中的可靠传输和高效通信。
总的来说，以太网通信协议是一种简单而高效的局域网通信协议，它通过数据帧的传输和CSMA/CD技术来实现多台设备之间的数据通信。
在实际应用中，以太网通信协议已经成为了局域网中最为常用的通信协议之一，它为我们的网络通信提供了可靠和高效的基础。
端口自协商
端口自协商端口自协商基本原理端口自动协商模式是端口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。
自协商功能允许一个网络设备能够将自己所支持的工作模式信息传达给网络上的对端，并接受对方可能传递过来的相应信息，从而解决双工和10M/100M速率自协商问题。
自协商功能完全由物理层芯片设计实现，因此并不使用专用数据包或带来任何高层协议开销。
自协商功能的基本机制是：每个网络设备在上电、管理命令发出、或是用户干预时发出FLP（快速连接脉冲），协商信息封装在这些FLP序列中。
FLT中包含有时钟/数字序列，将这些数据从中提取出来就可以得到对端设备支持的工作模式，以及一些用于协商握手机制的其他信息。
当一个设备不能对FLP作出有效反应，而仅返回一个NLP（普通连接脉冲）时，它被作为一个10BASE-T兼容设备。
快速链路脉冲FLP和普通链路脉冲NLP都仅使用于非屏蔽双绞线上，而不能应用在光纤媒体。
自动协商的内容主要包括双工模式、运行速率、流控等内容，一旦协商通过，链路两端的设备就锁定在这样一种运行模式下。
1000M以太网也支持自协商，在此从略。
电口和光口自协商主要区别是在OSI 中它们所处的位置不同。
对于电口来说,协商发生在链路信号传输之前；对于光口来说, 自协商机制与PCS 在同一层, 这意味着光口的协商必须先建立链路同步以后才可以进行协商。
PCS （Physical Coding Sub-layer）以太网端口电口工作模式简单介绍1．以太网口的两端工作模式（10M半双工、10M全双工、100M半双工、100M全双工、自协商）必须设置一致。
2.如果一端是固定模式(无论是10M、100M)，另外一端是自协商模式，即便能够协商成功，自协商的那一端也将只能工作在半双工模式。
3.如果一端工作在全双工模式，另外一端工作在半双工模式(包括自协商出来的半双工，也一样处理)，Ping是没有问题的，流量小的时候也没有任何问题，流量达到约15%以上时，就会出现冲突、错包，最终影响了工作性能！4.对于两端工作模式都是自协商，最后协商成的结果是“两端都支持的工作模式中优先级最高的那一类”。
以太网端口协商原理
以太网端口协商原理以太网端口电口工作模式简单介绍：1．以太网口的两端工作模式（10M半双工、10M全双工、100M半双工、100M全双工、自协商）必须设置一致。
2.如果一端是固定模式(无论是10M、100M)，另外一端是自协商模式，即便能够协商成功，自协商的那一端也将只能工作在半双工模式。
3.如果一端工作在全双工模式，另外一端工作在半双工模式(包括自协商出来的半双工，也一样处理)，Ping是没有问题的，流量小的时候也没有任何问题，流量达到约15%以上时，就会出现冲突、错包，最终影响了工作性能！4.对于两端工作模式都是自协商，最后协商成的结果是“两端都支持的工作模式中优先级最高的那一类”。
5. 如果A端自协商，B端设置为100M全双工，A协商为100M半双工后，再强制将B改为10M全双工，A端也会马上向下协商到10M半双工；如果A端自协商，B端设置为10M全双工，A协商为10M半双工后，再强制将B改为100M全双工，会出现协商不成功，连接不上！这个时候，如果插拔一下网线，又会重新协商在100M半双工。
建议以太网口的两端工作模式必须设置一致。
否则，就会出现流量一大速度变慢的问题。
大多数设备以太网口的默认的出厂设置是自协商。
如果两端都是自协商，协商成功了，但网络不通，此时请检查网线是否支持100M。
如果两端都是自协商，协商成功并且运行在全双工，在没有Link Down的前提下，将其中一端“立刻”设置为固定的“10M/100M全双工”，两端仍然能够工作在全双工。
但是，万一将来插拔网线或者其他原因出现重新Link，就会重新协商为“一端全双工&一端半双工”的不稳定连接。
因此，这种情况一定要避免！[b]自协商基本原理[/b]自动协商模式是端口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。
自协商功能允许一个网络设备能够将自己所支持的工作模式信息传达给网络上的对端，并接受对方可能传递过来的相应信息，从而解决双工和10M/100M速率自协商问题。
动态 eth-trunk 的工作原理
动态以太网链路聚合（Dynamic Ethernet Trunking）是一种技术，用于将多个物理以太网接口组合成一个逻辑链路，以提高带宽和冗余性。
动态 eth-trunk 是基于链路聚合控制协议（Link Aggregation Control Protocol，简称LACP）的实现。
下面是动态 eth-trunk 的工作原理：1. 链路聚合组创建：管理员在交换机上创建一个链路聚合组（也称为聚合组或聚合口），并指定使用动态 eth-trunk。
2. LACP协商：交换机通过发送LACP协议帧来与连接的设备进行通信。
LACP协议用于在链路聚合组的成员之间进行协商和管理。
设备可以是交换机、服务器或其他支持LACP的网络设备。
3. 动态链路聚合组成员确定：通过LACP协商过程，交换机和设备之间确定哪些物理接口将成为动态 eth-trunk 的成员。
通常，设备将多个物理接口加入到链路聚合组中。
4. 逻辑链路绑定：确定动态 eth-trunk 的成员后，这些成员的物理链路将被绑定为一个逻辑链路。
逻辑链路在交换机上被视为单个端口，并被分配一个逻辑端口号。
5. 负载均衡：当数据流经过动态 eth-trunk 时，交换机使用一种负载均衡算法将数据流分发到不同的成员接口上。
这样可以实现带宽的有效利用。
6. 冗余性和故障转移：如果动态 eth-trunk 的某个成员接口发生故障或断开连接，LACP协议将检测到这个状态变化，并通知其他设备。
交换机会将该成员从链路聚合组中移除，并将数据流切换到其他正常的成员接口上，以实现故障转移和冗余性。
总体而言，动态 eth-trunk 使用LACP协议协商和管理链路聚合组的成员，实现了多个物理链路的带宽叠加和冗余性。
它提供了高带宽、高可用性和故障恢复能力，从而提升了网络的性能和可靠性。
以太网自动协商
以太网自动协商以太网的自动协商原理和相关的网络测试自动协商是以太网中最受争议概念之一。
它的出现到底是好是坏呢？这要看情况而定了。
在你使用自动协商时，供应、驱动版本和管理员的选择，这些都是需要考虑的方面。
什么是自动协商？802．3标准中的第28条是这样定义自动协商功能的：它允许一个设备向链路远端的设备通告自己所运行的工作方式，并且侦测远端通告的相应的运行方式。
自动协商的目的是给共享一条链路的两台设备提供一种交换信息的方法，并自动配置它们工作在最优能力下。
照字面上来讲，自动协商就是一种在两台设备间达到可能的最大传输速率的方式。
它允许设备用一种方式“讨论”可能的传输速率，然后选择双方可接受的最佳速率。
它们使用叫做快速链路脉冲的FLP交换各自传输能力的通告。
FLP可以让对端知道源端的传输能力是怎样的。
当交换FLP时，两个站点根据以下从高到低的优先级侦测双方共有的最佳方式。
1000BASE-T全双工1000BASE-T100BASE-T2 全双工100BASE-TX 全双工100BASE-T2100BASE-T4100BASE-TX10BASE-T 全双工10BASE-T例如，A和B正在自动协商，并且A具有10/100/1000全半双工的能力，但是B 只有10/100全半双工的能力，这样双方共有的最高链路能力为100，全双工。
一旦双方进行自动协商，链路就会运行在双方能够支持的最佳能力下。
自动协商会产生什么问题？有关自动协商的大多数问题是由于有一方没有工作在自动协商方式。
当一个站点工作在自动协商方式而另一方没有时，只有一方发送快速链路脉冲。
另一方已经设定在特定的速率和双工方式下，这样就不会跟对端进行协商。
他已经被强行设定，就不会再考虑他连接端的工作方式。
由于强行设定的站点不会告诉正在协商的站点自己的速率和单双工方式，自动协商的站点就必须自己决定合适的速率和单双工方式来匹配对端，这叫做平行检测。
协商站点监听从对端过来的链路脉冲能够辨别通信速率。
以太网端口协商原理,以太网自适应原理
[推荐]以太网端口协商原理,以太网自适应原理(2011-07-31 18:21:44)以太网端口电口工作模式简单先容：1．以太网口的两端工作模式（10M半双工、10M全双工、100M半双工、100M全双工、自协商）必须设置一致。
2.假如一端是固定模式(无论是10M、100M)，另外一端是自协商模式，即便能够协商成功，自协商的那一端也将只能工作在半双工模式。
3.假如一端工作在全双工模式，另外一端工作在半双工模式(包括自协商出来的半双工，也一样处理)，Ping是没有题目的，流量小的时候也没有任何题目，流量达到约15%以上时，就会出现冲突、错包，终极影响了工作性能！4.对于两端工作模式都是自协商，最后协商成的结果是“两端都支持的工作模式中优先级最高的那一类”。
5. 假如A端自协商，B端设置为100M全双工，A协商为100M半双工后，再强制将B 改为10M全双工，A端也会马上向下协商到10M半双工；假如A端自协商，B端设置为10M全双工，A协商为10M半双工后，再强制将B改为100M全双工，会出现协商不成功，连接不上！这个时候，假如插拔一下网线，又会重新协商在100M半双工。
建议以太网口的两端工作模式必须设置一致。
否则，就会出现流量一大速度变慢的题目。
大多数设备以太网口的默认的出厂设置是自协商。
假如两端都是自协商，协商成功了，但网络不通，此时请检查网线是否支持100M。
假如两端都是自协商，协商成功并且运行在全双工，在没有Link Down的条件下，将其中一端“立即”设置为固定的“10M/100M全双工”，两端仍然能够工作在全双工。
但是，万一将来插拔网线或者其他原因出现重新Link，就会重新协商为“一端全双工&一端半双工”的不稳定连接。
因此，这种情况一定要避免！请牢记以上五条，现实工作中经常碰到这类故障，尤其是第三条，疏忽了轻易导致判定错误。
自协商基本原理自动协商模式是端口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。
以太网 协议
以太网协议以太网协议。
以太网协议是一种局域网通信协议，它规定了数据在局域网中的传输方式和规则。
以太网协议是计算机网络中最常用的协议之一，它的发展历史可以追溯到上个世纪70年代。
随着技术的发展，以太网协议也不断演进，从最初的10Mbps发展到目前的千兆以太网和万兆以太网，以及未来可能出现的更高速率的以太网。
1. 以太网协议的基本原理。
以太网协议采用CSMA/CD（Carrier Sense Multiple Access with Collision Detection）技术，即载波监听多路访问/冲突检测技术。
在数据传输之前，发送方会先监听信道，如果信道空闲，则开始发送数据；如果多个设备同时发送数据造成冲突，就会进行冲突检测，并根据算法进行重发。
这种方式能够有效地避免数据碰撞，提高了数据传输的效率。
2. 以太网协议的数据帧格式。
以太网协议的数据帧格式包括前导码、目的地址、源地址、长度/类型、数据和校验序列等部分。
前导码用于同步接收方的时钟，目的地址和源地址分别表示数据的接收方和发送方，长度/类型字段表示数据的长度或者类型，数据字段是实际传输的数据内容，校验序列用于检测数据传输过程中是否出现错误。
这种数据帧格式简单而高效，适用于局域网中的数据传输。
3. 以太网协议的速率和介质。
以太网协议最初的速率是10Mbps，后来发展到100Mbps，1Gbps，甚至更高的速率。
不同的速率对应着不同的物理介质，比如10Mbps对应着双绞线，100Mbps 和1Gbps对应着光纤等。
随着技术的进步，以太网协议的速率和介质也在不断更新，以满足日益增长的数据传输需求。
4. 以太网协议的应用。
以太网协议广泛应用于各种场景，比如家庭局域网、企业局域网、数据中心网络等。
在家庭局域网中，以太网协议通常用于连接各种智能设备，比如电脑、手机、智能电视等，实现宽带上网、文件共享、打印等功能。
在企业局域网和数据中心网络中，以太网协议更是扮演着至关重要的角色，支持大规模数据传输和处理。
以太网通讯协议
以太网通讯协议以太网通讯协议是一种在局域网中广泛应用的通讯协议，它定义了在局域网中计算机之间进行通讯的方式和规则。
以太网通讯协议采用CSMA/CD技术，即载波监听多路访问/碰撞检测技术，通过这一技术可以实现多台计算机共享同一条传输介质。
本文将对以太网通讯协议的工作原理、特点和发展进行介绍。
以太网通讯协议的工作原理是通过一种称为帧的数据包来进行通讯。
每个帧包含了目标地址、源地址、数据以及校验和等信息。
当一台计算机要向另一台计算机发送数据时，它首先会监听传输介质，确保没有其他计算机正在发送数据。
然后，它将数据封装成帧，并发送到传输介质上。
接收方计算机会监听传输介质，当它检测到有数据帧时，会进行解析并提取出数据内容。
以太网通讯协议的特点之一是其简单易实现。
以太网使用的CSMA/CD技术能够很好地适应局域网中多台计算机的通讯需求，而且其协议规范也相对简单，易于实现和维护。
此外，以太网还具有较高的传输效率和较低的成本，这使得它成为了广泛应用于局域网中的通讯协议。
随着网络技术的不断发展，以太网通讯协议也在不断演进。
最初的以太网标准是以太网Ⅰ，其传输速率为10Mbps。
随后，以太网Ⅱ标准提出了传输速率为100Mbps的快速以太网，再后来又出现了千兆以太网，其传输速率更是高达1Gbps。
目前，以太网通讯协议的最新标准是千兆以太网，同时还有了更高速的10G、40G和100G以太网标准。
这些新标准的出现，使得以太网通讯协议能够更好地适应高速网络的通讯需求。
总的来说，以太网通讯协议作为一种局域网通讯协议，具有简单易实现、传输效率高、成本低等特点。
随着网络技术的不断发展，以太网通讯协议也在不断演进，逐渐实现了更高的传输速率和更好的性能。
在未来的网络通讯中，以太网通讯协议仍然将扮演着重要的角色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以太网端口协商原理
以太网端口电口工作模式简单介绍：
1．以太网口的两端工作模式（10M半双工、10M全双工、100M半双工、100M全双工、自协商）必须设置一致。
2.如果一端是固定模式(无论是10M、100M)，另外一端是自协商模式，即便能够协商成功，自协商的那一端也将只能工作在半双工模式。
3.如果一端工作在全双工模式，另外一端工作在半双工模式(包括自协商出来的半双工，也一样处理)，Ping是没有问题的，流量小的时候也没有任何问题，流量达到约15%以上时，就会出现冲突、错包，最终影响了工作性能！
4.对于两端工作模式都是自协商，最后协商成的结果是“两端都支持的工作模式中优先级最高的那一类”。
5. 如果A端自协商，B端设置为100M全双工，A协商为100M半双工后，再强制将B改为10M全双工，A端也会马上向下协商到10M半双工；如果A端自协商，B端设置为10M全双工，A协商为10M半双工后，再强制将B改为100M全双工，会出现协商不成功，连接不上！这个时候，如果插拔一下网线，又会重新协商在100M半双工。
建议
以太网口的两端工作模式必须设置一致。
否则，就会出现流量一大速度变慢的问题。
大多数设备以太网口的默认的出厂设置是自协商。
如果两端都是自协商，协商成功了，但网络不通，此时请检查网线是否支持100M。
如果两端都是自协商，协商成功并且运行在全双工，在没有Link Down的前提下，将其中一端“立刻”设置为固定的“10M/100M全双工”，两端仍然能够工作在全双工。
但是，万一将来插拔网线或者其他原因出现重新Link，就会重新协商为“一端全双工&一端半双工”的不稳定连接。
因此，这种情况一定要避免！
自协商基本原理
自动协商模式是端口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。
自协商功能允许一个网络设备能够将自己所支持的工作模式信息传达给网络上的对端，并接受对方可能传递过来的相应信息，从而解决双工和10M/100M速率自协商问题。
自协商功能完全由物理层芯片设计实现，因此并不使用专用数据包或带来任何高层协议开销。
自协商功能的基本机制是：每个网络设备在上电、管理命令发出、或是用户干预时发出FLP（快速连接脉冲），协商信息封装在这些FLP 序列中。
FLT中包含有时钟/数字序列，将这些数据从中提取出来就可以得到对端设备支持的工作模式，以及一些用于协商握手机制的其他信
息。
当一个设备不能对FLP作出有效反应，而仅返回一个NLP（普通连接脉冲）时，它被作为一个10BASE-T兼容设备。
快速链路脉冲FLP和普通链路脉冲NLP都仅使用于非屏蔽双绞线上，而不能应用在光纤媒体。
自动协商的内容主要包括双工模式、运行速率、流控等内容，一旦协商通过，链路两端的设备就锁定在这样一种运行模式下。
1000M以太网也支持自协商，在此从略。
电口和光口自协商主要区别是在OSI 中它们所处的位置不同。
对于电口来说,协商发生在链路信号传输之前；对于光口来说, 自协商机制与PCS在同一层, 这意味着光口的协商必须先建立链路同步以后才可以进行协商。
PCS （Physical Coding Sub-layer）
千兆光口自协商
千兆光口可以工作在强制和自协商两种模式。
802.3规范中千兆光口只支持1000M速率，支持全双工（Full）和半双工（Half）两种双工模式。
自协商和强制最根本的区别就是两者再建立物理链路时发送的码流不同，自协商模式发送的是/C/码，也就是配置（Configuration）码流，而强制模式发送的是/I/码，也就是idle码流。
千兆光口自协商过程:
1.两端都设置为自协商模式
双方互相发送/C/码流，如果连续接收到3个相同的/C/码且接收到的码流和本端工作方式相匹配，则返回给对方一个带有Ack应答的/C/码，对端接收到Ack信息后，认为两者可以互通，设置端口为UP状态
2.一端设置为自协商，一端设置为强制
自协商端发送/C/码流，强制端发送/I/码流，强制端无法给对端提供本端的协商信息，也无法给对端返回Ack应答，故自协商端DOWN。
但是强制端本身可以识别/C/码，认为对端是与自己相匹配的端口，所以直接设置本端端口为UP状态
3.两端均设置为强制模式
双方互相发送/I/码流，一端接收到/I/码流后，认为对端是与自己相匹配的端口，直接设置本端端口为UP状态。
