串口基本常识
串口通信的原理
串口通信的原理1. 什么是串口通信串口通信是计算机与外部设备之间进行数据传输的一种方式。
它通过串行传输数据，即一位接着一位地传输，与并行传输相对。
串口通信常用于连接计算机与外围设备，如打印机、调制解调器、传感器等。
2. 串口通信的基本原理串口通信的基本原理是通过发送和接收数据来实现信息的交流。
串口通信需要两个主要的组件：发送端和接收端。
发送端将要发送的数据转换为电信号，通过串口线传输给接收端，接收端将接收到的电信号转换为数据。
串口通信的基本原理包括以下几个方面：2.1 串口线串口通信使用的是串口线（Serial Cable），它是一根将发送端和接收端连接起来的线缆。
串口线中包含多个引脚，其中最常用的是发送引脚（TX）和接收引脚（RX），它们分别用于发送和接收数据。
2.2 串口通信协议串口通信需要使用一种协议来规定数据的传输格式和规则。
常见的串口通信协议有RS-232、RS-485等。
这些协议规定了数据的位数、校验方式、波特率等参数。
发送端和接收端必须使用相同的协议才能正常进行通信。
2.3 数据帧数据在串口通信中以数据帧的形式进行传输。
数据帧包括起始位、数据位、校验位和停止位等组成部分。
起始位用于标识数据帧的开始，停止位用于标识数据帧的结束，数据位用于存放传输的数据，校验位用于检测数据的正确性。
2.4 波特率波特率（Baud Rate）是衡量串口通信速度的单位，表示每秒传输的位数。
波特率越高，传输速度越快。
发送端和接收端必须使用相同的波特率才能正常进行通信。
3. 串口通信的工作流程串口通信的工作流程包括以下几个步骤：3.1 配置串口参数在进行串口通信之前，需要配置串口的参数，包括波特率、数据位、停止位、校验位等。
发送端和接收端必须使用相同的参数才能正常进行通信。
3.2 发送数据发送端将要发送的数据转换为电信号，通过串口线发送给接收端。
发送数据时，需要按照数据帧的格式进行封装，包括起始位、数据位、校验位和停止位。
串口通信的基本知识
串口通信的基本知识本文介绍了串口通讯的基本概念、数据格式、通讯方式、典型的串口通讯标准等内容。
串口通讯，RS232,RS485，停止位，奇校验，偶校验1 串口通讯串口通讯(Serial Communication)，是指外设和计算机间，通过数据信号线、地线等，按位进行传输数据的一种通讯方式。
串口是一种接口标准，它规定了接口的电气标准，没有规定接口插件电缆以及使用的协议。
2 串口通讯的数据格式一个字符一个字符地传输，每个字符一位一位地传输，并且传输一个字符时，总是以“起始位”开始，以“停止位”结束，字符之间没有固定的时间间隔要求。
每一个字符的前面都有一位起始位(低电平)，字符本身由7位数据位组成，接着字符后面是一位校验位(检验位可以是奇校验、偶校验或无校验位)，最后是一位或一位半或二位停止位，停止位后面是不定长的空闲位，停止位和空闲位都规定为高电平。
实际传输时每一位的信号宽度与波特率有关，波特率越高，宽度越小，在进行传输之前，双方一定要使用同一个波特率设置。
3 通讯方式单工模式（Simplex Communication）的数据传输是单向的。
通信双方中，一方固定为发送端，一方则固定为接收端。
信息只能沿一个方向传输，使用一根传输线。
半双工模式（Half Duplex）通信使用同一根传输线，既可以发送数据又可以接收数据，但不能同时进行发送和接收。
数据传输允许数据在两个方向上传输，但是，在任何时刻只能由其中的一方发送数据，另一方接收数据。
因此半双工模式既可以使用一条数据线，也可以使用两条数据线。
半双工通信中每端需有一个收发切换电子开关，通过切换来决定数据向哪个方向传输。
因为有切换，所以会产生时间延迟，信息传输效率低些。
全双工模式（Full Duplex）通信允许数据同时在两个方向上传输。
因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。
在全双工模式中，每一端都有发送器和接收器，有两条传输线，信息传输效率高。
串口的工作原理
串口的工作原理
串口是用于数据传输的通信接口，它通过传递一个字节序列来完成数据的发送和接收。
串口的工作原理主要包括以下几个方面：
1. 传输格式：串口通信采用串行传输方式，即按照比特顺序逐个传输数据位。
常见的传输格式有起始位、数据位、奇偶校验位和停止位组成。
起始位用于同步接收端和发送端的时钟信号，数据位用于传递实际的数据，奇偶校验位用于检测传输过程中发生的位错误，停止位用于表示数据传输结束。
通过这些格式要求可以保证数据的正确传输和接收。
2. 波特率：串口通信采用一种称为波特率（Baud Rate）的指
标来衡量数据传输速率，即每秒传输的比特数。
常见的波特率有9600 bps、115200 bps等。
发送和接收端在通信之前必须事
先约定一个相同的波特率。
3. 缓冲区：串口通信中，发送和接收的数据通过缓冲区进行中转。
发送端将待发送的数据存储在发送缓冲区中，然后根据波特率逐个比特进行数据的发送。
接收端会不断读取接收缓冲区中的数据，然后进行后续的处理。
4. 握手协议：为了保证数据的可靠传输，串口通信中还有一些握手协议，如RTS/CTS（请求发送/清除发送）和DTR/DSR （数据终端就绪/数据设备就绪）。
通过这些握手信号，发送
端和接收端可以进行数据发送的控制和同步。
5. 数据传输协议：串口通信中的数据传输可以采用不同的协议，如RS-232、RS-485等。
这些协议规定了数据传输的电气特性、物理接口和通信规范。
总之，串口通过比特连续传输实现数据的发送和接收，通过传输格式、波特率、缓冲区、握手协议和数据传输协议等机制保证数据的可靠传输和接收。
9串口定义

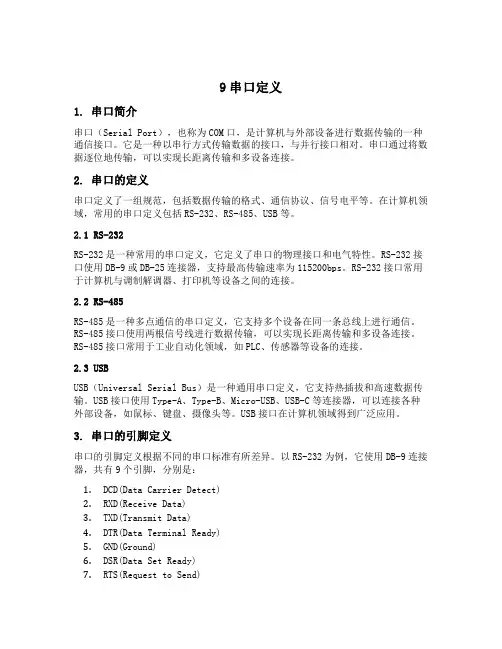

9串口定义1. 串口简介串口（Serial Port），也称为COM口，是计算机与外部设备进行数据传输的一种通信接口。
它是一种以串行方式传输数据的接口，与并行接口相对。
串口通过将数据逐位地传输，可以实现长距离传输和多设备连接。
2. 串口的定义串口定义了一组规范，包括数据传输的格式、通信协议、信号电平等。
在计算机领域，常用的串口定义包括RS-232、RS-485、USB等。
2.1 RS-232RS-232是一种常用的串口定义，它定义了串口的物理接口和电气特性。
RS-232接口使用DB-9或DB-25连接器，支持最高传输速率为115200bps。
RS-232接口常用于计算机与调制解调器、打印机等设备之间的连接。
2.2 RS-485RS-485是一种多点通信的串口定义，它支持多个设备在同一条总线上进行通信。
RS-485接口使用两根信号线进行数据传输，可以实现长距离传输和多设备连接。
RS-485接口常用于工业自动化领域，如PLC、传感器等设备的连接。
2.3 USBUSB（Universal Serial Bus）是一种通用串口定义，它支持热插拔和高速数据传输。
USB接口使用Type-A、Type-B、Micro-USB、USB-C等连接器，可以连接各种外部设备，如鼠标、键盘、摄像头等。
USB接口在计算机领域得到广泛应用。
3. 串口的引脚定义串口的引脚定义根据不同的串口标准有所差异。
以RS-232为例，它使用DB-9连接器，共有9个引脚，分别是：1.DCD(Data Carrier Detect)2.RXD(Receive Data)3.TXD(Transmit Data)4.DTR(Data Terminal Ready)5.GND(Ground)6.DSR(Data Set Ready)7.RTS(Request to Send)8.CTS(Clear to Send)9.RI(Ring Indicator)4. 串口的数据传输格式串口的数据传输格式包括数据位、停止位、校验位等。
串口通讯原理
串口通讯原理串口通讯是一种常见的数据传输方式，它通过串行传输数据，将数据一位一位地发送和接收。
串口通讯常用于计算机与外部设备之间的数据传输，例如打印机、调制解调器、传感器等。
本文将介绍串口通讯的原理和工作方式。
一、串口通讯的基本原理串口通讯使用两根信号线进行数据传输，分别是发送线（TX）和接收线（RX）。
发送线用于将数据从发送端发送到接收端，接收线则用于将数据从接收端传输到发送端。
这两根信号线通过一对电缆连接在一起。
在串口通讯中，数据是按照一定的格式进行传输的。
常见的格式包括起始位、数据位、校验位和停止位。
起始位用于标识数据传输的开始，数据位用于传输实际的数据，校验位用于检测数据传输的准确性，停止位用于标译数据传输的结束。
二、串口通讯的工作方式串口通讯的工作方式可以分为同步和异步两种。
同步传输是指发送端和接收端的时钟信号保持同步，数据按照时钟信号的边沿进行传输。
异步传输则是指发送端和接收端的时钟信号不同步，数据通过起始位和停止位进行同步。
在同步传输中，发送端和接收端需要事先约定好时钟信号的频率和相位，以确保数据的准确传输。
而在异步传输中，发送端和接收端只需要约定好数据的格式，不需要同步时钟信号，因此更加灵活。
三、串口通讯的优缺点串口通讯具有以下优点：1. 简单易用：串口通讯的硬件接口简单，使用方便。
2. 跨平台性：串口通讯可以在不同的操作系统和设备之间进行数据传输。
3. 可靠性高：串口通讯的传输稳定可靠，不容易出错。
然而，串口通讯也存在一些缺点：1. 传输速率较低：串口通讯的传输速率相对较低，无法满足高速数据传输的需求。
2. 连接距离有限：串口通讯的连接距离较短，一般不超过几十米。
3. 线路复杂：串口通讯需要使用专用的串口线缆，线路较为复杂。
四、串口通讯的应用领域串口通讯广泛应用于各个领域，包括工业自动化、通信设备、医疗设备等。
例如，在工业自动化领域，串口通讯常用于PLC（可编程逻辑控制器）和外部设备之间的数据传输；在通信设备领域，串口通讯常用于调制解调器和计算机之间的数据传输。
一文看懂RS232、RS485、RS422、RJ45接口的区别和各自的应用
一文看懂RS232、RS485、RS422、RJ45接口的区别和各自的应用这三种通讯端口都是串口，在以下几个方面有区别：a.通讯距离RS232口最大通讯距离是15米，而RS422/485最大通讯距离是1200米。
b.所连接设备个RS232只能连接一个设备，而RS485可以连接多个设备。
c.端口的定义RS232是标准接口，为D形9针头，所连接设备的接口的信号定义是一样的，其信号定义如下：RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。
RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。
所以RS-232适合本地设备之间的通信。
RS-422与RS-485串行接口标准：RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，在早期PC通信中比较常见,RS-422的最大传输距离为4000英尺，最大传输速率为10Mb/sRS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。
平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。
只有在很短的距离下才能获得最高速率传输。
一般100米长双绞线最大传输速率仅为1Mb/s。
这些异步串行通讯接口都应用于计算机测控系统中，RS232C 是美国电子工业协会正式布的串行总线标准，也是目前最常用的串行接口标准，用于实现计算机与计算机之间、计算机与外设之间的数据通讯。
RS232C串行接口总线适用于：设备之间的通讯距离不大于15米，传输速率最大为20kB/s。
一个完整的RS232C接口有22根线，采用标准的25芯插头座。
串口通信模块的信息和使用
串口通信模块的信息和使用一、串口通信模块的基本信息1.主要功能：串口通信模块主要用于实现串行数据的传输和接收。
它能将并行数据转为串行数据进行传输，并将接收到的串行数据再转为并行数据。
可通过串口控制器来控制通信的波特率、数据位、停止位和奇偶校验位等参数。
2.常见串口接口：如RS-232、RS-485、TTL等。
RS-232是最为常见的串口接口，一般用于个人电脑和外设的连接。
RS-485是用于多点通信的串口接口，可同时连接多个设备。
TTL串口是指以逻辑电平为3.3V或5V的串口接口，一般用于单片机和其他外设的连接。
3.通信原理：串口通信模块通过串口控制器来实现数据的传输和接收。
发送端将并行数据转为串行数据，并通过串口线将数据发送给接收端。
接收端接收到数据后，通过串口控制器将串行数据转为并行数据。
二、串口通信模块的使用1.硬件连接：首先，需要将串口通信模块连接到设备的串口接口上。
通常需要使用串口线将模块的发送引脚连接到设备的接收引脚，同时将模块的接收引脚连接到设备的发送引脚。
还需要连接好地线，以提供电路的共地参考。
3.编程实现：使用串口通信模块时，需要编写相应的程序来实现数据的传输和接收。
对于发送数据，可以通过向串口控制器的发送寄存器写入需要发送的数据。
对于接收数据，可以通过读取串口控制器的接收寄存器来获取接收到的数据。
4.错误处理：在使用串口通信模块时，可能会出现一些错误情况，如数据丢失、通信超时等。
为了确保数据的可靠传输，需要进行相应的错误处理，如重新发送数据、增加数据校验等。
5.调试工具：在开发和调试串口通信模块时，可以使用串口调试工具来进行测试和调试。
串口调试工具可以显示串口发送和接收的数据，并提供相应的调试功能，如发送数据、接收数据、改变通信参数等。
6.其他功能：除了基本的数据传输和接收，串口通信模块还可以实现其他功能，如流控制、中断处理等。
流控制可以通过软件或硬件的方式来实现，用于控制数据的传输速率。
计算机与设备之间的的交流，串口通讯接口RS232、RS485、RS485详解！
计算机与设备之间的的交流，串口通讯接口RS232、RS485、RS485详解！RS232、RS485和RS422基础知识一、RS232基础知识计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。
由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。
在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
RS-232-C是美国电子工业协会EIA （Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数，代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。
它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
1、电气特性EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定。
在TxD和RxD上：逻辑1(MARK)=-3V～-15V ，逻辑0(SPACE)=+3～＋15V 在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）＝+3V～+15V信号无效（断开，OFF状态，负电压)=-3V～-15V根据设备供电电源的不同，+-5、+-10、+-12和+-15这样的电平都是可能的。
2、连接器的机械特性由于RS-232C并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的连接器，其引脚的定义也各不相同。
最近，8管脚的RJ-45型连接器变得越来越普遍，尽管它的管脚分配相差很大。
串口的概念
串口的概念串口（Serial Port）是一种计算机外部设备与计算机通信的接口，也可以称为串行接口或COM口。
串口是一种创建数据通信连接的接口，其特点是一次只能传输一个位元（bit）。
与之相对的是并行接口，可以同时传输多个位元。
串口主要用于计算机与外部设备之间的数据传输，可以连接各种设备，如打印机、调制解调器、终端等。
串口通信是一种逐位地进行数据传输的通信方式。
数据在串口中经过一系列的电气信号转换和协议处理后，可以在计算机和外部设备之间进行可靠的数据传输。
串口通信可以用于传输文本数据、图像数据、音频数据等各种类型的数据。
串口通信一般使用异步传输方式，即数据的发送和接收是不同步进行的。
发送端根据波特率（Baud rate）将数据转化为连续的电气信号，接收端通过检测电气信号的变化来还原数据。
波特率是指每秒钟传输的位元数量，常见的波特率有9600bps、115200bps等。
串口通信的传输速率相对较慢，但它具有以下几个优点：1. 简单：串口通信的接口较为简单，只需几根信号线即可实现数据传输。
2. 稳定：串口通信的电气信号转换较为稳定，不易受干扰。
3. 距离远：串口通信的传输距离较远，最远可达数百米。
4. 兼容性强：串口通信是一种标准接口，可以连接各种不同的设备。
串口通信的物理接口一般是DB9（9针）或DB25（25针）的D型插座，其中规定的引脚分为信号引脚和电源引脚。
常用的信号引脚有接地线、数据线（发送线和接收线）、流量控制线等。
电源引脚一般是供电使用。
在计算机中，串口通常使用RS-232C协议进行数据传输。
该协议规定了数据的电气特性（如电压范围）和数据帧的格式（如起始位、数据位、停止位等）。
除了RS-232C协议，还有一些其他的串口通信协议，如RS-422、RS-485等，它们具有不同的电气特性和传输距离。
在实际应用中，串口通信被广泛使用。
例如，打印机和计算机之间的数据传输就是通过串口进行的。
此外，一些传感器、控制器等外部设备也可以通过串口与计算机进行通信，以实现数据的采集和控制。
串口基本知识
串口基本知识一、什么是串口通讯？举个例子，人与人之间的沟通可通过书面文件，语音或视频来交换信息。
那么设备和计算机之间用来交换信息的桥梁是什么呢？那就是串口通讯。
串口通信是以串行数字二进制形式用不同方法交换数据的方式。
二、传输模式的分类传输模式可分为单工，半双工和全双工。
每种传输模式都有一个源（也称为发送器）和目的地（也称为接收器）。
在单工模式下，只有一个客户端（发送方或接收方一次处于活动状态）。
如果发送者发送，接收者只能接收。
例如：无线电和电视传输。
在半双工模式下，发送方和接收方都是活动的但不是一次，即如果发送方发送，接收方可以接收但不能发送。
比如互联网，如果客户端（电脑）发送网页请求，则Web服务器处理该应用程序并发回该信息。
在全双工模式下，发送方和接收方都可以同时发送和接收。
最常用的就是智能手机。
三、串行和并行通信之间的区别串行通信一次只发送一位，需要更少的I/ O线。
因此，占用更少的空间并且更能抵抗串扰。
串行通信的主要优点是整个嵌入式系统的成本变得便宜并且可以长距离传输信息。
串行传输用于DCE（数据通信设备）设备，如调制解调器。
并行通信一次发送一块数据（8，16或32位）。
因此，每个数据位都需要一个单独的物理I/ O线。
并行通信的优点是速度快，缺点是用了更多的I/O线。
并行传输用于PC（个人计算机），用于互连CPU （中央处理单元），RAM（随机存取存储器），调制解调器，音频，视频和网络硬件。
四、同步串行接口和异步串行接口为了有效地处理串行设备，时钟是主要来源。
每个串行设备的时钟信号不同，它分为同步协议和异步协议。
①同步串行接口同步串行接口上的所有设备都使用单CPU总线来共享时钟和数据，数据传输更快。
优点是波特率不会失配。
此外，接口组件需要更少的I / O线。
例如I2C，SPI和CAN等。
I2C协议I2C（内部集成电路）是一种双线双向协议，用于在同一总线上的不同设备之间交换数据。
I2c使用7位或10位地址，允许最多连接1024个设备。
