帷幕灌浆施工方法
帷幕灌浆施工技术方案
帷幕灌浆施工技术方案1.帷幕灌浆方法帷幕灌浆方法为自下而上循环灌浆法, 分段长度5m。
灌浆压力Ⅰ序孔起始为0.3Mpa, 向下每增加1m压力增加0.05Mpa, Ⅱ序孔灌浆压力为Ⅰ序孔的1.15倍, Ⅲ序孔灌浆压力为Ⅰ序孔的1.3倍。
灌浆材料采用纯水泥灌浆灌注, 水泥标号不低于425号, 水灰比为5：1、3：1、2：1、1：1、0.8：1、0.6：1、0.5：1七个比级, 开浆水灰比为5：1。
2帷幕灌浆施工工艺和施工步骤2.1施工工艺帷幕灌浆的施工工艺流程为: 钻孔定位→钻孔→洗孔→压水→制浆→灌浆→封孔→检查。
2.2灌浆施工步骤2.2.1钻孔定位根据施工图纸灌浆孔位置在灌浆轴线上进行测量定位并统一编号。
2.2.2钻孔钻孔内容包括先导孔、灌浆孔、检查孔的钻孔。
钻孔钻进采用地质钻机。
钻孔过程中采用清水钻进。
孔口下套管, 开孔孔径ф89mm, 终孔孔径ф60mm。
施工中严格的按照分序逐渐加密的原则进行施工, 先钻先导孔和Ⅰ序孔, 再钻Ⅱ序孔, 最后钻Ⅲ序孔。
先导孔钻取岩芯, 按取芯次序统一编号, 填牌装箱, 并绘制钻孔柱状图和进行岩芯描述。
钻孔结束会同监理工程师进行检查验收, 检查合格并经监理工程师签认后, 方可进行下一道工序。
钻孔工作在灌浆施工中占有极其重要的作用, 它的成功与否直接影响灌浆施工的成败。
因此对每个孔的钻孔都要认真对待, 从钻机安放、孔序、孔位、孔深、孔斜等方面严格控制, 减少钻孔事故的发生, 具体保证措施如下:（1）钻机安放: 钻机安放必须牢固平稳, 底座要用长方木铺设, 水平仪找平；钻孔前埋设孔口管。
（2）孔序: 严格的按照分序逐渐加密的原则进行施工。
（3）孔位: 灌浆孔的开孔孔位与设计位置的偏差不得大于10cm, 因故变更孔位时, 应征得设计同意。
实际孔位应有记录。
（4）孔深: 帷幕灌浆孔的孔深必须满足设计要求。
（5）孔斜：孔斜对灌浆质量至关重要, 为此, 钻孔前必须对钻杆进行垂直度检查, 保证钻杆顺直, 钻进过程中钻机操作必须轻压慢钻, 确保钻孔垂直。
帷幕灌浆工程施工(3篇)
第1篇一、工程概况帷幕灌浆工程通常用于大坝、溢洪道、隧洞等水工建筑物，其目的是为了提高建筑物的防渗性能和整体稳定性。
施工前，需对工程进行详细勘察，了解地质条件、水文状况、建筑物结构等，为后续施工提供依据。
二、施工准备1. 技术准备：熟悉工程设计图纸，掌握帷幕灌浆施工技术规范，对施工人员进行技术培训。
2. 施工机械选择及准备：根据工程规模和地质条件，选择合适的钻机、灌浆泵、搅拌机等设备，并进行检查、维护。
3. 水电计划：根据工程进度，制定水电供应计划，确保施工过程中水电供应稳定。
4. 物资、资金准备工作：提前准备水泥、砂石、钢筋等原材料，确保施工过程中材料供应充足。
5. 组织施工队伍：成立专业施工队伍，明确各岗位职责，确保施工质量。
三、施工部署1. 施工组织与管理：建立健全施工组织机构，明确各岗位职责，确保施工进度和质量。
2. 计划目标：制定合理的施工计划，明确施工目标，确保工程按期完成。
3. 灌浆施工顺序：根据工程设计要求，按照自上而下的顺序进行灌浆施工。
4. 场地布置：合理布置施工场地，确保施工顺利进行。
5. 施工管理系统图：绘制施工管理系统图，明确施工流程、各工序之间的衔接关系。
6. 主要管理人员职责：明确各管理人员职责，确保施工过程有序进行。
四、主要施工方法1. 施工测量：准确测量钻孔位置、深度、角度等参数，确保施工精度。
2. 钻孔编号：对钻孔进行编号，便于施工管理和资料整理。
3. 钻孔分序：根据地质条件，将钻孔分为先导孔、检查孔、灌浆孔等，确保施工质量。
4. 放线：按照设计要求，进行钻孔放线，确保钻孔位置准确。
5. 打先导孔：先导孔用于检测地质条件，为后续施工提供依据。
6. 灌浆系统：建立灌浆系统，包括钻孔、灌浆管、灌浆泵等，确保灌浆过程顺利进行。
五、施工质量控制1. 水泥浆液制备：严格按照设计要求，制备符合质量标准的水泥浆液。
2. 灌浆压力控制：根据地质条件和灌浆深度，合理控制灌浆压力，确保灌浆效果。

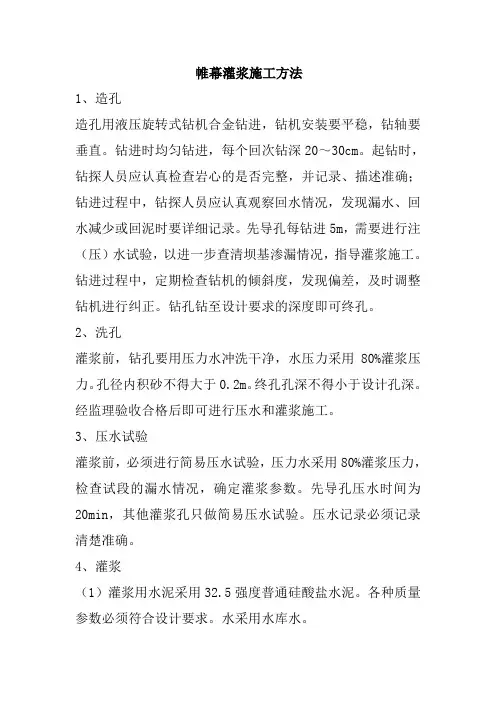

帷幕灌浆施工方法
帷幕灌浆施工方法1、造孔造孔用液压旋转式钻机合金钻进，钻机安装要平稳，钻轴要垂直。
钻进时均匀钻进，每个回次钻深20～30cm。
起钻时，钻探人员应认真检查岩心的是否完整，并记录、描述准确；钻进过程中，钻探人员应认真观察回水情况，发现漏水、回水减少或回泥时要详细记录。
先导孔每钻进5m，需要进行注（压）水试验，以进一步查清坝基渗漏情况，指导灌浆施工。
钻进过程中，定期检查钻机的倾斜度，发现偏差，及时调整钻机进行纠正。
钻孔钻至设计要求的深度即可终孔。
2、洗孔灌浆前，钻孔要用压力水冲洗干净，水压力采用80%灌浆压力。
孔径内积砂不得大于0.2m。
终孔孔深不得小于设计孔深。
经监理验收合格后即可进行压水和灌浆施工。
3、压水试验灌浆前，必须进行简易压水试验，压力水采用80%灌浆压力，检查试段的漏水情况，确定灌浆参数。
先导孔压水时间为20min，其他灌浆孔只做简易压水试验。
压水记录必须记录清楚准确。
4、灌浆（1）灌浆用水泥采用32.5强度普通硅酸盐水泥。
各种质量参数必须符合设计要求。
水采用水库水。
（2）浆液采用集中式配制，浆液的浓度视孔段的漏水率确定。
开灌水灰比可采用5：1。
质检员定期对浆液进行检查，确保浆液符合设计要求。
变浆时一般从稀到浓顺序变浆。
吸浆量大时，可越级变浆。
浆液变换按规范要求进行。
灌大漏时，适当掺入砂、粉煤灰和水玻璃等掺合料。
（3）灌浆压力采用0.5～0.8Mpa；压力表必须使用经检验合格的产品，压力控制采用孔口回浆阀控制。
灌浆段长一般5～6m，施工时可根据具体情况适当增减，但最长不得超过10m。
（4）采用“从下往上”灌注法时，不用待凝，可连续进行上下段灌注。
采用“自上而下”灌注法时，需待凝24小时后，方可进行下一段施工；采用“自上而下”灌注法时，特别注意上下两段间的段长相互交叉，避免漏灌。
（5）本工程为岩石层，基岩灌浆时，采用水泥浆灌注。
开灌水灰比采用2：1。
灌浆压力采用0.5～0.8Mpa，灌浆前期以低压灌注为主，以确保基岩面灌饱灌实。
帷幕灌浆施工方案
帷幕灌浆施工方案1. 灌浆试验在开始帷幕灌浆正式施工前，我方进行了灌浆实验以确定灌浆的各项参数。
首先根据技术要求经监理同意在大坝右肩部位设5个灌浆孔，分二序施工，基岩灌浆实验孔分二序施工，具体孔序参照施工孔位图，孔深、孔位均依照施工图实施。
详细工艺流程为：钻孔定位→钻坝体→下入套管→第一段基（2M）岩钻进→第一段压水试验及灌浆→待凝24小时→第二段（5M）基岩钻进→第二段压水试验及灌浆…→末段（不超过7m）压水试验及灌浆→测斜→基岩段封孔→起拔套管→投粘土球逐层捣实封孔。
帷幕灌浆钻具为带沉淀管的岩芯管，末端安装金刚石扩孔器及钻头。
为便于计算孔深，钻杆选用定长的2.5m、1.25m两种型号。
下入钻杆时丝扣涂抹黄油便于拧卸。
造孔以91mm 合金钻头钻进至基岩面，再干钻入基岩50cm，下入φ89mm壁厚5mm浆过程中监测岩层在压力作用下的变形，另外压水试验及灌浆过程分级升压，详细测记在各个压力下的透水率及吸浆率，从而确定了最终灌浆压力。
在坝体灌浆试验中，利用逐级升压试验确定了大坝劈裂压力，通过进行浆液试验，确定了最佳灌浆配合比，并根据试验施工过程，确定了最佳施工方法。
试验结束后，技术人员根据施工记录详细准确地整理了资料，从透水率随孔序递减曲线分析，透水率随孔序递减明显，符合灌浆规律；从灌浆检查孔压水试验结果来看，检查孔各段透水率均降低到3Lu以下，完全满足设计要求，灌浆试验是非常成功的，其确定了灌浆工程施工参数，为灌浆质量提供了前提条件。
2. 基岩灌浆根据灌浆实验结果所确定的参数，我方严格按照技术要求进行了帷幕灌浆施工，详细工艺流程为：钻孔定位→钻坝体→下入套管→基岩全孔钻进→测斜→末段（不超过7m）压水试验及灌浆→自下而上第二段（5M）压水试验及灌浆→自下而上第三段…→接触段(2m)压水试验及灌浆→基岩段封孔→起拔套管→坝体段封孔。
a ) 钻孔我方采用了坝体钻进时泥浆固壁钻进，钻进至基岩后下套管再改为清水钻进，从而避免了冲洗液破坏心墙，对于检查孔、先导孔有取芯要求的灌浆孔，我方采用双管金刚石钻具或绳索取芯钻进，从而达到80%以上的取芯率。
帷幕灌浆专项施工方案
帷幕灌浆专项施工方案1. 引言帷幕灌浆是一种常用于加固土壤和岩石的施工方法，能有效地提高地基和基础的承载能力。
本文档旨在介绍帷幕灌浆的施工方案，包括施工准备、工艺流程、材料和设备要求以及质量控制等内容。
2. 施工准备在进行帷幕灌浆施工之前，需要进行以下准备工作：•制定详细的施工方案，包括帷幕灌浆的位置、尺寸和深度等参数。
•准备所需的材料，包括水泥、石灰、沙子、水和添加剂等。
•确定施工人员的数量和技术要求。
•确保施工现场的清洁和安全。
3. 工艺流程帷幕灌浆的施工流程如下：步骤一：孔洞钻探根据设计要求，在施工现场进行孔洞钻探，确定帷幕灌浆的位置和深度。
钻孔的直径和间距应符合设计要求，并保持孔洞的垂直度。
步骤二：洞内清洁使用高压气枪或水冲洗等方法清理钻孔内的杂质和泥浆，并确保洞内干燥清洁。
步骤三：灌浆材料的配置根据设计要求，配制适量的灌浆材料。
通常，使用水泥、石灰、沙子和水按一定比例混合制备灌浆料，可根据需要添加适量的添加剂来改善材料的流动性和黏结性能。
步骤四：灌浆施工根据设计要求和施工方案，在钻孔中逐段进行帷幕灌浆施工。
将预先配制好的灌浆料注入钻孔中，注意控制注浆流量和压力，保证灌浆料均匀填充孔洞。
步骤五：固化和硬化等待灌浆料固化和硬化，通常需要数天时间。
在此期间，需要进行养护措施，如保持灌浆体湿润，避免外界干扰和冲洗。
4. 材料和设备要求进行帷幕灌浆施工所需的材料和设备如下：•灌浆料：水泥、石灰、沙子、水和添加剂等。
•灌浆设备：注浆泵、混凝土搅拌机、高压气枪或水冲洗工具等。
•钻探设备：钻机、钻头、孔洞清理工具等。
•安全设备：安全帽、安全鞋、手套、护目镜等。
5. 质量控制为了确保帷幕灌浆施工的质量，需要进行以下质量控制措施：•对灌浆材料进行检测，确保其符合设计和规范要求。
•对钻孔的位置、直径和深度进行精确测量，确保施工的准确性。
•对施工过程中的灌浆流量、压力和时间等参数进行监测和记录。
•对固化和硬化后的灌浆体进行抽样检测和实验室测试，评估其强度和质量。
帷幕灌浆施工方法
帷幕灌浆施工方法一、施工程序A灌浆按照分排分序加密，先下游排，后上游排的原则施工。
各排帷幕灌浆施工顺序：抬动观测仪安装→先导孔→ⅠⅡⅢ序孔→检查孔→封孔检查；B单孔施工程序孔位放样→校正钻机→分段钻孔作业→分段灌浆→跟踪测斜→终孔验收→封孔C单孔段钻灌工艺：单孔采用自上而下灌浆法，钻孔（段）→冲洗→阻塞→洗缝→压水→灌浆→下段钻孔二、施工方法A钻孔：钻孔放样和放线见10.4.2，开孔偏差小于10cm，见10.4.1。
采用XY-2型地质钻机金刚石钻头或合金钻头钻孔；角度尺校正钻机的水平度和立轴的垂直度。
KXP-1型地质测斜仪分段全孔跟踪测斜，确保钻孔底偏差值符合设计或监理人要求B灌浆段长：帷幕灌浆采用孔内分段阻塞、，自上而下，循环灌浆法。
各孔基岩段小于6.0m时，可以全孔一次灌浆；大于6.0m时采用自上而下分段阻塞、孔内循环灌浆法，段长一般为5m，最长不大于10m；接触段段长不大于2.0m。
灌浆栓塞塞在已灌段段底0.5m以上，孔口无涌水的孔段，灌浆结束后不待凝。
接触段灌浆结束后待凝24小时方可进行下一段施工。
在断层、破碎带等地质条件复杂地区宜待凝，待凝时间根据地质条件和工程要求确定。
C孔段冲洗及裂隙冲洗钻孔冲洗：所有孔段均进行钻孔冲洗，采用单孔段大流量水从孔底向外冲洗法，回水澄清后再延续10分钟结束。
裂隙冲洗：根据地质情况结合现场生产性灌浆试验成果和监理工程师的指示，采用压水冲洗、压力脉动冲洗或风水联合冲洗。
裂隙冲洗冲洗至回水澄清后10min结束，且总的时间要求不少于30min，孔底残留不超过20cm。
D压水试验：压水试验在裂隙冲洗后进行，根据监理人指示，采用“简易压水”、“单点法”及“五点法”进行压水试验。
采用自上而下分段卡塞进行，先导孔和灌浆孔为单点法压水，检查孔采用五点法。
压入流量稳定标准：在稳定的压力下，每3～5min测读一次压入流量，连续四次读数中最大值与最小值之差小于最终值的10%，或最大值与最小值之差小于1.0L/min时，本阶段试验即可结束，取最终值作为计算值。
帷幕灌浆施工方法
帷幕灌浆施工方法帷幕灌浆施工方法一、帷幕灌浆主要施工方法：1.钻孔与测斜：采用小口径地质回转钻机，金钢石钻头钻孔，开孔前用“两点法”地锚固定，用角度尺和地质罗盘校正钻机立轴。
第1段灌浆结束后进行孔口管埋设，埋入基岩深度2m，孔口管采用73mm的无缝钢管。
钻孔测斜选用KXP-Ⅰ型测斜仪，一般每10m测1次。
2.钻孔冲洗与简易压水：采用高压水脉动冲洗，冲洗时间不少于30min，回清水10min。
灌浆前均进行简易压水试验，压水压力1.0MPa。
3.制浆与检测：采用集中制浆，分部位供浆，浆液经3台湿磨机串联磨制后送入搅拌桶，外加剂为UNF-5型高效减水剂，掺量7%。
浆液浓度采用标准漏斗粘度计检测，要求漏斗粘度小于30s；细度主要采用沉降法，用激光粒度仪校核，要求每10t水泥检测1次。
4.自动记录：灌浆记录全部采用自动记录仪，自动记录仪为长江科学院GJY-Ⅲ型和湖南力合LHGY-2000型。
5.灌浆压力控制：在施工过程中为了避免抬动破坏,建立了注入率与最大灌浆压力的关系。
二、帷幕灌浆主要技术指标坝基渗控设计采用常规防渗排水与封闭抽排相结合的方案。
1.孔深与段长：孔深按H≥1/3h+c与深入相对不透水岩体顶板以下5m 控制，同时要求终孔段应满足透水率≤1Lu、单耗q≤20kg/m，否则自动加深；灌浆段长第一段2m，第二段1m，第三段2m，以下各段5m。
2.灌浆压力：设计灌浆压力按不小于1.5倍坝前水头考虑，灌浆压力值见下表1：3.灌浆材料与浆液配比：灌浆材料采用湿磨细水泥，细度要求D97<40μm，现场按D95<40μm按制。
采用3∶1、2∶1、1∶1、0.6∶1,4个比级。
4.帷幕灌浆施工方法：按分序加密的原则，采用“小口径、孔口封闭、自上而下、孔内循环、高压灌浆”方法。
5.结束标准：在设计压力下，1～3段注入率小于0.4L/min、以下各段小于1.0L/min，延续灌注时间不少于90min。
帷幕灌浆施工工艺方法
帷幕灌浆施工工艺方法一、灌浆钻孔1、测量人员、施工人员应按设计要求进行放样施工，不得随意更改。
2、所有钻孔应统一编号并注明施工次序，开孔孔位与设计位置的偏差不大于100mm，钻孔时全孔测斜，及时纠偏，超过规定值的重新钻孔。
钻孔的终孔深度应符合设计规定。
对各项钻孔的实际深度、孔位、孔斜均应有记录。
垂直的帷幕灌浆孔孔底的偏差不得大于下表：表1钻孔孔底最大允许偏差值4、帷幕灌浆单排孔距2m，帷幕孔按三次序逐渐加密。
宜选用较小的孔径，但不应小于46mm。
5、帷幕孔孔深：要求伸入相对隔水层（透水率q≤5Lu）5.0m且最小孔深10m。
两坝头延伸段详见“混凝土重力坝帷幕灌浆平面布置图”。
6、钻孔时，应根据设计要求对孔内各种情况，如砼厚度、涌水、漏水、断层、洞穴、破碎、掉块等进行详细记录，作为分析钻孔情况的依据。
7、钻孔过松软岩层或遇有塌掉块时，应先进行灌浆处理，然后再继续钻进，如发现集中漏水，应立即停钻，查明漏水部位原因，处理后再进行钻进。
二、钻孔取芯和芯样试验1、灌浆检查孔应予钻取芯样。
2、对钻取岩芯进行试验，并将试验记录和成果作为验收文件。
3、检查孔岩芯必须保存，全孔岩芯必须保存，全孔岩芯获得率要求不低于90%。
并进行编录，便于地质人员鉴定检查后并决定去存。
三、钻孔冲洗钻孔至设计深度后，对孔深和孔底残留物进行检查，不符合要求的，应及时处理。
孔底沉积厚度不得超过20cm。
对钻孔孔壁冲洗与裂隙冲洗，直至回水清净并延续10min结束，冲洗水压力为灌浆压力的80%，并不大于1Mpa。
灌浆孔冲洗后应立即连续进行灌浆作业，因故中断超过24h。
则应在灌浆前重新进行灌浆冲洗。
四、压水试验帷幕每隔5m应选孔自上而下分段进行压水试验，压水试验是为了检查岩石条件。
灌浆先导孔和检查孔必须逐个进行正规压水试验。
各普通灌浆段在灌浆前宜应进行简易压水试验，简易压水试验可以结合裂隙冲洗进行，压力为灌浆压力的80%，并不大于1Mpa，压水时间20min，每5min测读一次压入流量，取最后流量值作为计算流量等成果以透水率q表示，单位为（lu）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
帷幕灌浆施工方法
帷幕灌浆是一种在岩土工程中用来加固地基或处理地下水问题的方法。
它通常用于处理土壤松软、土层不稳定、岩层裂隙较大等情况。
以下是帷幕灌浆施工的基本步骤：
1.勘测与设计：在进行帷幕灌浆施工之前，需要对工程现场进行勘测，确定地质条件、地下水情况、地层特性等，制定相应的灌浆方案和设计方案。
2.钻孔准备：按照设计要求，选址并进行钻孔准备。
这些钻孔一般呈垂直或倾斜状态，直径和深度根据设计要求和地层情况而定。
3.灌浆材料准备：准备用于灌浆的材料，一般是水泥浆料。
水泥浆料是由水泥、砂浆和水按一定比例调制而成，确保其均匀搅拌、无固块和流动性良好。
4.注浆：在钻孔中设置注浆管道，并通过注浆泵将预先调制好的水泥浆料注入到钻孔中。
注浆操作需要逐步提拱管道，确保灌浆材料填充到整个钻孔的预定位置。
5.压浆：注入水泥浆料后，利用适当的压力控制灌浆材料在地层中的扩散范围和均匀性。
压浆操作需要根据实际情况进行调整，确保灌浆材料充分填充并渗透到目标地层中。
6.固化与硬化：灌浆后，需要等待水泥浆料逐渐固化和硬化，形成坚实的帷幕，加固地基或处理地下水问题。
7.质量检验：完成帷幕灌浆后，进行施工质量检验。
检查灌浆帷幕的均匀性、密实性和强度等参数，确保施工符合设计要求和工程质量标准。
帷幕灌浆施工过程中需严格按照设计方案和工程规范进行操作，确保施工质量和工程安全。
同时，对施工现场进行监测和管理，确保施工过程中的安全性和可控性。
