高频振动浇铸台的工艺要求及运动机理
高频振动浇注的原理？
高频振动浇注肯定是有百利而无一弊是肯定的。
如果能将造型到浇注都采用高频振动的方法，会大大的降低现在的废品率是不用怀疑的。
高频台不是万能的，高频台针对所有的铸件在从液态到固态过程中的热平衡交换的加快，解决除气，除渣，细化晶粒，防缩松，大大的提高材料组织的致密度。
这是高频台在铸造振浇的主要功能。
如果材料的致密度大大的提高了，那些渗碳体那还有聚集的空间？用反证法推导，既然没有了这金相间隙条件，大量的膨胀体的存在就会大打折扣了嘛！所以，充分发挥高频振动浇注的极积意义是不用置疑的。
工艺上球铁无冒口铸造就是利用这个原理，因为石墨化膨胀温区尚处液态，在大气压下是无可抗拒的，但如果在高频激振的同时型腔能保证无变形膨胀是可能有效的降低膨胀的。
另一个办法就是只有振浇又有压铸才能避免的，还有就是采用激冷方法（比如金属模）也只能解决表层来不及膨胀，深层还是解决不了。
当然，“真正意义上在中国实现消失模铸造出更高致密、高耐磨、高精良铸件的技术创新与发展”就一定会领引世界振动铸造科技进步是完全可能的。
所以，高频振动台一定会普及于所有的铸造。
在可预见的将来，高频振动台在消失模、V法铸造工艺配套中的一定是必选的技术制高点，随着人们对高频振动铸造在消失模技术配套中重要性的认识不断提高，我们有理由相信，高频振动台技术会从高致密铸造的配角逐渐成为消失模边振边铸这一创新工艺流程中的不可替代的关键工艺节点装备，这将成为必然。
武汉恒新科技开发有限公司是一个集研发、生产、营销三位一体的以工程机电技术为主研目标的高新科技型企业。
积累了三十多年的研发历史与经验，拥有国内一流的中频电机课目研发科技专家人才群。
取得了多项国家、省级科研成果和专利知识产权。
特别是在混凝土振捣成套设备产品技术上达到了与国际先进技术同步的研发水平。
且与日本、德国、欧美等国际机电研发机构在中频电机技术项目上有着十分密切和广泛的交流。
脉冲式高频振动铸造的原理与过程
简单的说，高频振动铸造分两个阶段：第一阶段就是在浇铸的过程中加以高频脉冲式激振以达到液态金属在向型腔充填过程中有利于强化其流动性而快速排气除碴；第二阶段就是：在液态金属填满型腔后的高频振动的目的就是加强金属从液态向固态的冷凝过程中加速促进提前达到过冷度，以实现早结晶、快结晶、多结晶，从而达到致密材料组织提高综合械性能的目的。
这是为什么呢？要想了解高频振动铸造的意义就首先要了解什么是金属的平衡凝结？在高频脉冲振动浇铸的状态下才能更好的得到有效的平衡凝结的金相组织（也就是在平衡热交换条件下所得到的凝固体。
我们通常状况下的铸件都是非平衡执热交换的凝固体）。
在此我们就来分析一下在平衡凝固的前提下还能给我们的铸件带来那些有意义的结果。
通常情况下怎样才能解决铸造过程中的三大传统气，渣，缩的铸造缺陷且能达到致密的金相材质，也是困扰我们的一大难点。
业内能人志士们穷尽了混身解数，不断的从物理性质方面，化学性质方面乃至全流程的工艺技术方案的优化。
其结果还是只能降低的只是出现这三大缺陷的概率，而不能从根本上解决问题。
原因就在于我们没有从深层次的金属溶液从液态向固态的转变过程中找到本质上的原因。
本质上是原因就是人们常忽略了的这个不直观的问题，那就是金属从热到冷的过程中热平衡交换运动的机理。
也就是说，我们过去采用的诸多不同的方式方法都只是治标之策，要想标本兼治，那就必须采用先进的高频振动铸造工艺流程来彻底解决铸件的气渣缩这三大缺陷。
关于高频振动浇铸与没有振动浇铸的铸件的表面与内在质量对比的差距就在于在两种截然不同的热交换平衡与热交换不平衡性的结果。
道理很简单，那就是在常态下仅仅限于重力浇铸的状态下的铸件在从液态向固态转变过程中，热交换是不平衡的，因为外缘处的散热远大于铸件内部的散热速度，这样就造成了内部即高温处的气，渣，向外沿析出的难度随着外没即铸件表层的快递冷凝最终只能被固化于铸造的表面及铸件壳下五毫米之间。
这就是常态铸件的传统缺陷形成的壳冷体的原因。

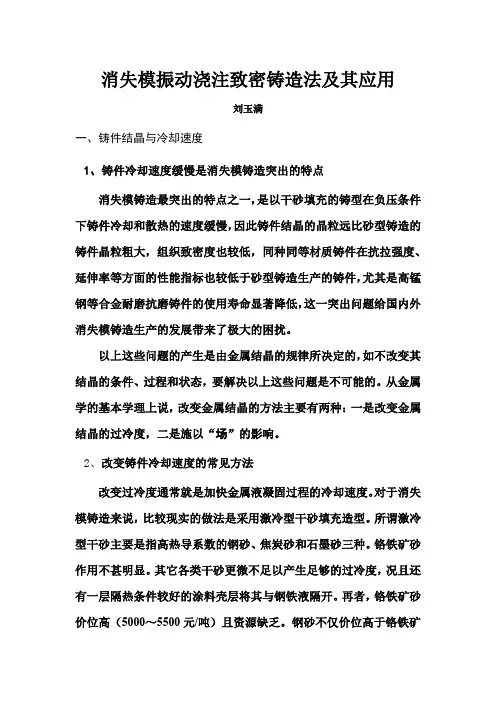

振动浇注致密铸造法及其应用 文档
消失模振动浇注致密铸造法及其应用刘玉满一、铸件结晶与冷却速度1、铸件冷却速度缓慢是消失模铸造突出的特点消失模铸造最突出的特点之一，是以干砂填充的铸型在负压条件下铸件冷却和散热的速度缓慢，因此铸件结晶的晶粒远比砂型铸造的铸件晶粒粗大，组织致密度也较低，同种同等材质铸件在抗拉强度、延伸率等方面的性能指标也较低于砂型铸造生产的铸件，尤其是高锰钢等合金耐磨抗磨铸件的使用寿命显著降低，这一突出问题给国内外消失模铸造生产的发展带来了极大的困扰。
以上这些问题的产生是由金属结晶的规律所决定的，如不改变其结晶的条件、过程和状态，要解决以上这些问题是不可能的。
从金属学的基本学理上说，改变金属结晶的方法主要有两种：一是改变金属结晶的过冷度，二是施以“场”的影响。
2、改变铸件冷却速度的常见方法改变过冷度通常就是加快金属液凝固过程的冷却速度。
对于消失模铸造来说，比较现实的做法是采用激冷型干砂填充造型。
所谓激冷型干砂主要是指高热导系数的钢砂、焦炭砂和石墨砂三种。
铬铁矿砂作用不甚明显。
其它各类干砂更微不足以产生足够的过冷度，况且还有一层隔热条件较好的涂料壳层将其与钢铁液隔开。
再者，铬铁矿砂价位高（5000～5500元/吨）且资源缺乏。
钢砂不仅价位高于铬铁矿砂，熔点比铬铁矿砂低得多，密度也过大（7.4g/cm3），砂箱底部压力过大，白模及常规涂料难以承受。
石墨砂或焦炭砂，我国尚无专业化生产供应。
这类砂的激冷效果与钢砂相当，比重亦较轻。
但硬度过低，复用性太差。
3、加快冷却速度不是细化铸件晶粒的最佳手段值得注意的是：冷却速度的增大并不是细化金属结晶的最合适手段。
冷却速度过大则铸造应力也大增，其它铸造缺陷亦随即而生。
薄壁或中等壁厚的合金耐磨铸件采用激冷砂效果尚可，而厚壁件则只能激冷表层，对内层或心部的铸件结晶过程作用甚微或几乎无作用。
况且，作为现代铸件质量的观念，细化晶粒的目的不仅仅是为了提高组织致密性，而应该是全面强化和优化铸件的机械性能和物理性能。
金属材料铸造成型中的振动技术
[4] 贺佳琪 . 浅谈新型金属材料成型加工及振动技术 [J]. 自然科学 ,2017,(02):265265.
[5] 刘 军 . 金 属 材 料 成 型 中 功 率 超 声 振 动 的 应 用 探 析 [J]. 中 国 高 新 技 术 企 业 ,2014,(07):35-36.
图 1 铸造振动台
收稿日期 ：2020-07 作者简介 ：徐立华，女，生于 1965 年，河北唐山人，本科，教授，研究方向 ：金 属材料成型、机械设计和机械制图。
2 作用机理 在某种条件下，金属熔体属于典型的粘性流体，其流动的方
式主要有两种，层流式和紊流式。一般来说，金属充型结束时， 才会出现层流，因此，金属铸造行业内普遍认定金属充型为紊流 状态。在成型过程中，如果适当的增加振动的频率，紊流程度也 会有所增加 ；随着振动周期的延长，紊流速度也会有所增加，可 以说，随着振动强度的不断增加，金属流体的流动性也会有所增 加。但是在这个过程中，随着振动强度的增加，垂直度振动方向 的紊流附加阻力会持续增大，产生的能量损失也会增加，如果能 量损失达到一定程度，流体的流动性会有所减弱。在对金属进行 铸造凝固的过程中，振动频率的增加可以破碎已经成型的晶粒， 从而获得粒度更小的等轴晶 [2]。
M 管理及其他 anagement and other
金属材料铸造成型中的振动技术
徐立华
( 唐山工业职业技术学院，河北 唐山 063299)
摘 要 ：随着科学技术的不断发展，振动理论日渐完善，逐渐强化了振动技术在金属材料铸造中的应用，通过应用振动技术，
改善铸件组织结构，提升铸件力学性能。文章全面的探讨了振动技术在不同金属材料铸造成型过程中的具体应用，并且分析了
基础浇筑振捣要求
基础浇筑振捣要求一、振捣工具与设备要求振动器选择振动器的选择应根据混凝土的类型、基础的尺寸、深度以及施工环境来决定。
常用的振捣设备包括：插入式振动器：适用于一般地基和墙体的振捣，尤其是较深的基础浇筑。
表面振动器：适用于较大面积的基础表面振捣，特别是薄层混凝土的压实。
高频振动器：适用于细石混凝土和低水泥含量的混凝土。
振动器的性能要求振动器的频率通常在3000-6000次/分钟之间，具体应根据混凝土的性能要求来选定。
振动器的振幅应该能够有效传递振动至混凝土内部，避免混凝土出现离析或过度振动。
二、振捣过程的要求振捣的时间振捣时间应根据混凝土的厚度和工作性来确定。
过短的振捣时间无法达到充分密实，过长则可能导致水泥浆分离或空气气泡的过度排放。
振捣的时间通常为每次振动30-60秒，根据基础的厚度进行适当调整。
振动器插入深度与移动插入深度：插入式振动器应垂直插入混凝土中，确保其能达到基础的下部。
每次插入的深度应约为30-40厘米。
均匀移动：振动器在振捣过程中应缓慢且均匀地移动，避免出现空隙或振动死角。
通常，插入后的振动器需要稍微移动到旁边，确保每个区域的混凝土都受到振动。
避免过度振捣过度振捣会导致混凝土内部水泥浆流失、骨料沉降、分层等问题，因此振动器应避免在一个位置振动过久。
振动器应在混凝土表面开始流动或接近结束时退出。
混凝土分层浇筑基础浇筑应采用分层浇筑的方法，特别是在浇筑较厚基础时。
每层的浇筑厚度一般不超过30厘米，厚度应根据混凝土种类和振捣工具来确定。
每层浇筑完成后，必须进行振捣，确保每层之间的粘结良好。
三、振捣效果的检查外观检查振捣完成后，检查混凝土表面是否平整，没有明显的气泡、裂缝和离析现象。
如果表面出现气泡，可能是振捣不足，需重新振捣。
密实度检查振捣效果的最终检查通常通过浇筑完成后的试块来进行。
试块应进行强度、耐久性等一系列检测，确保振捣达到设计要求。
渗水检查基础浇筑振捣后的混凝土表面不应出现大量渗水现象，水分应均匀分布且无明显积水。
高频离心铸造机的工作原理
高频离心铸造机的工作原理全文共四篇示例，供读者参考第一篇示例：高频离心铸造机的工作原理高频离心铸造机是一种用于制造金属零件的机器设备，它通过高速旋转铸模来将金属液体注入到模具中进行凝固成型。
这种铸造方法被广泛应用于汽车、航空航天、船舶等领域，因其生产效率高、成本低、质量优秀而备受青睐。
1. 准备模具在进行高频离心铸造之前，首先需要准备好适合铸造的模具。
模具的设计应当符合所需零件的形状和尺寸要求，同时要能够承受金属液体的注入和高速旋转的力量。
2. 加热金属将金属料加热至合适的温度，使其变成液态状态。
金属料的选取取决于所需零件的材质，一般常用的有铝合金、镁合金、钢铁等。
3. 注入金属将加热后的金属料注入到模具中。
在高频离心铸造机中，金属液体通过特定的喷口进入到旋转的模具中，随着模具高速旋转，金属液体会沿着模具壁面均匀分布。
4. 高速旋转一旦金属液体被注入到模具中，高频离心铸造机会开始高速旋转。
通过控制机器的旋转速度和时间，可以调节金属零件的凝固速度和形状。
5. 凝固成型随着模具高速旋转，金属液体会逐渐冷却凝固，最终形成所需形状的金属零件。
在凝固过程中，可以通过控制冷却方式和速度来调节零件的内部组织和性能。
6. 取模一旦金属零件完全凝固，就可以从模具中取出并进行后续处理。
在取模之前，需要等待一段时间让零件完全冷却，以避免烫伤或变形。
通过以上步骤，高频离心铸造机可以有效地制造出高质量的金属零件。
相比传统的铸造方法，高频离心铸造具有生产效率高、成本低、质量优秀的优势，受到了广泛的应用和认可。
在未来的发展中，高频离心铸造机将继续不断改进和创新，为制造业带来更多的便利和发展机遇。
第二篇示例：高频离心铸造机是一种常用的金属铸造设备，它利用高频电磁感应加热金属材料，将其融化后注入模具进行铸造。
这种设备具有工作效率高、成型精度高、生产效率快等优点，广泛应用于汽车制造、航空航天、船舶制造等行业。
高频离心铸造机的工作原理主要分为以下几个步骤：首先是准备工作。
高频激振的原理？
工艺上球铁无冒口铸造就是利用这个原理，因为石墨化膨胀温区尚处液态，在大气压下是无可抗拒的，但如果在高频激振的同时型腔能保证无变形膨胀是可能有效的降低膨胀的。
另一个办法就是只有振浇又有压铸才能避免的，还有就是采用激冷方法（比如金属模）也只能解决表层来不及膨胀，深层还是解决不了。
当然，“真正意义上在中国实现消失模铸造出更高致密、高耐磨、高精良铸件的技术创新与发展”就一定会领引世界振动铸造科技进步是完全可能的。
所以，高频振动台一定会普及于所有的铸造。
在可预见的将来，高频振动台在消失模、V法铸造工艺配套中的一定是必选的技术制高点，随着人们对高频振动铸造在消失模技术配套中重要性的认识不断提高，我们有理由相信，高频振动台技术会从高致密铸造的配角逐渐成为消失模边振边铸这一创新工艺流程中的不可替代的关键工艺节点装备，这将成为必然。
用于振动浇铸GZT200型高频浇铸台在球铸应用中极积意思是不可忽视的。
球铁体膨胀（碳）是在凝固过渡期的石墨化膨胀过程，凝固结束后不可能再膨。
这就说明不平衡的热交换造成了的内热外冷而形成的膨胀。
上一篇文章提到目前压铸在黑色金属上尚有局限性。
振动浇注无法抗拒石墨化膨胀，只能使石墨（球）细化，珠光体和铁素体结晶细化致密，降低膨胀系数，而大大缩小膨胀的概率，从而有效地降低废品率这是肯定的。
在高频振浇工艺流程中整个铸件补缩良好，密度增加，由此提高铸件的力学性能和使用性能，这是无可厚非的。
下面将由武汉恒新为大家持续介绍高频振动铸造的应用。
武汉恒新科技开发有限公司是一个集研发、生产、营销三位一体的以工程机电技术为主研目标的高新科技型企业。
积累了三十多年的研发历史与经验，拥有国内一流的中频电机课目研发科技专家人才群。
取得了多项国家、省级科研成果和专利知识产权。
特别是在混凝土振捣成套设备产品技术上达到了与国际先进技术同步的研发水平。
且与日本、德国、欧美等国际机电研发机构在中频电机技术项目上有着十分密切和广泛的交流。
高频振动电机——浇铸台？
当前在铸造行业内，铺天盖地的都在赶时髦谈振动浇铸，更叫人泣笑不得的是都以为有一个铁架子加上几个高频振动电机就是高频振动浇铸台！！！现在国内绝大多数厂家用的所谓的高频振动浇铸台都不是能真正可以用于振动铸造的台。
为什么？因为大多数人都没有认识到一个能真正用于消失模或V法铸造的高频平振型浇铸台是完全有别于普通紊振型高频台的设计构造的。
真正了解高频脉冲式振动铸造的没有几个。
且绝大多数人都只是建立在工频振动模式下的密实振动原理上讲振动铸造。
我们且不要受这种定势思维的局限，如果你不能真正从原子的运动和热交换平衡机理上理解高频振动的原理。
那就谈不上是振动铸造。
更不要把高频振动对液态金属的影响等同于工频台振砂箱的作用认为一样。
这两个振动是截然不同的运动原理。
前者工频振动是利用地球重力的引力作用于把物体抛起来落下去致使被振物密实。
后者的高频激振则是利用高频脉冲力波借助于型腔传递的刺激金属元子加速运动以刺激热交换运动加速散热排气除渣以达到快速结晶细化晶粒的原理。
这两个运动从表面形式上看有相近似之处，但实际上的激振作用原理及效果是截然不同的。
武汉恒新科技开发有限公司是一个集研发、生产、营销三位一体的以工程机电技术为主研目标的高新科技型企业。
积累了三十多年的研发历史与经验，拥有国内一流的中频电机课目研发科技专家人才群。
取得了多项国家、省级科研成果和专利知识产权。
特别是在混凝土振捣成套设备产品技术上达到了与国际先进技术制衡的高度。
下面将由武汉恒新为大家持续介绍高频振动铸造的应用。
武汉恒新科技开发有限公司是一个集研发、生产、营销三位一体的以工程机电技术为主研目标的高新科技型企业。
积累了三十多年的研发历史与经验，拥有国内一流的中频电机课目研发科技专家人才群。
取得了多项国家、省级科研成果和专利知识产权。
特别是在混凝土振捣成套设备产品技术上达到了与国际先进技术同步的研发水平。
且与日本、德国、欧美等国际机电研发机构在中频电机技术项目上有着十分密切和广泛的交流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频振动浇铸台用于铸造最早可追溯到航天航空在对轻质高合金材料和汽车铝合金发动机铸造的应用。
其对除气除渣防缩松有非常好的效果，但这远不是高频振动用于铸造的目的，高频振动浇铸于铸件的主要目的是细化晶粒、提高铸件的综合机械性能。
我们一起来了解一下高频振动浇铸的相关知识。
工艺要求
通过半个世纪的研究应用发展，高频振动浇铸现在已经成为比较成熟的工业应用技术。
当然，振动铸造工艺流程在有色金属铸造中的应用也是相对比较难的一种工艺流程。
它对振动的频率温度与时间点要求是很严格的，特别是在低压铸造系统中的参数选择性是很强的，并不是一振就万事大吉，它需要我们根据自己的工流程、装备特殊性及浇注的时间、温度、压力都有十分精准的把控。
工艺目的
在锌铝合金铸件中常出现的铸造缺陷无非就是表面气孔，夹渣和厚壁处的收缩等问题。
这些常见缺陷的问题通常人们都认为是温差不均、冷凝过快或压力不够等原因造成的。
其实，绝大多数人都没有明白这一系列问题的根本原因是非平衡热交换带来的壳冷结果造成的。
高
频振动浇铸要解决的就是促进液态金属在向固态转变过程中的热平衡交换，促进过冷度的早期实现，达到早结晶多结晶细化晶粒致密金相组织的终极目标。
千万不要把高频振动当作工频振动来认识。
运动机理
高频振动的运动机理是脉冲力波的刺激金属最小单元原子与原子核的运动，工频台的作用是利用重力作用下桑压挤实，这种作用对液态金属是没有作用的。
所以说，能影响液态金属热交换效率的只有高频脉冲波，而不是重力挤压。
能达到人们铸造需求的高频台，只有符合平振型式的、具有生成高频脉冲力波的高频台，才能帮助我们实现高致密金相组织的目标。
武汉恒新科技开发有限公司是一个集研发、生产、营销三位一体的以工程机电技术为主研目标的高新科技型企业。
积累了三十多年的研发历史与经验，拥有国内优秀的中频电机课目研发科技专家人才群。
取得了多项国家、省级科研成果和专利知识产权。
特别是在混凝土振捣成套设备产品技术上达到了与国际优秀技术同步的研发水平。
