超高层建筑避难层的设计
一、《高规》要求：
建筑高度超过l00m 的公共建筑，应设置避难层（间）。
避难层（间）应符合下列规定：
1自建筑的首层至第一个避难层的高度不应大于45m ；两个避难层之间的高差不宜大于45m 。
2通向避难层的防烟楼梯应在避难层分隔、同层错位或上下层断开，使人员均必须经避难层方能上下；
3净面积应能满足设计避难人员避难的要求，并宜按5.0人/m 2计算；
4避难层可兼作设备层，但设备管道宜集中布置；
5678于等于避难层。
层，每层平均梯高度来确定。
从首层到第一个避难层之间的楼层不宜超过45米的原因是，发生火灾时集聚在45米高度左右的避难层人员，不能再经楼梯疏散，可由云梯车将人员疏散下来。
目前国内有一部分城市配有50m 高的云梯车，可满足该高度的需要。
还考虑到各种机电设备及管道等的布置需要，并能方便于建成后的使用管理，两个避难层之间的楼层，大致定在十五层左右。
在做具体建筑工程设计时第一避难层或避难间的有效避难面积宜较上部各层稍大一些。
以满足滞留于这一层的疏散人员达到临时避难的效果。
避难层有敞开式和封闭式。
①敞开式不设维护墙,一般设在顶层。
不适宜寒冷地区使用。
②半敞开式避难层设≥1.2米的防护墙,上部设开启的封闭窗,自然通风排烟。
③封闭式避难层应急设施齐全.
三、图示：
四、实例：见cad 图纸
精心整理
页脚内容。
孙燕：浅谈超高层建筑屋顶建设直升机救助设施的设计
浅谈超高层建筑屋顶建设直升机救助设施的设计The discussion on the design of helicopter parking area or helicopter rescuing facility on the super high-rise building roof孙燕1，石巍2（1.中国建筑科学研究院，北京，100013；2. 中国建筑技术集团有限公司，北京，100013）摘要：建筑设计防火规范对超高层建筑屋顶设置直升飞机坪有要求，但无论是新版还是老板规范都没有做强制的规定，所以在设计及消防审核方面各方掌握的尺度都不同，笔者总结所做项目的设计实践过程，希望能给建筑设计工作者一些参考。
关键词：超高层建筑屋顶直升机停机坪直升机救助设施设计0 引言超高层建筑火灾因素多，消防救援疏散难度大，在超高层建筑屋顶上设置直升机停机坪或悬停救助空间对消防救援起到非常重要的作用。
《建筑设计防火规范》GB50016-2014第7.4.1条规定建筑高度大于l00m 且标准层建筑面积大于2000m2的公共建筑（老版高层民用建筑设计防火规范规定是标准层建筑面积大于1000 m2），宜在屋顶设置直升机停机坪或供直升机救助的设施。
新版规范对标准层建筑面积放宽了条件。
1 设置停机坪问题的提出2012年下半年笔者所在项目组开始滨河商务中心的设计工作，其中滨河商务中心A楼建筑高度138.05米，为超高层建筑，标准层面积1800平方米左右。
建筑面积7.67万，其中地上部分5.84平方米，地下1.83万平方米。
地下3层，地上32层+1机房层。
为框架剪力墙结构。
12月份和当地消防部门沟通相关消防设计问题。
当地消防部门要求在屋顶设置停机坪。
2 对停机坪设计评估经过查询相关规范及资料，我们对消防咨询图纸的回复意见中对停机坪设置的评估如下：根据《高层民用建筑设计防火规范》GBJ 50045 - 95的规定, 高度大于100m、标准层面积≥1000m2的性质重要的超高层建筑宜考虑设置停机坪。
超高层建筑避难层的设置要求
超高层建筑避难层的设置要求
超高层建筑的避难层设置要求如下：
1. 面积要求：避难层的面积应尽可能大，以容纳更多的人员。
一般要求不小于建筑总高的5%，以确保能够提供足够的空间
供人员避难。
2. 独立空间：避难层应该是一个独立的空间，与其他功能区域有明确的隔离。
它应该具备独立的出入口、通道、照明、通风等设施，以保证人员在避难层内的生活和工作条件。
3. 结构强度：避难层的结构必须具备足够的强度，能够承受可能的建筑震荡和其他外部冲击。
建筑物的主要承重结构应延伸到避难层，以确保其稳定性。
4. 防火防烟设计：避难层应设计为具有较高的防火和防烟性能，以保护人员的生命安全。
其中包括使用防火材料、设置消防设施、安装防烟排烟系统等。
5. 供水和排水：避难层应该有足够的供水和排水设备，以满足人员日常生活的需求。
这包括饮用水、卫生间、洗浴等设施。
6. 通信和电力：避难层应配备可靠的通信和电力设备，以确保人员能够及时联系外界，并提供照明、通风、空调等基本生活设施。
7. 逃生通道：避难层应设有多个逃生通道，以确保人员在紧急
情况下的安全疏散。
逃生通道要与其他区域保持独立，且设置有明显的标识和指示。
总体来说，超高层建筑的避难层设置要求综合考虑人员容纳、生活条件、安全防护等方面的要求，以确保人员在紧急情况下能够获得有效的保护和生存空间。
超高层建筑避难层设计要点
图1 剖面图个建筑的层高较高且人员较多，则一个避难层所保护的层足设计避难人数的要求，并宜按每1m2容纳5人计算。
《办公建筑设计标准》（J G J/T67—2019）中5.0.3的可按照每9m2容纳1人的标准来计算设计所需的避难人1 避难层位置计算办公人员数量规范要求避难区面积（m2）实际避难区面积（m2）2884-576.8619.822407--—481.4503.522407--—481.4726.111430——2避难层的平面设置避难层的功能分区主要可分为避难区、设备用房区和半室外平台区。
设备用房和管道井与避难区之间应采用耐火极限不低于3h的防火墙隔开（图2）。
从总体布局角度考虑，消防扑救场地位于建筑北侧，因此避难区和消防救援窗应与消防扑救场地相对应，以便在火灾发生时便于消防员进行救援。
设备用房区集中布置在非消防扑救场地一侧，按照规范要求，若避难层内设备用房需要492024.04 |50 | CHINA HOUSING FACILITIES图5 原施工图立面图图7 修改后立面图图8 修改后剖面图图6 修改后平面图图4 原施工图平面图图3 避难层典型不利剖面图2 避难层平面512024.04 |直接向避难区开门，则门与避难区出入口的距离不应小于5 m ，并且应采用甲级防火门，以避免设备用房发生危险时影响避难区的安全。
3避难层的剖面设置考虑到避难层包含设备用房功能，内部管线较为密集，特别是电气机房对净高有较高要求，因此本项目将11层、22层及33层避难层的层高分别定为4.8、5.5和5.4 m 。
在设备用房中，暖通加压进风机房、排烟机房等需要对外开设百叶窗，同时进风和排烟需要保持一定距离，导致避难层内的管线较多且分散。
经过管线综合布局后，确定了避难层的最小净高为2.4 m （图3）。
4避难层的立面设置超高层建筑的立面设计通常以竖向线条为主，以强调建筑的挺拔感。
然而，由于避难层内设有进排风机房等设施，外立面会出现横向百叶窗，这打破了竖向线条的连贯性，影响了建筑立面的视觉效果。
孙燕：超高层建筑的避难层(间)设计要素分析

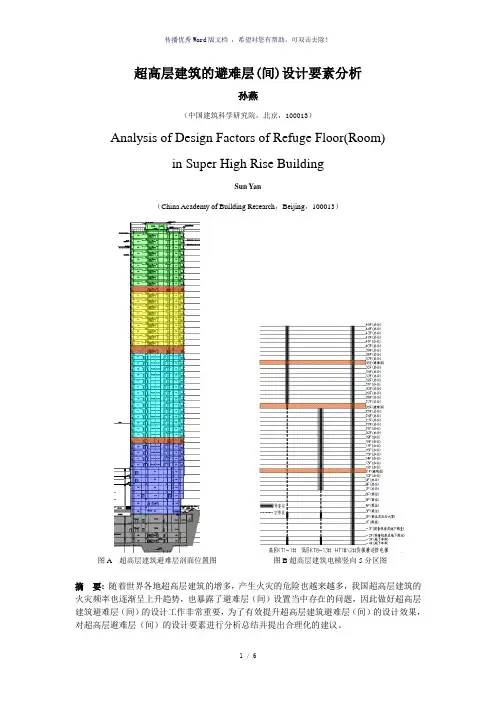

超高层建筑的避难层(间)设计要素分析孙燕（中国建筑科学研究院，北京，100013）Analysis of Design Factors of Refuge Floor(Room)in Super High Rise BuildingSun Yan（China Academy of Building Research，Beijing，100013）图A 超高层建筑避难层剖面位置图图B超高层建筑电梯竖向5分区图摘要: 随着世界各地超高层建筑的增多，产生火灾的危险也越来越多，我国超高层建筑的火灾频率也逐渐呈上升趋势，也暴露了避难层（间）设置当中存在的问题，因此做好超高层建筑避难层（间）的设计工作非常重要，为了有效提升超高层建筑避难层（间）的设计效果，对超高层避难层（间）的设计要素进行分析总结并提出合理化的建议。
Abstract：With the increase in the world of high-rise building, fire hazards are more and more, the fire frequency of China's high-rise buildings are gradually rising, also exposed the problems existing refuge floor (room), therefore it is very important to do the design work of high-rise building evacuation floor (room), in order to effectively improve the design of high-rise building evacuation floor (room), design the main elements of high-rise refuge floors were analyzed and put forward reasonable suggestions.关键词：超高层建筑，避难层（间），设计要素Key words：Super high-rise building，refuge floor（room），Design elements引言世界各国对建筑的避难设置都非常重视，分别制定了不同的规范，国外的主要有美国的NFPA101《生命安全规范》、《国标建筑规范》，英国的BS9999《建筑设计、管理及使用消防安全技术规范》，德国的《德国/巴伐利亚建筑规范》，加拿大的《国家建筑规范》，新加坡的《新加坡防火规范》，新西兰的《新西兰建筑规范》。
高层建筑避难间的设计与设施
层分 隔 ， 同层错位或上下层断开 ， 须经过避 难层方 能上 下。 必 但实际工程 中有些单位在满 足了避 难层 的面积要求后 ， 了 为
增 加 商 业 效 益 ， 用 避 难 层 的 一 些 房 间作 为 健 身 中 一 等 活 动 利 ｔ Ｌ ，
场所 。而在安全管理上又 常会 锁闭楼梯 间的疏散 门， 得楼 使
应 该 设 置 避 难 层 或 避 难 间 。一 是 根 据 建 筑 物 层 高 确 定 ， 果 如
建筑物 的层高较高 ， 则层 数相 应减 少 ； 二是 根据 当地城 市消 防部 门所配置 的消 防登 高车 的云梯 高度 ， 定第一避难 层或 确
避 难 间 距 地 面 的高 度 ； 是 第 一 避 难 层 或 避 难 间 的有 效 避 难 三 面积宜较上部各层 大一些 ， 难 间面积较 小可 以每层 设置 ， 避
删
舯ｉ
高层 建筑 避 难 间 的设 计 与 设 施
梁 圣彬
（ 四川 省绵 阳职 业技 术学 院 ， 四川绵 阳 ６ １０ ） ２００
【 摘 要 】 文章指 出 了目前 建筑 中避 难层设 置存在 的局 限性 ， 分析 了建筑 中火灾状 况 下的具体 疏散情
况 。 结合 建 筑 实 际 情 况 采 用 性 能 化 方 法提 出 了对 避 难 区域 设 置 需考 虑 的 几 个 因素 。
【 关键词 】 避难 区域 ； 性能化设计 ； 安全 疏散 【 中图分类号 】 Ｔ ２ ４ Ｕ ３
【 文献标识码 】 Ａ
建筑 ， 应设置避难层 （ ） 间 的安全 设施 ， 使一些 超高层建 筑 中 设置 的避难 间与其他 使用房间除名称不 同外 ， 没有 特殊 的安
全 设 施 ， 于 “ 规 ” 第 ６ １ １． 定 ， 烟 楼 梯 应 在 避 难 对 高 中 ． ．３ ２规 防
超高层建筑避难层有哪些设置规定.doc
超高层建筑避难层有哪些设置规定
在我国，民用建筑按地上层数或高度分类划分，建筑高度大于等于100m的民用建筑为超高层建筑。
其中，超高层建筑避难层有哪些设置规定呢？下面是下面带来的关于超高层建筑避难层有哪些设置规定的内容介绍以供参考。
1．避难层的设置，自高层建筑首层至第一个避难层或两个避难层之间，不宜超过15层；这是因为登高、举高消防车，最大作业高度在30~45m；根据对消防队员的实测，登高超过10层时，心跳和呼吸明显加快，不适应扑就的需要，会给灭火工作带来不利影响；因此结合上述原因，并兼顾节约投资，首层至第一个避难层及以上两个避难层之间，不宜超过15层；
2．通向避难层的防烟楼梯间应在避难层分隔、同层错位或上下断开，但人员必须经避难层方能上下；
3．避难层的净面积宜按每平方米5人计算；
4．避难层可兼作设备层，但设备管道宜集中布置，设备管井及垂直交通设施应用耐火极限不低于1h的墙围护起来；
3．避难层应设消防电梯出口、设消防专线电话，并应设有消火栓和消防卷盘；
4．封闭式避难层还应设独立的防烟设施，并有应急广播和应急照明等；
另外，避难层四周应采用防火材料并加固结构。
超高层建筑避难层的设计
超高层建筑避难层的设计
一、《高规》要求：
1
2
8
二、说明：
避难层：避难层是高层建筑中专供火灾时人员临时避难用的楼层。
避难间则是供消防人员在一定高度（大于等于100米的楼层）上设置的临时避难用的的房间。
避难层或避难间的主要作用是提供给来不及疏散人群的临时避难场所。
发生火灾时，处于极度紧张的人员不容易找到避难层，为此防烟楼梯间宜在避难层错动位置或上下层断开，使需要进入的人能尽早进入避难层。
避难层或避难间的设计主要有以下几点：一是能提供一定的面积供疏散人员避难；二是要有良好的通风和排烟设施；三是避难层或避难间与疏散楼梯间及消防电梯间应有通畅的交通组织流线．使得疏散人群易于识别并能安全地疏散和避难,与疏散楼梯的关系实质上是一种串联形式。
避难层的形式，大体有两种，一种是与设备层结合（采用的较多），这种形式的避难层要做到：一是设备、管道应集中布置，并用耐火极限不低于2h的墙围护起来；二是要满足疏散人员的停留面积要求，例如避难层管15层，每层平均100人，共1500
高的
避难层有敞开式和封闭式。
①敞开式不设维护墙,一般设在顶层。
不适宜寒冷地区使用。
②半敞开式避难层设≥1.2米的防护墙,上部设开启的封闭窗,自然通风排烟。
③封闭式避难层应急设施齐全.
三、图示：
四、实例：见cad图纸。
