梁底支撑体系补充方案1
模板工程特殊部位补充方案

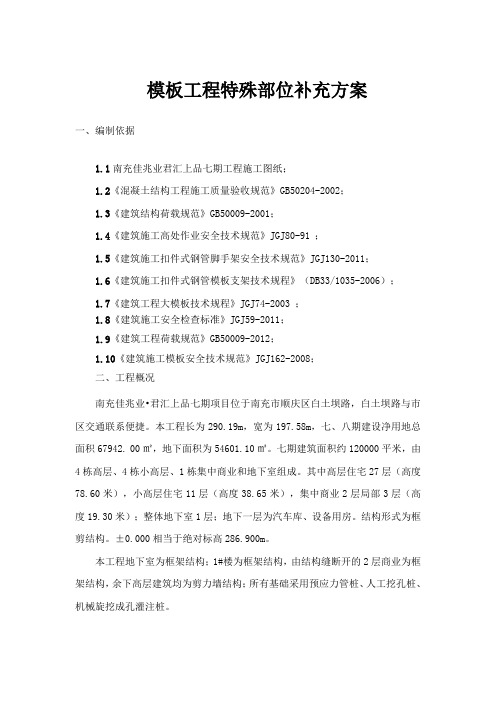

模板工程特殊部位补充方案一、编制依据1.1南充佳兆业君汇上品七期工程施工图纸；1.2《混凝土结构工程施工质量验收规范》GB50204-2002；1.3《建筑结构荷载规范》GB50009-2001；1.4《建筑施工高处作业安全技术规范》JGJ80-91；1.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；1.6《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）；1.7《建筑工程大模板技术规程》JGJ74-2003 ；1.8《建筑施工安全检查标准》JGJ59-2011；1.9《建筑工程荷载规范》GB50009-2012；1.10《建筑施工模板安全技术规范》JGJ162-2008；二、工程概况南充佳兆业•君汇上品七期项目位于南充市顺庆区白土坝路，白土坝路与市区交通联系便捷。
本工程长为290.19m，宽为197.58m，七、八期建设净用地总面积67942. 00㎡，地下面积为54601.10㎡。
七期建筑面积约120000平米，由4栋高层、4栋小高层、1栋集中商业和地下室组成。
其中高层住宅27层（高度78.60米），小高层住宅11层（高度38.65米），集中商业2层局部3层（高度19.30米）；整体地下室1层；地下一层为汽车库、设备用房。
结构形式为框剪结构。
±0.000相当于绝对标高286.900m。
本工程地下室为框架结构；1#楼为框架结构，由结构缝断开的2层商业为框架结构，余下高层建筑均为剪力墙结构；所有基础采用预应力管桩、人工挖孔桩、机械旋挖成孔灌注桩。
本工程建设单位：佳兆业置业（南充）有限公司；设计单位：四川标鼎时代建筑工程设计咨询有限公司；监理单位：深圳科宇工程顾问有限公司四川分公司。
三、情况说明在施工过程中部分悬挑板的支模体系不能按本工程模板工程方案中的支模体系进行支模，该部位重新调整支模方式，现场施工一般标准层中悬挑板的长度为600mm，高层在26层处部分悬挑板的长度为1300mm。
支模架支撑方案补充

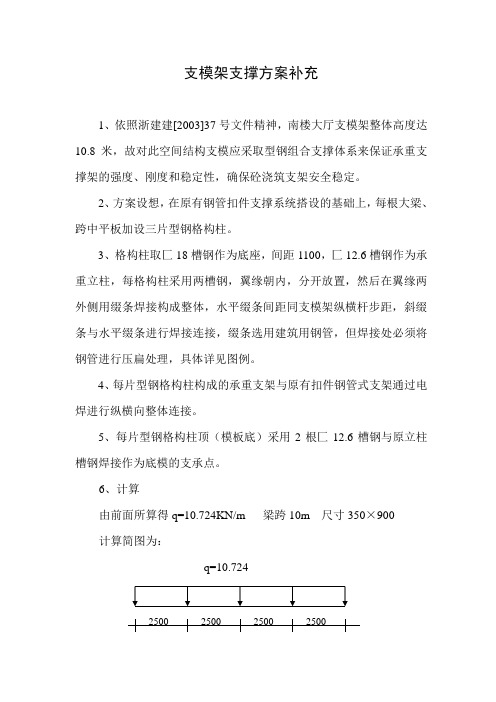

支模架支撑方案补充1、依照浙建建[2003]37号文件精神，南楼大厅支模架整体高度达10.8米，故对此空间结构支模应采取型钢组合支撑体系来保证承重支撑架的强度、刚度和稳定性，确保砼浇筑支架安全稳定。
2、方案设想，在原有钢管扣件支撑系统搭设的基础上，每根大梁、跨中平板加设三片型钢格构柱。
3、格构柱取匚18槽钢作为底座，间距1100，匚12.6槽钢作为承重立柱，每格构柱采用两槽钢，翼缘朝内，分开放置，然后在翼缘两外侧用缀条焊接构成整体，水平缀条间距同支模架纵横杆步距，斜缀条与水平缀条进行焊接连接，缀条选用建筑用钢管，但焊接处必须将钢管进行压扁处理，具体详见图例。
4、每片型钢格构柱构成的承重支架与原有扣件钢管式支架通过电焊进行纵横向整体连接。
5、每片型钢格构柱顶（模板底）采用2根匚12.6槽钢与原立柱槽钢焊接作为底模的支承点。
6、计算由前面所算得q=10.724KN/m 梁跨10m 尺寸350×900计算简图为：q=10.7242500 2500 2500 2500P=0.607ql=0.607×10.724×2.5=16.27KNM=1/4PL=1/4×1.1×16.27=4.48KN.m查表匚12.6截面特性为b=53mm，W X=62.1cm3,I X=391.5cm4,ix=4.95cm,A=15.69cm2,Z0=1.59cm,W Y=10.24cm3,I y=38cm4,i y=1.57cmM 4.48×106σ= = =72.14N/mm2<205N/mm2wx 62.1×103模板底槽钢抗弯符合要求传给格构柱16.27KN验算挠Y轴格构柱的稳定性。
Ix=2[Iy+A(a/2)2]=2×(38+15.69×54.8412)=94452.46 cm4i x=√Ix/A=√94452.46/(2×15.69)=54.86cmλx=I ox/i x=1080/54.86=19.7λox=√λx2+27×(A/A1)=√19.72+27×31.38/9.78=21.79 A1=4.89(钢管面积)×2=9.78cm2查附表III-20得φ=0.966N 16.27×103σ= = =5.37N/mm2<f(205N/mm2) φA 0.966×3138此状态下支架满足稳定要求。
模板补充方案

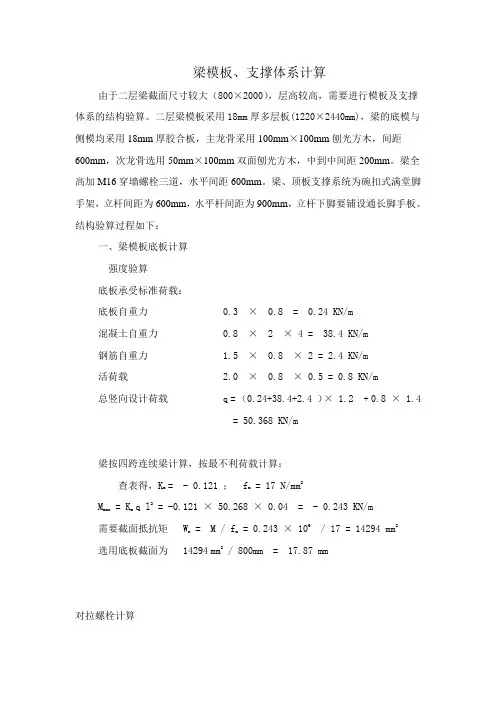

梁模板、支撑体系计算由于二层梁截面尺寸较大（800×2000），层高较高，需要进行模板及支撑体系的结构验算。
二层梁模板采用18mm 厚多层板(1220×2440mm)，梁的底模与侧模均采用18mm 厚胶合板，主龙骨采用100mm ×100mm 刨光方木，间距600mm ，次龙骨选用50mm ×100mm 双面刨光方木，中到中间距200mm 。
梁全高加M16穿墙螺栓三道，水平间距600mm 。
梁、顶板支撑系统为碗扣式满堂脚手架，立杆间距为600mm ，水平杆间距为900mm ，立杆下脚要铺设通长脚手板。
结构验算过程如下：一、梁模板底板计算强度验算底板承受标准荷载：底板自重力 0.3 × 0.8 = 0.24 KN/m混凝土自重力 0.8 × 2 × 4 = 38.4 KN/m钢筋自重力 1.5 × 0.8 × 2 = 2.4 KN/m活荷载 2.0 × 0.8 × 0.5 = 0.8 KN/m总竖向设计荷载 q = （0.24+38.4+2.4 ）× 1.2 + 0.8 × 1.4 = 50.368 KN/m梁按四跨连续梁计算，按最不利荷载计算：查表得，K m = - 0.121 ； f m = 17 N/mm 2M max = K m q l 2 = -0.121 × 50.268 × 0.04 = - 0.243 KN/m需要截面抵抗矩 W n = M / f m = 0.243 × 106 / 17 = 14294 mm 2选用底板截面为 14294 mm 2 / 800mm = 17.87 mm对拉螺栓计算对拉螺栓取横向间距为0.9m ，竖向间距为 0.6m ，每根螺栓承受的拉力为：N = 50.368 × 0.9 × 0.6 = 27.198 KN采用直径Ф16的对拉螺栓，净截面积A = 144.1 mm2 ，每根螺栓可承受拉力为：S = 144.1 × 215 = 30982 N = 30.98 KN ＞ 27.198 KN 故满足要求。
混凝土修补专项方案
混凝土修补专项方案混凝土修补专项方案现在项目工期压力较大，施工速度快，导致施工过程中现场出现一些混凝土质量缺陷，在混凝土施工过程中，如果混凝土模板未处理干净、施工缝未处理好、坍塌度控制不好、振捣不到位、收光抹面不好、养护不及时、拆模不仔细等都会造成混凝土缺陷。
一般混凝土施工过程中可能出现的缺陷有蜂窝、麻面、漏浆、孔洞、漏筋、夹渣、缺棱掉角、表面裂纹等。
一、产生缺陷的原因1、板面脚印：楼板及基础底板出现脚印的原因主要是在混凝土终凝前没有二次抹平收面，以及混凝土强度未达到1.2Mpa就上人踩踏或安装模板及支架。
2、胀模：墙体及梁侧模板胀模的主要原因是模板加固不到位，木方背楞及对拉螺栓间距过大，导致板面刚度不足，引发胀模质量缺陷。
3、降板区棱角不平直：卫生间、阳台等降板区棱角不平直是由于降板吊模采用木模板，且加固不到位，吊模内未设置纵横向木方或钢管顶撑，导致模板整体刚度差，易产生弯曲变形。
混凝土浇捣完成后对降板区域四边未进行原浆收光，使得边角本身就不平直。
另外由于拆模时间过早，混凝土强度未达到拆模强度，导致拆模过程中降板区混凝土棱角缺失。
4、麻面：麻面是结构构件表面呈现无数的小凹点，而尚无钢筋暴露的现象。
它是由于模板内表面粗糙、未清理干净、润湿不足，模板拼缝不严密而漏浆。
混凝土振捣不密实，气泡末排出以及养护不好所致。
5、露筋：露筋即钢筋没有被混凝土包裹而外露。
主要是由于绑扎钢筋或安装钢筋骨架时末放垫块或垫块位移、钢筋位移、结构断面较小、钢筋过密等使钢筋紧贴模板，以致混凝土保护层厚度不够所致。
有时也因混凝土结构物缺边、掉角而露筋。
6、蜂窝：蜂窝是混凝土表面无聚合物砂浆，露出石子的深度大于5mm，但小于保护层厚度的蜂窝状缺陷。
它主要是由于混凝土配合比不准确（浆少石多），或搅拌不匀、浇筑方法不当、振捣不合理，造成砂浆与石子分离；模板严重漏浆等原因而产生。
7、孔洞：孔洞是指混凝土结构存在着较大的孔隙，局部或全部无混凝土。
支撑施工方案范文

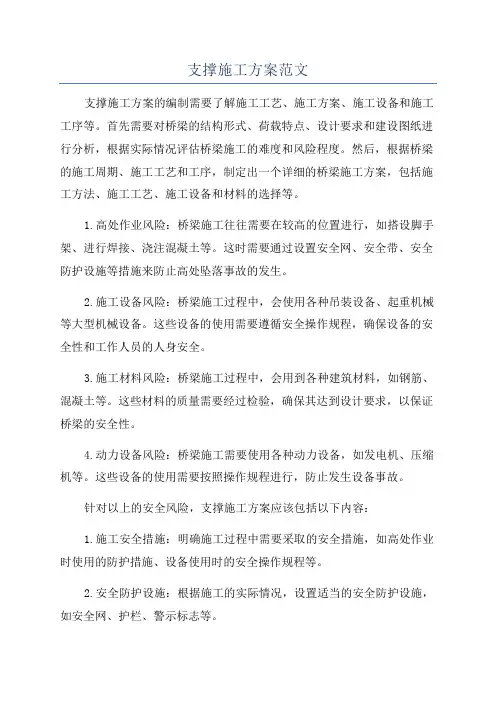

支撑施工方案范文支撑施工方案的编制需要了解施工工艺、施工方案、施工设备和施工工序等。
