模板工程及支撑体系施工方案
模板工程及支撑系统施工方案

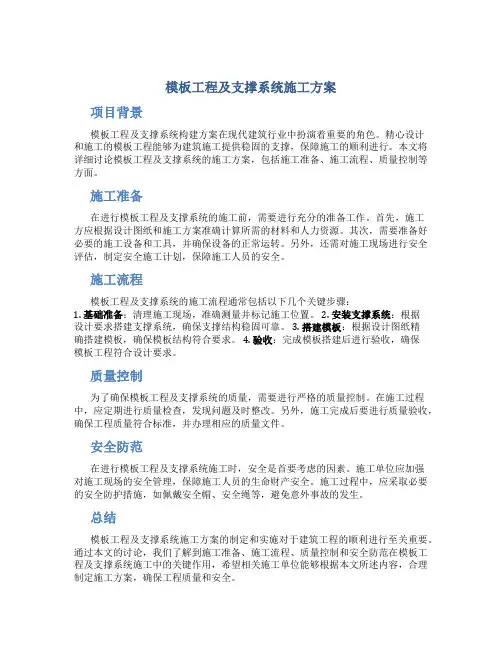

模板工程及支撑系统施工方案项目背景模板工程及支撑系统构建方案在现代建筑行业中扮演着重要的角色。
精心设计和施工的模板工程能够为建筑施工提供稳固的支撑，保障施工的顺利进行。
本文将详细讨论模板工程及支撑系统的施工方案，包括施工准备、施工流程、质量控制等方面。
施工准备在进行模板工程及支撑系统的施工前，需要进行充分的准备工作。
首先，施工方应根据设计图纸和施工方案准确计算所需的材料和人力资源。
其次，需要准备好必要的施工设备和工具，并确保设备的正常运转。
另外，还需对施工现场进行安全评估，制定安全施工计划，保障施工人员的安全。
施工流程模板工程及支撑系统的施工流程通常包括以下几个关键步骤：1. 基础准备：清理施工现场，准确测量并标记施工位置。
2. 安装支撑系统：根据设计要求搭建支撑系统，确保支撑结构稳固可靠。
3. 搭建模板：根据设计图纸精确搭建模板，确保模板结构符合要求。
4. 验收：完成模板搭建后进行验收，确保模板工程符合设计要求。
质量控制为了确保模板工程及支撑系统的质量，需要进行严格的质量控制。
在施工过程中，应定期进行质量检查，发现问题及时整改。
另外，施工完成后要进行质量验收，确保工程质量符合标准，并办理相应的质量文件。
安全防范在进行模板工程及支撑系统施工时，安全是首要考虑的因素。
施工单位应加强对施工现场的安全管理，保障施工人员的生命财产安全。
施工过程中，应采取必要的安全防护措施，如佩戴安全帽、安全绳等，避免意外事故的发生。
总结模板工程及支撑系统施工方案的制定和实施对于建筑工程的顺利进行至关重要。
通过本文的讨论，我们了解到施工准备、施工流程、质量控制和安全防范在模板工程及支撑系统施工中的关键作用，希望相关施工单位能够根据本文所述内容，合理制定施工方案，确保工程质量和安全。
工程模板支撑施工方案(3篇)
第1篇一、编制依据1. 国家及地方有关建筑工程施工规范、标准及法律法规。
2. 工程设计文件及相关技术资料。
3. 施工现场实际情况。
二、工程概况1. 工程名称：XXX项目2. 工程地点：XXX3. 工程规模：XXX4. 结构形式：XXX三、施工目标1. 确保施工质量，达到设计要求。
2. 保障施工安全，预防安全事故的发生。
3. 优化施工进度，确保工程按时完成。
四、施工准备1. 施工人员：组织专业施工队伍，进行技术培训和安全教育。
2. 施工材料：确保模板、支撑体系等材料符合设计要求，并进行质量检验。
3. 施工设备：配备必要的施工设备，如电焊机、切割机、吊车等。
4. 施工场地：清理施工场地，确保施工环境安全、整洁。
五、施工工艺1. 模板施工（1）模板选材：根据工程结构及设计要求，选择合适的模板材料，如钢模板、木模板等。
（2）模板制作：按照设计图纸，制作模板，确保尺寸准确、表面平整。
（3）模板安装：将模板安装到指定位置，确保模板固定牢固、无变形。
2. 支撑体系施工（1）支撑材料：选用合格的支撑材料，如钢管、扣件等。
（2）支撑体系设计：根据工程结构及荷载要求，设计合理的支撑体系，确保稳定性。
（3）支撑体系安装：按照设计要求，安装支撑体系，确保支撑体系固定牢固、无变形。
3. 钢筋施工（1）钢筋加工：按照设计图纸，加工钢筋，确保尺寸准确、质量合格。
（2）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋位置准确、连接牢固。
六、施工安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场设置安全警示标志，明确安全通道。
3. 定期检查模板、支撑体系等材料，确保其安全可靠。
4. 加强施工现场安全管理，预防高空坠落、物体打击等安全事故。
七、施工进度安排1. 制定合理的施工进度计划，确保工程按时完成。
2. 优化施工工序，提高施工效率。
3. 加强施工现场协调，确保施工顺利进行。
八、施工质量保证措施1. 严格按照设计要求，进行施工。
某工程模板支撑体系施工方案
某工程模板支撑体系施工方案1. 引言在建设工程中，模板支撑体系被广泛应用于混凝土结构的施工中。
它是支撑和固定混凝土的临时性结构，起到模板支撑和保护混凝土的作用。
本文将介绍某工程的模板支撑体系施工方案，包括材料准备、施工准备和施工过程等方面的内容。
2. 材料准备2.1 模板材料选择根据某工程的要求，模板材料应具备一定的强度、刚度、防水性能和耐候性。
在选择模板材料时，我们选择了XX型木质模板，它具备适当的强度和刚度，并且能够提供良好的防水性能。
2.2 支撑材料选择支撑材料应具备足够的强度和稳定性，以确保模板支撑体系的安全。
在某工程中，我们选择了XX型钢托和铁管作为支撑材料，它们具备高强度和耐腐蚀性能。
2.3 其他辅助材料准备除了模板和支撑材料外，我们还需要准备一些辅助材料，例如螺丝、钢丝绳等。
这些材料将在施工过程中用于固定和连接模板和支撑材料。
3. 施工准备3.1 安全措施在进入施工现场前，我们需要制定必要的安全措施，包括施工人员的安全教育和培训、施工现场的安全设施设置等。
同时，施工过程中需要严格遵守相关的安全规范和操作规程。
3.2 施工人员配备根据某工程的规模和难度，我们需要配备合适数量和技术水平的施工人员。
他们应具备一定的技术和经验，能够熟练操作和安装模板支撑体系。
3.3 施工设备准备在施工前，我们需要准备必要的施工设备，例如吊车、起重机等。
这些设备将用于运输和安装模板支撑体系的各个部件。
4. 施工过程4.1 模板支撑体系搭建在搭建模板支撑体系时，首先需要根据设计图纸确定模板支撑的位置和尺寸。
然后，按照一定的顺序和方法安装模板和支撑材料，并且通过螺丝和钢丝绳等辅助材料进行固定。
4.2 混凝土浇筑在模板支撑体系搭建完成后，我们将进行混凝土的浇筑工作。
这其中需要注意的是混凝土的配合比例、浇筑工艺和施工速度等因素，以确保浇筑出质量良好的混凝土结构。
4.3 模板拆除混凝土达到一定强度后，模板支撑体系可以拆除。
模板及支撑工程施工方案
模板及支撑工程施工方案1. 引言本文档旨在介绍模板及支撑工程的施工方案，旨在确保施工过程安全、高效、质量可靠。
模板及支撑工程是建筑工程中的重要组成部分，为整个工程提供了临时性的承重、支撑、固定等功能。
在施工过程中，需要严格按照方案进行操作，确保工程施工的顺利进行。
2. 工程概述模板及支撑工程是为了满足建筑物结构施工需要而进行的临时性工程。
其主要作用是为混凝土浇筑提供支撑和模板，在浇筑完成后及时拆除。
模板及支撑工程的施工包括以下内容：•模板的安装和拆除•支撑系统的搭建和拆除•相关辅助设施的布置和拆除3. 施工流程3.1 模板安装1.根据结构图纸和施工方案确定模板的尺寸和型号。
2.准备好所需的模板材料。
3.根据图纸要求，进行模板的切割和加工。
4.安装模板支撑架，确保支撑稳固、垂直。
5.安装模板，注意模板的布局和支撑的均匀分布。
6.模板安装完成后，进行检查和调整，确保安装质量。
3.2 模板拆除1.根据混凝土浇筑后的时间要求，判断模板的拆除时机。
2.拆除模板前，检查模板的状况，确保混凝土已经达到硬化要求。
3.从模板四周开始拆除，逐渐向中间拆除，避免对混凝土结构产生过大的不均匀力。
4.拆除模板时，应做好安全防护措施，避免发生意外事故。
5.拆除模板后，清理施工现场，确保工程进展顺利。
3.3 支撑搭建1.根据结构图纸和施工方案确定支撑系统的类型和尺寸。
2.准备好所需的支撑材料和配件。
3.按照施工方案，搭建支撑系统，确保支撑稳固、承重能力足够。
4.在支撑系统搭建完成后，进行检查和调整，确保搭建质量。
3.4 支撑拆除1.根据施工进度和支撑系统的使用要求，判断支撑拆除的时机。
2.拆除支撑时，应先进行安全检查，确保没有安全隐患。
3.从支撑系统的上部开始拆除，逐层向下拆除。
4.在拆除过程中，应注意防止施工现场发生意外，采取必要的安全措施。
5.拆除完成后，清理施工现场，保持施工区域的整洁。
3.5 辅助设施布置和拆除辅助设施是为支撑工程提供便利和安全保障的设施，主要包括脚手架、工作平台、安全防护措施等。
模板工程及支撑体系专项施工方案
模板工程及支撑体系专项施工方案一、工程简介工程名称（全称）：蜀山街道广乐安置房项目二标段-9#~15#楼建设单位：杭州萧山城区建设有限公司代建单位：浙江萧峰建设集团有限公司勘察单位：浙江恒辉勘测设计有限公司围护设计：浙江恒辉勘测设计有限公司设计单位：浙江工程设计有限公司监理单位：浙江五洲工程项目管理有限公司施工单位：浙江万驰建设集团有限公司蜀山街道广乐安置房项目二标段-9#~15#楼工程地位于杭州市萧山区蜀山街道越寨村及溪头黄村，蜀山大道西侧，拟建风情大道东侧。
总建筑面积为㎡，地下室2层,其中9#、13#为28F，10#、11#、12#、14#、15#为26F,配套用房为2层，地下室面积为㎡，建筑基本情况如下：1.建筑结构形式为框架剪力墙结构，使用年限为50年，抗震设防烈度六度。
2.工程地上一～三层为配套公建，三层以上为住宅；地下设二层，地下一层为汽车库、自行车库及设备用房，地下二层为汽车库、储备间及设备用房。
二、编制依据1．工程施工合同；2．蜀山街道广乐安置房二标段施工图。
3．浙江省杭州市颁发的有关建筑施工规范、规程、安全、消防、质量等地方法规。
4．国家有关技术规范、质量验收标准、文明施工要求、以及中华人民共和国建筑法。
5．计算依据《混凝土结构工程施工规范》GB50666-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ162-2008《建筑施工模板安全技术规范》JGJ130-2011三、支撑体系及模板工程要求1．地下室模板及支架布置支模架采用φ48的脚手架钢管搭设，梁底板采用15mm厚木胶合板及60×80方木搁栅，侧板和现浇板底采用木胶合板。
承台、地梁、电梯井、集水坑等砌砖模。
支模架搭设时对框架梁、连系梁及楼板的立杆间距，根据楼板厚、梁截面的不同而不同，具体如下：地下室一层楼面（即地下室负二层）：层高—米；最大梁截面为300×1550mm；楼板厚130mm及200mm，支楼板支模架的立杆纵距1150mm，立杆横距1100mm（纵横距可视梁截面及跨度做适应调整，但不得大于此数据）；支模架的歩高（水平杆）控制在1.80m。
模板及支撑体系专项施工方案
模板及支撑体系专项施工方案一、模板及支撑体系（Template and Supporting System）1. 模板（Template）：模板是一种用于支持和固定混凝土浇筑的木质或金属材料。
在施工过程中，模板起到了搭建施工平台和储存混凝土的作用。
2. 模板支撑体系（Supporting System）：模板支撑体系是指用于支撑和固定模板的设备和工具。
常见的模板支撑体系包括梁板支架、扣件式脚手架、钢支撑杆等。
3. 模板材料的选择（Material Selection）：根据施工需求和具体工程要求选择合适的模板材料。
常见的模板材料有胶合板、钢模板和铝合金模板等。
4. 模板安装（Installation）：在混凝土结构施工前，需要先进行模板的安装工作。
安装过程中需要根据设计要求和施工规范进行定位、固定和调整。
5. 模板拆除（Dismantling）：混凝土浇筑完成后，需要对模板进行拆除。
拆除过程中应当遵循安全规范，防止损坏混凝土结构。
6. 模板的保养与维修（Maintenance and Repair）：模板在使用过程中可能会受到损坏，需要进行保养和维修。
定期检查、清洁和处理模板的裂缝、破损等问题，以保证模板的使用寿命和施工质量。
二、专项施工方案（Special Construction Plan）1. 方案概述（Plan Overview）：说明该专项施工方案的目的、范围和施工流程。
2. 施工准备（Preparation）：包括施工场地的清理、材料和设备的准备、施工人员的培训和安全防护等。
3. 模板的安装（Installation of Template）：根据设计要求搭建模板支撑体系，进行模板的安装和调整。
4. 混凝土浇筑（Concrete Pouring）：将混凝土均匀地倒入模板中，注意保证混凝土的质量和浇筑效果。
5. 模板拆除（Dismantling of Template）：混凝土浇筑完成后，根据混凝土的强度和施工规范，及时拆除模板。
工地模板支撑工程施工方案
一、工程概况本工程为某住宅小区项目，建筑高度为18层，总建筑面积为30,000平方米。
本次施工方案针对工程中使用的模板支撑系统进行编制，确保施工过程中的安全、质量和进度。
二、施工依据1. 国家相关法律法规及行业标准；2. 施工图纸及技术规范；3. 《危险性较大的分部分项工程安全管理规定》；4. 《建筑施工模板支撑安全技术规范》。
三、施工范围1. 模板支撑体系设计、制作、安装及拆除；2. 模板及支撑材料的验收、检验及保养；3. 施工现场的安全管理。
四、施工方法及措施1. 模板支撑体系设计根据施工图纸，结合现场实际情况，进行模板支撑体系设计。
设计内容包括：支撑结构、支撑材料、支撑间距、支撑高度等。
确保支撑体系满足施工要求，保证结构安全。
2. 模板及支撑材料选用符合国家标准的模板和支撑材料，如钢模板、木模板、扣件式钢管支架等。
材料进场后，进行验收、检验，确保材料质量。
3. 施工工艺（1）模板安装按照设计要求，进行模板安装。
安装过程中，注意模板与结构的紧密贴合，确保结构尺寸准确。
（2）支撑体系安装按照设计要求，进行支撑体系安装。
支撑体系应牢固可靠，保证施工过程中的稳定性。
（3）模板及支撑体系加固对模板及支撑体系进行加固，确保其在施工过程中承受荷载。
4. 施工进度安排根据工程进度计划，合理安排模板支撑工程施工进度，确保施工顺利进行。
五、安全管理措施1. 施工人员必须经过专业培训，熟悉施工工艺和安全操作规程；2. 施工现场设置安全警示标志，明确施工区域、安全通道等；3. 严格执行《危险性较大的分部分项工程安全管理规定》，对危险性较大的分部分项工程进行专项施工方案编制及专家论证；4. 定期进行安全检查，及时发现并消除安全隐患；5. 加强施工现场的消防安全管理，确保消防设施完好。
六、质量控制措施1. 严格按照设计要求进行施工，确保施工质量；2. 加强施工过程中的质量控制，严格执行检验制度；3. 对模板及支撑材料进行严格检验，确保材料质量；4. 加强施工过程中的沟通协调，确保施工质量。
模板工程及支撑体系安全专项施工方案编制要点
广东省市政基础设施工程模板工程及支撑体系安全专项施工方案编制要点AQSZ-P-1.3一、方案主要包括以下内容：（一）工程概况：危大工程概况和特点、施工平面布置、场地及周边环境情况、施工要求和技术保证条件等：（二）编制依据：相关法律、法规、规范性文件、标准、规范、操作规程及施工图设计文件、施工组织设计等；（三）施工计划：包括施工进度计划、材料与设备计划等；（四）施工工艺技术：技术参数、工艺流程、施工方法、操作要求、检查要求等；（五）施工安全保证措施：组织保障措施、技术措施、监测监控措施等；（六）施工管理及作业人员配备和分工：施工管理人员、专职安全生产管理人员、特种作业人员、其他作业人员等；（七）验收要求：验收标准、验收程序、验收内容、验收人员等：（八）应急处置措施；（九）计算书、相关施工图纸及节点详图。
二、方案应符合下列规定：（-）支撑架搭设前应编制专项施工方案，架体结构和立杆地基承载力应进行设计；（二）专项施工方案应进行审核、审批；（三）超过一定规模的钢管满堂模板支撑架，其专项施工方案应组织专家论证；（四）专项施工方案实施前，应进行安全技术交底，并应有文字记录。
三、工程概况危险性较大的分布分项工程概况、施工现场条件、施工平面布置图、施工要求和技术保证条件、施工部位、支架搭设。
四、编制依据简述安全专项施工方案编制所依据的相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。
五、施工计划（一）施工进度计划（进度计划横道图和网络图）。
（二）资源配置计划（含劳动力、材料、机械及设备的配置计划等）。
六、施工工艺技术（主要包括技术参数、工艺流程、施工方法、操作要求、检查验收等，其中计算书和相应图纸可列附件）。
（一）模板支架体系的技术参数、搭设方法及要求：脚手架材料、搭设高度、基础处理、结构尺寸、步距、立杆横距、立杆纵距、连墙件要求等等；（-）施工工艺流程：（三）支架架体搭设；（四）模板安装：（五）模板支架控制措施；（六）混凝土施工（七）模板、支架拆除；七、施工安全保证措施（含组织保障、技术措施、监测监控等）。
