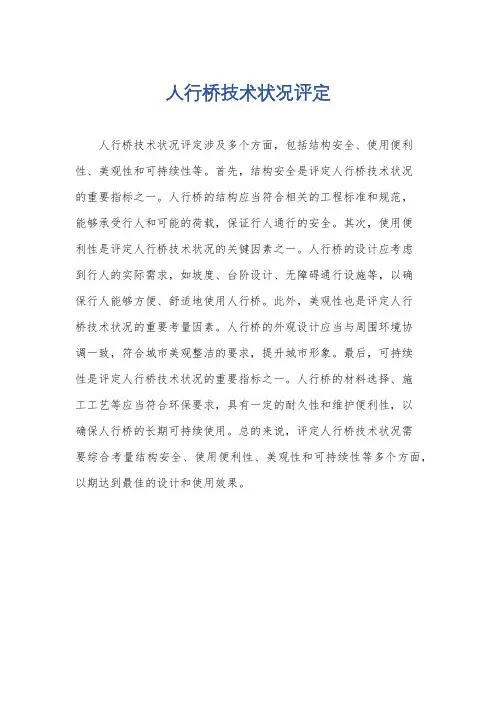

人行桥技术状况评定
人行桥技术状况评定
人行桥技术状况评定涉及多个方面，包括结构安全、使用便利性、美观性和可持续性等。
首先，结构安全是评定人行桥技术状况
的重要指标之一。
人行桥的结构应当符合相关的工程标准和规范，
能够承受行人和可能的荷载，保证行人通行的安全。
其次，使用便
利性是评定人行桥技术状况的关键因素之一。
人行桥的设计应考虑
到行人的实际需求，如坡度、台阶设计、无障碍通行设施等，以确
保行人能够方便、舒适地使用人行桥。
此外，美观性也是评定人行
桥技术状况的重要考量因素。
人行桥的外观设计应当与周围环境协
调一致，符合城市美观整洁的要求，提升城市形象。
最后，可持续
性是评定人行桥技术状况的重要指标之一。
人行桥的材料选择、施
工工艺等应当符合环保要求，具有一定的耐久性和维护便利性，以
确保人行桥的长期可持续使用。
总的来说，评定人行桥技术状况需
要综合考量结构安全、使用便利性、美观性和可持续性等多个方面，以期达到最佳的设计和使用效果。
桥梁技术状况评定
X307 X307 X307 X307
九公里汉延渠桥 农场渠桥 跃进桥 红坡坡桥
11.540 15.150 15.伸缩缝 ﹑桥台 桥面铺装 伸缩缝﹑桥台
缺损类型
裂缝 裂缝 撞坏缺失 破损（伸）﹑裂缝（桥） 裂缝 锚固区缺陷﹑桥头跳车
病害描述
局部裂缝 局部裂缝 局部车辆冲撞缺失 1#-2#伸缩缝破损﹑1#桥台短细裂缝 局部裂缝 混凝土出现轻微损坏﹑剥落，桥头轻微跳车
桥板﹑锥坡﹑桥台﹑桥面铺装 板剥落掉角﹑锥坡裂缝﹑桥头跳 局部混凝土剥落掉角，锥坡较多裂缝，轻微桥头跳车，桥面铺装局部有横缝 车﹑铺装裂缝 0#﹑1#轻度跳车，桥面铺装裂缝 桥台﹑桥面铺装 0#﹑1#桥头跳车﹑桥面铺装裂缝 桥墩﹑防排水系统 桥面铺装 桥面铺装﹑主拱圈﹑桥台﹑腹拱 伸缩缝﹑桥面铺装 桥面铺装﹑护坡﹑桥板 桥面铺装 伸缩缝﹑桥面铺装 桥面铺装 伸缩缝﹑桥面铺装 伸缩缝 冲刷﹑排水不畅 变形﹑破损 裂缝﹑渗水 伸缩缝损坏﹑桥面铺装麻面 裂缝﹑缺陷﹑混凝土碳化 裂缝 裂缝﹑麻面﹑锚固区缺陷 裂缝 锚固区缺陷﹑裂缝 锚固区缺陷 2#桥墩基础局部冲刷，防排水桥下出现漏水 多处波浪拥包，局部浅坑槽 桥面铺装裂缝，主拱圈严重纵向裂缝﹑1#﹑2#桥台竖向裂缝，腹拱局部有明 显渗水 伸缩缝损坏钢筋外漏，桥面铺装有麻面 桥面铺装局部有裂缝，R0护坡勾缝脱落开裂，1-12#局部出现网状裂缝， 1#4#6#碱集反应 桥面铺装局部有裂缝 桥面铺装多处裂缝﹑出现露骨﹑麻面，伸缩缝锚固区局部损坏 桥面铺装多处裂缝 伸缩缝局部损坏，桥面铺装多处裂缝 1#伸缩缝局部损坏
中心桩号
1278.632 1288.500 1291.020 1292.420 1292.819 1305.716 1307.479 K44+432 K51+777 K69+585 K78+240 K87+265 K114+530 115.398 118.261 120.318 122.150 136.640
五类桥梁桥梁技术状况评定报告范文
五类桥梁桥梁技术状况评定报告范文一、桥梁基本信息。
咱今天来唠唠这座五类桥梁。
这座桥位于[具体地点]，那可是连接[周边地点1]和[周边地点2]的重要通道呢。
桥建成于[建成年份]，已经在那兢兢业业服役了好些年头了。
它是[桥梁结构类型，比如混凝土梁桥之类的]，全长[X]米，桥面宽度[X]米。
二、评定目的。
为啥要给这座桥做技术状况评定呢？其实很简单，就像人老了要体检一样，桥用久了也得检查检查，看看它是不是还健康，还能不能安全地让车辆和行人通过。
特别是这座桥已经出现了一些小毛病，为了大家的安全着想，必须得仔细评估评估。
三、评定依据。
四、评定过程。
# （一）外观检查。
1. 上部结构。
一走到桥上，就能看到梁体上有好多裂缝，就像脸上的皱纹一样，密密麻麻的。
有些裂缝还挺宽的，感觉就像桥在无声地喊“我受伤了”。
而且梁体表面的混凝土还有剥落的现象，就像人掉皮屑似的，一块一块的，看着可糟心了。
桥的支座也不太妙，有的支座已经发生了严重的变形，就像本来好好站直的人突然弯腰驼背了。
还有的支座锈迹斑斑，感觉就像被岁月腐蚀得不成样子了。
2. 下部结构。
桥墩和桥台就像桥的腿一样，可这腿也有点毛病。
桥墩表面有不少地方混凝土都破损了，露出了里面的钢筋，就像腿上破了皮，骨头都快露出来了。
而且在桥墩的基础周围，还能看到一些泥土被冲刷的痕迹，这就好比人的脚底下的土被冲走了，站不稳啊。
桥台也没好到哪里去，台身有倾斜的现象，就像一个人站歪了一样，看着就让人担心它会不会突然倒下来。
3. 桥面系。
桥面那是坑坑洼洼的，就像月球表面一样，到处都是坑。
这对开车的人来说可太难受了，一颠一颠的，感觉车都要散架了。
而且桥上的栏杆也有损坏的地方，有的栏杆断了，就像缺了牙齿一样，这对行人的安全可存在很大的隐患呢。
# （二）特殊检测。
1. 结构强度检测。
经过检测设备的检测，发现桥的梁体结构强度已经严重不足。
就好比一个人的力气越来越小，已经干不动重活了。
原本能承受[X]吨重量的梁体，现在估计连[X]吨都有点悬了。
桥梁检查与技术状况评定
板式橡胶支座
盆式橡胶支座
支座病害
支座病害
返回
支座病害引起的病害
墩柱混凝土开裂
桥台前墙、雉墙开裂
桥台前墙、雉墙开裂
墩柱混凝土环向开裂
d
墩柱混凝土开裂
墩柱混凝土开裂 改变主梁的约束条件
支座垫石破损
桥梁下部结构墩柱裂缝
环向多为温度、水平力裂缝或受 力状态发生改变引起。单侧裂缝多为 坡桥自重分力引起的裂缝。 局部水平多为混凝土保护层不足 引起。 由约束状态改变引起的裂缝，应 注意独柱的垂直度观测、基础沉降观 测，排除受力超过承载能力。
不合格级及D级桥的判定
不合格级及D级桥的判定
各种类型桥梁有下列情况之一，即可直接评定为不合格级桥和D级桥： 1、Ⅲ、Ⅳ类环境下的预应力梁产生受力裂缝且裂缝宽度超过本规范表5.4.2限值。 2、拱桥的拱脚处产生水平位移或无铰拱拱脚产生较大的转动。 3、钢结构节点板及连接铆钉、螺栓损坏在20%以上、钢箱梁开焊、钢结构 主要构件有严重扭曲、变形、开焊，锈蚀削弱截面积10%以上。 4、墩、台、桩基出现结构性断裂缝，裂缝有开合现象，倾斜、位移、沉降 变形危及桥梁安全时。 5、关键部位混凝土出现压碎或压杆失稳、变形现象。 6、结构永久变形大于设计规范值。 7、结构刚度达不到设计标准要求。 8、支座错位、变形、破损严重，已失去正常支承功能。
碳化 混凝土 混凝土 结 构 抗渗 性能 碱骨料 反 应 冻融 氯离子 侵 蚀
+
钢 筋
钢筋锈蚀
毛细孔道 裂 缝
混凝土劣化与钢筋锈蚀
返回
基础冲刷、掏空、外露
基础冲刷外露
中墩基础掏空
返回
裂缝观测仪
返回
钢箱梁主梁锈蚀
钢箱梁主梁锈蚀、漆皮脱落

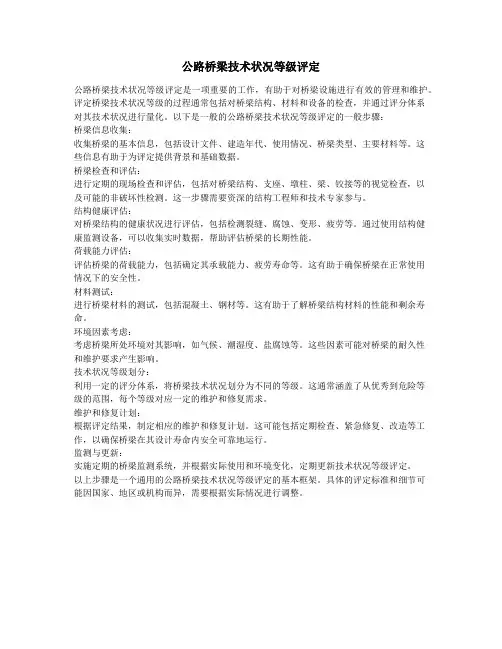

公路桥梁技术状况等级评定
公路桥梁技术状况等级评定公路桥梁技术状况等级评定是一项重要的工作，有助于对桥梁设施进行有效的管理和维护。
评定桥梁技术状况等级的过程通常包括对桥梁结构、材料和设备的检查，并通过评分体系对其技术状况进行量化。
以下是一般的公路桥梁技术状况等级评定的一般步骤：桥梁信息收集：收集桥梁的基本信息，包括设计文件、建造年代、使用情况、桥梁类型、主要材料等。
这些信息有助于为评定提供背景和基础数据。
桥梁检查和评估：进行定期的现场检查和评估，包括对桥梁结构、支座、墩柱、梁、铰接等的视觉检查，以及可能的非破坏性检测。
这一步骤需要资深的结构工程师和技术专家参与。
结构健康评估：对桥梁结构的健康状况进行评估，包括检测裂缝、腐蚀、变形、疲劳等。
通过使用结构健康监测设备，可以收集实时数据，帮助评估桥梁的长期性能。
荷载能力评估：评估桥梁的荷载能力，包括确定其承载能力、疲劳寿命等。
这有助于确保桥梁在正常使用情况下的安全性。
材料测试：进行桥梁材料的测试，包括混凝土、钢材等。
这有助于了解桥梁结构材料的性能和剩余寿命。
环境因素考虑：考虑桥梁所处环境对其影响，如气候、潮湿度、盐腐蚀等。
这些因素可能对桥梁的耐久性和维护要求产生影响。
技术状况等级划分：利用一定的评分体系，将桥梁技术状况划分为不同的等级。
这通常涵盖了从优秀到危险等级的范围，每个等级对应一定的维护和修复需求。
维护和修复计划：根据评定结果，制定相应的维护和修复计划。
这可能包括定期检查、紧急修复、改造等工作，以确保桥梁在其设计寿命内安全可靠地运行。
监测与更新：实施定期的桥梁监测系统，并根据实际使用和环境变化，定期更新技术状况等级评定。
以上步骤是一个通用的公路桥梁技术状况等级评定的基本框架。
具体的评定标准和细节可能因国家、地区或机构而异，需要根据实际情况进行调整。
桥梁技术状况评定
10
桥墩
0.30
11
桥台
0.30
12
墩台基础
0.28
13
河床
0.07
14
调治构造物
0.02
桥面系
15
桥面铺装
0.40
16
伸缩缝装置
0.25
17
人行道
0.10
18
栏杆、护栏
0.10
19
排水系统
0.10
20
照明、标志
0.05
悬索桥
部位
类别
评价部件
权重
上部结构
1
加劲梁
0.15
2
索塔
0.2
3
支座
0.05
4.1.2 桥梁技术状况等级分类
1. 桥梁部件分为主要部件和次要部件由于不同的桥梁构件对桥梁技术状况影响程度不同，将桥梁结构分成两大部分，分别为主要部件和次要部件。
4.1.2 桥梁技术状况等级分类
2. 各结构类型桥梁主要部件见下表，其他部件为次要部件。
4.1.2 桥梁技术状况等级分类
3. 桥梁总体技术状况评定等级分为 1 类、2 类、3 类、4 类、5 类
4.1.2 桥梁技术状况等级分类
桥梁总体技术状况评定等级
1类
2类
5类
4类
3类
功能完好
轻微缺损
全新状态
主要构件大的缺损
中等缺损
主要构件存在严重缺损
对使用功能无影响
严重影响桥梁使用功能，或影响承载能力，不能保证正常使用
尚能维持正常使用功能
不能正常使用危及桥梁安全桥梁处于危险状态
正常保养
小修、保养
加固、改建、重建
公路桥梁技术状况等级评定
公路桥梁技术状况等级评定公路桥梁技术状况等级评定是根据对桥梁结构的检测、评估和分析，以确定其技术状态和维护需求的一种评估方法。
这种评估方法通常根据桥梁的结构状况、使用环境和使用寿命等因素进行评定，以便及时采取必要的维护和修复措施，确保桥梁的安全可靠运行。
桥梁技术状况等级评定通常包括以下几个方面的内容：1. 结构评估：对桥梁的主要结构体系进行评估，包括桥面、墩台、拱架、桥墩、桥桩等结构。
主要考察结构的受力情况、变形情况、损伤和裂缝情况等。
通过检测和测量，确定结构的健康状况和剩余寿命。
评定结构的承载能力和使用安全性。
2. 材料状况评估：对桥梁所使用的材料进行评估，包括混凝土、钢材、铆钉等。
主要考察材料的老化和腐蚀情况，以及相关的材料性能。
通过抽取样品进行实验和测试，评定材料的性能和寿命。
3. 使用环境评估：对桥梁所处的环境条件进行评估，包括水质、温度、湿度、盐碱等。
主要考察环境对桥梁结构和材料的影响，例如腐蚀、磨损等。
通过采样和监测，确定环境的影响程度和持续时间。
4. 维护状况评估：对桥梁的维护和修复记录进行评估，包括维修措施、维护费用和维护周期等。
主要考察维护和修复措施的有效性和及时性，以及预防性维护的实施情况。
通过维护记录和维护档案，评定维护的执行情况和效果。
5. 使用寿命评估：对桥梁的使用年限和寿命进行评估，包括设计寿命和实际使用情况。
主要考察桥梁的使用频率、荷载情况、使用年限和设计寿命之间的关系。
通过数据分析和结构计算，评定桥梁的剩余使用寿命和维护需求。
综合以上评估内容，根据评估结果，可以将桥梁的技术状况划分为不同的等级，一般常用的等级有：A级（良好）、B级（一般）、C级（较差）、D级（危险）。
不同等级对应不同的维护和修复要求，也为桥梁管理部门和维护单位提供了科学依据。
对于技术状况等级评定，需要采用先进的检测方法和技术手段。
例如，使用无损检测技术对混凝土和钢结构进行检测，利用监测设备对变形和振动进行实时监测，利用激光扫描和红外成像技术对桥梁进行全面的检测和评估。
桥梁技术状况评定—下部结构评定
桥梁下部结构构件技术状况评定
• 1 桥墩 桥墩按照构件组成分成墩身、盖梁和系梁。
1.1 墩身评定指标及分级评定标准： • 1 蜂窝、麻面(标度1-3)。 • 2 剥落、露筋(标度1-4)。 • 3 空洞、孔洞(标度1-4)。 • 4 钢筋锈蚀(标度1-4)。 • 5 混凝土碳化、腐蚀(标度1-4)。 • 6 磨损(标度1-4) 。 • 7 圬工砌体缺陷(标度1-4) 。 • 8 位移(标度1-5) 。 • 9 裂缝(标度1-5) 。
墩身裂缝的描述根据裂缝的不同形态和发生部位分为网状裂缝、墩身的水平 裂缝、竖向裂缝、由支承垫石从下向上发展的裂缝、墩帽顶面水平裂缝、不 等高的墩盖梁和雉墙上的竖向裂缝以及镶面石突出的裂缝。
桥梁下部技术状况评定
桥梁下部技术状况评定
桥梁下部结构构件技术状况评定
• 1.2 盖梁和系梁查指标及分级评定标准：
Байду номын сангаас
桥梁下部技术状况评定
桥梁下部结构构件技术状况评定
• 1 桥墩
墩身为桥梁的主要部件，不仅对安全使用至关重要，而且维修工作量 和难度较大，所以对桥墩标度≥3类的情况就需要进行及时地维修。
墩身位移指标由于较难以量化反映，本标准只进行定性描述和分类。墩身位 移一旦出现，情形就较严重，故本标准中墩身位移的标度从3类开始。连续 梁、连续刚构、拱桥等其他类型桥梁一旦发生墩台沉降或位移，需要进行计 算分析并采取应对措施。
桥梁下部技术状况评定
3基础
基础检查需对基础及河底铺砌的缺损情况进行详细检查，其中水下部分需通过相关辅助 手段（水下摄像机、水下腐蚀电位测量仪等）进行检查。连续梁、连续刚构、拱桥等其他类 型桥梁一旦发生基础沉降或位移，需要进行计算分析并采取应对措施。
