第二章 第5节流变性及其调整

第二章 第5节流变性及其调整
3. 流体的基本流型:
按照流体流动时剪切速率与剪切应力之间的关系,流体可以划分为不同的 类型,即所谓流型。除牛顿流型外,根据所测出的流变曲线形状的不同,又可 将非牛顿流体归纳为塑性流型、假塑性流型和膨胀流型。以上四种基本流型的
流变曲线如图所示。符合这四种流型的流体分别叫做牛顿流体、塑性流体、 假塑性流体和膨胀性流体。
性和水化膜)极不均匀引起的。片状的粘土颗粒有两种不同的表面,即带永久负电荷的板 面和既可能带正电荷也可能带负电荷的端面,这样粘土表面在溶液中就可能形成两种不同 的双电层。一般说来,粘土胶体颗粒的相互作用受三种力的支配,即双电层斥力、静电吸 引力和范德华引力。粘土颗粒间净的相互作用力是斥力和吸力的代数和,因此在不同条件 下,会产生以上三种不同的连结方式。
③牛顿内摩擦定律:液体流动时,液体层与层之间的内摩擦力(F)的大 小与液体的性质及温度有关,并与液层间的接触面积(S)和剪切速率 (g)成正比,而与接触面上的压力无关,即 F = m S g 。 ④剪切应力 τ:内摩擦力F除以接触面积S即得液体内的剪切应力τ ,剪切 应力可理解为单位面积上的剪切力,即τ = F/S 。
①曲线过原点 原因:无网架结构;有脆弱不连续的网架结构,一经拆散不易恢复,故 一触即动。
②无直线段:γ ↑,dτ/dγ ↓,即剪切应力与剪切速率之比总是变化的。
(4)假塑性流体的流变模式: = K g n (0<n <1)
又称幂律模式(Power Low Model)。n 为流性指数和K 为稠度系数,是假塑 性流体的两个重要流变参数。
共七十六页
塑性(sùxìng)流体
一、钻井液的基本(jīběn)流型及其特点
(1)塑性流体:如高粘土含量的钻井液、 油漆和高含蜡原油等。 (2)静切应力s :塑性流体当g = 0时, 0。 也就是说,它不是加很小的剪切应力就 开始流动,而是必须加一定的力才开始 流动,这种使流体开始流动的最低剪切 应 力 ( s) 称 为 静 切 应 力 ( 又 称 静 切 力 、

钻井液流变性测定

钻井液流变性测定

中国石油大学钻井液工艺原理实验报告实验日期:2011/4/26 成绩:班级:学号:姓名:教师:同组者:实验一钻井液流变性测定一 .实验目的1. 掌握六速旋转粘度计的应用方法。

2. 掌握如何判断钻井液的流型及对应流变参数的计算方法。

3. 比较各流变模式与实际流变曲线的吻合程度,弄清各种模式的特点。

4. 掌握钻井液增粘剂及降粘剂对钻井液流变性的影响。

二.实验原理1. 旋转粘度计工作原理电动机带动外筒旋转时,通过被测液体作用于内筒上的一个转矩,使与扭簧相连的内筒偏转一个角度。

根据牛顿内摩擦定律,一定剪功速率下偏转的角度与液体的粘度成正比。

于是,对液体粘度的测量就转换为内筒的角度测量。

2. 流变曲线类型、意义。

流变曲线是指流速梯度和剪切应力的关系曲线。

根据曲线的形式,它可以分为牛顿型、塑性流型、假塑性流型和膨胀性流型。

为了计算任何剪切速率下的剪切应力,常用的方法是使不同流变模式表示的理想曲线逼近实测流变曲线,这样,只需要确定两个流变参数,就可以绘出泥浆的流变曲线。

牛顿模式反映的牛顿液体,其数学表达式为:τ =η·D宾汉模式反映的是塑性液体,其数学表达式为:τ =τ 0 +ηp·D指数模式反映的是假塑性流体,其数学表达式为:τ =K·D n 或 Lgτ =lgK + n·lgD卡森模式反映的是一种理想液体,其数学表达式为:τ1/2 =τ1/2 c +η1/2∞ .D1/2实际流变曲线与那一种流变模式更吻合,就把实际液体看成那种流型的流体。

三. 实验仪器及药品实验仪器:ZNN-D6 型旋转粘度计;高速搅拌器。

实验仪器使用要点:1.检查好仪器,要求;①刻度盘对零。

若不对零,可松开固定螺钉调零后在拧紧。

②检查同心度。

高速旋转时,外筒不得有偏摆。

③内筒底与杯距不低于1.3cm。

2.校正旋转粘度计①倒350m1 水于泥浆杯中,置于托盘上,上升托盘,使液面与外筒刻度线对齐,拧紧托盘手轮。

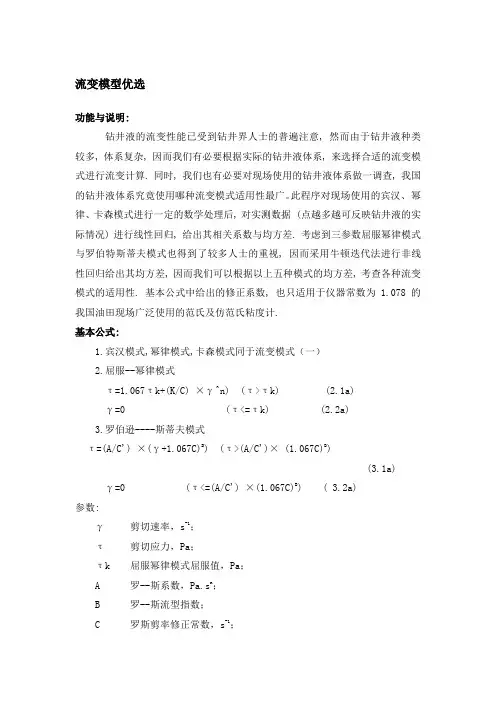

流变模式二

流变模式二

流变模型优选功能与说明:钻井液的流变性能已受到钻井界人士的普遍注意, 然而由于钻井液种类较多, 体系复杂, 因而我们有必要根据实际的钻井液体系, 来选择合适的流变模式进行流变计算. 同时, 我们也有必要对现场使用的钻井液体系做一调查, 我国的钻井液体系究竟使用哪种流变模式适用性最广。

此程序对现场使用的宾汉、幂律、卡森模式进行一定的数学处理后, 对实测数据 (点越多越可反映钻井液的实际情况) 进行线性回归, 给出其相关系数与均方差. 考虑到三参数屈服幂律模式与罗伯特斯蒂夫模式也得到了较多人士的重视, 因而采用牛顿迭代法进行非线性回归给出其均方差, 因而我们可以根据以上五种模式的均方差, 考查各种流变模式的适用性. 基本公式中给出的修正系数, 也只适用于仪器常数为 1.078的我国油田现场广泛使用的范氏及仿范氏粘度计.基本公式:1.宾汉模式,幂律模式,卡森模式同于流变模式(一)2.屈服--幂律模式τ=1.067τk+(K/C) ×γ^n) (τ>τk) (2.1a)γ=0 (τ<=τk) (2.2a)3.罗伯逊----斯蒂夫模式τ=(A/C') ×(γ+1.067C)B) (τ>(A/C')× (1.067C)B)(3.1a)γ=0 (τ<=(A/C') ×(1.067C)B) ( 3.2a)参数:γ剪切速率,s-1;τ剪切应力,Pa;τk 屈服幂律模式屈服值,Pa;A 罗--斯系数,Pa.s n;B 罗--斯流型指数;C 罗斯剪率修正常数,s-1;C' 与仪器有关的修正常数;K 屈--幂模式稠度系数,Pa.s n; N 屈--幂模式流型指数。

第二章 钻井液基础知识

第二章  钻井液基础知识

第二章、钻井液基础知识钻井液在钻井中的作用。

1、清洗井底,携带岩屑,保持井底清洁,保证钻头不断地破碎地层,使钻进不中断。

2、平衡地层中的流体(油、气、水)压力,防止井喷、井漏等井下复杂情况,保护油气层。

3、平衡岩石侧压力,并在井壁形成泥饼,保持井壁稳定,防止地层坍塌。

4、发挥水力效能,传递动力,冲击井底,帮助钻头破碎井底岩石,提高钻井速度。

5、悬浮岩屑和加重剂,降低岩屑沉降速度,避免沉砂卡钻。

另外承受钻杆和套管的部分重力。

6、润滑并冷却钻头,钻具。

7、防止地层中盐水、盐岩、石膏、芒硝等对钻井液的化学污染,防止硫化氢污染和损害。

8、利用钻井液,准确获得井下资料。

一、钻井液性能与钻井工作的关系一)、钻井液密度与钻井的关系密度过大有以下害处:1、损害油气层;2、降低钻井速度;3、过大压差造成压差卡钻;4、易憋漏地层;5、易引起过高的粘切;6、多消耗钻井液材料及动力;7、抗污染能力下降。

密度过低则容易发生井喷、井塌(尤其是负压钻井)、缩径(对塑性地层,如较纯的粘土、盐岩层等)及携屑能力下降等。

二)、钻井液粘度、切力与钻井的关系1、粘度、切力过大有以下害处。

⑴流动阻力大,能量消耗多,功率低,钻速慢;⑵净化不良(固控设备不易充分发挥效力),易引起井下复杂情况;⑶易泥包钻头,压力波动大,易引起卡、喷、漏和井塌等事故;⑷脱气较难,影响气测并易造成气侵。

2、粘度和切力过低也不利于钻井,如:⑴洗井不良,井眼净化效果差;⑵冲刷井壁加剧,引起井塌等井下事故;⑶岩屑过细影响录井。

三)、滤失量和泥饼质量与钻井工作的关系钻井液滤失量过大,泥饼厚而虚,会引起一系列问题。

1、易造成地层孔隙堵塞而损害油气层,滤液大量进入油气层,会引起油气层的滲透率等物性变化,损害油气层,降低产能。

2、泥饼在井壁堆积太厚,环空间隙变小,泵压升高。

3、易引起泥包钻头,下钻遇阻、遇卡或堵死水眼。

4、在高滲透地层易造成较厚的滤饼而引起阻卡,甚至发生压差卡钻。

油田化学-钻井液化学(第二章)

油田化学-钻井液化学(第二章)
固相质量守恒
(qFL AL) SM AL SC
达西定律
dqFL k Ap dt L
q FL A
SC 2 k P 1t SM

式中: A----渗滤面积
k----泥饼渗透率 ΔP----渗滤压差
SC
SM
静滤失方程
----泥饼中固相体积分数 ----钻井液中固相体积分数 t----渗滤时间 μ----滤液粘度
第二章
第二节 钻井液密度及其调整
上一内容
下一内容
回主目录
返回
一、钻井液密度 钻井液工艺原理电子教案
1、定义:单位体积钻井液的质量。 g/cm3, kg/m3, lbm/bbl
1 g/cm3 = 8.33 lbm/bbl 2、对钻井的影响
第二章
(1)影响井下安全(井喷、井漏、井塌和卡钻等)
(2)影响钻井速度 (3)与油气层损害有关
碱性来源 :OH-、CO3
2-、
第二章
HCO3pH值
(2)钻井液酸碱性表示方法
碱度 pH值法缺点:pH值不能反映维持钻井液碱性的
离子种类和类型。
上一内容
下一内容
回主目录
返回
一、钻井液酸碱性表示法 钻井液工艺原理电子教案 (3)碱度表示法
第二章
碱度:用[0.01M]的标准硫酸中和1mL样品(滤 液)至指示剂变色时所需的体积(单位:mL)。
返回
二、钻井液酸碱性调整 钻井液工艺原理电子教案
3、纯碱(Na2CO3)
第二章
Na2CO3 2 Na CO32 CO32 H 2O HCO3 OH HCO3 H 2O H 2CO3 OH
◑间接产生OH◑作除钙剂或除镁剂—CaCO3,Mg(OH)2

@钻井液性能解析

@钻井液性能解析
• 幂律流体
– n=0.4-0.7
34
钻井液流变性与钻井的关系
• 钻井液的流变性与井眼净化的关系
– 实现平板型层流的方法
• 加适量的电解质,提高0
• 加入大分子量的聚合物,提高0、塑
• 强化泥浆固相控制措施,以降低塑
d0
0 /塑 (D d)2 24v 3 0 /塑 (D d)
35
钻井液流变性与钻井的关系
当量循环密度和环空密度 当量循环密度:考虑了由于泥浆流动而增加的附加压耗 环空密度:在当量循环密度基础上考虑了由于井筒内岩
屑产生的附加压耗
4
密度和压力平衡
• 钻井液密度的作用
– 平衡地层压力,防止井喷、井漏和钻井液受地 层流体的污染;
– 平衡地层压力,保持井壁稳定,防止井塌; – 实现近平衡钻井技术,减少压持效应,提高机
– 流体静止状态下的静切力悬浮
• 悬浮球形岩屑或加重材料所需要的静切力为:
s (Pa) 5ds (s m ) / 3
• ρs——岩石密度,g/cm3; • ρm——钻井液密度,g/cm3; • ds——球形岩屑颗粒直径,mm
– 如岩• 果屑V—岩的—屑当岩颗量屑粒直体不径积,呈予cm球以3. 形修,正可:根据d体p积相3 等6V的关系计算
– 钻井液的切力是指静切力,其胶体化学的实质是凝胶强 度,凝胶强度取决于单位体积中结构链环的数目和单个
链环的强度。
– 钻井液的动切力:反映层流流动时,粘土颗粒之间及高 聚物分子之间的相互作用力(形成空间网架结构的能
力)。
• 触变性(thixotropy)
– 定义:搅拌后泥浆变稀(切力降低),静置后变性
• 流变参数的调整
– 降低PV:通过合理使用固控设备、加水稀释 或化学絮凝等方法,尽量减小固相含量。

钻井液流变性-部分

钻井液流变性-部分

钻井液流变性-部分钻井液流变性本章要点:掌握有关的基本概念常用流型的特点、流变参数的意义、影响因素、计算及调整了解钻井液流变性与钻井的关系一、基本概念流变性:指在外力作用,物质发生流动和变形的特性钻井液的流变性(Rheological ProPerties of Drilling Fluids):指钻井液流动和变形的特性特性的表征流变模式(最常用的两个:宾汉模式、幂律模式)宾汉模式的参数:塑性粘度(Plastic Viscosity)和动切力(Yield Point);幂律模式的参数:流性指数(FLow Behavior Index)和稠度系数(Consistency Index) 流变参数流变曲线、动切力(Yield Point)、静切力(Gel Strength)表观粘度(Apparent Viscosity)漏斗粘度(Funnel Viscosity)、塑性粘度(Plastic Viscosity)对钻井液而言,其流动性是主要的方面对钻井工作的意义环空水力参数计算悬浮岩屑与重晶石提高钻井速度/机械钻速携带岩屑,保证井底和井眼的清洁保持井眼规则、保证井壁稳定和井下安全1、流体流动的基本概念①剪切速率液体与固体的重要区别之一就是:液体具有流动性液流中各层流速不同的现象,通常用剪切速率(或称流速梯度)描述剪切速率/速度梯度γ:指垂直于流速方向上单位距离流速的增量γ=dv/dx单位:流速单位v:m/s、距离单位x:m 、剪切速率γ:s-1流速越大,剪切速率越大(剪切速率与流速成正比)在钻井过程中,钻井液在各个部位的剪切速率不同沉砂池处:10-20s-1环形空间:50~250s -1钻杆内:100~1 000 s-1钻头喷嘴处:10 000-100 000 s-1②剪切应力液流中各层的流速不同,故层与层之间必然存在着相互作用。

由于液体内部内聚力的作用流速较快的液层会带动流速度较慢的相邻液层,而流速较慢的液层又会阻碍流速较快的相邻液层因此在流速不同的各液层之间发生内摩擦作用,即出现成对的内摩擦力(即剪切力),阻碍液层剪切变形液体的粘滞性:液体流动时所具有的抵抗剪切变形的物理性质牛顿内摩擦定律:液体流动时,液体层与层之间的内摩接力(F)的大小与液体的性质及温度有关并与液层间的接触面积(S)和剪切速率(γ)成正比,而与接触面上的压力无关表达式:F=μSγ剪切应力:内摩擦力F除以接触面积S表达式:τ =F/S=μγ式中:F-----流体的内摩擦力,单位NS-----接触面积,单位m2μ-----粘度,单位Pa·s,实际生活中一般采用mPa·s(1cp=1mPa·s)※剪切应力τ:流体单位面积上的内摩擦力③流体牛顿流体:剪切应力与剪切速率的关系遵守牛顿内摩擦定律的流体如:水、酒精等大多数纯液体、轻质油、低分子化合物溶液以及低速流动的气体等非牛顿流体:不遵守牛顿内摩擦定律的流体均为牛顿流体如:高分子聚合物的浓溶液和悬浮液、大多数钻井液④流变模式和流变曲线剪切应力和剪切速率是流变学个的两个基本概念钻井液流变性的核心问题就是研究各种钻井液的剪切应力与的剪切速率之间的关系流变方程/流变模式:表示剪切应力与的剪切速率之间关系的数学关系式(描述τ 和γ之间的数学关系)流变曲线:表示剪切应力与的剪切速率之间关系的图线(描述τ 和γ之间的曲线)二、流体的基本流型及特点按流体流动是的剪切速率和前切应力之间的关系,流体可以划分为不同类型,即所谓流型牛顿流体塑性流体/宾汉塑性流体/宾汉流体非牛顿流体假塑性流体/幂律流体膨胀性流体牛顿流型τ = μγ塑性流型τ = τ0+ μpγ假塑性流型τ = K γn n<1膨胀性流型τ = K γn n>1卡森流型——卡森流体目前广泛使用的多数钻井液为塑性流体(宾汉流体)和假塑性流体1、塑性流体举例:高粘土含量的钻井液、高含蜡原油和油漆等①流变曲线(1)曲线不过原点,在τ轴上有一截距τs静切力/静切应力/切力/凝胶强度(τs):使塑性流体开始流动的最低剪切应力不过原点原因:颗粒间以端-端和/或端-面连接形成网架结构,要使体系流动必破坏这种网架结构τs物理意义:反映钻井液在静止时形成网架结构的强弱粘土矿物具有片状或棒状结构,形状很不规则,颗粒之间容易彼此连接在一起,形成空间网架结构扩散双电层斥力粘土颗粒间作用力水化膜弹性斥力范德华引力/静电吸引力等(2)在低剪切速率范围内,为曲线段流体开始流动后,存在矛盾:结构拆散←→结构恢复在低剪切速率下,可供拆散的网架结构较多,结构拆散速度>结构恢复速度→拆散程度随剪切速率增加而增大→ △τ/ △γ(表观粘度) ↓(3)在中、高剪切速率范围内,为直线段可供拆散的网架结构数量↓→结构拆散速度↓γ体系中游离的颗粒数量↑→结构恢复速度↑当γ达到某一值时结构拆散速度= 结构恢复速度网架结构数量不变产生同样△γ所需△τ不变(△τ/ △γ不变)②宾汉模式(适合于中、高剪切速率)(曲线的直线段)τ = τ0+ ηpγ式中:τ0:动切力或屈服值(Yield Point),Paηp:塑性粘度,Pa·s,实际中使用mPa·s(1)塑性粘度μp(直线段的斜率)①物理意义:反映流体在层流下达到动平衡(网架结构的拆散速度等于其恢复速度)时,固相颗粒之间、固相颗粒与液相之间以及液相内部内摩擦力的大小②影响因素固相含量↑→固相颗粒数目↑→塑性粘度ηp↑固相分散度↑→固相颗粒数目↑→塑性粘度η p↑固相类型活性固相:在水中分散性强的固相,如膨润土惰性固相:在水中分散性弱的固相,如钻屑活性固相含量↑→固相分散度↑→ 塑性粘度ηp↑(固相含量一定)液相粘度↑→内摩擦力↑→塑性粘度η p↑温度↑→液相粘度↑→塑性粘度ηp↑③调整加预水化膨润土ηp↑加增粘剂使用固控设备ηp↓使用化学絮凝剂加水稀释(2)动切力τ0延长直线段与剪切应力轴相交点①物理意义:钻井液在层流状态下达到动平衡时形成网架结构的强弱。

钻井液的流变性—流体流动的基本流型

钻井液的流变性—流体流动的基本流型

知识点2:非牛顿流体的基本流型
假塑性流体
某些钻井液、高分子化合物的水溶液以及乳状液均属 于假塑性流体。其流变曲线通过原点凸向剪切应力轴的曲线。 流动特点是施加极小的剪切应力就能产生流动,不存在静切 力,黏度随剪切应力增大而降低。
K n
K——稠度系数, Pa·sn; n——流性指数,n<1。
上式为假塑性流体的流变模式,也成为幂律公式。
μ——粘滞系数,黏度,Pa·s。
dx
知识点1:流体流动的基本概念
在实际应用中一般用mPa·s表示液体黏度, 1Pa·s=1000 mPa·s,例如20℃,水的黏度是 1.0087mPa·s。
上式为牛顿内摩擦力数学表达式;遵循牛顿内摩 擦定律的流体为牛顿流体;不遵守牛顿内摩擦定律流 体为非牛顿流体。大多数钻井液属于非牛顿流体。
知识点3:钻井液流变参数
3、塑性粘度和动切力的控制 影响塑性粘度的因素主要有钻井液固相含量,钻井
液中粘土的分散程度,高分子处理剂的使用等。可通过 降低钻井液的固相含量、加水稀释或化学絮凝等方法降 低塑性粘度;可以加入粘土、重晶石、混入原油或适当 提高pH值提高塑性粘度;也可以通过增加聚合物处理 剂的浓度提高塑性粘度,同时可以提高动切。
(2)塑性粘度(ηp或PV)
钻井液的塑性粘度是塑性流体的性质,不随剪切速率变化,反映 了在层流情况下,钻井液中网架结构的破坏与恢复处于动态平衡时, 悬浮颗粒之间、固相颗粒与液相之间以及连续相内部的摩擦作用的强 弱。在钻井的过程中合理控制好塑性粘度,利于安全、优质、快速、 低耗地进行钻井。
知识点3:钻井液流变参数
知识点3:钻井液流变参数
2、 钻井液的黏度和剪切稀释性
1)钻井液的粘度 (1)漏斗黏度
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钻井液常用流型:
① 牛顿流体(Newtonian Fluids) ② 宾汉流体(Bingham Plastic Flow) ③ 幂律流体(Power law flow) ④ 卡森流体(Casson flow)
1、牛顿流体

这类流体有如下特点:当τ>O时,γ>0,因此只要对牛顿流体施 加一个外力,即使此力很小,也可以产生一定的剪切速率,即 开始流动。 其粘度不随剪切速率的增减而变化。
为了确定内摩擦力与哪些因素有关,牛顿通过大量实 验研究提出了液体内摩擦定律,通常称为牛顿内摩擦定律。 其内容为:液体流动时,液体层与层之间的内摩擦力(F)的 大小与液体的性质及温度有关,并与液层间的接触面积(S) . 和剪切速率( )成正比,即:
F S
μ –viscosity, the frictional resistance ;
典型牛顿流体流变图分析
不同物质有不同粘度。
牛顿流体流变图,其流变曲线均为通过原点O的一条直线,
但粘度越高(如甘油,在15℃时为2.33Pa· s),其斜率越大,
即流变曲线与x轴的夹角越大。粘度越低(如空气,在 15℃时为0.0182╳10-3Pa· s),其斜率越小。
水的动力粘度,15℃时为1.1405×10-3 Pa· s,20℃时为
是指在外力作用下,钻井液发生流动和变形的特性。
该特性通常用钻井液的流变公式、流变曲线和流变参数,如
塑性粘度(Plastic Viscosity)、动切力(Yield Point)、 静切力(Gel Strength)、表观粘度(Apparent Viscosity) 等来进行描述的。
流变参数是流变方程的常数。
用前,应用清水进行校正。该仪器测量清水 的粘度为15±0.5秒。若误差在±1秒以内,可用下 式计算泥浆的实际粘度。
15 实测泥浆粘度 实际粘度 实测清水粘度
旋转粘度计有手摇两速、电动两速和电动六速三种。 主要用于测量泥浆的流变参数。电动六速旋转粘度 计仪器结构如图所示(测试原理见P38)。
(亦可表示为YP)称为动切应力(常简称为动切力或屈服值yield point),是将粘 粘塑流体流动图 塑流体看成塑性流体,使粘度变为常数(即塑性粘度)所需的最小切应力。τd表 示此流体运动时结构的存在及其数值的大小。塑性粘度和动切力是钻井液的两 个重要流变参数。
3、幂律流体
幂律流体的流变曲线为通过原点O的曲线,如图所示。它们可用幂函 数或叫幂律模式来表示:
1. 流体流动的基本概念
剪切速率(Shear rate (shear rate)或速度梯度,
velocity gradient)和剪切应力(shear stress)。
管道中水的流速分布是中心处流
速最大,越向周围流速越小,靠 近管壁处流速为零。流速剖面形 状为抛物线。从立体来看,它像 一个套筒望远镜或拉杆天线,如 图2所示。
2.流变模式和流变曲线(flow models and flow curves) 剪切应力和剪切速率是流变学中的两个基本概念,钻井
液流变性的核心问题就是研究各种钻井液的剪切应力与剪切
速率之间的关系。这种关系可以用学关系式表示,也可以作 出图线来表示。若用数学关系式表示时,称为流变方程习惯 上又称为流变模式( flow models)如式
n K
式中:K—稠度系数,或称为幂律系数,Pa· n; n——流性指数,或 s 称为幂律指数,无单位。 K值是粘度的度量,但不等于粘度值,而粘度越高,K值也越高。在剪切 速率一定范围内,n值可当作常数处理。n值是非牛顿性的度量,n值越低 或越高曲线也越弯曲,非牛顿性也越强,泥浆n值一般在0.5以下为好。 上式中,当n<1时为假塑性流体;当n=1时为牛顿流体;当n>1时为膨胀 流体。因此,幂律流体又区分为假塑流体与膨胀流体两种,其中最常见 的是假塑流体。
C2 C1 A
B
τs
θ2
· γ
θ1
0
塑性流体流变曲线
静切力:是指要使静止的塑性流体开始运动时,破坏其单位面积上 的网状结构所需要的切力。它可以用来表示塑性流体静止时网状结 构强度的大小。
C2 C1 A
B
当外力超过τs后,塑性流体作层流流动, 其流变曲线呈斜直线变化。此斜直线可用 下列宾汉方程(流变模式-流变方程)来表 示:
初 0.5113
终 0.5113
(4)幂律流体
流性指数 : 稠度指数:
n 3.322lg
k
600 300
(无因次) (Pa.Sn)
0.511 300 511n
钻井液流变性要点:
1. 2. 3. 4. 5. 6.
7.
8.
流变学(Rheology); 剪切速率(shear rate),剪切应力(shear stress); 流变模式(方程)flow model (equation)、流变曲线(curve); 牛顿流体的特点; 宾汉流体-塑性流体:静切力(Gel strength)、塑性粘度 (plastic viscosity); 宾汉流体-粘塑性流体:静切力、塑性粘度、动切力(yield point); 幂律流体及其参数; 钻井液流变特性的测量(阅读P38-39旋转粘度计测量原理)。

就是
牛顿流体的流变模式。若用图线来表时,就称为流变曲线
(flow curves)。
二、流动类型与流变参数 Flow Types and flow parameters
按照流体流动时剪切速率与剪切应力之间的关系,流体 可以划分为不同的类型,即所谓流型。除牛顿流型外,根据 所测出的流变曲线形状的不同,又可将非牛顿流体的流型归 纳为塑性流型、假塑性性流型和膨胀流型。以上四种基本流 型的流变曲线见图3-4。符合这四种流型的分别叫牛顿流体、 塑性流体、假塑性流体和膨胀性流体。
.
内摩擦力F除以接触面积S即得液体内的剪切应力τ ,剪切应 力可理解为单位面积上的剪切力,即
F S
用来描述液体流动时所具有的抵抗剪切变形的物理性质。其物理
意义是产生单位剪切速率所需要的剪切应力。 μ越大,表示产生 单位剪切速率所需要的剪切应力越大。粘度是液体的性质,不同 液体有不同的μ值。 μ还与温度有关,液体的粘度一般随温度的 升高而降低。
1.0087×10-3 Pa· s。
2、宾汉流体(塑性流体与粘塑性流体)
(1)塑性流体其流变曲线为不通过原 点O的一条直线。与牛顿流体不同,塑 性流体当γ=0时,τ≠0。也就是说,它 不是加很小的剪切应力就开始流动,而 是必须加一定的力才开始流动,这种使 流体开始流动的最低剪切应力(τs)称为 静切应力(又称静切力、切力或凝胶强 度)。
(1)符号
600
(2)塑性流体和粘塑性流体: 表观粘度:
塑性粘度: 动切力:
静切力 :
a 300
1 2
(mPa•s)
P 600 300
d 0.511300 p ) 0.511 2300 600 ) ( (
(mPa•s) (Pa)
(10s) (Pa) (10min)(Pa)
膨胀流体(或称为胀流型流体) (dilatant) 。随着剪切速率的
增加,其表观粘度是增加的,因而称之为剪切稠化流体。 与假塑流体相比较,膨胀流体是少见的,浓度较高的固相 形状不规则的悬浮体,在剪切作用下,颗粒分散,捕俘或 固定某些液体,而引起“干固效应”,使运动阻力增加, 粘度增加(即属于剪切稠化液),而此效应通常是可逆的。 浓的淀粉糊、一些矿浆、高固相含量的涂料等属于膨胀流 体。
钻井液流变特性
The Rheology of Drilling Fluids
流变学(Rheology):是研究流体在外力的作用下,流体
发生流动和变形的特性,建立剪切应力和剪切速率的关系, 如流变方程和流变曲线。
钻井液流变性(Rheological Properties of Drilling Fluids )
τs
s p

式中:
· γ
θ2
0
s
p
可见,塑性流体有两个流体参数,即塑性粘度 p 和静切力 s
θ1
—静切力,Pa;
—塑性粘度(plastic viscosity),Pa· 。 s

(2)粘塑性流体在低剪切速率下其流变曲线(本 来是直线)往往偏离直线,形成曲线变化,当剪切 速率增加至层流段时才呈直线变化(见图)
d p
当剪切应力超过τs时,在初始阶段剪切应力和剪切速率的关系不是一条直线, 表明此时塑性流体还不能均匀地被剪切,粘度随剪切速率增大而降低(图中曲线 段)。继续增加剪切应力,当其数值大到一定程度之后,粘度不再随剪切速率增 大而发生变化,此时流变曲线变成直线(图中直线段)。此直线段的斜率称为塑性 粘度(表示为μp或PV)。延长直线段与剪切应力轴相交于一点τd,通常将τd


④ ⑤
在一定温度和压力条件下,牛顿粘度为一常数。
可以把粘土含量低的稀泥浆归为牛顿流体。
气体、水、甘油、硅油、低分子化合物溶液等均属于牛顿流体。

式中:




—单位面积上的内摩擦力, 或称为剪切应力,Pa; —剪切速率或流速梯度,s-1;

典型牛顿流体流变图
—牛顿粘度或称为动力粘度 Pa· s,(1Pa· s=1000cP, 或lcP=10-3Pa· s=1mPa· s)
(1)仪器结构 a、动力部分 b、变速部分 c、测量部分 d、支架部分 (2)工作原理 被测液体放置在两个同心圆筒的环隙空间内,电机经过传动装置带动外筒恒 速旋转,通过被测液体的粘滞性,内筒受到一定的转矩而转动一个角度。该转角 的大小与液体的粘性相关,于是被测液体的粘度就转换为内筒的转角。
