热式质量流量计说明书
热式气体质量流量计使用说明书
目 录安全使用仪表 (1)序言 (3)技术参数 (3)安装与连接 (4)运行调试 (11)故障排除 (18)附录1.结构尺寸图 (19)附录2.满管式流量计数据 (20)附录4.部分气体物理参数 (21)※安全使用仪表※阅读完毕本手册后请妥善并与本仪表一起流动保管。
请将本手册交与终端用户技术部门保存。
本手册中安全主要事项的重要等级以 危险 注意 进行分类。
以下标识可能出现在使用的用户手册中：此图表示可能会造成危险的事项。
此图表示必须引起注意的事项此图表示禁止的事项感谢阁下选购由我公司自主研发生产热式气体质量流量计，热式气体质量流量计用户手册记录了如何正确、安全的使用本产品。
本品是气体流量测量的精密电子式仪表。
为了防止仪表的损坏和发挥最佳性能和稳定运行，请在安装、通电、调试、设置仪表前，请认真阅读本手册。
本手册适用流量控制工程师，专业工程技术人员，或我公司认可具备的相关资质人员。
如果忽视该提示警告而进行错误的操作，可能造成人身伤亡，或者重大安全事故。
危险爆炸环境应用时选用防爆型仪表 确认仪表铭牌上是否有防爆认证标识及温度组别标识，没有此标识的仪表不能用于爆炸的环境。
仪表防爆温度组别必须满足现场防爆和温度的环境要求 当在有防爆要求的场合应用时，要对本仪表的防爆温度组别进行确认，是否可以满足现场防爆、温度的要求。
爆炸环境禁止带电开盖操作 进行接线操作时，要先断开电源再进行操作。
需要改正参数设置时。
可以选择远程修改，本安红外手抄器修改，或者在安全的环境修改成功之 后再回现场环境。
以免化生爆炸。
仪表的防护等级要满足现在工况的要求 仪表防护等级是按照GB4208-93（相当于IEC529）中的相关要求进行检验和划分的。
现场要求的防护等级，应低于或者等于仪表的防护等级，一确保仪表的工作环境良好。
确认供电类型 用户可以选择两种供电方式为仪表供电，有交流220V和直流+24V（货应指注明）安装通电前必须确认供电类型是否与仪表匹配。
EL-FLOW Prestige 系列 热式质量流量计 控制器 使用说明书
使用说明书EL-FLOW®Prestige系列热式质量流量计/控制器文档号：9.17.084版本号：R日期：2022年7月26日注意事项安装使用本产品前，请仔细阅读本文档。
如未按照操作手册操作，很可能造成人身伤害和/或设备损坏。
————————————————————Bronkhorst®————————————————————版权所有©2022Bronkhorst High-Tech B.V.保留所有权利。
如未事先征得出版商书面许可，任何人士不得以任何形式或方式，复制本出版物任何内容。
免责申明我司已对本文档所有信息进行审慎审查，我司认定所有信息完全可靠。
Bronkhorst High-Tech B.V.不对本文档可能存在的任何错误、表述不当或信息缺失承担责任。
本文档所列材料仅用于进行信息说明；不会派生任何权利。
Bronkhorst High-Tech B.V.保留修改或改进旗下产品，更新文档内容相关权利，进行该等事宜前，无需通知任何特定个人或组织。
实际设备规格与产品包装很可能与文档所述内容存在差异。
使用说明书如中英文版本内容存在差异，皆以英文版本为准。
本文档的符号设备接收检查外包装，确定运输期间是否造成损坏。
若包装受损，请立即通知当地承运人承担相应责任。
同时应向Bronkhorst代表出具相应报告。
请小心拆开包装箱。
确认包装内产品运输期间是否损坏。
若包装受损，请立即通知当地承运人承担相应责任。
同时应向Bronkhorst代表出具相应报告。
退货运输相关事宜参见拆除和退货说明。
设备仓储•设备应用原包装包装后，储存在气候受控的环境中。
•注意！不得将设备储存在温度过高或过低的环境中。
•储存条件相关信息参见技术规格（数据表）。
————————————————————Bronkhorst®——————————————————————保修条款Bronkhorst®承诺，自产品交付之日起三年内，产品不存在任何材料和工艺缺陷，但前提是产品使用须符合相应产品参数，且不存在产品滥用、物理损坏或污染的情形。
e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书E+H热式气体质量流量计说明书一、产品概述E+H热式气体质量流量计是一种先进的仪器设备，用于测量气体的质量流量。
它采用了热敏电阻元件和微处理器技术，具有高精度、快速响应和稳定可靠的特点。
本说明书将为用户提供关于E+H热式气体质量流量计的详细信息、技术参数和使用指导。
二、产品特点1. 高精度：E+H热式气体质量流量计具有极高的测量精度，可满足各类工业应用的要求。
2. 快速响应：该流量计采用了先进的传感器技术，能够实时、准确地反映气体流量的变化。
3. 稳定可靠：产品采用优质材料和结构设计，具有良好的耐用性和长期稳定性。
4. 易于安装和维护：流量计设计紧凑，安装方便，维护简单，可以提高工作效率。
三、技术参数1. 测量范围：- 气体种类：适用于多种气体，包括但不限于空气、氮气、氧气等。
- 流量范围：0.1~1000 L/min。
2. 精度：- 测量精度：±0.5% FS。
- 温度精度：±1℃。
3. 输出方式：- 信号输出：4~20mA模拟信号、RS485数字信号。
- 通信协议：Modbus、HART等。
4. 工作温度：- 气体温度：-20℃~60℃。
- 环境温度：-40℃~85℃。
5. 工作电源：- 直流供电：24VDC。
- 消耗功率：≤2.5W。
四、使用注意事项1. 安装位置：应选择在通风良好、无腐蚀性气体和辐射源的环境中安装。
2. 电气连接：正确接线，确保电源、信号和地线连接牢固可靠，避免因接触不良或短路等问题导致测量不准确。
3. 清洁维护：定期清洁流量计表面，防止灰尘和污垢积累影响测量精度。
注意保护传感器，避免碰撞和损坏。
4. 校准和维修：根据需要进行定期校准，检查仪器的正常运行状态。
如有故障或异常，应联系售后服务中心进行维修或更换部件。
五、应用领域E+H热式气体质量流量计广泛应用于化工、石油、制药、电力、环保等领域，用于气体供应系统、燃气计量、工艺控制等方面。
热式质量流量计说明书

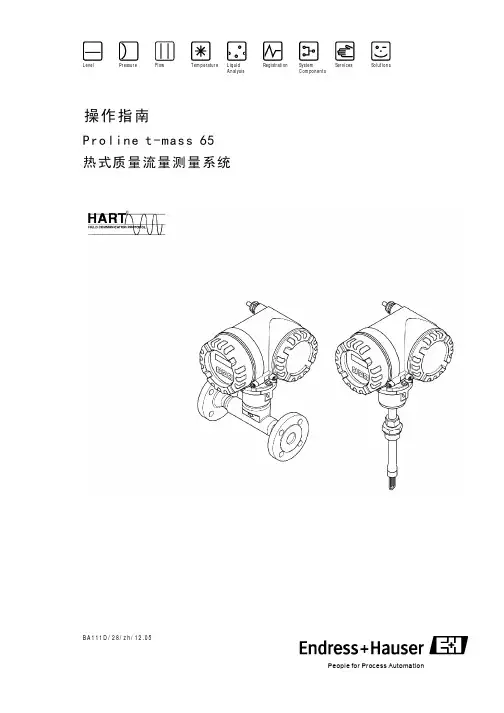

Proline t-mass 65
2
Endress + Hauser
Pro line t-mass 65
目录
1 安全指南 1.1 正确使用 1.2 安装，调试和操作 1.3 操作安全 1.4 .返修 1.5 安全规范和图标
2 标识 2.1 仪表名称
2.1.1 变送器铭牌 2.1.2 传感器铭牌 2.1.3 连接部件铭牌 2.2 证书和认证 2.3 注册商标
6
Endress + Hauser
Pro line t-mass 65
2 标识
2.1 仪表名称
“t - mas s 6 5” 流 量测 量 系统 由下 列部 分 组 成: ·t - mas s 6 5 变 送器. ·t - mas s F , t mass I 传感器 有 两种 型 式: · 一 体 化 型: 变送 器和 传感 器 组 成 一个 机械 单 元。 ·分离型: 变 送器和传感器分别安 装。
4 接线 4.1 分离型仪表的连接
4.1.1 传感器/变送器连接电缆的连接 4.1.2 电缆规格,连接电缆 4.2 测量单元的连接 4.2.1 变送器的连接
Endress + Hauser
5
4.2.2 端子分配表
5
4.2.3 HART 连接
5
4.3 防护等级
5
4.4 接线后的检查
6
6
5 操作
5.1 显示和操作单元
用于清 洗的 介质的 化学 抗腐特 性。 然而，由于 工艺过程中 ，温度、浓 度或者污染 程度的小的 改 变 都 可以 导致 化 学抗 腐蚀 性 的变 化。 因 此，End res s+H au s er公 司不 能 担 保 或者 说 不承 担在 特殊应 用中 ，有关 接触 介质部 件的 化学抗腐蚀 性的责任。 由用户负责 选择满足工 艺过程抗腐 蚀要求 的材 质。 ·假如在 管道中进行焊接工作，焊接设备不能通 过测量 仪表接地。 ·安装者 必须保证测量系统按接 线图正确接线。 除非采 取了特殊保护措 施，比如：采用隔离电 源S EL V（附 加安 全 低电 压） 或P ELV（附 加 保护 低电 压 ） ， 否则 变 送 器 必须 接 地 ！ ·在打开 和修理电气设备时，请 遵守当地所有的 相关规 定。
热式质量流量计说明书
热式质量流量计【热式质量流量计性能特点】：热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。
热式质量流量计的传感器由两个基准级热电阻(铂RTD)组成。
一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。
当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。
随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。
根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。
P/△T=K1+K2 f(Q)K3K1、K2、K3是与气体物理性质有关的常数。
【热式质量流量计的应用】：● 氧气、氮气、氢气、氯气及多组分气体测量。
● 高炉煤气、焦炉煤气测量。
● 烟道气测量。
● 沼气、水处理中的曝气和氯气测量。
● 压缩空气测量。
● 天然气，液化气，火炬气，等气体流量测量● 电厂高炉的一次风、二次风流量测量● 矿井下通风或排风系统流量测量【热式质量流量计特点】：● 测量气体质量流量，无需温度、压力补偿。
● 量程比大，测量流速范围：0.1Nm/s～100Nm/s。
● 无压力损失，适用已知截面积的任意形状管道。
● 耐腐蚀型传感器，适合测量腐蚀性气体。
● 插入式传感器可以在线安装和维护。
● 全量程段的专家算法，保证了测量的准确度。
适于贸易结算或气体检漏。
● 液晶显示器：8位字段式+24位提示符。
● 测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
● 瞬时流量最大显示值：999999.9● 累计流量最大显示值：99999999×103● 信号输出：4～20mA、RS-485● 内置MENU（菜单）、CUS（光标移动）、UP（数值增加）、ENT（确认）四个按键，用于参数的设定。
热式气体质量流量计由一体式流量转换器、流量传感器组成。
e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书E+H热式气体质量流量计是一种广泛应用于工业领域的气体流量测量仪器。
它能够准确测量气体流量，并提供可靠的数据，帮助用户实现流程监测和控制。
该热式气体质量流量计采用热敏电阻传感器作为测量元件，通过测量传感器与流体接触后的温度差，来计算出气体的质量流量。
热敏电阻传感器受到气体流过时的冷却或加热效应，从而导致其温度发生变化。
通过测量温度变化，我们能够获取气体的流速，并将其换算为质量流量。
E+H热式气体质量流量计具有以下特点和优势：1.高精度测量：采用先进的传感器和算法，能够提供高精度的流量测量结果。
其测量误差通常在±1%以内。
2.宽测量范围：该流量计能够适应不同工况下的测量需求，测量范围可以根据用户的实际应用需求进行选择和调整。
3.抗干扰能力强：该流量计能够有效克服温度、压力、湿度等环境因素对测量结果的影响，确保测量的稳定和准确性。
4.快速响应：该流量计具有快速的响应时间，能够实时监测和反馈气体流量的变化。
用户可以根据实际需要进行流程控制和调节。
5.易于安装和维护：该流量计采用简单的结构设计，安装和维护操作简便方便。
一般情况下，只需连接电源和信号线即可正常工作。
6.多种接口选配：该流量计提供多种接口选配，包括模拟信号输出、数字通信接口等，满足不同用户的应用需求。
E+H热式气体质量流量计广泛应用于石化、烟气排放、环保、气象观测、生物制药等行业领域。
主要的应用场合包括：燃气供应计量、燃烧过程监测、气体流程控制、工业废气排放监测等。
总之，E+H热式气体质量流量计是一种功能强大、性能稳定的气体流量测量仪器。
它能够帮助用户实现流程监测和控制，提高生产效率和产品质量。
在各种工业应用中，它发挥着重要的作用，并受到用户的广泛认可和应用。
进口热式气体质量流量计说明书
ＱＥ６００型热式气体质量流量计简易操作说明ＱＥ６００型流量计有两种结构形式：一体化／分体式。
分体式仪表由变送器和流量积算仪组成，而一体化仪表变送单元和流量积算仪在一起。
两种结构的显示、建功能是相同的。
所以仪表出场时，都有一样的产品说明书。
仪表出厂时各种参数都已经设定好，不需要用户做设定工作，预热２－３分钟后就可以投入运行。
为了用户方便，随机有简易说明，最大限度地减少用户工作量，只有参数需要更改时，才需要仔细阅读说明书的流量积算仪操作部分。
一、简易操作说明：１、仪表安装方向：传感器上短Φ３管迎风，或见仪表上标记，垂直管路安装。
２、插深：管道内径１／４－１／２处（根据管道直径而定）。
３、接线：将仪表接线盒中标记，停电后接线，检查无误通电。
４、开机：开机２－３分钟后投入工作。
５、清零：按＋不松手，直至累计清零（第一次使用应清零）。
６、清洗：不带电清洗，采用化学方法清洗，例如：采用四氯化碳。
７、标定：回厂年检。
二、下面参数，可能需要变更：１、输出４－２０ｍＡ对应量程中的某一段（仪表出厂时时对应满量程）２、累计运行时间回零（请咨询）３、小信号切除（以表出厂时设为１－２％）４、滤波系数（仪表出厂时设为１５）５、变换测量介质时，重新输入转换系数６、报警点（以表出厂时应用户设定）８本说明书是ＱＥ６００型流量计通用操作手册，具有很多类型、选项及不同的范围，并不是每一台仪表都应具有的性能，该说明书主要用于选型、接线、维护、操作，而具体的技术性能要求和使用要求应具体体现在订货合同中，供方所提供货物在仪表本身和合格证、标定证书、装箱单中体现合同内容。
产品概述热式气体质量流量流量计是基于热扩散原理的气体流量测量仪表，它无须温压补偿，直接测出流体的质量流量。
它的突出特点是：可以直接进行贸易结算；没有活动部件；压力损失小；量程比宽；精度高；可靠性高；安装简单，操作方便。
广泛应用于石油、化工、医疗、热电厂、环保等行业。
技术参数●测量范围：（０．０５～１４１）Ｎｍ／ｓ（标准状态为２０℃，１０１．３３ＫＰａ）●测量介质：不含水的洁净气体 ●温度范围：环境温度：－２０℃～＋７０℃ 介质温度：－２０℃～＋１２０℃ 、－２０℃～＋３５０℃●准 确 度：±１％读数±０．５％满量程●重 复 性：±０．２％的满量程 ●输 出：瞬时流量 ４－２０ｍＡ ＤＣ ●通讯接口：ＲＳ２３２，ＲＳ４８５ ●响应速度：小于１Ｓ ●供电电压：２４ＶＤＣ±１０％ 、２２０ＶＡＣ±１０％●探杆长度：５００ｍｍ（此长度为标准长度，特殊请声明） ●探杆直径：１９ｍｍ（标准） ●工作压力：小于４．２ＭＰａ ●现场显示：４位瞬时、８位累积 ＬＣＤ显示。
热式气体质量流量计说明书
1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304 不锈钢 1Cr18Ni9Ti、304 不锈钢、316L 压铸铝 220V AC 表面处理 110V AC 热喷涂 18-32V DC 颜色 宝石兰 灰白
4-20mA、计算机接口 232 和 485 250Ω LED8 位累计、4 位瞬时。 LCD 显示 12 位累计、6 位瞬时（定货时需事先约定） 分体结构——变送器+流量积算仪 一体化结构——变送器本身带流量积算仪 插入式和管道式 1-2 路继电器干结点、5A/220V AC、5A/30V DC、键入设定 IP65 M20×1.5 5年
VE R ： 3. 0
传 真 ： 0592- 3776 651 邮 编 ： 3610 15 网 址 ： www.
HKTMF 系列热式质量流量计使用说明书
3 一、概述................................................................................................................. .................................................................................................................3 4 二、技术性能......................................................................................................... .........................................................................................................4 三、插入式和管道式尺寸..................................................................................... 5 6 四、选项................................................................................................................. .................................................................................................................6 （一）量程选择和通径选择........................................................................... 6 （二）安装方式选择：管道式安装和插入式安装 ........................................ 8 （三）结构类型选择....................................................................................... 8 （四）仪表输出类型选择............................................................................... 8 9 （五）计量单位及流量换算表 ........................................................................ ........................................................................9 （六）传感器材料的选择............................................................................. 10 （七）特种热式气体质量流量计供货范围（军用、科研、配套） ........... 10 11 五、安装............................................................................................................... ...............................................................................................................11 11 （一）安装位置及对管道的要求.................................................................. ..................................................................11 （二）插入式操作方法................................................................................. 12 （三）管道式安装方法................................................................................. 14 （四）电缆的安装方法................................................................................. 14 15 六、接线方法....................................................................................................... .......................................................................................................15 七、检定方法及年检........................................................................................... 17 17 八、定货指南....................................................................................................... .......................................................................................................17 20 资料篇（附录）................................................................................................... ...................................................................................................20 20 1、工况、标况的换算和举例........................................................................ ........................................................................20 21 2、插入深度的探讨和相关知识.................................................................... ....................................................................21
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热式质量流量计
【热式质量流量计性能特点】：
热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。
热式质量流量计的传感器由两个基准级热电阻(铂RTD)组成。
一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。
当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。
随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。
根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。
P/△T=K1+K2 f(Q)K3
K1、K2、K3是与气体物理性质有关的常数。
【热式质量流量计的应用】：
● 氧气、氮气、氢气、氯气及多组分
气体测量。
● 高炉煤气、焦炉煤气测量。
● 烟道气测量。
● 沼气、水处理中的曝气和氯气测量。
● 压缩空气测量。
● 天然气，液化气，火炬气，等气体流量测量
● 电厂高炉的一次风、二次风流量测量
● 矿井下通风或排风系统流量测量
【热式质量流量计特点】：
● 测量气体质量流量，无需温度、压力补偿。
● 量程比大，测量流速范围：0.1Nm/s～100Nm/s。
● 无压力损失，适用已知截面积的任意形状管道。
● 耐腐蚀型传感器，适合测量腐蚀性气体。
● 插入式传感器可以在线安装和维护。
● 全量程段的专家算法，保证了测量的准确度。
适于贸易结算或气体检漏。
● 液晶显示器：8位字段式+24位提示符。
● 测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
● 瞬时流量最大显示值：999999.9
● 累计流量最大显示值：99999999×103
● 信号输出：4～20mA、RS-485
● 内置MENU（菜单）、CUS（光标移动）、UP（数值增加）、ENT（确认）四个按键，用于参数的设定。
热式气体质量流量计由一体式流量转换器、流量传感器组成。
按流量传感器的型式分为：插入式和管段式热式气体质量流量计。
一体式热式质量流量计：插入式传感器可在线安装、在线维护。
安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心(传感器
的插入位置出厂时已确定)。
如果管道材质不能焊接（如铸铁、PVC、玻璃钢、
水泥等），可以用我公司生产的专用卡具，将传感
器固定在管道上。
插入式传感器适用管道直径：DN80～6000mm（更大
管径订货时说明）。
管段式热式气体质量流量计：管段式热式气体质量
流量计出厂时已配备和现场管道内径相同的工艺
管道。
与现场管道的连接方式为法兰连接或螺纹连
接。
法兰标准符合国标GB/T9119-2000。
管段式传
感器适用管道直径：DN15～2000mm。
传感器材质为不锈钢，管道材质为碳钢或不锈钢，特殊材质订货时说明。
热式质量流量计管段传感器数据表（螺纹连接）
内径（mm）DN
重量
（Kg）
安装长度
（mm）L
连接螺纹额定压力
（MPa）
带连接件不带连接件
20 4.5280R3/4″G1″
1.6MPa
25 4.7280R1″G11″
40 5.0280R11/2″G2″
注：DN<20mm时，传感器尺寸请咨询我公司
插入式管段式测量介质各种气体（乙炔气除外）
管径范围DN80~6000mm DN15~2000
流速范围0.1Nm/s~100Nm/s(标况条件20℃，101.33KPa)
准确度±1%
介质温度－40~+350℃
工作压力 2.5MPa 4.0MPa
供电电源一体式转换器AC220V或DC24V1A 分体式转换器：AC220V 响应速度1秒。
